Проверка правильности подключения
Как проверить, правильно ли считает электросчетчик? Нужно определить, правильно ли подключен прибор. Если есть нарушения, оборудование не будет работать исправно. Поэтому нужно выполнить соответствующие действия. Чаще всего в квартирах устанавливаются однотарифные (однофазные) счетчики. Это оборудование характеризуется прямым включением. Нужно осмотреть, как подключены провода. Если все в порядке, нужно воспользоваться специальным оборудованием (токоизмерительными клещами). Их можно купить в специализированном магазине или взять напрокат у знакомого электрика.
С помощью представленного оборудования можно определить какая нагрузка действует на сеть. При использовании токоизмерительных клещей не потребуется проводить сложных расчетов. Если планируется периодически проверять работу электросчетчика, лучше всего приобрести оборудование в специализированном магазине. В этом случае можно будет при малейшей необходимости получать точный результат.
Как проверить, правильно ли работает электросчетчик при помощи измерительных клещей? Нужно ознакомиться с инструкцией производителя представленной техники. Дальше нужно переключить диапазон в положение АСА 200. Это оптимальный режим для проверки правильности подключения и работы счетчика.
Клещи нужно раскрыть, а затем зафиксировать их вокруг фазного провода. Они должны охватить всего один провод. Можно выполнить замер на изолированном проводе, который подводится в квартиру. На экране прибора получится результат. Он измеряется в амперах. Этот показатель нужно умножить на напряжение сети (220 В). Косинус должен равняться 1.
Электронный
В электронном счетчике, к примеру, Энергомера ЦЭ6803В, нет ни диска, ни червячной передачи. Устройство счетчиков электроэнергии нового образца показано на схеме и фото ниже:

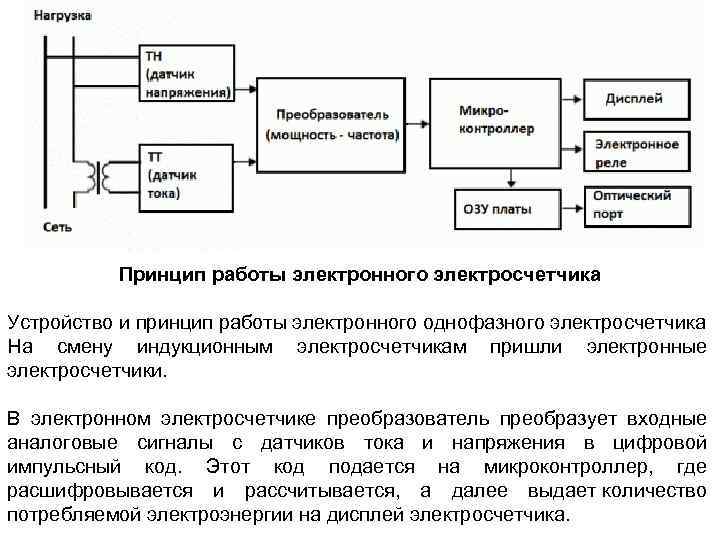

Принцип действия электронной модели заключается в том, что датчики тока и напряжения передают сигналы на преобразователь. Последний, в свою очередь, передает код на микроконтроллер для дальнейшей расшифровки и передачи данных на дисплей. В результате мы видим, сколько киловатт электроэнергии израсходовано на данный момент.
На этом видео подробно рассматривается устройство электронного и индукционного счетчика:
Что касается многотарифных приборов учета, типа «день-ночь» или трехтарифные модели, в их устройстве дополнительно встроен модуль памяти, который запоминает количество тока, «намотанное» в разных режимах: днем и ночью. Это нужно для того, чтобы правильно подсчитывать оплату за электроэнергию (с 23:00 до 7:00 стоимость киловатта меньше, чем в остальное время суток). Про преимущества и недостатки двухтарифных электросчетчиков можете прочитать в нашей статье.
Существуют также модели приборов учета электроэнергии с пультом. В их конструкцию внесен механизм, который может блокировать систему подсчета израсходованного электричества.
Вот и все, что хотелось рассказать вам о том, какое устройство и принцип работы счетчиков электроэнергии. Надеемся, информация была для вас понятной и полезной!
Для расчёта электрической энергии, потребляемой за определённый период времени, необходимо интегрировать во времени мгновенные значения активной мощности. Для синусоидального сигнала мощность равна произведению напряжения на ток в сети в данный момент времени. На этом принципе работает любой счётчик электрической энергии. На рис. 1 показана блок-схема электромеханического счётчика.
Рис. 1. Блок-схема электромеханического счетчика электрической энергии
Реализация цифрового счётчика электрической энергии (рис. 2) требует специализированных ИС, способных производить перемножение сигналов и предоставлять полученную величину в удобной для микроконтроллера форме. Например, преобразователь активной мощности — в частоту следования импульсов. Общее количество пришедших импульсов, подсчитываемое микроконтроллером, прямо пропорционально потребляемой электроэнергии.
Рис. 2. Блок-схема цифрового счетчика электрической энергии
Не менее важную роль играют всевозможные сервисные функции, такие как дистанционный доступ к счётчику, к информации о накопленной энергии и многие другие. Наличие цифрового дисплея, управляемого от микроконтроллера, позволяет программно устанавливать различные режимы вывода информации, например, выводить на дисплей информацию о потреблённой энергии за каждый месяц, по различным тарифам и так далее.
Рис. 3. Основные узлы простейшего цифрового счетчика электроэнергии
Алгоритм работы программы (рис. 4) для простейшего варианта такого счётчика довольно прост. При включении питания микроконтроллер конфигурируется в соответствии с программой, считывает из EEPROM последнее сохранённое значение и выводит его на дисплей. Затем контроллер переходит в режим подсчёта импульсов, поступающих от ИС преобразователя, и, по мере накопления каждого Вт·ч, увеличивает показания счётчика.
Рис. 4. Алгоритм работы программы
Определённый интерес представляет собой семейство 8-разрядных микроконтроллеров с расположенной на кристалле FLASH-памятью. Поскольку его можно программировать непосредственно на собранной плате, обеспечивается защищённость программного кода и возможность обновления ПО без монтажных работ.
Рис. 5. Цифровой вычислитель для цифрового счетчика электроэнергии
Обозначение показателей цифрового счетчика
На основании данных электронного счетчика определяется несколько показаний:
- Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
- Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
- Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.
Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.
Однотарифный или многотарифный счетчик
Еще до относительно недавнего времени все счетчики бытового применения были однотарифными, но на сегодняшний день все изменилось и вы можете выбирать тот тариф, который вам больше подходит. На данный момент существуют однотарифные, двухтарифные и многотарифные электросчетчики.
Однотарифные счетчики ведут учет по одноставочному (однозонному) тарифу круглосуточно.
Двухтарифные электросчетчики ведут учет электроэнергии по двум тарифным зонам – дневной (с 7:00 до 23:00) и ночной (с 23:00 до 7:00). Интервалы тарифных зон суток установлены приказом ФСТ России от 26.11.2013 № 1473-э и определены в астрономических часах по местному времени. Так как ночной тариф на порядок дешевле, чем дневной, появляется возможность сократить свои расходы на оплату электроэнергии, но при этом нужно учесть, что дневной тариф при двухтарифной системе будет несколько больше, чем при однотарифной.
Многотарифные счетчики ведут учет по трем зонам: пиковой зоне – с 07.00 до 10.00 и с 17.00 до 21.00, полупиковой – с 10.00 до 17.00 и с 21.00 до 23.00 и ночной – с 23.00 до 07.00. Наибольшая стоимость электроэнергии в пиковой зоне, наименьшая- в ночной.
Так как тарифы в различных регионах Российской Федерации значительно отличаются друг от друга, сложно говорить о безусловной выгоде того или иного тарифа.
Для примера приведу тарифы на электроэнергию по Санкт-Петербургу:
Категории потребителей | Размер тарифа руб./кВт*ч вкл. НДС | ||
Одноставочный тариф | Тариф, дифференцированный по двум зонам суток | ||
дневная (пиковая и полупиковая) зона | ночная зона | ||
1. Население, проживающее в городских населенных пунктах в домах, оборудованных в установленном порядке газовыми плитами | 4,12 | 4,29 | 2,47 |
2. Население, проживающее в городских населенных пунктах в домах, оборудованных в установленном порядке стационарными электроплитами и (или) электроотопительными установками | 2,88 | 3,00 | 1,73 |
3. Потребители, приравненные к населению | 4,12 | 4,29 | 2,47 |
Категории потребителей | Тариф, дифференцированный по трем зонам суток | ||
дневная зона | ночная зона | ||
пиковая зона | полупиковая зона | ||
1. Население, проживающее в городских населенных пунктах в домах, оборудованных в установленном порядке стационарными газовыми плитами (тарифы указаны с учетом НДС) | 4,32 | 4,12 | 2,47 |
2. Население, проживающее в городских населенных пунктах в домах, оборудованных в установленном порядке стационарными электроплитами и (или) электроотопительными установками (тарифы указаны с учетом НДС) | 3,02 | 2,88 | 1,73 |
3. Потребители, приравненные к населению (тарифы указаны с учетом НДС) | 4,32 | 4,12 | 2,47 |
Различие по способу подключения
- Прямое включение в сеть без использования измерительных трансформаторов в сетях с напряжением 230-400 вольт и током до ста ампер.
- В сетях до одного киловольта используют полукосвенное включение — через токовые обмотки счетчика, с использованием трансформаторов.
- Косвенное включение — через одновременно трансформаторы тока и напряжения.
- Подключение через измерительные трансформаторы, с применением коэффициента пересчета получаемого значения тока.
Перейти на многотарифный план оплаты за электроэнергию в Москве и по всей России очень просто. Нужно подать соответствующее заявление о переводе на новую систему расчетов в местную электроснабжающую организацию. И оплатить установку многотарифного счетчика в оговоренное время. Взамен пользователь получает на руки паспорт прибора учета, инструкцию по его использованию и расчету потребленного электричества, а также акт установки, подписанный представителем поставщика электроэнергии. Приобретать самостоятельно сертифицированные счетчики можно, поставить самому — нет. Только в указанном выше порядке.
Информация об условиях и способах оплаты товаров из каталога “Электросчетчики” доступна на странице “Оплата ”.
О стоимости. сроках и условиях доставки по Москве (в пределах МКАД) и в регионы России читайте на странице “
Чтобы фиксировать количество потребляемой электроэнергии на промышленных предприятиях или в домашних условиях, устанавливается электрический счетчик. Это является обязательным условием
Учитывая это важно осуществить правильный выбор этого предмета
Эта статья поможет вам обратить внимание на ключевые моменты того, как выбрать электросчетчик
Стоит выделить основные виды счетчиков, которые различаются по принципу работы:
- Индукционный. Этот тип имеет сравнительно простой принцип работы. Сперва на параллельную обмотку поступает переменное напряжение. После оно протекает на следующую катушку. Вращение диска выполняется под воздействием возникающего магнитного поля между двумя электромагнитными катушками. Скорость вращения диска зависит от силы тока. Если говорить о положительных сторонах такого агрегата, то это надежность, доступная цена, продолжительный эксплуатационный срок. Что касается коэффициента точности индукционного типа, то он не превышает 2 класс.
- Электронный. При измерении данных о расходе электричества вся информация отображается на цифровом дисплее. Преимущества такого электросчетчика в том, что есть возможность вести многотарифный учет, и он имеет компактные размеры. Благодаря наличию стандартных интерфейсов можно осуществлять инсталляцию в системе автоматизированного коммерческого учета.
Под классом точности подразумевается погрешность в показаниях, которая выражена в процентах. На панели устройства можно увидеть символ в кружочке. Это как раз-таки и является классом точности. До недавних пор этот показатель был равен 2,5% практически во всех случаях. Сейчас с такой погрешностью в квартирах/домах счетчики устанавливать нельзя. Вместо них, используется устройство с погрешностью 2%. Именно это значение является максимально допустим. В продаже можно встретить устройства со значениями точности 0,2, 0,5 и 1.
Например, индукционные энергомеры имеют показатель погрешности 2%. Срок их эксплуатации до 25 лет. Если в ночное время напряжение минимальное, то точность будет понижаться.
Требования постановления 442 о замене счетчиков электроэнергии
Вступившее в силу постановление 442 о замене счетчиков электроэнергии внесло существенные изменения в порядок продажи электрической энергии розничным потребителям. Данный документ предписывает, что граждане России могут пользоваться приборами учета, класс которых не превышает 2,0.Сократился срок межповерочного интервала. Установлено, что замена прибора учета должна выполняться за счет собственника жилья.
Требования к приборам учета ужесточились
Сроки эксплуатации электросчетчика в квартире
К каждому прибору учета прилагается технический паспорт, к которому приводится эксплуатационный срок службы конкретного устройства. Если в процессе эксплуатации счетчика соблюдаются рекомендации производителя, выполняются правила эксплуатации – учет энергии будет вестись максимально точно на протяжении срока.
Если интересует срок эксплуатации электросчетчика в квартире, следует уточнить информацию, содержащуюся в техническом паспорте. Еще на этапе производства завод-производитель делает отметку о первой поверке прибора. Отсчет начинается с этой даты. В среднем оборудование способно выдавать достоверные данные о расходе электроэнергии в течение 25 – 30 лет.
Срок замены электросчетчика в квартире определяется после плановой поверки и зависит от класса конкретного оборудования. Если прибор относится к классу точности:
- 1,0 либо 2,0, то поверка проводится через каждые 16 лет. При наличии нарушении или превышении допустимого значения погрешности, устройство подлежит замене. В среднем, качественный счетчик электроэнергии, устанавливаемый в квартире, способен прослужить 32 года;
- 2,5. Замена производится после окончания срока службы устройства учета электроэнергии, который приведен в техническом паспорте. При некорректных показаниях замена выполняется раньше.
Приборы с классом точности 2,5 подлежат замене в первую очередь
Список документации для замены электросчетчика
Как поменять счетчик электроэнергии в квартире? Следует следовать определенной инструкции. Порядок замены приборов учета в многоквартирных домах регламентирован. Владельцы квартиры должны обратиться с соответствующим заявлением в организацию энергосбыта. К заявлению прилагается определенный пакет документов. После этого составляется акт и проводится сама процедура поверки предоставленного оборудования. Затем производится опломбировка оборудования для учета электроэнергии с выдачей соответствующего акта владельцу квартиры.
При составлении заявления кроме контактных данных необходимо указать:
- характеристики, которыми должен обладать новый прибор;
- адрес, по которому требуется произвести замену учетного оборудования;
- номер договора, заключенный с организацией энергосбыта;
- текущую дату.
К заявлению прикладывается:
- документ, на право владения квартирой;
- доверенность, если заявление подает не собственник квартиры, а другое лицо;
- паспорт гражданина, в котором должна быть отмечена регистрация.
После замены на руки владельцам выдается соответствующий акт, в котором приводится информация о приборах учета (старом и новом), дата замены и какое юридическое лицо производило замену.
Процедура замены регламентирована
Принцип работы электрон ного счетчика электроэнергии
До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.
Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности
Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф
Данные приборы способны автоматически определять тот или иной тариф.
Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.
Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.
Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.
Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.
{SOURCE}
Схема подключения электрического счетчика
Наглядная схема подключения однофазного электрического счетчика в стандартных электрощитах следующая:
схема подключения однофазного электрического счетчика
Примечание: фаза «А» обозначена желтым цветом, фаза «В» — зеленым, фаза «С» — красным, нулевой провод «N» — синим цветом, заземляющий проводник «PЕ» — желто-зеленым. Вместо пакетного выключателя может быть установлен двухполюсный автомат. Схема подключения индукционного счетчика не отличается от схемы подключения электронного.
Наглядная схема подключения трехфазного электрического счетчика прямого включения в четырехпроводной сети напряжением 380 вольт:
схема подключения трехфазного электрического счетчика
Примечание: фаза «А» обозначена желтым цветом, фаза «В» — зеленым, фаза «С» — красным, нулевой провод «N» — синим цветом, заземляющий проводник «PЕ» — желто-зеленым.
Обязательно соблюдение прямого порядка чередования фаз напряжений на колодке зажимов счетчика. Определяется фазоуказателем или прибором ВАФ. Прямой порядок чередования фаз напряжений — АВС, ВСА, САВ (по часовой стрелке).
Обратный порядок чередования фаз напряжений — АСВ, СВА, ВАС, создает дополнительную погрешность и вызывает самоход индукционного счетчика активной энергии. Счетчик реактивной энергии при обратном порядке чередования фаз напряжений и нагрузки вращается в обратную сторону.
Какие электросчетчики лучше?
Приборы учета с вращающимся диском нередко преподносятся как нечто архаичное и подлежащее замене. Энергоснабжающие организации могут просто вынуждать потребителей делать это, аргументируя тем, что электронные точнее. Но, поскольку дьявол кроется в деталях, давайте попробуем разобраться в том, стоит ли идти на поводу у монополистов.
Когда действительно стоит менять
- Если класс точности менее 2,5. Он указан на лицевой панели прибора – цифра в кружке.
- Количество целочисленных разрядов в показаниях менее пяти. Дробный разряд указывается кольцом красного цвета и его значение не учитывается.
- Если прибор рассчитан на токи менее 30 ампер.
Достоинства и недостатки механических приборов
- Невысокая точность измерений.
- Большие габариты и вес, выглядят малоэстетично.
- Могут шуметь.
- Нельзя учитывать расход по многотарифному плану.
- Для снятия показаний приходится лезть под потолок – неудобно и рискованно.
- Учитывают только активную, полезную составляющую электрической энергии.
- Не реагируют на потребителей мощностью менее 25 ват (например, светодиодные лампы).
- Спокойно переносят перегрузки в сети, не выходят из строя в грозу.
- Относительно дешевы.
Достоинства и недостатки электронных приборов
- Высокая точность измерений.
- Малые габариты и вес.
- Можно установить модель, учитывающую несколько суточных тарифов.
- Есть возможность (при наличии блоков GPRS и Wi-Fi) снимать показания дистанционно и даже автоматически их отправлять поставщику.
- Учитывают не только полезную активную, но и реактивную, паразитную, составляющую электроэнергии.
- Чувствительны к качеству поставляемого электричества, могут выходить из строя в грозу.
- Хороший электронный счетчик электроэнергии не может стоить дешево.
Зная устройство, а также достоинства и недостатки приборов учета электрической энергии, вы без труда можете решить, стоит ли вам менять имеющийся, а если приобретать, то какой именно. Можно сказать точно, что счетчики с вращающимся диском не стоит считать архаикой и отказываться от них. Для сельской местности – это оптимальный вариант.
{SOURCE}
Принципы построения и работы электронного счетчика электроэнергии
Главным предназначением данного прибора является постоянное измерение потребляемой мощности на контролируемом участке электрической цепи и отображению ее значения в удобной для пользователя форме. Элементной базой электронного счетчика являются твердотельные электронные элементы, которые работают на полупроводниковых или микропроцессорных конструкциях.
Электронные счетчики производятся двух видов:
- для использования в цепи постоянного тока;
- для использования в цепи переменного тока, то есть, с напряжением синусоидальной гармонической формы.
Электронные счетчики электроэнергии постоянного тока используются, как правило, лишь на промышленных предприятиях, которые эксплуатируют мощное оборудование с высоким потреблением постоянной мощности (электрифицированный железнодорожный транспорт, электромобили и так далее). В бытовых целях они не применяются, и их выпускают ограниченными партиями.
Электронные счетчики электроэнергии переменного тока служат для учета энергии потребляемой:
- устройствами, предназначенными для однофазной системы питания;
- устройствами, предназначенными для трехфазной системы питания.
Конструкция электронного счетчика выполнена таким образом, что все его компоненты расположены внутри корпуса, который имеет:
- клеммную колодку для подсоединения электрических проводов,
- панель жидко -кристаллического индикатора (ЖКИ) дисплея,
- органы управления функционированием и передачей информации от счетчика,
- измерительные трансформаторы,
- печатную плату с твердотельными компонентами,
- защитный кожух.
Внешний вид и главные настройки одной из многочисленных моделей электронных счетчиков изображен ниже.
Рисунок 1. Электронный счетчик. Автор24 — интернет-биржа студенческих работ
Готовность к использованию такого электронного счетчика должна подтверждаться:
- нанесенным клеймом поверителя, которое подтверждает прохождение счетчиком метрологической поверки на испытательном стенде и оценку его параметров в границах определенного производителем класса точности;
- целостностью пломбы предприятия энергетического надзора, которое является ответственным за правильное подключение счетчика к электрической цепи.
Внутренний вид плат электронного счетчика изображен на рисунке ниже
Рисунок 2. Внутренний вид плат электронного счетчика. Автор24 — интернет-биржа студенческих работ
На платах электронного счетчика не присутствуют никакие движущиеся и индукционные механизмы. А присутствие трех встроенных трансформаторов тока, которые используются как датчики с таким же числом четко видимых каналов на монтажной плате, говорит о том, что это трехфазное устройство.
Работа как трехфазных, так и однофазных электронных счетчиков выполняется по одинаковым внутренним алгоритмам. Исключением может считаться лишь тот факт, что в трех фазном счетчике, который является более сложным устройством, выполняется геометрическое суммирование величин всех трех составляющих каналов.
По этой причине принцип работы электронного счетчика можно в основном рассматривать на примере однофазной модели электронного счетчика. Для этого необходимо напомнить базовые законы электротехники, которые связаны с мощностью. Полное значение мощности должно определяться следующими составляющими:
- Активная составляющая мощности.
- Реактивная составляющая мощности, то есть, сумма индуктивной и емкостной нагрузки.
Активная и реактивная составляющие мощности, используемые в электронном счетчике, показаны на рисунке ниже.
Рисунок 3. Активная и реактивная составляющие мощности. Автор24 — интернет-биржа студенческих работ
Ток, который протекает по общей цепи однофазной сети, должен быть одинаковым на всех участках, а падение напряжения на отдельных ее элементах зависит от типа сопротивления и его значения. На активном сопротивлении оно должно совпадать с вектором проходящего тока по направлению, а на реактивном всегда имеет отклонения в сторону. При этом на индуктивности напряжение опережает ток по углу, а на емкости напряжение отстает от тока.
Конструкция и принцип работы
Купить тензорезистивные датчики в интернет магазине mashintertorg.ru – лучшие цены, быстрая доставка Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:
- корпусом из термостойкого пластика или металла с клеммной колодкой;
- дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
- источником запитки электронной схемы;
- токовым трансформатором – выполняет функции измерителя;
- микроконтроллером, преобразующим сигнал на входе в электрические величины;
- телеметрическим выходом для интеграции с АСКУЭ;
- часами – позволяют отслеживать реальное время и даты;
Надежность показаний и необходимость ремонта
Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:
- После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
- Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
- Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.
Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.
Классификация приборов учета электроэнергии
Различные виды электросчетчиков
Все счетчики для электроэнергии классифицируются по видам в зависимости от типа подключения, конструктивных особенностей и измеряемых величин. Приборы делятся на прямо включаемые в силовую магистраль и устройства, которые подсоединяются к электрической цепи при помощи измерительных трансформаторов.
В зависимости от конструктивных особенностей электрические счетчики делятся на следующие виды:
-

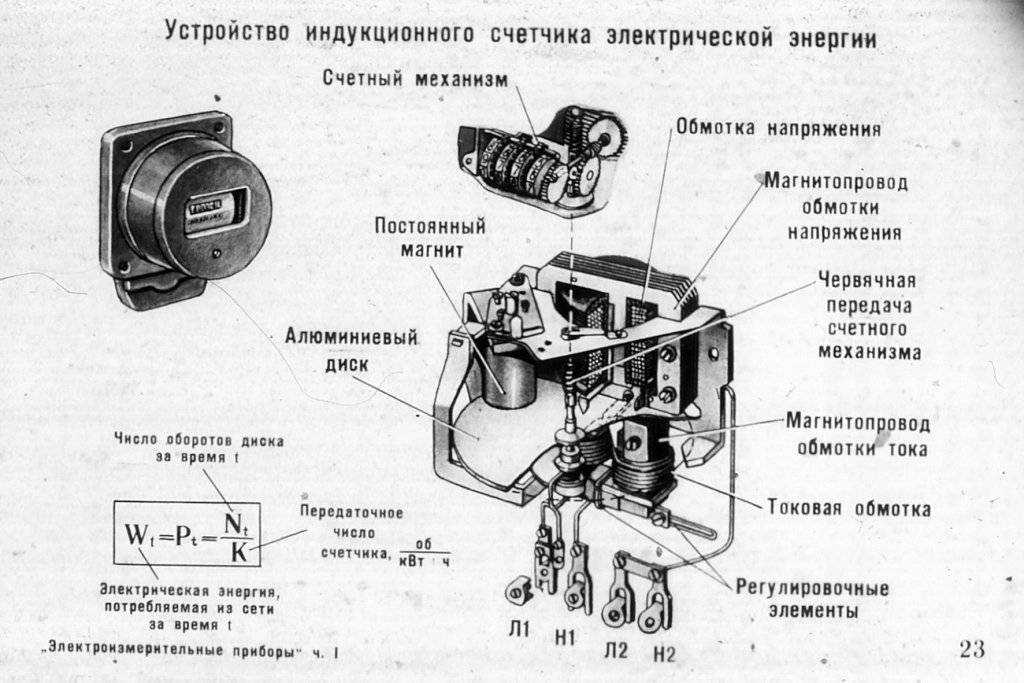

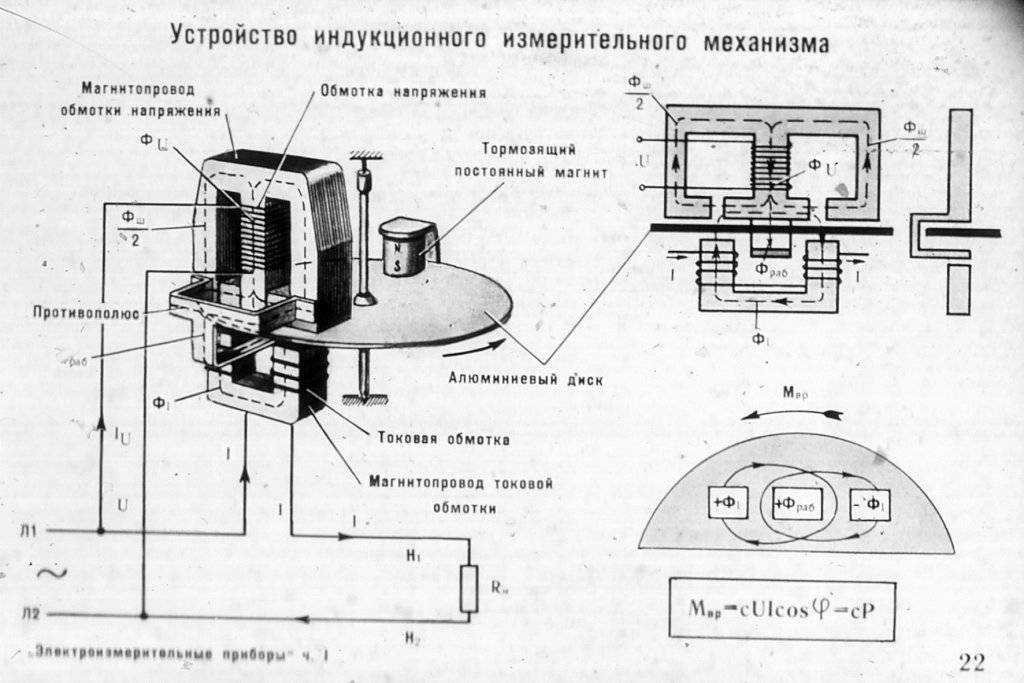

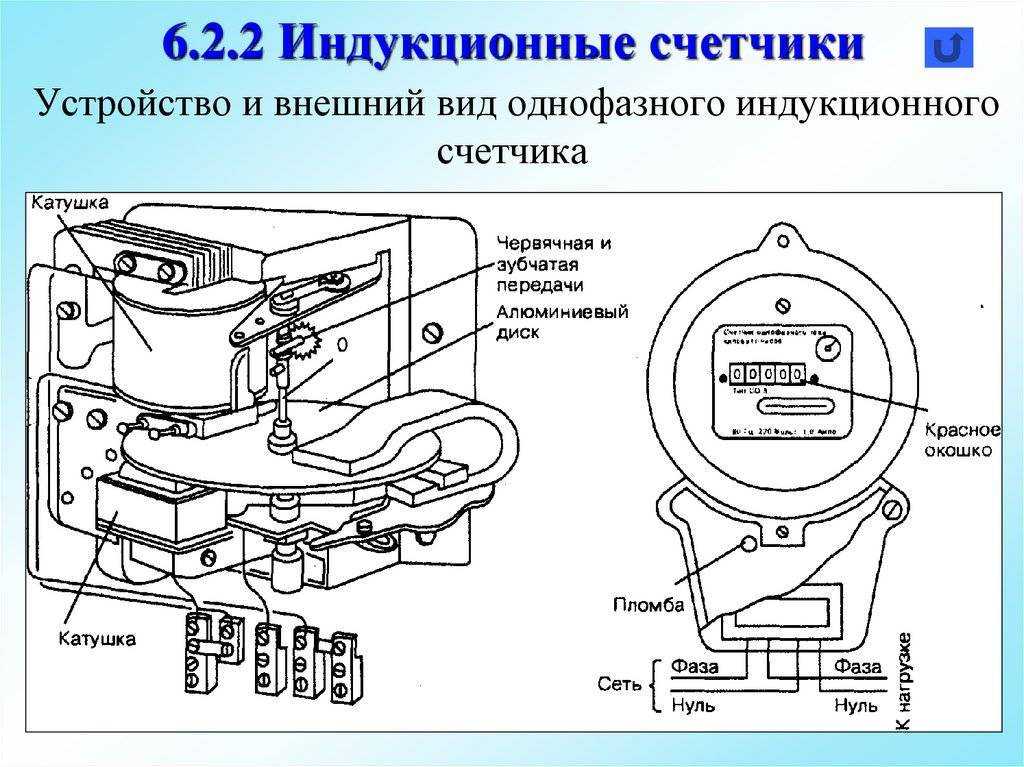

Электромеханические или индукционные. Принцип действия электросчетчика следующий: на подвижную деталь, изготавливаемую из проводящего материала, оказывает непосредственное влияние магнитное поле, которое формируется неподвижными токопроводящими катушками. Подвижная деталь – это диск, а катушки продуцируют токи, приводя в действие этот диск. Объем потребляемого ресурса прямо пропорционален числу оборотов этого диска.
- Статический или электронный прибор учета. Принцип работы электронного счетчика электроэнергии следующий: электронные, они же твердотельные, детали восприимчивы к воздействию напряжения и переменного тока, что на выходе создает импульсы, количество которых равно объему измеряемого энергоресурса. Такое устройство электросчетчика позволяет измерять активную энергию на преобразовании напряжения и аналоговых сигналов тока на счетные импульсы.
- Гибридные типы приборов учета встречаются довольно редко. Особенность устройства электрического счетчика заключается в схожести конструкции механических и электронных приборов.
Особенности двухтарифного аппарата
Очевидно, что в ночное время потребление тока заметно меньше, чем днем. По этой причине во многих странах, в том числе и России, тарифы на ночное потребление заметно ниже, чем на дневное потребление. Чтобы получить возможность экономить на электричестве, некоторые пользователи устанавливают в дом двухтарифные счетчики. Многих интересует, как работает двухтарифный счетчик электроэнергии. Разберемся!
На самом деле принцип работы таких аппаратов ничем не отличается от обычных устройств. Главное и единственное отличие – такие приборы учитывают дневное и ночное потребление тока. Так, большинство моделей снабжаются встроенной памятью, в которой фиксируется точное количество тока, потребляемое за определенное время суток. Именно по этим показаниям за день и ночь начисляется оплата за пользование электрической энергией. При правильном пользовании электричеством можно хорошо экономить.
