Какие бывают классы защиты от поражения электрическим током

Применение стандарта

Знание стандартов электрической безопасности является основой долговечной и безаварийной эксплуатации оборудования, работающего как от постоянного, так и от переменного тока.

Изделия нулевого класса могут использоваться в сухих помещениях, при гарантии отсутствия контакта с водой или испарениями. При этом заранее исключается возможность случайного повреждения корпуса или питающего кабеля.

Ручное и стационарное оборудование I класса может использоваться только в производственных целях, его нельзя реализовывать в свободной продаже. Работать с таким оборудованием нужно используя специальный пояс, в перчатках, на изолирующем коврике, при закрытой двери.

Переносные инструменты и светильники изготавливаются в защитном варианте, соответствующему II-III классам. При этом, для работы во влажной среде выпускается продукция, работающая на постоянном токе до 50 В или на переменном 220 В, но в герметичном исполнении.

Современные бытовые приборы и инструменты соответствуют II КЗ. Все виды изделий оснащаются трехжильным кабелем и розеткой с клеммой заземления. При его отсутствии безопасность гарантируется усиленной изоляцией, реле и предохранителями.

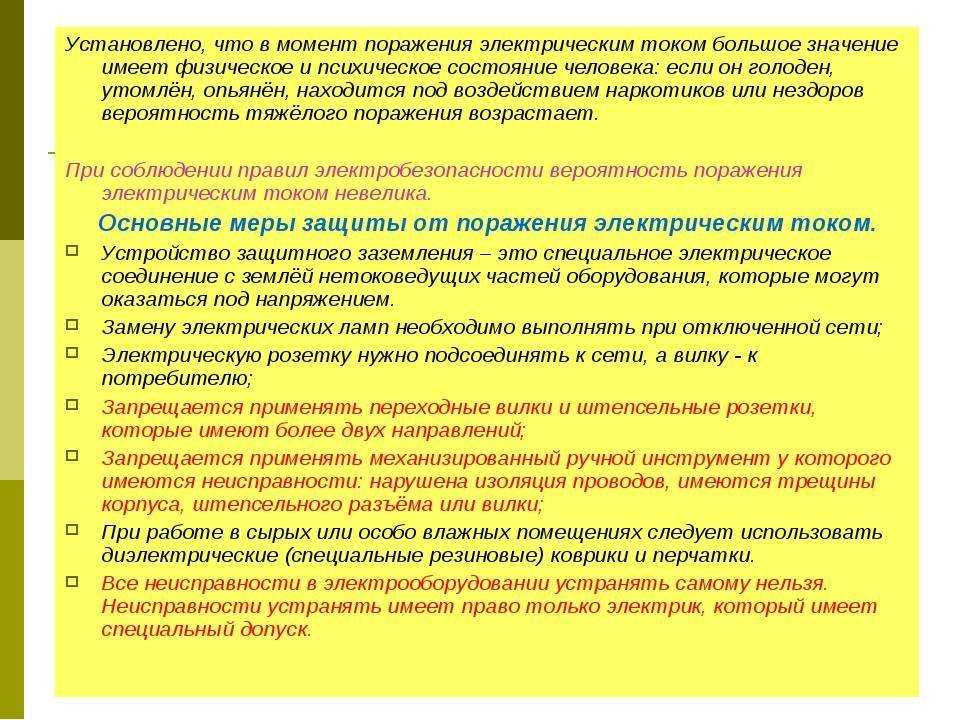

Условия, влияющие на электробезопасность

Из-за того, что вода является электрическим проводником, высокий уровень влажности в промышленности, относят к одному из самых важных параметров, который важно учитывать при расчете уровня безопасности помещения. Вода может скапливаться не только на полу и стенах, но и непосредственно на корпусе техники

Высокие температуры окружающей среды могут ускорять процесс старения изоляционных материалов. Защитные свойства покрытия утрачиваются, что может привести к аварийной ситуации.

Высокие концентрации в воздухе химических веществ могут снижать изоляционные свойства электрооборудования. Возникающие в процессе окисления токопроводящие дорожки — это еще одна опасность для работника, который работает с данной техникой.

Для снижения отрицательного влияния, которое может возникнуть по причине вышеперечисленных факторов, предприятиям следует принять меры безопасности: оснащение кабельных систем огнезащитой, покрытие пола материалом, обладающим диэлектрическими свойствами, монтаж вентиляционной системы.

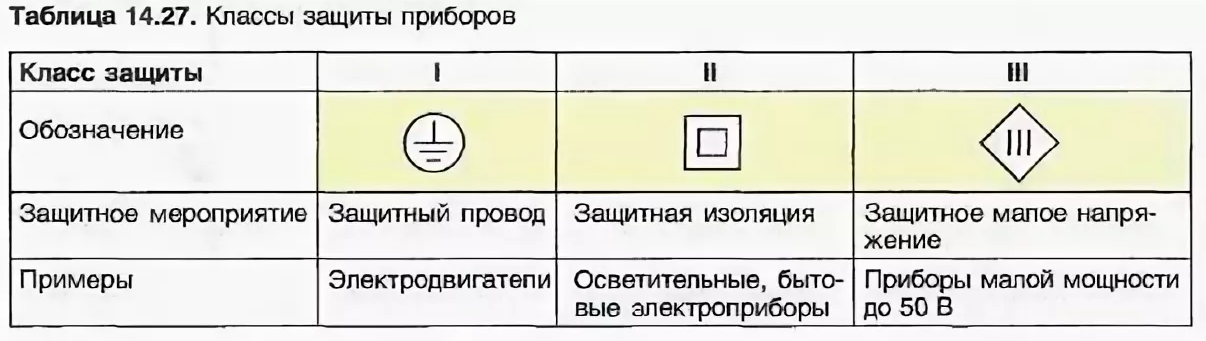

Что обозначают классы и как их присваивают

Классы защиты созданы для безопасной работы с электрическим инструментом. Конструктор, занимающийся изготовлением конкретного электрического прибора, ещё на начальных стадиях разработки решает определенные задачи, чтобы снизить риски при использовании инструмента. Речь идет об использовании определенной защиты, электрических цепей, экстренного отключения питания и так далее.

В зависимости от конструктивных особенностей, разные приборы имеют свои условия эксплуатации. Поэтому их делят на группы с присвоением класса, что указаны в ГОСТ 12.2.007.0-75.

Применяется информация как для инструментов, так и для правил устройства электроустановок (ПУЭ).

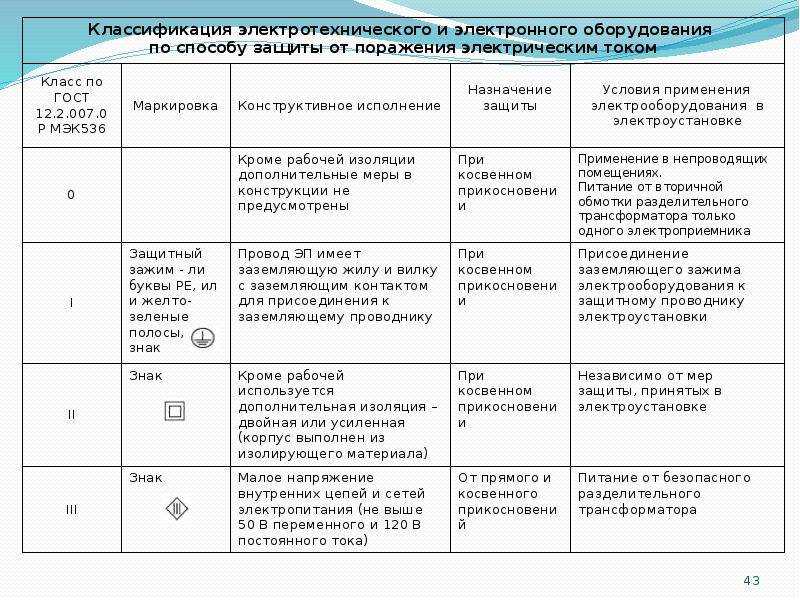

Классификация электроинструмента по классам электробезопасности

Электроинструменты выпускается следующих классов:

0 — электроинструмент, у которого все детали, находящиеся под напряжением, име­ют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.

0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.

I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;

II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.

Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;

III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинстру­мент класса III предназначен для питания от безопасного сверхнизкого напряжения.

Примечание. Если безопасное сверхнизкое напряжение получают путем преобразо­вания более высокого напряжения, то это следует осуществлять посредством безо­пасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент — человек, постоянно откладывающий неизбежность. 10617 —

91.146.8.87 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)

очень нужно

Как принято классифицировать электротехнические инструменты с точки зрения безопасности? Как выглядит международная маркировка?

Для защиты человека от поражений электрическим током существуют специальные нормативы, а электротехнические изделия принято классифицировать следующим образом:

1. «Класс 0». Большинство бытовых приборов изготавливаются по этому классу, так как эти устройства предназначены для функционирования в помещениях, в которых нет повышенной опасности. К этой группе относят изделия, у которых есть рабочая изоляция и у которых не предусмотрено заземление. Их напряжение больше 42 В.

2. «Класс 01». У этих изделий есть заземляющий элемент и рабочая изоляция. При этом провод, который предназначен для подсоединения к источнику электропитания, не снабжен зануляющей жилой. Для заземления не рекомендуется применять различные болты и винты, которые используются для крепления самого изделия и его деталей.

3. «Класс I». Подобные изделия снабжены не только изоляцией и элементом для зануления, но и проводом электропитания, имеющим штепсельную вилку с контактом «земля» и заземляющую жилу.

4. «Класс II». В этом случае нет элементов заземления. Но для безопасности предусмотрена двойная или усиленная электроизоляция тех компонентов инструмента, которые доступны для прикосновений.

5. «Класс III». Такие изделия не подлежат заземлению. Они получают питание от источников, напряжение которых не превышает 42 В.

Существует и иная, международная маркировка, по которой можно также судить о степени защищенности электротехнических изделий от прикосновений к элементам, находящимся под напряжением. Такая классификация обозначается, как IP-XY, где под «х» подразумевают уровень защиты от проникновения извне чужеродных частиц, а под «у» — от попадания влаги. Но вместо самих X и Y указывают цифры:

— «0» — защита полностью отсутствует;

— «1» — предохранение от контакта с частицами, диаметр которых превышает 50 мм, и от случайного проникновения руки;

— «2» — защита от попадания инородных тел, диаметр которых свыше 12 мм, и от контакта с пальцами;

— «3» — изоляция от попадания частиц, диаметр которых превышает 2.5 мм (например, отвертка);

— «4» — предохранение от попадания инородных тел, диаметр которых больше 1 мм (например, проволоки);

— «5» и «6» — полная защита от проникновения пыли и инородных тел.

Любой электрический инструмент, который работает от тока, представляет риск для человека в процессе эксплуатации. Чтобы свести его к минимуму, была разработана классификация по ГОСТу. Она помогает мастерам точно определить, какой инструмент требуется для тех или иных работ. Благодаря этому обеспечивается дополнительная безопасность.

Группа 0I

Следующим выделяется данный класс ручного электроинструмента по электробезопасности. Токоведущие части такового оборудования заизолированы, но вот на металлических составляющих конструкции изоляция уже отсутствует. Защиту здесь реализуют путем механического или электрического контакта с шиной РЕ. Это обеспечивает собой выравнивание потенциалов. А также не допускает образования электрозарядов на металлических элементах при повреждении изоляции.

Тут контакт с контуром заземления будет отображаться специальным графическим символом. Согласно существующим стандартам, заземляющие провода имеют желто-зеленый оттенок.

Примером служат как стационарные, так и перемещающиеся по рельсам устройства, но не дальше длины проводов заземления. То есть, подъемные краны, электровозы, трансформаторные подстанции и проч. Такие установки всегда будут эксплуатироваться только с заземлением.

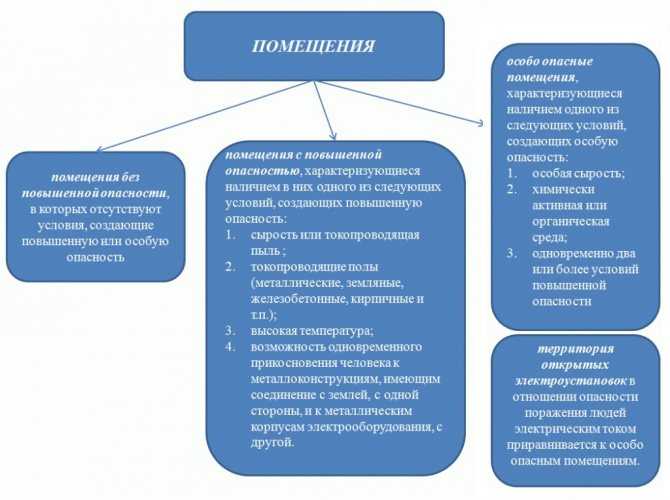

Категории помещений

Также можно выделить и классы помещений по электробезопасности:

1. Без повышенной опасности. Это пространства с пониженной влажностью воздуха (до 45 %). Тут есть система вентиляции и отопления. Полы нетокопроводящие (токопроводящими считаются земляные, железобетонные, земляные и проч.). Если это производственный цех, то его полы покрыты диэлектриком. В таких помещениях отсутствуют высокие температуры, сырость, химические среды, токопроводящие полы и пыль.
2. С повышенной опасностью. Что можно сказать про этот класс опасности помещений по электробезопасности? Пространство будет входить в категорию, если соответствует хотя бы одному из этих условий: сырое (влажность воздуха более 75 %), постоянно присутствует токопроводящая пыль, имеется токопроводящее напольное покрытие (железобетонное, кирпичное, металлическое, земляное), постоянно высокие температуры (более 35°С). Также это те помещения, где люди могут одновременно прикоснуться к металлическим оболочкам оборудования и к заземленной металлоконструкции здания.
3. Особо опасные. Это помещения с «особой сыростью» (она в некоторых случаях может достигать 100 %), пространства, в которых имеется активная химическая или органическая среда (что может разрушить оборудование). Также особо опасными считаются помещения, попадающие под любые два условия из категории «с повышенной опасностью».

Группа II

Теперь определим, чем же отличаются электрические устройства подобного класса. Это наличие двойного изоляционного покрытия в отношении токопроводящих элементов. А вот металлические составляющие (в частности, кожух) тут не будут подключены к общему контуру заземления.

Как следствие, здесь не будет специального контакта для защитного заземления на вилке устройства. Электрооборудование, электроприборы такового класса допускается применять в помещениях, где влажность воздуха может достигать даже 85 %.

Иногда разделяются на два подкласса — оборудование с металлическими оболочками и полностью изолированное.

Примеров такого оборудования довольно много: фены, троллейбусы, электродрели, пылесосы, уличные фонари.

Интересные факты

• В СССР в подавляющем большинстве домов отсутствовал контур заземления. Поэтому приборы класса защиты I промышленностью практически не выпускались. Вместо этого увеличивалась доля приборов класса защиты II. Иногда использовались приборы класса 0I, имеющие болт или розетку для подключения заземления.
• Все советские холодильники имели класс защиты , но эксплуатировались в помещениях с повышенной опасностью: в кухне имеются заземлённые трубы водо- и газоснабжения.
• Часто приборы класса защиты I имеют достаточно слабую изоляцию, поскольку изначально предназначены для эксплуатации с заземлением. Их применение без заземления даже более опасно, чем аналогичных приборов класса защиты . Например, можно получить несильный удар током при одновременном прикосновении к корпусу незаземлённого бытового компьютера и заземлённому предмету — электрический потенциал на корпусе не является неисправностью и связан с особенностью конструкции блока питания.
• Для безопасной эксплуатации все электрооборудование троллейбуса, в том числе низковольтное, должно быть выполнено в соответствии с классом защиты II. Троллейбусы, производимые в Европе имеют токопроводящие шины колёс, что также существенно повышает безопасность.
• Телевизор, несмотря на то, что он позиционируется, как прибор класса II, имеет незащищённые токоведущие части, а именно антенные гнёзда и разъёмы «тюльпан». Однако блоки питания современных телевизоров имеют хорошую изоляцию вторичных цепей от сети, и одновременное прикосновение к корпусу разъёма телевизора и заземлённой конструкции, как правило не опасно. В телевизорах, изготовленных в Советском Союзе конструкция антенного гнезда обеспечивала невозможность прикосновения к токоведущим частям.

Необходимость дополнительной изоляции и заземления

Межотраслевые правила по охране труда.

В настоящее время электроинструмент классов «0» и «01» разрешается эксплуатировать, только если он встроен в другой прибор, имеющий заземленный корпус. Оборудование класса «1» маркируется значком заземления (в круге три горизонтальных черты и одна вертикальная над ними). Предназначается для эксплуатации только в производственных условиях, за исключением особо опасных помещений. С целью безопасности необходимо использовать хотя бы одно из изолирующих средств: резиновые перчатки, коврик или обувь. Без них можно обходиться только в тех случаях, когда инструмент подключен через вспомогательное оборудование (разделительный трансформатор, устройство преобразования частоты, УЗО).

Оборудование класса «2» не требует заземления, так как, помимо основной изоляции электроинструмента, имеет дополнительную, автономную изоляцию отдельных его узлов и деталей. Она называется двойной, а усиленная подразумевает уровень изоляции не меньший, чем у двойной. Изделия имеют маркировку в виде 2-х квадратов, один внутри другого. Использовать их можно без применения дополнительной защиты. Исключение составляют объекты с особой опасностью: колодцы и металлические резервуары. В них безопасность работы требует наличия хотя бы одного из диэлектрических защитных средств. Изделия класса «3» имеют маркировку в виде 3-х вертикальных полос внутри ромба. Их можно использовать везде и без ограничений.

Определение

Класс защиты – это комплекс конструктивных мер по обеспечению безопасности человека при работе с устройством или его обслуживании. Они зависит от наличия заземления, устройств защитного отключения, дополнительной изоляции, материала корпуса и конструктивных его особенностей. Другое определение гласит, что это система обозначения степени защиты человека при работе с электрическим инструментом и другим оборудованием. Маркируется класс знаками от 0 до III, где 0 – нет защиты, а III – безопасное оборудование с питанием от пониженного напряжения.

Далее мы рассмотрим перечень видов защиты и каждый класс по отдельности. Какой вариант выбрать, зависит от требований к электроустановке и условий, в которых она работает. При этом нельзя конкретно сказать, какой из них лучше: с точки зрения безопасности – чем выше, тем лучше, с точки зрения стоимости оборудования, уместности того или иного решения – зависит от конкретной ситуации.

Ссылки

Wikimedia Foundation . 2010 .

Смотреть что такое “Класс защиты от поражения электрическим током” в других словарях:

класс I оборудования по способу защиты от поражения электрическим током — 3.50 класс I оборудования по способу защиты от поражения электрическим током: Оборудование с основной изоляцией между токопроводящими частями и внешними проводящими частями при подсоединении внешних проводящих частей к внешнему защитному проводу … Словарь-справочник терминов нормативно-технической документации

класс II оборудования по способу защиты от поражения электрическим током — 3.51 класс II оборудования по способу защиты от поражения электрическим током: Оборудование, в котором защита от непрямого контакта осуществляется не только за счет основной изоляции и присоединения к внешнему защитному контуру, но и в котором… … Словарь-справочник терминов нормативно-технической документации

Защита от поражения электрическим током, изоля — 2.6 Защита от поражения электрическим током, изоля ция 2.6.1 КЛАСС I Конструкция аппарата, в которой защита от поражения электрическим током осуществляется не только посредством ОСНОВНОЙ ИЗОЛЯЦИИ, но и включает дополнительные меры безопасности,… … Словарь-справочник терминов нормативно-технической документации

классы электротехнических изделий по способу защиты человека от поражения электрическим током — класс защиты Устанавливаются пять классов защиты: 0; 0I; I; II; III К классу 0 должны относиться изделия, имеющие по крайней мере рабочую изоляцию и не имеющие элементов для заземления, если эти изделия не отнесены к классу II или III. К классу… … Справочник технического переводчика

класс оборудования — 3.11 класс оборудования: Условный номер, присвоенный группе оборудования, для которой применяются определенные средства, используемые для обеспечения защиты от поражения электрическим током при нормальной эксплуатации и в условиях единичного… … Словарь-справочник терминов нормативно-технической документации

IP (степень защиты оболочки) — У термина IP существуют и другие значения, см. IP (значения). Для надёжной защиты от поражения электрическим током, соединение выполнено в герметично закрытой монтажной коробке степенью IP54 во избежание попадания брызг на токов … Википедия

светильник класса защиты I — 1.2.22. светильник класса защиты I: Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путем присоединения доступных для прикосновения нетоковедущих проводящих деталей к защитному… … Словарь-справочник терминов нормативно-технической документации

светильник класса защиты 0 — 1.2.21. светильник класса защиты 0 (применяется только для обычных светильников): Светильник, в котором защита от поражения электрическим током обеспечивается основной изоляцией. Не предусмотрено присоединение доступных для прикосновения… … Словарь-справочник терминов нормативно-технической документации

http://electricalschool.info/main/electrobezopasnost/1898-klass-zashhity-ot-porazhenija.htmlhttp://strojdvor.ru/elektrosnabzhenie/klass-zasity-ot-porazenia-elektriceskim-tokom/http://ucprombez.ru/klass-zashchity-ot-porazheniya-elektricheskim-tokomhttp://www.asutpp.ru/klassy-zaschity-ot-porazheniya-elektricheskim-tokom.htmlhttp://dic.academic.ru/dic.nsf/ruwiki/646233

голоса

Рейтинг статьи

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

Тривиально — климатическое исполнение определяет условия эксплуатации электрооборудования для соответствующих климатических районов (зон). Обозначается буквенно — цифровым кодом.

Буквенная часть обозначает климатическую зону, а цифровая — место (условия) размещения (см. таблицу).

Буквенная часть	Климат (исполнение)	Цифровая часть	Размещение
У	Умеренный	1	на открытом воздухе
ХЛ	Холодный	2	в условиях, исключающих попадание прямого солнечного света
УХЛ	Умеренный и холодный	3	закрытое помещение без кондиционирования (отопление, вентиляция)
Т	Тропический	4	закрытое помещение с кондиционированием (отопление, вентиляция)
М	Морской умеренный	5	помещения с повышенной влажностью, без кондиционирования
О	Общеклиматическое, кроме морского
ОМ	Общеклиматическое морское
В	Всеклиматическое

Классы защиты

Категории созданы с зависимостью от параметров конкретного устройства и зоны использования.

Электробезопасность

Для работы должны быть организованы специальные условия.

Как классифицируются электроинструменты по способу защиты от поражения электрическим током — нормы помещений:

• Низкая степень опасности — зона, где температура воздуха не поднимается выше 30 градусов. При этом нет частиц хим элементов.
• Помещения, где нет осуществления одного из условий.
• Объекты, где повышенная влажность и температура воздуха поднимается свыше 35 градусов.

Классификация по мощности

Характеристика указывает на то, сколько по времени может без перерыва функционировать инструмент:

• Industrial. Это переносной инструмент, который функционирует 15 часов. Данные по электробезопасности очень низкие.
• Heavy Duty. Аналогично, но внутрь не попадет вода и пыль.
• Profesional — самые высокие требования по безопасности.

Для бытового использования необходимо приобретать инструменты из разновидности «Хобби» (от лат. Hobby). Они работают без подзарядки примерно 30 минут, и обладают высоким уровнем безопасности.

Как классифицируют по применению

Существует три категории:

• Инструмент для создания отверстий.
• Полировка.
• Распил материалов.

Отдельный тип — для вспомогательного инструмента.

По методу работы

В этой категории только два вида:

• Аккумуляторные изделия, также называемые ручным инструментом.
• Стационарные инструменты, которые работают от сети.

Проникновение внутрь корпуса различных предметов

Классификация электроинструмента учитывает также прикосновения мастера во время работы:

• 0 — защита не требуется.
• 1 — защита от твердых предметов диаметром свыше 50 мм и нет возможности проникнуть внутрь руками.
• 2 — диаметр 12,5 мм и защита от проникновения пальцами.
• 3 — диаметр 2,5 мм и защита от проникновения разных инструментов.
• 4 — диаметр 1,0 мм и защита от попадания внутрь проводов.
• 5К — полная изоляция от песка и проводов.
• 6К — изоляция от пыли и проводов.

Пункты важны для изучения, поскольку показывают, где именно можно использовать конкретный прибор.

Классификация по степени безопасности

Есть 3 типа безопасности:

• «0» — номинальное напряжение, обязательно присутствует изоляция.
• «01» — в наличии качественная изоляция и заземление.
• «02» — дополнительная изоляция (двойная) в тех местах, где возможно соприкосновение.
• «03» — инструменты с алой мощностью (45 В).

Как классифицируют устойчивость к нагреву

Обозначения ведут латинскими буквами:

• Y — очень низкий показатель (обмотка из шелка или целлюлозы).
• А — предел 105 °С (та же обмотка, но с обработкой).
• Е — 120 °С (обмотка из смолы).
• C — 180 °С (обмотка выполнена из прочных материалов, среди которых керамика, слюда, стекло).

Группы применяют ко всем инструментам.

Стойкость изоляции при перегреве

Очень важный и серьезный параметр, так как именно он характеризует температуру, которую выдерживает электродвигатель при работе. К нагреву хуже всего устойчива целлюлоза и шёлк.

Переносные устройства

В этой категории имеются следующие виды:

• Нулевая — без заземления.
• Первая — с заземлением.
• Вторая — имеет высокий уровень изоляции.

К последней категории относятся инструменты с небольшим напряжением.

Стойкость изоляции при перегреве

Классы электрифицированного инструмента по типу зашиты от поражений электрическим током.

Одним из параметров электрооборудования является класс изоляции. Он показывает предельный уровень повышения температуры электродвигателя, при котором тот или иной вид изолирующего материала может еще оставаться в безопасности. Данный показатель обозначается латинской буквой, которой соответствует предельно допустимое значение температуры движущихся частей механизма при температуре окружающей среды 40С.

Наименее устойчивыми к нагреву являются волокна целлюлозы, натурального шелка, хлопка. Им соответствует класс Y и предельно допустимая температура 90С. Те же материалы, но пропитанные диэлектриком, соответствуют классу A и температуре 105С. Чтобы обеспечить безопасность обмотки при температуре 120С (класс E), используют искусственно полученные органические пленки и смолы, а также их сочетание с другими материалами.

Следующих классов стойкости к нагреву – B, F и H, которым соответствуют значения температуры 130, 155и 180С, можно добиться при помощи таких материалов, как слюда, асбест, стекловолокно. В первом случае в качестве пропитки или связующего элемента используются органические составы. Во втором – применяются синтетические связующие, которые могут соответствовать данному уровню устойчивости к нагреву. В третьем случае это кремнийорганические пропитки, связующие и эластомеры в сочетании с основным материалом. Чтобы получить класс изоляции C, при котором покрытие выдерживает температуру свыше 180С, используют слюду, стекло, кварц, керамику или их сочетание. В качестве связующих можно применять неорганические, элементоорганические составы или вовсе исключить их использование.

Нельзя не упомянуть еще одну классификацию, рассчитанную главным образом на покупателей. Как известно, электроинструмент бывает бытовым и профессиональным. Если выбирать среди изделий известных фирм, дорожащих своей деловой репутацией, отличие, в первую очередь, наблюдается в цене, но никак не в качестве. Просто инструмент профессиональный рассчитан на продолжительную работу, а изделия для бытового использования должны остывать по 10-15 минут после каждых 15-20 минут работы.

Вторая цифра

Обозначает защиту электрооборудования от влаги.

• «1» – защита от капель, которые падают сверху.
• «2» – защита от капель, падающих под углом 15 градусов.
• «3» – угол защиты составляет 45 градусов.
• «4» – всесторонняя защита от воды.
• «5» – всесторонняя защита от воды, поступающей под давлением. Электрооборудование 5-го класса можно использовать на открытой местности даже во время дождя.
• «6» – электроинструмент неуязвим при непродолжительных затоплениях. Оборудование рекомендовано для эксплуатации на суднах. Оно не приходит в негодность даже в штормовую погоду.

Наличие маркировки IP- xx свидетельствует о том, что узлы электрооборудования надежно защищены от воздействия на них влаги и механических элементов.

Вторая цифра

Обозначает защиту электрооборудования от влаги.

• «1» – защита от капель, которые падают сверху.
• «2» – защита от капель, падающих под углом 15 градусов.
• «3» – угол защиты составляет 45 градусов.
• «4» – всесторонняя защита от воды.
• «5» – всесторонняя защита от воды, поступающей под давлением. Электрооборудование 5-го класса можно использовать на открытой местности даже во время дождя.
• «6» – электроинструмент неуязвим при непродолжительных затоплениях. Оборудование рекомендовано для эксплуатации на суднах. Оно не приходит в негодность даже в штормовую погоду.

Наличие маркировки IP- xx свидетельствует о том, что узлы электрооборудования надежно защищены от воздействия на них влаги и механических элементов.

Разновидности и способы защиты

С точки зрения безопасности эксплуатации все электроприборы и инструменты подразделяются на следующие классы:

• 0 (номинальное напряжение свыше 42 В, без заземления, есть только рабочая изоляция);
• 01 (имеют рабочую изоляцию и приспособление для заземления, но отсутствует заземляющая жила в проводе к источнику питания);
• I (есть рабочая изоляция, оборудованы элементом для заземления, проводом с заземляющей жилой и вилкой с контактом «земля»);
• II (нет элементов заземления, но имеется усиленная либо двойная изоляция деталей электроинструмента, доступных для прикосновения);
• III (получают питание от источника с напряжением до 42 В, заземлению не подлежат).

Международная маркировка IP-xx обозначает класс защиты от проникновения чужеродных веществ извне. Она может применяться не только для самого электроинструмента, но и для вспомогательных изделий: вилок, щитков, розеток, выключателей. Числовая кодировка в ней идет непосредственно за аббревиатурой IP. Первая цифра указывает, насколько хорошо защищено изделие:

• 0 — защита инструмента от механического воздействия отсутствует;
• 1 — предохраняет от контакта с рукой или частицами свыше 50 мм в диаметре;
• 2 — от контакта с пальцами руки или частицами, превышающими 12,5 мм;
• 3 — от попадания инородных тел с диаметром не меньше 2,5 мм;
• 4 — изолирует от частиц размером свыше 1 мм;
• 5 — полная защита от контакта с инородными телами;
• 6 — полностью защищает от контакта и проникновения пыли.

Вторая цифра в маркировке указывает на уровень изоляции электроинструмента от проникновения влаги. Чем выше данный показатель, тем она надежнее:

• 1 — предохраняет только от вертикально падающих капель воды;
• 2 — закрывает от попадания влаги под углом 150;
• 3 — защита от капель с углом падения до 450;
• 4 — полная защита при льющейся со всех сторон воде;
• 5 — безопасность изделия, когда вода льется со всех сторон и под давлением;
• 6 — защита при непродолжительном затоплении.

Характеристики корпуса

На безопасное проведение работ оказывает влияние не только класс электробезопасности электроинструмента. В неменьшей мере для предотвращения электротравм важна степень защиты корпуса прибора от доступа и прикосновения к токоведущим элементам, попадания внутрь посторонних предметов и влаги. Степень защиты маркируется на устройствах с помощью обозначения IP, за которым следуют две цифры. Первая характеризует защиту от проникновения твердых предметов, а вторая — влаги.

Посторонние предметы

Защита от посторонних предметов предполагает не только ограничение проникновения внешних посторонних предметов, но и предотвращение прикосновения человека к внутренним элементам. Таким образом, защита призвана не только уберечь человека от электротравмы, но и предотвратить поломку прибора. Значение показателя расшифровывается следующим образом:

• Нулевое значение говорит о полном отсутствии защиты.
• Единица предполагает защиту от предметов размером более 50 мм, то есть не может уберечь от прикосновения пальцами.
• Цифра 2 говорит о невозможности дотронуться до механизма. Корпус предотвращает проникновение предметов более 12,5 мм.
• Тройка исключает возможность контакта с токоведущими элементами некоторых инструментов, толщина которых свыше 2,5 мм.
• Цифра 4 свидетельствует, что внутрь не проникнет инструмент толще 1 мм.
• Пятерка свидетельствует о пылезащищенности корпуса. Допускается проникновение незначительных объемов мелкодисперсной пыли, не влияющих на работу устройства.
• Цифрой 6 отмечается полная пыленепроницаемость.

Проникновение воды

Защита от влаги направлена на предотвращение поломок самого инструмента. Однако косвенно эта характеристика влияет и на электробезопасность, поскольку вода является хорошим проводником. Уровни защиты свидетельствуют о следующих параметрах:

• Ноль говорит об отсутствии защиты.
• Единица показывает защиту от вертикальных капель воды.
• Двойка — от капель, попадающих на корпус под углом до 15 градусов.
• Цифра 3 демонстрирует защиту от брызг. Сюда относится и воздействие дождя под углом до 60 градусов.
• Цифра 4 говорит о защите от брызг, имеющих любое направление.
• Пятерка показывает защиту от водяных струй.
• Цифра 6 говорит об устойчивости к сильным потокам воды.
• Семерка допускает кратковременное погружение прибора в воду на глубину не более одного метра.
• Восьмерка позволяет погружать устройство глубже одного метра и на промежуток времени более тридцати минут.
• Девятка говорит о полной защите от воздействия на корпус мощных струй воды высокой температуры.

Для обеспечения максимальной безопасности при эксплуатации электроинструмента следует перед началом работы ознакомиться с уровнем его защиты и обеспечить необходимые условия в соответствии с указанным классом. Необходимо строго соблюдать требования по заземлению и применению средств индивидуальной защиты.При необходимости регулярного использования рекомендуется приобретать наиболее защищенные устройства, их стоимость обязательно окупится надежностью и безопасностью.

Нормы и стандарты

Чтобы использование различного электрического оборудования было безопасным, конструкторы еще на этапе его проектирования решают ряд задач, способных минимизировать, нейтрализовать риски от эксплуатации для человека. Таким решением может быть усиленная изоляция токопроводящих составляющих, защитные отключения питания, разделение электрических цепей и проч.

В зависимости от подобных принятых мер по электрической безопасности, а также конструкции определенного изделия, условий его применения устройству присваивается конкретный класс электробезопасности.

При классификации подобных электротехнических изделий специалисты опираются на следующие государственные стандарты:

• ГОСТ 12.2.007.0-75.
• ГОСТ Р МЭК 536-94.

Применение стандарта

Изделия нулевого класса могут использоваться в сухих помещениях, при гарантии отсутствия контакта с водой или испарениями. При этом заранее исключается возможность случайного повреждения корпуса или питающего кабеля.

Ручное и стационарное оборудование I класса может использоваться только в производственных целях, его нельзя реализовывать в свободной продаже. Работать с таким оборудованием нужно используя специальный пояс, в перчатках, на изолирующем коврике, при закрытой двери.

Переносные инструменты и светильники изготавливаются в защитном варианте, соответствующему II-III классам. При этом, для работы во влажной среде выпускается продукция, работающая на постоянном токе до 50 В или на переменном 220 В, но в герметичном исполнении.

Современные бытовые приборы и инструменты соответствуют II КЗ. Все виды изделий оснащаются трехжильным кабелем и розеткой с клеммой заземления. При его отсутствии безопасность гарантируется усиленной изоляцией, реле и предохранителями.
