Как правильно расположить выключатель света на стене

Этап 1. Часть 4. План расположения элементов освещения.

• Что такое схема электропроводки и зачем она нужна? 1 часть.
• С чего начинается грамотная электропроводка. Как и зачем делать план расстановки мебели? 2 часть.
• Как самостоятельно сделать грамотное распределение розеток по квартире? 3 часть.

Продолжением цепочки поэтапного разбора является тема освещения.

В 4 части руководства электропроводка в квартире своими руками пошаговая инструкция мы поговорим о том, как и каким образом при планировке электрической части квартиры распределяются светильники, люстры и выключатели.

Вы узнаете, как самостоятельно грамотно выполнить распределение элементов освещения, а также на что стоит обратить внимание и какие моменты учесть. Начнем с первой комнаты, которая обозначена в нашем примере как «Зал». Начнем с первой комнаты, которая обозначена в нашем примере как «Зал»

Начнем с первой комнаты, которая обозначена в нашем примере как «Зал».

Освещение комнаты «Зал».

Напомню расстановку мебели.

Освещать данную комнату будет одна люстра, расположенная по центру

Для того чтобы получить координаты ее расположения нужно сделать следующие действия. Сначала определить длину и ширину комнаты.

Далее разделить полученные значения пополам.

Координаты расположения люстры готовы.

Важно! «Многие ошибочно считают (встречаются даже опытные электрики), что подготовительные работы осветительной части комнаты на этом заканчиваются, и теперь можно смело бежать в магазин выбирать понравившуюся люстру. Прежде чем покупать осветительные приборы для конкретной комнаты необходимо выполнить расчет осветительной части. Данный расчет основывается на нормативах освещенности жилых помещений, позволяет определить необходимое количество света для конкретного помещения

Данный расчет основывается на нормативах освещенности жилых помещений, позволяет определить необходимое количество света для конкретного помещения

Прежде чем покупать осветительные приборы для конкретной комнаты необходимо выполнить расчет осветительной части. Данный расчет основывается на нормативах освещенности жилых помещений, позволяет определить необходимое количество света для конкретного помещения.

Чем грозит игнорирование данного этапа?

• Если приобретенная люстра будет освещать комнату больше чем требуется, вы будете ежемесячно платить лишние деньги за свет.
• Если же люстра будет давать меньше света чем требуется, недостаточная освещенность будет ежедневно негативно воздействовать на здоровье ваших глаз, что в итоге может привести к очкам или дорогостоящему лечению.

В последующих частях инструкции электропроводка в квартире своими руками, мы будем подробно рассматривать каким образом выполнить самостоятельный расчет освещенности помещения, на примере уже хорошо знакомой нам однокомнатной квартиры.

Продолжим тему 4 части инструкции.

Если в помещении планируется установка какой-либо габаритной мебели, например, большого шкафа или встроенного шкафа-купе, который займет большое пространство комнаты, будет целесообразно считать центр комнаты не от стены до стены, а от стены до шкафа.

Итак, с расположением люстры мы определились. Теперь, нам нужно разместить элемент управления освещением, это может быть:

• одно, двух или трехклавишный выключатель;
• пара проходных выключателей;
• диммер;
• датчик звука или движения;

В нашем примере для этих целей будет использован двухклавишный выключатель света. Как именно происходит выбор устройства управления и на чем он основывается мы будем подробно разбирать в последующих частях данной инструкции.

Расстояние выключателя от дверного проема, высота размещения розеток

В ГОСТах, ПУЭ отсутствуют нормативные акты, которые создают конкретные границы размещения выключателей и розеток от дверного проема. Специалисты утверждают, что оптимальная дистанция между дверью и переключателем – 10-15 см. Если сделать интервал больше, приходится тянуться и нащупывать устройство в темноте, что не очень удобно.

Оптимальная высота розеток над уровнем пола – 20-35 см. Однако в некоторых местах высоту лучше определять в индивидуальном порядке в зависимости от использования бытовой техники.

Если в конкретном месте будет организовано рабочее пространство, потребуется несколько розеток, предназначенных для настольной лампы, роутера, зарядных устройств, монитора и системного блока. Оптимальная высота размещения розеток – 80-90 см. Это значительно упростит процесс использования электрических устройств, поскольку не будет необходимости ударяться об углы стола и лазить под ним, чтобы включить или отключить прибор.

По расстоянию от двери до выключателя в нормативных актах остались преимущественно советские стандарты. В пособии по установке электрооборудования (ПУЭ) приведен следующий список требований:

• Выключатели устанавливают со стороны расположения ручки межкомнатной двери. Высота колеблется в пределах 0,5 1 метра.
• К розеткам предъявляется следующее: расстояние от газопровода не менее 0,5 метра.

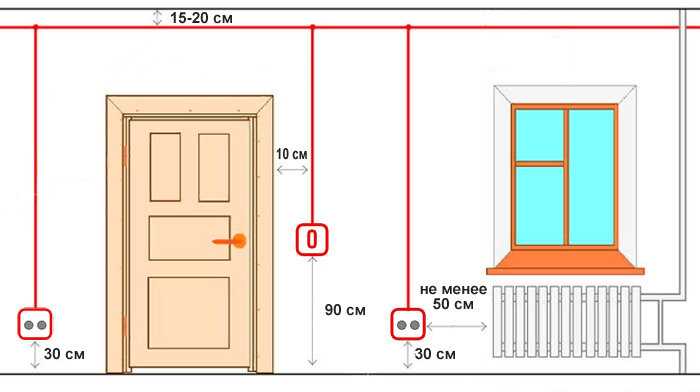

Европейские стандарты

На евростандарты соотечественники начали обращать внимание относительно недавно. Удаленность переключателей и розеток от пола следующая:

• розетки на высоте – 0,3 м,
• переключатели на высоте – 0,9 м.

Такое расположение имеет как достоинства, так и недостатки. Электрические устройства удобно расположены и не бросаются в глаза. С другой стороны, чтобы дотянуться до устройства, нужно наклониться, часто мебель закрывает доступ к ним.

Положение выключателя по отечественным стандартам

Большинство многоквартирных домов в России было построено еще во времена существования Советского Союза, следовательно, все электроточки размещались по советским стандартам – выключатели на высоте от пола 1,6 м, а розетки – 0,9 м.

Розетки всегда находятся в поле видимости и до них недотягиваются дети. Однако чтобы включить свет, приходится поднимать руку.

Правильное положение выключателя света в спальне

В спальнях рекомендуется монтировать двойные розетки около кровати на расстоянии приблизительно 0,6-0,7 м от уровня пола. Аналогичную высоту составляют прикроватные тумбочки, что в совокупности позволит функционально использовать пространство, подключая ночник, заряжая мобильные устройства и т.д.

Если в комнате планируется устанавливать телевизор, дополнительно устанавливают еще одну розетку для подключения, например, стереосистемы, вай-фай и т.д. Суммарное количество розеток зависит от количества оборудования.

Резервную розетку устанавливают по европейским стандартам для удобного использования пылесоса, утюга, обогревателя и т.д.

На каком расстоянии от двери устанавливаются выключатели в ванной

Если говорить о выключателях и розетках в ванной, прежде всего нужно думать не о функциональности используемой жилплощади, а о безопасности пребывания в ней. Монтироваться розетки должны с умом, поскольку всегда есть вероятность их подтопления. Оптимальная удаленность от пола – не менее 0,5 метра. Обусловлено это тем, что в ванной не применяются низкорасположенные электрические приборы.

В ПУЭ приведено одно требование к размещению розеток в ванной комнате – интервал с душевой кабиной не менее 0,6 м.

Расстояние от проема до выключателя в кухне

На кухне не обойтись без большого количества электрических приборов и бытовой техники, что ощутимо увеличивает нагрузку на электрическую сеть. Во избежание поломок и возгораний требуется разводку при необходимости заменить новой. Общие рекомендации, обязательные к ознакомлению:

• Для монтажа и подключения вытяжки розетку требуется размещать практически под потолком, на высоте не менее 2 метров.
• Одна из групп электрических приборов предназначена для напольных бытовых приборов, наиболее распространенные среди них холодильник, духовой шкаф, морозильная камера, возможно, и стиральная машинка.
• На высоте 1,1 м от уровня пола устанавливают силовую группу, предназначенную для нагревательных устройств.

Расстояние выключателя света от поверхности пола и дверных проемов зависит от технических характеристик помещения. Как правило, наиболее практичной высотой является уровень опущенной руки человека.

Как правильно располагать выключатели света? | Жильё и жизнь

Выключатели в масштабах ремонта — это такая мелочь! Но правильное их расположение может сделать повседневную жизнь намного более комфортной и удобной. Как именно — узнаем ниже.

Общие правила

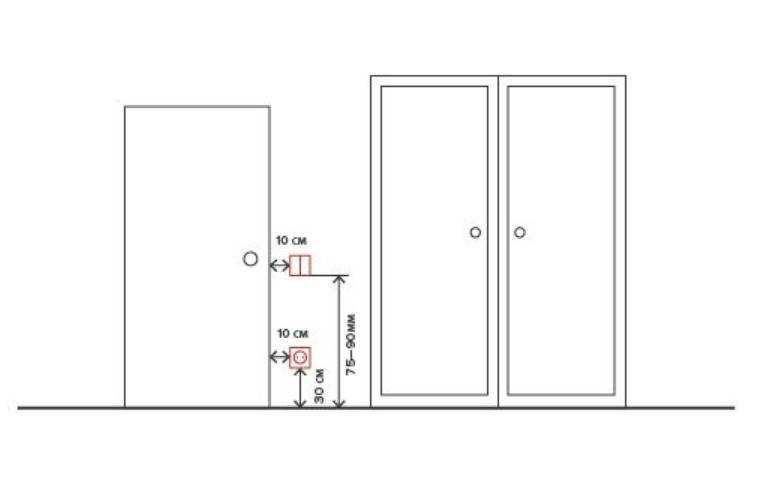

Правильнее всего располагать выключатели на расстоянии 10-15 см от дверного проёма. Попадая в любое жилое помещение, человек интуитивно пытается нащупать выключатель на стене рядом со входом.

 Photo: Nicole Marino

Оптимальная высота расположения выключателя — 80-90 см от уровня пола. Конечно, как многие помнят, советский ремонт, предполагавший установку выключателя на уровне головы, не сильно усложнял кому-то жизнь — даже дети воспринимали это как вершину, которую нужно покорить. Но все же высота, при которой выключатель можно нащупать рукой, не поднимая её, намного комфортнее и эргономичнее. Именно поэтому в семьях, где рост взрослых ниже среднего, устанавливать выключатели правильнее даже не согласно новым общепринятым нормам, а ещё ниже к полу.

Ещё о комфорте: это не очень очевидно, но действительно удобнее, если включается свет нажатием на верхнюю часть клавиши, а выключается —  на нижнюю (при условии, что выключатель не проходной или перекидной)

Чтобы понять, почему так, обратите внимание на то, как вы держите руку, когда заходите в комнату и вам нужно включить свет, и как — когда выходите и вам нужно его выключить. Убедились?. В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах

То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом

В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах. То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом.

 Photo: Aleksey Gnilenkov

Включатель должен располагаться с той же стороны, что и ручка двери. Так, чтобы одной рукой вы могли открывать дверь, а другой — выключать свет.

Если в комнате есть сразу несколько источников освещения (что соответствует правилам), пусть на каждый из них приходится по одному выключателю с одной клавишей, а не один выключатель с несколькими клавишами. Такое правило обусловлено простым удобством — иногда попасть по клавише, не задев при этом другие, бывает довольно проблематично.

Необязательно «закреплять» за одним выключателем один осветительный прибор. Можно сгруппировать разные источники света и вывести их на единый выключатель. Например, один может отвечать за мягкий свет (торшеры, бра, подсветки), другой — за яркий. Каждый из этих сценариев света подходит для разных жизненных ситуаций. Например, ранним зимним утром поток яркого света будет только раздражать, зато к полудню зимнего же дня, когда недостаток естественного освещения особенно ощутим, такой свет придётся как нельзя кстати.

Ванная

Выключатели для ванной, а также других комнат без естественного освещения (кладовая, гардеробная и т.д.), должны находится за их пределами, например, в коридоре.

Если выключатель для ванной всё-таки решено установить в самой комнате, удостоверьтесь, что расстояние от него до двери душевой кабины или ванны не меньше 70 см.

Кухня

Выключатели на кухне должны быть в некоторой удаленности от раковины и газовой трубы — в 50-60 см от них.

 Photo: Emily May

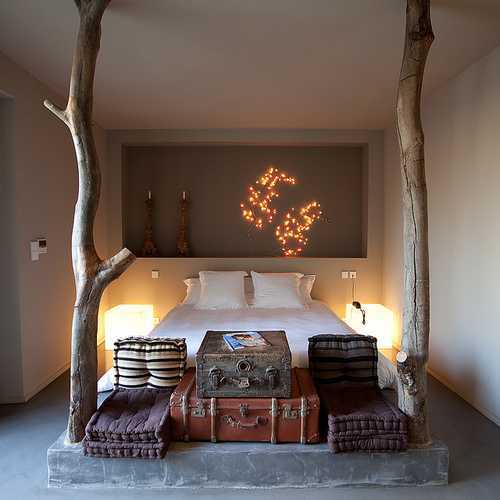

Спальня

Если в спальне над кроватью висит бра (хотя дизайнеры рекомендуют делать выбор в пользу прикроватных, а не настенных светильников, которые во время вечернего чтения освещают только вашу макушку), лучше расположить его выключатель в 10 см над прикроватной тумбой.

 Photo: Wicker Paradise

Если кровать двуспальная и бра тоже два, можно расположить включатели над кроватью посередине (так, чтобы каждый имел доступ к своему свету) и добавить на панель проходной выключатель основного света. Нажать на него намного удобнее, чем вставать с кровати и плестись к выходу, чтобы выключить главный свет. Единственное, что нужно учесть при таком расположении — пусть два крайних выключателя отвечают за бра, а тот, что посередине — за «большой» свет. Нужно это для того, чтобы не запутаться, какой из выключателей регулирует работу главной лампы, а какие — дополнительных.

Если кровать двуспальная и лампы над ней тоже две, не делайте на них только один выключатель. Тому, кто хочет спать, а не читать, будет гораздо комфортнее, если свет будет гореть не над его «половиной».

Александр Яровой

18.03.2016

Расположение розеток – как и где лучше расположить в разных комнатах помещениях (70 фото)

Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

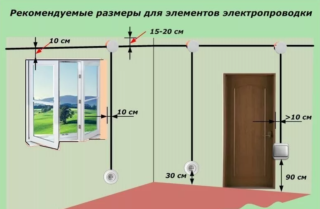

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

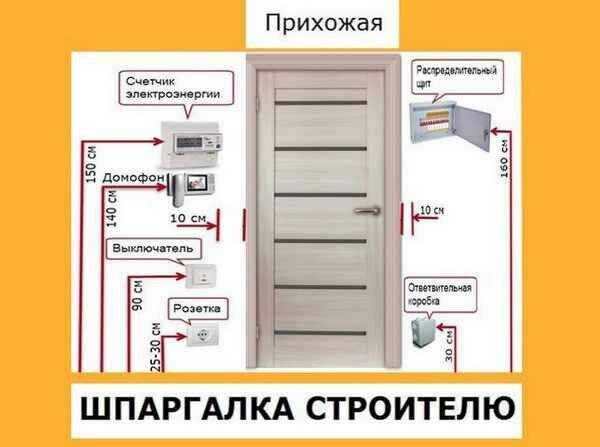

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Спальня и гостиная

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

• обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
• по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

С какой стороны от дверей нужно ставить выключатели и розетки

13.04.2020Ремонт0

Очень часто во время ремонтных работ приходится заменять межкомнатные двери и переустанавливать выключатели с розетками. Владельцы жилья, которые приняли решение все сделать своими руками, должны руководствоваться определенными рекомендациями и соблюдать правила и нормы установленной техники безопасности.

На самом деле на сегодняшний день отсутствуют какие-либо общепринятые нормы и стандарты относительно установки выключателя и розетки вблизи двери. Многие опытные специалисты утверждают, что самым оптимальным местом является тот участок на стене, который размещен от дверного проема на расстоянии в 10-15 сантиметров. Если интервал будет больше, то к выключателю придется дотягиваться, а это не совсем удобно.

Считается, что самая удобная высота розетки от пола – 20-40 сантиметров. Однако высоту необходимо определять в индивидуальном порядке, ориентируясь на удобство в использовании электротехники. Так же стоит учитывать и тот момент, если в каком-то месте планируется организация рабочей зоны.

К монтажу выключателя приступают только после установки двери. Некоторые могут сказать, что не имеет никакого значения, где его устанавливать. Но на самом деле это далеко не так и есть свои определенные нюансы. На этот счет есть общепринятые отечественные и международные рекомендации, которые помогают обустроить свое жилье лучшим образом.

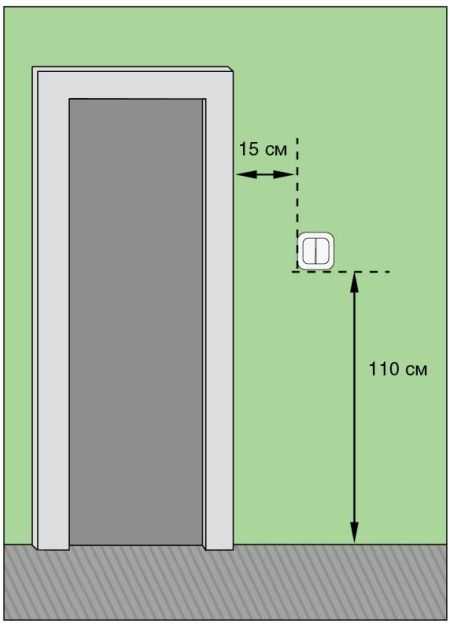

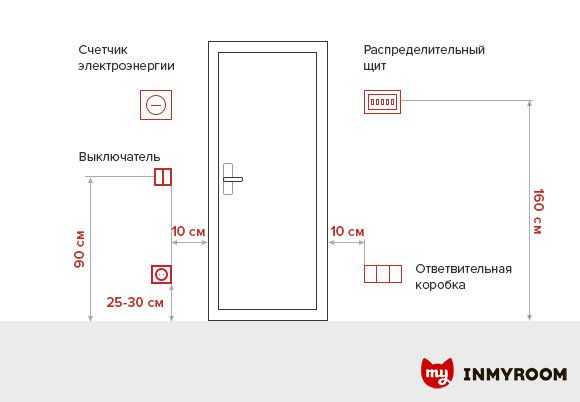

Установка выключателя для света осуществляется на следующих расстояниях:

1. Если ссылаться на отечественные рекомендации, выключатель фиксируют на расстоянии 1,6 метров от уровня пола. Такие нормы объясняются тем, что у ребенка не будет возможности дотянуться до электрического элемента.
2. По международным стандартам установка выключателя должна осуществляться на 0,9 метров от уровня пола. К тому же, к такому мнению склоняется множество специалистов. Данное расстояние принято считать наиболее удобным и практичным так, как даже у низких людей появляется возможность быстро включать свет в помещении.

А вот согласно общепринятому регламенту, оптимальное расстояние от дверей до выключателя составляет 15-30 сантиметров. Установка осуществляется от дверного наличника, который находится со стороны ручки для открывания самой двери вовнутрь помещения. Для кухни и ванной советуют вынести выключатель за пределы комнаты. Их установка осуществляется перед дверями.

Загрузка …

Рекомендации по установке выключателей

Наиболее распространено расположение выключателя на уровне плеча взрослого человека. Еще один способ размещения — над потолком, но он используется реже. Для такого метода предусмотрена особая конструкция выключателя — со шнуром и механическим рычагом. Первое натяжение включало устройство, а второе — выключало. Настенные приборы еще часто устанавливались внутри дверных проемов или откосов.

Есть точные рекомендации, касающиеся безопасности размещения:

1. Элемент должен находиться около входной двери, но на уровне ручки;
2. Устройства не следует размещать вблизи электрического оборудования;
3. Они не должны находиться вблизи источников воды.

В коридоре важно учесть эргономичность освещения, поэтому здесь нередко обустраиваются разноуровневые приборы. К тому же их расположение должно предусматривать возможное изменение планировки в зависимости от того, где будут находиться предметы мебели

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

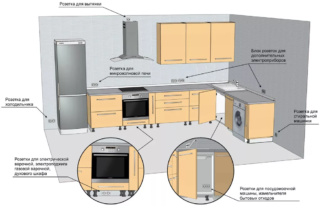

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

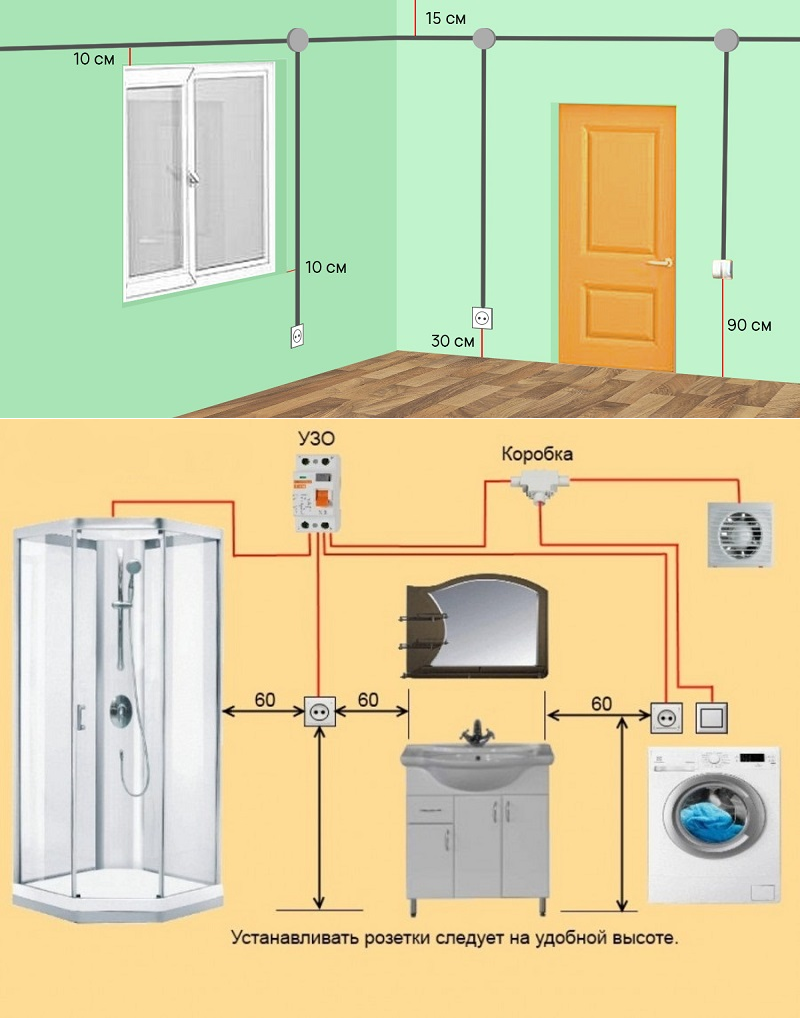

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.
