Сколько нужно проводов ↑
Если вы сами взялись за монтаж проводки, необходимо все промерить и просчитать. Для этого вам понадобится обычная рулетка. Учтите все углы, выступы и ниши, посчитайте количество электроприборов, которыми будете пользоваться вы и ваши домашние и итоговую цифру умножьте на 15%. Это стандартный запас во время технических расчетов.
Если желания бегать с рулеткой по трехэтажному коттеджу или квартире площадью 300 кв. метров у вас нет, но знать хотя бы примерную цифру вам все же нужно, то можно воспользоваться простым приближением: общую площадь всех жилых и нежилых помещений в квадратных метрах умножьте на 2. Ваша квартира имеет площадь 72 кв. м — нужно купить около 150 метров электрического кабеля. Точечные светильники, настенные бра, светодиодные ленты, люстры — все это требует безумного количество проводов.
А если нужен не один тип кабеля? Возьмите из расчета 1:2 — одна часть пойдет на освещение квартиры, две других — на ее электроснабжение. Для прокладки отдельных кабелей «специального назначения», — до электроплиты, кондиционеров, стиральной машины придется производить точные замеры, а для мелких бытовых приборов можно будет купить обычный трехжильный провод.
Электричество в детской комнате — что нужно знать
Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола
А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:
- в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
- электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
- если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
- минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
- в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
- установка электророзеток в душевых кабинах запрещена;
- минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.
Сколько розеток нужно в гостиной
Свод правил предписывает, что размещение розеток в жилых комнатах должно быть не менее одной точки на 4 метра по периметру. В реальной жизни количество розеток существенно превышает этот норматив.
Главный электроприбор гостиной это, конечно же, телевизор. Современные телевизоры имеют возможность приема интернет сигнала без использования кабеля. Но мы рассмотрим подключение классической модели, для нее потребуется розетка на 220В, ТВ-розетка и розетка с интернет сигналом.
Если же к телевизору предполагается подсоединение спутникового ресивера, игровой приставки и подобных устройств, то для их подключения так же понадобятся отдельные розетки. Для расчета возьмем средний блок из двух розеток на 220В.
К стандартному числу розеток добавим вывод кабеля для подключения внутреннего блока кондиционера. Применение этого прибора в быту очень распространено.
Размещение компьютерного стола в гостиной происходит редко, но при небольшой площади квартиры это возможно. Поэтому количество розеток для рабочего места мы засчитаем за гостиной комнатой. И так для оборудования рабочей зоны потребуются три розетки по 220В плюс одна компьютерная, это подключение системного блока, монитора и принтера. Для настольной лампы, зарядного устройства и тому подобных устройств понадобиться еще три дополнительные розетки.
Еще к стационарному прибору можно отнести музыкальную систему. Для подсчета розеток не будем рассматривать навороченную установку, а предположим что это стандартный центр. Для его подключения понадобиться одна отдельная розетка.
Для портативных приборов необходимо предусмотреть розетки не менее двух штук. Здесь возможно подключение утюга, напольного вентилятора или все того же пылесоса.
По гостиной комнате получилось – двенадцать розеток на 220В, две розетки для интернета, одна ТВ-розетка и вывод кабеля для кондиционера.
Высота установки выключателей
Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.
Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.
Итого – сколько розеток нужно в квартиру
Вот и настало время сделать общий подсчет количества розеток. Нами рассматривалась бытовая техника расположенная в трехкомнатной квартире. В таблице указано необходимое количество розеток для подключения того или иного прибора, и общий окончательный подсчет.
Теперь ответим на вопрос – сколько розеток нужно в двухкомнатную квартиру. Для подсчета возьмем среднестатистическое размещение электрооборудования в такой квартире, и соответственно получим необходимое количество точек для его подключения.
В однокомнатной квартире общая площадь помещений значительно меньше, чем в двух или трехкомнатной квартире, и естественно, что количество используемых электроприборов и розеток к ним здесь скромнее.
Безопасная эксплуатация электрооборудования – вот что должно стать вашей целью при проектировании электроснабжения квартиры.
Гостиная или зал
Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.
Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
для ноутбука
настольной лампы
USB Хаба
любой другой компьютерно-зависимой техники
Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
на входе в гостиную
над диваном
в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.
Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
10 розеток
3 проходных выключателя
3 обычных выключателя
2 интернет розетки под витую пару
1 TV розетка

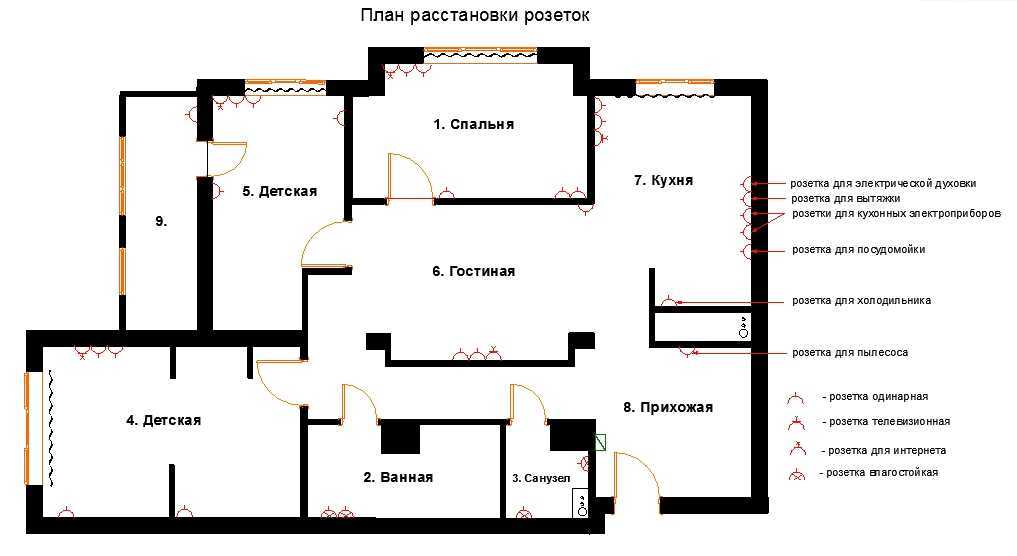

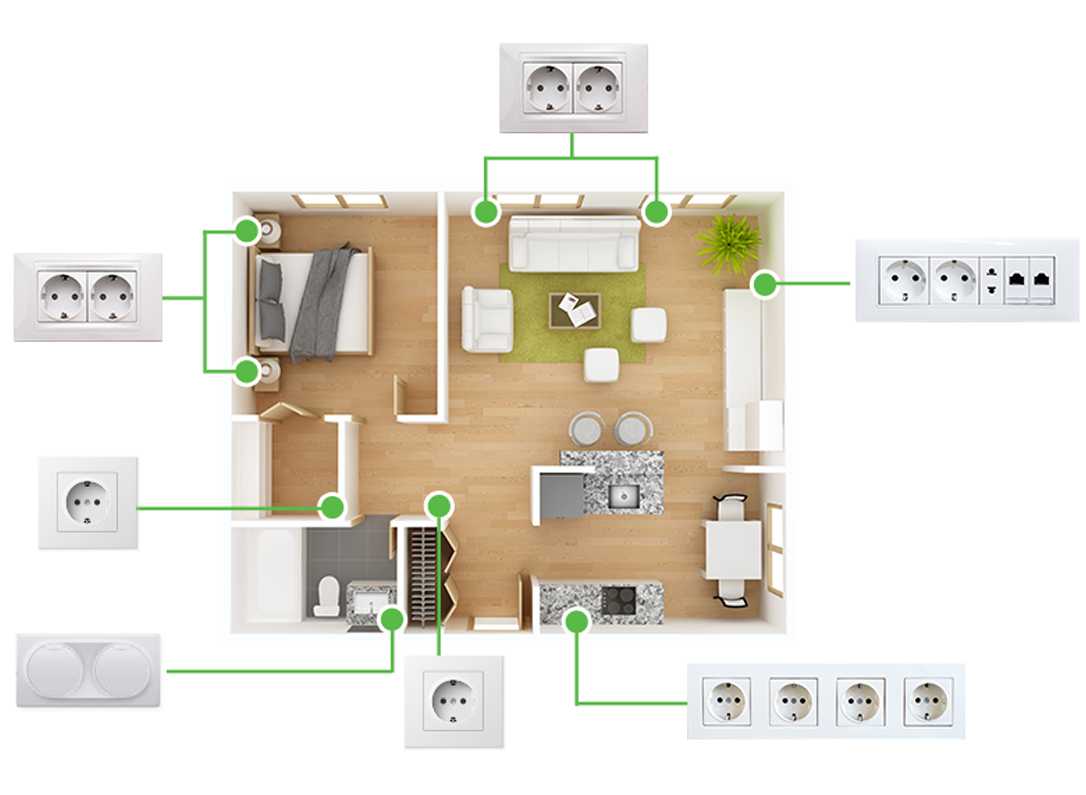

Примеры группировки и количества розеток в комнате
Пример группировки потребителей для квартиры очень прост. Используя удлинители и сетевые фильтры можно присоединить к одной розетке весь блок компьютерной техники – ПК, принтер, роутер, монитор, а еще и телевизор. Вторую розетку двойного блока можно использовать, если мощности хватает на лампочку.
Желательно оставлять одну розетку свободной для потребителей с увеличенной мощностью – это утюги и фены. В двойной блок можно включить небольшой обогреватель. А вот кондиционеру следует выделить одну точку подключения и ничего больше не присоединять!
Рациональное решение – это примерно 3-4 розетки (двойных блока) на комнату при условии, что у вас хватает выделенной мощности, и не возникает ограничения по току на провод. Приобрести блоки, провода и все, что потребуется для монтажа электрики можно здесь.
Как посчитать количество электрических точек?
Владислав Косичкин
Эксперт
Директор по развитию
- Для удобства подсчетов создайте таблицу в xls или просто от руки: в одной колонке укажите электрические точки, а в другой — комнаты.
- Ведите расчет и запись электрических точек отдельно по каждой комнате.
- В конце проверьте свои расчеты. Если количество электрических точек не совпало с количеством постов в рамках, значит, вы совершили ошибку.
ПРИМЕР:
розетка — 2 шт., выключатель — 3 шт., рамка 1 пост — 2 шт., рамка 2 поста — 2 шт. Получается электрических точек — 2+3=5 шт., а постов — 1х2+2х2=6 шт. То есть вы ошиблись в подсчетах электрических точек на 1 шт.
Таблица поможет вам найти ошибку.
Расположение розеток – как и где лучше расположить в разных комнатах помещениях (70 фото)
Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.
Правила по размещению электропроводки
Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.
В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).
Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.
Новые традиции – евростандарт
Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.
В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:
Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).
Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.
На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.
Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.
Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

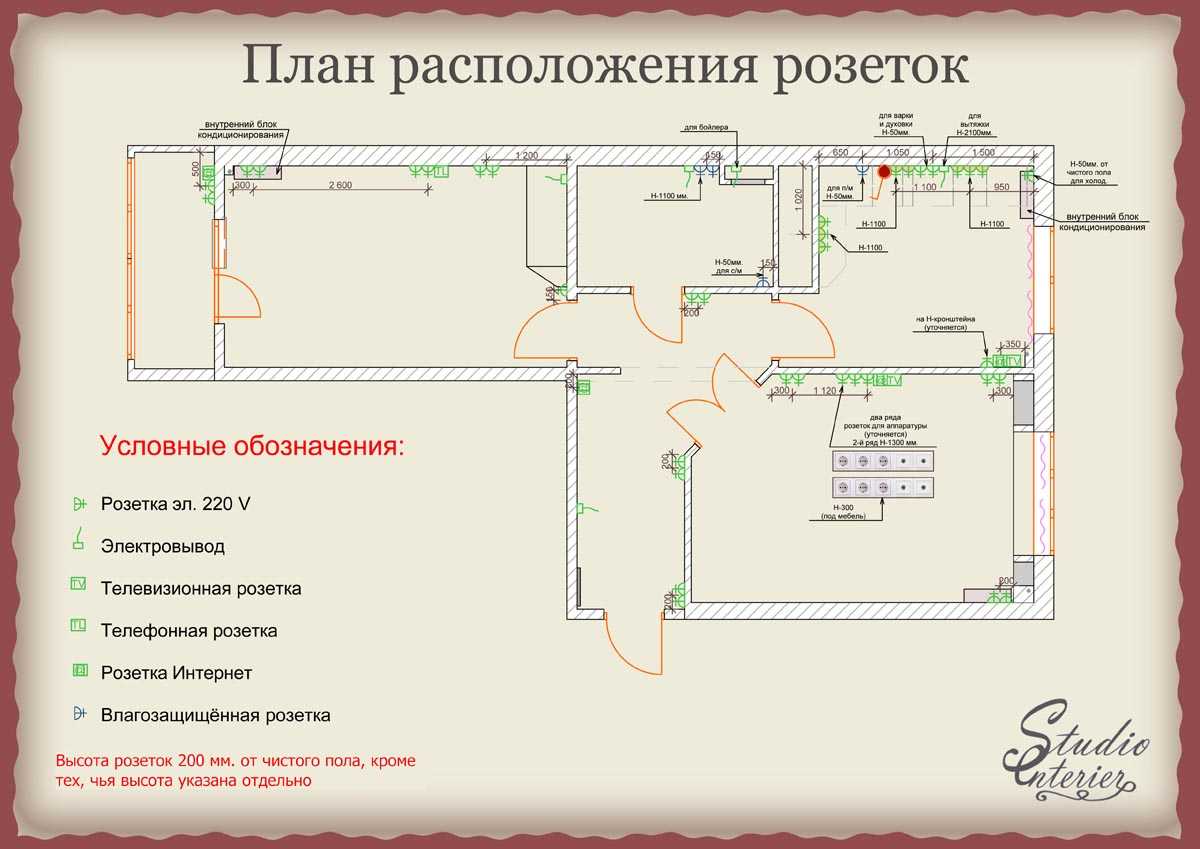

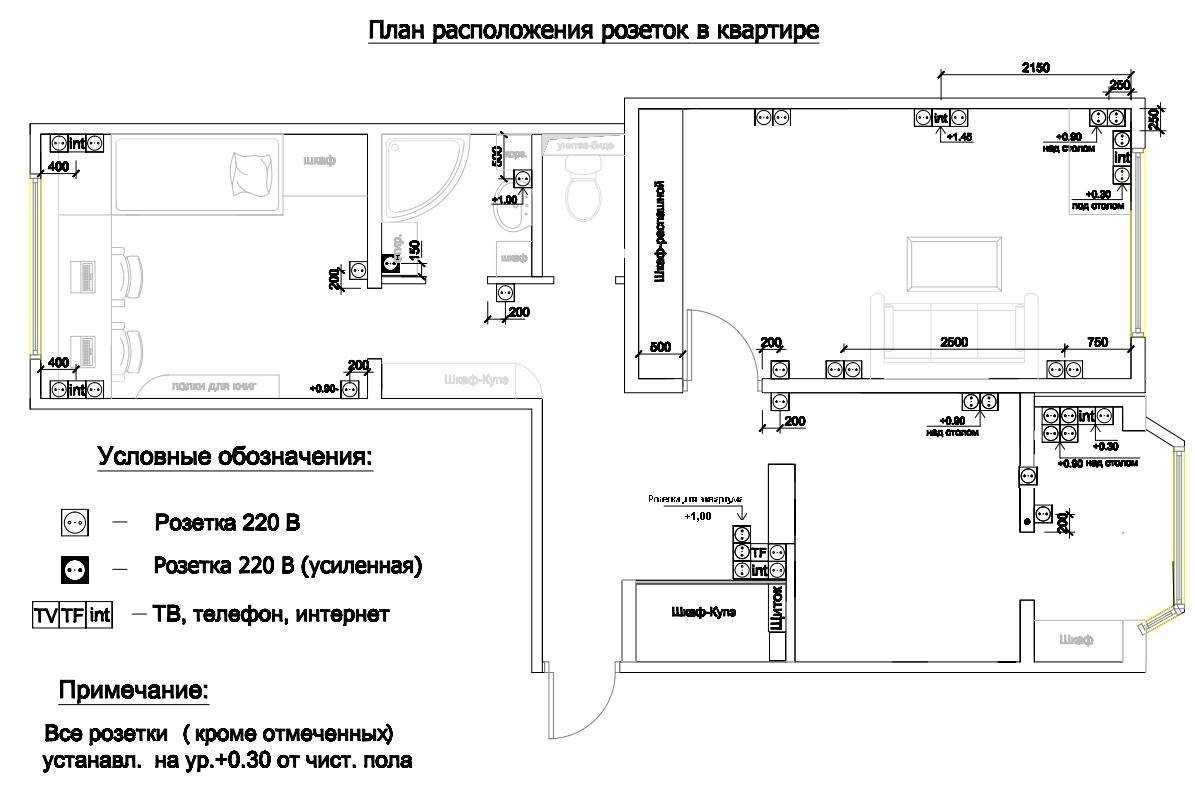

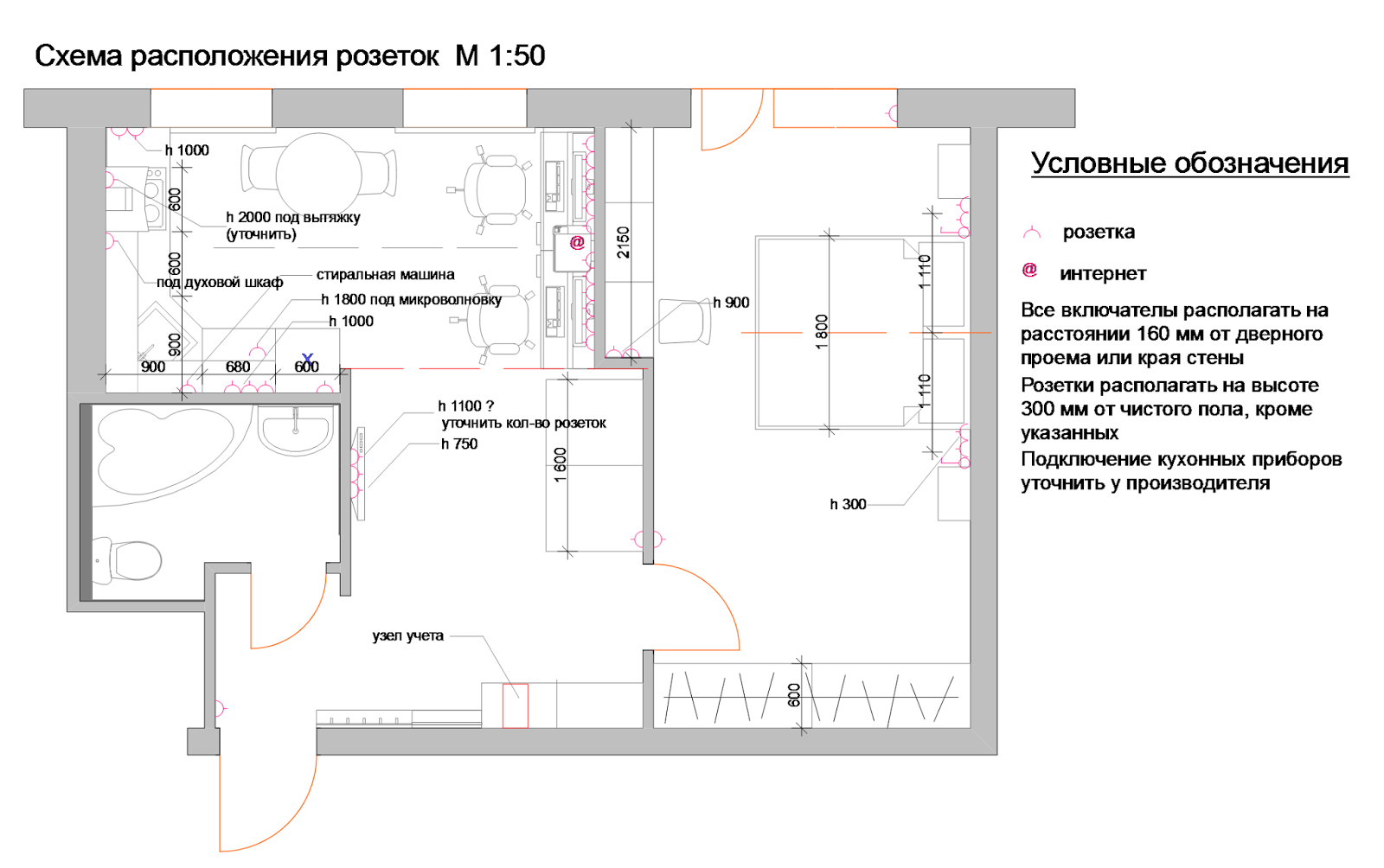

Планирование монтажа розеток и выключателей в помещении
Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.
Коридор
В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.
Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.
Спальня и гостиная
Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.
Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).
В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.
Ванная комната и туалет
Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).
Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).
Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.
Функциональные зоны в спальне
Место для сна, то есть кровать или диван, туалетный столик, шкаф и, возможно, небольшое рабочее место – вот функциональные зоны спальни. Одним или несколькими штепсельными разъемами необходимо оборудовать каждую из них.
Розетки обязательно должны быть над рабочим столом, если такой имеется в спальне
Если квартира небольшая, и понадобилось дополнительное зонирование, при котором комната разделяется на зоны спальни и гостиной, штепсельных разъемов потребуется больше.

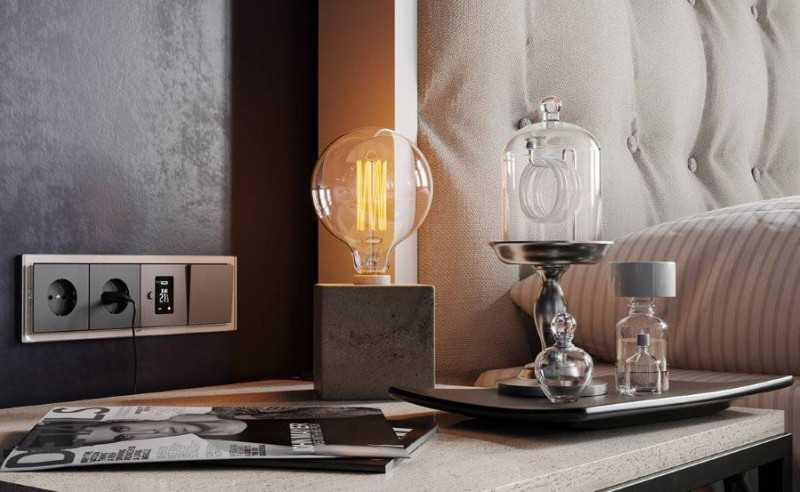

Розетка у прикроватной тумбочки
Как правильно разместить розетки над тумбочкой в спальне? Обычно в этой комнате есть прикроватный источник освещения – торшер или настольная лампа. Также зона спального места требует точки питания для подзарядки мобильных устройств.
Зарядить телефон или поработать с ноутбуком – современному человеку не обойтись без розетки около кровати. Лучше, если их будет несколько
Для подзарядки гаджетов можно установить USB-гнезда, которые выпускаются с одним или несколькими разъемами и комбинированные с входом для обычного штепселя.
Исходя из таких данных и следует определить количество розеток в этом месте.
Розетка с USB-гнездом решит вечную проблему поиска зарядного устройства
Целесообразно разместить розетки над тумбочкой в спальне на высоте примерно 70 см от пола, так как стандартная высота тумбочки 55-60 см.
У дверного проема
Точка питания неподалеку от двери необходима для включения пылесоса. Согласно европейским стандартам она должна находиться в 30 см от пола, чтобы в нее не попадали во время уборки вода и моющие средства, а шнур электроприбора не свисал по стене.
Рядом с выключателем, расположенным у двери спальной комнаты, не лишним будет предусмотреть розетку для пылесоса
Для прочих электроприборов
Впрочем, официальных нормативов для высоты размещения электроэлементов нет, их можно расположить выше, совместив в одном блоке выключатель верхнего света и несколько розеток для подключения пылесоса, утюга или вентилятора.
Розетки для вентиляторов и прочих бытовых приборов следует располагать в удобных местах, где электрические устройства не будут закрыты мебелью
Вход для кондиционера делают под потолком, а розетки для телесистемы прячут позади нее, так как эти приборы не требуют частого отключения.
В ТВ-зоне нужно несколько розеток. Минимум – 2 электрические розетки и гнездо для антенного кабеля
Защемление
Обычная квартира или дом имеет большое количество разных шкафов, ящиков, мебели с дверями. Запорные компоненты не сложно открываются, и могут навредить ребенку. Бывают случаи, когда защемление случилось с обычной комнатной дверью. Что бы ни случилось подобного, советую купить специальный набор приспособлений.
Ссылки по теме: 8 секретов дизайнеров для обустройства гостиной
Существует множество разных приспособлений для защиты детей, которые блокируют двери, разные устройства, чтобы избежать открытию ящиков и шкафов и ребенок в вашем доме находился в полной безопасности, а родители были спокойны за свое чадо, и могли оставить играть в своей комнате, пока вы занимаетесь своими делами.
Детская
1. Спальное место
Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.
Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.
Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно. Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!
Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.
Планирование выключателей и розеток
По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь. Приборы наполняют наши дома, а количество розеток остается неизменным.
Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще. Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.
Чтобы избежать косметического ремонта при установке/переносе электропроводки нужно обязательно выделить время на составление плана расположение розеток и выключателей в квартире. Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число разъемов сети и рубильников, а также их расположение. Поскольку разработчик интерьера может не знать, что вы предпочитаете трудиться за ноутбуком на диване.
Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект
При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом-купе – бесполезная вещь
А если вы любите раз в полгода переставлять всю мебель в комнате? Выходит, что расчет количества рубильников и розеток осуществляется только после разработки дизайна.
Законы и технические нормы
Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети. Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.
Правила в размещении выключателей
Выключатель для главного освещения принято размещать около дверного проема на высоте 750–900 мм. Расчет высоты следует проводить на основе показателей среднего роста всех взрослых в семье. В результате, каждый с комфортом должен нажимать на кнопку рубильника, не поднимая руки вверх.
Уровень 800 мм будет сравнительно для всех образцовым. Выключатель нужно расположить так, чтобы при закрытой двери, он был со стороны ручки, а не наоборот. Тогда при открытии дверь не перекроет его. Также нельзя закрывать доступ к рубильнику различной мебелью и шкафами.
Точки электропитания для осветительных приборов в ванной, уборной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухни, а также самого коридора правильным будет расположение внутри самих помещений. Электроустановочные приборы для регулировки вспомогательного или украшающего освещения монтируется в удобном месте, но с учетом дизайна.
Виды и особенности приспособлений
Уделив должное внимание безопасности, стоит подумать и об эстетичности. Ведь хочется видеть кухню приятной глазу, а не только практичной
И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:
И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:
- Накладные модели;
- Встраиваемые;
- Скрытые;
- Угловые.
Помимо монтажных особенностей, точки могут быть всевозможных дизайнов, с выталкивателем вилки, индикацией, со шторками и многими другими дополнениями, которые позволяют не только вписать их в дизайн, но и найти наиболее удобное для себя решение.
Розетки с заземлением чаще используются для энергоёмких кухонных приборов. К ним должен всегда быть свободный доступ, позволяющий в любой момент извлечь вилку.
Скрытые розетки могут монтироваться внутри шкафов, шуфлядок, ящиков, столешниц. Как правило, они предназначаются для редко используемых приборов.
В последнее время производители предлагают новые интересные решения — угловые розетки. С ними можно использовать свободное пространство углов, что зачастую очень удобно.
