Как подключить сетевую розетку rj 45: схема, витая пара

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

• Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
• Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Для чего устанавливать интернет розетки

Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире вам придется заниматься самостоятельно, а получается это не всегда эстетично.

Как правило, просто кидают кабель где-то за шкафом или в крайнем случае прячут под плинтусом.

Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств – компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера, что очень удобно, практично и эстетично.

Перечень правил по установке

Чтобы оставаться уверенным в безопасной, продолжительной и удобной эксплуатации штепсельных устройств после установки, необходимо соблюдать ряд правил.

Перечень правил монтажа
Скрытые устройства	Наружные устройства
Перед установкой желательно воспользоваться специальной установочной коробкой, помещая ее в готовое отверстие в стене.Консистенция закрепляющего герметического материала (строительного гипса, штукатурки или гипсового клея) должна быть сходна с пластилином (мягким).Проводку следует монтировать на уровне 2 м от пола.Присоединяя провода к контактам колодки, необходимо учитывать, что они должны располагаться сверху, а контакты — снизу.Нельзя допускать пересечения плоских проводов.Для основания розетки следует сделать подложку, для которой подойдут гипсолит или паронит. Для стен из легковоспламеняющихся материалов (дерево) это особенно актуально.	Для таких розеток подойдут провода типа АППВ, АПРВ и АПР.Нужно тщательно прикрепить наружную проводку к стене посредством жестяных полосок с шириной в 10 мм и толщиной в 0,3 – 0,5 мм.Крепить полоски следует по слою асбеста, уложив между ними прокладку из специального картона.Провода нужно прокладывать параллельно архитектурным линиям. Нужно выдержать расстояние до 150 мм от плит перекрытий.

Нюансы подключения

На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.

На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.

Согласно схеме требуется поместить провода витой пары определенной окраски в пазы крышки соответственного цвета.

Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.

Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.

Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.

Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.

Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и цветовой маркировке провода, как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легранд. Но технология того, как установить и подключить устройство остается неизменной: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.

Важно! Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:

Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!

Наверняка вы не знаете:

• Как спрятать провода от компьютера
• Как подключить телевизионную розетку
• Как снять изоляцию с провода

Разновидности розеток

Известные модели бытовых и промышленных розеток классифицируются по целому ряду признаков, основные из которых перечислены ниже:

1. тип контактных клемм;
2. способ монтажа розетки в электрической цепи;
3. количество гнезд в розеточном модуле;
4. наличие дополнительных функций.

Рассмотрим каждый из этих признаков более подробно.

По типу разъема

По виду контактных клемм розеточные изделия имеют множество стандартов, введенных ранее в различных странах мира. Среди всего многообразия исполнений в быту и на производстве в основном употребляются только три типа. Это:

1. тип «C»(европейское исполнение без заземления);
2. тип «F» или европейский стандарт с заземляющим контактом;

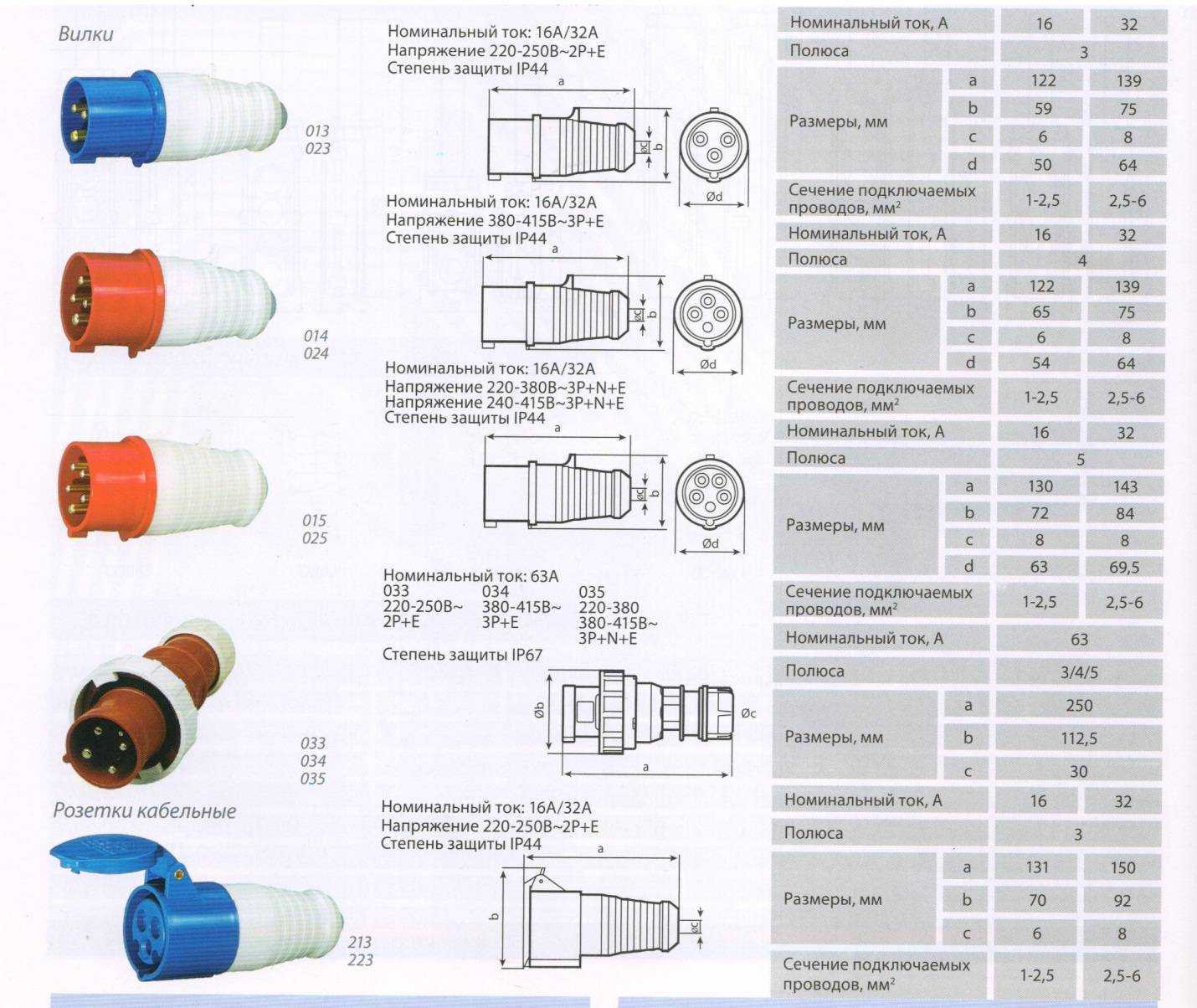

3. Силовые розетки для подключения электроплит и других энергоемких потребителей с заземлением.

Первый из представленных образцов относится к европейскому стандарту. Он выполнен в виде двух круглых контактов, размещенных в овальном гнезде без выемок. Евро розетка без заземленного контакта используется в большинстве стран СНГ, а также на Африканском континенте и на Ближнем Востоке.

Самый распространенный на сегодня стандарт – это евро изделие с заземляющими контактами, утопленными в специально предназначенных для этого выемках. Первоначально оно выпускалось только в Германии. Изделие полностью совместимо с отечественными моделями евро розеток.

Применяемый иногда набор силовых контактов для обеспечения питанием «мощных» потребителей (электрических плит, например) похож на израильский стандарт. Он нередко используется на промышленных предприятиях и в быту для подключения электрических духовок, плит и варочных поверхностей.

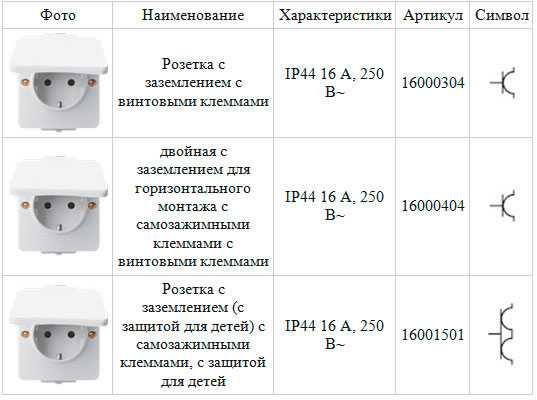

Силовая розетка серии Blanca предназначена для присоединения бытовых электрических приемников с номинальным напряжением 230 В и номинальным током не более 32А к сети переменного тока. Преимущества: совместимость с большинством электроплит, соответствие всем стандартам электробезопасности.

По способу установки

В соответствие со вторым признаком рассматриваемые установочные изделия подразделяются на следующие виды:

• Встраиваемые.
• Наружные розетки (накладные).
• Устройства переносного типа.

Встраиваемые приборы монтируются в специальных подрозетниках, обустраиваемых в стене и полностью скрывающих их корпус (снаружи остаются только декоративные крышки). Недостатком этого способа установки считается трудоемкость подготовительных работ и сложность монтажа.

Встраиваемые розетки для скрытой проводки

Накладные (наружные) розетки устанавливаются непосредственно на стене в заранее размеченных точках. Кабель для подключения прокладывается как открытым способом (в гофрированной трубе, кабель-канале, ретро проводкой), так и скрытно (располагаясь в штробах, полостях стен и т.д.).

Накладные розетки для открытой и скрытой проводки

Изделия третьего типа изготавливаются в виде стандартного удлинителя-переноски, имеющего сразу несколько гнезд для подключения потребителей (бытовых приборов и других устройств). По количеству гнезд в модуле они бывают одно и двухместными, рассчитанными на подключение соответствующего количества приборов. При желании в продаже можно найти и изделия, имеющие 3-4 гнезда и более. Последние чаще всего оформляются как стандартные удлинители-переходники с выключателем.

Удлинитель бытовой электрический (переноска)

По дополнительным опциям

К дополнительным опциям, имеющимся в некоторых моделях, относят:

• Наличие предохранительного устройства, ограничивающего доступ детей.
• Защита от попадания внутрь влаги и капель воды.
• Встроенный таймер.
• С выключателем сети и подсветкой.
• С USB-разъемами.
• Со счетчиком потребления.

В первом случае в изделиях предусмотрены защитные планки, закрывающие отверстия под штыри (при значительном усилии со стороны взрослого человека они сдвигаются в сторону). Защищенные от влаги розетки имеют специальное исполнение и дополнительно оснащаются пластиковой крышкой, исключающей возможность попадания капель воды во внутреннюю часть корпуса.

Различные виды розеток

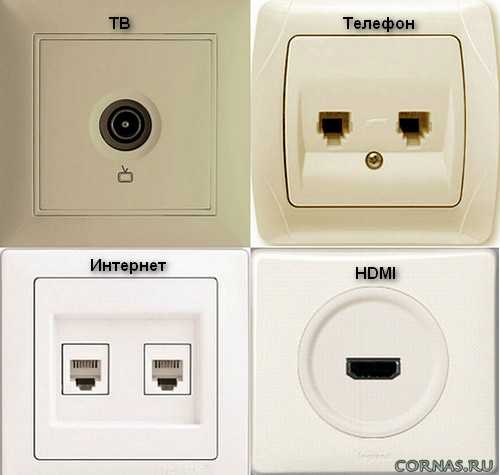

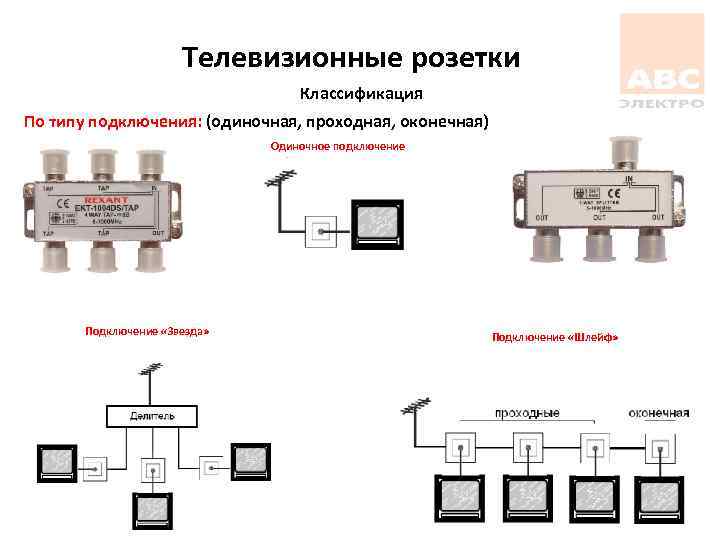

Розетка антенная

Розетка для интернета

Розетка с крышкой

Розетка со шторками

Розетка с таймером

Розетка с USB

Розетка с УЗО

Розетка с ваттметром

Розетка с wifi

Розетка на дин рейку

Розетка с выталкивателем вилки

Розетка с подсветкой

Наличие таймера позволяет включать и выключать сеть в заранее заданное время, а несколько USB-разъемов – подключать к ней устройства для зарядки напряжением 5 Вольт. Последняя опция (счетчик электроэнергии) не получила повсеместного распространения и используется крайне редко.

Какие бывают интернет розетки

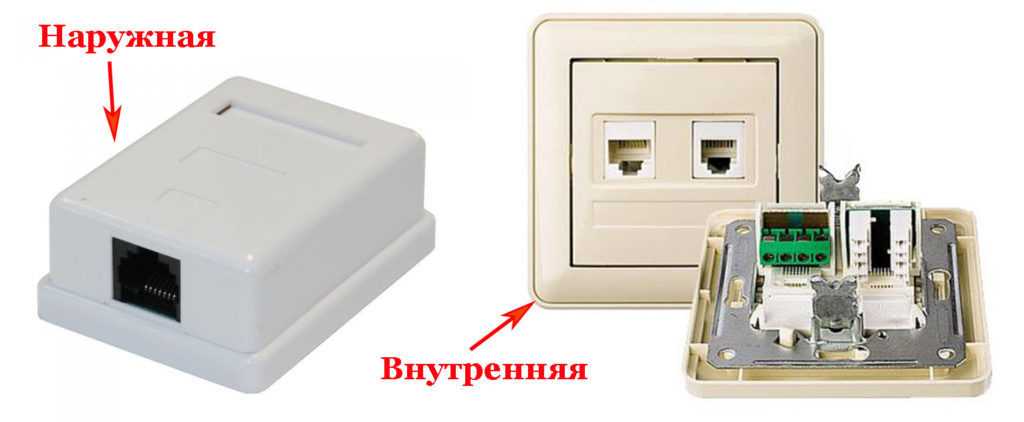

Интернет розетку rj 45 можно встретить в двух различных вариантах:

• Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
• Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.

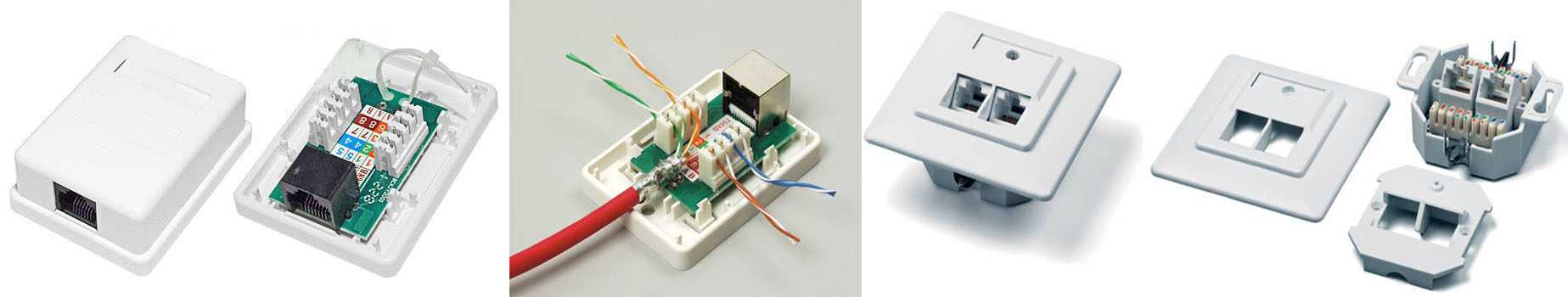

Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену. Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.

Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.

Схема подключения

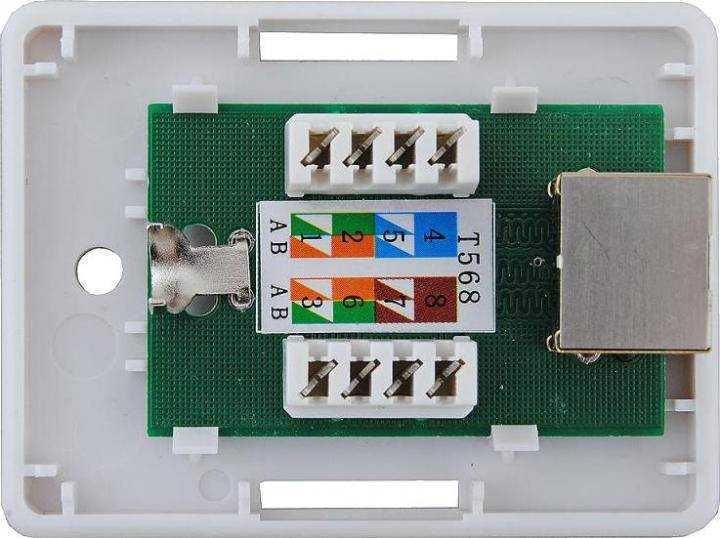

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

• Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
• Т568B, «вариант B» – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Как правильно подключить розетку

Сама розетка состоит из трех частей – основания (укладывается в подрозетник), штекера и защитной декоративной крышки. Подключение к штекеру производится через клеммную пластину. Чтобы до нее добраться, нужно перевернуть розетку, положив ее “лицом” на стол и найти там фиксатор, Обычно он выполняется в форме кольца белого цвета, через которое проходит кабель. Чтобы снять кольцо, нужно просто повернуть его влево или вправо, чтобы оно вышло из зацепления, и вытянуть клеммник наружу. В некоторых устройствах используется автономный клеммник, поэтому снимать его не придется.

Перед подключением снимите с розетки переднюю планку, чтобы она не мешала вам. Далее можно переходить к подключению кабеля. Просуньте его в клеммник, снимите внешнюю изоляцию. При подключении розетки для интернет кабеля не нужно бояться электричества – оно не идет по кабелю. Но правильнее все же укладывать жилы, не коротя их, особенно если второй конец кабеля уже подключен к работающему роутеру.

Снимайте изоляцию с кабеля примерно на 5-7 см (все зависит от типа розетки). Разберите жилы на пары по цветам (сделать это несложно, поскольку они сплетены друг с другом – желтый с желто-белым, зеленый – с зелено-белым и пр). Концы жил зачищать не нужно. Делайте все аккуратно, не изгибайте провода под 180 градусов и не перетягивайте их – они достаточно хрупкие.

Что делать дальше? Посмотрите на свою розетку или клеммник – есть ли на них схема подключения. Если нет – то воспользуйтесь нашей. Обычно на клеммниках проставляются цвета, что помогает подключить жилы.

Чем объясняется потребность в розетках

Розетка компьютерная двойная 2 X RJ45 Cat5e VIKO Linnera Белая

Любой пользователь Интернета может сказать, что при наличии роутера монтаж ЛАН розеток по всей квартире будет излишней мерой и дублированием функций. Однако им возразит множество людей, беспокоящихся о своем здоровье и старающихся снизить уровень генерируемых прибором высокочастотных излучений.

Существует еще один веский довод в пользу того, чтобы LAN розетка устанавливалась в отдаленных комнатах частного жилого дома или городской квартиры. Он заключается в том, что даже самые дорогие и продвинутые роутеры не в состоянии перекрыть значительные пространства, занимаемые современными строениями. В их границах обязательно найдется точка, где сигнал ослаблен настолько, что уверенной связи не будет. В городских квартирах таким местом является удаленная от роутера лоджия, где выход в Интернет в летнее время также востребован.

Обжим коннектора RJ-45

Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».

В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Как правильно подключить витую пару

Это заключительный этап нашей работы. Но сначала – снова немного теории. Розетки для интернета бывают двух видов:

• предназначенные для внутреннего монтажа, при котором коробка вставляется в стенную нишу, а уже в коробку монтируется контактная группа розетки. Снаружи коробка декорируется пластиковой панелью;
• внешний монтаж предполагает, что корпус интернет-розетки будет выступать из стены. Обычно такая розетка имеет форму параллелепипеда и состоит из основного корпуса, в котором монтируется контактная группа, и декоративной крышки.

Наибольшее распространение получили розетки с 1-2 разъёмами. Принцип их подключения одинаков: провода вставляются в специальные контакты, оснащённые микроножками, их оплётка при этом прорезается, обеспечивая надёжное соединение.

Рассмотрим особенности подключения настенной розетки. Обычно производители помещают в розетки готовую цветовую схему, подсказывающую, какой провод куда подключать, чтобы не напутать. Она соответствует прямой схеме, используемой при обжиме коннектора типа RJ-45.

Корпус монтируем на стене таким образом, чтобы выходные отверстия для кабеля располагались вверху, а разъёмы, идущие к компьютеру или другому потребителю, внизу.

Дальнейшая подробная инструкция, как подключить кабель к стандартной настенной компьютерной розетке:

• с оконечной части витой пары снимают оплетку, выполнять эту операцию нужно аккуратно, чтобы не пострадала изоляция;
• на монтажной плате находим специальный хомут, просовываем в него провод, убеждаемся, что после фиксации голый провод находится ниже хомута;
• теперь вставляем провода в микроножки, согласно цветовой схеме. Старайтесь протянуть провода до нижнего края контактной группы. Как только провод достигнет ножей, вы должны услышать характерный щелчок, означающий, что провод сел на место. Если щелчка нет – завершаете операцию обычной отвёрткой с плоским лезвием, проталкивая ею провод вниз. Вместо отвёртки можно использовать тыльную сторону лезвия ножа;
• после закрепления проводов обрезаем лишние куски;
• закрываем коробку сверху декоративной крышкой.

Рассмотрим вариант подключения внутренней интернет-розетки

Опустим процедуру монтажа самой коробки, нам важно понять, как подключаются провода. Здесь вы столкнётесь с проблемой, как разобрать интернет-розетку, чтобы иметь доступ к контактной группе, представляющей собой небольшую керамическую плату с интегрированными контактами-микроножами

Провода необходимо подключить к этой монтажной пластине, а после завершения операции останется собрать корпус обратно. Но сам процесс может сильно различаться в зависимости от компании-производителя и модели.

Подключение интернет-розетки производства компании Легранд (один из наиболее известных производителей таких изделий) начинается с демонтажа лицевой декоративной крышки. Внутри будет видна пластиковая крыльчатка белого цвета, которую необходимо провернуть в направлении стрелки. Это действие откроет доступ к контактной пластине, на которой будет нанесена цветовая схема подключения проводов. Останется только вставить их в гнёзда способом, описанным выше.

Подключение интернет-розетки, произведенной фирмой Schneider производится по-другому алгоритму:

• поскольку такие розетки двойные, снимаем с обоих проводов изоляцию на расстоянии порядка пяти сантиметров от концов;
• разъединяем 4 пары проводов, чтобы все восемь были расположены отдельно;
• поочерёдно подключаем провода к клеммнику в соответствии с цветовой схемой;
• зажимаем клеммы;
• монтируем розетку;
• осуществляем тестирование подключения интернет-кабеля.

Рассмотрим, как осуществить соединение интернет-розетки от бренда Lezard. У этих изделий декоративная панель и рамка фиксируются болтовыми соединениями, которые открутить легко. Что касается контактной пластины, то здесь используется крепёж на зажимах. При подсоединении проводов необходимо в соответствующих местах отвёрткой аккуратно отжать контакты

Для демонтажа контактной группы без фанатизма надавливаем на верхние защёлки и осторожно тащим контактную группу на себя. Теперь нужно демонтировать пластиковую крышку, служащую для прижима и изоляции проводов

Её снимают тоже отвёрткой, поддевая боковые отростки, но поскольку материал упругий, усилия здесь потребуются значительные. Главное – не сломать пластик. Он хоть и твёрдый, но хрупкий. Осталось завести провода согласно цветовой схеме и зажать их, а затем собрать коробку и установить на место.

Алгоритм установки

Прежде всего, необходимо проложить кабель связи. Укладывать его можно как снаружи, так и внутри стенного массива. В последнем случае процедура усложняется и дальнейшее обслуживание затрудняется. Однако это навсегда избавляет от наличия большого количества проводов и ухудшения эстетики интерьера.

Алгоритм действий состоит из следующих этапов:

• Выполняется разметка пролегания трассы с учетом уже монтированных коммуникаций.
• Схема составляется так, чтобы учитывались не только удобные места для подключения розеток rj45, но и ограничения радиуса загиба кабеля, например, Cat 5e или иных модификаций.
• Если укладка делается в бетонной/кирпичной стене, предварительно проделывается паз.
• Подбирается кабель. В идеале он должен иметь минимальный радиус изгиба, хорошую эластичность и срок службы не менее 20-30 лет.

Видео-пример по установке интернет-розетки:

• Проводник укладывается в гофру, в которой он должен свободно двигаться, и далее в штробу.
• Паз заделывается, и выполняется отделка стен.

По завершении подключается розетка по следующей технологии:

• Выполняется разборка корпуса, отсоединяется передняя часть.
• Изучается цветовая схема проводной разводки на задней стороне корпуса. Как правило, выбирается вариант В.
• Далее чтобы подсоединить к интернет-розетке кабель, производится ее обжим. Делается это согласно выбранной цветовой схеме – то есть когда проводки и контакты совпадают по оттенку.
• После того как проводники зафиксированы зажимом, проверяется качество передачи путем пробного соединения с подключенным гаджетом.
• В завершении корпус собирается, и розетка устанавливается и закрепляется на своем месте в стене.

Крепление проводников к контактам коннектора осуществляется по следующему алгоритму:

• С кабеля счищается слой изоляции на величину 7 см от края.
• Далее пары проводников раскручиваются и выпрямляются.

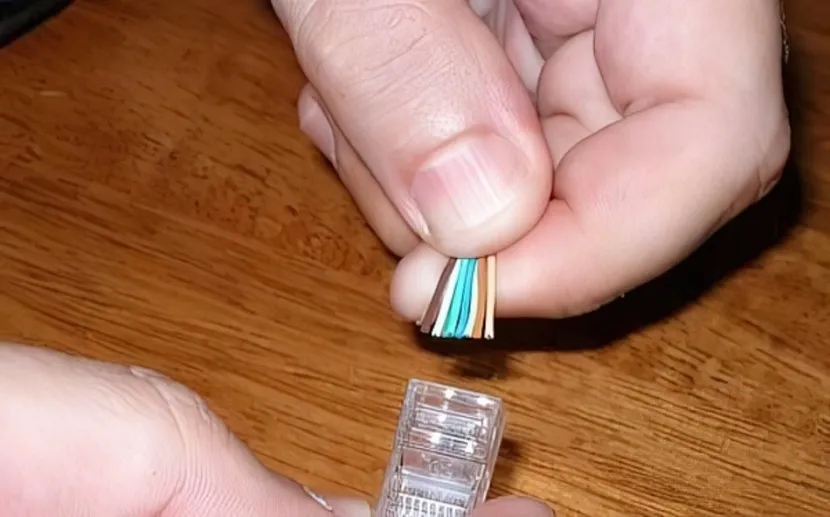

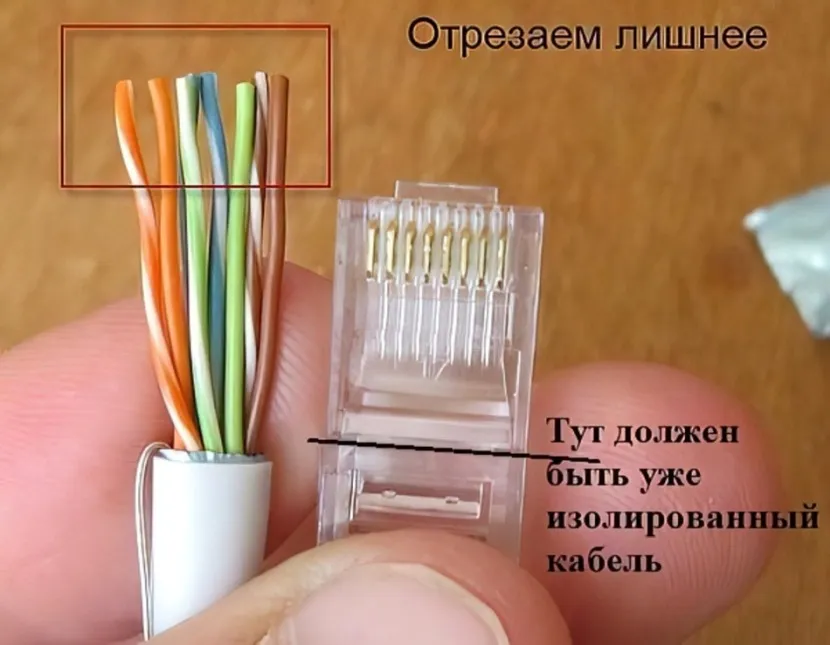

• Затем проводки отмеряются по коннектору, и лишнее обрезается.

Длина проводников должна быть такой, чтобы внешняя изоляция подходила точно под край коннектораИсточник kak-sdelano.ru

После этого провода укладываются в коннектор, расположенный защелкой вниз.

Провода кабеля запускаются в коннектор, направленный защелкой внизИсточник kak-sdelano.ru

• При этом каждый проводок попадает в своеобразную канавку.

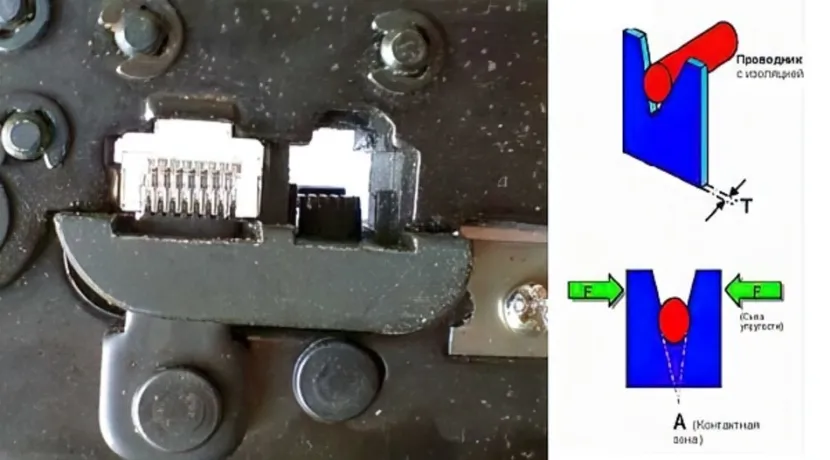

• В завершении с помощью клещей коннектор сдавливается – в результате выступы прорезают изоляцию и создается надежное соединение между проводами и контактами.

Схема действия клещей для обжима кабеля в коннектореИсточник kak-sdelano.ru

Видео-ролик по монтажу интернет-розетки:

Заключение

Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.
