Светильник настенный на солнечной батарее старт инструкция… подготовительные работы

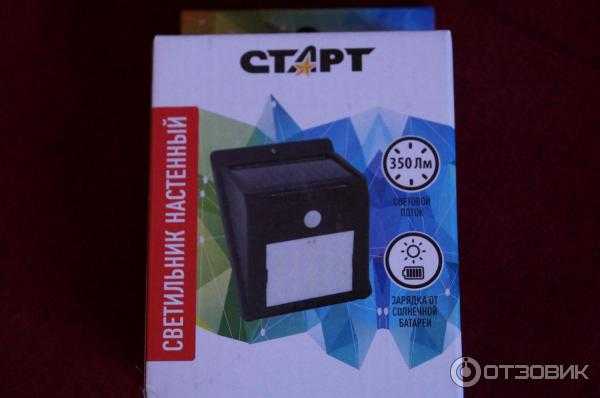

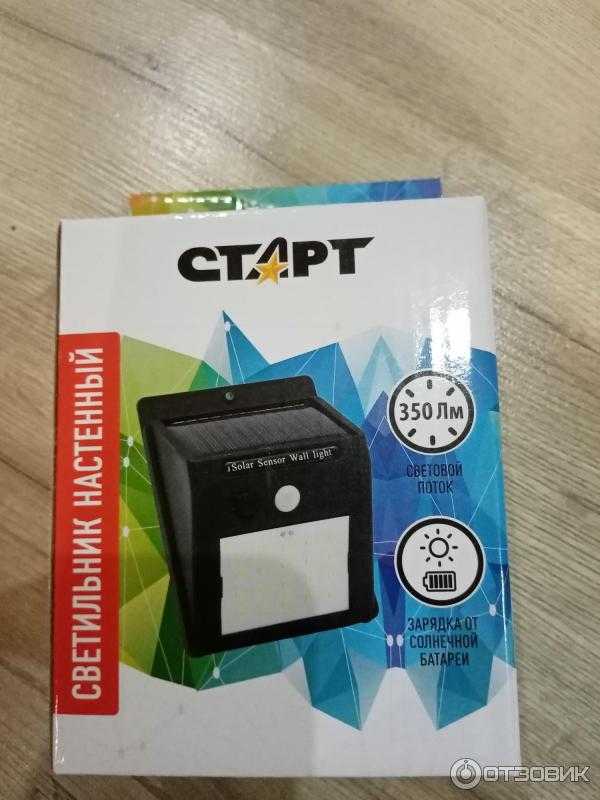

Светильник «Старт» с зарядкой от солнечной батареи из магазина «Светофор».

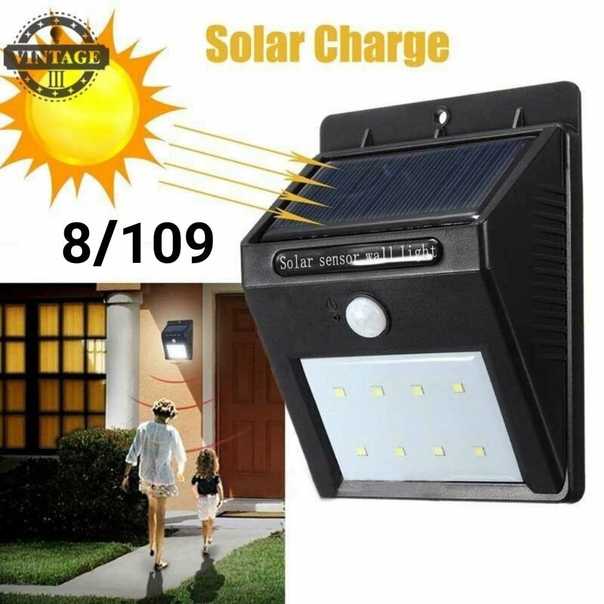

Купил светильник настенный «Старт» с зарядкой от солнечной батареи в известном, дешевом магазине «Светофор». На моем канале уже была статья про садовый светильник ( Купил и разобрал самый дешевый светильник на солнечной батареи. Из рубрики что там внутри? ) и вот, новый, более мощный и более дорогой светильник.

Характеристики и особенности светильника

Особенности этого светильника:

заряжается от солнечной энергии
имеет светодиодную матрицу типа «прожектор»
датчик движения
крепится он на стену

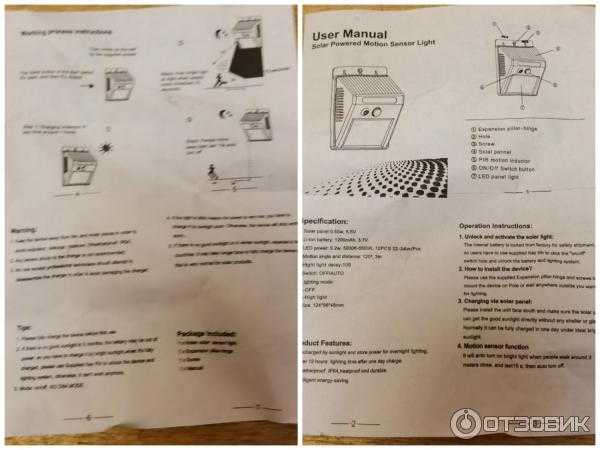

Технических характеристик в интернете как и инструкции я не нашел. Нашел только вот такой сайт: https://nashstart.ru , не знаю официальный ли это сайт или просто сайт магазин который «косит» под официальный, но там я не нашел подобного светильника. Поэтому приведу характеристики тут в печатном виде.

Солнечная панель: 0,55 Вт.
Световой поток: 350 Лм
Аккумулятор: Li-Ion 3,7 В. 1200мАч
Уровень защиты: IP 65
Угол определение движения: 120гр, 5 м.
Продолжительность освещения: 15 сек/30сек
Переключатель: ВЫКЛ / АВТО
Размер: 102х53х103

Маркировка IP65 обозначает: 6 – полная защита от песка и пыли; 5 – защищен от струй воды со всех сторон, таким образом датчик может находится под дождем. О других характеристиках мы поговорим ниже

Стоимость его на момент покупки 213 рублей

Разбираем светильник

Для того чтобы разобрать светильник нужно открутить один шуруп на задней панели.

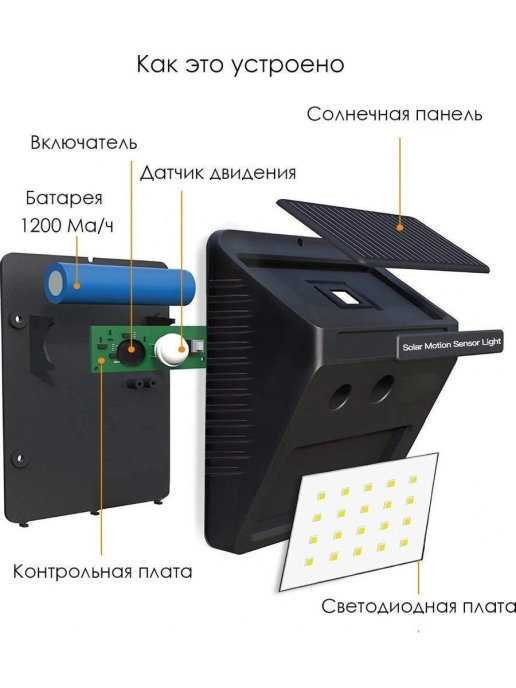

Внутренности: аккумулятор без маркировки , одна плата и провода от матрицы светодиодов и солнечной батареи.

Отдельно плата виден датчик движения и кнопка

Достаем плату хорошо виден датчик движения и кнопка.

На обратной стороне нас будет интересовать микросхема, но она без маркировки, причем маркировка не стерта, чип не отфрезерован. Она не нанесена изначально, вот такая китайская защита от копирования.

Солнечная батарея

Обратимся к солнечной панели она выдает нам 0,55 Вт. Это из характеристик на коробке.

Ее структура говорит о том что она изготовлена из монокристаллического кремния. Стоимость такой панели одна из самых высоких, но и КПД то же высокое, достигает 25 %. Правда, разброс параметров может быть большим так как в дело идут отходы производства от промышленных солнечных панелей, но зато снижается цена. Еще одна проблема, это покрытие. Дело в том, что такие панели покрыты слоем резиноподобного пластика который деградирует на свету и постепенно темнеет. А что вы хотите, УФ фильтры дело дорогое! Поэтому со временем выработка электричества уменьшается и нужно либо смирится, либо выкинуть, либо полировать поверхность и покрывать лаком. Ниже для примера как выглядит аморфный кремний, это из прошлой статьи: » Купил и разобрал самый дешевый светильник на солнечной батареи. Из рубрики что там внутри? «

Итак внутренности мы рассмотрели, но ничего толкового сказать не можем так как нет маркировки на двух основных компонентах аккумуляторе и микросхеме.

По отзывам из интернета служит данный светильник довольно долго, но как всегда ломается кнопка из за влажности коррозируют контакты и деградирует аккумулятор из за постоянного недозоряда.

Если бороться с недозорядом невозможно, нужно отдельно подзаряжать светильник, а как мы видим аккумулятор несъемный, он припаян. Это усложняет заряд отдельно батареи, но все можно сделать при желании.

Плюсы и минусы использования

Применение на участке осветительных приборов, реагирующих на движение, имеет ряд плюсов:

удобство эксплуатации – лампочка включается сама, как только человек попадает в зону охвата сенсора и отключается в пустом помещении;
экономия электричества до 80%;
возможность монтажа осветительного прибора в местах, где нет проведенного электричества;
возможность использования прибора для оповещения хозяев дачи о несанкционированном вторжении постороннего на участок.

Минус таких светильников в частой реакции чувствительного сенсора на любое движение. Например, свет будет загораться не только при подходе человека к зоне контроля, но и при приближении животного, птицы.

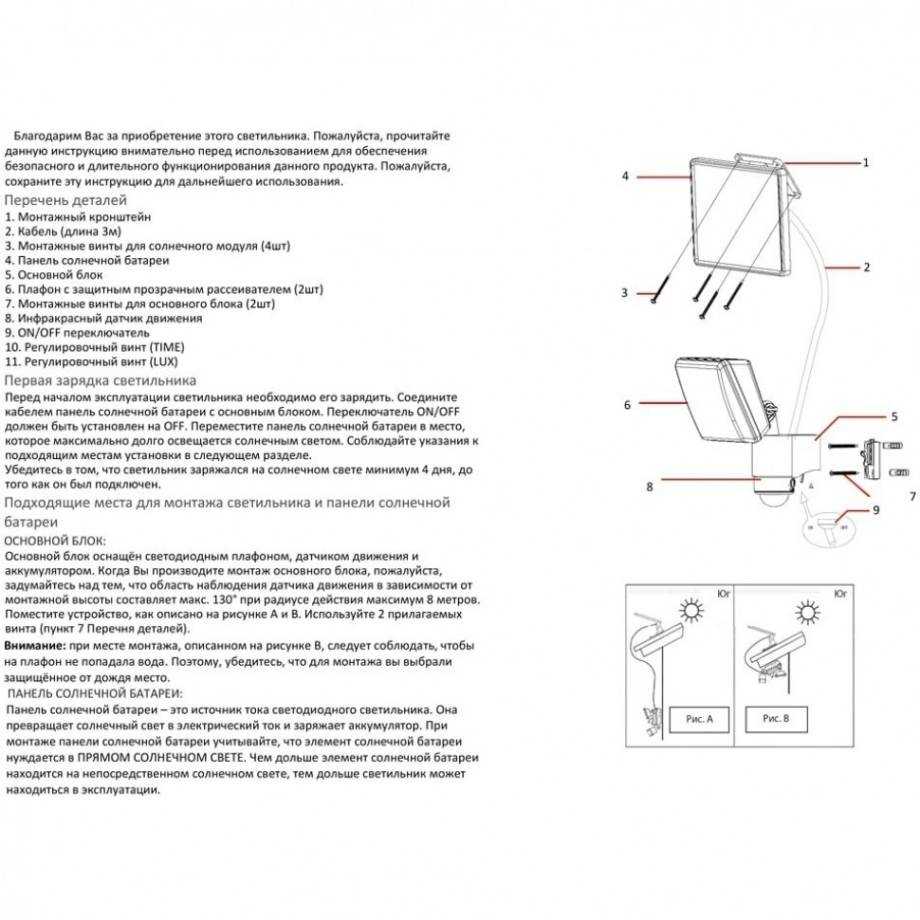

Настройка (регулировка) светильника с датчиком движения

В нашем светильнике со встроенным датчиком движения присутствует три параметра доступных для регулировки, это:

1. Установка радиуса действия (чувствительности) датчика движения

3. Установка порога срабатывания сумеречного выключателя

Все настройки выполняются с помощью трех регуляторов, спрятанных под плафоном светильника, на корпусе.

1. Установка радиуса действия (чувствительности) датчика движения Эта регулировка позволяет настроить расстояние, на котором датчик движения, встроенный в светильник, сможет определять перемещения. Возможный диапазон регулировки от 1 метра (крайнее левое положение) до 8 метров (крайнее правое положение).

2. Регулировка времени (продолжительность включения) Этот регулятор устанавливает продолжительность включения светильника. Диапазон регулировки от 5 секунд (крайнее левое положение) до 15 минут (крайнее правое положение). При обнаружении движения, в период, когда светильник уже включен, таймер сбрасывается и отчет времени начинается сначала.

3. Установка порога срабатывания сумеречного выключателя. Требуемый порог срабатывания светильника устанавливается в диапазоне от 2лк (регулятор повернут влево) до 2000лк (регулятор повернут вправо).

Данной регулировкой, вы сможете настроить степень освещенности, при которой будет включаться светильник. Так, если помещение в дневное время освещается естественным солнечным светом, нет никакой необходимости в работе светильника и изменив порог срабатывания, вы заставите светильник включаться лишь в темное время суток.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

5 советов по выбору уличных светильников c датчиком движения Если все же принято решение об использовании автономных светильников, следует изучить типовое устройство и конструкцию одного из них. Спрашивайте, я на связи!

Основные характеристики

Качество подобного устройства определяется применяемым кремнием. В недорогих светильниках используют его поликристаллическую или аморфную разновидности. Монокристаллический кремний может работать в любой сезон, он стоек к агрессивному воздействию. Если нет возможности приобрести монокристаллический элемент, лучше использовать мультикристаллические солнечные батареи.

Для придания долговечности изделиям их покрывают специальной пленкой.

Производители стали изобретать маркетинговые ходы для скрытия некоторых изъянов своей продукции. В частности, поликристаллические устройства стали называть уличными светодиодными фонарями, но срок их нормальной службы составит только один сезон.

Длительным сроком эксплуатации могут похвастаться брендированные устройства. Здесь достаточно мощный фотоэлемент, солнечный свет в него попадает в глубокие слои, что обеспечивает стабильную работу светильников в течение продолжительного времени. У китайских светильников толщина фотоэлемента сравнима с фольгой, поэтому срок службы его гораздо меньше.

На освещение оказывает влияние и структура стекла. При преобладании дней с пасмурной погодой лучше использовать текстурированное стекло, поскольку оно накапливает излучение, в то время как гладкая поверхность способствует его частичному отражению. Наиболее дорогое и долговечное покрытие — закаленное стекло.

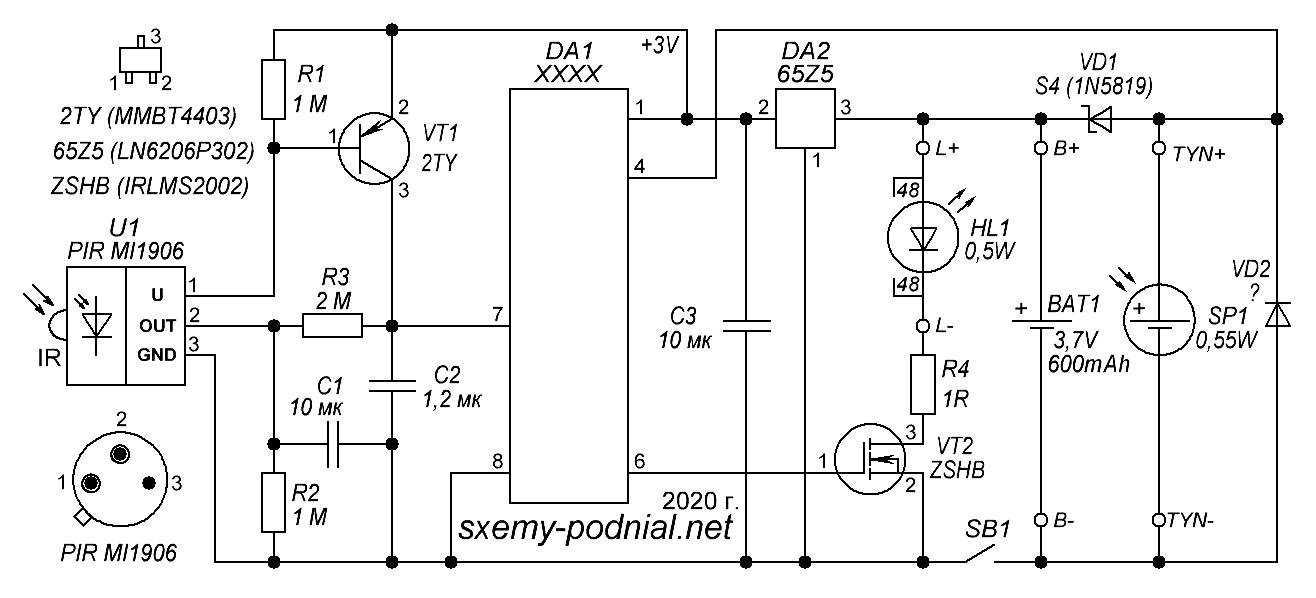

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

Принципиальная схема

Как она работает:

В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
Диод D1 препятствует разряду аккумулятора через солнечную панель.
С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

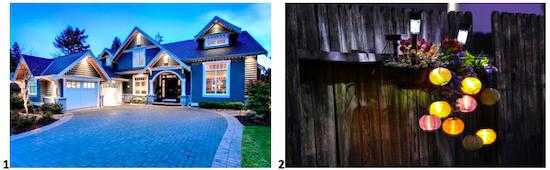

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.

Расположение светильников на потолке

Независимо от наличия или отсутствия датчика движения светильники на потолке располагают максимально равномерно для качественного и эффективного освещения всего помещения. Не забывайте, что основное предназначение светильника — излучение света. Для начала выполните расчет необходимого числа ламп, устанавливаемых на потолок.

Существуют следующие стандарты для светодиодов:

Для комфортного времяпровождения в гостиной на 1 кв. м должно быть не менее 3 Вт.
В санузле и спальне — 2 Вт/кв. м (больше не нужно).
Меньшие требования предъявляются к прихожей — 1 Вт/кв. м.
В детской комнате есть игровая зона и место, где ваш ребенок будет выполнять домашние задания, поэтому здесь уровень освещенности высокий — 8 Вт на 1 кв. м. В таком случае нужно добавить диммер и отдельные выключатели для частичного или полного освещения, в зависимости от потребностей ребенка.

В зависимости от конкретного помещения индивидуальным будет непосредственное расположение светильников. В ванной комнате точечные приборы размещают по всему периметру на одинаковом расстоянии, чтобы избежать образования зон со слабым освещением.

В гостиной помимо расположенной по центру потолка люстры желательно расположить вдоль длинных стен точечные светильники, обеспечивающие приглушенный свет при отключении основного источника. Освещение в спальне практически такое же, как и в гостиной, за исключением выбора менее яркой люстры. Отличным вариантом станет применение диммера для регулировки яркости, настольной лампы и бра.

В детской комнате располагайте светильники равномерно по периметру помещения. Повысьте их плотность (количество) в рабочих зонах — игровой и для занятий. Аналогично поступите на кухне с местом приготовления пищи.

Где устанавливаются

Существует много вариантов установки садовых светильников. Как правило, используется несколько типовых дизайнерских решений, подходящих для большинства объектов. Среди них часто практикуется монтаж настенных фонарей, располагающихся на фасаде здания. Местами креплений служат наружные стены домов и другие вертикальные поверхности (рис. 1).

Данный способ установки требует внимательного выбора точек размещения, поскольку корректная работа будет зависеть от интенсивности потока солнечных лучей. В пасмурные дни заряд АКБ может быть низким и его не хватит на всю ночь. Поэтому рекомендуется дополнительно устанавливать традиционные дублирующие светильники.

Часто применяется уличный садовый фонарь, устанавливаемый на столбе (рис. 3). Вначале они применялись для освещения городских улиц, а в настоящее время нашли широкое применение на дачах и в загородных домах. Фонари выполняют не только осветительную, но и декоративную функцию.

Газонные светильники (рис. 5), устанавливаются непосредственно на земле. Они оборудованы небольшой ножкой, втыкаемой в грунт или специальной опорой достаточной высоты. Такие приборы легко устанавливаются в любом месте и могут быть перенесены при необходимости.

Покупаем светильник на солнечных батареях

На современном рынке выбор светильников для работы на придомовой территории довольно велик. Не трудно и растеряться от такого разнообразия.

Мы подскажем, на что следует обратить внимание в первую очередь

Мощность

От того насколько мощным будет источник света зависит и площадь освещаемого пространства. Современные реалии таковы, что покупатель уже знает преимущества светодиодных ламп. Для моделей, которые будут использоваться для подсветки дорог или художественного оформления сада мощные модели не нужны.

Для того чтобы лучше ориентироваться людям на машинах на территории загородных участков есть более мощные модели.

Чтобы облегчить ориентирование среди всего многообразия лампочек мы собрали в одну таблицу все лампочки:

светодиодные;
люминесцентные;
лампы накаливания.

И сгруппировали их по мощности:

Класс защиты

Так как предполагается, что наши светильники будут использоваться на улице, то параметр “Класс защиты” показывает насколько наш светильник защищён от воздействий внешней среды.

Нам важна характеристика прибора по классу IP.

Из таблицы хорошо видно, что для уличных светильников оптимальным будет класс защиты IP44, но можно и выше, а стоить будет дороже.

Но таблица только помогает подобрать нужный прибор с нужным классом защиты. А, вообще говоря, нужно сначала ориентироваться на климатические особенности местности, где этот фонарь будет установлен.

Материал корпуса

Вот тут трудно давать советы. Нет, конечно, чтобы наружное освещение больших территорий служило долго, нужнее прочные и долговечные материалы.

А если это декоративные светильники, то их корпус может быть изготовлен из чего угодно — металл, пластик, стекло да даже дерево. Тут важнее сами солнечные батареи. Они должны быть качественными.

Виды светильников и способы установки

Как уже говорилось, разнообразие светильником большое.

По виду и способу монтажа они разделяются на:

Грунтовые — в основном используются для оформления садовых тропинок, подсветки, как элемент декорации или ориентир. Длину и высоту ножек можно подобрать по своему вкусу.
Настенные — очень выгодно выделяют участок стены. Может применяться и как элемент подсветки придомовой зоны.
Подвесные — можно подвесить в любом месте придомовой территории. Монтировать либо на цепях, или на тросе и тому подобное.
Встраиваемые — углубляются в элемент конструкции. Служат как подсветка садовых дорожек или мест парковки.

Разновидности фонарей на солнечных батарейках

Что сегодня предлагают компании-производители?

Модели в виде столбов с фонарями наверху, которые втыкаются в землю заостренным нижним концом. Есть в этой категории светильники, которые надо обязательно закапывать и даже цементировать. Высота их варьируется от наземных, то есть, уложенных прямо на грунт, до 2,5-метровых столбиков.
Болларды.
Настенный вариант. Их можно крепить на любую поверхность, в качестве которой может выступать забор, стена дома или любой другой постройки на участке.
Встроенные. Эти модели используют для освещения лестниц. Хотя дизайнеры умудряются использовать их во многих местах, главное – включить фантазию.
Подводные. Из самого названия становится понятно, где эти светильники могут быть использованы

Обратите внимание, что их монтаж производится до заполнения водой чащи водоема.
Водонепроницаемые. Эти фонари в виде шаров, водных цветков (лилий) и других форм располагают прямо на воде

То есть, запускают в пруд, освещая гладь водоема. Светящиеся предметы все время находятся в движении после каждого дуновения ветерка.
Сегодня производители предлагают декоративные фонари в виде птиц, бабочек и так далее. Их обычно устанавливают в клумбы.
Гирлянды. Вроде бы ничего необычного в гирляндах нет. Это традиционный элемент дизайна. Но фишка и состоит в том, что этот вид освещения никуда не надо подключать, что создает удобства установки и создания форм и фигур. Ими украшают деревья и кустарники, устанавливают под свесами кровель, обрамляют лестницы и веранды.

Обратите внимание, в чем удобства использования данного вида уличных фонарей. Все дело в том, что любой садовый фонарь из вышеперечисленного списка можно установить там, где вам необходимо

То есть, хотите на улице, хотите внутри дома

Важно, чтобы батарея располагалась на солнце. Поэтому тщательно подбирайте место ее установки

И еще одно замечание. В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения.

Кстати, если дополнить конструкцию светильников, работающих на солнечных батареях, датчиком движения, то энергии их аккумуляторов может хватить не на один день. Так что экономичным людям над этим стоит подумать.

В чем отличия моделей уличных фонарей

В первую очередь потребители обращают свое внимание на внешние атрибуты. Современные садовые фонари могут изготавливаться из металла, дерева или пластика

Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет. И при этом свой первоначальный внешний вид они не утрачивают.

Деревянные уличные светильники обрабатываются антисептиками и составами, которые отпугивают грызунов и не дают древесине растрескаться. Ну а пластик ничем не обрабатывают, потому что он сам не боится природных нагрузок.

А вот плафоны светильников могут быть изготовлены из стекла разной структуры;

Закаленное, которое считается самым надежным.
Гладкое прозрачное. У него самая высокая пропускная способность.
Рефлекторное.

Что касается типов аккумуляторов солнечных батарей, то их всего два:

Никель-металлогидридный – дорогой, но с большим сроком службы.
Никель-кадмиевый.

Принцип работы солнечной батареи

По типу светочувствительного элемента разделение такое:

Поликристаллический.
Мультикристаллический.
Монокристаллический.

Первый – самый дешевый. Уже через год эксплуатации их зарядки хватает от силы на четыре часа. Вторые, если правильно эксплуатировать уличные фонари, прослужат несколько лет. Третьи – самый дорогой вариант, но работает очень долго. Элемент покрывается специальной оксидной пленкой, что не позволяет свету рассеиваться.

Лучшие настенные фонари для сада с солнечной батареей

Позволяют эффектно освещать фасады домов, заборы, двери. Возможность размещать устройства на значительной высоте делает их популярными на рынке.

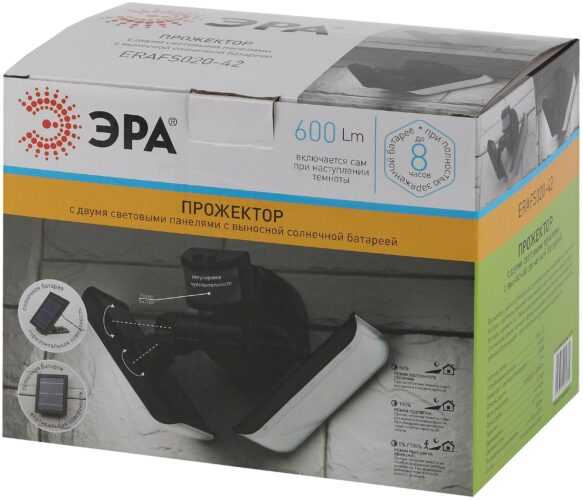

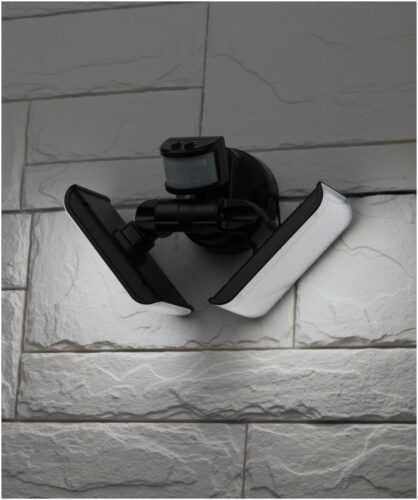

1. ЭРА Фасадный светильник ERAFS020-42 светодиодный

Способен «подстроиться» под каждого благодаря поворотным панелям. Такая конструкция позволит регулировать направление света индивидуально. Чаще всего устанавливается вдоль стен дома, на террасе, беседках или гараже. Источником света служат 50 светодиодов. Цветовая температура – холодная белая. Аккумулятор рассчитан на 8 часов автономной работы. Три режима: постоянное свечение, подсветка и датчик движения решают сразу несколько задач по благоустройству территории.

Преимущества:

многофункциональный;
мощная батарея;
хорошая площадь освещения;
можно настраивать направление света;
высокая степень защиты от погодных проявлений.

Недостатки:

не выявлены.

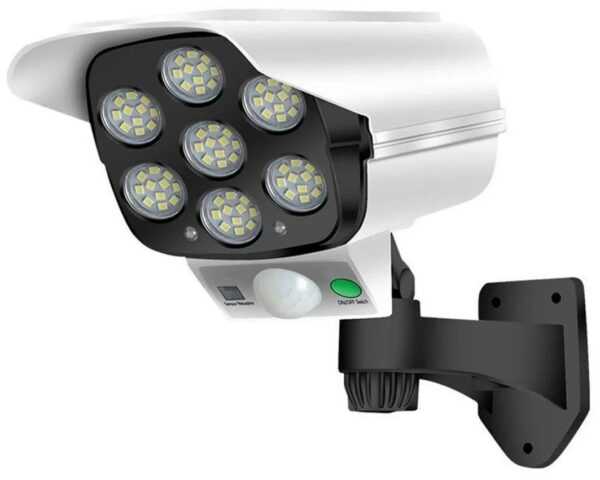

2. Haifish Уличный фонарь на солнечной батарее

По внешнему виду напоминает видеокамеру, поэтому вполне способен напугать непрошенных гостей. Однако главная особенность – много функций по демократичной цене. Здесь можно менять угол направления свечения, настраивать разные режимы работы при помощи пульта ДУ и экономить заряд батареи за счет датчика движения. Время зарядки составляет 8 часов. Чувствительность к свету предотвращает внезапное включение устройства, даже в пасмурную погоду.

Преимущества:

соотношение цены и качества;
три режима работы;
дистанционное управление;
датчик движения;
легко устанавливать, перемещать при необходимости.

Недостатки:

не выявлены.

3. BRADEX Светильник уличный TD 0404 2 Вт

Этот диодный уличный фонарь выполнен в стиле хай-тек. Предназначен для освещения фасадов домов, гаражей. Отсутствие проводов и автономность батареи до 8 часов позволяют брать устройство в путешествия, кемпинг. Высокая степень защиты пластиковых элементов
