Устройство

При рассмотрении сплит-системы кондиционирования необходимо изучить конструктивные особенности каждого из блоков.

В составе внутреннего компонента входит:

1. Испаритель — радиатор, разделенный на множество пластин. Используется для передачи холода от фреона, расположенного внутри радиаторного узла.
2. Вентилятор — вал с лопастями, используется для прогона воздушного потока через радиатор (испаритель).
3. Фильтры. Условно бывают нескольких видов: тонкой / грубой чистки, плазменные. Расположены под крышкой. Грубые фильтрующие элементы нуждаются в периодической очистке, а тонкие — монтируются на грубые фильтры и тоже нуждаются в чистке.
4. Лоток для дренажа. Собирает воду, которая появляется при работе кондиционера. На следующем этапе жидкость отводится через дренажную трубку
5. Электронная плата управления. Объединяет все электрическое оборудование, датчики и другие элементы. Берет на себя функции управления всеми компонентами сплит-системы.
6. Корпус. В нем собраны все компоненты блока, отличаются в основном только дизайном.

Современные внутренние блоки имеют много встроенных функций. К основным можно отнести управление температурой, таймер, дисплей с подробной информацией о климате, очистка воздуха от пыли / дыма, ионизация воздуха и т. д.

Что касается наружного блока, то он устроен по-другому:

1. Конденсатор — радиатор из меди или алюминия. Предназначен для обмена теплом между окружающей средой и фреоном. При работе системы охлаждения происходит конденсация фреона и его переход из газообразного в жидкое состояние.
2. Компрессор — сжимает рабочий газ и обеспечивает его движению по контуру устройства.
3. Вентилятор — создает воздушный поток, который проходит через конденсатор. В дорогих устройствах предусмотрена функция регулирования частоты вращения.
4. Фреонный фильтр — находится под компрессорным узлом, защищает от проникновения медной стружки или иного мусора.
5. 4-ходовой клапан — работает на нагрев и охлаждение, применяется для изменения потока фреона внутри системы при изменении режима.
6. Электрическое оборудование. Применяется для управления сплит-системой. В устройствах инверторного типа плата находится во внешнем блоке.
7. Корпус — объединяет все элементы устройства, обеспечивает защиту от негативных факторов.

Внешний блок ставится на фасаде, на крыше, балконе / лоджии, в коридоре, на лестницах или в вестибюле метро.

Установка компрессора во внешний блок позволяет уменьшить шум классической сплит-системы до 24-26 децибел.

Условия эксплуатации

Каркасно-панельное оборудование комплектуется автоматикой, которая отвечает за корректную работу всех модулей. С ее помощью контролируются выставленные параметры работы кондиционерной системы, а также производится защита от аварийных ситуаций.

В основе автоматики лежат температурные датчики, отслеживающие температуру внутри помещений. Именно они отдают сигналы вентиляторам, которые отключаются или уменьшают скорость вращения крыльчатки. Таким способом регулируется температурный режим, или перекрываются клапаны подачи теплоносителя/хладагента.

Вся автоматика объединена центральным блоком, который считывает информацию, поступающую от контролеров (датчиков).

К условиям эксплуатации серьезных требований нет. Надо вовремя очищать или менять фильтры, проверять теплообменники на предмет свободного пространства между ребрами, так как они иногда забиваются пылью. Нужно проверять работу вентиляторов, компрессора кондиционерной установки и других приборов.

Источник

Центральные кондиционеры каркасно-панельные КЦКП

Центральные кондиционеры КЦКП — продукция, хорошо зарекомендовавшая себя в течение долгого срока производства и эксплуатации. Это качественное оборудование, хорошо дополняющее любую вентиляционную систему. Установки КЦКП представляют собой модульную структуру, имеют большой выбор типоразмеров воздухопроизводительностью от 500 до 120 000 м3/ч. Благодаря крупному ассортименту функциональных блоков бренда-производителя ВЕЗА, можно подобрать такой центральный кондиционер, который будет максимально адекватно соответствовать поставленным целям при проектировании и построении вентиляционной системы помещения.

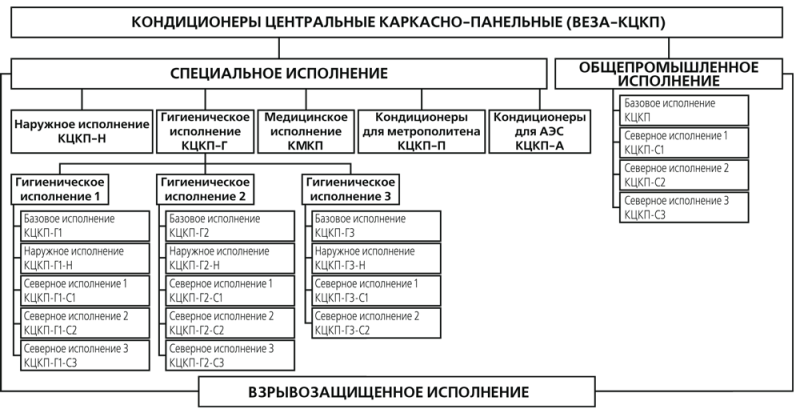

Центральные кондиционеры КЦКП ВЕЗА — разновидности

На данный момент компания-производитель ВЕЗА предлагает следующие разновидности центральных кондиционеров различного типа:

• Общепромышленный, базовый тип — КЦКП. Самые распространенные кондиционеры, производимые по обыкновенному принципу индивидуальной проектировки оборудования. Благодаря своей универсальности способны максимально удовлетворить требования практически любого проекта;
• Тип наружного исполнения — КЦКП-Н. Подойдут для тех систем вентиляции, в которых возможность внутреннего размещения элементов отсутствует. Кондиционеры этого типа осуществляют все типы процессов обработки воздуха и представлены в широком ассортименте типоразмеров;
• Северное исполнение — КЦКП-С. Эти кондиционеры предназначены для эксплуатации в условиях холодного или умеренного климата. Относятся к 3 категории и соответствуют нормам ГОСТ 15150. Выполняют весь спектр процессов воздушной обработки;
• КЦКП-Г — кондиционеры в гигиеническом исполнении. Применяются в тех вентиляционных системах, которые имеют определенные требования по гигиеническому состоянию своих узлов и элементов. Актуальны для фармакологических и прочих помещений;
• КМКП — кондиционеры для использования в медицинских помещениях. Представляют собой набор блоков для монтажа в вентиляционных системах с определенными требованиями по микроклимату и чистоте воздушной среды;
• КЦКП-А — атомное исполнение. Эти кондиционеры делаются в сейсмостойком исполнении, соответствуя определенным требованиям ОПБ-88/97, могут применяться на атомных станциях в других помещениях с оборудованием из сферы атомной энергетики;
• КЦКП-П — модели, предназначенные для использования в метрополитене или других подземных сооружениях. Делаются на основе классических моделей КЦКП, но имеют некоторые отличия в обслуживании, устройстве и наполнении.

Кондиционеры КЦКП могут иметь правую или левую сторону обслуживания, строиться в два этажа, или в два ряда. Функциональные блоки, из которых состоят установки, выполняют все процессы по обработке воздуха: фильтрация, увлажнение, охлаждение, нагрев и т.п. КЦКП комплектуются необходимым комплектом автоматики.

Источник

Технические характеристики приточных установок КЦКП

Центральные кондиционеры

КЦКП

Диаметр рабочего

колеса, дм

Производи-

тельность, тыс. м 3 /час

Статическое

давление,

Па

Частота вращения, об/мин

Скорость потока в проходном сечении, м/с

Установочная мощность, кВт

КЦ-КП 1500

1,6

0,2-0,6

240-50

3000

0,2-0,6

0,09

2

0,4-1,53

390-50

3000

0,4-1,5

0,25

КЦ-КП 4000

2

0,4-1,53

390-50

3000

0,3-1,1

0,25

2,5

0,4-3

600-50

1500-3000

0,3-2,2

0,18-0,75

3,15

0,5-5,8

1000-50

1500-3000

0,37-4,2

0,25-2,2

КЦ-КП 6000

3,15

0,5-5,8

1000-50

1500-3000

0,2-2,2

0,25-2,2

4

0,5-5,5

400-30

1000-1500

0,2-1,5

0,37-1,1

5

1,5-10,6

50-600

1000-1500

0,57-4

0,75-3

КЦ-КП 8500

4

5,5-11

30-1500

1500-3000

1,5-3

1,1-5,5

5

10,6-16

50-1500

1500-3000

4-8

3-11

КЦ-КП 12000

6,3

3-21,5

50-1200

1000-1500

0,74-5,3

2,2-11

КЦ-КП 17000

6,3

3-21,5

50-1200

1000-1500

0,53-3,8

2,2-11

КЦ-КП 25000

6,3

3-21,5

50-1200

1000-1500

0,38-2,8

2,2-11

8

8-25

100-1600

1000-1500

1-3,2

7,5-15

КЦ-КП 40000

10

12,5-55

150-1350

750-1000

1,3-5

7,5-37

Лучшие инверторные кондиционеры в пределах 40 000 рублей

Aeronik ASI/ASO-12IL3

Мощная инверторная модель настенного типа с высокими показателями энергоэффективности. Предназначена для использования в помещениях до 35 м2. Мощность охлаждения/обогрева – 3500/3600 Вт. Вентиляция, самодиагностика, пульт ДУ, поддержание заданной температуры, ночной режим, запоминание настроек, дисплей, осушение, возможность управления по Wi-Fi.

Мультифильтр очищает воздух от пыли и загрязнений. Система самоочистки не дает влаге скапливаться на теплообменнике, предотвращая загрязнение внутреннего блока.

Toshiba RAS-05BKVG-E

Настенный инвертер обслуживающий помещения площадью до 15 м2. Воздушный поток max. 8,5 м3/мин. Мощность охлаждения 1500 Вт (5000 BTU), обогрева 2000 Вт. Потребление энергии при охлаждении/обогреве 470/390 Вт. Поддерживает температуры от 17 до 30 С0. Пять скоростей вращения вентилятора. Температура работы min. -15 С0

В модели установлен карбоново-кахетиновый фильтр. Уровень шума 22/37 Дб. Автоматический режим очистки (сушки) испарителя поможет избежать появления грибка. Есть режим для сна и теплый пуск. Пользователи считают модель лучшей по соотношению цена/качество/функционал.

Panasonic CS/CU-BE25TKE

Инверторная модель настенного типа с классом энергопотребления A+. Мощность при охлаждении 2500 Вт (потребление 800 ВТ), обогреве 3150 Вт (потребление 710 Вт). Поток воздуха max. 10,3 м3/мин, уровень шума мин/макс – 20/37 дБ.

Благодаря встроенному модулю Wi-Fi можно управлять устройством не только с пульта ДУ, но и со смартфона. Есть программируемый таймер на вкл/выкл, регулировка воздушного потока вентилятора, функция самодиагностики, форсированное охлаждение.

Ballu BSAGI-09HN1_17Y

Настенная модель с инверторным двигателем обладает высокой энергоэффективностью и производительностью. Мощность охлаждения 2600 Вт (потребление 765 Вт), обогрева 2800 Вт (потребление 715 Вт). Воздушный поток до 8,33 м3/мин, уровень шума 21 дБ

В модели установлен плазменный фильтр для очистки воздуха. Множество полезных режимов, среди которых есть горячий старт, тихий ночной режим, функция турбо для мгновенного охлаждения, осушение воздуха и удаление пыли. Температура при эксплуатации min.-15 С0.

• https://TexnoGu.ru/bytovaya-tekhnika/klimaticheskaya/chto-znachit-invertornyj-kondiczioner-plyusy-i-minusy.html
• https://dantex.ru/articles/printsip-raboty-konditsionera/
• https://www.AirFresh.ru/o-konditsionerah.htm
• https://kondicionershik.ru/sovremennye-split-sistemy/
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/kak-vklyuchit-konditsioner-na-obogrev.html
• https://venteler.ru/v-chem-preimushchestvo-reversivnogo-konditsionera-pered-obychnym/
• https://VentingInfo.ru/sistemyventilyacii/mozhno-li-ispolzovat-konditsioner-dlya-obogreva-pri-moroze-i-kak-ego-podgotovit-dlya-etogo
• https://AeroClima.ru/kondicionirovanie/kak-ustroen-konditsioner-split-sistema/

Прецизионные кондиционеры – типы

Все указанные выше типы прецизионных кондиционеров имеют высокую производительность и достаточную мощность (5−100 кВт). А также все их выполненные узлы и детали надежны.

Исходя из представленных особенностей точных кондиционеров, можно выделить у них сильные стороны:

1. Все типы подобных приборов имеют высокую степень точности установленных параметров и рабочих режимов. Температура и влажность воздуха, степень активности воздушного потока – все значения будут поддерживаться с точностью по максимуму.
2. Высокий уровень надежности в условиях непрерывной эксплуатации прецизионных кондиционеров в течение 18 лет. При этом большая часть моделей, которые сегодня выпускаются, имеют функцию «Обратный запуск», что обеспечивает перезапуск оборудования автоматически при сбоях напряжения в сети или можно перезапускать его дистанционно. То есть, можно не волноваться о необходимости непрерывного контроля со стороны человека внутри комнаты с кондиционерами этого вида.
3. Все существующие модели прецизионных кондиционеров имеют высокие значения энергоэффективности, КПД, экономичностью и производительностью. Помимо того, они оборудованы системой естественного охлаждения (Free Cooling): зимой эти кондиционеры «забирают» холодный воздух извне, что приводит к низким значениям электропотребления. При этом воздух распределяется равномерно по помещению.
4. Все точные кондиционеры эффективно работают при наружных температурах – от -50◦ до +50◦.
5. Такие климатические оборудования одновременно с охлаждением воздуха выполняют его фильтрацию. Таким образом, сразу осуществляется две функции: фильтрация воздуха для комфортного дыхания и очистка от мелких частиц и пыли, что может нанести ущерб техники внутри помещения.
6. Монтаж прецизионных кондиционеров (цена – от 65 тыс. руб. до 117 тыс. руб.) выполняется только специалистами, что позволяет не беспокоиться за поломку повреждения в работе либо неприятностей прочего рода.

В договоре с компанией, выполняющей монтаж промышленного прибора, необходимо учесть такой пункт, как техническое обслуживание прецизионных кондиционеров, которые будут ее профессионалами установлены.
