Использование вентиляционных турбодефлекторов

Как сделать Дефлектор Вольперта Григоровича

Самым распространённым способом отвода газов сгорания (дымоходы) и вентиляции во всём мире является естественная тяга, которая возникает благодаря разнице температур и давления в помещении и на улице, но именно в этом и состоит проблема, так как летом грани стираются. Здесь может быть два решения: создание принудительной тяги при помощи электродвигателя с крыльчаткой либо установка дефлектора Вольперта-Григоровича или другой модели, которую можно собрать своими руками (чертеж прилагается). Последний вариант выгоден во всех отношениях – он автономен (не зависит от подключения к сети ≈220 V), не требует принудительного запуска и остановки, не нуждается в ремонте (только в профилактическом уходе), а ещё его можно сделать из подручных средств.

Каждый из этих дефлекторов предназначен для улучшения тяги

Установка дефлекторов вентиляции в частном доме

Выполнить монтаж насадки самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.

Для крепления дефлектора понадобятся:

• шуруповерт или электродрель;
• силиконовый герметик;
• саморезы.

Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает колпак, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.

Для чего устанавливаются дефлекторы

Сначала такое устройство, как дефлектор может показаться слишком сложным для того, чтобы использовать его для вентиляционного отвода, который и так демонстрирует эффективную производительность при правильном обустройстве. Но не все так просто. Турбодефлектор может значительно увеличить тягу пневматического потока в отводе, при этом не потребуется использовать различные источники энергии.

Очевидно, что, не являясь вентиляционным устройством с электроприводом, турбодефлекторы немного уступают в производительности. Но для турбодефлекторов это и не актуально, так как они используются в качестве вспомогательных устройств.

Устройство дефлектора используется для следующих инженерно-архитектурных сооружений:

• Здания технического назначения, в помещениях которых возникает высокая концентрация газов, загазованность или повышенная влажность.
• В жилых сооружениях, где могут возникнуть застои воздуха, затхлость или естественное переувлажнение воздуха. Для многоквартирных домов, в частности, используются дефлекторы для общего капитального вентиляционного хода.

Важно! Дефлекторы эффективны в том случае, если естественная вентиляция нарушена рядом факторов – обширными древесными насаждениями вокруг частного дома или граничащей высотной застройкой.

Таким образом дефлекторы весьма востребованы для оснащения вентканалов дачных домов, которые не снабжены электроэнергией для возведения принудительной вентиляционной системы. Отметим, что турбодефлектор рассчитан таким образом, чтобы создавать дополнительную тягу в зоне разряжения, которая возникает в дымоходной (воздуховодной) трубе.

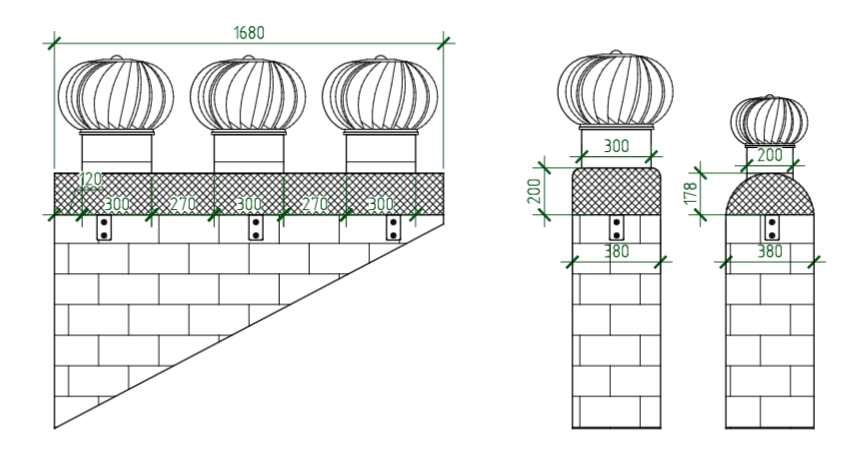

Правила монтажа турбины

Вентиляционные турбины могут устанавливаться непосредственно на скатную или прямую кровлю, на вылет дымохода или вентиляционной шахты. Место размещения зависит от области применения турбины.

Для вентиляции подкровельного пространства используют турбину с диаметром основания 315 мм. Она может обслужить 50—80 м2 кровли — точная площадь зависит от наклона кровельного покрытия — чем меньший угол, тем большее число турбодефлекторов нужно монтировать.

Для установки на скатную конструкцию выбирают самую высокую точку на скате. При усовершенствовании вентиляционных систем жилых помещений монтаж производят на вылет вентиляционной шахты.

При монтаже на плоское основание крыши нужно учитывать высоту снежного покрова и устанавливать турбодефлектор выше его среднего показателя для конкретного региона. В любом случае он не должен быть ниже 180 мм

Выполняя монтаж ротационной турбины на трубу дымохода, расчет его высоты проводят вместе с устройством. То есть турбодефлектор, как часть дымохода увеличивает его длину.

Правила размещения дымохода относительно конька остаются такими же, как и при монтаже трубы без каких-либо насадок:

• Если расстояние от конька до трубы меньше или равна 1,5 м, то трубу поднимают на 0,5 м над коньком.
• Высота трубы, размещенной на расстоянии от 1,5 до 3 м, может быть равной высоте конька.
• При отдаленности более 3 м от конька верх трубы должен находиться не ниже, чем уровень условной линии, проведенной вниз на 10° от уровня высоты конька.

Чтобы уменьшить потери тепла в зимний период через вентиляционную систему, производитель допускает использование задвижек (для жилых помещений) или регулируемых воздухозаборных устройств (для складских и производственных площадей).

Высота оголовка трубы относительно конька должна отвечать определенным правилам. Иначе, велика вероятность появления обратной тяги. И хотя с установленным дефлектором это явление исключено, но неправильное размещение трубы может привести к ухудшению движения в канале

Что такое дефлектор: принцип работы

Направление движения воздушным масс в близи дефлектора

Для того чтобы лучше понять назначение дефлектора и принцип его работы, рассмотрим схему устройства.

Дефлектор состоит из следующих частей:

• нижний цилиндр (патрубок), который крепится к краю трубы вентиляционной системы или дымохода;
• диффузор – расширенный конус, идущий от патрубка к верхней части дефлектора;
• обечайка или патрубок – внешняя часть;
• верхний конус (колпак) – монтируется вверху всей конструкции, она защищает от попадания осадков;
• кронштейны для монтажа дефлектора.

Принцип действия насадки основано на законе Бернулли. Наличие сужения в вентканале вызывает падение давления, что в свою очередь увеличивает тягу. Применяется для усиления тяги в канале за счёт эффекта Вентури: чем больше скорость движения потока воздуха при уменьшении поперечного сечения канала, тем меньше статическое давление в этом сечении. Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции.

Принцип работы дефлектора:

1. Ветер сталкивается с устройством.
2. Благодаря конструкции диффузора, поток воздуха внутри него, создает пониженное давление.
3. Разница между верхней и нижней частью вентиляционного канала возрастает.
4. Воздух из помещения поднимается вверх.

Рассмотрим далее классификации и моделей ветровых насадок.

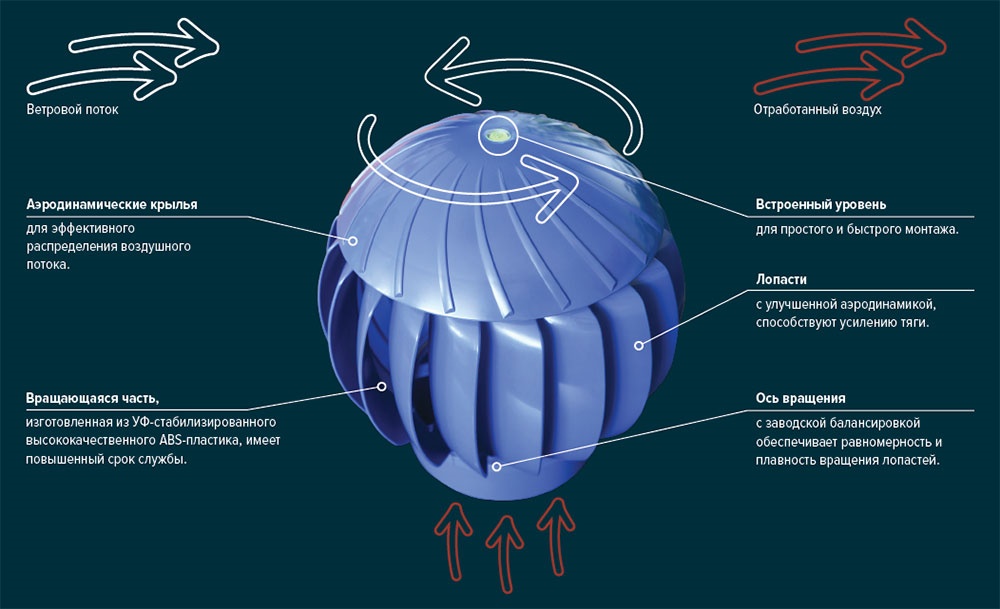

Конструкция турбодефлектора

Конструкционные особенности этого устройства трудно назвать сложными. Под воздействием силы ветра колпачок начинает вращаться, создавая при этом разрежение в трубе. Корпус, или нижняя часть, крепится непосредственно к вентиляционному отверстию.

Для установки в нижней части корпуса предусмотрено несколько отверстий под саморезы. Поскольку существуют различные варианты выхода вентиляционных каналов, то и конструкции турбодефлекторов придуманы разные. Они бывают не только круглыми, но и квадратными либо прямоугольными. Перед покупкой необходимо учесть параметры системы вентиляции, установленной в помещении.

Разновидности дефлекторов

Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.

Конструкция ЦАГИ

Дефлектор ЦАГИ

Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.

Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.

Отличительные особенности такой конструкции:

• В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
• Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
• В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.

В спокойную погоду дефлектор создает сопротивление тяги.

Модель Григоровича

Дефлектор Григоровича

Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.

Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.

Тарельчатая открытая конструкция типа Astato

Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.

Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.

Ротационные модели

Ротационный дефлектор

Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.

Ротационные устройства имеют ряд преимуществ:

• эффективность функционирования превышает в несколько раз статические конструкции;
• модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
• головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
• снижает риск появления конденсата внутри кровли.

Н-образные модели

Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах

Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.

При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.

У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.

Дефлекторы-флюгеры

Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги

Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.

Принцип работы такого дефлектора заключается в следующем:

1. Флюгер поворачивается под напором воздушных масс.
2. Воздух проходит через изогнутый козырек.
3. Потоки меняют направление и воздух стремится вверх.
4. Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.

Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.

Алгоритм работ

• Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
• Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
• Приобрести материал: лист металла толщиной 0,3-0,5 мм.
• Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
• При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
• Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
• Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
• Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
• В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
• Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
• Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
• На фиксаторах компонуется колпак.
• Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
• Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Как изготовить дефлектор Григоровича своими руками

Часто хозяева частных домов задумываются об установке дефлектора, после того как в трубе дымохода начинает скапливаться мусор, труба часто забивается, на величину тяги влияет влажность воздуха, в вентиляционный канал попадают атмосферные осадки и образовывается конденсат, а печь начинает дымить.

Для изготовления изделия понадобятся:

• разметочный инструмент и картон;
• инструмент для резки металла, метизы для крепления;
• сверла по металлу и дрель.

В качестве материала используют металл толщиной 0,5 мм, оцинкованный или нержавейку. Для крепления и кронштейнов применяют шпильку, полосу, уголок небольшого размера. После того как произведен расчет размеров и выбрана высота, ширина, выполняется чертеж с нанесением всех технических параметров. Если резать металл без шаблонов, то можно ошибиться, тем более что изготовление конуса требует опыта и определенной сноровки.

Чертеж деталей делают на картоне в готовую величину и вырезают их. После этого делают примерку, приставляя детали одну к другой, и собирая оголовок дымохода вначале из картона. После этого макет, собранный своими руками, разбирается, и картонные шаблоны используют для перенесения контуров уже на металлические листы.

Детали вырезают при помощи ножниц по металлу, можно воспользоваться пилой «болгарка». Диффузор сворачивают в требуемую форму и после высверливания отверстий на краях применяют саморезы для их соединения. По такому же типу делают наружный цилиндр. Колпак сворачивают и скрепляют между собой края. Следующий шаг – соединение двух конусов. Его делают, вырезая шесть язычков на верхней тарелке, и крепят их саморезами по металлу к нижнему.

Перед этим действием на диффузор крепят опоры для установки. Полученный зонт соединяют с диффузором при помощи лапок, и все устройство помещают в наружный корпус. Чтобы поставить дефлектор на металлическую трубу дымохода, нужно в просверленные предварительно отверстия в количестве трех штук, вставить болты и затянуть гайки.

На кирпичную или асбоцементную трубу дефлектор крепится посредством дюбелей или анкеров. Их вставляют в отверстия металлических полос, затем сверлят в кирпич и забивают дюбеля, а в них саморезы. Другим способом является установка стягивающего хомута из металла, который плотно стягивается после установки оголовка трубы болтами и гайками.

Изготовление и установка дефлектора своими руками сэкономит хозяину деньги, ведь такое простое устройство несложно сделать самостоятельно.

Выбор дефлектора вентиляции

дефлектор ASTATO

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

• тарельчатый ЦАГИ;
• модель ДС;
• ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

• коэффициент разряжения;
• коэффициент местных потерь.

Например, для ДС коэффициент местных потерь составляет 1,4.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Скорость ветра в км\ч	0,005	0,007	0,01
Ветровое разрежение дополнительное, Па	11	21,6	44,1

Разработан способ подбора дефлектора вентиляции по полному ветровому разрежению.

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Ролик о дефлекторе-искрогасителе для вентиляции и как его подобрать:

Правила выбора и монтаж своими руками

Для монтажа турбодефлектора не нужно обладать специальными навыками и техникой. Благодаря малому весу и надёжной конструкции его легко может установить один человек. Среднее время монтажа составляет не более двух часов. Установку устройства проводят на самой высокой точке крыши и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если поставить турбину высоко, то это исключит вероятность попадания внутрь вентиляционного канала снега, при образовании возле неё наносов. В воздуховодах можно использовать задвижки для регулирования вентиляции.

При установке ротационной турбины на дымовую трубу, следует учесть, что температура в ней не должна быть более +100°C. Для систем с высокими температурами необходимо использовать высокотемпературные насадки.

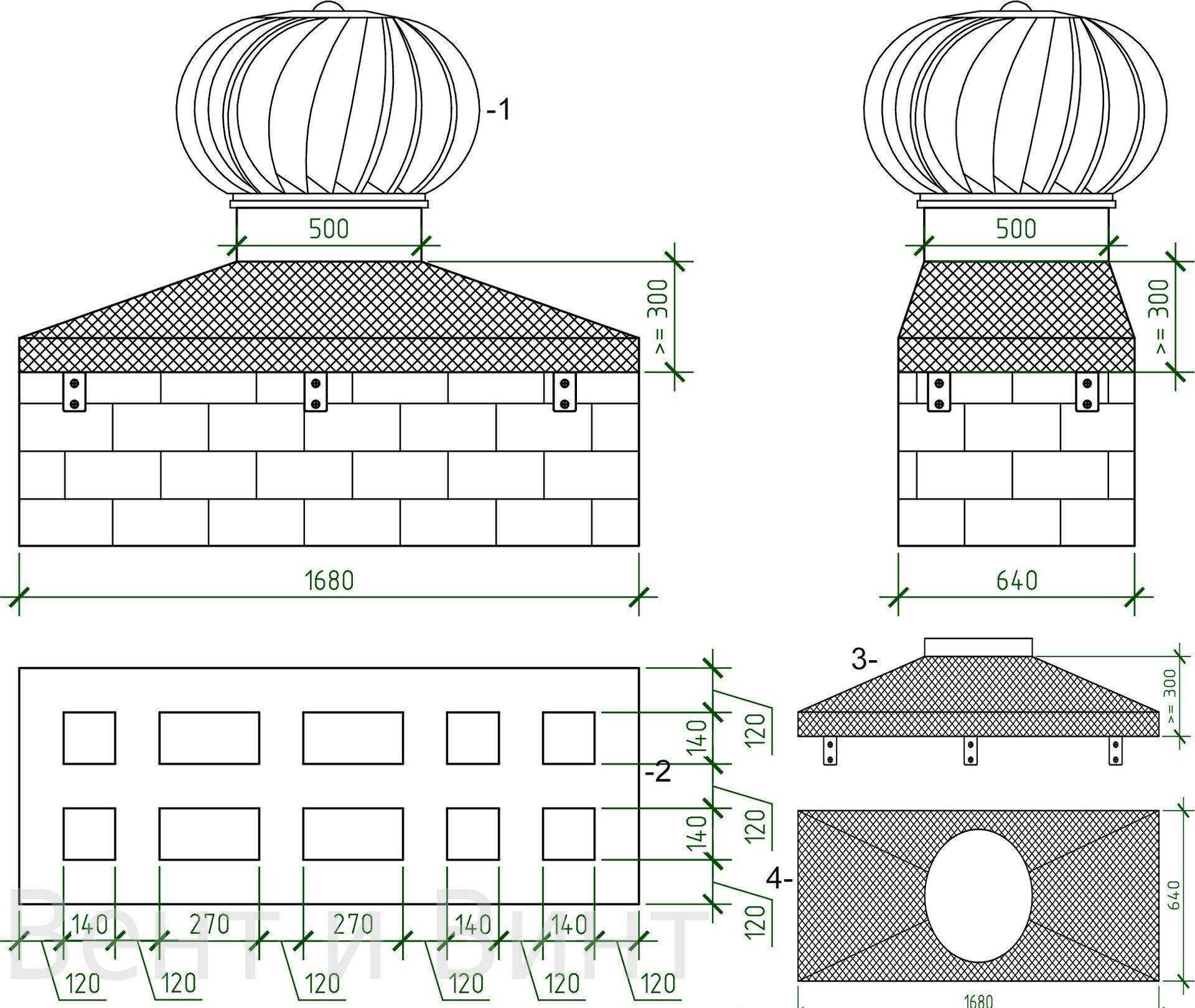

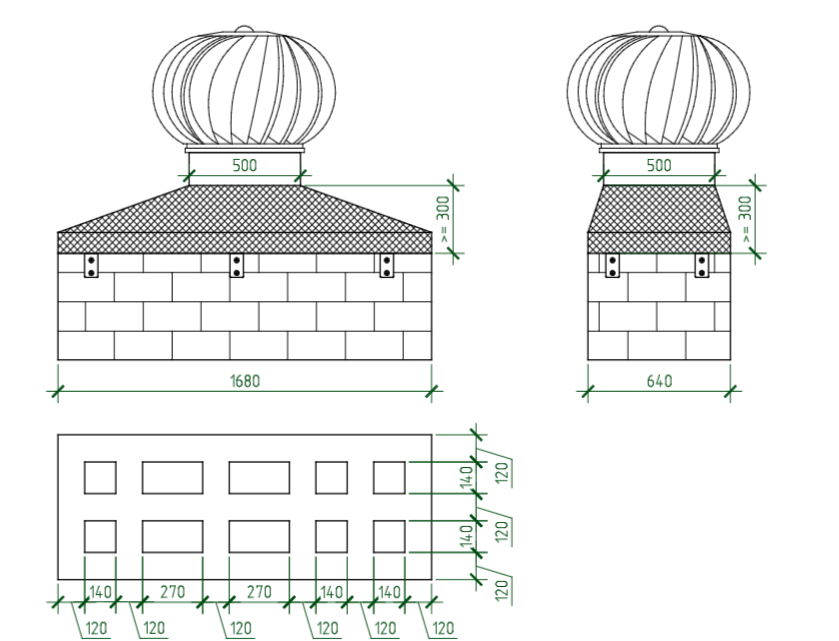

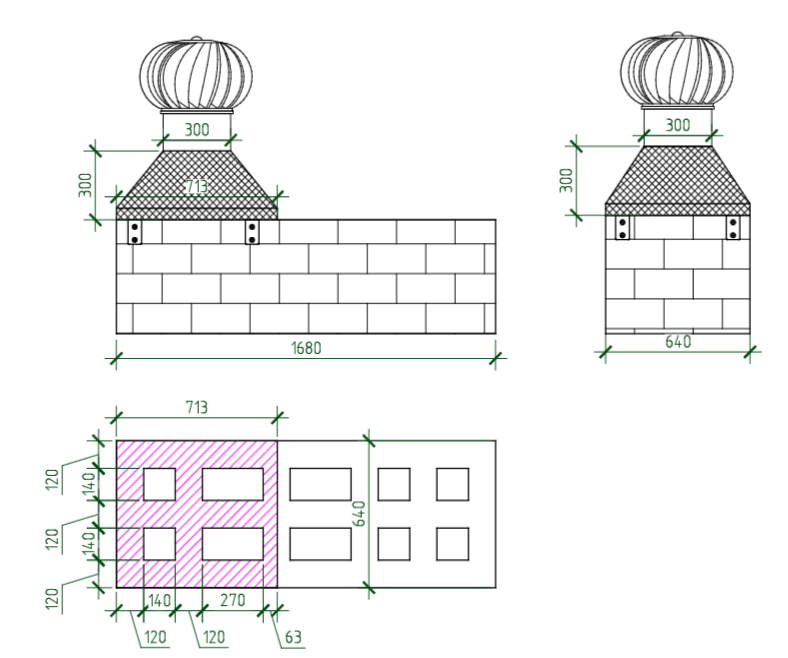

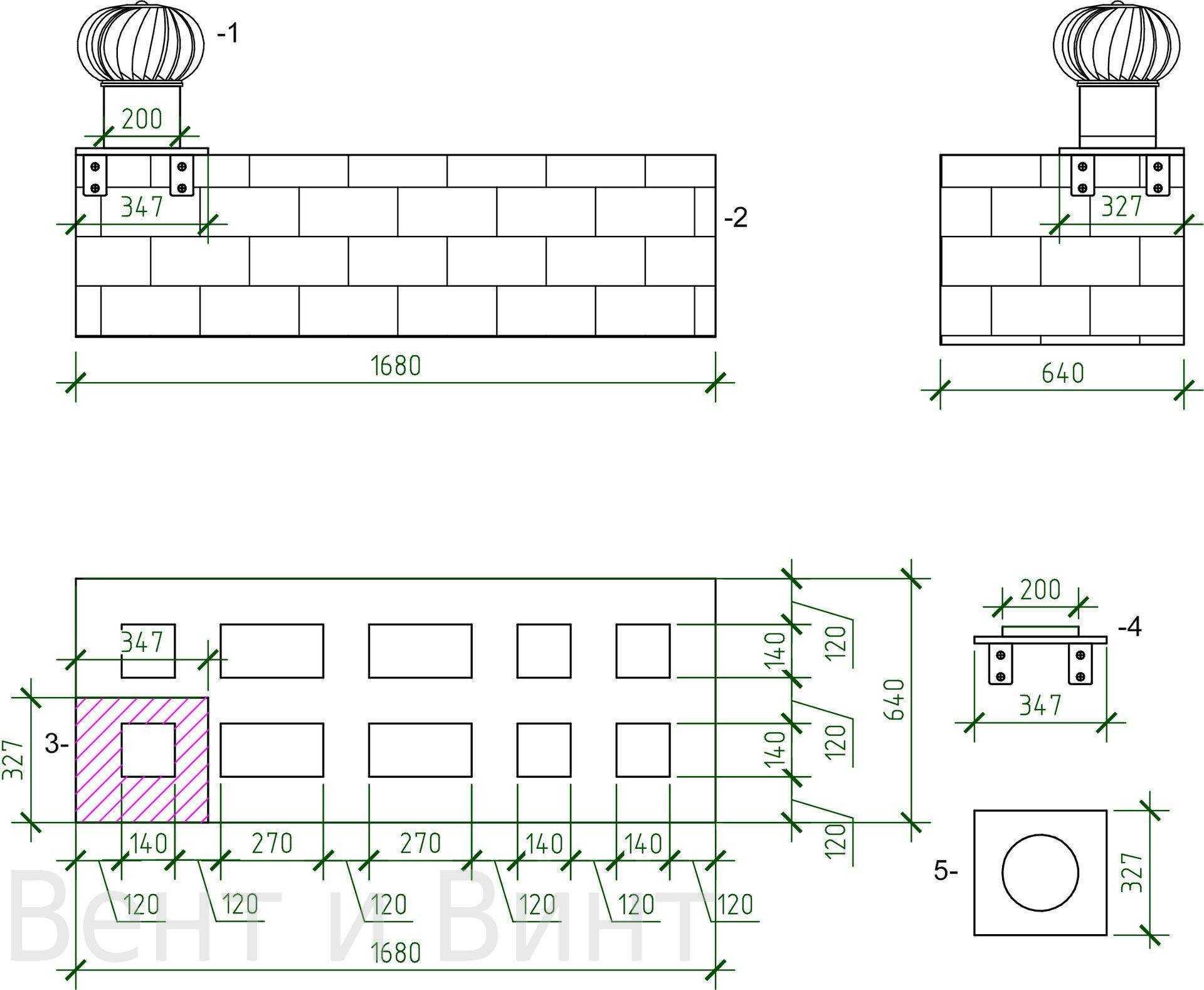

Схема установки дефлектора на часть вентиляционных каналов с переходомРекомендация! Производителей, которые утверждают что их продукция самая лучшая, крайне много. Но перед тем как купить турбодефлектор, следует внимательно изучить рынок, и выбрать то устройство, которое имеет сертификаты проверок на качество и безопасность, а также гарантийный срок и длительный срок эксплуатации.

Сделать турбодефлектор можно и своими руками, но по сравнению с более простыми неподвижными моделями этот займёт больше времени, и потребуется вырезать множество одинаковых лепестков. Также важны точные расчёты и чертёж. Перед тем как приступить к нарезке металла, рекомендуется сделать выкройки из картона.

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

• способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
• предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
• препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

• медью. Впрочем, крайне редко, из-за ее высокой стоимости;
• алюминием;
• керамикой;
• оцинкованной сталью;
• нержавеющей сталью;
• пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

По принципу работы устройства могут быть:

• статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
• статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
• ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
• с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

• квадратными;
• круглыми.

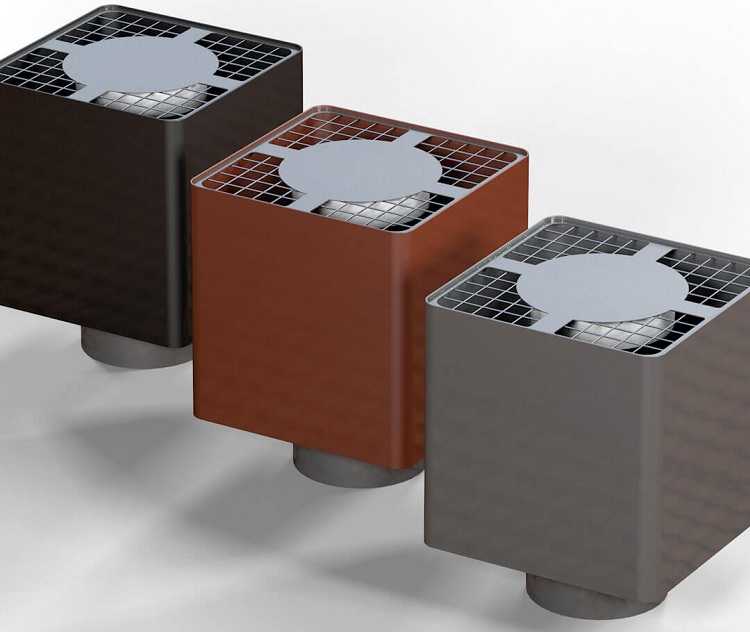

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

• Вольперта.
• Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
• двойном.
• Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
• флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
• ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
• шаровидном.

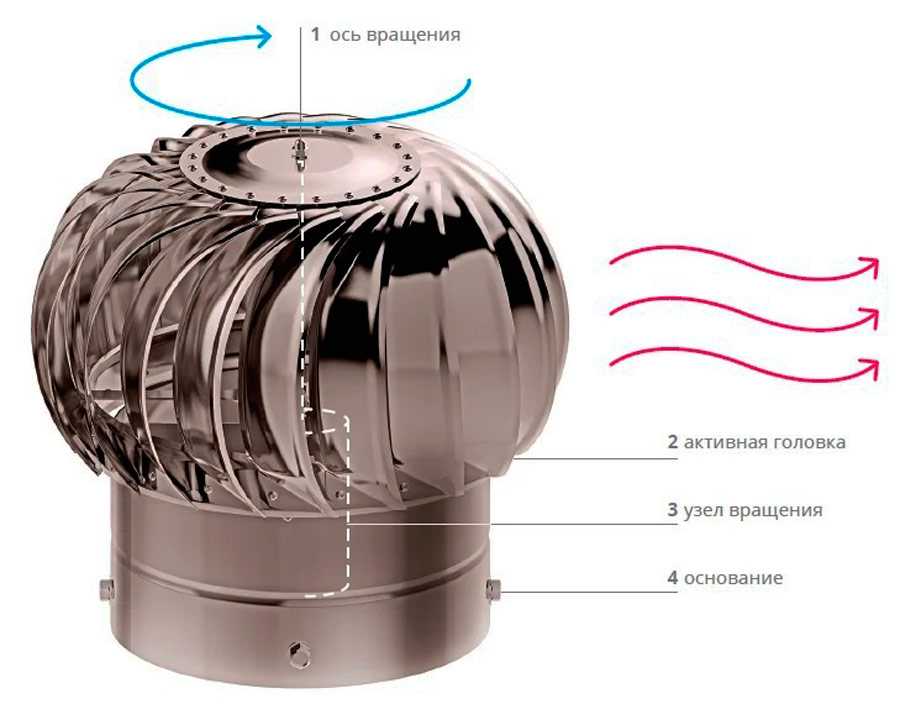

Что такое турбодефлектор

Насадка, которая устанавливается на верхний край дымовой или вентиляционной трубы, похожую на тюрбан, и есть дефлектор. Устройство характеризуется следующими техническими особенностями:

• Корпус состоит из ряда металлических пластин, которые собраны в восходящую спираль, пластины закреплены на жестком оголовке дефлектора.
• Пластины собраны на вертикальную ось, позволяющую вращение относительно вертикального корпуса устройства.

Вращение «рабочей» части дефлектора осуществляется с угловой скоростью 4-5 об/с. Такая скорость обеспечивает производительность, при этом отсутствие посторонних шумов.

Важно! Большинство владельцев сходятся во мнении, что использование дефлектора для дымоходного канала не только увеличивает интенсивность оттока дыма, но также отпугивает от теплого дымохода птиц.

Кроме того, сам корпус дефлектора, укрытый козырьком, надежно прикрывает сечение воздуховода или дымохода от осадков.

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Назначение устройства

Роль дефлектора состоит в защите дымохода от внешнего воздействия окружающей среды (дождя, града, снега, ветра) и создании необходимой тяги в его каналах.

Устройство это знали еще в старину. Использовалось оно для украшения крыш домов. Одновременно с архитектурной ролью элемент играл практическую функцию – усиливал движение воздуха в отопительных и вентиляционных каналах. Его иногда называют дымником, а если он изготовлен в декоративном виде – флюгаркой. Далее мы поговорим о его практическом применении.

Независимо от вида теплоносителя, в любой отопительной системе предусматривается дымоход. Он обеспечивает вытяжку продуктов сгорания. От того, насколько хорошо функционирует дымоход, зависит работа всей системы отопления.

Но даже правильно устроенный дымоотвод иногда дает сбой в работе. Заметить это можно во время сильного ветра, который создает обратное давление в трубе и препятствует выходу из нее отработанных газов. Чтобы этого не случилось, на дымовую трубу надевается дефлектор.

Устройство разряжает воздух на конце трубы

Независимо от конструкции устройств, все они способствуют одному и тому же физическому процессу – возникновению зоны пониженного давления возле препятствий, которые обдуваются воздухом (эффект Бернулли). Воздушные потоки огибают поверхность дымника, их скорость увеличивается и рядом с дымоходом создается область разряжения. Благодаря этому происходит увеличение тяги в дымовой трубе.

На заметку! Использование даже самого простого дефлектора позволяет увеличить КПД отвода дыма на 20 %.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.
