Дефлектор на вытяжную трубу: как выбрать исходя из принципа работы

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

Медь
Оцинкованная сталь
Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

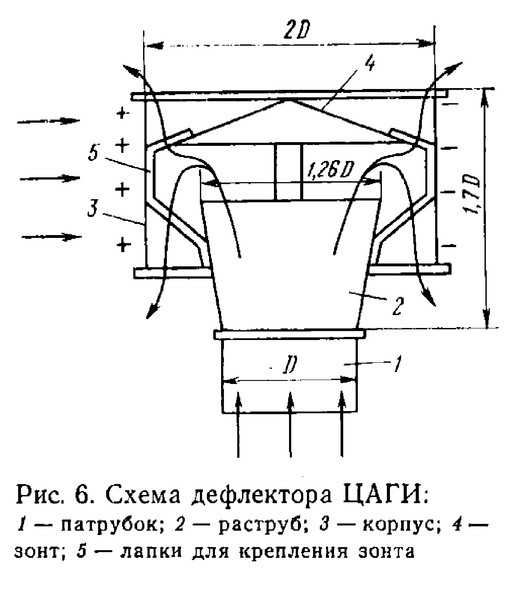

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

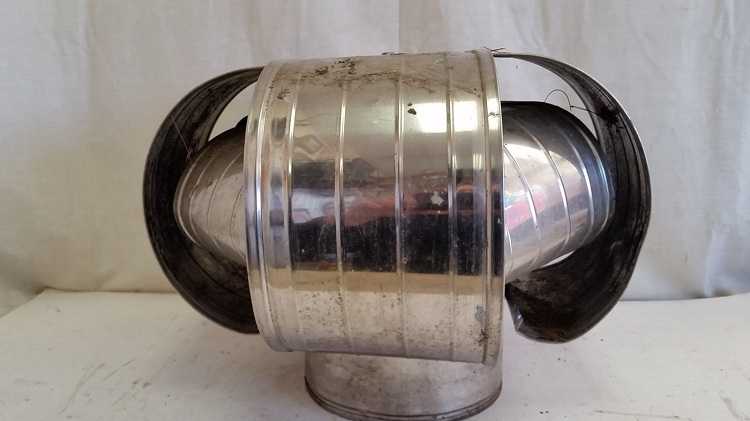

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

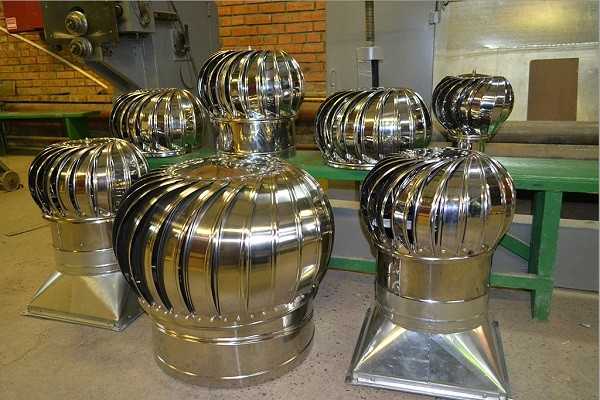

Какой формы может быть турбодефлектор

Чтобы понимать, какую работу придется выполнить, устанавливая турбодефлектор для вентиляции своими руками, стоит еще на этапе проектирования системы определить каким будет основание конструкции:

в виде насадки на трубу с круглым сечением;
в виде насадки на квадратную трубу;
в виде плоского квадратного основания.

Нижняя часть дефлектора может быть круглой, квадратной, прямоугольной формы Устанавливаются турбины в самой высокой точке кровельной конструкции. Они располагаются вдоль конька с определенным шагом – 4-6 м. Если речь идет только о вентиляции чердачного пространства, то оптимально использовать турбины вида ТА-315. Конкретно эта модель по производительности готова обслуживать пространство для крыши площадью от 50 до 80 м2

Здесь, важно учитывать угол наклона ската. Для крутых крыш количество турбин будет меньшим, а для пологих – большим

При оснащении вентсистем жилых зданий, установка выполняется на вылете вентиляционной шахты или дымохода. Как вариант монтаж может выполняться на задвижки воздуховодов. При обустройстве зданий промышленного назначения показано применение регулируемых воздухозаборных устройств. В этом случае нивелируется такая проблема, как теплопотери зимой.

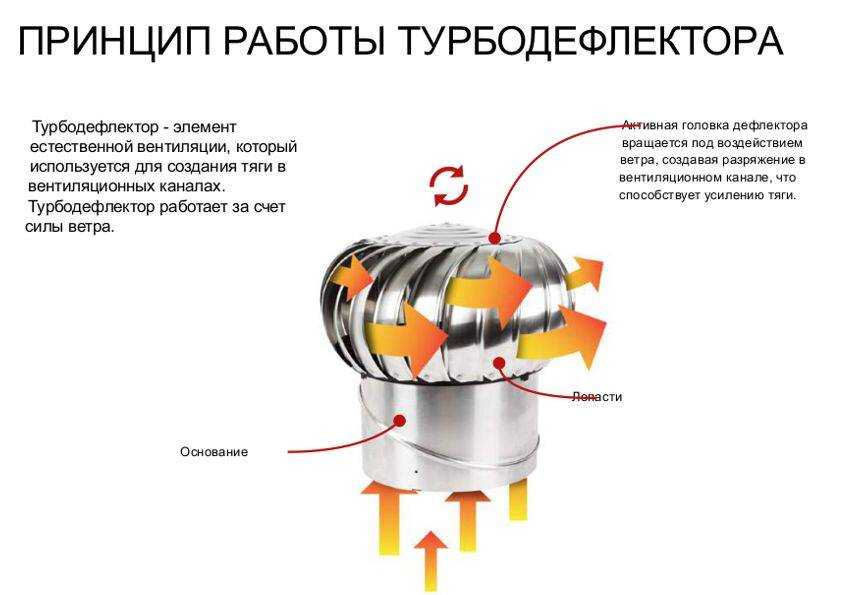

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

классические по форме — прямоугольные, квадратные, круглые;
цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
имеет простую и понятную конструкцию;
практически не закоксовывается и не засоряется, довольно просто очищается;
по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

сложное тело вращения;
в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
не склонен к обмерзанию и засорению изнутри;
образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
имеет довольно сложные конструктивно-технологические параметры;
не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Как изготовить и установить вентиляционный дефлектор своими руками

Самостоятельное изготовление вращающегося дефлектора вентиляционного, как правило, не рекомендуется ввиду значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойность работы вентиляционной системы.

Простую модель дефлектора можно собрать и установить своими руками

Вычерчивание схемы и составление расчетов опираются на параметр диаметра вентиляционного ствола. Отталкиваясь от этого показателя, принято брать следующие коэффициенты:

1 – для входного патрубка;
1,7 – для высоты диффузора;
1,3 – для его ширины;
1,8 – для ширины защитного колпака.

Для начала стоит изготовить картонные лекала для всех элементов, чтобы потом приложить их к металлическому листу и вырезать. Но уверенные в себе работники могут себе позволить пренебречь этим этапом, перенося на металлический лист все разверстки конструкционных элементов.

Вырезав все необходимые элементы с помощью ножниц по металлу или болгарки, переходят к их сборке, пользуясь для этой цели сваркой, болтами, заклепками или саморезами. Предпочтительнее представляется использование болтов или заклепок, так как работа со сварочным аппаратом по тонкому листовому металлу требует приличных квалификационных навыков.

Последовательность такова:

Собирается диффузор.
К нему крепятся кронштейны, которые будут удерживать зонт.
Монтируется защитный колпак.
К входному патрубку прикрепляются кронштейны.
Верхняя часть кронштейнов подсоединяется к диффузору.

Установка подчиняется нормам СНиП, при ее выполнении придерживаются следующих правил:

при монтаже дефлектора круглого сечения на трубу квадратной формы пользуются переходным патрубком;
ствол вентиляционного канала равняется по высоте дымовой трубе, чтобы задымленный воздух не проникал в помещения здания;
монтаж не допускается, если устройство попадает в аэродинамическую тень, образуемую соседними постройками;
размещение должно производиться так, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет высшей точкой кровли;
при монтаже на плоской кровле минимальная высота – от 500 мм;
при удаленности вентиляционного канала от кровельной вершины на расстояние до полутора метров дефлектор возвышается над крышным коньком (парапетом) хотя бы на 500 мм;
при расстоянии между воздухоотводом и парапетом крыши в полтора-три метра дефлектор должен оказаться не ниже уровня конька крыши;
при расстоянии свыше трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более, чем на 10º.

Установив дефлектор на трубу приточно-вытяжной вентиляции, удается добиться целого ряда преимуществ, обеспечивающих более высокий уровень комфорта при пользовании помещениями. Более простые модели вполне могут быть изготовлены собственными руками и превращены в дизайнерские элементы экстерьера частного дома. Главное при этом — не забывать о требованиях СНиП и конструктивных особенностях модели дефлектора, связанных с условиями эксплуатации.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

электродрель;
саморезы;
резьбовые шпильки;
гайки;
рожковые ключи;
металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
Аналогичным способом наносятся метки на широкой части диффузора.
Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Рекомендуем ознакомиться: Обратный клапан для предотвращения аварий в канализации

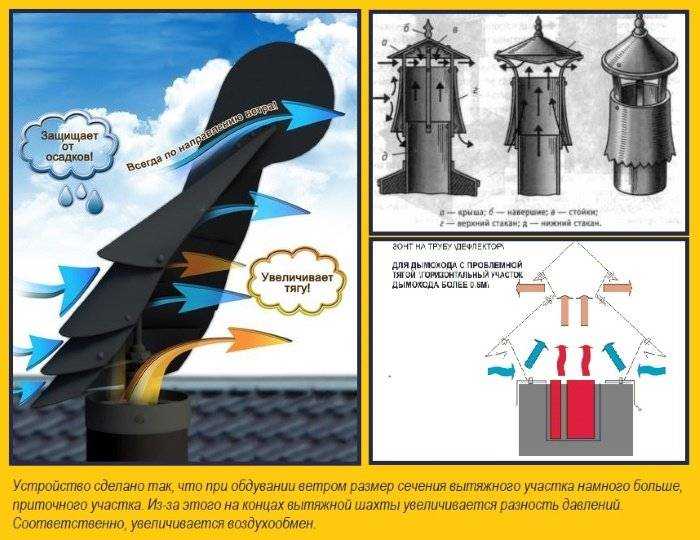

Принцип действия дефлектора вентиляции

Дефлектор для вентиляции работает по простому принципу, вне зависимости от конструкции и модели аппарата:

направленные потоки ветра ударяются о металлический корпуса;
за счёт диффузоров воздух разветвляется, вследствие чего уровень давления понижается;
в трубе системы тяга повышается.

Принцип действия устройства

Чем большее сопротивление создает основание корпуса, тем эффективнее отток воздуха в каналах систем. Принято считать, что качественнее работает аппарат, установленный на крышу под небольшим наклоном к горизонтальной плоскости. Специалисты констатируют – эффективность данных устройств определяется 3 факторами:

конструкцией и формой корпуса;
размером агрегата;
высотой установки.

Какими бы надёжными и качественными не были вентиляционные дефлекторы, у них есть как преимущества, так и недостатки, на которых хотелось бы остановиться подробнее.

Монтаж узла прохода вентиляции через кровлю

2.1

О «плюсах» и минусах дефлекторов

Как уже было сказано выше, зонтичные решения способны эффективно препятствовать попаданию грязи и осадков в воздуховоды. При грамотном подборе и профессиональной установке дефлектора улучшается вентиляция. КПД системы в целом увеличивается на 20%.

Вентиляционное устройство помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Устройства не лишены недостатков: при вертикальной направленности ветра, поток соприкасается с верхним участком конструкции, при этом воздух не может полноценно выводится на улицу. Чтобы исключить подобный эффект и были придуманы конструкции с 2 конусами. В зимний период на основании труб появляется наледь, поэтому необходимо регулярно проводить профилактические осмотры.

Вентиляция в погребе

Эксплуатация турбодефлектора

Турбонасадка на воздуховод не требует особого обслуживания, при этом является весьма надежным изделием. Если при монтаже учитывать все правила и особенности, то турбодефлектор может бесперебойно прослужить многие годы.

Мастера по установке рекомендуют владельцам не реже одного раза в два года демонтировать устройство для прочистки фибр и смазки подшипниковой опоры литолом или мобилитом.

Важно! Большинство конструкций дефлекторов содержат подшипники закрытого типа, которые не требуется смазывать.

Самая неприятная ситуация, которая может возникнуть при использовании турбодефлектора – это накопление влаги на соединительной кромке и ее замерзание. В результате ухудшается эффективность турбонасадки, но конструкция не повреждается. Для простого дачного дома подойдет дефлектор с диаметром по стандарту – 315 мм. Такое устройство запросто обслужит дом до 80 м2.

Для подбора размеров следует ориентироваться на следующие величины:

Для гаражей и бытовых помещений, в которых проведена вентиляция, достаточно устройство с диаметром 110-116 мм;
Для более крупных помещений с квадратурой в 40 метров, лучше подобрать дефлектор с диаметром от 200 до 600 мм. Это правило актуально также для комнат и помещений, где постоянно пребывают четыре человека.
Если под обеспечение запланировано крупное промышленное или складское помещение, то приобретаются устройства диаметром основания от 400 до 680 мм. Для осушения и циркуляции воздуха под кровлей всегда используется устройство 315 мм для обслуживания 50-80 м2 под кровлей.

Необходимо учесть в обязательном порядке:

Чем меньше угол кровли, тем больше диаметр устройства следует подбирать.
Если воздух в помещении постепенно загрязняется, то одиночное использование турбодефлектора не поможет справиться с загрязнением, потребуются дополнительные принудительные средства.

Наружный диаметр устройства, как правило повторяет диаметр трубы отвода с припуском от 80 до 140 мм. Если планируется изготовка турбодефлектора самостоятельно, то лучше использовать готовый промышленный чертеж.

Кроме того, промышленный чертеж подразумевает использование долговечных элементов, таких как спецподшипники с рабочим диапазоном температур от -50 до +50. В домашних условиях их трудно, но все-таки возможно установить.

Какой дефлектор выбрать

Если вы хотите установить колпак — усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях — дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Рекомендации по выбору различных дефлекторов:

При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков — ротационный или флюгер.
Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир — обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию — усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Турбодефлектор своими руками

Чертежи для турбодефлектора

Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

N — число дефлекторов;
V — вентилируемый объем;
P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Выбор турбодефлектора

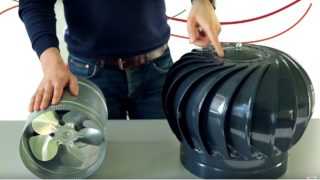

Помимо дефлектора устанавливают вентилятор на случай отсутствия ветра

При обнаружении слабой тяги лучше выбирать турбированные виды, т.к. статические установки не справятся с задачей. Лучше покупать механизм с закрытой системой подшипников. В бюджетных моделях часто используются открытые шарниры, которые быстрее покрываются льдом.

Параметры выбора:

по диаметру вывода дымохода или вентиляционной шахты;
по площади сечения воздуховода.

Если дефлектор ставится на кровле без вентиляционных выходов, количество рассчитывается по производительности с учетом объема подкровельного пространства. В местности с регулярными сильными ветрами хорошо работает Н-образный дефлектор.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.
