Шибер для вентиляции своими руками: конструкция, монтаж

Разновидности вентиляционных шиберов

Современное производство предлагает максимально разнообразный набор клапанов, предназначенных для использования в вентиляционных системах. Однако всю существующую совокупность видов шиберов можно сгруппировать по нескольким категориям:

Категория	Виды клапанов
Форма	Круглый, прямоугольный
Конструктивное исполнение	Выдвижной, поворотный
Тип управления	Ручной, с электроприводом, пневматический, гидравлический
Способ установки	Установка в раструб, установка при помощи фланцев
Материал	Из нержавеющей стали, из легированной стали, из хромированной стали

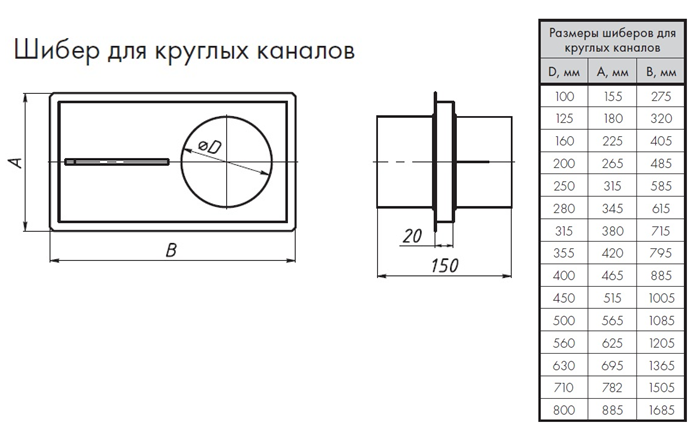

Форма шиберов обуславливается формой вентиляционной шахты – чаще всего применяются круглые задвижки, однако в отдельных случаях необходимы клапаны именно прямоугольной формы:

Имеется необходимость в скрытии шибера при обеспечении минимально возможного использования пространства.
При монтаже вентиляционных систем, использующих электронагреватели, поскольку они сами преимущественно прямоугольные.

Принцип работы шиберного механизма

Механизм включает:

корпус,
шибер,
стойку,
уплотнительные элементы,
сальниковый уплотнительный узел.

Усилие, посредством которого регулируется движение шибера передается посредством штока.

Герметичность обеспечивается посредством сильного прижатия шиберного элемента к уплотнителям напором движущейся среды. Конструкция шиберов может включать выдвижной или невыдвижной шток. Фиксированный шток широко используется при установке шибера в ограниченном пространстве.

Корпус

Корпуса задвижек могут быть цилиндрической или прямоугольной формы. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и сквозным шибером. Корпуса изготавливаются из высокопрочного чугуна, цветного металла или легированной стали.

Материал, из которого изготовлена задвижка оказывает прямое влияние на ее устойчивость к агрессивным средам. Так, чугунные элементы хуже противостоят воздействию:

дизтоплива,
моторного масла,
бензина,
индустриального масла.

Для того, чтобы снизить стоимость задвижки и повысить ее устойчивость к воздействию агрессивной среды, используются комбинированные задвижки – корпус из чугуна, а шибер — из легированной стали. В случае, если воздействию агрессивной среды подвергается чугун, его в целях сохранения покрывают эпоксидной смолой. В некоторых случаях в агрессивных средах используются шиберы с корпусами из высокопрочного ПВХ.

Нож

Он может быть изготовлен из толстой прокатной плиты, имеющей уплотнительные

Шиберный элемент может иметь заостренную кромку, которая может идти под углом к закрываемому отверстию или закрывать его прямо. Это позволяет разделить элементы шиберов:

на ножевые
и гильотинные.

Заточенный элемент ножа позволяет легко перекрывать отверстия, через которые проходит вязкая или твердая среда. От величины заострения зависит возможность максимально быстрого перекрытия отверстия трубопровода.

Для изготовления ножей используется высокопрочная легированная сталь. Нож подвергается полировке, обеспечивающей максимально легкое скольжение по уплотнительным элементам и максимально плотное примыкание к краю уплотнителя или трубопровода. Качественная полировка позволяет предотвратить торможение или заклинивание при перекрытии потоков сред, имеющих большое количество твердых включений.

Уплотнители

Могут использоваться два вида уплотнителей: металлические, из синтетических компонентов.

В нефтехимической отрасли как уплотнительный материал используется нитриловая резина.
При работе с маслами и топливом в условиях пониженной температуры хорошо подходит уплотнитель на основе резиновой смеси и СКН.
В фармацевтической и пищевой промышленности широко применяются уплотнители на основе силикона.

Сальник обеспечивает герметичное прилегание верхней части устройства. Его набивка состоит из хлопчатобумажного волокна, синтетических полиматериалов, графитосодержащего материала.

Типы соединения с трубопроводами

Устройства крепятся к трубопроводам посредством:

фланцевого,
межфланцевого,
приварочного соединения.

Усиление герметичности шибера при межфланцевом или фланцевом соединении усиливается посредством специальных прокладок.

Особенности монтажа и способы установки

Отрезок трубы с клапаном монтируется на вентиляционную трубу или дымоход с помощью сварки или муфты Наиболее распространенный тип монтажа – размещение устройства перед выходным отверстием вентилятора. Когда их расположение идентично, смонтированный шибер называют пусковым. Такая деталь защищает силовую установку от избыточного нагревания.

Запуск вентиляционного устройства производится лишь в случае, когда заслонка находится в закрытой позиции. Если делать иначе, вентилятор будет получать избыточную нагрузку. При регулярном пренебрежении этим правилом оборудование станет непригодным к эксплуатации.

Бесфланцевое соединение

Самый простой в исполнении метод – установка задвижки непосредственно в трубу дымохода. Этот вид размещения детали привлекателен тем, что он предполагает применение добавочных деталей для крепления механизма. Однако не все типы шиберов рассчитаны на установку подобным способом.

Еще один метод – монтаж задвижки перед выходным отверстием дымохода либо в самой печи. В этом случае деталь становится компонентом отопительной конструкции. Однако здесь существует ограничение по высоте. Монтируемая заслонка должна находиться на высоте не более 1 м.

Фланцевое соединение

При закреплении задвижки с использованием фланца нужно учитывать определенные нормы установки. Фиксирующие дымоотвод детали нужно располагать на некотором расстоянии от самой заслонки. Монтировать их вместе с шибером запрещено. Также крепежные детали необходимо размещать строго с определенной стороны фланца. Данное соединение требует снабжения добавочной герметизацией.

Разновидности шибера

Выдвижной

Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.

Поворотный (дроссельный)

Поворотный шибер. Видна пластина, которая регулирует тягу

Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.

Не менее важен и материал, из которого изготавливают задвижки.

Чугун

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

Шибер чугунный для банных печей, каминов

Нержавеющая сталь

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печи

Как регулируется тяга

Пластина шибера повторяет сечение дымовой трубы, и в закрытом виде почти полностью перекрывает дымоход. Герметично закупорить трубу не позволяет небольшое отверстие в задвижке, что отвечает требованиям пожарной безопасности. Изменяя положение шибера, вы увеличиваете поток воздуха, и, соответственно, пламя в печи горит сильнее. Уменьшаете зазор – тяга снижается, огонь горит слабее. Когда пламя в топке затухает, задвижку закрывают, чтобы удержать тепло. Если этого не делать, печь остывает гораздо быстрее.

Самые последние модификации печей оснащены дефлекторами, которые регулируют тягу автоматически. Все остальные отопительные приборы требуют установки шиберных задвижек.

Цены на шибер

Коротко о главном

Шибер представляет собой специальную заслонку, устанавливаемую в трубу и позволяющую уменьшать или повышать рабочее сечение дымоходного канала. По конструкции он может быть выдвижным и поворотным. Его основные функции – оптимизация тяги, регулировка интенсивности пламени, предотвращение гипертяги, экономия топлива, защита печки от теплопотерь, защита дымохода от осадков.

Главные плюсы шибера – возможность регулировки силы тяги, влияние на интенсивность горения, рационализация расхода топлива, сохранение тепла. Минусы связываются с трудностями во время чистки дымоходного канала, проблемами в эксплуатации при неправильном монтаже и необходимостью владения специальными навыками для обслуживания.

Печные заслонки подразделяются на следующие виды:

По конструкции – на выдвижные и поворотные.
По типу материала – на чугунные и выполненные из нержавеющей стали.

У каждого из них есть свои нюансы и сферы применения. При выборе нужно учитывать тип печки, отопительного агрегата или системы вентиляции, в которые он будет монтироваться, а также соответствие размерам дымоотводящего канала. Монтаж шибера возможен в 3 вариантах – прямо над дымоходом, «труба в трубу», в вентиляцию. Установка осуществляется поэтапно. При этом нужно учитывать особенности и возможные ошибки.

Оценок 0

Тонкости установки

При раструбной установке «труба в трубу» заслонка монтируется в торцы воздуховода и не требует использования крепёжных элементов. Стыковочные швы при этом тщательно промазываются силиконовым герметиком. Если предполагается отведение горячего или насыщенного влагой воздуха, следует использовать жаропрочные и водостойкие составы. Пользоваться вентиляцией разрешается лишь после полного затвердевания материала. Помимо герметика, хорошие результаты даёт использование бутило — каучуковой ленты, способной переносить температуры в 100 и более градусов. Чуть меньшей жаропрочной способностью обладает термоусадочный манжет, содержащий термоплавкий клеевый слой. Такой уплотнитель способен работать при повышенной влажности и температуре до 80 градусов.

Фланцевый способ применяется при установке шиберов на воздуховодах прямоугольного сечения и регламентирован СНиП 3.05.0185.

Главным условием установки является использование крепёжных деталей. Они изготавливаются из материалов высокой прочности и способны противостоять агрессивным воздействиям внешней среды.
Фиксация фланцев должна производиться при помощи четырёх и более болтов, причём все они должны быть расположены по одну сторону установленного фланца.
При расположении устройства в горизонтальных плоскостях, головки болтов крепления должны быть сверху.

После установки необходимо проверить ход заслонки. Шибер должен свободно открываться и закрываться, не болтаясь при этом и не застревая.
Фланцевое соединение требует проведение обязательных мероприятий по герметизации, для которых можно использовать пористый поролон или термоусадочную мастику из битума и полимеров.
При установке моделей с электроприводом необходимо позаботиться о наличии источника питания напряжением 220 вольт рядом с заслонкой.

Благодаря простоте конструкции и лёгкости установки, выдвижные изделия могут быть сконструированы самостоятельно. Однако использование самодельных моделей допустимо лишь при установке их в вентсистемы. При планировании установки шиберных заслонок в систему дымоотвода дровяной печи или камина, настоятельно рекомендуется использовать модели заводского исполнения. Это обусловлено требованиями техники пожарной безопасности, неукоснительность исполнения которых строго обязательна.

Шиберная задвижка является важным звеном вентиляционной системы. С её помощью производится регулировка интенсивности воздушных потоков, входящих в помещение, не допускается проникновение холодного воздуха в зимнее время.

В видео ниже дается подробный ответ на вопрос о том, нужен ли шибер для дымохода.

Установка шибера на дымоход

На сегодняшний день существует два основных способа установки шибера на дымоход:

Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок. Поэтому выбор заслонки для дымохода целиком и полностью зависит от особенностей отопительного прибора и дымоотводной конструкции в конкретном случае.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
Отрезаем трубу болгаркой с отрезным кругом.
Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
Собираем заслонку в трубку.Шаг 7
Делаем шаблон для фиксатора заслонки.Шаг 8
Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
Устанавливается заслонка.
В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.

Правила безопасности

При полном закрытии заслонки угарный газ проникает в помещение – его не видно, не слышно, бывает, что нет запаха. Исключение может составлять задвижка с фиксатором. В банной печи закрывать заслонку не стоит, пока не прогорят дрова и угли не покроются слоем пепла.

При выборе вида шибера учитывайте его недостатки, к примеру, подумайте, если у вас прямой дымоход, то вам будет трудно избавляться от сажи.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

Есть три способа, как установить шибер:

Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

Для чего нужна шиберная задвижка

Горение дров в печи может проходить как очень интенсивно, так и медленно, постепенно. Подавляющее большинство конструкций отечественных печей рассчитаны на относительно быстрое горение топлива в них. Задача процесса горения в том, чтобы как можно большее количество тепла выделилось за определенный небольшой промежуток времени и произошел нагрев всей печи. А уже нагретая кирпичная печь будет благодаря своим габаритам медленно остывать и отдавать тепло в отапливаемые помещения.

Так вот, основной причиной, почему печь после сгорания в ней дров остывает слишком быстро лежит в том, что дымоход остаётся открытым и через него теплый воздух из комнаты выходит на улицу. Так как естественное движение теплого воздуха происходит снизу вверх, то нагретый печкой воздух помещений стремится подняться как можно выше и открытый дымоход станет отличным транспортным каналом для этих целей. В таком случае потери тепла будут очень большими и даже хорошо прогретая комната быстро остынет, если не закрыть дымоход после окончания горения дров в топке.

В целом, для блокировки выхода теплого воздуха из помещения в большинстве кирпичных печей существует специальная заслонка. Но есть печи, в которых такой заслонки нет, для них и создана шиберная задвижка. Она может быть установлена на дымоход любой печи сразу в его начале или на расстоянии до метра от печи.

Отдельно стоит сказать о шиберной задвижке для буржуйки или других металлических печей. В классической конструкции буржуйки задвижки на дымоходе нет и не должно быть, так как тяга регулируется с помощью открытия дверцы для заброса дров или дверцы поддувала. Что касается печей длительного горения, то согласно европейским нормам шиберные задвижки в них запрещены в принципе. Это объясняется особенностью протекания процесса затяжного горения, при котором в большом количестве образуется сажа и смола, а это, как было сказано выше, значительно увеличивает риск засорения дымохода и вероятность его полной блокировки.

Убедившись в необходимости оставлять дымоход открытым при горении дров, давайте рассмотрим правильную технику использования шиберной задвижки.
