Дефлектор на дымоход: принцип работы и особенности установки

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.
Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

плоские;
полукруглые;
а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

ЦАГИ.
Дефлектор Григоровича.
Волпер.
Н-образный.
Флюгер.
Тарельчатый.
Вращающийся.
Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

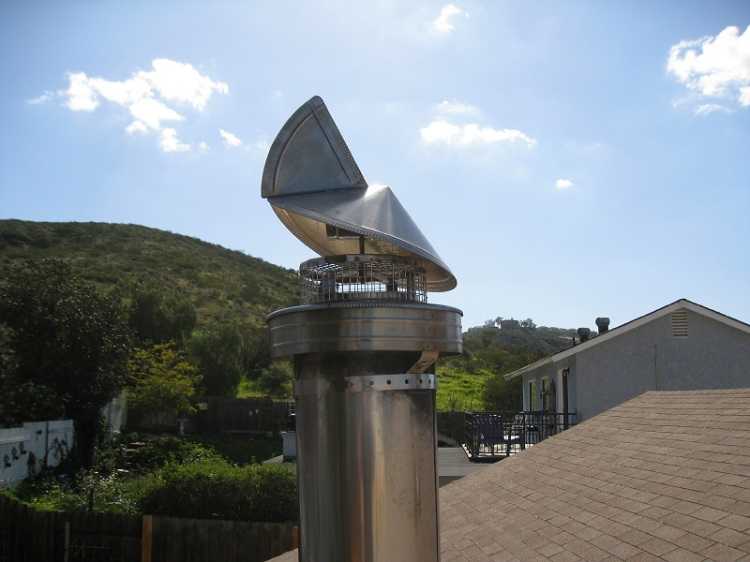

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Вентиляционный дефлектор своими руками

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

нержавеющая сталь листового типа, можно заменить оцинкованной;
электродрель;
фиксирующие хомуты, болты, заклёпки и гайки;
чертёжный инструмент для металлических поверхностей;
циркуль;
листовой картон;
линейка;
ножницы по металлу и бумаге.

5.1

Расчёт параметров устройства (Григоровича)

Даем вам самый простой вариант расчета, без всяких формул:

высота дефлектора равна 1.6 диаметра дымохода.
ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

5.2

Изготовление конструкции

Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Собранные устройства

5.3

Монтажные работы

Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

На последок рекомендуем посмотреть видео сравнение двух разновидностей дефлекторов

Установка дефлекторов вентиляции в частном доме

Монтаж не требует особых навыков, поэтому установка дефлекторов вполне может быть выполнена своими руками в любом частном доме. Но перед этим в обязательном порядке нужно учесть несколько деталей как перед монтажом, так и во время него:

Подбирая насадку, следует обратить внимание на форму и размер отверстия канала вентиляции; прямоугольная труба требует дополнительного перехода; дефлектор на вентиляционную трубу должен устанавливаться так, чтобы не располагаться в ветровой тени. Если говорить об инструментах, то чего-то сверхъестественного не требуется

Достаточно иметь в распоряжении саморезы, силиконовый герметик и электродрель. Если последнего нет – подойдет шуруповерт. Герметик способствует закрытию любых стыков, позволяя всему воздуху, втягиваемому колпаком, выходить из вентиляционной шахты. Саморезами, разумеется, крепится сам дефлектор

Если говорить об инструментах, то чего-то сверхъестественного не требуется. Достаточно иметь в распоряжении саморезы, силиконовый герметик и электродрель. Если последнего нет – подойдет шуруповерт. Герметик способствует закрытию любых стыков, позволяя всему воздуху, втягиваемому колпаком, выходить из вентиляционной шахты. Саморезами, разумеется, крепится сам дефлектор.

Установка

Установка дефлектора выполняется согласно правилам прописанным в СНиП 41012003. Там указаны разрешенные размеры, а также на какой высоте может происходить крепление.

В зависимости от основания устройства, его соединение с шахтой может быть круглым (круглое основание), прямоугольным (квадратное) и фланцевым. Последнее подходит для любого типа и служит для лучшей герметичности.

Также можно выделить несколько важных вещей:

Всевозможные потоки воздуха должны доходить до вентиляционной установки;
Максимальная эффективность будет заметна если конструкция будет выше конька кровли на 150см;
Если имеется зона аэродинамических теней, следует избегать установку дефлектора в этом месте.

На что обратить внимание

Помимо уже указанных выше различных нюансов, существует еще несколько вещей, которые нельзя не проговорить:

ТУ 36233780 – еще один документ, который нужно принять во внимание. В нем рассказывают о необходимых параметрах устройства; задвижка – отличный способ снизить тягу при сильном ветре

Устанавливается перед насадкой; если место проживания характеризуется агрессивной средой, тогда оцинкованное железо не подойдет как материал дефлектора; чтобы корректно подобрать материал изготовления, рекомендуется заранее рассчитать температуру воздуха из вентиляционного отсека.

Ремонт

Если в системе что-то пошло не так, это довольно быстро станет ощущаться. В такой ситуации нужно как можно быстрее выполнить проверку и выяснив проблему, разрешить ее самостоятельно либо с помощью специалиста.

А помогут понять, что имеются неполадки, следующие признаки:

Чувствуется сырость, становится прохладно. Также может быть запах прения и даже гнилостности;
за различной мебелью, на потолках и стенах образуются грибковые поражения плесени;
стены, окна и поверхность мебели покрываются конденсатом;
возникают проблемы с дыханием, становится тяжело дышать;
непривычный шум или горелый запах, идущий от системы.

Диагностика неисправностей

Лучшим вариантом будет вызов мастера. Есть лишь один-единственный доступный всем способ самостоятельно совершить диагностику. Для этого понадобится лишь лист бумаги. Итак, в любой комнате открывается несильно окно, а к вентиляции (решетке) приставляется лист. Если все в порядке, то он затянется и прилипнет к решетке.

Но это довольно поверхностный способ, и для более углубленной проверки стоит вызвать специалиста. Ремонт самостоятельно также стоит делать лишь при незначительных проблемах или профилактике и очистке вентиляционной шахты. Во всех остальных ситуациях, где нужен хоть минимальный демонтаж, не рекомендуется лезть самому.

Конструктивные особенности

Чтобы точно понять, как работает дефлектор, нужно рассмотреть стандартную схему этого оборудования. Главными конструктивными элементами его являются:

Корпус. Видимый элемент прибора, который соединен с диффузором несколькими перемычками. Поверхность корпуса рассекает воздушный поток, создавая в цилиндре зону низкого давления.
Зонт — защитный колпачок, закрепленный сверху к диффузору кронштейнами. Эта часть устройства защищает дымоход от осадков и загрязнений.
Диффузор. Имеет форму усеченного конуса. Основание колбы надевается на верхнюю часть вентиляционного канала, который расположен на кровле. Именно здесь замедляется поток воздуха, и увеличивается давление.
В определенных изделиях может быть установлена сеточка для защиты от мелких частичек мусора, однако такая вставка незначительно понижает тягу.

Работа воздуховодов происходит за счет эффекта Бернулли — связь между скоростью воздухопотоков и давления в шахте. Во время ускорения прохождения, которое провоцирует сужение канала, давление в трубе снижается, создавая разряжение в этой шахте. Принцип функционирования:

устройство улавливает ветровые потоки;
воздух попадает в диффузор, разветвляется и снижает давление вверху вентиляционного канала;
в разряженную пустоту начинают поступать отработанные воздушные массы из дома.

Благодаря приведенной выше информации мы узнали, что такое дефлектор. Если правильно выбрать и установить это устройство на конце венттрубы, можно увеличить разность давлений и тем самым повысить активность воздушного обмена.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока. Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
кронштейнами для крышки;
патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;
зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам. С этим недостатком, присущим всем типам устройств, приходится считаться. Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

высотой установки относительно уровня крыши;
размерами устройства;
его формой;
незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Как собрать турбо дефлектор самостоятельно

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

монтаж выполняется всегда в направлении снизу вверх;
конструкция крепится строго вертикально;
трубы в высоту не должны достигать более 5 м;
исключены малейшие прогибы труб;
все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
оголовок должен быть расположен над зоной ветрового подпора.

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Шаг 1: проектирование и чертеж

Прежде, чем приступить к изготовлению устройства, нужно провести расчеты и выполнить чертеж. Вычисления проводятся на основании размера внутреннего диаметра дымохода. Высота дефлектора должна быть равна 1,6-1,7 этой величины, ширина диффузора – 1,2-1,3 и ширина колпака – 1,7-1,9.

Эти пропорции предполагают наиболее эффективную работу прибора. По полученным размерам строим чертеж элементов дефлектора. Можно выполнить его на картоне, получив таким образом лекала для раскроя деталей. Пропорции устройства можно рассчитать выше описанным способом или же взять значения из таблицы (кликните для увеличения)

Шаг 2: выбор материалов изготовления

Что касается материалов для дымников, то чаще всего их выполняют из оцинкованного железа. Правда, в последнее время встречаются изделия покрытые эмалью или даже слоем пластика.

Реже встречаются медные флюгарки. В качестве украшения кровли обычно используют кованые изделия, которые могут иметь самые разные формы. Конечно, цена дизайнерских флюгарок может быть очень высокой.

Шаг 3: изготовление отдельных деталей

Подготовленные лекала укладываем на металл и обводим по контуру. Ножницами по металлу аккуратно вырезаем все элементы. Используя заклепки, небольшие болты или сварку соединяем все детали. Из металлической полосы изготавливаем кронштейны, на которых будет крепиться колпак. Устанавливаем их на наружной поверхности диффузора. Крепим обратный конус к зонту. После того, как все основные детали подготовлены, можно приступать к сборке устройства на дымоходе.

На дымоотвод устанавливаем нижний цилиндр и закрепляем его болтовым соединением. С помощью хомута на него крепим диффузор или верхний цилиндр. Затем на кронштейны закрепляем зонт-колпак и обратный конус, который позволит дефлектору выполнять свои функции, даже если дует низовой ветер. Установка окончена.

Если дымоотводящий канал большого диаметра, то для надежного закрепления прибора используем дополнительные растяжки, выполненные из стальной проволоки Достаточная тяга в дымоотводе – залог нормальной работы отопительного прибора. Для ее улучшения и стабилизации используются различные приспособления. Их можно приобрести в специализированных магазинах или сделать самостоятельно. Так дефлектор на дымоход своими руками изготавливается без особых затруднений.

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги. Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Процесс сооружения конструкции

Для начала, ещё до того как вы приступите к сооружению дефлекторного устройства, следует проверить наличие всех необходимых для осуществления данной операции работ. С этой целью вам могут понадобиться следующее:

Ножницы, предназначенные для резания металла;
Лист оцинковки;
Картон;
Гайки и болты, а также могут пригодиться и заклёпки.

Сперва следует произвести заготовки, которые создаются вырезанием их из картонного листа. Дальнейшие действия связаны с накладыванием макетов на металл, обведением посредством чертилки и вырезанием по контуру. В этих целях используем специальные ножницы, специализирующиеся на резке металла. Для того чтобы детали можно было бы скрепить друг с другом, используются гайки и болты либо заклёпки, выполненные, разумеется, из металла. Из металлической полоски производятся кронштейны, привариваемые к диффузору вместе с обратным конусом.
