Колосники для печи своими руками: сварные и клепаные изделия

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

• стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
• чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

• Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:
  • плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.

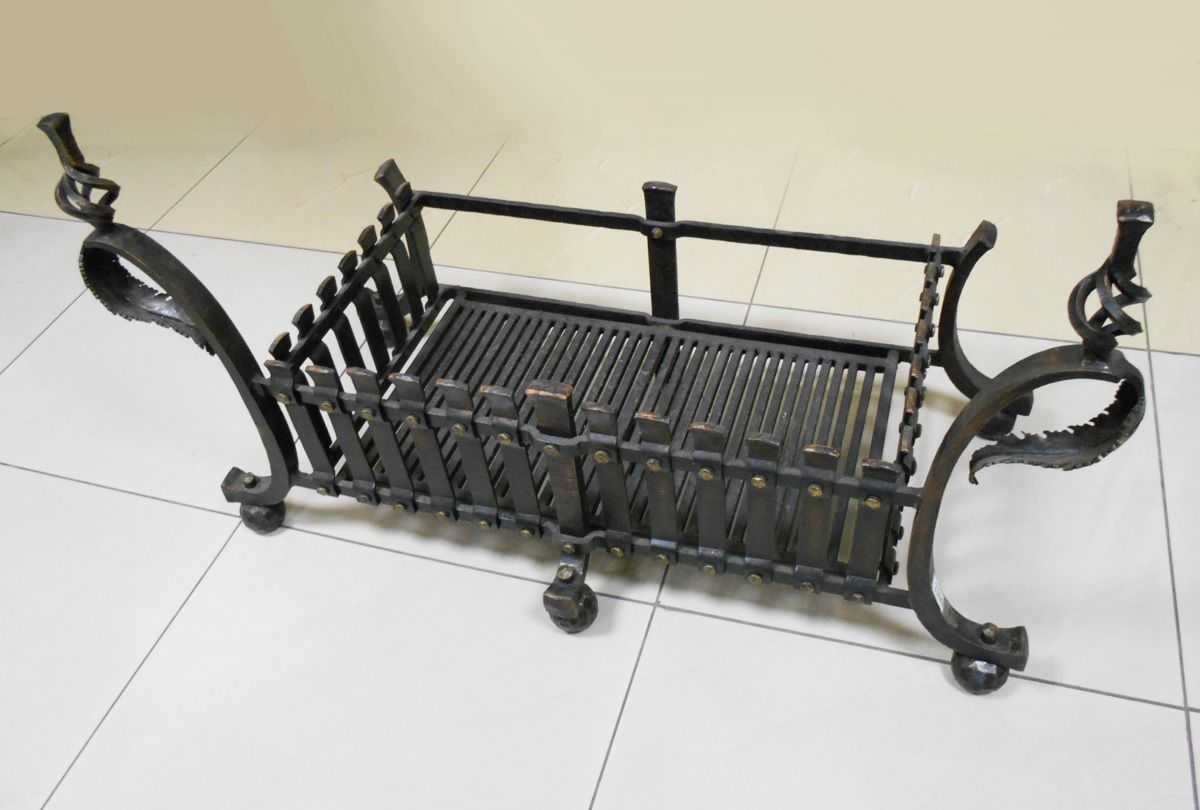

  • корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
  • балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.
• Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник

Сам процесс монтажа крайне прост.

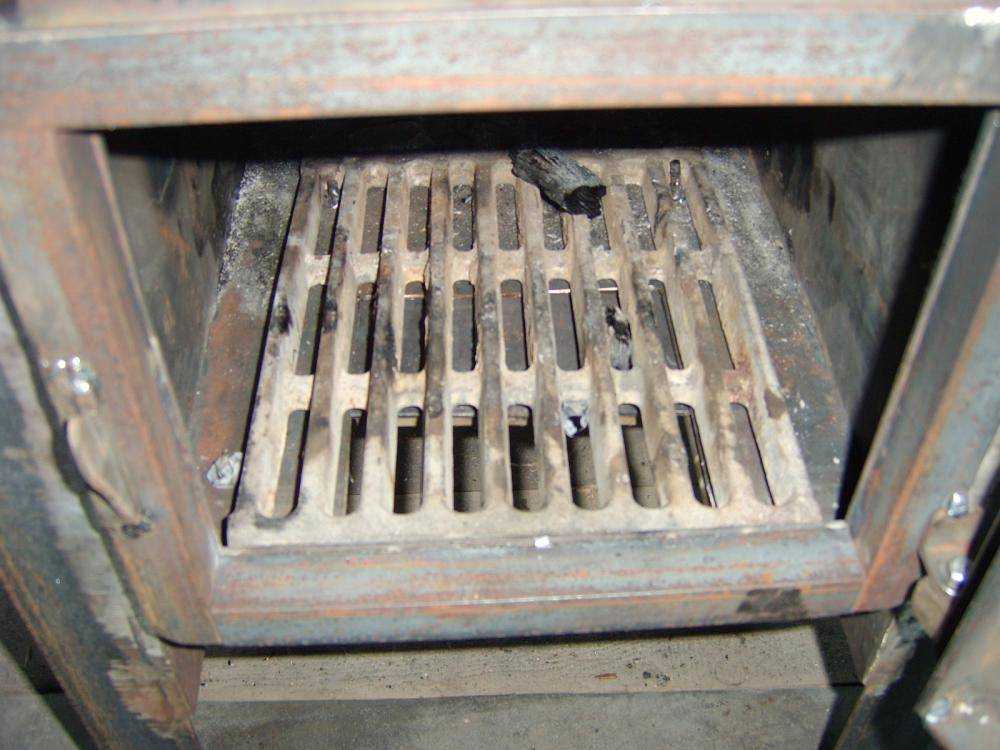

• Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
• Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
• Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
• После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

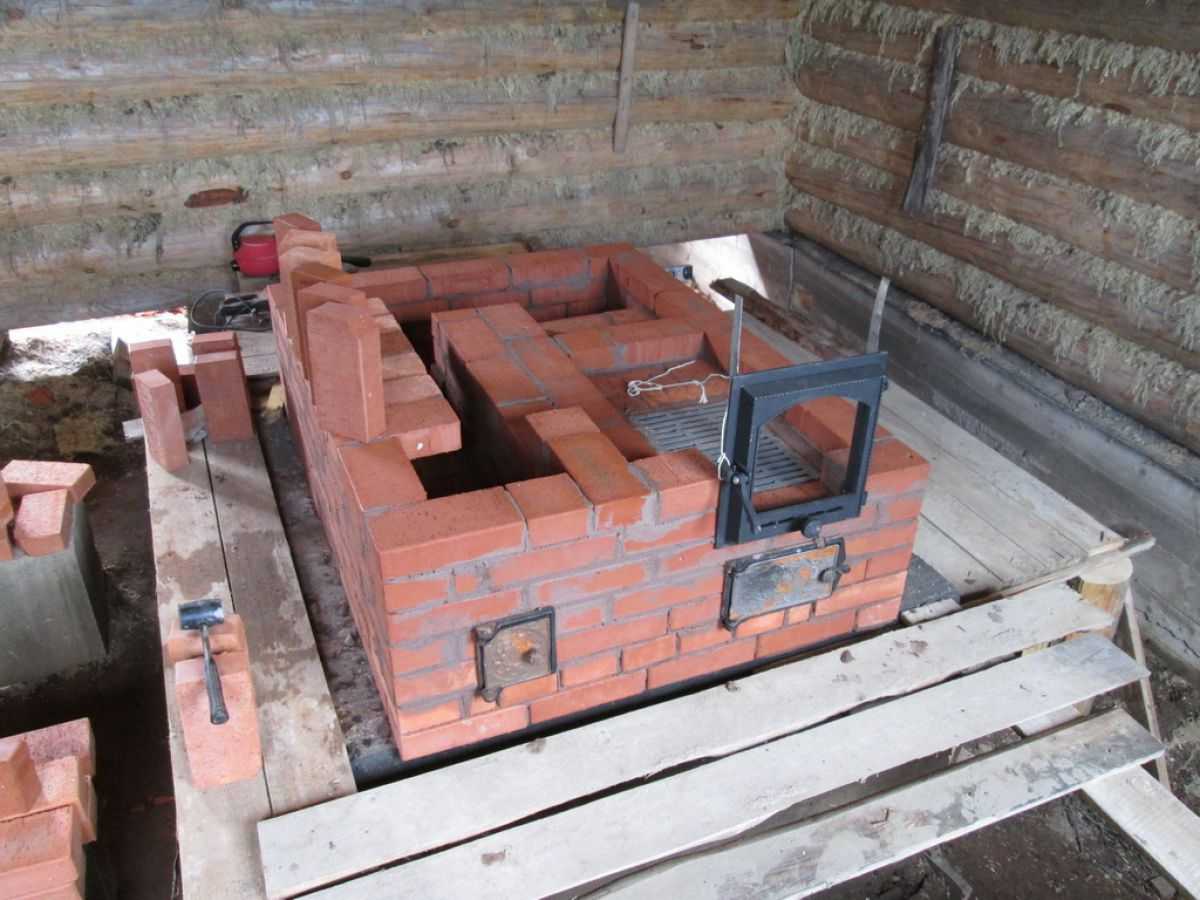

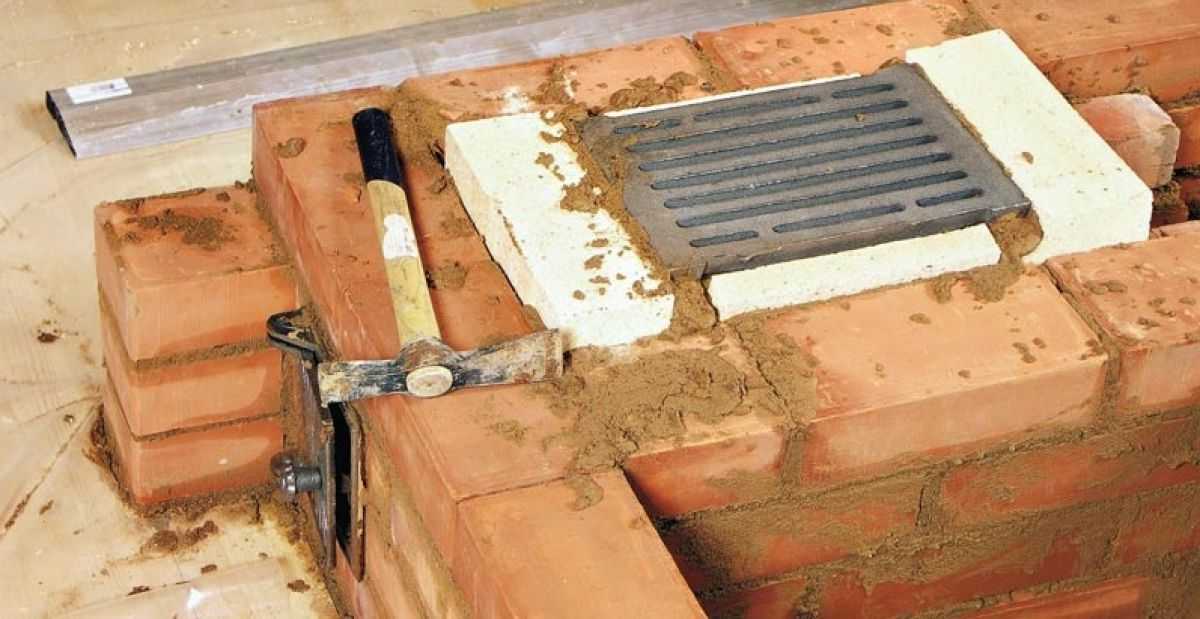

На виде представлен процесс монтажа колосниковой решетки.

• Отопительные печи Везувий
• Кладка русской печи с лежанкой
• Правила установки печи в деревянном доме
• Электропечь для сауны и бани: от выбора до установки

6 Пути решения проблемы

При повреждении колосниковой решетки выхода два: заложить зольную камеру кирпичом или поставить новый колосник.

Вариант с закладкой приемлем только при нарушении целостности или наличии трещин и невозможности их устранения в основании зольника. Одновременно хорошо бы заменить дверцу топки с глухой на дверцу с решеткой для регулировки поступления вторичного воздуха. Но этот вариант однозначно создаст много лишних хлопот и снизит эффективность печи. Поэтому меняем колосник.

Колосник, как правило, делают из чугуна. Чугун сильно отличается от кирпича по КТР — коэффициенту теплового расширения. Данный показатель у железа много больше, чем у керамики. Поэтому колосник всегда ставится свободно с зазором в 5- 10 мм по всему периметру. Некоторые пособия рекомендуют засыпать зазоры между кладкой и колосником песком. Но это очень бестолковый совет. Ненужный и даже вредный. Во-первых, песок от жара углей (а он может достигать 1100 градусов Цельсия) попросту спекается — стеклуется, намертво приваривая колосник к кладке и лишая его необходимой свободы. Во-вторых, этот промежуток после первой же топки заполняется золой — негорючим и неспекающимся материалом. Так зачем делать лишние телодвижения?

На рисунке представлено правильное (внизу) и неправильное (вверху) положение колосника

Обычно колосниковую решетку ставят в кирпичное корытце или в выбранные в кирпиче пазы. При нарушении целостности этих пазов и невозможности их восстановления придется придумывать какие-то подпорки. Иногда пытаются выйти из положения, вбивая в швы кладки гвозди, пластинки металла и т. д.  Все это напрасно — металл быстро подвергается отпуску и перестает держать колосники, а более массивные железяки недопустимы — они порвут кладку.

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

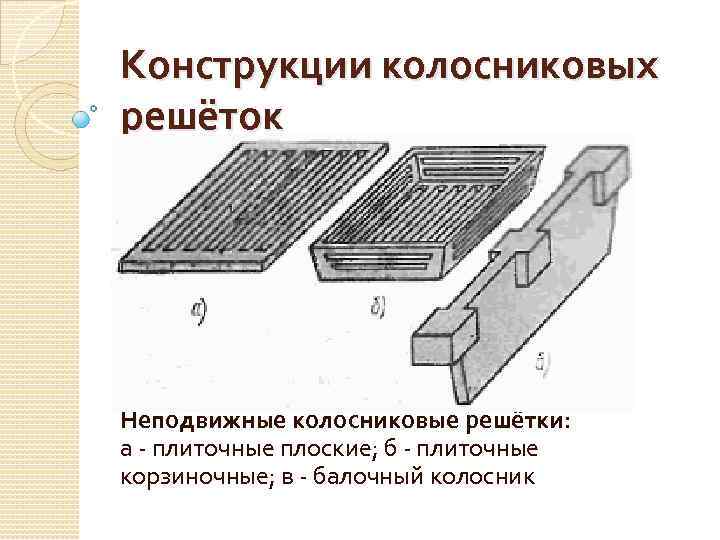

Форма колосниковых решеток бывает четырех типов:

1. Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь.

Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива.

От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность

Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

• Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
• Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

• Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
• Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
• Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
• Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка.

Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца.

Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Подводим итоги

• Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
• При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
• При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Особенности выбора чугунных колосниковых решеток

При выборе той или иной модели вы обязаны, в первую очередь, учитывать тип используемого топлива. Допустим, если вы планируете топить печь углем, то отдавайте предпочтение конструкции с размерами 30(35)х20,5 сантиметров, а вот если древесными брикетами или дровами, то габариты изделия должны быть от 14х12 сантиметров до 33х25,2 сантиметра.

Обратите внимание! Помимо того, при выборе колосника необходимо ориентироваться на расчет, что прутья изделия смогут выдерживать предельный вес одной порции загружаемого топлива. Для того чтобы выяснить, сколько именно килограммов сможет выдержать тот или иной вариант, поговорите с продавцом-консультантом. При наличии сомнений лучше проконсультируйтесь у специалиста

При наличии сомнений лучше проконсультируйтесь у специалиста.

Еще один важный момент – это ширина просветов. Для того чтобы вы с легкостью смогли очищать колосник от золы в будущем, площадь этих просветов должна соответствовать как минимум 40 процентам от суммарной площади. Если данный показатель будет меньшим, то топочная камера будет функционировать не так эффективно, потому что объема поступающего кислорода будет не хватать для полноценного горения. А если вентиляции мало, то там могут еще и накапливаться газы. И напротив, если площадь щелей превышает 40 процентов, то в щели вместе с остатками будет осыпаться не до конца прогоревшее топливо.

Немного истории

Раньше дрова жгли на глухом поде — воздух для горения подавали через немного приоткрытую топочную дверцу. Этот способ плох пожароопасностью — могут выпасть угольки из топки. Также сложно точно подобрать оптимальный режим горения — уж очень грубоват регулятор. Зола, со временем покрывавшая угли, тоже не способствовала нормальному сгоранию топлива — она прекрасный теплоизолятор (в загнетке русской печи именно так — в золе — хранили угли для следующей растопки). Поэтому стали ставить колосник — решетку на поде, через которую поступает кислород в зону горения. Сквозь колосник удаляется и зола — процессам горения ничего не мешает.

Отсутствие колосника или его повреждение некритично — печь работает и без него. Правда, КПД несколько ниже. И зона интенсивного прогрева кладки смещается ниже пода — теперь греется и основание зольной камеры. И тут надо быть внимательным, если печь установлена на деревянном основании.

Установка колосника в печи

Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.

В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.

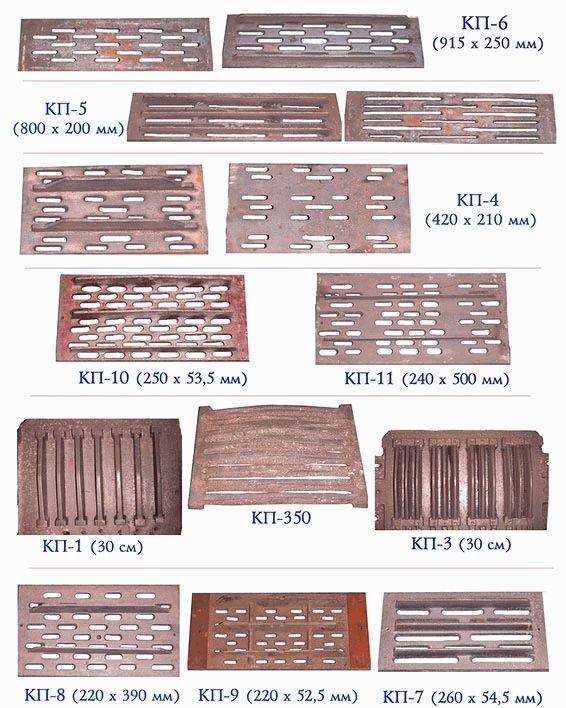

Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.

Самостоятельное изготовление стальных колосников возможно, хотя срок работы такой детали вряд ли будет большим. Но при учете стоимости качественных чугунных колосников смысл в такой работе есть – мастер всегда может сделать новый стальной колосник и заменить, это обойдется намного экономичней приобретения готовой модели.

В частных домах часто устанавливают печи, котлы и камины, которые, несмотря на свое различие, имеют одну общую деталь – колосниковую решетку. Она может отличаться по своей форме, размеру и материалу, но предназначение ее во всех конструкциях остается неизменной.

Работоспособность печей, каминов и котлов, а также их эффективность во многом зависит от того, правильно ли изготовлен элемент, насколько точно он уложен в топочном отделении, а также от материала, из которого он сделан.

Обзор колосников для каминов и печей

Современные дровяные печи мало похожи на свои старинные аналоги как снаружи, так и внутренней конструкцией. Они отличаются меньшими размерами, высокой тепловой продуктивностью, а в топочной части уже традиционной деталью стали колосники для печей. Не всем горожанам известно, что такое колосник, хотя различные каменки, очаги, буржуйки и камины делаются частыми атрибутами в загородном доме или на даче.

Колосник – это чугунная решетка для печи, разделяющая топку и зольное отделение, и служащая для укладки твердого топлива (дров, угля, брикетов). Сквозь щели поступает кислород из поддувала, усиливая тем самым горение и повышая продуктивность. Дрова и уголь сгорают с минимальным остатком, а зола и пепел осыпаются в зольник.

Не каждый металл годится на колосники для каминов и печей, ведь решетка испытывает разрушительное воздействие высокой температуры и кислорода и постепенно сгорает. Лучшим и надежным материалом является чугун, который используется также для изготовления фурнитуры: дверок, задвижек, декоративных элементов.

Разновидности чугунных колосников

Они бывают четырех видов:

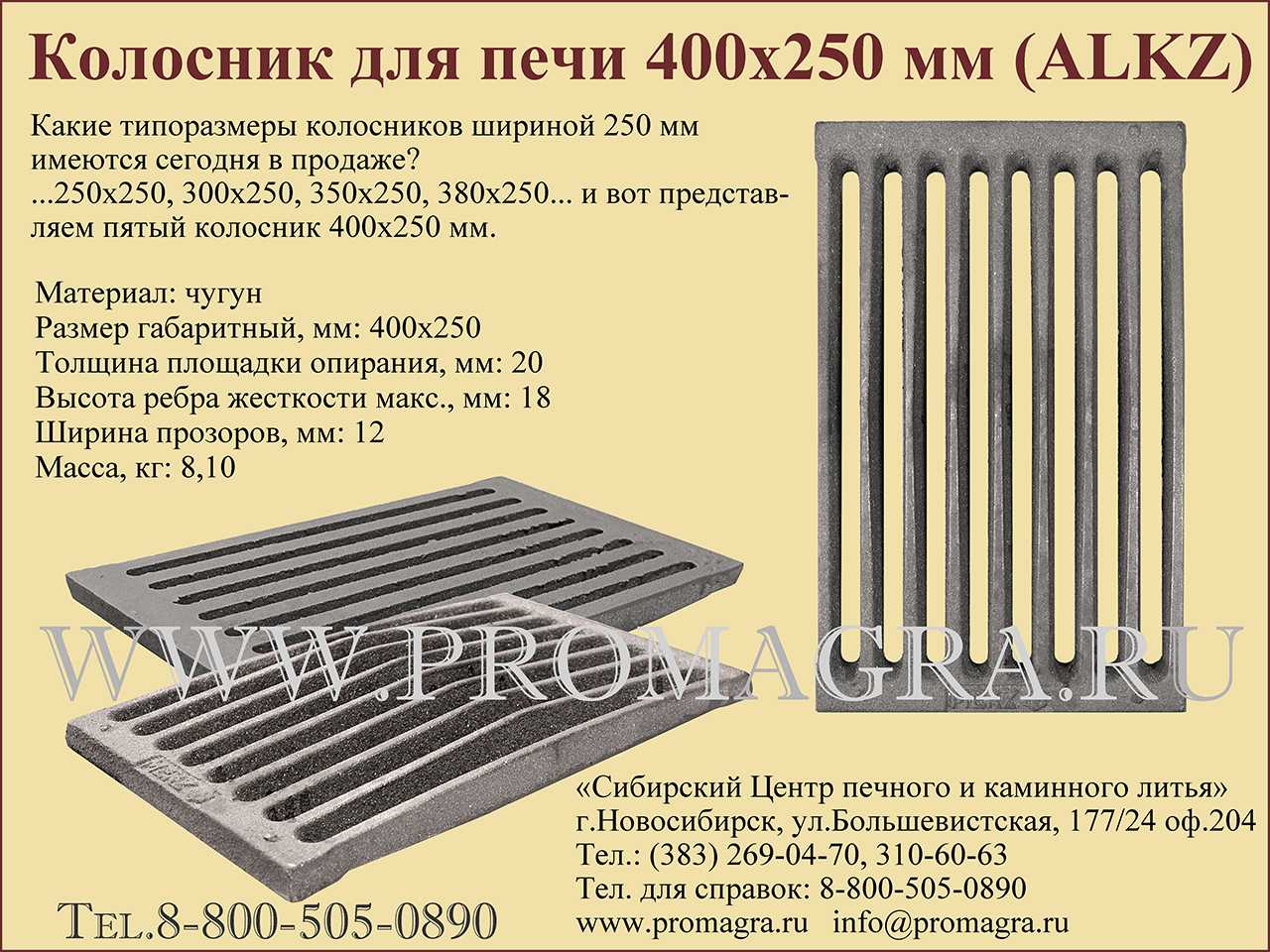

1. Плиточные модели представляют собой прямоугольную решетку стандартного размера, применяются в печах, каминах и котлах. Это популярная форма, широко распространенная в готовых металлических печах.

2. Балочные колосники – наборная конструкция из чугунных реек, одинарных или отлитых попарно. Они хороши для нестандартных топок самодельных очагов, нужно лишь учитывать стандартную длину конструкций при формировании монтажной площадки. Балки должны свободно ложиться и выниматься из топки, а зазор на расширение быть не менее 5 мм, иначе неизбежна деформация металла и повреждение кладки.

3. Корзинный тип раньше применялся в открытых топках старинных кухонных очагов, но сейчас они стали неактуальны.

4. Подвижная колосниковая конструкция используется в отопительных печах длительного горения. На ней можно регулировать ширину зазоров, осуществляя тем самым прочистку печи.

Подбор решеток для разного топлива

Для долгой и надежной службы колосниковую решетку необходимо подбирать, исходя из вида применяемого топлива. Для дров и брикетов используют колосники 330 х 252, 300 х 252, 250 х 252, 250 х 180, 140 х 180, 140 х 120 мм. Для угля они должны быть 350 х 205 или 300 х 205 мм, что связано с большим количеством вредных продуктов горения, которые он выделяет.

Важно, чтобы толщина прутьев выдерживала максимальный вес, а общая площадь просветов составляла 40 % от всей поверхности плиты. Это касается и наборных балочных колосников, и плит промышленного литья. Без достаточной вентилирующей способности решетки печь будет плохо гореть и в ней могут скапливаться газы

При чрезмерных зазорах мелкие уголья осыпаются в зольник, не успев перегореть, что повысит расход топлива

Без достаточной вентилирующей способности решетки печь будет плохо гореть и в ней могут скапливаться газы. При чрезмерных зазорах мелкие уголья осыпаются в зольник, не успев перегореть, что повысит расход топлива.

Ассортимент и цены

Купить колосники из чугуна для дровяной печи можно в фирменных магазинах печных фирм, где всегда есть широкий выбор, а материал используется качественный. Ориентируйтесь на стоимость и вес товара. Слишком легкие и дешевые изделия не бывают чугунными.

Как правило, жаропрочную фурнитуру отливают из марки СЧ 15 (20), она имеет оптимальную жаропрочность. Стальные колосники дешевле, но они со временем деформируются и приходят в негодность. Удачным решением будет балка с ребристой поверхностью, уменьшающая контакт горячего топлива с металлом. Такая конструкция продлевает срок эксплуатации.

Казалось бы, дровяная печь на протяжении тысячелетий своего существования достигла совершенства, и внести что-то не просто новое, а действительно полезное в ее конструкцию, достаточно сложно. Однако прогресс в состоянии добраться даже до самых традиционных и статичных систем. В частности, стало популярным устанавливать в топку колосники для печи, уменьшать ее размер, а также способствовать росту теплопродуктивности.

Установка колосника в печи

Теперь разберёмся, как правильно положить колосники в печь вручную.

Известно, что материалы подвержены расширению при нагреве, из-за этого и монтировать колосники требуется с зазором минимум пять миллиметров со всех сторон. В топке требуется стесать уступ. Решётку устанавливают кромками. В печке из кирпича место нахождения определяется на один кирпич ниже топочной дверцы. Это необходимо для того, чтобы раскалённые угли не падали на пол.

При монтаже не рекомендуется сильно закрывать колосники. Различные материалы при нагреве поддаются расширению с разной силой, и очень прочная фиксация прибора может стать причиной деформации либо привести к растрескиванию кладки. После укладки решётки пазы плотно засыпают песком без цемента.

https://youtube.com/watch?v=VwEX4d3-Fo4

Как видите, колосникам отведена своя роль в печи.

Чугун – это лучший материал, из которого может быть изготовлен такой элемент печи, так как характеризуется долговечностью и надёжностью.

При выборе решётки стоит помнить про тип топлива, его вес, размер зазоров. Монолитные варианты просты в монтаже, а наборные идеально подойдут для сборки решёток необычных габаритов.

5 Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз

5.1 Плиточная решётка

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера.

Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

5.2 Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

5.3 Подробности приготовления кладочного раствора

1. обычно для выполнения работ используется полнотелый кирпич марки М150 и более. В этом случае применяют глинопесчаный раствор, в котором пропорция глины и песка ориентировочно составляет один к двум. Такой раствор обычно используют и для декорирования очага керамической плиткой.
2. кладка тугоплавкого кирпича осуществляется на растворе из тугоплавкой глины с добавлением песка.
3. применение шамотного кирпича осуществляется на растворе из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в пропорции один к трем — четырем.
4. дымовые трубы в области чердака выполняются на цементно-песчаном растворе.

5.4 Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

• метал, из которого будет выполнена решетка,
• прутья из стали для создания перегородок;
• линейка, инструмент для нанесения отметок;
• болгарка чтобы разрезать материал;
• сварка.

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Когда необходимое количество материала будет заготовлено, можно приступить к свариванию решетки с помощью прутьев.

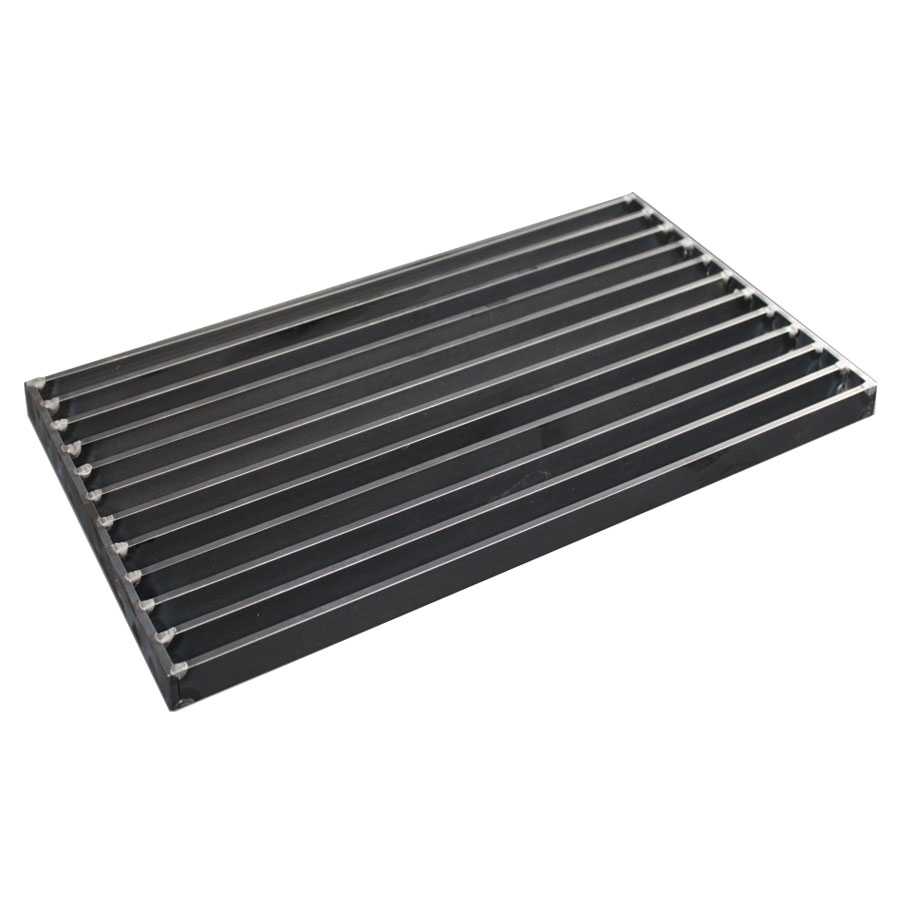

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

• Если установка выполняется для кирпичной конструкции, в кирпичах понадобится сделать небольшой зарез. Для этого к габаритным размерам колосника нужно прибавить 1 сантиметр. Таким образом, конструкция при расширении не будет деформироваться и упираться с большой силой в кирпичи;
• Расположите нижнюю часть так, чтобы она находилась ниже верхней части топочной камеры на 4-5 сантиметров;
• Отверстия должны иметь достаточно большие размеры, в процессе эксплуатации не забиваться продуктами горения, распада;
• Определите точные габариты живого сечения, так как оно напрямую влияет на срок эксплуатации устройства и самого колосника;
• При сборке делается небольшой обязательный уклон в сторону топочной камеры. Таким образом, пламя в очаге будет прогорать полностью, постепенно и последовательно, а не все сразу.

Разновидности колосников для печи

По материалу изготовления наиболее распространены чугунные изделия

Несмотря на свою узкую функциональность, колосники для печки различаются по нескольким направлениям. Сырьем для изготовления деталей служит железо с определенным содержанием углерода, что делает его устойчивым к высоким температурам. Наиболее распространен чугун, реже применяются сплавы жаростойкой стали.

Поскольку твердотопливные имеют различные конструкции, формы и размеры, зольники для печи характеризуются разнообразием вариантов изготовления.

Можно выделить такие категории изделий:

• Цельные. Представляют собой монолитные детали, полученные путем ковки или отливки. Разобрать их нельзя, есть только возможность точной подгонки к конкретному установочному месту.
• Наборные. Наличие замковых соединений на деталях дает возможность собрать решетку нужной формы и размера практически для любой топки.
• Неподвижные. После установки в камере сгорания занимают неподвижную позицию, которую невозможно изменить, если того требуют обстоятельства.
• Подвижные. Изделия могут менять положение в пространстве для чистки, некоторые модели имеют функцию регулировки ширины просветов между перекладинами.
