Устройство и принцип работы кондиционера в режиме охлаждения и обогрева

Как работает кондиционер сплит-система

Принцип действия кондиционера со сплит-системой очень простой. Суть заключается в том, что агрегат забирает воздух изнутри помещения и выводит его на улицу, а обратно подает свежий поток определенной температуры.

Сплит-система может поддерживать несколько рабочих режимов:

Обогрев. Сначала агрегат забирает воздух с улицы и передает к внутреннему блоку, где происходит изменение температуры газа до нужных значений.
Сушка. Некоторые сплит-системы способны удалять из воздуха лишнюю влагу. Использовать сушку можно как в процессе охлаждения или обогрева, так и отдельно.
Очистка. В таком режиме агрегат пропускает воздушные потоки через грубые и тонкие фильтры для отсеивания пылевых частиц.
Увлажнение. Некоторые сплит-системы оборудованы водяными фильтрами. Воздух при прохождении через них насыщается влагой, и микроклимат в помещении смягчается.

Устройства с дополнительными функциями приносят большую пользу. Но при очень плохой экологии для увлажнения и очистки воздуха рекомендуется приобретать специальную климатическую технику — она отличается большей мощностью.

Дорогостоящие модели климатических устройств оборудуются угольными фильтрами, устраняющими неприятные запахи

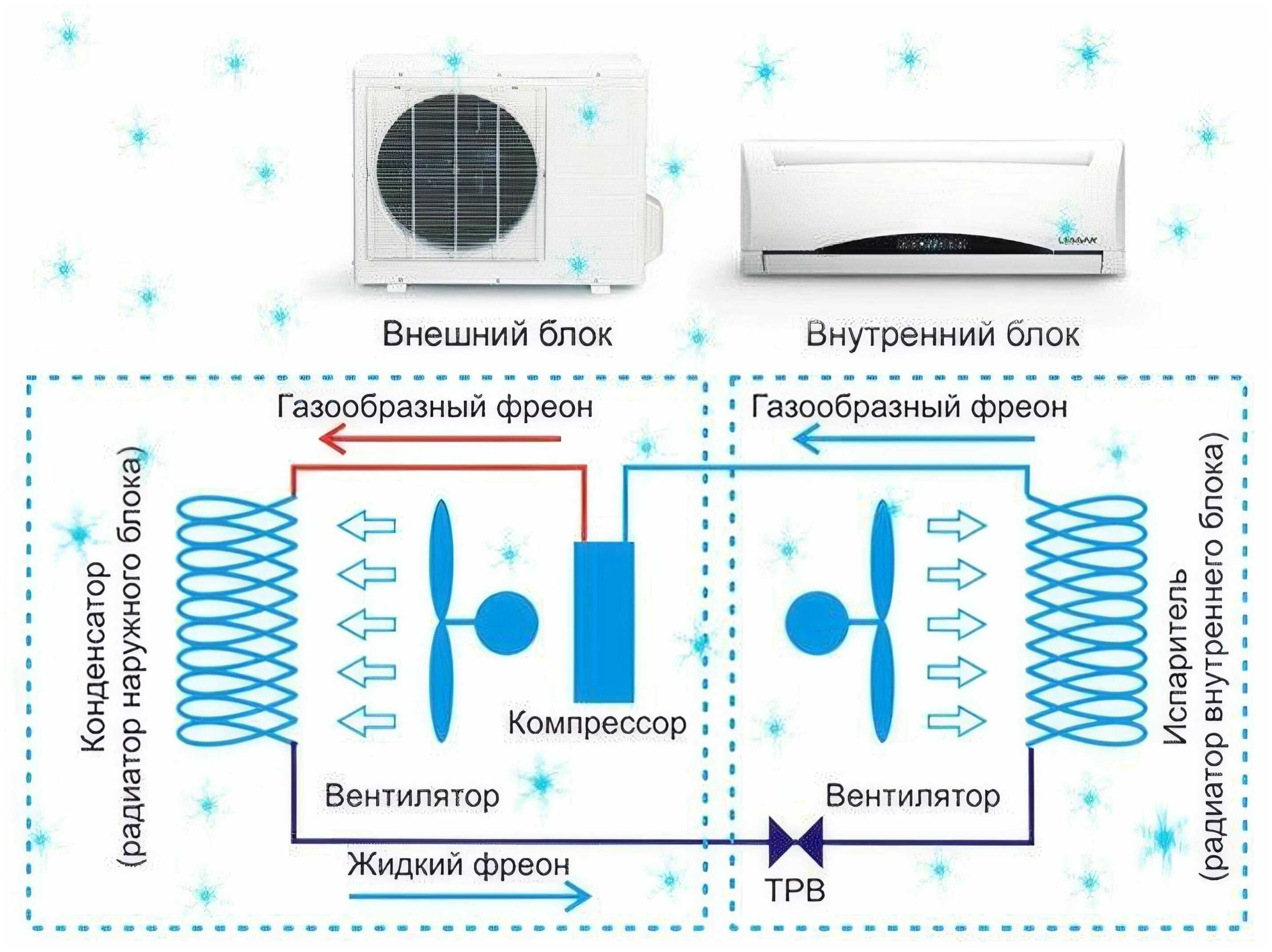

Как работает кондиционер сплит-система на охлаждение

Главной задачей любого кондиционера является охлаждение воздуха в помещении. Схематически процесс выглядит так:

Теплоноситель фреон в компрессоре сжимается и нагревается, после чего передает тепло внешнему блоку.
Температура газа снижается, и происходит его конденсация.
Жидкий фреон поступает к дросселю и направляется во внутреннюю часть системы, где испаряется.
В результате понижения температуры происходит забор тепла из комнаты с подачей к компрессору и повторением всего цикла.

Любая система требует своевременной заправки фреоном. Теплоноситель склонен к постепенному испарению даже при исправности кондиционера.

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле; Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства; Кондиционер не размещают на одной линии с другими мощными приборами; Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения; Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии; Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами. При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками

Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

1 – питание компрессора;
2(N) – общая нейтраль;
3 – четырехходовой клапан;
4 – вентилятор внешнего блока;
(земля).

Маркировка клемм для инверторных моделей сплит-систем:

1 – питание;
2(N) – нейтраль;
3 – управление;
(земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

Снимают декоративную панель с блока.
Снимают защитную крышку с разъемов и фиксатор шнура.
Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
Фиксаторами хорошо закрепляют межблочный провод.
Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Внутренний блок

В состав внутреннего блока входит:

Лицевая часть корпуса выглядит, как обычная решетка, выполненная из пластика (как и весь корпус блока). Она пропускает поток воздуха внутрь корпуса. Панель блока очень легко удаляется, что обеспечивает легкий доступ ко всем внутренним деталям устройства во время чистки оборудования;
Фильтр грубого очищения воздуха – пластиковая сетка. Она предназначена для защиты системы от попадания крупных частиц пыли и грязи, шерсти собак и других животных, пуха и прочее. Для эффективной работы оборудования фильтра подлежат регулярной чистке, как минимум один – два раза в месяц. Чистку можно выполнять самостоятельно или заказывать профессиональных специалистов из сервисного центра и оплачивать их работу. Именно на фильтрах основывается весь принцип работы кондиционера;
Фильтровая система включает в себя несколько различных фильтров, которые необходимы для непрерывного и эффективного процесса работы кондиционера. Фильтра делятся на:

Угольные (они предназначены для удаления различных запахов);
Электростатические (они необходимы для удержания мелких частиц пыли);
Антибактериальные;
Прочие.

Вентилятор. Его задача заключается в циркуляции очищенного воздуха в комнате, офисе и другом помещении;
Испаритель. Представляет собой обычный радиатор. Он предназначен для нагрева охлажденного фреона и его испарения. Во время продува воздуха радиатором, он охлаждается;
Имеются горизонтальные жалюзи. Их задача регулировать направление воздуха по вертикали, что также влияет на скорость охлаждения воздуха. Жалюзи можно регулировать с помощью пульта дистанционного управления системой;
Панель с индикаторами. Необходимо для отображения информации о режиме работы оборудования и наличии вероятных неисправностей и поломок;
Вертикальные жалюзи. Они регулируют потоки воздуха в квартире, поступающего в помещение в горизонтальном направлении;
Штуцерные соединения. Необходимы для крепления медных трубок, соединяющих между собой внутренний и внешний блоки.

Конструкция

Прибор может быть в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет из себя замкнутую систему, по которой движется хладагент — чаще всего фреон R-22, R-410.

Из чего состоит кондиционер:

Компрессор — предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
Конденсатор — расположен в выносном блоке, попадая на охлаждённую поверхность теплообменника, хладагент переходит в жидкое состояние;
Испаритель — находится во внутреннем корпусе, поглощает тепло, способствуя попаданию в комнату, превращает хладагент в газ;
Регулятор давления (капиллярная трубка, дроссель) выполняет функции резкого снижения p и t фреона;
Вентилятор — генерирует воздушную струю, направленную на теплообменники.

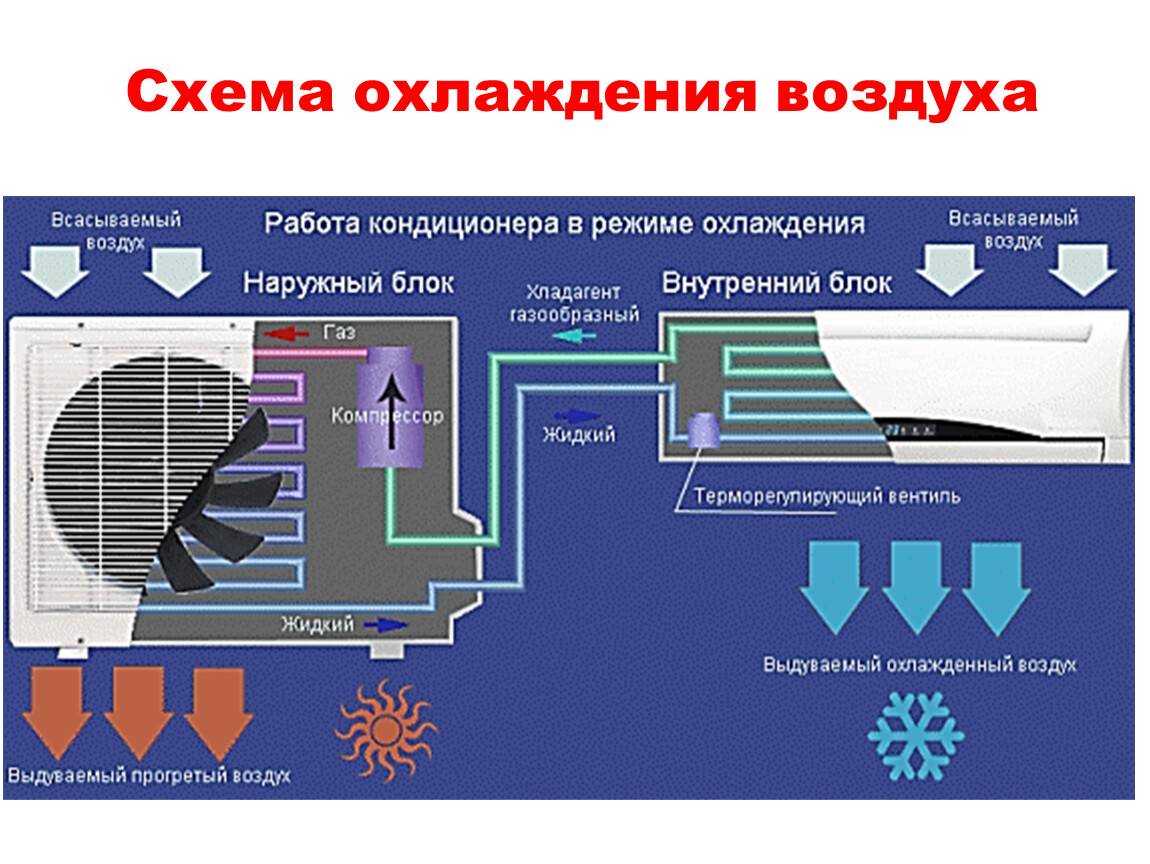

Классическая ,его работы представлена на рисунке.

Схема охлаждения наглядно показывает, как при испарении хладагент поглощает, а при конденсации отдаёт тепло. Принцип действия кондиционера — забор тепловой энергии на одном теплообменнике и отдача на другом называется парокомпрессионным холодильным циклом.

Как работает кондиционер?

В компрессор поступает фреон в виде газа при незначительном p 3-5 атм и t +10-20˚С. В агрегате газообразная субстанция достигает давления 15-25 атм с одновременным повышением t до +70-90˚С.

Охлаждающий агент под давлением движется к конденсатору, где обдуваемый вентилятором остывает и превращается в жидкость, выделяя при этом тепловую энергию. Воздух, выходящий из конденсатора, нагревается. Охлаждающая жидкость покидает теплообменник с температурой на 10-20˚ превышающей окружающий воздух.

В дросселе, представляющем из себя тонкую трубку, выполненную из меди в виде спирали, температура и давление фреона согласно законам физики снижается, частично испаряясь. После регулятора давления смесь парообразной и жидкой фракций хладагента поступает в испаритель.

Испаритель превращает фреон в газообразную форму с поглощением тепла. Воздух, прогоняемый вентилятором через испаритель остывает и подаётся в помещение. Газ с низкой температурой и давлением вновь засасывается компрессором. Процесс повторяется.

Значение понятий

Для начала стоит научиться различать мощность охлаждения прибора и мощность электрическую — ту, что потребляет кондиционер. Практически всегда эти параметры указаны на его упаковке. Обе силы связаны между собой, поэтому при выборе устройства необходимо уточнять, какова потребляемая мощность кондиционера и его охлаждения.

Электрическая сила

Электрическая мощность – это энергия, которую кондиционер берет из электрической сети дома. Она выражается в кВт/ч. По этим данным человек в конце месяца оплачивает коммунальные услуги за свет. Необходимо знать, что мощность, указанная на упаковке, описывает расход электроэнергии, если сплит-система будет работать на протяжении 1 часа.

Мощность эти устройства расходуют намного меньше, потому что они работают с частыми перерывами. Когда в помещении температура воздуха набирает нужное число, сплит-система останавливается и не мотает энергию, а прохлада в помещении держится длительное время. Если термоизоляция дома хорошая, то холод быстро не уйдет.

Сила охлаждения

Охладительная мощность – это показатель, при котором прибор доставляет в помещение прохладу. Ее измеряют в БТЕ (Британских Тепловых Единицах), 1 БТЕ – это 0,3 Вт. В основном в индексе показывают число в тысячах. Если на коробке системы кондиционирования написано «ВТЕ 5» — это означает, что прибор потребляет электроэнергии 5000 * 0,3= 1,5 кВт/ч от непрерывной работы.

Для таких устройств, которые имеют мощность 12 БТЕ, не нужно устанавливать отдельную розетку, т. к они будут потреблять примерно 3,5 кВт. Столько же электроэнергии наматывают стиральные машины или нагревательные баки. Нельзя нагружать одну линию несколькими включенными приборами, поскольку проводка может перегореть.

Мощность прибора и объем помещений

Польза кондиционера

С помощью такой установки удастся оптимизировать климатические условия в квартире или на рабочем месте. Дополнительные встроенные функции, такие как ионизация и увлажнение воздушных масс, будут способствовать еще большему комфорту для пользователей и улучшению их самочувствия.

Получить все положительные качества от пользования кондиционирующими аппаратами удастся только в том случае, если обеспечивать регулярную чистку, качественный уход и своевременный ремонт изделий. Особенно важна чистка фильтров, поскольку загрязненные фильтрующие элементы способны навредить здоровью человека.

Посмотрите видео о том, как работает кондиционер

Устройство сплит-системы

Компрессор;
Теплообменник – конденсатор;
Вентилятор;
Расширительный клапан (в бытовых моделях – капиллярная трубка);
Четырехходовой клапан, переключающий режимы охлаждение/обогрев;
Бачок ресивера – осушителя хладагента;
Датчики, контроллер зимнего комплекта;
Конденсаторы и реле включения компрессора.

теплообменник-испаритель;
тангенциальный вентилятор с крыльчаткой в виде длинной турбины;
электронная схема управления, датчики температуры;
фильтры очистки комнатного воздуха;
жалюзи, поворачиваемые шаговыми электродвигателями;
ванночка для конденсата, трубка дренажа.

Внешняя часть кондиционера

Внешний блок устройства устанавливается снаружи помещения и включает следующие узлы:

Вентилятор. Его задача заключается в охлаждении конденсатора;
Конденсатор. Иными словами, это радиатор, который необходим для остужения и конденсации жидкости фреон. Воздушный поток, усваивающийся около конденсатора, подогревается, после чего выходит наружу;
Компрессор. Необходим для сжатия хладагента, а также он поддерживает его прохождение по холодильному конуру;
В современных инверторных кондиционерах имеется плата управления. Помимо нее, этот тип оборудования содержит множество других элементов электроники;
Некоторые модели оборудования, которые располагают функцией подогрева, имеют встроенный четырехходовый клапан. При работе оборудования в режиме на обогрев, клапан способен менять направление движения рабочей жидкости (фреона). В этот самый момент внутренняя и внешняя часть оборудования как бы меняются местами друг с другом и выполняют не свою работу;
Штуцерные соединения. Они предназначены для подсоединения медных трубок, которые связывают между собой внутреннюю и внешнюю части оборудования;
Фильтр, расположенный на выходе компрессора, необходим для защиты фреона и компрессора от частичек пыли и грязи, которые могут осесть в системе во время монтажных работ;
Защитная основа (или крышка), которая предназначена для защиты штуцерных соединений. Помимо того, они закрывают электрические разъемы устройства.

Принцип работы

Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.

В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.

После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.

Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.

Все прочие функции – за системами автоматики. По достижении установленной температуры в помещении датчик подает сигнал на блок управления, а тот останавливает компрессор и вентиляторы, процесс прекращается. Воздушная среда в комнате нагрелась, — и датчик снова инициирует запуск охладителя, такая циклическая работа идет непрерывно. В то же время инверторные сплит – системы, чья конструкция немного отличается от устройства обычных кондиционеров, никогда не останавливают процесс. Такие агрегаты характеризуются плавным изменением температуры и тихим режимом работы компрессора.

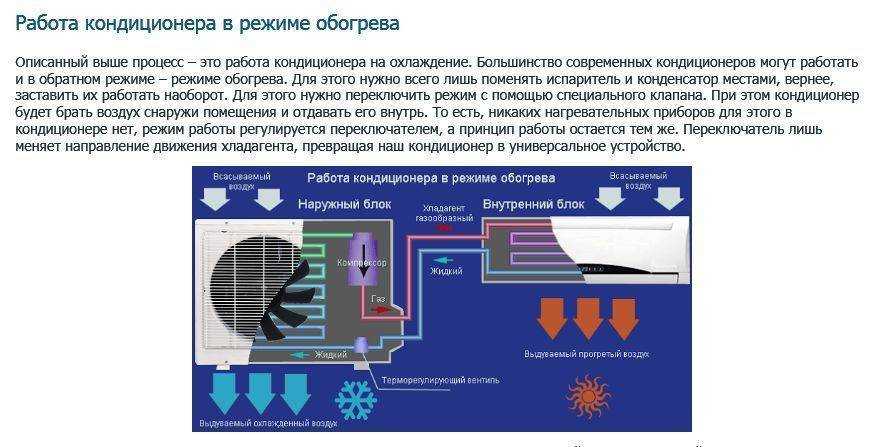

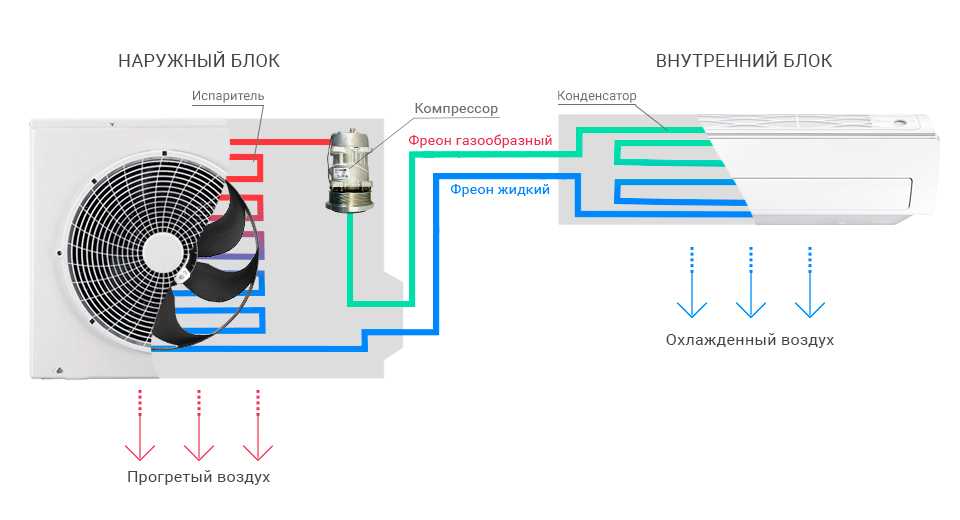

Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.

Заключение Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.

Как работают испарительные кондиционеры

Охладитель-увлажнитель испарительного типа

В испарительных кондиционерах нет фреоновых контуров с теплообменниками и компрессорами. В состав безвоздуховодного напольного блока входят следующие элементы:

вентилятор;
дренажный насос;
пористый гидро-фильтр;
воздушный фильтр грубой очистки;
емкость для холодной воды.

Рабочая жидкость – холодная вода, в которую дополнительно кладут лед для более эффективного охлаждения.

Охлаждение

Влагу удалять нет необходимости, так как она выделяется в комнату вместе с охлажденным воздухом, поэтому такие моноблочные устройства еще называют увлажнителями или испарительными кондиционерами.

Цикл охлаждения состоит из нескольких этапов:

гидро-фильтр пропитывается водой, поступающей из специальной емкости под воздействием дренажной помпы;
воздушный поток проходит через механический фильтр и поступает в гидро-фильтр;
здесь он отдает свое тепло воде, и она начинает испаряться, при этом происходит охлаждение и увлажнение воздушного потока.

Далее весь круговорот повторяется.

Обогрев

Если рассматривать принцип работы кондиционера-испарителя на обогрев, то он ничем не отличается от оконных блоков и мобильных с воздуховодом. В корпус напольного испарительного блока встраивается нагревательный элемент, позволяющий эксплуатировать прибор в режиме тепловентилятора с электрическим нагревом. Ограничений по наружной температуре нет никаких.

Как устроен компрессор: основные элементы, виды

Рассмотрим основные виды компрессоров, которые применяются в кондиционерах и сплит-системах, и походу рассмотрим нюансы их устройства.

Роторные компрессоры

В сплит-системах этот тип компрессоров максимально распространен. Большая их часть производится в Японии, Китае (80% от общего числа компрессоров) и остальных передовых странах Юго-Восточной Азии.

Спиральные компрессоры

Монтируются в установках, которые используются для коррекции климата в больших жилых и индустриальных помещениях. Спиральные компрессора являются элементом бытовых и полупромышленных кондиционерах, а также в промышленных холодильных установках.

Винтовые компрессоры

Благодаря большой мощности, такие компрессорные установки монтируются в промышленных сплит-системах и кондиционерах, чиллерах с воздушным и водяным охладительным контуром. В настоящее время винтовые компрессоры монтируют во многих моделях коммерческих кондиционеров.

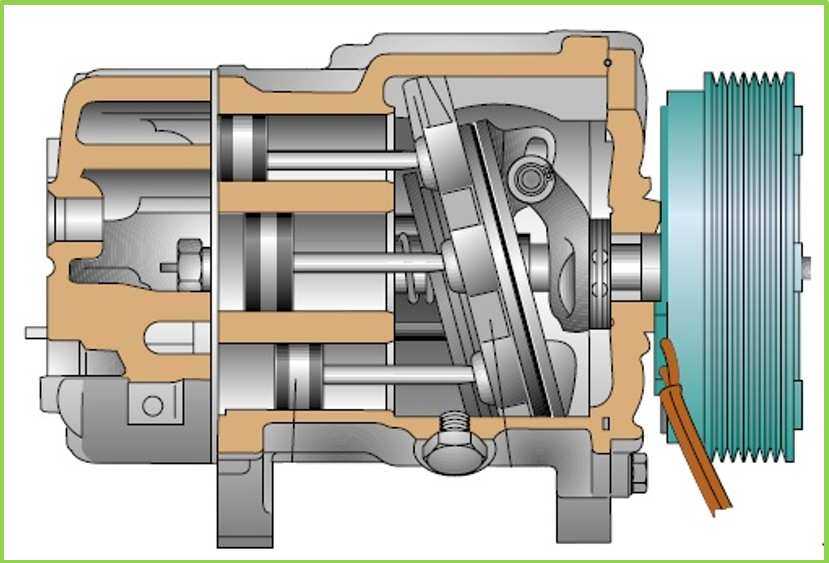

Поршневые компрессоры

Данный вид можно считать морально устаревшим, так как конструктивно и технологически он является прародителем всех автоматических компрессорных установок. В настоящее время он используется в холодильной технике первого поколения.

Компрессора данного типа дооснащаются электрическими двигателями с вертикальным расположением вала, не издающим большого шума при работе.

Важно! Поршневые установки делятся на кривошипно-шатунные и кривошипоно-кулисные. Они отличаются высокой производительностью и эксплуатируются в условиях повышенных нагрузок, то есть в кондиционерах высокой мощности.

Разновидности кондиционеров

Моноблоки становятся прошлым. Сегодня сегмент кондиционеров завоевывают сплит-системы. Новое название дано, чтобы отличать от используемого раньше. Чем плох моноблок? Приходилось дорабатывать окно, реже стену. Мягко говоря не удобно. Зимой приходилось устройство убирать, избегая утечки тепла. В южных районах США, где изобрели новинку, не актуально. По-другому стоит вопрос в России.

Разделение кондиционера двумя блоками (внутренний, внешний) позволило проложить соединительную магистраль раз и навсегда, утеплив канал как следует. Конденсор стало возможным разместить в тени. Работа кондиционера становится постабильнее.

Уместно упомянуть особенность приборов. Бытовая техника сушит воздух, вырабатывая положительные ионы, кондиционеры не являются исключением. Наоборот, делают в высшей степени замечательно (неблагоприятно сказывается на здоровье хозяев). Испаритель образует конденсат, выводимый наружу. Для устранения избытка скопившейся жидкости требуется еще одна система, снабжается каждый кондиционер. Дренажная система. Физически трубка отвода жидкости идет в одной магистрали с фреоном. Догадываетесь, на морозе канал может замерзнуть. Имеется два пути решения проблемы:

Заблаговременно оборудовать сток кондиционера кабельным подогревом.
Включить кондиционер на охлаждение помещения. Ледяные пробки растают, получив более высокую температуру фреона.

Есть кардинальный метод — подождать весны, кондиционер растает.

Обслуживание кондиционера

Самостоятельное обслуживание, не требующее специального оборудования, заключается в своевременной замене салонного фильтра и оценке работы кондиционера. Фильтр необходимо менять каждые 15–20 тысяч километров. Если вы часто пользуетесь кондиционером или эксплуатируете машину в условиях сильной запыленности, сократите пробег до 7–12 тысяч километров. Это защитит вас от появления неприятного запаха в салоне. Если кондиционер вдруг начал хуже работать, а замена салонного фильтра не помогла, необходимо проверить количество хладагента. Это можно сделать, измерив давление в системе и сравнив его с необходимым.

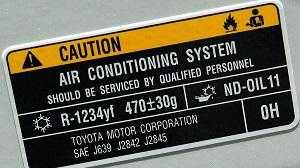

Все данные о давлении написаны на небольшой металлической табличке, закрепленной на внутренней стороне капота или на задней стенке подкапотного пространства. Эту табличку монтируют во время установки кондиционера.

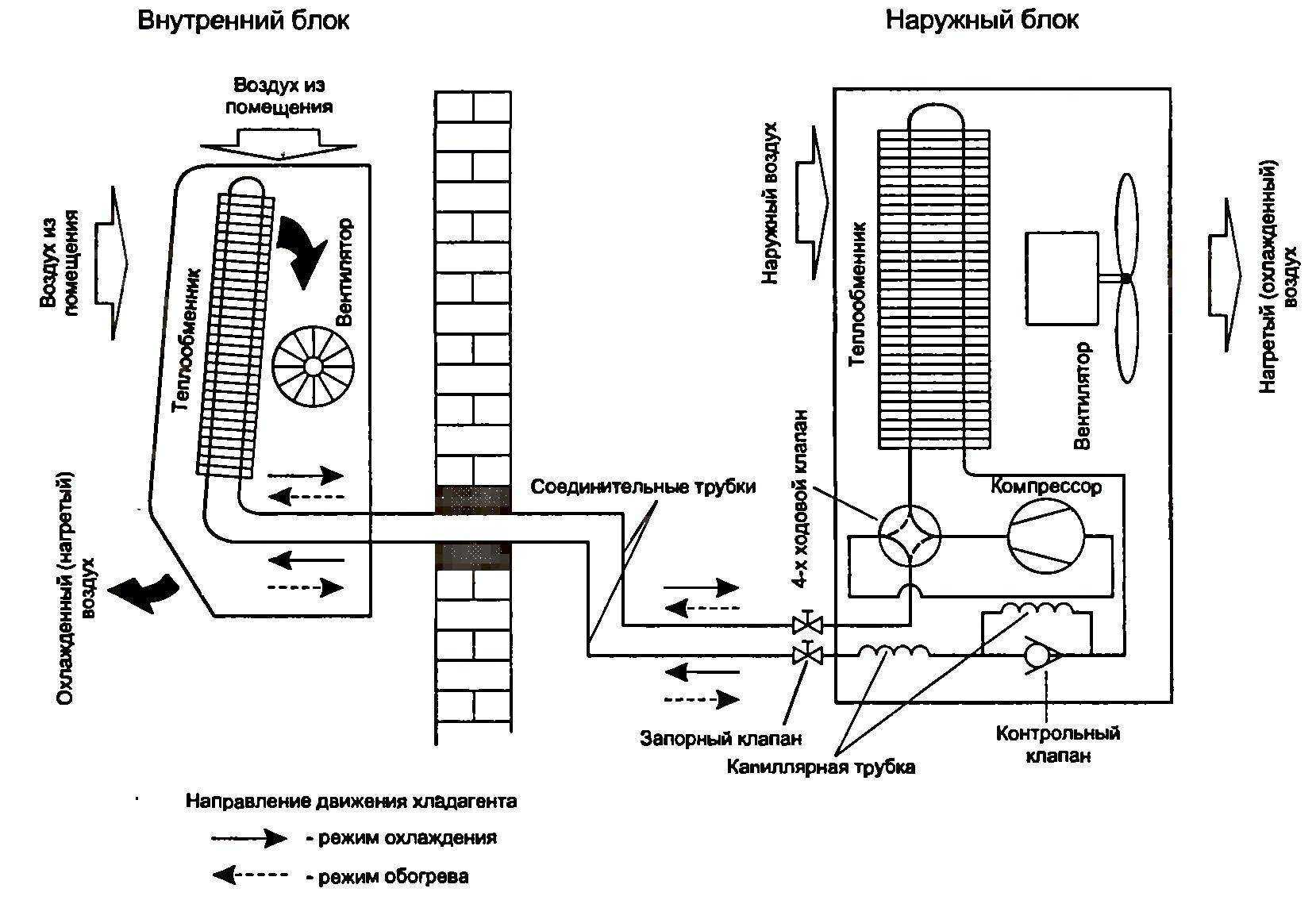

Схема устройства кондиционера

Несмотря на огромное количество моделей, все кондиционеры имеют похожие основные конструктивные элементы. Они различаются только внешними формами и особенностями установки той или иной конструкции.

Каждый кондиционер состоит из вентилятора, испарителя, дросселя, компрессора и конденсатора. Компрессор предназначен для сжатия фреона с целью его дальнейшей циркуляции в системе. С помощью конденсатора фреон превращается из газообразного в жидкое состояние. Чаще всего для установки данного элемента используется внешний блок. Работа испарителя заключается в превращении жидкого фреона в газ. Таким образом, его функции будут противоположны конденсатору. Дроссель позволяет снизить давление фреона, а вентиляторы осуществляют непосредственное охлаждение системы. Работа устройства не зависит от того, где устанавливается кондиционер – на стене или на потолке.

Польза и вред от кондиционера

Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

Есть вероятность, что в этих устройствах размножаются вредные бактерии.
Климатическое оборудование благоприятствует распространению вирусов.
Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

фильтр для фреона;
компрессор;
вентилятор;
конденсатор;
четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
Плата управления с микропроцессором.
Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Что такое сплит-система в кондиционерах

Кондиционером называют любое устройство, предназначенное для охлаждения воздуха в помещении. Модели приспособлений бывают кассетными и канальными, колонными, стационарными и мобильными. Сплит-система кондиционера значит, что агрегат состоит из двух и более отдельных блоков. Один из них вынесен на фасад здания, а другие расположены внутри помещения. Между собой модули соединены при помощи электропроводки и трубок, в которых циркулирует теплоноситель.

Устройство имеет важные преимущества перед обычными моделями. Прежде всего, установить его можно в любом помещении — даже там, где в принципе нет проемов в стенах, подходящих для монтажа обычного оконного кондиционера. Кроме того, сплит-система:

отличается повышенной мощностью и позволяет охлаждать большие пространства;
издает мало шума в сравнении с простым кондиционером-моноблоком;
позволяет монтировать внутренний модуль в любом удобном месте комнаты и обеспечить направленный поток холодного воздуха.

Функциональность сплит-системы зависит от конкретной модели. Некоторые агрегаты работают только на охлаждение, другие поддерживают режимы вентиляции, обогрева и даже очистки воздуха.

Виды сплит-систем

Сплит-системы представлены несколькими основными разновидностями:

Настенные. Один блок агрегата монтируют на фасаде за окном, а второй вешают на стену в комнате.
Канальные. Внутренний блок встраивают в пространство между настоящим и подвесным потолком. В произвольных точках помещения размещают специальные каналы, предназначенные для забора и подачи воздуха с улицы.
Потолочные. При работе устройство обеспечивает равномерное распределение потока воздуха по всей комнате.
Кассетные. Сплит-системы устанавливаются за подвесным потолком, снаружи остается только декоративная решетка устройства.

Кондиционер какого типа выбрать для дома, зависит от размеров комнаты, требований к качеству охлаждения и финансовых возможностей.

Что такое мульти-сплит-система в кондиционерах

Иногда состав кондиционера со сплит-системой представлен не двумя, а тремя и более блоками. Один из них предназначен для выноса за окно, другие необходимо монтировать в разных точках квартиры.

Такая конструкция называется мульти-сплит-системой. Стоит она дороже обычных агрегатов, зато позволяет поддерживать приятный микроклимат не в одной комнате, а во всем доме.

Управляющий блок

Единственное отличие между обычным кондиционером и более продвинутым климат-контролем кроется в управляющем блоке, поддерживающем подключение различных датчиков, а общий принцип одинаков – управление компрессором и вентиляторами. Управление кондиционером сводится к подаче напряжения на электромуфту компрессора и регулировке скорости вращения вентиляторов. Для этого и нужно коммутирующее устройство, ведь кнопки и потенциометры, установленные на передней панели автомобиля, не рассчитаны на подключение мощной нагрузки. Подключение к управляющему блоку контроллера и различных датчиков, а также возможность менять направление движения входящего воздуха, чтобы он шел через испаритель, превращает кондиционер в систему климат-контроля.
