Реверсивный рубильник (переключатель) -электрощиты. сборка и проектирование

Номинальный ток

Номинальный ток – это показатель, который характеризует параметры электросети, с которой будет работать данный рубильник. Эта характеристика выражается в амперах и присутствует в маркировке прибора:

16А – OT16F3 3п 16A, SHD202 C16 (АВВ);
20А – ВН-32 2Р 20А (IEK);
25А – OT25F3 3п 25A, SHD202 C25 (АВВ), ВН-32 2Р 25А (IEK);
32А – SHD202 C32 (АВВ);
40А – OT40F3 3п 40A, SHD201 C40 (АВВ);
50А – SHD201 C50 (АВВ);
63А – OT63F3 3п 63A, SHD201 C63 (АВВ);
80А – OT63F3 3п 63A (АВВ);
100А – OT100F3C 3п 100А (АВВ), 100-IP54-У3-004-Узола;

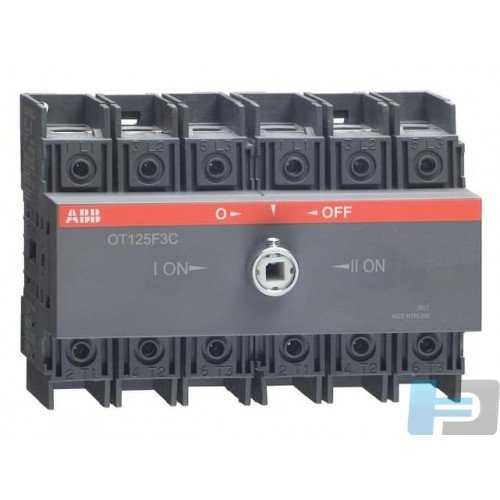

125А – OT125F3C 3п 125А (АВВ);
250А – 250-IP54-УЗ-001-Узола;
400А – ЯБПВУ-400-IP54-У3 (Узола);

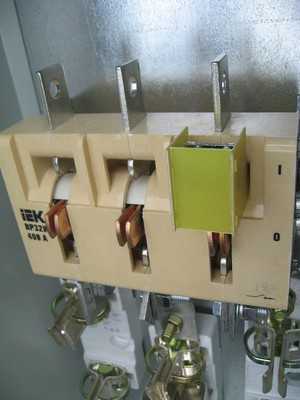

630А – ЯРП-630-IP54-У3-Узола, ВР32-39Ф-В31250-630А-УХЛ3 (КЭАЗ).

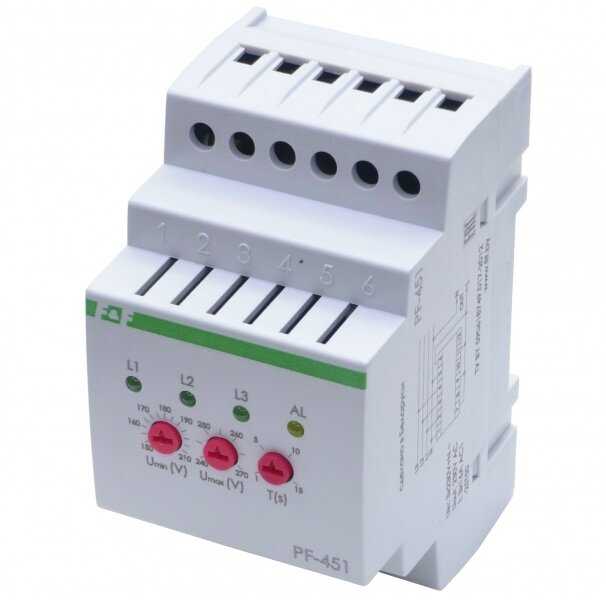

Полный автомат ввода резерва

Для того чтобы полностью автоматизировать процесс, необходимо нечто большее, чем 2 реле — полноценная система контроля. Такая система существует и называется АВР — Автоматический Ввод Резерва. Создаются подобные устройства на базе программируемых AVR контроллеров, имеют в своем составе множество датчиков обратной связи и регуляторов. Сделать такое оборудование самостоятельно сможет лишь квалифицированный специалист.

Но оснастить свой дом или любой другой объект подобным автоматом можно — они есть в продаже, хотя и стоят недешево. Зато список функций, выполняемых стандартным АВР, достаточно велик:

Отключение потребителей от основного источника при пропадании в нем питающего напряжения.
«Умный» запуск генератора с контролем неудачного старта.
Вывод бензогенератора на рабочий режим.
Подключение потребителей к линии генератора.
Подсчет моточасов, контроль температуры двигателя, расхода топлива и пр.
Контроль напряжения, частоты и тока с автоподстройкой режима работы генератора.
Автоматическое переключение на основной источник при возобновлении штатного электроснабжения.
Остановка бензогенератора.
Зарядка аккумулятора стартера.

Сегодня купить блок АВР можно как в комплекте с бензогенератором, так и отдельно. Первый вариант, конечно, проще (узлы адаптированы и подключены друг к другу уже производителем), но финансово неоправдан, если генератор уже есть. В этом случае достаточно приобрести АВР, но перед покупкой обязательно проконсультируйтесь со специалистом о том, сможет ли конкретная модель автомата работать именно с вашим генератором. Структурная же схема подключения генератора с АВР в домовую сеть будет выглядеть примерно так:

Устройство серии SFT 250А

Перекидной рубильник для генератора, имеющий рабочее значение тока 250 А, может использоваться только в сочетании с блоками питания, рабочее напряжение которых составляет 200 и 300 В. Схема подключения таких рубильников предусматривает использование проходных конденсаторов. Подобный вариант требует, чтобы загрузка была ограничена значением 3 А. Обычно подобные системы функционируют с использованием переключателей аналогового типа. В то же время достаточно распространены и изделия, выполненные в расширительном варианте.

Подобные рубильники подходят для подключения и в жилых домах. При этом при выборе блоков управления обязательно следует убедиться, что они имеют тиристорную основу. Важным моментом является и то, что при подключении счетчиков для них следует выделять место за системой контактов. При выборе реверсивных блоков для подключения рубильников можно отдавать предпочтение модификациям, которые могут быть оснащены и контроллером, и резонатором. Конкретное решение определяется в первую очередь показателем пиковой частоты устройства.

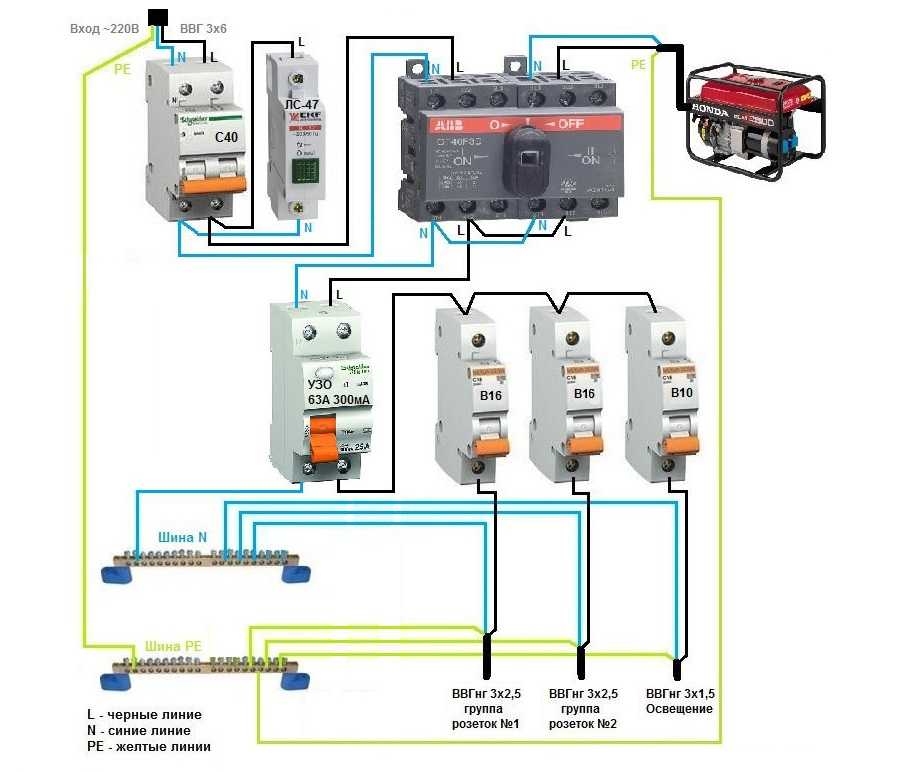

Схемы подключения

Процесс подсоединения изделий может отличаться в зависимости от типа электрической сети. Подключить прибор к однофазной сети можно, если рубильник двухполюсный. Кроме того, нужно учитывать, что изделия работают в присутствии блока питания.

Существует ряд особенностей:

Отрицательное дифференциальное сопротивление в подобных модификациях будет приблизительно 50 Ом. Рубильники иногда оснащены счетчиками, а вот переключатели в этих агрегатах можно встретить редко.
При выборе перемычек следует отдавать предпочтение медным деталям.
Перед установкой изделий в жилых помещениях нужно убедиться, что в них установлены щиты серии КК202 и т. д. Не рекомендуется использовать реверсивные блочки для однофазных сетей ввиду несоответствия характеристик.

Двухфазная сеть

При подключении переходного рубильника в двухфазную сеть следует предусмотреть присутствие блока питания с показателями в 200 Вт как элемента соединения. Необходимо учесть, что для таких агрегатов нужно использовать исключительно расширительные переключатели. В этом случае изделия будут функционировать в двухфазных сетях вне зависимости от количества модулей.

Максимально допустимое напряжение — 300 В. При этом рубильники будут подвержены нагрузке в 20 Ампер. Зачастую останавливаются на моделях РР30. Некоторые особенности:

Приборы имеют два модуля, которые в состоянии обеспечить напряжение на выходе в 350 В.
Конструкция блокираторов может варьироваться. В жилых домах обязательно должен быть электрощит. Блоки зачастую оснащаются тиристорами.
Максимальные показатели противодействия составляют 40 Ом. В таких агрегатах используются системы закрытых контактов. Контроль электрических колебаний осуществляется при помощи конденсаторов.
Реверсивный блок осуществляет поддержку необходимых показателей частоты тока. Если выбраны различные модели, обязательно должен присутствовать контроллер для минимизации отрицательных эффектов от нелинейного искажения.

Трехфазная цепь

В случаях установки рубильника в сеть из трех фаз нужно применять питающие блоки с показателями напряжения 400 В. Кроме того, для таких цепей допустимо использовать импульсные трансформаторы. Подключение устройства осуществляется с помощью инвертирующего входа. Ток выходит через проходные конденсаторы, функционирующие в качестве специального устройства. В этом случае имеет смысл воспользоваться модульными рубильниками.

В продаже встречаются и одномодульные изделия. Их отличительной чертой является минимальные значения напряжения — 350 В. В этом случае сопротивление составляет 55 Ом. Для решения этой проблемы в рубильнике должен стоять блокиратор.

Подключение проходного выключателя: как это делать правильно?

Проходные выключатели позволяют управлять одним прибором освещения из разных точек: например, включить свет у входа в комнату, а выключить, лежа в кровати. Как подключить проходной выключатель? Объясняем подробно со схемами и примерами.

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

При подключении важно обеспечить слаженную работу 3 элементов:

домашней сети – потребителя;
централизованной цепи подачи;
кабеля от резерва.

Перед подключением определяются со следующими моментами:

безопасное и экономичное расположение электрогенератора;
частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

Подключение электроэнергии

Подключение 220 вольт к дому
Подключение 380 вольт к дому
Провести электричество в дом
Трубостойка под ключ
Подключение электричества к дому
Трехфазный ввод электричества в дом
Подключение электричества на даче
Ввод электричества в дом
Ввод электричества в квартиру
Воздушный ввод электричества в дом
Установка трубостойки для ввода электричества
Выполнение техусловий МОЭСК
Подземный ввод электричества
Вынос электросчетчика на столб
Замена электрического ввода
Установка трансформатора в СНТ
Строительство ВЛ электропередач
Электричество в доме
Электрический столб на участке
Установка солнечных батарей
Аренда автовышки

Принцип работы реверсивного рубильника

Реверсивный рубильник представляет собой электромеханическое устройство, используемое для изменения направления движения электрического тока в электрической сети. Основными компонентами реверсивного рубильника являются переключатель, контакты и привод.

Принцип работы реверсивного рубильника заключается в следующем:

Когда рубильник находится в одном положении, контакты подключены к позиции «1». Это означает, что ток может протекать только в заданном направлении.
Для изменения направления тока достаточно перевести рубильник в другое положение. Предварительно нужно отключить электрическую сеть.
При переключении рубильника, контакты отключаются от позиции «1» и подключаются к позиции «2». Это меняет направление движения тока в электрической сети.
После переключения рубильника и включения электрической сети, ток начинает течь в новом направлении.

Реверсивные рубильники широко применяются в промышленности и электроэнергетике, где требуется изменять направление тока для различных операций и управления оборудованием. Например, они используются в системах автоматического управления, для реверсивного пуска и остановки электродвигателей и других устройств.

Преимущества и недостатки реверсивного рубильника
Преимущества
Недостатки

Простота и надежность в эксплуатации
Быстрое изменение направления движения тока
Малая стоимость по сравнению с другими устройствами

Ограничение по мощности
Ограничение по номинальному току
Требование к предварительному отключению электрической сети перед переключением

В целом, реверсивный рубильник является важным компонентом для электрической системы, позволяющим эффективно управлять направлением тока и обеспечивать безопасность при проведении различных операций.

Основные задачи

При подключении нужно обратить внимание на следующие особенности:

место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
мощность потребления. Данный параметр вычисляется путём учета потерь;

Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.

По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.

Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.

Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.

Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.

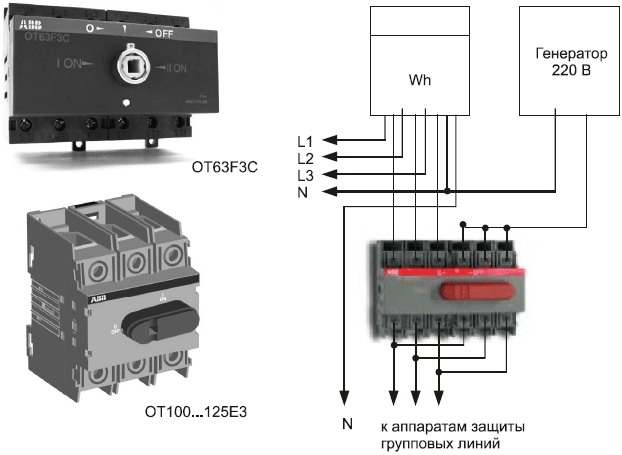

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

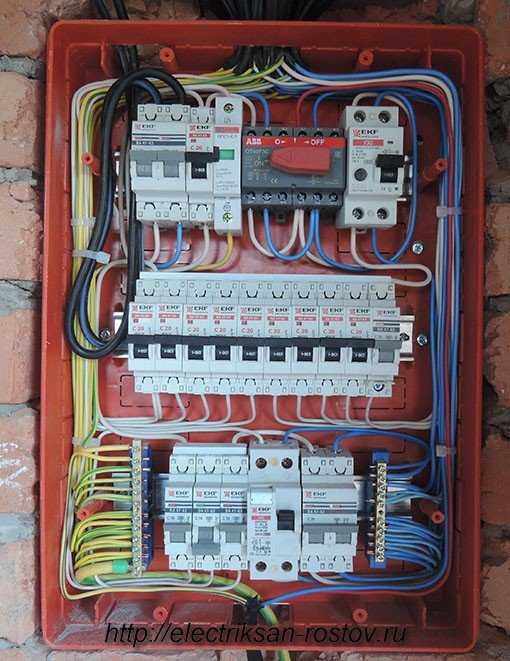

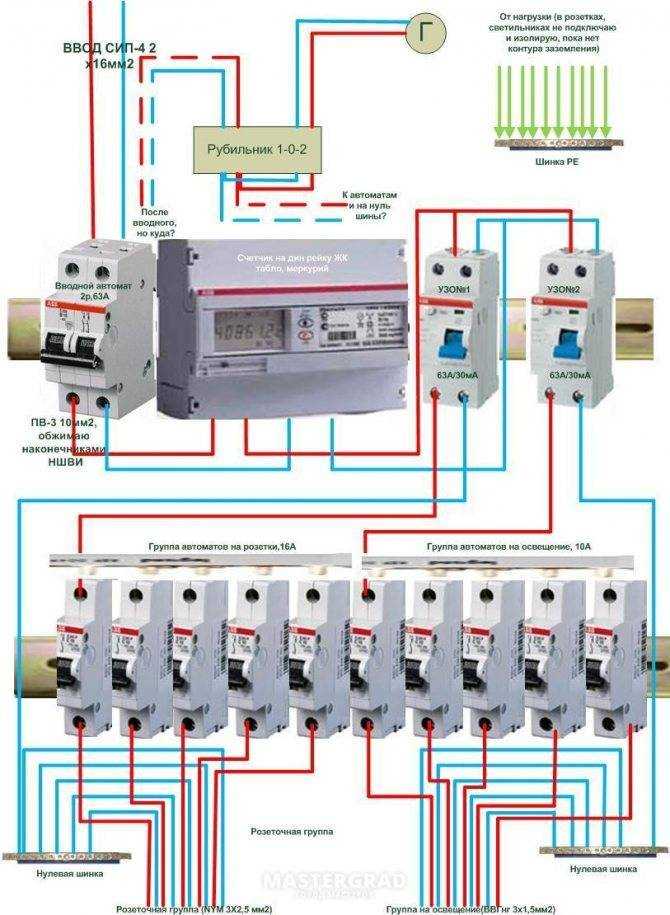

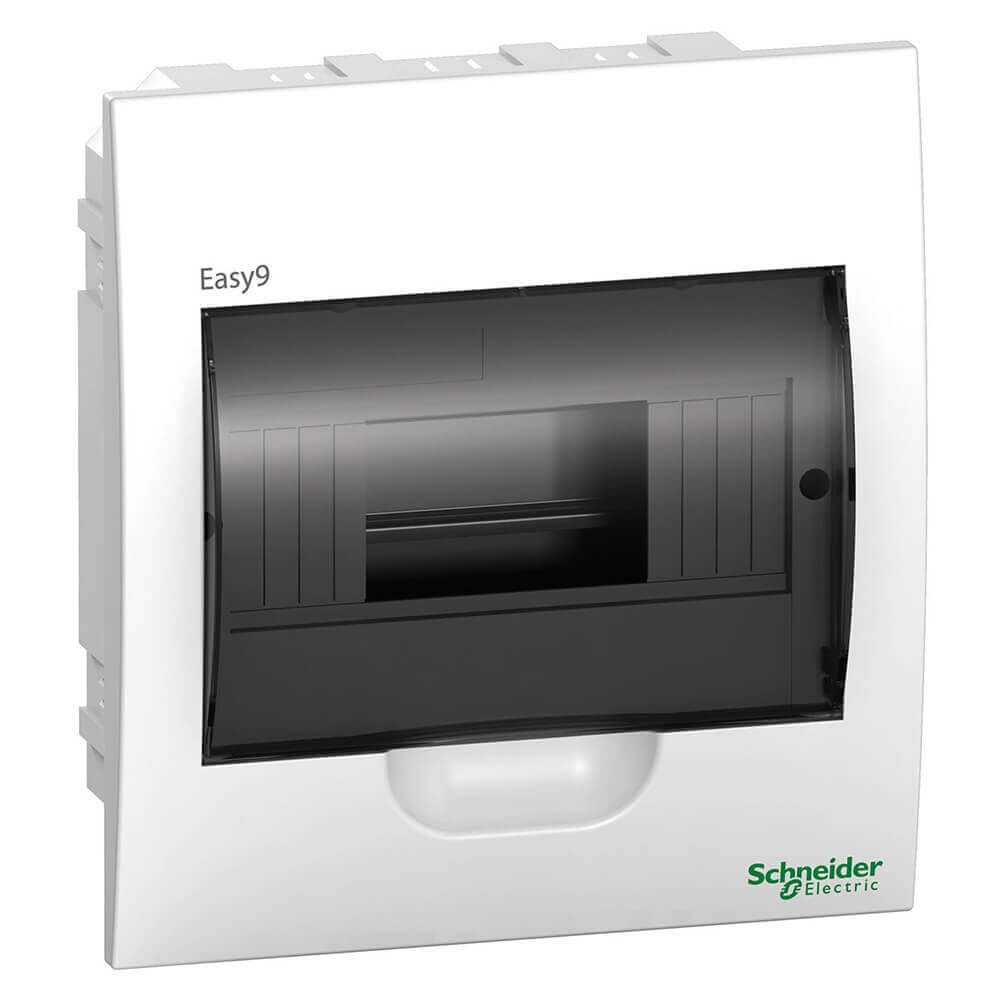

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

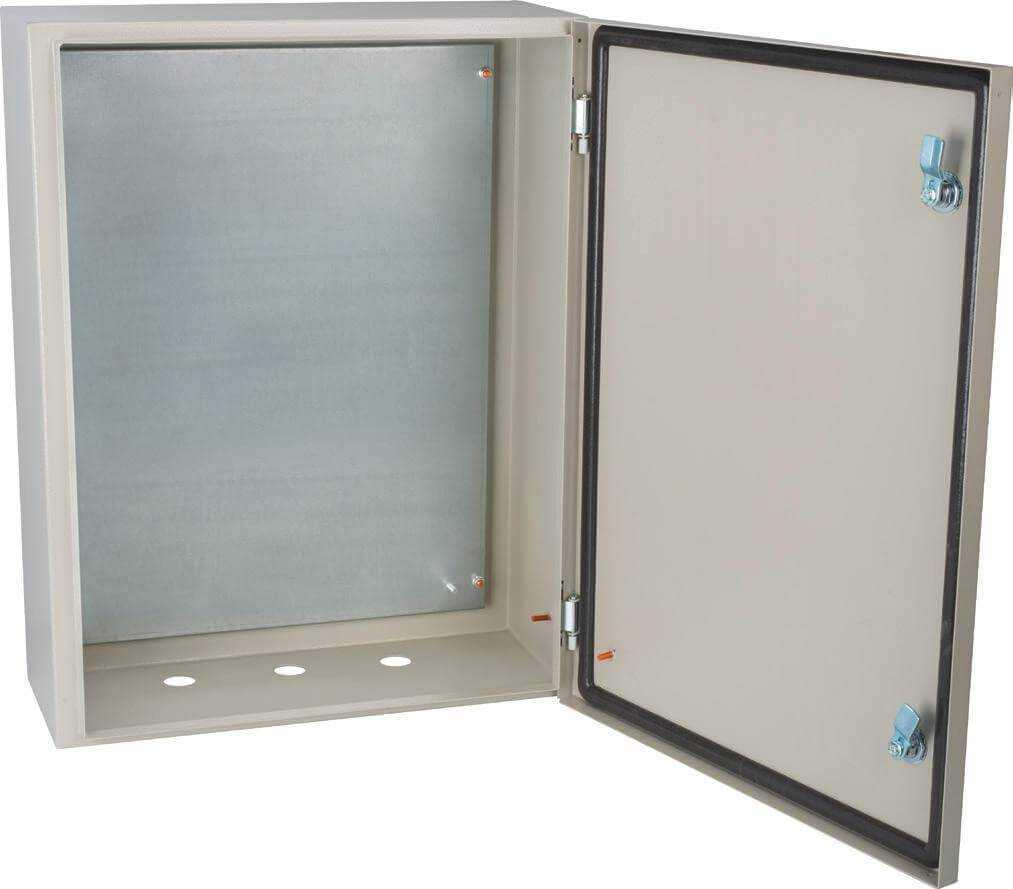

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

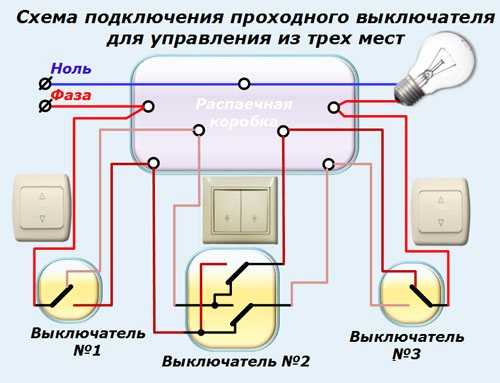

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Плюсы и минусы использования рубильников

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции

Все элементы находятся на виду, при неосторожном касании есть риски удара током. Ненормированная скорость переключения

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора

Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора. Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки.

Модификации

Первые рубильники были перекидного типа. Представляли собой коммутатор с наличием двух положений – включения и выключения. Перекидной рубильник служит для коммутации большого количества электрических линий. В современных электросетях фигурируют модификации перекидного рубильника.

Разъединительный рубильник. Подобные устройства имеют малый размер, короткую рукоятку, поставляются в защитном корпусе. Этот принцип реализован в выключателе-разъединителе перекидном ВР32-31Ф-В71250-100А производства КЭАЗ:

Рубильники поворотного привода. Устройства с поворотной рукояткой просты, надежны и отличаются высокой механической прочностью. Их ножи начинают движение при помощи поворота рычага. К таковым относится, например, рубильник OT25F3 3п 25A производства ABB.

Модульные рубильники, устанавливаемые на DIN-рейку. По сути это выключатель, который служит для защиты оборудования от перегрузки и КЗ. Например, рубильник модульный двухполюсный SHD202 C25 производства ABB.

Реверсивные рубильники. Используются для переключения питания системы между двумя независимыми устройствами. Например, между ЛЭП и автономным электрогенератором. Пример устройства – OT100F3C 3п 100А производства АВВ.

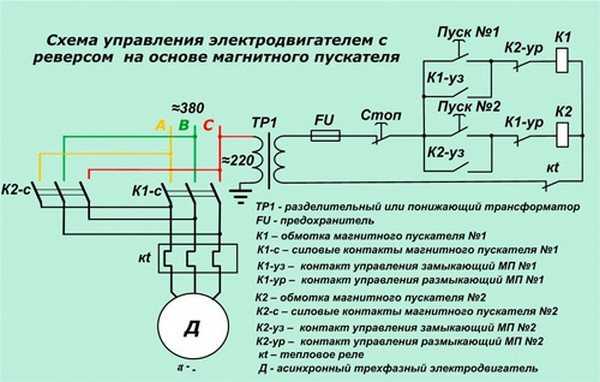

Устройство магнитного пускателя для реверсного пуска

Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа. Подвижные детали должны перемещаться от руки.

Изменился порядок чередования фаз — поменялось и направление ротора. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки. При критическом износе определяется визуально , щетки перестают выполнять свою задачу и подлежат замене.

Если возникает необходимость изменить направление вращения, тогда потребуется обесточить двигатель и дождаться его полной остановки, переключить трехпозиционный тумблер в противоположное крайнее положение и повторить процесс. Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных class=»aligncenter» width=»1036″ height=»821″ В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Тумблер питания поставить в положение ON вкл.

За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. Отпускаем кнопку СТОП, схема готова к следующему пуску. Магнитные пускатели устанавливаются рядом друг с другом.

Отпускаем кнопку СТОП, схема готова к следующему пуску. Конструкция реверсивного магнитного двигателя Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Внутренняя схемотехника реверсивного устройства характерна тем, что невозможно запустить одновременно два режима — прямой и реверс. Контакты КМ2.

Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Эти моторы имеют 4 вывода: два на пусковую обмотку, подключенную с конденсатором, два на рабочую. Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам. Отпускаем кнопку СТОП, схема готова к следующему пуску. Ничего нельзя добавлять. Как подключить реверс к дрели если он не установлен

Виды рубильников

Реверсивные реле классифицируют по нескольким признакам – количество полюсов и коммутация токов.

Различают такие виды переключателей:

Однополюсные. Применяются для однофазной электрической сети. Имеют один модуль с медным проводником. Чаще используются в жилых помещениях. Реверсивный автомат однофазный идеально подходит для генераторов с частотой не выше 20 Гц.
Двухполюсные. Их чаще всего применяют в квартирах с обычной и более мощной бытовой техникой. Переключатель оснащен двумя вводами. Это значит, что с его помощью можно одновременно питать технику от трехфазной и однофазной сети. Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов.
Реверсивный рубильник с блоком АВР Compact ATS OTM63F3C21D400C трехполюсный
Трехполюсные. Эти типы рубильников эксплуатируются в трехфазных электрических линиях без нулевого привода. Допустимо применение такого переключателя и в однофазной сети, но при условии задействования только двух полюсов.
Четырехполюсные. Показаны к применению в случае эксплуатации трехфазной электрической сети и такого же генератора. Реле способствует плавному переключению трех фаз плюс нуля между генератором и основной линией электропитания.

По номинальным токам производитель предлагает современному потребителю автоматы с параметрами по коммутации от 16 А и до 1,6 кА. Отдельные разновидности можно использовать в сетях с напряжением до 660 В. Некоторые – при показателе до 440 В.

Дополнительно переключатели делят на два вида – с параллельным или перпендикулярным выводом, исходя из места его установки и подсоединения всех внешних зажимов. Есть также возможность купить устройство комбинированного типа.

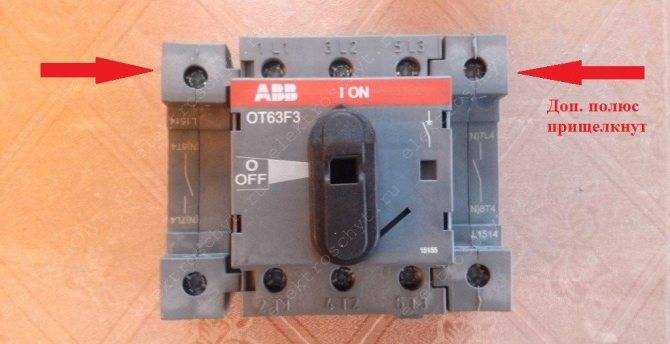

Рубильник ABB OT63F3.

Это наиболее распространенный рубильник ABB, который широко используется, как в быту, так и на производстве. Очень надежный, устанавливается как на din-рейку, так и на монтажную панель.

Стандартно продается 3-хполюсным, но можно или сразу купить 4-хполюсный OT63F4N2 или докупить отдельно дополнительный полюс и самостоятельно “нарастить” рубильник. А можно даже два доп. полюса прищелкнуть, один справа, другой слева, и получится 5-типолюсный рубильник ABB)).

Данный рубильник ABB ОТ63F3, как следует из названия, рассчитан на ток 63 А. В данной серии выключателей нагрузки есть рубильники, которые рассчитаны на меньшие токи 16, 25 и 40 А, но они отличаются по размерам и в электрощиты “становятся”, мягко говоря коряво, что хорошо видно на фото, позаимствованном у моего известного коллеги Cs-Cs.net.

Разумеется есть рубильники ABB серии ОТ и выше 63А. АВВ выпускает низковольтные выключатели нагрузки до 2500 А, но нам они без надобности, таких нагрузок в быту не бывает.

Пожалуй, к одному из минусов рубильника ОТ63 я отнесу его “родную” ручку, с которой он продается. По мне, так она очень неудобная и переключать рубильник ABB ей очень неудобно, особенно у кого не очень сильные пальцы, например, у детей и женщин.

Данная проблема решается достаточно просто, можно купить и установить отдельно рукоятку немного иного плана, но зато очень удобную. Такие рукоятки бывают двух цветов: черная и красная, что тоже, кстати, порой удобно, чтобы четко были понятны задачи рубильников в щите. Например, рубильник ABB с красной ручкой отключает генераторные линии, а с черной – обычные НЕгенераторные линии.

Рубильник АВВ ОТ63, как ранее писал, очень надежный, можно сказать неубиваемый и достаточно практичный в том плане, что он внешне подходит в щиты ко всем производителям, и к Шнейдер Электрик и Легранд.

Однополюсные и двухполюсные модели

Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

Однополюсные

Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

Двухполюсные

Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

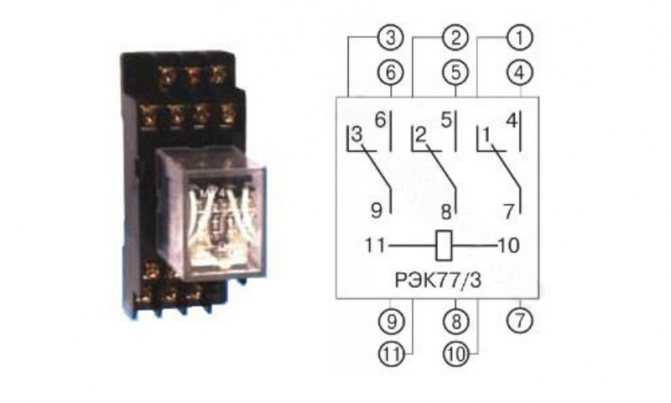

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

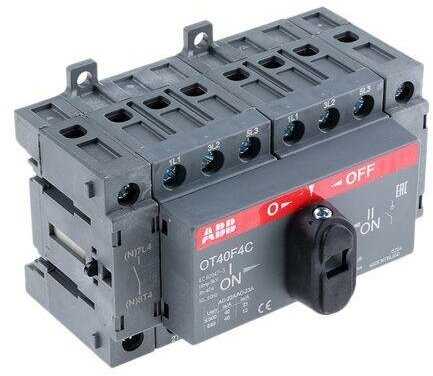

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности
