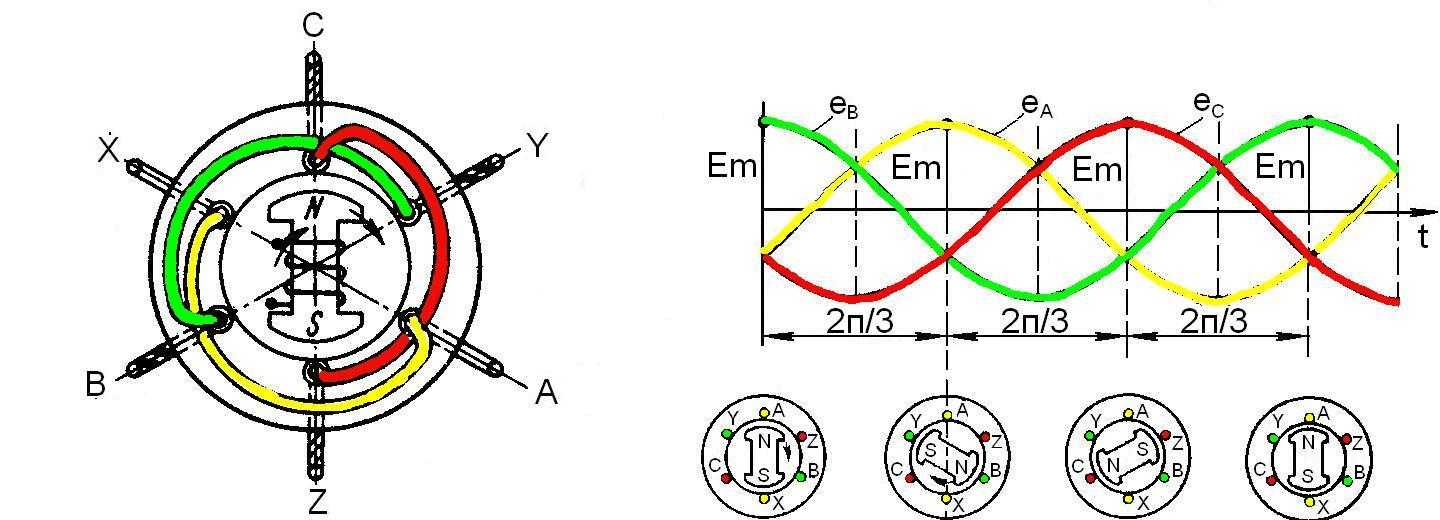

Трехфазный генератор

Последовательность подключения генератора разного типа к дому

Последовательность подключения включает важные этапы и их очередность.

Разберем подробнее шаги и их послдедовательность при подключении электростанций к сети дома.

1. Для начала выбираем место установки генератора

Мы много писали о правильности выбора и не будем сильно заострять на этом внимание. Лучше всего, если он будет стоять вдали(метров 5-7 хватит) от дома в отдельном помещение или домике для генераторов. Тем самым вы убережете себя от шумов и неприятных запахов

Тем самым вы убережете себя от шумов и неприятных запахов.

2. Нужно проложить питающий и управляющий кабеля от генератора к основному щиту в доме, в котором будет происходить коммутация и выбор режимов генератор-основная сеть.

Кабель можно проложить как в земле в траншее так и по воздуху. Обязательное соблюдение всех правил и норм монтажа кабелей.

3. Сборка щита авр(если он есть) или добавление в основной щиток в доме компонентов для переключения режимов.

4. Установка генератора и подключените его к сети дома через реверсивный рубильник или силовым контактам контактора.

5. Первый пробный пуск генератора осуществлять при выключенном вводном автомате в щите.

Правильное питание от LOUD SOUND

1.

Главное – питание. С него надо начинать аудиосистему.

2.

Лучшее питание должно быть у самогомощного усилителя – как правило у усилителя сабвуфера

3. Как выбрать толщину провода?

Очень просто – прочитайте 100500 статей про выбор толщины провода, закончите курсы “школоты автозвука”, сделайте сложные расчеты на логарифмической линейке и обязательно закончите курс “теоретические основы электротехники” в каком-нибудь вузе. Ну или выбирайте так:

• до 800 Ватт – 4Ga (25кв),
• 800+ Вт – 2 Ga (35кв),
• 1,5 кВт и больше – 0ga (50 кв)

Речь о суммарной мощности системы

. Если вы выберете провод слишком толстый – ничего страшного, если слишком тонкий – будет потеря вольтажа от начала провода до конца. То есть под капотом будет 12.5 Вольт, на моноблоке 11.5 Вольт – это очень и очень . нехорошо, так как при этом вы не только рискуете спалить усилители, но и прогреваете провод. И чем он тоньше – тем сильнее будет прогреваться.

Для наглядности – если запитать усилитель тонкой проволокой – она накалится до красна. Если при этом она будет в силиконовой оплетке. ну вы поняли.

4

.Вольтметр должен стоятьобязательно . В любом виде, но вы должны знать что происходит в системе на каких треках. Как минимум вы должны померить вольтаж после запуска аудиосистемы в двух местах:

• под капотом
• и на самом большом потребителе (как правило моноблоке) –

вольтаж должен быть одинаковый ине просаживаться ниже 12 Вольт.

5.Забудьте проконденсаторы (накопители) . Единственная польза от конденсатора – это вольтметр, если он на нем есть, если же нет – польза от конденсатора только продавцу конденсаторов. Конденсатор стоит не дешево – купите лучше провод потолще или дополнительный АКБ

6

. Как выбратьдополнительный АКБ? В идеале – он должен быть точно такой же как и под капотом, еще лучше – если они будутоба новые. Если нет возможности поставить такой же – пусть они будут одного типа:

• оба АГМ,
• либо оба литий.

Вы можете поставить АГМ вместе с кислотой или даже АГМ вместе с литием – но АКБ с большим вольтажем будет постоянно находиться в состоянии разряда, пока общий вольтаж не выровняется. На практике – я использовал много раз АГМ и кислоту и ничего за год и больше эксплуатации не происходило.

7.Как подключать доп АКБ? Реле, переходники – на. все это – просто соедините плюс с плюсом и минус с минусом.

8.

Помимо сильных потребителей –не забывайте про самый слабый – ГУ (магнитолу) – не запитывайте ее от прикуривателя или от рандомной проводки, на которой найдете плюс и минус.

Не ленитесь – тащите и плюс и минус от туда же, откуда взяли питание на усилки. Так будет ниже риск получить наводки и магнитола не будет выключаться, когда вы заводите автомобиль.

Организация автопереключения

Далеко не каждому понравится своими руками менять положение рубильника в случае отключения внешнего электричества. Чтобы не пришлось постоянно следить за тем, когда ток перестанет поступать от магистрали, стоит организовать простую систему автопереключения. С ее помощью, как только будет запущен бензогенератор, удастся сразу организовать переход к резервному источнику.

Чтобы смонтировать автоматическую систему переключения рубильника, необходимо будет запастись двумя пусковыми устройствами с перекрестным подключением. Они называются контакторами. Их работа задействует два вида контактов:

• силовые;
• нормально замкнутые.

Дополнительно потребуется купить реле времени, если хочется предоставить генератору несколько минут на прогревание перед началом работы.

Принцип действия контактора прост. Когда подача электричества на внешней линии восстанавливается, его катушка блокирует доступ к силовым контактам и открывает доступ к нормально замкнутым.

Исчезновение напряжения приведет к обратному действию. Устройство заблокирует нормально замкнутые контакты и запустить реле времени. Спустя определенный временной промежуток генератор начнет вырабатывать электричество, подавая необходимое напряжение. Оно тут же будет направлено на контакты резервного хода.

Такой принцип работы позволит своевременно организовать блокировку контактов внешней сети и обеспечит подачу электричества мобильной станцией. Как только подача напряжения от магистрали восстановится, в работу включится катушка основного пускателя. Ее действие замкнет силовые контакты, и это приведет к автоматическому отключению генератора.

О том, как безопасно подключить бензогенератор, смотрите в следующем видео.

Как правильно подключить генератор к сети дома

Подключение электростанции к домашней сети возможно несколькими способами. Популярным вариантом является подключение резерва сети через перекидной рубильник или пакетник.

Как подключить генератор к сети дома

Для случая автоматического подключения электростанции с автозапуском используют систему АВР (автоматический ввод резерва). Также возможно подключение различных бытовых приборов через удлинитель с несколькими розетками. В этом случае сечение кабеля удлинителя рассчитывается по суммарному току нагрузок.

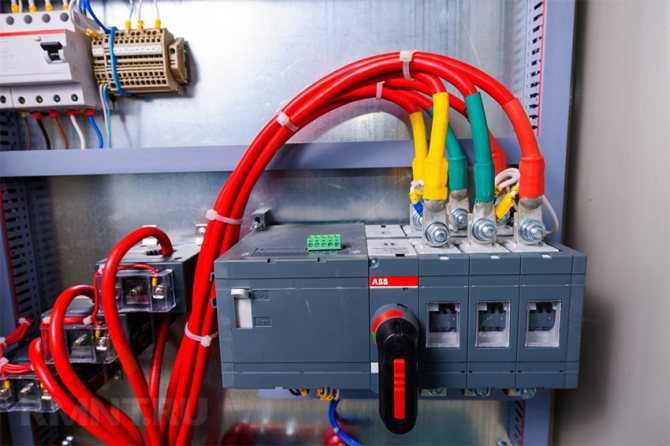

Установка перекидного рубильника

Самый простой способ подключения электрогенератора к дому — это установка перекидного рубильника или пакетного переключателя. Пакетный переключатель устанавливается на DIN рейку в электрощите дома. Рубильник ставят возле электрощита.

Внешнюю электрическую сеть подключают к верхним контактам рубильника, а нижние контакты используются для подключения кабеля от электростанции. На средние вывода подключают вход домашней сети. После монтажа и подключения перекидного рубильника одевают защитный корпус.

Подключение генератора через рубильник и автоматический ввод резерва (АВР)

Рекомендуется подключать рубильник после электросчетчика и до водного автомата. При исчезновении напряжения сети заводят генератор. После прогрева двигателя перекидной рубильник переводят в нижнее положение (на контакты, идущие к генератору). После появления сети, рубильник переводится в верхнее положение и заглушается электростанция.

Подключение электростанции через АВР

Для автоматического контроля электросети и автоматический переход на резервный генератор, при исчезновении сети, существует устройство АВР с автозапуском электростанций. Система АВР контролирует электросеть и при ее исчезновении отключает магнитный пускатель от сети, включает автозапуск генератора.

При достижении генератором номинальных оборотов включается другой магнитный пускатель, который подключает домашнюю сеть к электростанции. При возобновлении сети, АВР отключает домашнюю сеть от генератора и подключает другой пускатель к внешней сети.

Подключение 3-х фазного генератора к трехфазной сети дома

Этот переход с резервного генератора происходит не сразу после появления сети, а с некоторой выдержкой времени, пока внешняя сеть не станет устойчивой. Для случая трехфазных сетей, рекомендуется устанавливать однофазный генератор, а к нему подключать все необходимые бытовые приборы и технику по отдельной резервной электропроводке с перекидным рубильником.

В частном доме АВР не всегда себя оправдывает, так как его приходится всегда контролировать. С таким же успехом можно пользоваться перекидным рубильником, а электростанцию запускать вручную. Пользоваться рубильником рекомендуется при редких пропаданиях внешней сети.

Заземление электростанции

В целях электробезопасности, в случаях пробоя напряжения на корпус генератора, требуется подключение заземления. Для электростанций можно сделать простой контур заземления. Отрезок стальной трубы, штырь или металлический стержень диаметром 20 мм и 1,5 метра в длину, забивают до конца в землю.

Заземление генератора

На конце заземлителя необходимо приварить болт для заземляющего проводника. В качестве проводника используют медный многожильный гибкий провод 4-6 мм², с наружной изоляцией.

Место установки электростанций должно быть выбрано с учетом пожарной безопасности, шумности, атмосферных осадков и температуры помещения.

Помогла вам статья?

ДаНет

Как выбрать?

При покупке в первую очередь ориентируйтесь на условия, в которых будет работать генератор.

Для начала определите требуемую мощность. Она должна превышать суммарную мощность одновременно включенных потребителей. Рекомендуется иметь небольшой (или большой) запас на случай экстренных ситуаций.

Выберите вид топлива. Решите, что для вас важнее – экономичность или способность запуститься в любых условиях.

Если в сети возможны перегрузки, нужно покупать синхронную модель. Но учтите, что она потребует более тщательного обслуживания, чем асинхронная, и обладает меньшим сроком службы. Да и на систему защиты придется потратиться. Если перегрузки полностью исключены, лучшим выбором станет асинхронный генератор.

Затем проверьте качество изготовления.

• Покрутите ротор рукой. Он должен вращаться легко. Хруст, щелчки и рывки в подшипниках не допускаются, как и биение ротора. Он не должен шататься в подшипниках.
• Контакты и клеммы должны быть блестящими. Не допускается сорванная резьба. Если есть провода, требуется их надежная изоляция. Особенно в местах стыков и перегибов.
• На статоре и каркасе не должно быть трещин. Внимательно осмотрите опорную часть.
• Проверьте генератор в работе. Показания измерительной аппаратуры должны быть стабильными. Звук выхлопа обязан быть ровным.
• Ответственные производители внимательно окрашивают изделие и хорошо крепят логотип. Если краска вызывает сомнения, от такого генератора лучше отказаться.
• Солидность любой фирмы определяется качеством сервиса. Убедитесь, что при возникновении неисправности вы сможете найти специалиста для ее устранения.

Затем обратите внимание на дополнительные функции

• Хорошо, если на заводе уже будут смонтированы измерительные приборы.
• Лучше покупать модели, имеющие как ручной запуск, так и со стартера.
• Проверьте удобство транспортировки. Если есть колесики, они должны хорошо крутиться. Если есть ручки, за них должно быть удобно держаться.

И не бойтесь задавать вопросы консультантам, даже, по их мнению, нелепые. Время, которое вы потратите на выбор, с лихвой компенсируется беспроблемной эксплуатацией.

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

• Варочная электроплита 6,5-7,5 кВт.
• Стиральная машина 1,5-1,8 кВт.
• Посудомоечная машина 1,5-1,8 кВт.
• Микроволновая печь 0,9-1,2 кВт.
• Духовой шкаф 2,0-2,6 кВт.
• Пылесос 1,9-2,2 кВт.
• Утюг 1,9-2,2 кВт.

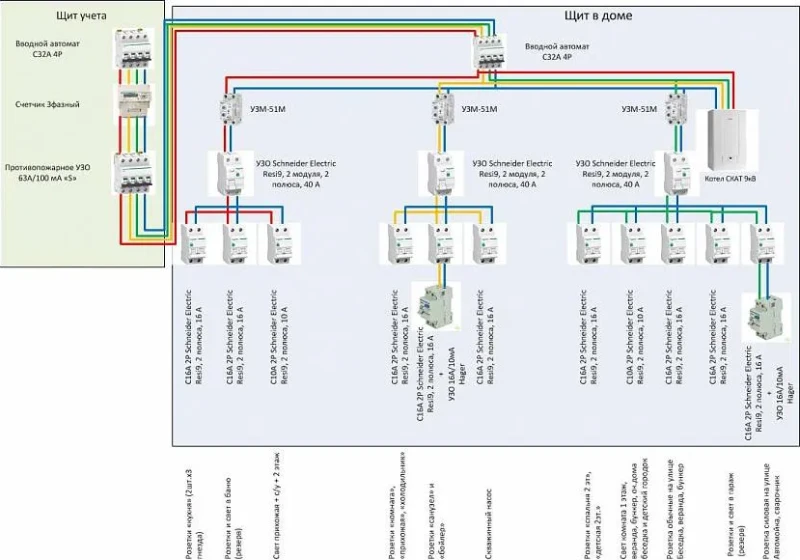

Как правильно разделить энергопотребителей на несколько группИсточник uk-parkovaya.ru

Типы моделей электрогенераторов

В настоящее время существует ряд типов электрических генераторов. Среди них:

Асинхронные агрегаты. За счёт простоты и надёжности конструкции эти системы пользуются большим спросом. Важные узлы надёжно спрятаны от воздействия влаги и пыли. Их разумно эксплуатировать при выполнении сложных задач и интенсивных нагрузках. В качестве питания для электрических двигателей асинхронный тип использовать не следует; Синхронные. Недостатки, характерные для предыдущего типа, здесь отсутствуют. Также синхронные модели способны обеспечить поддержание более точного напряжению

При выборе следует обратить внимание на бесщёточные конструкции, которые обладают более хорошим качеством тока и отсутствием интенсивных радиопомех; Инверторные модели отличаются дорогой стоимостью и относительно низкой мощностью. Однофазные устройства не популярны за счёт низких рабочих показателей. В свою очередь, трёхфазные модели намного лучше

Из недостатков инверторных моделей дорогая стоимость оборудования и плохие эксплуатационные свойства;

В свою очередь, трёхфазные модели намного лучше. Из недостатков инверторных моделей дорогая стоимость оборудования и плохие эксплуатационные свойства;

Однофазные и трёхфазные генераторы

Подключать трёхфазные генераторы необходимо лишь в тех случаях, если система бесперебойного питания используется в качестве единственного источника электрической энергии. Во всех остальных случаях намного разумнее остановить свой выбор на 1-фазном варианте. Трёхфазные модели стоят в разы дороже, чем однофазные, но, чтобы осуществить подключение однофазного генератора к трёхфазной сети, необязательно быть опытным электриком.

Достаточно выбрать относительно простую в плане конструктивных особенностей модель, которая позволит рационально распределить мощность оборудования. 3-фазные системы не пользуются большим спросом по причине отсутствия нормального распределения нагрузок. Чтобы избежать перегрева, коротких замыканий и прочих негативных последствий, такие установки нужно правильно настраивать. Если допустимая нагрузка превышена на 25 процентов, система быстро выйдет из строя.

Если речь идёт об обустройстве резервного источника электрического питания, намного разумнее применить однофазный генератор.

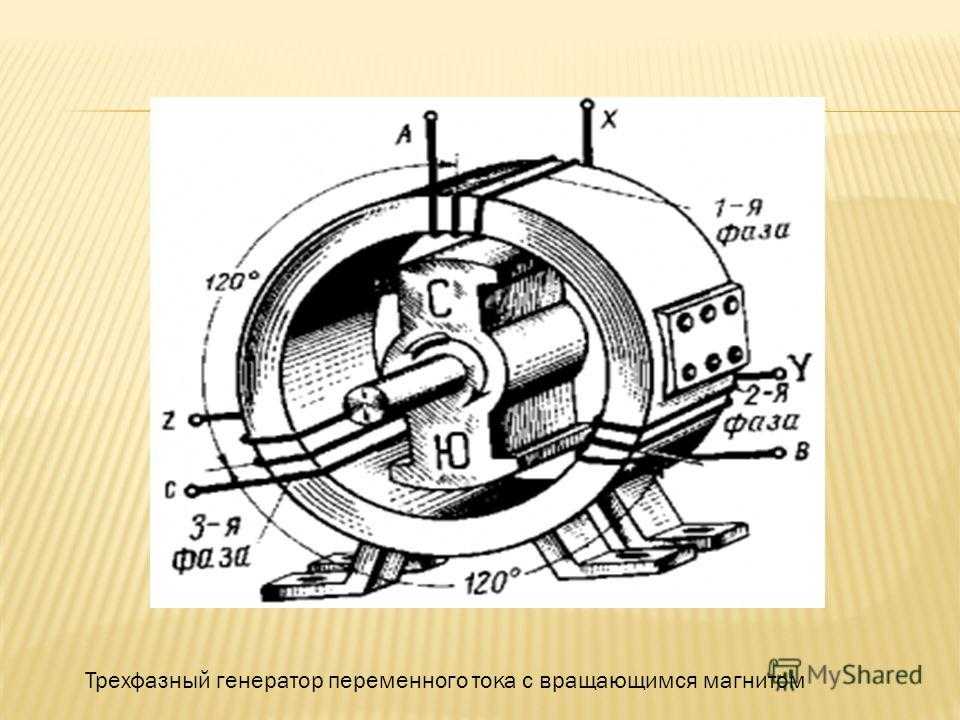

Принцип работы синхронного электрогенератора

• При вращении ротора двигателем внутреннего сгорания начинается вращение поля электромагнита.
• В результате вращения магнитного поля в статорной обмотке появляется переменное синусоидальное напряжение – одно- или трехфазное. Значение напряжения генерируемого тока зависит от скорости вращения ротора.
• Изменение электрической нагрузки синхронного генератора меняет механическую нагрузку на валу двигателя внутреннего сгорания. В свою очередь, это изменяет скорость вращения ротора, а значит, изменения величины напряжения и частоты. Избежать таких изменений параметров генерируемого электротока позволяет блок управления, который автоматически регулирует электрические характеристики через обратную связь.

Трехфазный синхронный генератор может работать в режиме генератора или в режиме двигателя. В первом случае в СГ входящей является механическая энергия, а выходящей – электрическая. Во втором случае – входящей является электрическая энергия, а выходящей – механическая.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Трехфазный ток: генератор переменного тока, график, зачем он нужен На них может работать генератор постоянного тока, а при переменном элементы электролитного конденсатора будут быстро выходить из строя. Спрашивайте, я на связи!

Схема распределительно щита с переключателем «сеть-генератор»

Подробности Опубликовано: 04 Июнь 2015 Просмотров: 23824

В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время. Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.

В таких места очень популярны бензиновые электростанции. Отключили свет — завел бензогенератор и дальше радуешься жизни. Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку. Ниже я рассматриваю схему распределительного щита с переключателем «сеть-генератор», который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

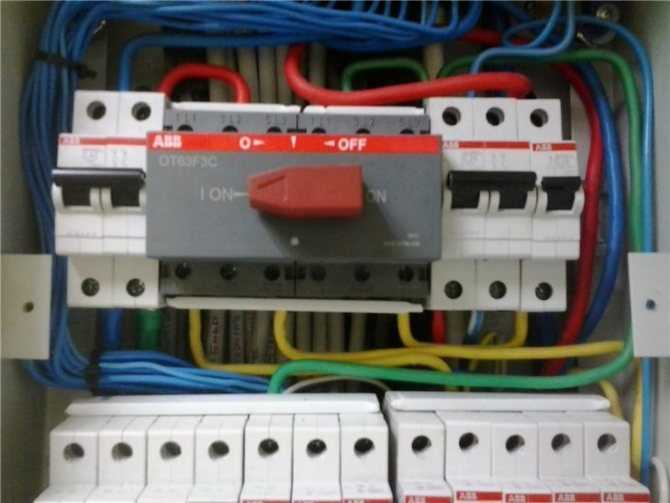

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

• ручка повернута влево — замкнуты контакты его левой части, а в правой части разомкнуты;
• ручка в вертикальном положении — разомкнуты все контакты (и справа и с лева);
• ручка повернута вправо — замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

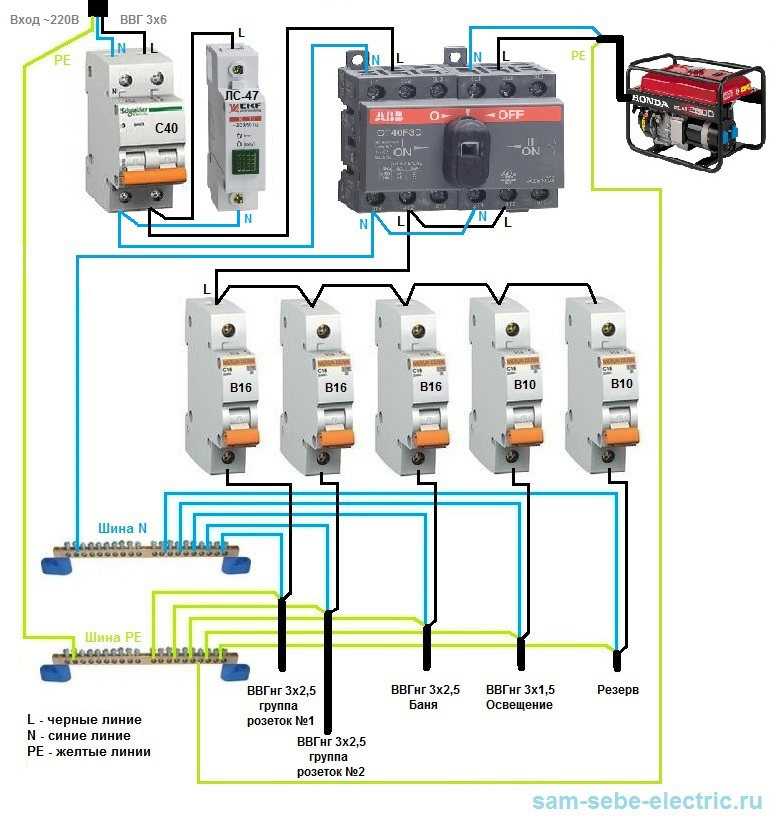

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет

Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка. Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети

Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Ниже представлена работа от внешней сети.

А тут уже представлена работа от бензогенератора.

А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

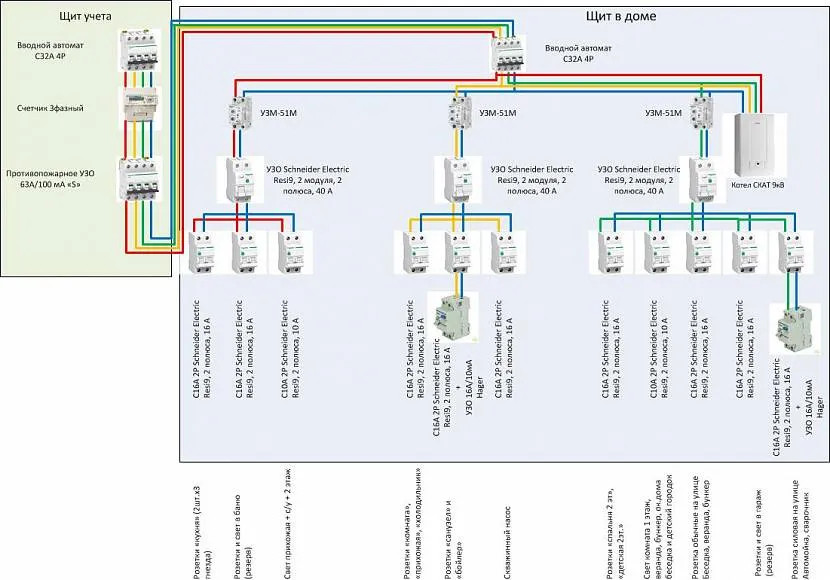

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем «сеть-генератор»

Также не забываем улыбаться:

Идет пьяный мужик домой и об каждый фонарный столб бьется головой. Тут его встречает знакомый и спрашивает: — А почему это ты так об столбы бьешься, чем они тебе мешают? Обойти не можешь? — Вовсе не в этом дело, просто я так дорогу домой определяю. — Не понял. — А что тут непонятного? Вот еще 3 столба по этой улице, потом еще 7 по другой — и я дома.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

• Масса.
• Габариты.
• Мощность.
• Потребление топлива.
• Уровень шума.
• Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

• Электронные устройства.
• Вычислительная техника.
• Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

• Офисы.
• Холодильные установки.
• Электрооборудование в дачах, загородных домах.
• Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

• Устойчивость к кратковременным перегрузкам.
• Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Самодельный генератор, возможно ли это

Хоть электростанция трехфазная — агрегат весьма сложный, его можно собрать самостоятельно, изучив принцип работы генератора и имея доступные элементы и детали. Для этого используется асинхронный электрический двигатель.

Принцип работы основан на всем знакомой динамо-машине — заставить ротор вращаться принудительно. Как работает трехфазный генератор? На основе асинхронного двигателя. Для того, чтобы этот мотор, не включенный в сеть, заработал в роли источника электричества, нужно передать на его якорь вращательный момент. Крутящий момент возникает от любой механической энергии.

Лучший способ, как сделать трехфазный генератор — задействовать двигатель внутреннего сгорания. Причем, вы можете создать не только бензиновый генератор, а экономный газовый или мощный дизельный. Для подключения к двигателю используют амортизирующую муфту, чтобы ротор вращался не рывками, а плавно.

Даже больше — детально разобравшись, что такое трехфазный генератор, вы поймете, что механическую энергию можно получить не только от ДВС, а от совершенно бесплатных носителей. Это значит, что можно использовать энергию речки или ветра (если природные условия содействуют). В этом случае нужно собрать и установить турбину, ветряную или водяную. Получается отличная возможность сэкономить на оплате электроэнергии, получаемой от стационарной сети.

В некоторых населенных пунктах Украины для вращения ротора используют даже лошадей. Этот способ соорудить электрогенератор своими руками популярен среди определенных религиозных общин, которые принципиально не пользуются стационарным электричеством. Несколько запряженных коней вращают якорь, создавая нужную механическую энергию. Получается дешевая электроэнергия от живой конской силы.
