Вентиляционный зонт: виды, особенности конструкции и монтажа

Как сделать своими руками

Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

Подготовка материала

Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

лист оцинкованной стали,
лист картона,
карандаш,
линейка,
циркуль,
ножницы для металла,
болты с гайками или заклепки.

Выбор конструкции

Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

Исполнение 1.

А	Б	Н	Н1
25	45	24	15
50	90	40	25
100	180	81,1	53,8

Исполнение 2.

А	Б	Б1	Б2	Н	Н1
25	45	40	72	40	25
50	90	80	144	93	63,8
80	144	100	180	99,5	63,8

Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

Порядок действий

Работы проводите в следующем порядке:

На листе картона произведите чертеж каждой части конструкции.
Вырежьте каждую деталь, это будет своеобразный макет.
Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
Произведите крепление металла между собой с помощью болтов или заклепок.
Произведите соединение ножки и крыши с помощью изготовленных лапок.

Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

агрегаты, установленные на источнике загрязнения;
решения, перекрывающие собой источник загрязнения;
изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

металлические и поликарбонатные зонты с функцией вытяжки;
локальные отсасывающие агрегаты;
мощные вытяжные шкафы;
капсулированные решения;
отвод выделений из корпуса станков и рабочих агрегатов;
витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

0.5 – 0.7 м/c;
1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

Дымник – в простонародье это любое устройство украшающее трубу.

Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

Создание кирпичной версии

Для выполнения этой работы нужны определённые навыки и знания. Кирпичные вытяжки обычно создают для стационарных мангалов или барбекю, которые также выполнены из кирпича.

Как сделать правильно? Начнем с камня. Подходящий вид кирпича – шамотный, стойкий к огню. Рабочий состав образуют глина и песок. Глина замачивается на двое суток. Максимальная доза песка в составе – 30%.

Материалы и инструменты

для проверки ровности кладки: верёвка, отвес, уровень,
для нанесения состава: мастерок,
ёмкость, в которой будет замешиваться состав.

Для основы кирпичной версии обязательно применяется рама. На неё и последует выстраивание кладки. Она обрабатывается огнестойкой краской. Она приваривается к арматуре мангала.

Пример кирпичного мангала и вытяжки

Кладка

Начальная линия выкладывается толчками, то есть самыми короткими сторонами кирпича. Прочие линии кладутся длинными боковинами.
Если создаётся стандартная вытяжка, то хватит и 10 линий. И сама кладка осуществляется с сужением. По фронтальной стороне ряд можно смещать на 1,7 см один уровень, по торцевой стороне – на 3,5 см.
Затем следует выкладка трубы квадратной формы: необходимо 5 линий из длинных боковин. Верхняя сторона должна достичь сечения 26 х 26 см. При таких параметрах усиливается эффективность вытяжки.
Также обязательно устраивается задвижка. Наверх ставится козырёк, чтобы защитить конструкцию от осадков.
После кладочных работ вся кладка должна основательно высохнуть. Это минимум 24 часа.
Затем вся кладка покрывается огнестойким лаком минимум в 2 слоя. Лучше в три слоя. Это серьёзно увеличит эксплуатационный срок оборудования.

Плюсы кирпичной вытяжки:

Крепкая конструкция.
Долгий срок службы.

Минусы:

Проблемы с тягой.
Сложность изготовления.

Такая кладка – оптимальный вариант для уличного мангала, так как не подразумевается ограниченное пространство, и имеются дилеммы с тягой.

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О — объем воздуха, регламентированный санитарными нормами; m — расход свежего воздуха на одного рабочего в час; n — количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

при наличии проветривателей m=30 кубометров в час;
без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв — вес вредного вещества, поступающего в воздух за 1 час; Ко — удельная концентрация вредного вещества в воздухе помещения; Кп — концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q — c * Ol(Tr — Tp)/c(T1-Tp)],

здесь: Ol — объем удаляемого локальными вытяжками воздуха; q — количество тепла, выделяемого станками и продукцией; c — теплоемкость, берется из справочника, равняется 1,2; Tr — температура удаляемого из рабочей зоны воздуха; Tp — температура притока; T1 — температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g — 9,8 — ускорение свободного падения, L — длина воздуховода, Ωh — плотность воздуха на улице, Ωb — плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv—tp),

здесь: 3,6 — удельная теплоемкость, Q — суммарный теплоприток, tv — температура выдува, tp — температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r — потеря давления на отрезке, L — длинна отрезка воздуховода, z — потери от сопротивления.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Естественная и принудительная

Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.

Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.

Естественная вентиляция: «плюсы» и «минусы»

Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования

Второе важное достоинство – решения для этой системы занимают минимум свободного места

Естественная вентиляция работает по простому принципу — горячий воздух подымается вверх, а холодный опускается вниз

Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.

На крупных объектах их производительности недостаточно, что может быть опасно для работников.

В чём отличие дымоходного зонта от других защитных устройств

Защитную роль для дымоходов выполняют наряду с зонтами дымники , дефлекторы флюгарки, оголовок.

Зонты и дымники конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливают на трубы круглого и квадратного сечения, а дымники –преимущественно на трубы прямоугольного сечения.

Более сложную конструкцию имеет дефлектор, предназначенный для круглых труб. Кольцеобразный кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создаёт разреженную атмосферу, что приводит к улучшению тяги.

Наиболее сложной в изготовлении является флюгарка. Изделие представляет собой вращающийся на подшипнике колпак, способный направлять дым в ту сторону, куда дует ветер. При этом наблюдается эффект увеличения тяги.

Цилиндрический оголовок в виде сопла отличается от зонта тем, что имеет отверстие в верхней части. Предназначен для дымовых труб в системах с газовыми и дизельными теплогенераторами.

Как изготовить зонт своими руками

Многообразие форм и типов защитных зонтов даёт возможность выбрать оптимальный вариант для любого дымохода. Но потратив немного времени, можно смастерить и установить устройство своими руками и тем самым защитить дымовой канал, а также повысить эффективность отопительного агрегата.

Например, чтобы изготовить простейшее защитное устройство в виде грибка конической формы:

Сначала рекомендуется изготовить картонный макет, соответствующий по форме и размерам оригиналу. Шаблон для колпака выполняют в виде круга с радиусом 1.7d/2, где d – диаметр вашей трубы. Получить конус из этой детали можно, вырезав угол 30°. При этом нужно оставить 20-миллиметровые напуски для последующего крепления. Полученную модель копируют на металлический лист, а затем вырезают заготовку ножницами по металлу.
Края детали соединяют с помощью заклёпок, получив таким образом готовый конус.
Кронштейны для зонта вырезают в виде 3 полосок размером 200×40 мм. Для повышения их жёсткости по краям выполняют бортики шириной 10 мм.
Крепление кронштейнов к конусу предпочтительно выполнять с помощью заклёпок.

Особенности установки защитного зонта

Прежде чем устанавливать зонт, нужно обеспечить доступ к верхней части печной трубы. Работы на высоте требуют особой внимательности и соблюдения техники безопасности.

Стойки дымника можно крепить разными способами. На металлических и асбестовых трубах применяют хомуты или самодельные каркасы из проволоки

Важно подобрать крепкую проволоку, которая не заржавеет и не лопнет. Её концы выводятся через крепёжные отверстия в кронштейнах и закручиваются, получая плотное соединение

Крепление зонта к кирпичной трубе можно выполнить с помощью оцинкованных гвоздей, забив их в кладку.

Но более правильным решением будет фиксация оголовка саморезами в предварительно высверленные в кирпиче отверстия. Такой монтаж позволит в будущем легко разобрать зонт для осмотра и ремонта.

Зачем нужна вытяжка

Мангал без вытяжки может быть использован на открытом воздухе круглый год, но при его монтаже в беседке без дымоотвода не обойтись. Начинающие строители, решив сделать печь своими руками, должны использовать самые простые чертежи. Очень красиво выглядит вытяжной зонт из меди, но его сооружение под силу только опытным мастерам.

Зонт вытяжки нужен для того, чтобы выполнять следующие функции:

защищать жаровню от осадков;
отводить летучие соединения.

Печь, установленную в беседке, от осадков защищает навес. А вот вытяжной зонт дает возможность располагать жаровню не только под крышей, но и на участке около дома. Мангал из кирпича своими руками может быть сделан за несколько дней.

Во втором случае вытяжка улавливает газы, образующиеся при горении, и отводит их вверх. Работа дымоуловителя основана на силе тяги и сходна с печью-барбекю. Когда топливо интенсивно горит, то образуется дым. Он легче окружающего воздуха, поэтому стремится ввысь. Когда устанавливается вытяжной зонт, дым не рассеивается. Он направляется в трубу, освобождаясь лишь в конце дымохода. Все вредные соединения удаляются, не нанося вреда здоровью человека.

Мангалы с дымоходом можно располагать в закрытых помещениях, например, для их размещения подходит купольная беседка с остекленными окнами. Сделать такую печь допустимо в гараже. Здесь может быть установлен мангал с вытяжкой с гидрофильтром. Он используется для удаления запаха из помещения. Сооружение изготавливают из нержавеющей стали, подача воды контролируется вручную или автоматическим способом.

Проходя через фильтр вытяжного зонта, поток воздуха охлаждается до температуры +40…+50°С. Кроме того, фильтр для вентиляции предотвращает откладывание жира на вентиляторах и стенах вентиляционных каналов. Систему можно установить в барах, ресторанах и частных домах, где планируется разводить открытый огонь. Вместе с фильтром нужно использовать дымосборник для мангала.

Теоретически эта система подходит даже для жилых помещений, но все равно следует пользоваться открытым пламенем с осторожностью. Мангал в квартире под вытяжкой может быть установлен, если она очень мощная

Но не следует забывать о пожарной безопасности и спокойствии соседей.

При этом в квартире необходимо сделать принудительное вентилирование помещений. Продукты горения топлива должны быть удалены из комнат. Если есть желание запекать мясо, то лучше купить электрический тандыр.

Планируя строительство на участке, нужно заранее приобрести чертеж для мангалов. Без него нельзя возвести сооружение.

Устройство вытяжки своими руками потребует времени и терпения. Если в работе планируется использовать медный лист, то начинающему строителю лучше не делать все своими руками, а заказать изготовление вытяжных зонтов мастеру.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

круглыми;
прямоугольными;
вытяжными;
канализационными.

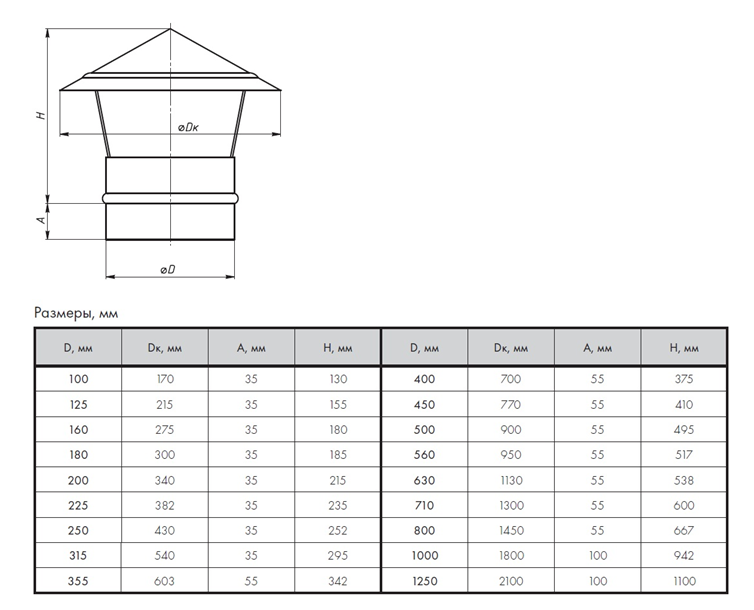

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

листовой оцинкованной стали;
меди;
нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

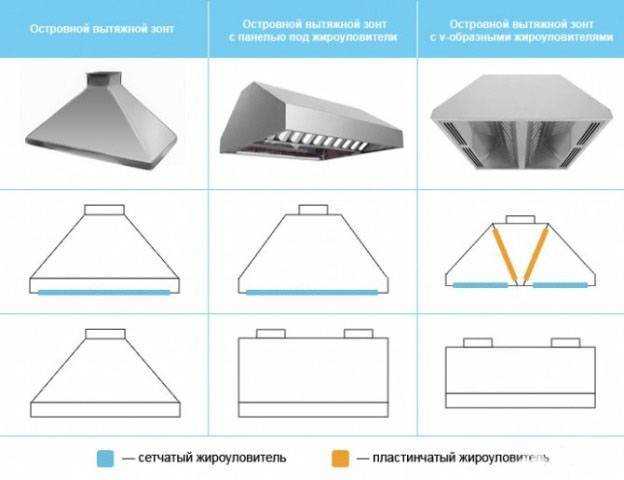

Вытяжные вентиляционные зонты могут быть:

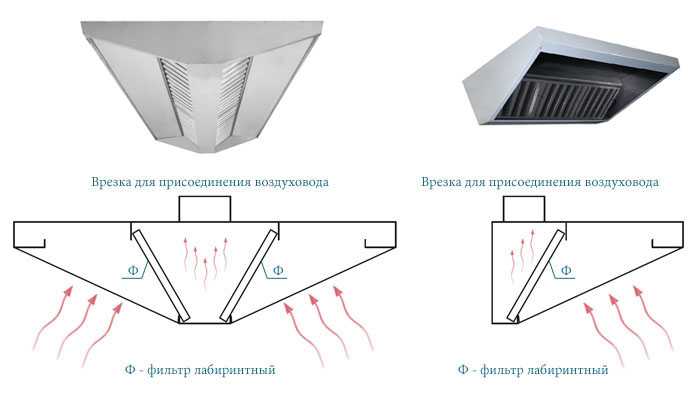

Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

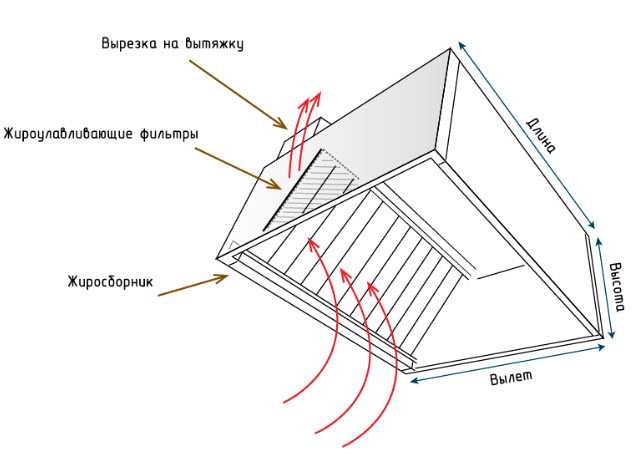

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

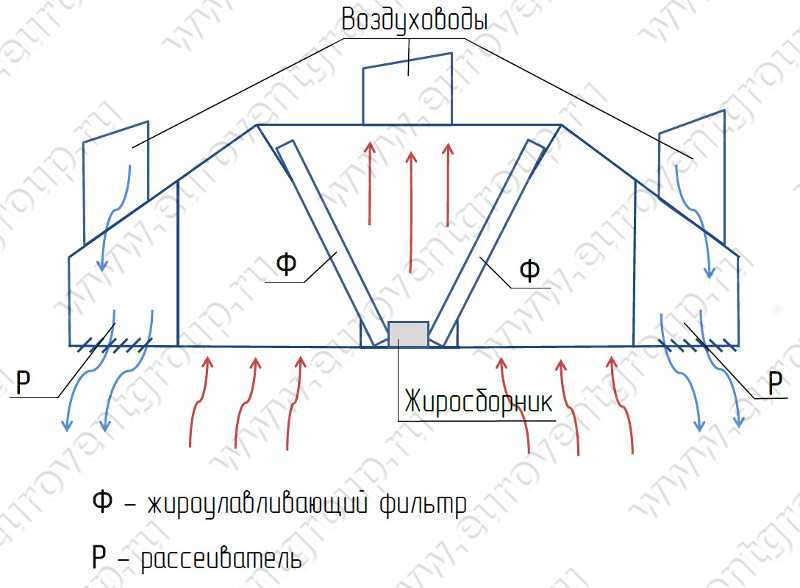

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.
