Как рассчитать объем воды в системе отопления, радиаторах, трубах

Расчет объема теплоносителя

Перед тем как начинать заполнение отопительной системы теплоносителем, необходимо определить ее объем в литрах. Эту цифру нужно знать, чтобы заранее приобрести требуемое количество материала, но при этом не переплачивать за ненужные излишки. Расчет потребности в рабочей жидкости несложно выполнить и самостоятельно, поскольку никаких сложных математических формул в нем не применяется. Достаточно лишь аккуратно и точно собрать все необходимые исходные данные

Важно использовать во всех случаях одинаковую единицу измерения: кубические миллиметры, сантиметры либо переводить показатели в литры. Последнее удобнее, поскольку теплоноситель поставляется именно в литрах

Основное правило расчета.

Общий объем системы отопления является суммой вместимости каждого из ее элементов:

тепловыделяющего и теплообменного оборудования, если оно имеется в системе. В простейшем случае это полезный объем котла;
суммарной емкости всех установленных радиаторов;
рабочего объема расширительного бачка;
вместимости всех использованных в системе соединительных труб.

В виде формулы:

V системы = V нагреват. оборудования + V радиаторов + V расшир. бачка + V труб

Объем нагревательного оборудования.

В зависимости от сложности системы источником тепла в отопительной системе может быть как один котел, так и несколько отдельных. В некоторых частных домах встречается схема с двумя котлами: на жидком или газообразном топливе, а также резервный электрокотел на случай отключения газа и других форс-мажорных ситуаций. В последнее время пользуются популярностью тепловые насосы, существенно экономящие ресурсы на обогрев. Нужно просуммировать внутренние объемы по всем вмонтированным в систему устройствам. Точные данные по каждому аппарату содержатся в его паспортных характеристиках. В среднем для напольных котлов эта величина в диапазоне 10–30 литров, у настенных – от 3 до 6 литров.

Объем радиаторов.

Вместимость радиатора определяется количеством секций, а также конструкцией самого устройства. Усредненные значения для разных типов приведены в таблице.

Материал корпуса	Размер секции (в мм): высота и ширина	Объем, л
Чугунная батарея старого образца	600 х 110	1,7
Плоская чугунная батарея (нового образца)	580 х 75	1,0
Алюминий	600 х 80	0,45
Биметаллический радиатор	600 х 80	0,25

Эти цифры в каждом случае следует умножить на количество секций в батарее.

Объем расширительного бачка.

Для открытых систем вместимость расширительного бачка не имеет принципиального значения и может подбираться с достаточным запасом. В конструкции системы закрытого типа используются мембранные бачки, объем которых позволяет компенсировать температурное расширение теплоносителя при максимальном нагреве. Для этого предварительно определяют количество жидкости в отопительном контуре без учета расширительного бачка. Затем полученное значение умножают на коэффициент 0,03 и выбирают бачок из выпускаемого промышленностью ассортимента с ближайшим значением, большим полученной цифры.

Объем труб.

Чтобы посчитать внутренний объем всех труб, используется формула из геометрии: V труб = 0,786 х D2 х L

Здесь D – внутренний диаметр трубы, L – суммарная длина всех трубопроводов отопления, 0,786 – коэффициент, равный ¼ константы пи.

Так как часто в отоплении применяют трубы разного диаметра, расчет выполняют по каждому размеру отдельно, которые затем суммируются.

Для упрощенного определения вместимости трубопроводов можно измерить их длину в метрах и воспользоваться данными из таблицы.

Внутренний диаметр трубы	Объем жидкости в 1 погонном метре, л	Объем жидкости в 1 погонном метре, л
Метрическая система (мм)	Дюймовая система измерений
15	½	0,1767
20	¾	0,3142
25	1	0,4915
32	1 ¼	0,8042
40	1 ½	1,2566
50	2	1,9635
65	2 ½	3,3184
80	3	5,0262
100	4	7,8545

Резервный запас.

Самостоятельно выполнить все расчеты с высокой точностью сложно, ведь остаются неучтенными такие факторы, как геометрия системы и наличие изгибов, погрешности из-за присутствующих фитингов и множество других. Кроме того, возможны потери при заполнении магистралей, если по невнимательности забыли перекрыть какой-то вентиль. Поэтому приобретать теплоноситель стоит с небольшим запасом. Еще одно обстоятельство, по которому требуется жидкость сверх расчетной вместимости, – тот способ, который применяют для закачивания в систему. Если используется ручной или электрический нагнетательный насос, его рабочий объем также следует учитывать.

Влияние диаметра трубы на функциональность отопления

При качественных расчетах система с принудительной циркуляцией будет функционировать максимально эффективно. Поэтому стоит хорошо рассчитать вероятные тепловые потери и попробовать их минимизировать.

В противном случае даже при больших затратах энергии эффективность работы трубопровода будет не полная, то есть отопительная система не будет полностью справляться с поставленной задачей.

То, что размер сечения оказывает влияние на гидродинамику – это правда. И если некоторые считают, что чем больше ∅, тем эффективнее работа, то они сильно заблуждаются.

Если использование образцов большого диаметра не оправдано, то давление сильно падает, что приводит к тому, что отопление совсем пропадает.

Если решили проводить отопление в частном доме, то тут надо определиться с тем, как будет подаваться вода. Если от центральной магистрали, то расчет проводится таким же образом, как и для квартиры.

Если имеется своя автономная система отопления, то диаметр труб надо подбирать исходя из того какой материал использовался для ее изготовления и вида самой системы.

Некоторые нюансы, определяющие выбор

Диаметры бывают:

внутренними (основополагающий показатель размера трубы);
внешними (основополагающий показатель определяющий класс изделия);
условными (это значение округляется и переводится в дюймы).

Внешний диаметр бывает – малым, средним и большим.

Как рассчитать оптимальный размер без калькулятора?

Когда необходимо рассчитать подходящий размер сечения трубы отопления, то следует придерживаться определенных рекомендаций.

Смотреть видео

Профессиональные сантехники уверяют, что в отоплении с принудительной циркуляцией лучше выбирать минимальный диаметр труб насколько это возможно. Такое решения вполне обосновано.

Минимальное сечение позволяет минимизировать поток движения теплоносителя. Также отопительная система, состоящая из труб небольшого сечения, легче поддается монтажу и является более выгодной, если говорить о финансовых тратах.

Но такие решения не должны заставлять покупателей вопреки проведенному расчету приобретать составляющие элементы меньшего диаметра, чем получается в результате проведенного расчета.

При установке образцов меньшего сечения, чем надо система будет работать с большим шумом и станет неэффективной.

В идеале для подбора подходящего диаметра трубы для отопления, надо ориентироваться на движение воды по трубопроводу. Самыми подходящими будут значения, что находятся на интервале от 0,3 до 0,7м/с. Рекомендуется отталкиваться именно от них.

Расчет мощности отопления без калькулятора

Эти расчеты проводятся по специально выведенной формуле. Чтобы получить требуемую мощность отопления с обычной или принудительной циркуляцией теплоносителя метраж частного дома или квартиры умножается на коэф-нт теплопотери, затем умножаем полученное значение на число, которое выходит при подсчете разницы максимальной температуры зимой на улице и внутри частного дома, затем данное значение делим на 860.

Смотреть видео

Коэф-нт теплопотери берем исходя из того, какой материал использовался во время строения, учитывая при этом, каким пользовались утеплителем.

Если все параметры близки к стандартным, то расчет проводиться, беря за основу усредненные значения. Если отопление рассчитывается для помещения без теплоизоляции, то берем коэффициент 4.

Кирпичное помещение с кладкой в один кирпич с множеством оконных проемов считается местом с низкой изоляцией и для него используется коэффициент – 2,5.

Стандартная кирпичная постройка с толстыми стенами без дополнительного утепления относится к средней степени теплоизоляции и для расчета используется коэффициент – 1,5.

К высокой степени изоляции относится строение из кирпичной клади с двухсторонним утеплением и с встроенными стеклопакетами с энергосохраняющими свойствами. В этом случае используется коэффициент – 1.

Если остановится подробнее на скорости воды в трубах отопления, то она не должна продвигаться со скоростью менее 0,2м/с иначе вода начнет выделять воздух, который образует воздушные пробки и нарушит всю работу.

А если теплоноситель будет двигаться со скоростью более 1,5 м/с, то процесс движения будет очень шумным и находиться в таком месте станет не комфортным для жильцов.

Рекомендуется не доводить до крайних границ, а придерживаться среднего значения. Если нужно увеличить скорость передвижения теплоносителя, томожно воспользоваться специальным насосом при установке системы с принудительной циркуляцией.

Как выбрать подходящую модель с расширительным баком

Выбирая электрический отопительный котел с насосом для своего дома, рекомендуется обращать внимание на следующие критерии:

Мощность. Влияет на производительность работы ТЭНов в теплообменнике (ее указывают в кВт). Мощность котла характеризует именно нагревательные элементы. В большинстве случаев модели на современном рынке обладают мощностью от 2-3 до 60-70 кВт на ТЕН. Приборами с небольшой мощностью обычно отапливаются небольшие частные дома и дачи. Котлы с показателями более 50 КВт используются в промышленной сфере.
Вместительность теплового аккумулятора. Благодаря этой емкости достигается существенное повышение экономичности работы котла, потому ее нужно обязательно установить. Величина объема теплового аккумулятора напрямую влияет на эффективность распределения теплоносителя в трубопроводе. Как советуют специалисты, при выборе бака нужно ориентироваться на соотношение 20 л/1 кВт мощности котла.
Напряжение. В домах с однофазными сетями напряжением 220 В можно использовать котлы до 12 кВт. Если необходим монтаж более мощного прибора, то в таком случае придется прокладывать трехфазную сеть (380 В).
Сечение коммутационных проводов. По мере возрастания мощности нагревательного оборудования нужно использовать более толстую кабельную проводку, подводящую к системе электричество. Приборы мощностью до 4 кВт можно оснащать кабелями сечением 4 мм2, а котлы в 12 кВт однофазного типа подключаются кабелями 16 мм2.

Кроме ТЭНовых приборов, к электрическим котлам относятся также электродные и индукционные. В последнем случае речь идет о небольшой диэлектрической трубке и ферромагнитном стержне. Теплоноситель двигается внутри трубки, нагреваясь за счет проходящего электротока. Достоинством данных моделей является долговечность, компактность и экономичность (функция «плавный старт» позволяет экономить почти 50% электроэнергии). Недостаток индукционных приборов заключается в наличии сложного блока управления.

Что касается электродных агрегатов, то они еще называются приборами «прямого действия» (из-за отсутствия нагревательного элемента). Обогрев теплоносителя происходит во время движения через него переменного электротока частотой 50 Гц. Подобное оборудование отличается безопасностью, т. к. оснащено автоматической системой безопасности. К недостаткам электродных котлов относят необходимость усиленной подготовки теплоносителя, который должен обладать нужным сопротивлением. Также потребуется регулярная замена электродов, из-за их постепенного растворения.

Особенности конструкции электрического котла с насосом и расширительным баком

Прибор имеет все необходимое для работы системы отопления. Пользователю остается лишь подсоединить к нему трубы.

В теплоизолированном корпусе помимо помпы и расширительного бачка имеются:

теплообменник;
элементы нагрева — ТЭН, электроды или катушка (индукционный котел);
система автоматики, включающая в себя контроллер с дисплеем и термодатчики;
группа безопасности — манометр, предохранительный клапан и воздухоотводчик;
грязевик для грубой очистки теплоносителя.

Объем системы отопленияНастройка давления в расширительном бакеВыбор расширительного бака

Для компенсации температурного расширения теплоносителя в закрытых системах отопления устанавливаются расширительные баки мембранного типа. Если его не установить, то возможна авария – разрыв труб или радиаторов. Расширительный бак – сосуд, разделенный на две полости резиновой перегородкой. В одной полости находится теплоноситель, а в другой газ под избыточным давлением. Расширяясь, теплоноситель давит на мембрану и сжимает газ в другой полости. Когда теплоноситель остывает и сужается, газ выталкивает его. Этим поддерживается давление в системе.

Объем расширительного подбирается из условия компенсации максимально возможного расширения теплоносителя в системе – т.е. при нагреве до максимальной температуры.

Рассмотрим пример. В качестве теплоносителя выберем воду. Вначале необходимо определить объем воды в системе отопления.

Объем системы отопления

Большая часть воды содержится в радиаторах и трубах (подводящих или контурах водяного теплого пола).

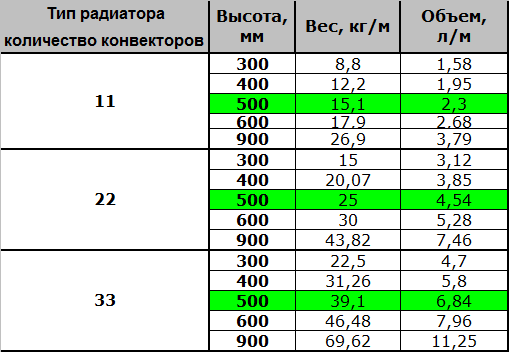

Объем воды в радиаторах можно узнать из технической документации. Наиболее часто применяются стальные панельные и алюминиевые секционные радиаторы. По данным производителей в среднем алюминиевые вмещают 2,4 литра на каждый киловатт мощности, а панельные – 3 л/кВт.

В разводке в основном применяются металлопластиковые и ППР-трубы. Объем содержащейся в них воды зависит от диаметра и длины. Удельный объем (литров на метр погонный) приведен в таблице. Чтобы получить полный объем воды в трубах нужно удельный объем соответствующей трубы умножить на ее метраж.

Для получения суммарного объема системы отопления нужно сложить объем воды в радиаторах, в трубах и в котельном оборудовании.

Существует упрощенный метод определения объема системы отопления – 15 литров на каждый киловатт мощности. Такой подход является неточным, зачастую дает ошибку в несколько раз. Наиболее приближен к реальности коэффициент 15 л/кВт только в комбинации радиаторов и теплых полов. Но исходить нужно из мощности радиаторов, а не котла.

Настройка давления в расширительном баке

Располагать расширительный бак лучше в помещении котельной, где он скрыт от посторонних глаз и обеспечено его удобное обслуживание. Первоначальное давление газа в баке настраивается на 0,2 бара больше, чем статическое давление теплоносителя в месте его подключения. Для расчета статического давления нужно высоту от места подключения бака до наивысшей точки системы умножить на 0,1 бар.

Начальное давление в системе отопления должно быть на 0,3 бара выше, чем давление газа в баке.

Максимальное давление в системе равняется давлению срабатывания сбросного клапана и обычно составляет 3 бар.

Количество теплоносителя в системе отопления

Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.

Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов (детальнее: «Расчет объема системы отопления, включая радиаторы «). Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению.Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:

Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра

Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима. Мало просто просуммировать объёмы составляющих теплосети (радиаторов, котла и трубопроводов). Дело в том, что в процессе нагревания исходной объём жидкости существенно изменяется, а следовательно возрастает давление. Для того, чтобы его скомпенсировать, применяют так называемые расширительные баки.

Их объём вычисляется с использованием следующих показателей и коэффициентов:

Е — так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля — 4,4 %.

d — коэффициент эффективности расширительного бака VS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения) V – результат вычисления. Объём расширительного бака.

Формула для расчета — V = (VS x E)/d

Расчет теплоносителя в системе отопления выполнен – пора заливать!

Существуют два варианта заполнения системы, в зависимости от её конструкции:

Заливка «самотёком» — в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
Принудительная закачка с помощью насоса. Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.

Как правильно рассчитать объём бачка для систем отопления?

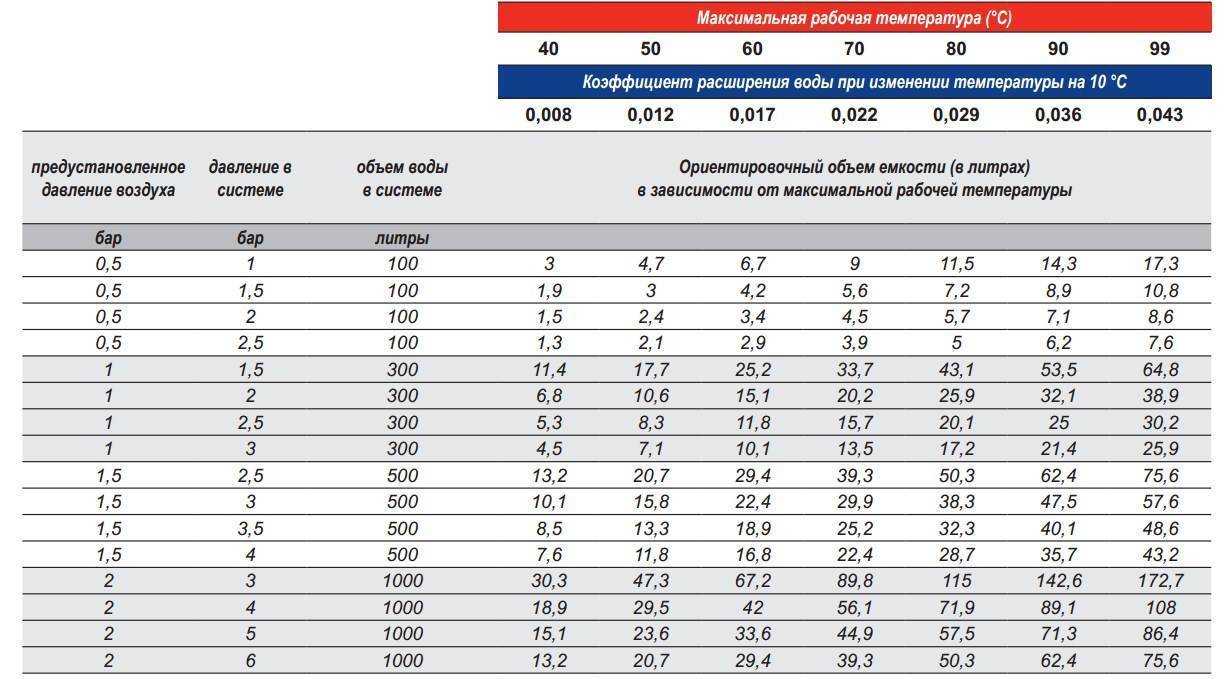

Чтобы правильно рассчитать объем расширительного резервуара, учитывают несколько факторов, которые влияют на этот показатель:

Ёмкость экспансомата напрямую зависит от количества воды в отопительной системе.
Чем выше допустимое значение давления в системе, тем меньшего размер бачок вам потребуется.
Чем выше температура, до которой нагревается теплоноситель, тем больше должен быть объем устройства.

Справка. Если подобрать расширительный резервуар слишком большого объёма, то он не обеспечит необходимого давления в системе. Маленький бак не сможет вместить в себя весь излишек теплоносителя.

Формула расчёта

Vб=(Vс * Z)/N, в которой:

Vc — объём воды в системе отопления. Чтобы рассчитать этот показатель, умножьте мощность котла на 15. Например, если мощность котлоагрегата составляет 30 кВт, то количество теплоносителя будет 12*15 = 450 л. Для систем, где задействуют аккумуляторы тепла, к полученной цифре надо прибавить ёмкость каждого из них в литрах.

Z — показатель расширения теплоносителя. Этот коэффициент для воды составляет 4%, соответственно при расчёте берём число 0.04.

Внимание! Если в качестве теплоносителя используется другое вещество, то берётся соответствующий ему коэффициент расширения. Например, для 10-%-ного этиленгликоля он составляет 4.4%. N — показатель эффективности расширения бака

Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N — показатель эффективности расширения бака. Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N= (Nmax—N)/(Nmax+1), где:

Nmax — максимальный показатель давления в системе. Это число равно от 2.5 до 3 атмосфер, чтобы узнать точную цифру, посмотрите, на какое пороговое значение настроен предохранительный клапан в группе безопасности.

N — начальное давление в расширительном резервуаре. Эта величина составляет 0.5 атм. на каждые 5 м высоты системы отопления.

Продолжая пример с котлом мощностью 30 кВт, допустим, что Nmax — 3 атм., высота системы не превышает 5м. Тогда:

N=(3—0.5)/(3+1)=0.625;

Vб = (450*0.04)/0.625 = 28.8 л.

Важно! Объёмы расширительных баков, имеющихся в продаже, соответствуют определённым стандартам. Поэтому не всегда возможно купить бак ёмкостью, точно совпадающей с расчётным значением. В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе

В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт	Общий вид сзади	Вид сверху	Вид снизу
Все объемы

Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

— Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука. — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара. — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%. — Расширительные баки комплектуются сменной мембраной. — Температурный режим работы — от -10 °С до +100 °С — Срок службы — 100 000 циклов. — Цвет корпуса — красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.
Мембранный бак для отопления Wester WRV8	1 391,00	Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00	Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00	Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00	Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00	Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00	Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00	Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00	Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00	Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00	Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00	Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00	Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00	Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00	Купить Мембранный бак для отопления Wester WRV1000

Какие предъявляются критерии к подбору и монтажу трубопровода

На строительным рынке предлагают к реализации достаточно богатый ассортимент труб, которые условно можно разделить на:

нержавеющие, стальные, стальные оцинкованные;
медные;
полимерные (армированные алюминием, полиэтиленовые, металлопластиковые, полипропиленовые).

выгодно выделяются металлопластиковые системы. Которые состоят из алюминиевых труб, изнутри и снаружи покрытых пластиком.

К их основным достоинствам относятся
:

высокая прочность;
кислородная непроницаемость, что позволяет увеличить срок службы системы и избежать процесса коррозии;
малое гидравлическое сопротивление;
антистатичность;
для монтажа не требуется профессиональное оборудование;
медленное и незначительное отложение осадка на внутренних поверхностях.

Монтаж металлопластиковых труб происходит без применения сварки, при помощи резьбовых (прессовых) соединений. Это позволяет сэкономить на монтажных работах при установке отопительной системы. При наладке такой системы используют аксессуары – тройники, краны шаровые, отводы и т.п., которые отличаются надежностью и долговечностью. Не меньшее распространение получил и трубопровод из полипропилена, который выдерживает долговременный и высокий нагрев (до 1000 С).

Метраж труб, необходимый для системы отопления, напрямую будет зависеть от схемы разводки, которую выберет владелец – одно- или двухтрубную. Двухтрубная схема разводки позволяет эффективно отапливать даже большие помещения. А при помощи терморегуляторов можно устанавливать любую температуру для каждого отапливаемого помещения в отдельности. Преимущество однотрубной схемы разводки для частного дома – в ее низкой себестоимости.

Стандартный способ расчета количества радиаторов отопления

Согласно «Строительным нормам и правилам» на один квадратный метр жилого помещения требуется 100 ватт мощности радиатора отопления.

В таком случае нужная мощность исчисляется по следующей формуле:

S = площадь помещенияP = мощность одной секции радиатора отопления

К примеру, мощность одной секции выбранного вами радиатора равняется 180 ваттам, а площадь комнаты 20 квадратным метрам, в таком случае:

20*100/180=11,11

Значит, для обогрева жилой комнаты в 20 кв/м потребуется 11 секций радиатора отопления.

У формулы есть поправки! Если комната расположена в торце или на углу дома, то полученное количество нужно умножить на 1,2. В нашем случае получилось бы 13 секций для угловой комнаты.

Еще один вопросом, который обязательно встанет перед вами, расчет объема воды (теплоносителя) заполняющего систему отопления.
Нужно это для того, чтобы знать какой максимальный объем может быть у системы отопления при выбранной мощности . В противном случае это может привести к плохому прогреву помещения, неэффективной, неэкономичной работе.

Приблизительный расчет делается исходя из соотношения 15л воды на 1 кВт
мощности котла
.

Например
, мощность котла 4 кВт, тогда объем системы равен 4кВт*15 литров = 60 литров.

Ниже приведены значения объемов различных составляющих системы отопления:

Объем воды в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра
биметаллический радиатор — 1 секция — 0,250 литра
новая чугунная батарея 1 секция — 1,000 литр
старая чугунная батарея 1 секция — 1,700 литра

Объем воды в 1 погонном метре трубы:

ø15 (G ½») — 0,177 литра
ø20 (G ¾») — 0,310 литра
ø25 (G 1,0″) — 0,490 литра
ø32 (G 1¼») — 0,800 литра
ø15 (G 1½») — 1,250 литра
ø15 (G 2,0″) — 1,960 литра

Формула для расчета: S
— площадь сечения трубы *L
— длина трубы =V
— объем

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

При покупке и расчете учитывайте различные случайные факторы, поэтому лучше «запасайтесь» теплом на 20% больше рассчитываемого уровня. Либо за счет мощности секций, либо за счет их количества, чтобы потом не было мучительно прохладно зимой.

Чтобы получать новости с моего сайта заполните форму ниже

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
