Производственные помещения: кратность воздухообмена

Нормы вентиляции офиса

Рекомендуется скорость обмена (согласно ГОСТу 30494-2011) до 1/10 метра в секунду вне зависимости от времени года. Несложно будет подсчитать, что для поддержания объёма обмена воздуха на необходимой скорости нельзя обойтись форточным проветриванием, ведь нужна очень качественная система ввода и вывода воздуха, работать будет которая почти всегда. Помимо этого, к офисной вентиляции (так как на неё идёт большая нагрузка) предъявляют особенные требования.

Схема вентиляции воздуха в офисе

В СанПине 2.2.4 представляют нормативы к вентиляционной системе в офисе. Характеристики воздушного микроклимата описаны ниже:

Если период летний, то оптимальной считается температура от 19 до 21 градуса по Цельсию. Влажность же должна составлять 30-45%, но не более 60. Движение воздушного потока должно быть равным 0,2 — 0,3 м/c.

Если период зимний, то оптимальной температурой считается от 23 до 25 градусов по Цельсию. Влажность не должна превышать 60%, однако её идеальное значение примерно равно 50. Движение воздушного потока должно быть равным 0,3-0,5 м/c.

Также СанПин рекомендует следующий уровень влажности в зависимости от температуры:

1. 40-60% при температуре 22-24°С
2. 70% при температуре 25°С
3. 65% при температуре 26°С
4. 60% при температуре 27°С

Обычно небольшой офисы вентилируют малым количеством устройств. Однако если температуру не удаётся сбить ниже 28 градусов, то нужно подключать доволнительные ресурсы.

Норма воздуха на человека в офисе

Рассчитать нужный воздухообмен — задача непростая. Несмотря на то, что проблема известна достаточно долго, отечественные и западные расчёты об оптимальном значении воздухообмена всё ещё противоречивы и иногда не до конца обосновываются.

Далее представлена информация по нормам расхода воздуха, нужная человеку, в помещении на одного сотрудника:

• Если объём до 20 метров в кубе на человека, то объёмный расход подаваемого в помещение воздуха составит не менее 20 м^3 на человека в час
• Если объём составит 20-40 метров в кубе на человека, то норма будет уже минимум 30
• Если объём помещения на человека более 40 метров, то можно обойтись естественной вентиляцией.

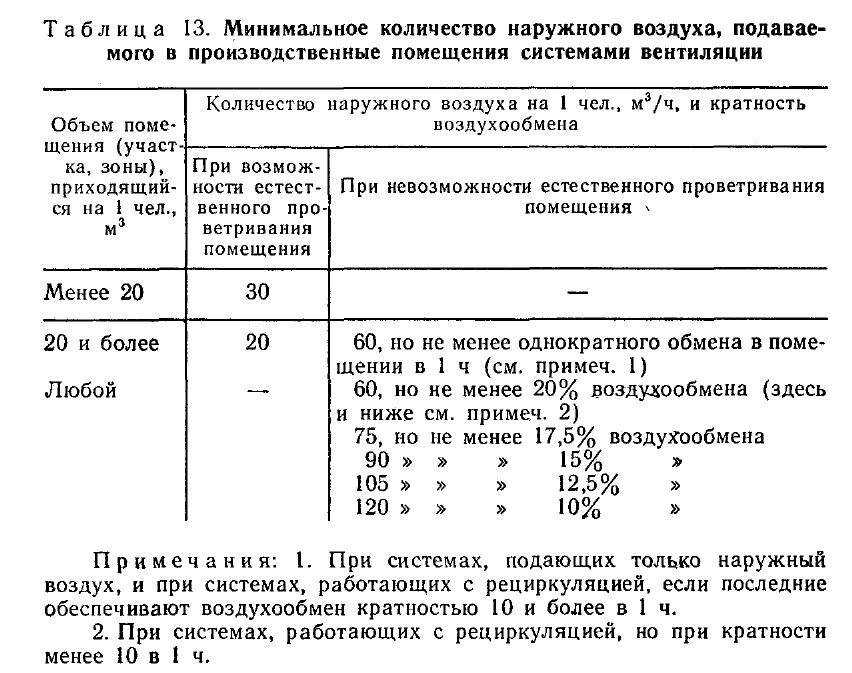

• Если в помещении отсутствуют окна, то нормой уже будет минимум 60 м^3 на человека в час.

Правильный воздухообмен необычайно важен. Он регламентируется множеством документов, соблюдение которых — обязательное условие продуктивной работы в помещении.

Отличная статья 1

• Еще больше интересного:

Как проверить работает ли вентиляция?

Проверка вытяжки

Сначала проверяется работает ли вытяжка, для этого необходимо поднести лист бумаги или пламя от зажигалки непосредственно к решётке вентиляции, находящейся в ванной или на кухне. Пламя или лист должны отогнуться в сторону вытяжки, если это так, то она работает, а если такого не происходит, то канал может быть перекрыт, к примеру, забиться листьями или по какой-либо другой причине. Поэтому главная задача – устранить причину и обеспечить тягу в канале.

В случаях, когда тяга нестабильная от соседей поток воздуха может переходить к вам, при этом заносить посторонние запахи к вам в квартиру, это признак возникновения обратной тяги. Чтобы ее устранить, необходимо смонтировать специальные жалюзи, которые будут закрываться при появлении обратной тяги.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч; n- число, указывающее кратность воздушного обмена; S – площадь объекта, м²; H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр. Ʋв – скорость перемещения воздуха там, где происходит его выделение; Ʋз – скорость всасывания в районе зонта; z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³; V- скорость воздушного потока в устройстве, м/с; S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

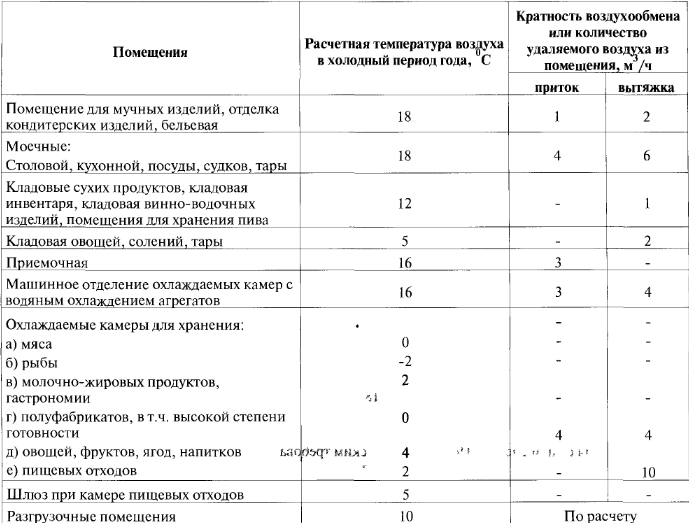

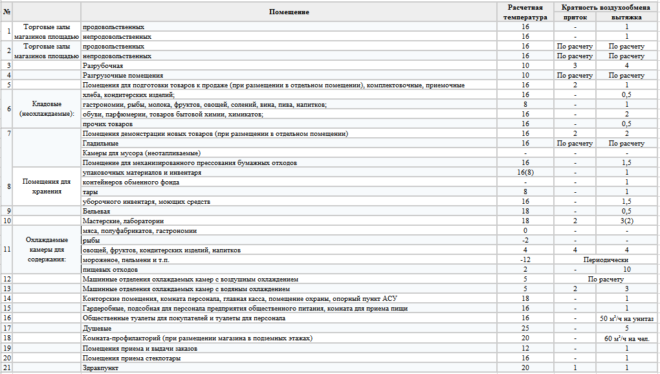

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа; V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.; Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг; ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К; γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
• S — площадь помещения, м2;
• H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• N — количество людей;
• Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа» — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

• Для квартир — от 100 до 500 м3/ч;
• Для коттеджей — от 1000 до 5000 м3/ч;

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

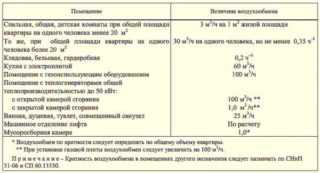

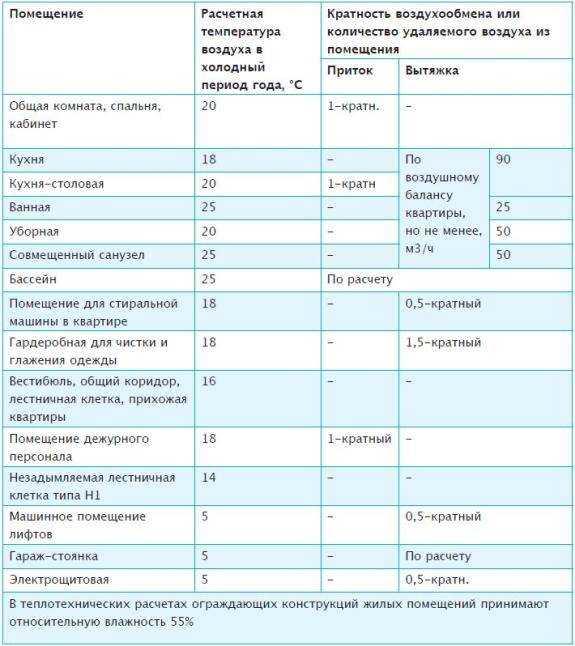

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

</ul>

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Нормы вентиляции и воздухообмена в зданиях под офисы

Допустимая норма зависит от того, сколько людей находится в помещении, его предназначения и кратности воздухообмена.

Норма на 1 человека зависит от нагрузки рабочего и от предназначения комнаты, в которой они работают:

1. Во время небольшой физической нагрузки норма на человека составляет 20 м³ / час.
2. Незначительная активность предполагает 45 м³ / час на человека.
3. При высокой физической активности необходимая норма для одного человека составляет 60 м³ / час.
4. Переговорная комната – 40 м³ / час.
5. Санузел 75 м³ / час.
6. Комната для курения 100 м³ / час.
7. Приемная 40 м³ / час.
8. Кабинет 60 м³ / час.
9. Коридор 11 м³ / час.
10. Комната для совещаний 30 м³ / час.

Также согласно ГОСТу 30494-2011 установлена норма скорости воздухообмена. Она составляет 0,1 м/с и не зависит от сезона.

Санитарные нормы проектирования промышленных предприятий

По правилам СНиП, выделяемые в промышленном помещении любые неблагоприятные элементы, такие как влага и тепло принимаются из расчетов технологической части проектной документации.

Если такие данные отсутствуют в технологических нормах проектирования, количество производственных вредных веществ, выделяемых в помещении, допускается принимать, исходя из натуральных собранных фактов исследования. Также искомое значение обозначено в паспортных бумагах приобретенной специализированной техники.

Выбросы токсичных веществ в пространство происходят через сосредоточенные и рассредоточенные устройства общеобменной вентиляционной системы.

Расчет выбрасываемых веществ, должен предусматривать их количество, не превышающее:

1. Максимального значения для города и населенных пунктов.
2. Показатели максимального количества в воздухе, которое проникает внутрь жилых построек сквозь окошки по принципу натуральной вентиляции, (30% от нормы установленного лимита количества концентрации вредных, токсичных веществ в рабочей зоне).

Определение коэффициента рассеивания в рабочее пространство токсичных элементов, находящихся на момент выброса в системе, входят в состав вентиляционного проекта предприятия. Так, согласно стандартам, в помещениях промышленного назначения, при условии объема воздуха на одного субъекта – 20 м3 необходимо учесть процесс подачи наружного воздуха. Так в общем количестве он должен составлять до 30 м3ч для каждого, находящегося в помещении субъекта. Если же, на одного человека приходятся более 20 м3, количество подаваемого снаружи воздуха должен составлять не меньше 20 м3ч для каждого субъекта.

При создании проекта рабочей зоны промышленного производственного назначения, в которых отсутствует естественное проветривание, при этом с подачей в них наружного воздуха только по средствам существующей механической вентиляции, общее количество воздуха должно составлять не менее 60 м3/ч на одного субъекта. Показатель может варьироваться в пределах табличных данных, но при этом составлять не менее одного кратного потока воздухообмена в час.

Если расчетный показатель кратности воздуха составляет меньше табличной, и при этом используется рециркуляция, объем подачи наружного потока может быть меньше 60 м3/ч для одного субъекта, но не менее 15-20 % общего потока воздухообмена в системе.

Что такое воздухообмен и как его рассчитывать вы уже знаете. Поэтому эта статья не несет никакой теоретической информации. В помощь проектировщику мы решили собрать все таблицы кратности воздухообмена из СНиПов и других нормативных документов в одном месте.

РѰблица кратности воздухообмена РІ жилых зданиях

Правила создания воздухообмена в помещении

Естественная вентиляция работает по принципу перепада температуры входящего и выходящего воздуха

В городских квартирах используется схема естественной и приточно-вытяжной вентиляции. Отработанные потоки выводятся по внутренним каналам в здании через вытяжки. Для работы системы требуется восполнение атмосферы такой же кубатурой свежего воздуха. Наружные потоки поступают через неплотности оконных и дверных проемов или при открывании фрамуг и форточек.

Система естественного воздухообмена работает за счет разной удельной массы холодного и теплого воздуха. Имеет значение ветер на улице для создания тяги во внутренних вентканалах. В теплую погоду тяга становится меньше, поэтому многие жильцы ставят электрические вентиляторы в отверстии вытяжки на кухне и в санузле.

Нормы воздухообмена в офисных помещениях предусматривают, что межкомнатные двери должны иметь просвет между полотном и полом около 1,5 – 2,0 см для естественной конвекции или нижние переточные решетки. Окна рассматриваются в единой системе в качестве приточных устройств.

Конструктивное решение

Строение каналов в многоэтажном секторе меняется в зависимости от развития новых технологий строительства. Раньше индивидуальные протоки шли от каждой вытяжки к общему столбу. Переход к повышенной этажности вызвал необходимость связки вертикальных труб на 4 – 5 этажей горизонтальными проходами, а от них идут каналы к общей шахте.

Компактная вертикаль объединяет 1 – 2 сборных канала, отработанный поток не поступает сразу в выводящую вертикаль, а приводится туда только над следующим этажом или выше. Схема вытягивающих шахт по строению напоминает елку. Конструкция занимает мало места, но структура делает ее зависимой от погодных условий.

В частном строении

В частном доме лучше обустраивать принудительную вентиляцию

В частном доме вентиляция ставят принудительную приточно-вытяжную систему, т.к. необходима подача свежего воздуха в котельную, погреб, кухню, другие комнаты. Микроклимат страдает, если ставят только вытяжку без организации притока. В таком случае ощущается нехватка кислорода. Другой ошибкой является подача воздуха без принудительного вытягивания. В этом случае внутренний воздух разбавляется свежими потоками, но запахи и вредные компоненты остаются в доме.

Искусственная вентиляция не пропускает загрязненный наружный воздух, т.к. в системе предусмотрены фильтры, которые избавляют потоки от аллергенов, бактерий и микробов. В ванной комплексное вентилирование устраняет влажность, на кухне удаляет запах, духоту. Оборудование работает в автоматическом режиме, управляется вручную или электронными приборами. Стоимость принудительной системы выше, чем устройство внутренних или навесных каналов. Для экономии подбираются только те функциональные компоненты системы, которые необходимы конкретному дому.

Влияние пластиковых окон на скорость воздухообмена

Приточный клапан на пластиковое окно

В жилище создается разреженность атмосферы из-за плотной изоляции оконных металлопластиковых проемов и современных герметичных дверей. В этих условиях тяга в канализационном канале может опрокинуться, если такое отверстие расположено выше других, в одной из комнат температура выше других, или действует разность давления ветра.

Современные окна становятся некомфортными, недышащими и доставляют неприятности в виде плохого вентилирования. Многие удаляют прокладки и делают дополнительные щели в раме. Такое решение дает результат в виде сквозняков, потерь тепла и обледенения фрамуг. Есть специальное решение в виде конструктивных элементов заводского изготовления, которые вставляются в раму для организованного контроля прохода воздуха.

Методы расчета

Формула вычисления кратности по основным величинам

Показатель означает, сколько раз нужно сменить воздух в эндогенном микроклимате за 1 час, чтобы очистить его до предельного ПДК (показателя допускаемой концентрации) примесей.

Кратность воздухообмена можно посчитать по формуле N = V / W, где:

• N — кратность обмена воздуха (раз);
• V — кубатура наружного воздуха, поступающая в комнату за 1 час (м3/ч);
• W — объем интересующего помещения (м3).

Объем входящих потоков, который предназначается для разбавления вредных примесей и газов до максимальной допускаемой концентрации, рассчитывается по формуле V = B / (pb – po), где:

• V — кубатура воздушного потока (м3);
• B — количество патогенного вещества, поступающего за 1 час (мг/ч);
• pb — ПДК нежелательного компонента в атмосфере рабочего цеха (мг/м3);
• po — концентрация того-же компонента в поступающем потоке (мг/м3).

Количество примесей определяется прибором газоанализатором

В производстве используется сварка, лазерная или плазменная резка, пайка металлов с выделением вредных газов. Для уменьшения концентрации делается качественная вытяжка и вентиляция местных зон около рабочего места. Количество газов измеряется на единицу объема с помощью прибора газоанализатора.

Масштаб вредного компонента высчитывается по формуле B = a · b · W, где:

• B — объем вредных примесей (м3);
• а — коэффициент просачивания (для цехов — 1, для гаражей — 2);
• b — соотношение газа в атмосфере (мг/м3);
• W — кубатура цеха (м3).

Другие расчеты воздушного обмена

Показатели требуемого воздухообмена обозначены в СНиП

Показатель воздушного обмена по тепловыделениям рассчитывается, если в помещении есть большое количество тепла, которое нужно вывести из комнаты.

Индекс рассчитывается по формуле L = 3.6 · Q / (p · c · (t – k)), где:

• L — воздухообмен (м3/ч);
• Q — теплота, выделяемая в комнате (Вт);
• p — плотность внутреннего воздуха (кг/м3);
• c — воздушная теплоемкость;
• t — температура удаляемого потока (°С);
• k — температура поступающего потока (°С).

Показатель воздушного обмена по влаговыделению определяется, если в комнате в результате жизнедеятельности или технологических процессов выделяется большое количество влаги.

Расчет проводится по формуле L = W / (p · (d — do)), где:

• L — воздухообмен по влажности (м3/ч);
• W — концентрация влаги (%);
• p — плотность внутренней атмосферы (кг/м3);
• d — содержание влаги в удаляемом потоке (г/кг);
• do — содержание влаги в подаваемом воздухе (г/кг).

Предельно допустимые концентрации газов на производстве

Расчет воздухообмена по газовыделениям выполняется, если в цеху предполагается скопление воздушных примесей, которые требуется своевременно выводить за пределы помещения.

Применяется формула L = K / (K0 – K1), где:

• L — требуемая кратность воздухообмена (м3/ч);
• K — вес выделяемых газов (м/м3);
• K — ПДК газов (из справочника для конкретного помещения);
• K₁ — концентрация газа в поступающем потоке.

Кратность воздухообмена и ее значение

Воздухообмен — количественная величина, отражающая работу вентиляционной системы в закрытом пространстве.

Кратность — индикатор замещения воздушной массы за единицу времени, закладываемый при проектировании зданий и систем вентиляции. До того как выбрать показатель кратности, следует ознакомиться с правилами и разобраться с методами расчета.

Кратность воздухообмена — санитарный показатель состояния воздушной массы в помещении. От этого параметра зависит безопасность и комфорт людей. Допустимые значения регулирует государство — в строительных нормах и правилах (СНиП), сводах правил (СП), санитарных правилах и нормах (СанПиН) и ГОСТах. Кратность воздушного обмена показывает, сколько раз в течение часа воздух заменялся на новый.

В основе СНиПов по воздухозамещению лежат такие нюансы:

• предназначение постройки/помещения;
• температура и влажность воздуха;
• качество, интенсивность и пропускная способность естественной вентиляции;
• количество жильцов, работников и других людей постоянно или временно находящихся в помещении;
• теплопроизводительность работающих приборов;
• количество бытовой техники.

Есть 2 типа воздухообмена: естественный и искусственный. Естественный способ обмена заключается в движении воздушных масс за счет разницы давления. Из точек с большим давлением — в места с меньшим. Искусственный воздухообмен подразумевает работу вентиляторов, кондиционеров и других электрических устройств.

Формула кратности воздухообмена выглядит так:

N = Q возд / V пом, где:

Естественное замещение воздуха ограничивается 3—4-кратным показателем, поэтому его движение иногда приходится усиливать механической вентиляцией.

Вентиляционные системы работают по 2 схемам: вытесняют старый воздух новым или перемешивают обе эти массы.

Для систем, работающих только на удаление воздуха, основная формула кратности выглядит следующим образом:

N = V у. в. / V пом, где:

В удаляемый объем следует включать тепловые выделения и летучие вредные вещества.

Для приточной и вытяжной вентиляции рассчитывают также отдельные показатели кратности.

К примеру, для приточной системы его определяют так:

N пр = L пр / V пом, где:

Отдельная норма кратности для вытяжной вентиляции обычно больше на 1 или 2 единицы в час по сравнению с притоком, но в некоторых медицинских помещениях — наоборот. Общую кратность всегда измеряют по большему показателю.

Кратность воздухообмена, приведенная в СНиПах и санитарных нормах, имеет 4 выражения:

• количество раз в час;
• кубические метры в час — обычно для помещений стандартных размеров;
• кубические метры в час на человека;
• кубические метры в час на квадратный метр.

Последние два показателя — удельные нормы воздухообмена для помещений, где большую роль играет присутствие людей. Расчет на человека бывает полезным на производственных цехах, в магазинах и больницах. На этих объектах можно подсчитать количество людей и установить среднее число посетителей.

На одного сотрудника следует отводить 60 м³/ч, а на временного посетителя — 20 м³/ч. Удельная кратность выступает как информативный показатель при условии, что размеры помещения приближаются к стандартным.

Есть также коэффициент воздухообмена, определяемый формулой:

E = T / (2 × Y) × 100 %, где:

Коэффициент можно называть также качеством воздухозамещения. Показатель достигает 100 % в вентиляции, удаляющей старый воздух, и 50 % в вентиляционной системе, перемешивающей воздушные массы.

По нормативам кратности воздухообмена определяют требуемую производительность вентиляции.

Формула выглядит так:

L = n × V пом, где:

Норматив кратности по умолчанию составляет 1—2 раз для жилых комнат и 2—3 для офисных помещений. Для санузлов норма сменяемости воздуха начинается от 3—5, а для кухонь — от 5—10.

Нормы воздухообмена различного типа помещений

Главная \ Расчет Нормы воздухообмена

В ходе нашей работы, мы часто сталкиваемся с вопросом о достаточности воздухообмена в жилых помещениях. Мы рады предоставить вам необходимую информацию для самостоятельного вычисления достаточности воздухообмена.

Фактический воздухообмен определяется по формуле м3/ч:

Lф=3600×Vc×F

где Vc – среднее значение скорости воздушного потока, м/с (определяют приборами : анемометрами; термометрами; микроанемометром и др.);

F – поперёчное сечение воздуховода системы(вентканала), м2.

Кратность воздухообмена — величина, показывающая сколько раз обменивается воздух в помещении за один час.

Кратность воздухообмена определяется по формуле:

n = LфVп

где: Vп— внутренний объем помещения, м3.

Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 2.08.01-89, СНиП 31-01-2003, СНиП 2.09.04-87), а также рядом других нормативных документов (СНиП 2.04.05-91, и др.).

Для примера приведем выдержку из СНиП 31-01-2003 пункт 9.2., гласит:

Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494-96. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей

Помещение	Кратность или величина воздухообмена, м3 в час, не менее
в нерабочем режиме	в режиме обслуживания
Спальная, общая, детская комнаты	0,2	1,0
Библиотека, кабинет	0,2	0,5
Кладовая, бельевая, гардеробная	0,2	0,2
Тренажерный зал, бильярдная	0,2	80 м3
Постирочная, гладильная, сушильная	0,5	90 м3
Кухня с электроплитой	0,5	60 м3
Помещение с газоиспользующим оборудованием	1,0	1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе	0,5	1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел	0,5	25 м3
Сауна	0,5	10 м3 на 1 человека
Машинное отделение лифта	—	По расчету
Автостоянка	1,0	По расчету
Мусоросборная камера	1,0	1,0

Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Второй пример выдержка из СНиП 2.08.01-89* «Жилые здания» в жилых зданиях следует предусматривать вентиляцию с естественным побуждением

. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей.

Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (СНиП 2.08.01-89*)

Помещение	Расчетная температура воздуха в холодный периодгода, °С	Кратность воздухообмена или количество удаляемого воздуха из помещения
Приток	Вытяжка
Жилая комната квартир или общежитий	18 (20)	—	3 м3/ч на 1м2; жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже	20 (22)	—	То же
Кухня квартиры и общежития, кубовая: с электроплитами с газовыми плитами	18	—	не менее 60 м3/ч не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах, не менее 90 м3/ч при 4-комфорочных плитах
Сушильный шкаф для одежды и обуви в квартирах	—	—	30 м3/ч
Ванная	25	—	25
Уборная индивидуальная	18	—	25
Совмещенное помещение уборной и ванной	25	—	50
То же, с индивидуальным нагревом	18	—	50
Умывальная общая	18	—	0,5
Душевая общая	25	—	5
Уборная общая	16	—	50 м/ч на 1 унитаз и 25 м/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	18	—	1,5
Вестибюль, общий коридор, лестичная клетка в квартирном доме	18	—	—
Вестибюль, общий коридор, лестичная клетка в общежитии	16	—	—
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	18	—	1
Постирочная	15	По расчету, но не менее 4	7
Гладильная, сушильная в общежитиях	15	По расчету, но не менее 2	3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	12	—	0,5
Палата изолятора в общежитии	20	—	1
Машинное помещение лифтов	5	—	по расчету, но не менее 0,5
Мусоросборная камера	5	—	1 (через ствол мусоропровода)

Мы понимаем, что во всем этом не сложно запутаться и поэтому — Наши специалисты всегда готовы помочь вам и довести воздухообмен до нормы в любых помещениях.

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.

Нормы воздухообмена производственных помещений

Местная приточная система на производстве

Для зданий производственного типа предусматривается общеобменная вентиляционная система, расчет потребностей которой производится исходя из условий конкретного производства и наличия определенного количества:

• тепла;
• жидкости или конденсата;
• вредных частиц.

При наличии в помещении оборудования с газовыми или паровыми выделениями, количество необходимого воздухообмена вычисляется, учитывая выделения:

• от данного оборудования;
• проложенных коммуникаций;
• предусмотренной арматуры.

Все необходимые показатели заложены в техническую документацию помещения, в противном случае данные берутся от фактических параметров. Данный расчет регламентирован ВСН21—77 и соответствующим СНиП.
