Установка двухклавишного выключателя legrand quteo

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Двухклавишный выключатель с подсветкой

Управление из 2-х мест (переключатель на 2 направления с подсветкой)

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

Порядок демонтажа лампочки подсветки

Демонтаж светодиода выключателя

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Порядок подключения выключателя Legrand с двумя клавишами

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Особенности и преимущества электрофурнитуры Legrand

Электрофурнитура Legrand обладает высоким уровнем электробезопасности

Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

• электробезопасности;
• отказоустойчивости;
• пожаростойкости;
• энергосбережения.

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления. Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

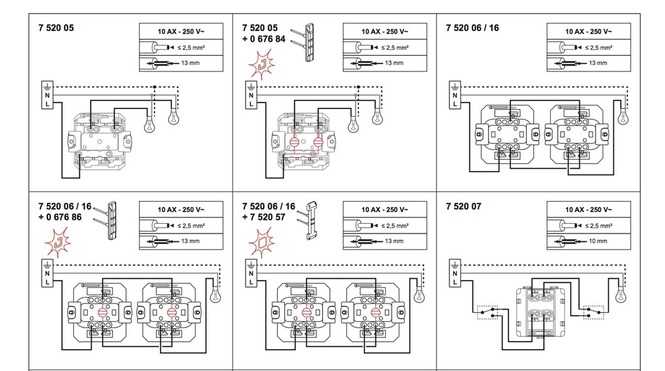

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Двухклавишный выключатель с подсветкой

Управление из 2-х мест (переключатель на 2 направления с подсветкой)

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

Порядок демонтажа лампочки подсветки

Демонтаж светодиода выключателя

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Компания Legrand

Выключатель Legrand Etika на 3 клавиши

Интернациональная компания Legrand, штаб-квартира которой расположена в городе Лимож (Франция) была основана в 1866 году и изначально занималась изготовлением столового фарфора

Однако впоследствии компания перешла на выпуск фарфоровых изоляторов (1904), а затем сфокусировала внимание на производстве электрофурнитуры (1949). С тех пор, непрерывно развиваясь, небольшое предприятие превратилось в крупную интернациональную компанию с филиалами, расположенными более чем в 60 странах мира

Изготавливают на ее предприятиях широкий спектр продукции электротехнического назначения, начиная с розеток и заканчивая созданием сложных технических решений для электрических и информационных сетей.

Legrand – единственная компания, предлагающая российским предприятиям и торговым организациям полный комплекс электрооборудования, разработанного с учетом новейших научно-технических достижений и отвечающих требованиям международных стандартов.

Преимущества

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

• простота в использовании и в монтаже;
• наличие дополнительных функций;
• экологичность;
• надежность;
• широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

Линейки моделей

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

• Celiane;
• Galea Life;
• Valena;
• Etika;
• Cariva;
• Kaptika;
• Batibox;
• Quteo;
• Oteo;
• Soliroc;
• Plexo.

Установка двойного выключателя света Legrand

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств. Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:

Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты. Для монтажа понадобятся:

Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:

• Отключить электроснабжение во всей квартире.
• Подключить электричество и протестировать.

2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.

3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.

Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим. Для этого нужна перемычка — сделать ее можно из обычного провода

4. Поместить механизм в установочную коробку, закрепить его по уровню.

5. Закрепить декоративную панель.

Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.

Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.
