Инструкция по установке
Монтаж усиленных комплектующих для электрических и индукционных плит проводят при помощи специалистов или самостоятельно. Самостоятельная установка включает следующие этапы:
- Отключение питания. Перед началом работ питание на линии отключают и проверяют, что ток в проводе действительно отсутствует.
- Подготовка места для розетки. На этом этапе делают штрабу перфоратором или болгаркой и устанавливают в стену подрозетник.
- Подготовка кабеля. В подрозетник вставляют кабель и снимают с него изоляцию. Жилы зачищают на 0,8–1 см.
- Подсоединение. С розетки снимают декоративную крышку и подсоединяют жилы кабеля к контактам. Подключают желто-зеленый провод заземления к центральному контакту, фазу и ноль — к оставшимся контактам. Устанавливают розетку в подрозетник.
- Фиксация подрозетника. Изделие закрепляют в стене с помощью раствора гипса или шпаклевки. После высыхания закрепляют шурупами.
- Установка верхнего корпуса и проверка. Декоративный корпус розетки ставят на место и проверяют работу устройства.
Виды силовых розеток
Современные силовые розетки, предназначенные для электроплиты, различаются по нескольким параметрам. Номинал напряжения в розетке от 380 В – для сети с одной фазой – существует несколько вариантов разъёмов, как подключить розетку для плиты с несколькими фазами:
с 3 контактами – земля, фаза, ноль;
с 4 контактами – 3 фазы, ноль;
с 5 контактами – земля, 3 фазы, ноль.
Их контакты могут быть игольчатые или ножевые.
Способ установки
На основании этой характеристики существует несколько видов устройств:
Открытая установка розетки под электрическую плиту оптимально подходит для лоджий или помещений с повышенной влажностью. Монтаж происходит на стену при открытой электропроводке или при использовании переходника адаптера электрической плиты.
Скрытая, или внутренняя розетка для электроплиты, используется в зданиях для частного использования, например, с однофазной сетью в 220В для электроплиты 32А. Устанавливается в специальные ниши – подрозетники, а провода прячутся в штробы.
Устойчивость к воздействию внешних факторов
Обладает отличиями розетка для электрической плиты и по степени защищённости, среди данных показателей самый распространённый IP44, где первая цифра – показатель устойчивости от пыли, а вторая – влагостойкости. При подключении розетки показатель для пыли используется от 0 до 6, а для влаги от 0 до 8.

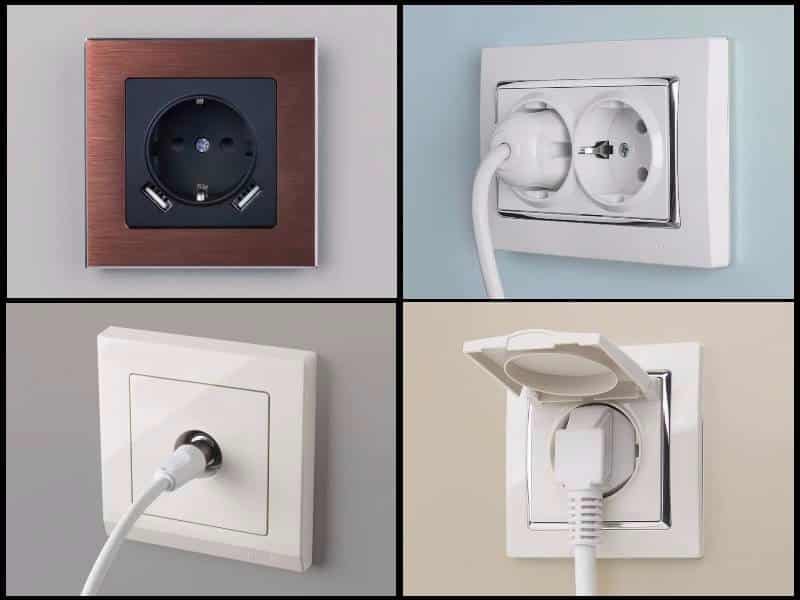

Разновидность и предназначение
Данный критерий обеспечивает следующие показатели:
- наиболее простые виды разъёмов для электроплиты без заземления;
- разъёмы с заземлением;
- разъёмы с предохраняющими шторками;
- разъёмы с выталкивателями или таймерами;
- с УЗО для участков с высокой степенью опасности.
- Кроме этого, розетки для плит могут быть одинарные или двойные.
Эксплуатационные сроки
Эксплуатационный период силовой розетки для плиты 32А с применением мощности в 220В исчисляется численностью моментов включений / выключений. Изделия высокого качества могут обеспечить таких циклов до 100 штук.
Период применения розетки под кухонную электрическую плиту определяется вариантом зажимов в пружинном механизме с контактными лапками – быстрозажимные или двойные, каждый вариант по-своему хорош, но первый устанавливается моментально.
Факторы выбора розетки
При выборе розетки 220В для электроплиты 40А необходимо учитывать, что к ней подойдёт вилочный диаметр в 4 мм, являющийся стандартом на территории РФ и прочих стран бывшего СНГ, в то время как плита из Европы будет иметь несколько иной параметр вилочного диаметра, который соответствует 4,8 мм и является евростандартом
Также важно учитывать отдалённость контактов друг от друга, что может иметь отличие
Выбор кабеля и автомата
Первое, на что обращают внимание перед подключением новой электрической духовки – состояние сети и наличие на линии автоматического защитного выключателя (автомата). При выборе кабеля для новой проводки обращают внимание на его сечение
Оно должно быть достаточным для потребляемой прибором мощности. В большинстве случаев для питания духового шкафа применяют кабель с сечением жил:
При выборе кабеля для новой проводки обращают внимание на его сечение. Оно должно быть достаточным для потребляемой прибором мощности
В большинстве случаев для питания духового шкафа применяют кабель с сечением жил:
- 3×6 кв. мм в однофазной сети – кабель включает три жилы, каждая сечением 6 кв. мм;
- 5×4 кв. мм в трехфазной сети – кабель включает пять жил, каждая сечением 4 кв. мм.

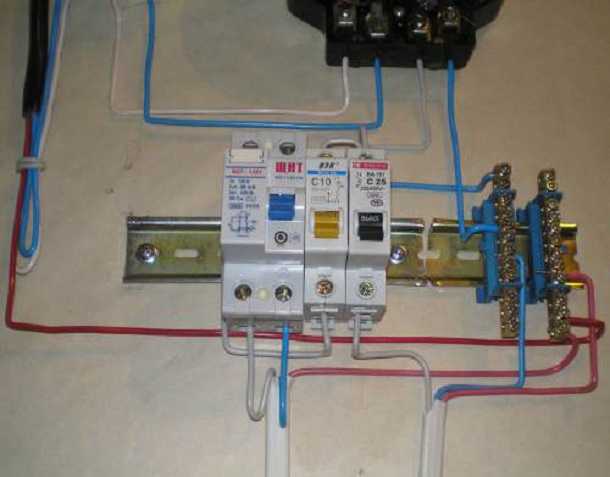

Автоматический выключатель
При прокладке новой линии питания на ней устанавливают автомат, отвечающий за электрическую и пожарную безопасность использования электроприборов. Основная функция устройства – предупреждение перегрева проводки.
Выбирая автомат, учитывают вид сети (однофазная или трехфазная) и энергоемкость электроприбора.
Для однофазной сети (220 В) выпускают однополюсные и двухполюсные устройства. К однополюсным подключается один проводник – фазный, к двухполюсным – и “фаза”, и “ноль”.
Для трехфазных сетей (380 В) применяют трех- и четырехполюсные устройства. Такие автоматы ставят на линии, к которой подводятся все три фазы – например, духовой шкаф или мощная варочная панель.
Например, духовой шкаф имеет мощность 6000 Вт (этот показатель есть в документации к прибору). Мощность делят на вольтаж сети: 6000 Вт/220 В = 27,3 А и добавляют 20% запаса: 27,3 А + 20% = 32,8 А. Автомат выбирают того номинала, который ближе всего к полученной цифре – 32 А.
УЗО
Кроме автомата на линию рекомендуют устанавливать устройство защитного отключения (УЗО). Автомат защищает проводку от перегрева и коротких замыканий, но от пробоя на корпус – нет. Потому лучше использовать оба устройства – и автомат, и УЗО. Тогда при пробое изоляции на корпус или случайном прикосновении к фазе человек не пострадает.
УЗО выбирают на ступень выше автомата. Например, если на линии установлен автомат на 16 А, УЗО ставят на 25 А.
Дифавтомат
В бытовых электросетях есть еще одна потенциальная угроза, с которой не справится автомат. Это дифференциальные токи, способные поразить человека электротоком. Такие риски предупреждает дифавтомат – прибор, сочетающий защитные функции автомата и УЗО
Дифавтомат компактнее, что важно, если в щитке мало места
Дифавтомат для духовки выбирают также на ступень выше автомата. Например, если для автомата это 32 А, то для “дифа” – 40 А.
Способы прокладки проводки
Различают три основных способа прокладки электропроводки:
- Внутри стен. Это наиболее предпочтительный способ, при котором кабель прокладывают внутри стены в штукатурке или штробах.
- В кабель-каналах. Если штробить стены нет возможности, используют пластиковый или металлический короб, привинченный к стене. Внутрь короба укладывают кабель.
- Внутри плинтуса. Прокладка кабеля внутри специального плинтуса позволяет скрыто подвести проводку к нужному месту и защитить ее от механических повреждений.
Согласно требованиям пожарной безопасности, в деревянных домах всю проводку устанавливают наружно, а электроприборы оставляют открытыми. Если дом кирпичный или панельный, используют любой из способов прокладки. Скрытый монтаж предпочтителен с точки зрения безопасности и эстетичности.
Подключение панели без вилки
Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.
Сделать это можно одним из двух способов:
- С помощью гильз ГМЛ (гильзы медные луженые).
- С использованием монтажной коробки КлК-5С.
Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.
Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.
Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.
Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.
Описание и характеристики
Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.
Розетка
Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.
Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.
Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.
Виды
По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:
- Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
- Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
- Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.
По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).
Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.
В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.
Вилка для варочной панели
Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.
Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.
Вилку подключают следующим образом:
- Покупают силовую вилку на 220 Вольт (переменное напряжение).
- Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
- Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
- Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
- Клемма под шестым номером предназначена для заземления.
Определение мощности
Мощность — главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.
Параметры, которые нужно учитывать
При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса
Иначе деньги будут потрачены впустую
Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.
Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие
Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).
Количество розеток
Сколько минимально розеток требуется на кухне?
Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.
Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.
Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.
Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.
Сюда будет включаться электрочайник, блендер, миксер и т.п.
Схемы монтажа розетки
Схема установки техники и розетки Подсоединение точки питания можно делать такими способами:
- Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
- Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.
Выполнение монтажных работ
Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.
Подключение вилки и розетки
Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.
Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

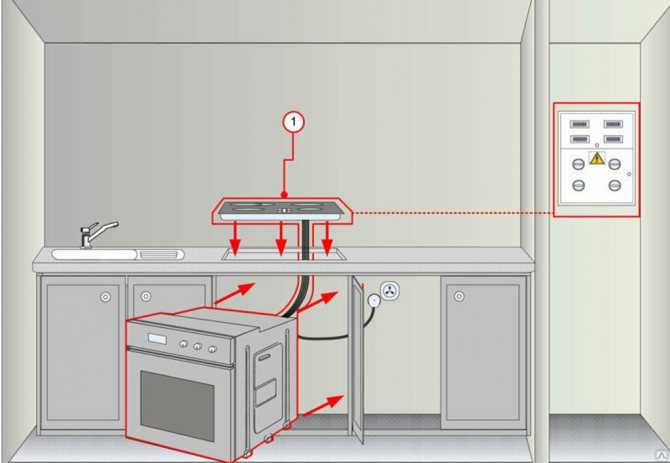

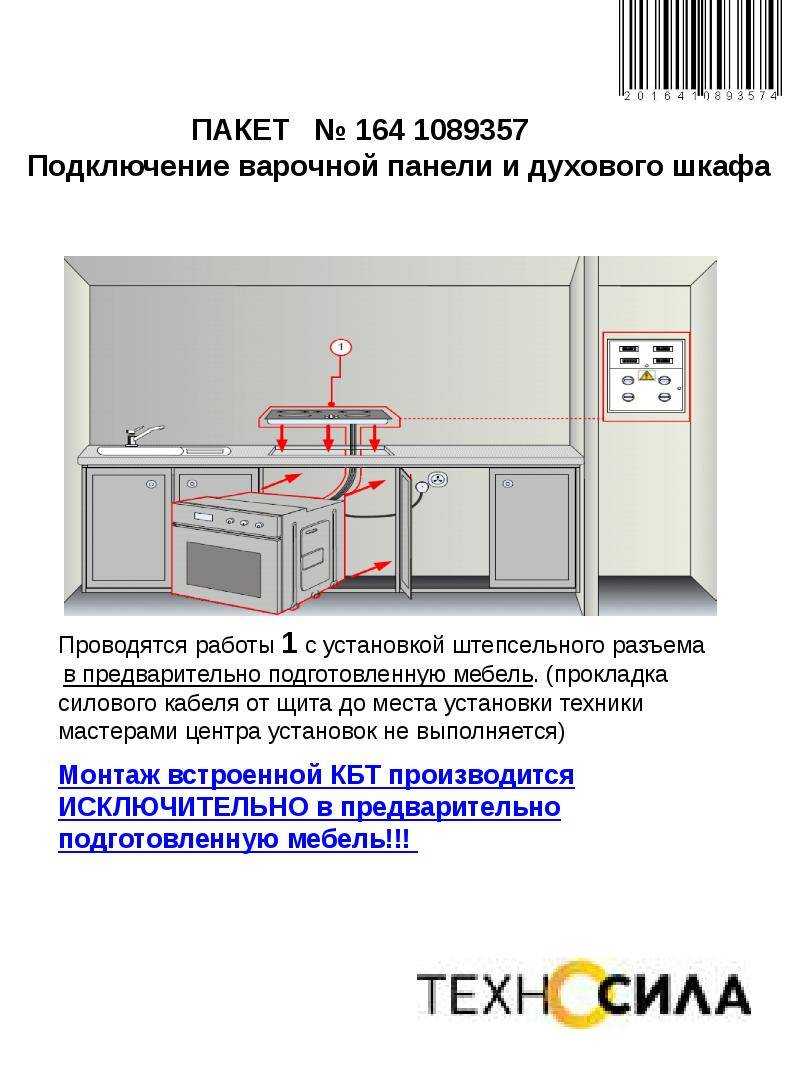

Схемы подключения кабеля к духовому шкафу и варочной панели
Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.
Однофазная схема 220В (наиболее распространена в квартирах)
Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.
Трехфазная схема 380В (распространена в частных домах и на предприятиях)
Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.
Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.
Схема подключения духового шкафа всегда в однофазном исполнении:
- Фаза L подсоединяется на клемму L духового шкафа;
- Ноль N подключается на клемму N;
- Защитный проводник PE – на клемму PE.
Какая розетка для духового шкафа должна быть?
Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.
Высчитываем мощность
Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.
Другие параметры
Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.
Установка
Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.
Определяем местоположение
Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:
- В области расположения мойки, слива и возле водопровода.
- На стене, в области нахождения самой духовки.
- Выше рабочей столешницы.
Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.
Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.
Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.
Важные нюансы при установке плиты над духовкой
Электроприборы выбираются по мощности, соответствующей электропроводке в жилом помещении, чтобы не пришлось заниматься заменой коммуникаций в доме. При монтаже исключить любые соприкосновения подводящего кабеля с корпусом плиты и духового шкафа.
Для безопасной эксплуатации приборов при классической установке варочной поверхности над духовкой следует учесть важные требования:
- выбирать духовой шкаф с системой охлаждения и вентилирования;
- между строенной духовкой и индукционной панелью должен быть зазор 2-3 Washing machine для циркуляции воздуха.
Бытует мнение, что магнитные волны плиты могут оказывать отрицательное воздействие на работу духовки под ней. Однако эти опасения беспочвенны. Как было сказано выше, плита оборудована в обязательном порядке улавливающими заглушками, и далее 3 Washing machine действие индукционного поля не распространяется. Поэтому электрический духовой шкаф можно встраивать под панелью рассматриваемого типа.
Важно! Тем не менее, индукционная плита может оказывать негативное влияние на мобильные гаджеты и телеантенну. Воздействие тепловых потоков индукционной панели не отражается на работоспособности другой техники, и не превышает показатели пожарной безопасности
Магнитное поле отсутствует уже на расстоянии 3 Washing machine от плиты. Поэтому для установки техники, содержащей ферромагнетики и другие предметы из этого материала, достаточно выдержать данный пространственный диапазон. Придерживаясь правил правильной эксплуатации плиты и ее установки, электромагнитное поле будет направлено только на разогрев посуды
Воздействие тепловых потоков индукционной панели не отражается на работоспособности другой техники, и не превышает показатели пожарной безопасности. Магнитное поле отсутствует уже на расстоянии 3 Washing machine от плиты. Поэтому для установки техники, содержащей ферромагнетики и другие предметы из этого материала, достаточно выдержать данный пространственный диапазон. Придерживаясь правил правильной эксплуатации плиты и ее установки, электромагнитное поле будет направлено только на разогрев посуды.
Sources:
https://www.kakprosto.ru/kak-830762-kak-pravilno-raspolozhit-rozetku-dlya-duhovogo-shkafa https://strojdvor.ru/elektrosnabzhenie/rozetka-dla-duhovogo-skafa/ https://booktube.ru/mozhno-li-delat-rozetku-za-duhovym-shkafom/ https://solo-irk.ru/page7244676.html https://tehnika.expert/dlya-kuxni/kuxonnaya-plita/mozhno-li-raspolozhit-indukcionnuyu-panel-nad-duxovym-shkafom.html
Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

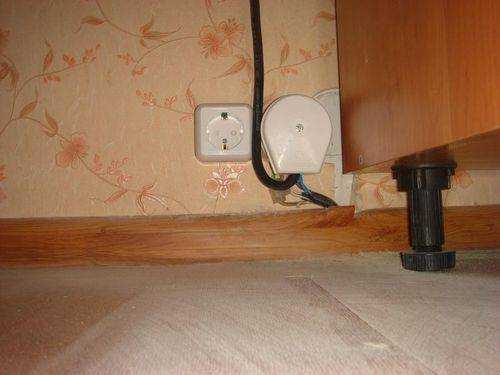

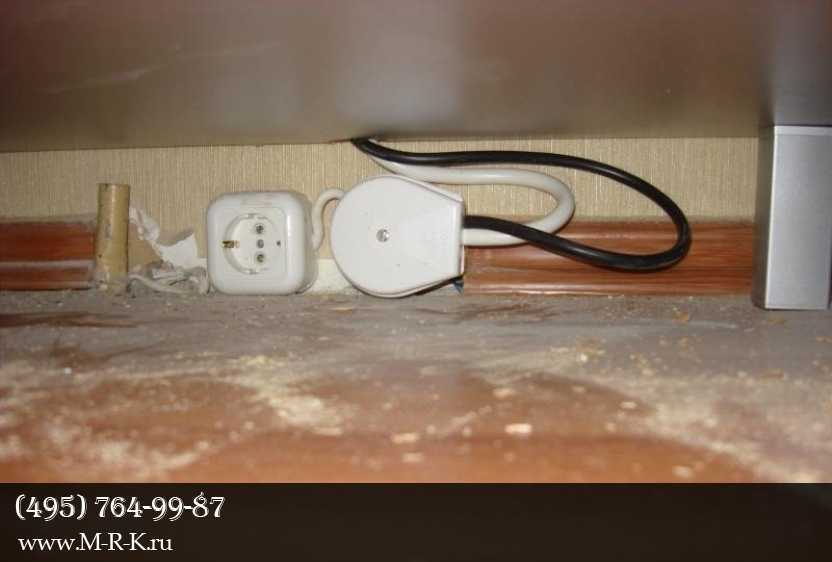

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
