Что такое проходной выключатель и где он применяется

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

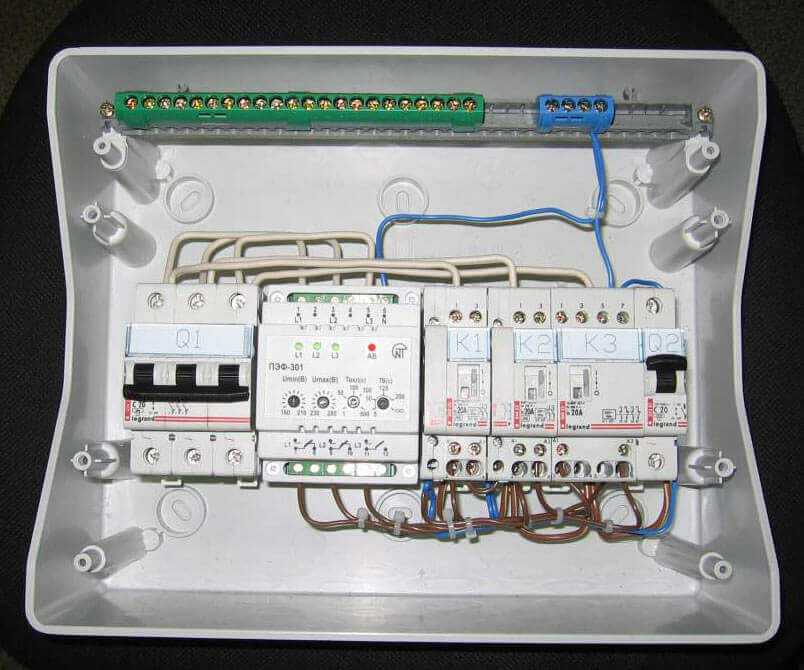

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

  • аппараты жизнеобеспечения;
  • холодильники с лекарствами в аптеках;

На производстве и в офисах:

  • средства автоматизации;
  • управляющая и аппаратура отслеживающая, записывающая сигналы;
  • средства связи, стационарные радиостанции, диспетчерское оборудование;
  • системы вентиляции;

В доме:

  • газовый котел;
  • система охраны;
  • видеонаблюдение;
  • система «умный дом»;

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

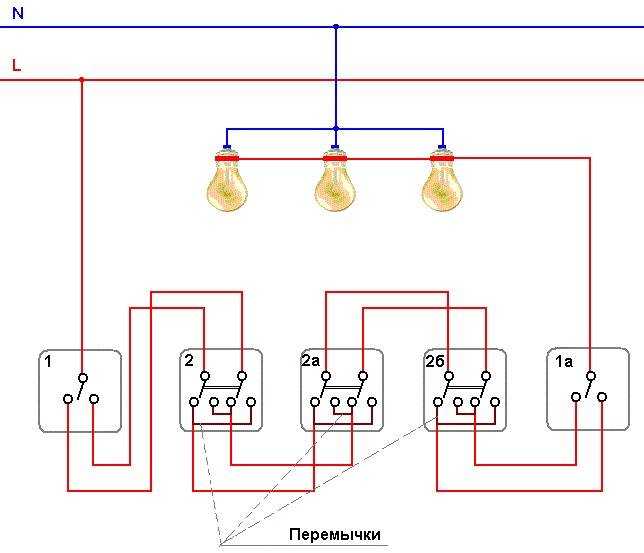

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

  1. Соединение кабеля нужно производить в распределительных коробках;
  2. Укладывают провод не ближе 15 см от поверхности потолка;
  3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
  4. Крепить провод нужно дюбель-хомутами подходящего размера.

Переключатель на 2 положения: схема подключения, двухполюсный и другие разновидности

При проектировании силовых цепей нередко требуется коммутировать сразу две нагрузки, работающие в разных линиях и подключаемые поочередно к одному и тому же источнику напряжения. Для этих целей не подходит обычный выключатель, просто разрывающий цепь. Потребуется устройство с более сложной схемой. Известный электротехнический прибор под названием «переключатель на 2 направления» прекрасно справляется с этой задачей. С его помощью удается коммутировать линии с самыми различными нагрузочными характеристиками.

Принцип работы и устройство

Переключатель двухпозиционный ON-OFF

Классический переключатель на два направления или двухпозиционный коммутатор относится к той же категории устройств, что и обычный однополюсный прибор. Однако если последний просто замыкает и размыкает цепь питания, включая или выключая нагрузку, то переключатель электрический на 2 положения перекидывает свой контакт с одной нагрузочной линии на другую. В этом и состоит его принципиальное отличие от других коммутирующих элементов, что естественным образом сказывается и на устройстве.

Двухполюсный прибор (в отличие от однополюсного аналога) содержит в своей конструкции не две, а три группы коммутируемых контактов. Один из них, называемый центральным, поочередно подключается то к одному, то к другому направлению, подавая питание к различным потребителям. Типичный пример такой конструкции – обыкновенный тумблер, который в большинстве оборудования используется только наполовину – как выключатель или включатель. Если у этого прибора задействовать второе направление, он превращается в устройство перекидного типа, отключающее одну нагрузку от питающей сети и подключающее другую.

По типу коммутируемых напряжений известные образцы переключателей на 2 положения делятся на однофазные и трехфазные модели. К разряду более сложных конструкций относят изделия, рассчитанные сразу на несколько положений (их называют многопозиционными). Переключатели двухполюсные на два направления относятся к устройствам той же категории.

Трехфазные и двухпозиционные коммутаторы модульного типа

Устройство пакетного переключателя

Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

  • при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
  • в современных электросетях, оснащенных системами автоматического резервирования;
  • для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
  • для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
  • при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

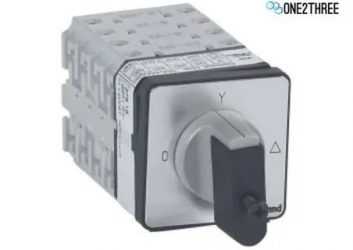

Трехпозиционный пакетный переключатель

Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.


Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении


Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.


Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Устройство, контролирующее две группы светильников

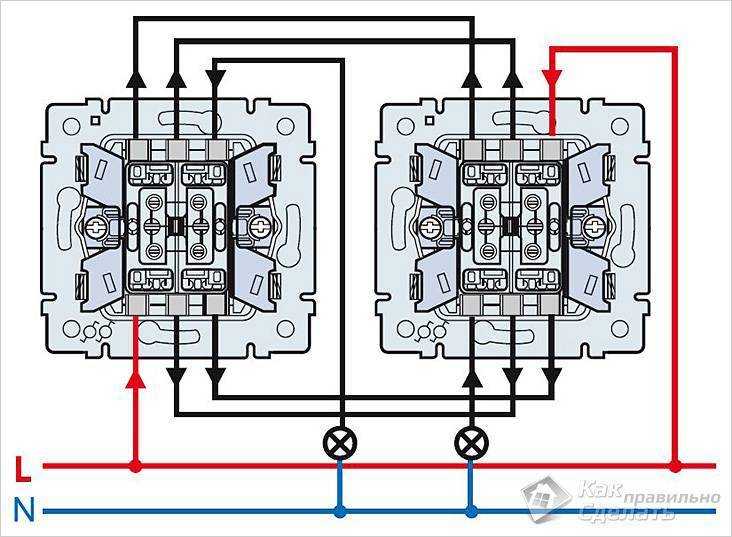

Схема подключения двухклавишных проходных выключателей Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

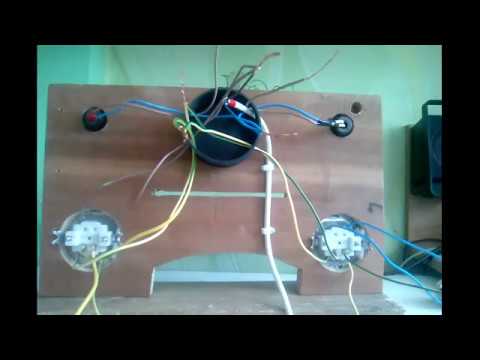

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Бытовое применение

В бытовых условиях переключатель на 2 положения применяется не настолько часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения встречаются случаи, в которых обойтись без этих коммутирующих элементов практически невозможно. Речь идет об организации управления общим источником света сразу из двух или даже трех мест в доме. Такая потребность возникает в ситуации, когда на входе в длинный коридор свет включается, а на выходе из него – выключается. При установке на обоих его концах переключателей перекидного типа реализовать такую схему совсем не сложно.

Другой пример важности управления осветительным прибором их двух точек – когда при входе в спальную комнату установлен включатель света, а около прикроватной тумбочки – выключатель. При нажатии на кнопку прибора на входе в помещение группа контактов перекидывается на линию питания расположенного по его центру осветителя (люстры например). При коммутации второго прибора, размещенного у кровати, другие групповые контакты срабатывают на ее отключение. Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения

В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки

Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения. В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки. Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты

Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты.

Возможен еще один вариант бытового применения двухпозиционных переключающих элементов, состоящий в установке их в схемы управления домашним освещением из трех мест. В этом случае потребуется еще один переключатель, монтируемый посредине обслуживаемого пространства или в любом другом функционально удобном месте.

Дополнительный прибор включается по так называемой «перекрестной» схеме, но по сути представляет собой все тот же двухполюсный элемент. С его помощью удается перекидывать групповые управляющие контакты с одного направления на другое.

Трехфазные и двухпозиционные коммутаторы модульного типа


Устройство коммутации пакетов

Устройства этого класса устанавливаются в трехфазных сетях и позволяют переключать питание на мощные асинхронные электродвигатели. В частности, они используются для переключения набора из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Изменение режимов соединения обмоток статора необходимо для уменьшения величины пусковых токов в силовых цепях – для «облегчения» пуска.

Двухпозиционные модульные выключатели представлены в ассортименте электротехнической продукции пакетными выключателями гребенчатого типа. Они широко используются в следующих ситуациях:

  • при установке щитов управления оборудованием переменного и постоянного тока;
  • в современных электрических сетях, оборудованных системами автоматического резервирования;
  • коммутировать цепи обмоток и режимы работы электродвигателей, а также управлять освещением с нескольких точек одновременно;
  • выбирать соответствующие условия работы подстанций (ТС), а также оптимизировать работу коммутационного оборудования, которое их обслуживает;
  • при выборе нужного режима нагревательного оборудования и сварочных агрегатов.


Пакетный переключатель с тремя положениями

Одним из вариантов выключателей являются блоки, которые помимо двух крайних положений имеют еще и одно центральное. Формально они относятся к трехпозиционным выключателям с одним нейтральным положением, но в схемах до сих пор используются как двухполюсные выключатели.

Для облегчения выбора необходимого образца сменного изделия, подходящего для конкретных условий, на корпусе указаны важнейшие технические параметры:

  • тип коммутационного устройства;
  • номинальный ток, на который рассчитаны рабочие контакты;
  • электрическая коммутационная схема (распределительный щит);
  • категория защиты от климатических воздействий.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

  • К одному проводнику осветительного прибора присоединяется нулевой провод.
  • Фазный проводник подключается к входной клемме одного из переключателей.
  • Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
  • Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

https://youtube.com/watch?v=RWI_-tMXtDA

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить сквозной выключатель, и знаем, что управлять осветительными приборами можно с двух и более точек, но каждая из этих схем имеет свои особенности.

Такое устройство, как выключатель, может выглядеть элегантно и богато

В отличие от обычных одно-, двух- и трехклавишных коммутационных блоков, которые монтируются по отдельности, установка проходных выключателей осуществляется только попарно. Далее мы рассмотрим, как реализовать схему управления световыми группами из двух и более мест и функции подключения.

На видео наглядно показана принципиальная схема переключателя байпаса:

Посмотреть это видео на YouTube

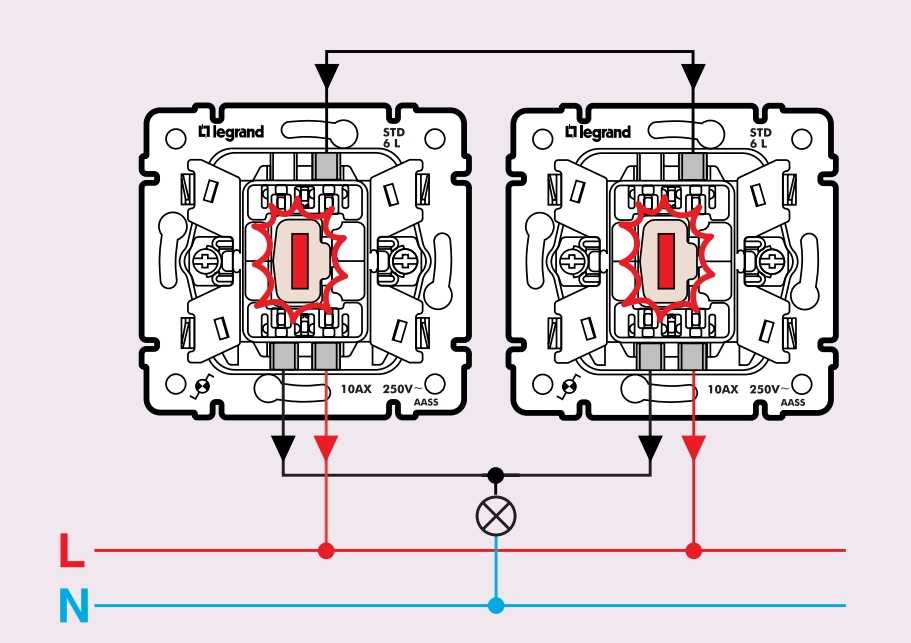

Принципиальная схема подключения проходного выключателя с 2-х мест

подключение проходного выключателя практически не отличается от установки обычного 1-, 2- или 3-позиционного выключателя. Разница только в количестве клемм и проводов.

Для реализации двухсторонней схемы подключения выключателя потребуются два коммутационных блока, распределительная коробка, к которой подключаются провода от осветительных приборов и трехжильные кабели от выключателей.

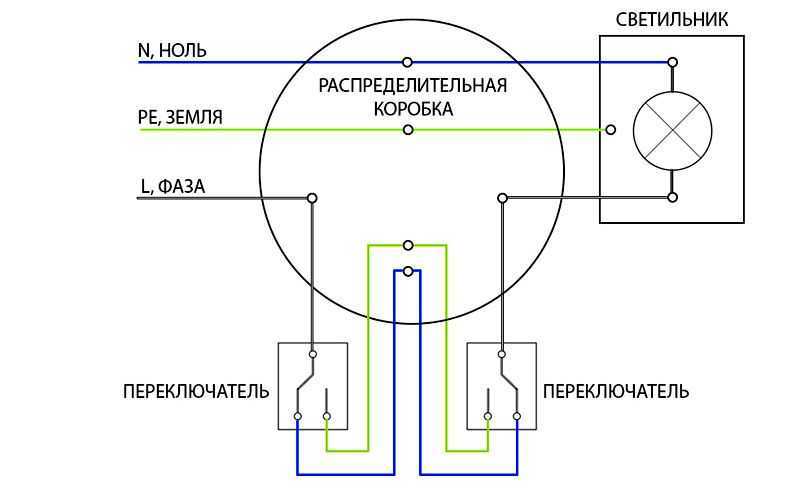

Схема подключения двухпозиционного переключателя

Фазная линия от распределительной коробки подключается к общему входному контакту 1 проходного выключателя. Выходные контакты подключены параллельно аналоговым клеммам второго блока коммутации. От общего разъема второго выключателя провод идет на клемму блока освещения. Другой вывод лампы соединяется проводом в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения выключателей из двух мест. На мой взгляд, ничего сложного в этом нет.

Схема подключения проходного выключателя с 3-х мест

Чтобы иметь возможность включать/выключать свет из трех мест, необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает пару контактов одновременно. Как все должно быть организовано, смотрите на картинке. Если вы поняли, что выше, это легко понять.

Электрическая схема управления светильником с трех точек

Как собрать такую ​​композицию? Вот процедура:

  1. Ноль (и земля, если она есть) начинается сразу на лампе.
  2. Фаза подключается к входу одного из проходных выключателей (с тремя входами).
  3. Вход другого подается на свободный провод лампы.
  4. Два выхода трехконтактного устройства подключены к входу перекрестного переключателя (с четырьмя входами).
  5. Два вывода второго трехконтактного блока ведут на вторую пару контактов четырехвходового переключателя.

Та же схема, но с другого ракурса — где вы будете подключать провода к корпусам.

Куда подключать провода

А вот как разводить по комнате.

Проводка при управлении светильником с трех мест

Если вам нужна схема на четыре, пять и более точек, то она отличается только количеством кроссовых переключателей (на четыре входа/выхода). В любой схеме всегда есть два переключателя (с тремя входами/выходами) — в самом начале и в самом конце цепи. Все остальные элементы являются перекрестными единицами.

Схема подключения 5-точечных проходных выключателей

Уберите одно «перекрестие», получите контрольную карту из четырех точек. Добавьте еще — там уже будет расстановка на 6 КПП.

Чтобы окончательно все уложить в голове, посмотрите это видео.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех контрольных точек необходимо использовать сложную схему подключения, показанную на рисунке ниже. В таком комплекте используются не только две втулки, но и пара переключателей крестового типа.

При рассмотрении возможности одновременного управления светильником из 4-х мест потребуются два блока кросс-коммутации.

Если в этом помещении несколько световых групп, следует отдать предпочтение двухкнопочным выключателям крестового типа. Установленные таким образом проходные системы значительно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управления освещением с пяти точек необходимо два сквозных и три перекрестных выключателя. Схема подключения будет выглядеть так:

Схема управления светом от пяти и более мест с помощью проходных и перекрестных выключателей (1 и 2 — сквозные, х1, х2..хн — перекрестные)

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей, предназначенных для управления одной лампой или одной группой ламп с двух, удаленных друг от друга, мест. Как было сказано выше, у однополюсного проходного выключателя имеются два неподвижных и один подвижный (перекидной) контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампа в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
