Соединение многожильных проводов: с одножильными, между собой, мягкий и жесткий

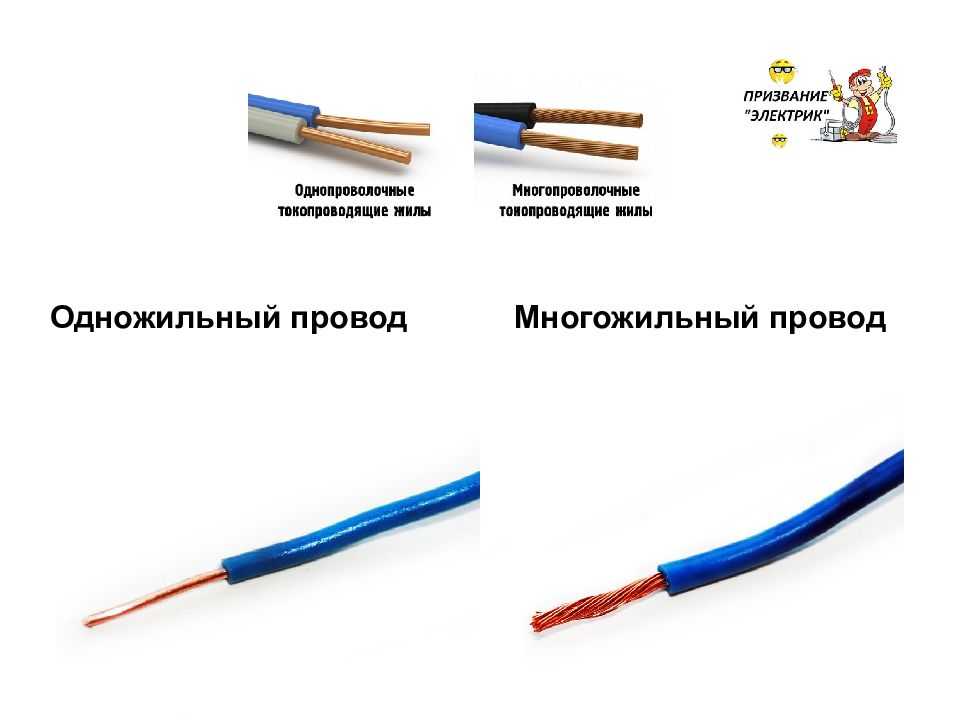

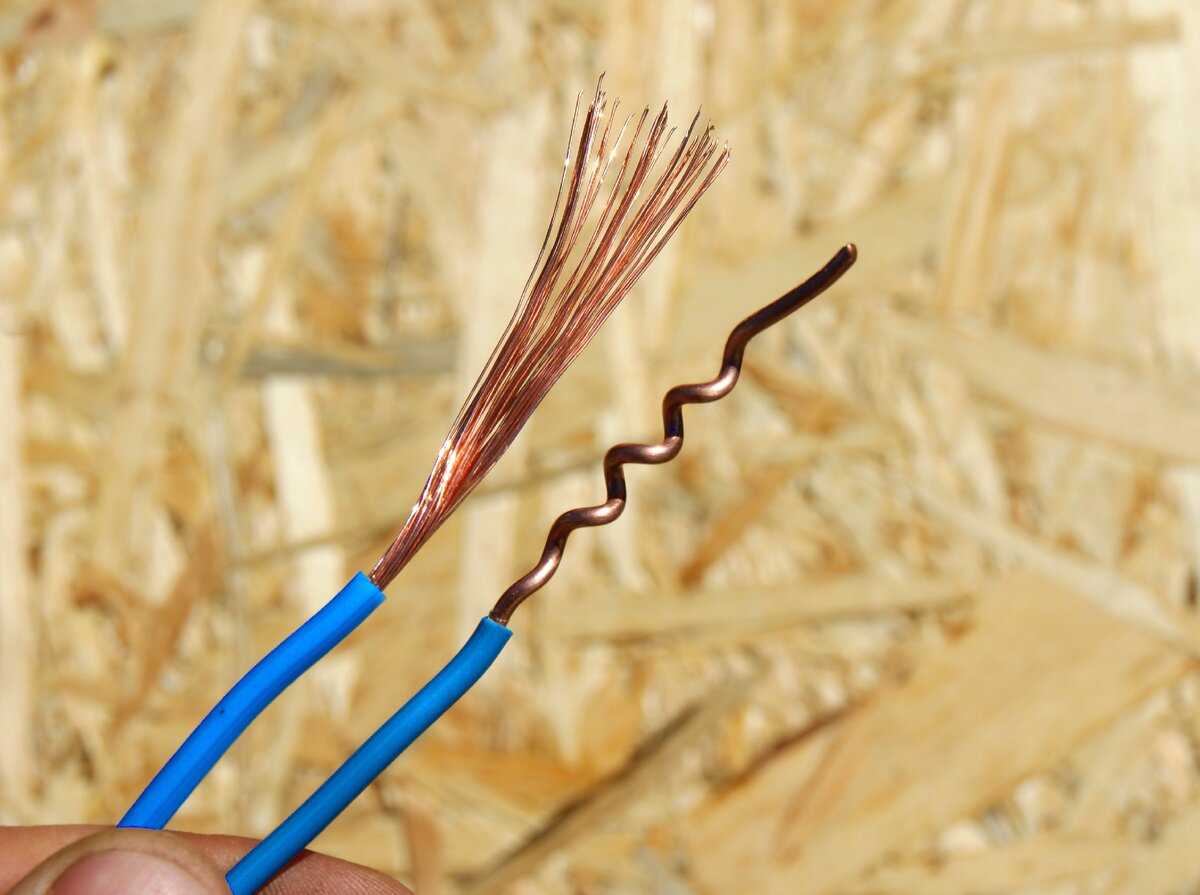

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку

В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
Зажимные клеммы WAGO идеально подходят для одножильного провода.
Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание. Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев

А раз у нас есть сопротивление — это обозначает нагрев

Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку. Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм²

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

изготовление удлинителей;
подключение бытовой техники;
протягивание проводов в трубах через большое количество изгибов;
автомобильная проводка;
монтаж светильников.

Информация! Несмотря на простоту монтажа, производители кабельно-проводниковой продукции не рекомендуют применение кабелей ПВС и ШВВП для монтажа электропроводки.

Необходимость надежного соединения

Плохие контакты становятся основной причиной пожаров В первую очередь нужно разобраться, почему так важно уделить внимание надежности подключения проводников. Даже ПУЭ дают рекомендации по выбору способа соединения и строго запрещают скручивание проводов

Последствия неправильно подключенных проводников:

Пожар. Некачественный контакт имеет большое переходное сопротивление. Это приводит к нагреву, который в дальнейшем может привести к возгоранию.
Повреждение проводки. Из-за высокого сопротивления проводник быстрее нагревается. В результате может оплавиться изоляция и разрушиться сам контакт. Нарушение изоляционного слоя может привести к удару электрическим током.
Короткое замыкание. Также зависит от величины переходного сопротивления.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

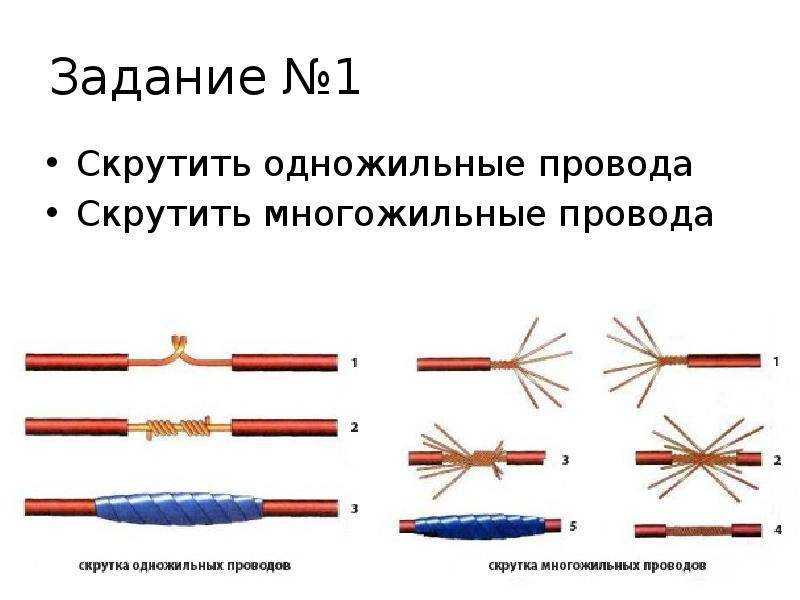

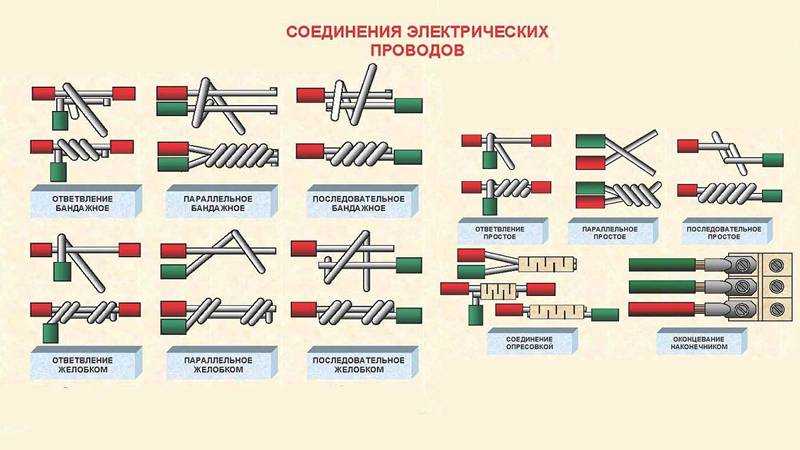

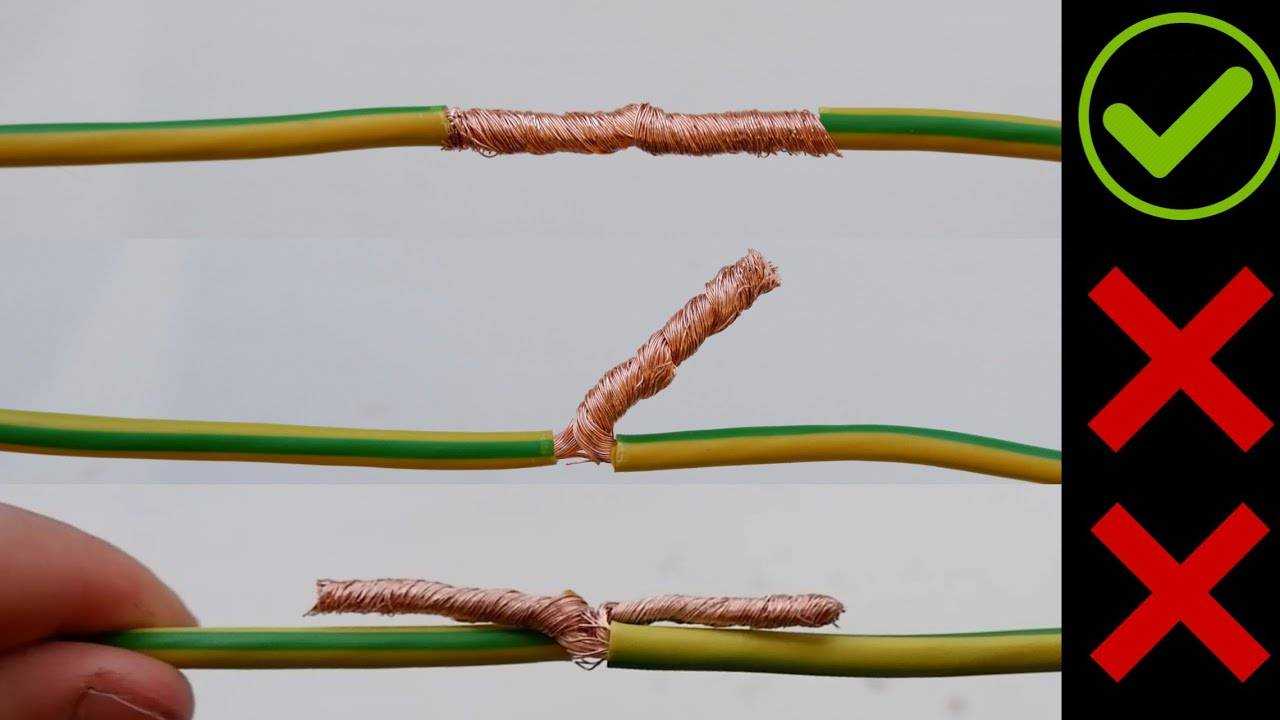

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки ), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

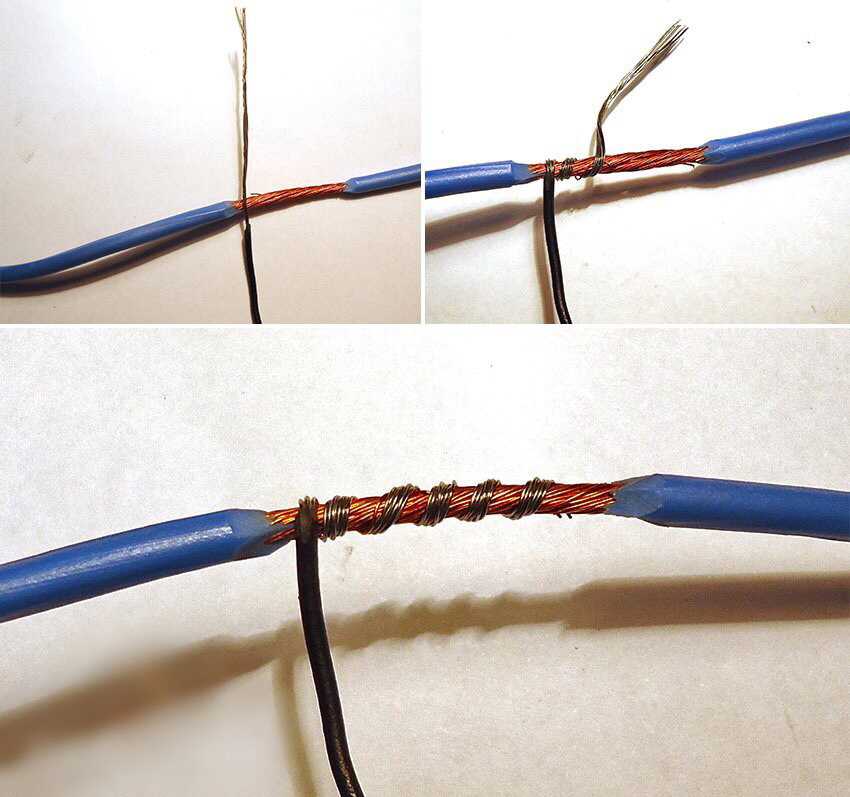

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Опрессовка специальными гильзами

Опрессовка гильзами является одним из наиболее надежных вариантов. Его суть заключается в том, что оголенные жилы помещаются в специальную трубку – гильзу, и обжимаются с усилием. После обжима гильза тщательно изолируется с помощью термоусадочной трубки (кембрика) либо изоленты.

Проводники можно направлять с различных сторон трубки либо с одной стороны. При первом варианте их стык должен находиться примерно посередине гильзы, во втором случае поперечное сечение всех жил (суммарное) не должно превышать сечение гильзы.

Преимущества:

качественное соединение и изоляция;
гильзы имеют невысокую стоимость.

Недостатки:

Гильза одноразовая (неразъемная). При необходимости ремонта, гильзу необходимо срезать и выбросить, после чего установить новую.
Для соединения необходим специальный инструмент: пресс-клещ и труборез (чтобы при необходимости укоротить гильзу). Также можно использовать специальный инструмент для снятия изоляции, который имеет компактное обжимное устройство.
Обжимать алюминиевый и медный провод можно при наличии только специальной гильзы, которую в продаже видно не так уж и часто.
Электромонтажные работы потребует больше времени.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв	Количество проводов в скрутке
Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Читать также: Как проверить целостность конденсатора

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала. К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для сжатия, как тонких по сечению жил, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Для хорошего контакта, также применяют болтовое соединение. Для определенного сечения жил подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для хорошего контакта алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия жил с помощью гайки, болт изолируется.
