Шаг 15: Дренажная система кондиционера и основные правила монтажа

Последняя магистраль, которую осталось проложить – это дренажная система. В дренаже внутреннего и внешнего блока сплит-системы скапливается вода, конденсировавшаяся на агрегатах устройства. На нижних частях блоков есть дренажные отверстия, к которым крепятся дренажные шланги.

Два варианта отведения дренажной системы от блоков кондиционера:

1. В систему канализации, предполагает установку на линию сифона для защиты от запаха

2. Свободный сток конденсата на улицу

Шланги следует устанавливать под уклоном в сторону отвода воды. Как правило, дренажный шланг внутреннего блока выводят на улицу по уже проложенной трассе к внешнему блоку.

Для этого штробу или декоративный короб делают с небольшим уклоном в сторону улицы – это предотвратит накапливание воды в дренажном шланге и его нужно будет чистить очень редко.

В продаже имеются уже развальцованные монтажные комплекты для самостоятельной установки кондиционера от 0.8 до 50 метров. Покупать готовый комплект выгоднее, чем покупать комплектующие отдельно.

Также комплект подходит для закладки трассы во время ремонта. В комплекте: готовые трубки для быстрого подключения кондиционера в теплоизоляции, дренажный шланг, кронштейны для внешнего блока, провода, крепеж. Самовывоз в Москве от м.

Лермонтовский проспект (8). Доставка по всей России. Подробнее…

Стандартная установка кондиционера в Москве и Московской области – 5000 рублей с материалом. Закладка медных трасс – от 3000 рублей. Подробнее…

Подключаем дренажный шланг необходимой длины к внутреннему блоку сплит-системы. Для этого используйте подходящий фитинг-переходник. Не рекомендуется вставлять шланги друг в друга – без уплотнения соединение не будет надежным.

При укладке шланга желательно избегать слишком резких поворотов дренажной системы. Конденсат, стекая по магистрали, будет встречать на своем пути препятствие в виде поворота и будет накапливаться в этом мете препятствуя равномерному стоку.

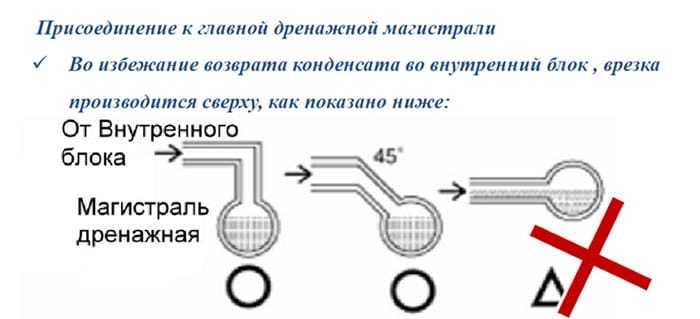

Основные требования к дренажной системе подобны основным требованиям прокладки канализации:

Оптимальный угол наклона горизонтальных участков – 3 градуса
Оптимальный угол поворотов – 45 градусов
На входе в канализационную сеть к шлангу должен закрепляться сифон, в котором будет постоянно находиться стоячая вода. Сифон закроет проход к кондиционеру газам из канализационной сети, имеющим неприятный запах.

В случае отвода конденсата на улицу воспользуйтесь первыми двумя рекомендациями. Вероятнее всего организовывается совместная трасса между блоками (уже описанная в предыдущих статьях), которая включает и дренажную трубку. На уже знакомой схеме, приведенной ниже – дренажная труба – последнее, что осталось смонтировать в совместную трассу.

Если дренажный шланг состоит не из износоустойчивого и морозоустойчивого материала ( как правило имеет малый диаметр), оденьте дренажную линию на уличном участке в гофро-трубу, как показано на схеме. В помещении прятать дренажный шланг в гофро-трубу не имеет смысла.

После монтажа дренажной трубы смотайте коммуникации совместной трассы между собой виниловой лентой в нескольких местах. если в качестве изолирующей обмотки используете гофоро-трубу большого диаметра, предусмотрительно не подключайте коммуникации к внутреннему блоку кондиционера.

После завершения организации дренажной системы не забудьте обмотать виниловой изолентой совместную трассу кондиционера, проходящую по внешней стене здания, если конечно вы не используете в качестве изолирующей обмотки совместных коммуникаций гофро-трубу. Виниловую ленту следует наматывать снизу вверх. Также обмотайте виниловой лентой – открытые участки медных трубок, чтобы защитить их от коррозии и электропровод. Заделайте отверстие в внешней стене с двух сторон силиконовым герметиком.

Если вы решили отводить конденсат в систему канализации, то внимательно проектируйте трассы, особенно для отведения конденсата от внешнего блока внутрь здания. Сверление дополнительного отверстия в стене в данном случае обязательно, Совместную трассу наклоненную внутрь здания монтировать не рекомендуется – необходима будет серьезная защита от попадания воды.

Подключайте к канализации дренажные трассы только через сифон, об этом уже рассказывалось выше. Диаметр пластиковых труб канализации – 50 мм, старых чугунных – 70 мм. Обязательно учитывайте это при приобретении фитингов и переходников.

Когда вы организовали дренажную систему, изолировали трассы виниловой лентой или гофрированной трубой, вы можете уже пользоваться кондиционером без ограничений – остается только его проверить.

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
Неправильно был выставлен уклон дренажной трассы.
Если вышла из строя помпа.
Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
Поднимается корпус кондиционера.
Отсоединяется дренажная трубка от поддона.
Последний снимается и промывается

Особое внимание именно отверстию.
Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.. Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина

Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

https://youtube.com/watch?v=L-4-BgJKNoo

Чистка дренажа

Чистка дренажа необходима для того, чтобы внутренняя поверхность трубок и поддонов не загрязнялась от примесей, которые возможно присутствуют в конденсате.

Инструкция по чистке:

Необходимо найти дренажный поддон. Для этого в нижней части кондиционера снимаются крепления и открывается крышка.
Дренажная трубка отсоединяется от поддона. Ванночка демонтируется из полости.

Важно! При демонтаже ванночки следует сохранять осторожность, так как ванночка может быть до краев заполнена жидкостью.

Если трубка выведена на улицу и закреплена, то в освободившийся конец необходимо просунуть толстый кабель и очищать канал, как шомполом.

Загрязнение скопившееся в дренажной трубке кондиционера

Если слив выполняется в канализацию, то необходимо произвести чистку сифона. Он демонтируется и промывается проточной водой. Многие модели оснащаются специальным лючком для очистки без демонтажа.
Ванночка чистится отдельно. Для этого из нее выливаются остатки влаги и производится очистка с использованием антисептических или моющих средств.

В данной статье были представлены все необходимые сведения, которые сформируют для пользователя исчерпывающее определение понятий – дренаж и дренажная система. Используя, почерпнутые сведения, можно не только эффективно прокладывать дренажные трасы и очищать их, но и тем самым увеличить срок службы кондиционера.

Правила установки внутреннего блока

Внутренние работы по установке кондиционера включают установку внутреннего блока сплит-системы и проводку магистрали. Также отдельный вопрос – это электропроводка для кондиционера.

1. Кондиционер для квартиры или дома потребляет 1,5–2 кВт энергии и более. Поэтому нужно убедиться, что проводка в вашей квартире или в доме рассчитана на такую нагрузку. Если же нет, то надо провести от щитка отдельную линию со своими предохранителями. Это убережет ваш дом от перегрева проводки и возможного ее возгорания.

2. Далее проводится монтаж магистрали от наружного блока сплит-системы к месту, где будет установлен внутренний блок. При этом магистраль может быть выполнена как внутренняя (утоплена в стену), так и наружная, которую обычно прячут в короба из пластика.

— чем меньше расстояние от внутреннего блока до внешнего, тем эффективнее работа системы и меньше потери энергии;

— перед испарителем не должно быть предметов, мешающих току воздуха: мебели, занавесок и т.п. Минимальное расстояние от мебели до блока от 3 м и более.

— блок не должен устанавливаться над батареями отопления;

— он должен быть доступен для сервисного обслуживания;

— блок нельзя устанавливать над мебелью или вплотную к потолку;

— блок не должен располагаться так, чтобы струя воздуха была направлена на рабочее место или на спальное место, иначе ангина или бронхит вам обеспечены;

— учитываем эстетику подвеса и крепления, сочетание кондиционера с интерьером.

4. Независимо от того является ли внутренний блок настенным (их 90%) или потолочным, важно обеспечить надежность и геометрическую правильность крепления. Блок крепится шурупами и кронштейнами к стене или к потолку, в зависимости от типа кондиционера. Кронштейны обязательно проверяются на прочность

Кронштейны обязательно проверяются на прочность

Кронштейны обязательно проверяются на прочность.

5. Когда внутренний и внешний блок соединены между собой магистралью, производится вакуумация соединений: удаляются воздух и влага. Это выполняется с помощью специального оборудования.

Выбор системы

При выборе системы очистки сточных вод из септика стоит учитывать не только ваши возможности, но и внимательно ознакомится с допустимыми санитарными нормами и правилами. Иначе при стихийном сбросе сточных вод в водоемы и дождевые канавы у вас могут возникнуть неприятности не только с соседями, но и с законом.

При установке и монтаже системы сброса сточных вод нужно учитывать следующие параметры:

Очистные сооружения устанавливаются на достаточном расстоянии от жилых помещений;
Для сброса сточных вод в окружающую среду они должны быть предварительно очищены специальным оборудованием;
Нельзя сбрасывать сточные воды с бактериальным загрязнением или органическими соединениями, которые способны причинить вред окружающей среде и санитарному фону.

Кроме того, условия сброса сточных вод зависят от рельефа и размера участка, от объема сточных вод из септика, от характеристик грунта и глубины залегания подземных вод. Тип дополнительного очистительного сооружения легко определить, зная, какая поглотительная способность грунта на вашем участке, как далеко вы можете отвести от дома сливные воды, какая оптимальная система водоотлива годится именно для вашего участка.

Принцип монтажа дренажной системы

Перед тем, как выводить шланг в канализацию от кондиционера, необходимо составить схему размещения всех элементов сливной системы. Обычно в ее состав входят:

дренажная трубка диаметром 16 или 20 мм нужной длины;
сифон (можно обойтись изгибанием дренажной трубки);
переходники и уплотнители;
крепеж, хомуты;
канализационная труба для горизонтальной части системы вывода.

Важно заранее заложить угол наклона горизонтальной трубы, подключенной к канализационной системе. Для правильного расчета следует врезать в стояк или лежак тройники, к которым планируется подключать узел слива. Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации

Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет

Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации. Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет.

Иногда организовать самотечную систему невозможно. Тогда используют специальные емкости, в которые собирают конденсат и перекачивают в канализацию с помощью специальных помп. Такой дренаж требует подключения к сети электропитания, но для него не требуется обратный клапан или другие элементы. Шланг от кондиционера входит прямо в приемную емкость, не имея прямого соединения с канализацией.

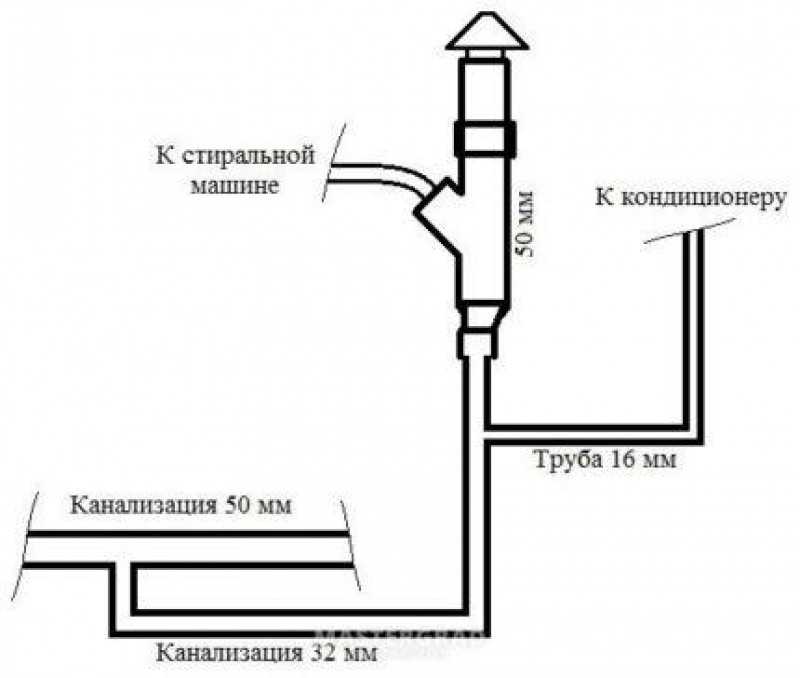

Дренаж кондиционера в канализацию, схема которого является основным рабочим чертежом, требует прокладки горизонтального участка системы и соединения его с трубкой, идущей от приемной ванночки. Если расстояния слишком велики, приходится делать отверстия в стенах, чтобы провести сквозь них трубопровод. Не рекомендуется делать большое количество поворотов, чтобы не создавать условий для образования засоров. Чем короче будет трубопровод, тем проще его чистить и производить ремонтные работы.

Отвод конденсата от кондиционера в канализацию: плюсы и минусы, материалы, монтаж

При работе кондиционера на агрегатах наружного и внешнего блока конденсируется вода, которая отводится через дренажные отверстия. Разберемся, как сделать отвод конденсата от кондиционера в канализацию.

Для кондиционера обязательно необходимо установить отвод конденсата.

Плюсы и минусы вариантов отведения конденсата

Существует 4 способа отведения образовавшейся воды:

Вывод на улицу – дешево и просто, но стекающая вода при порывах ветра может попадать на стекла, стены и оборудование соседей. В некоторых городах есть официальный запрет на такой способ отведения конденсата.
Вывод в бачок – более эстетичный вариант, требующий регулярного обслуживания.
Отвод конденсата в канализацию самотеком. Наиболее предпочтительный вариант, имеющий существенное ограничение – самотеком конденсат отводится, если есть возможность проложить дренажные трубы с уклоном минимум в 2, а лучше – в 3 градуса.
Принудительный слив конденсата из кондиционера в канализацию. Если расположение окон и дверей делает невозможным прокладку труб под нужным уклоном, применяют специальную помпу, которая отводит воду под давлением.

Рассмотрим особенности отведения воды в канализацию.

Применяемые материалы

Расположение кондиционеров и устройство насоса для отвода конденсата.

Подключение дренажа кондиционера к канализации может потребовать такие материалы:

трубки из полипропилена для слива конденсата, с диаметром 20-25 мм;
дренажные шланги – представляют собой гибкую гофрированную трубу с диаметром 16 или 20 мм;
дренажный сифон – может быть заменен простым изгибанием шланга, образующим гидрозатвор;
переходники;
уплотнители;
теплоизоляция – предотвращает на поверхности отводной трубы образование конденсата;
хомут соединительный – исключает возможность протечек в месте соединения сливной трубы блока с дренажной трубой;
крепежный хомут для труб – позволяет избежать деформации трубы, рекомендуется устанавливать через каждый метр;
помпа – применяется при невозможности отведения конденсата самотеком.

Покупка материалов должна выполняться по расчетам, выполненным на основании схемы, по которой будет производиться отвод конденсата от кондиционера в бытовую канализацию.

Организация отвода конденсата кондиционера в канализацию

Правильное расположение труб для отвода конденсата.

Чтобы организовать отведение воды от внешнего блока, в стене необходимо просверлить отверстие. Это отверстие должно быть хорошо защищено от попадания влаги и ветра. При неправильной установке дренажных шлангов, влага с отводной трубы может подмывать отверстие с внешней стороны стены дома.

В стенах помещения делают штробы и укладывают в них трубы, по которым отводится конденсат от кондиционера в канализацию. При объединении в одну линию отводов от нескольких кондиционеров может потребоваться увеличение диаметра дренажных шлангов.

Дополнительную защиту обеспечивает изоляция трассы гофрированной трубой или виниловой лентой.

Вывод кондиционера в канализацию может выполняться в слив раковины или в трубу, ведущую к стояку. Использование гидрозатвора, созданного изгибанием шланга, не рекомендуется, если кондиционер работает нерегулярно. Вода в трубе будет пересыхать и не остановит распространение запахов канализации в квартиру. Рекомендуем не экономить и приобрести полноценный дренажный сифон с обратным клапаном.

Применение помп также имеет свои недостатки: создает дополнительные шумы, требует профилактического обслуживания, а иногда и аварийного ремонта помпы.

После подсоединения всех систем осуществляют пробный сброс воды в дренажные ванночки кондиционера. После проверки герметичности всех стыков приступают к заделке штроб.

Правильно организованный дренаж от кондиционеров в канализацию эффективно защитит от протекания, не допустит появления посторонних запахов в помещении, не требует частого и дорогостоящего обслуживания.

Виды сифонов

Устройства классифицируются по двум критериям: конструкции и способу удаления влаги.

Модель дугообразной формы с гидрозатвором

Стандартная версия громоздкая. Высота гидрозатвора должна быть в пределах 140-320 мм. Патрубки сделаны прозрачными для визуального контроля. Выходной диаметр 40 мм. Возможно подключение стиральной машины для подпитки гидрозатвора. Модель рекомендуется при повышенном давлении или разрежении в дренажном трубопроводе. Среди недостатков агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.

Конструкция с гидрозатвором и запахозапирающим механизмом

Компактная версия для скрытого и поверхностного монтажа. Устройство снабжено водным затвором и механизмом блокировки запаха в форме шара из АБС. При снижении уровня гидрозатвора запорный клапан перекрывает выходной патрубок. Модель оснащена очисткой – камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Горизонтальный выпуск DN40.

Система для скрытого монтажа

Сифонный узел для слива кондиционера в канализацию скрыт в пластиковом корпусе. Корпус агрегата устанавливается на стену. Тип размещения вертикальный, высота гидрозатвора 50 мм. Размер коробки 100х100х60 мм. К коробке подсоединяются две трубы: входная труба и выходная в канализацию. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри бокса размещена прозрачная кассета с гидрозатвором и устройством блокировки запахов. Клапан открывается при прохождении конденсата и опускается после слива воды. Кассета сменная, снимается самостоятельно и очищается от грязи.

В комплект входит строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места установки учитывается требование: минимальное расстояние между выходной трубой сплит-системы и сифоном 2 м. Для ремонта агрегата достаточно снять декоративную крышку.

Сухой агрегат

Использование гидрозатвора – простое и недорогое решение проблемы блокировки неприятных канализационных запахов. Без регулярного обновления водного барьера его преимущества исчезают.

Сухой гидрозатвор для кондиционера представляет собой конструкцию с мембраной, маятниковым клапаном или трубкой, выполняющей роль обратного клапана.

Самый распространенный вариант – эластичная трубка с молекулярной памятью. В обычном состоянии она закрыта и блокирует канализационные газы. Во время прохождения воды трубка раскрывается, а затем возвращается к своей первоначальной форме. Преимущества сухого затвора:

компактный размер;
благодаря гладкой поверхности мембраны или трубки устройство не засоряется;
служит надежной преградой на пути распространения запахов из канализации;
не замерзает зимой;
отсутствие колен гарантирует высокую производительность;
допускает вертикальный и горизонтальный монтаж.

Сухой сифон используется не только для слива кондиционеров, но и устанавливается под ванны и раковины на даче.

Второй пункт классификации – способ отвода конденсата:

вертикальный выпуск;
горизонтальный выпуск;
комбинированный вариант.

Дрежаная система кондиционера – Холод Дома

29.05.2019

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.

Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.

Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.

Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.

Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.

Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Ремонт кондиционеров: обледенение испарителя

Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.

В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.

Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.

Как почистить дренажную трубку кондиционера: засорение и очистка

Как почистить дренажную трубку кондиционера

Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.

Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.

В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.

Как правильно чистить дренажную систему кондиционера

Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы

Дренажная система, как ею пользоваться и как обслуживать

Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.

А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.

Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.

Основные производители

Hutterer & Lechner

Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:

HL 136.2 – сифон с гидрозатвором;
HL 138 – встроенная система;
HL 136 N – агрегат с водным затвором и шариковым запахозапирающим устройством.

Vecamo

Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.

McAlpine

Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже – 0,7-1.7 л/с.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Варианты отвода конденсата

Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.

Но есть у него и отрицательные стороны:

висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.

Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:

Провести монтаж канализационных труб в это помещение с уклоном до 3%.
Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.

Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.

Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.

Внимание! Чтобы неприятные запахи не проникали внутрь помещения из системы канализации, на стыке соединения дренажных трубок и труб канализационной системы устанавливается гидрозатвор в виде обычного канализационного сифона. Если возможности монтажа сифона нет, то гофрированную трубку изгибают в виде буквы «S». Тоже эффективный вариант

Тоже эффективный вариант.

И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.

Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.

Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.

Монтаж дренажной системы

Итак, мы разобрались, какие существуют приспособления для отвода конденсата

Давайте перейдем к важному вопросу: как правильно подключать кондиционер к дренажу. Прокладка дренажа — это несложный, но трудоемкий процесс. Монтаж пошагово:

Монтаж пошагово:

Нужно найти дренажную ванночку во внутреннем блоке. В некоторых моделях для этого достаточно открыть декоративную крышку, а в некоторых приходится отщелкивать крепления снизу блока и приподнимать аппарат, чтобы добраться до емкости для сбора конденсата. Прочтите инструкцию по эксплуатации вашего кондиционера, чтобы узнать об этом больше; Сбоку у дренажной ванночки необходимо найти отверстие. Именно к нему нужно присоединить дренажную трубку. Для соединения используйте хомут; Аккуратно опустите внутренний блок на место, защелкните крепеж. Гофра должна свободно выходить из дренажного отверстия.

Первый вариант монтажа. Выведите трубку на улицу через техническое отверстие в стене. Его делают в обязательно порядке при прокладывании трассы. Закрепите шланг возле наружного блока. Убедитесь, что вода не будет попадать на соседский балкон или на голову людям;

Второй вариант монтажа. Сделайте в стене небольшое углубление от внутреннего блока к канализации, уложите в штробу дренажный шланг для кондиционера, закрепите его

Важно, чтобы трубка была смонтировать под небольшим уклоном. Подключите трубку к сифону, сифон — к канализации. Заштукатурьте штробу

Заштукатурьте штробу.

Чистка автокондиционера хлоргексидином

Перейдем к «народным средствам». Если вы считаете, что цена чистки автокондиционера в 500 рублей – это дорого, попробуйте использовать хлоргексидин. Это копеечное средство, которое продается в любой аптеке, отлично справляется с задачей дезинфекции системы вентиляции автомобиля. Можно использовать готовый раствор 0,05% или смешать его со спиртом в равных пропорциях.

Просто переливаем средство из аптечного пузырька в любую емкость с пульверизатором (от «Мистера мускула», например). Все, мы полностью готовы к чистке автокондиционера своими руками хлоргексидином. Только не забываем настроить распылитель на самую мелкую дисперсию.

Чтобы промыть испаритель, придется снять салонный фильтр. В европейских машинах (Opel, Renault) доступ к этой детали открывается из подкапотного пространства. Просто убираем фильтр, запускаем двигатель, включаем обогрев, рециркуляцию воздуха и аккуратно брызгаем в канал забора воздуха. Одного флакона 100 мл достаточно, поэтому цена чистки автокондиционера хлоргексидином составит около 20 (!) рублей.

У азиатских автомобилей (Toyota, KIA, Hyundai) добраться до фильтра можно из салона. В этом случае сначала открываем все окна и двери, затем брызгаем хлоргексидином на решетку испарителя. Теперь включаем кондиционер и рециркуляцию воздуха, закрываем окна и двери, ждем 10 минут.

После чистки автокондиционера хлоргексидином своими рукамипроветриваем салон в течение пяти минут. Устанавливаем воздушный фильтр на место. Все, автомобилем можно пользоваться: все микробы в системе вентиляции и кондиционирования погибли.
