Расстояние между колодцами канализации

Источники информации

Главным источником информации для нас станет принятый во второй половине 80-ых годов двадцатого века Государственным комитетом СССР по делам строительства СНиП 2.04.03-85. Он регламентирует прокладку наружных сетей канализации и строительство связанных с ними построек.Интересно: почти что совместно с ним был принят СНиП 3.05.04-85, описывающий претензии к прокладке наружных сетей снабжения воды и канализации

Если первый документ посвящен в основном проектированию сточных систем, то второй уделяет основное внимание применяющимся материалам и технологии прокладки.Определённое кол-во информации нам предвидится получить в еще одном документе — своде правил СП 32.13330.2012. Это утвержденная в 2013 году актуализированная редакция СНиП 2.04.03-85, не отменяющая его действие, а вносящая в текст некоторые дополнения

Прочие нормативы

минимальное расстояниесанитарных норм

Заключение

Все владельцы загородных домов рано или поздно принимаются за обустройство систем жизнеобеспечения. Ведь комфортная загородная жизнь подразумевает снабжение жилых строений всем необходимым – теплом, питьевой водой и, конечно, возможностью водоотвода или канализацией.

Канализация автономного типа представляет достаточно сложную инженерную систему, монтаж которой требует определённых сантехнических и строительных навыков
. Один из важнейших элементов любой автономной канализации – специальный колодец. Причём канализация нуждается в обустройстве сразу нескольких колодцев – поворотных, смотровых, а также принимающих хозяйственные отходы и дождевую воду. Разбираться в устройстве и разновидностях таких колодцев будет нелишним для любого рачительного хозяина.

Местные канализационные системы

Постройка локальной системы утилизации канализационных стоков – это практически единственный приемлемый вариант решения проблемы благоустройства частных домовладений и других загородных объектов

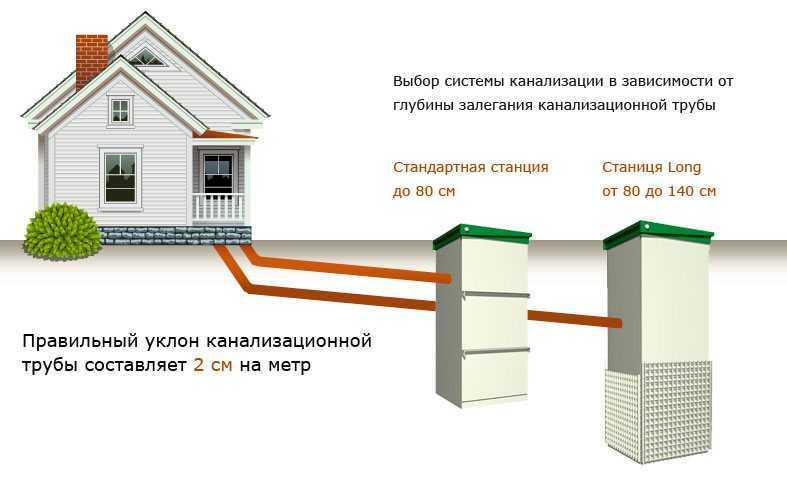

Чтобы такая локальная канализация функционировала эффективно, важно при ее строительстве учитывать все требования строительных правил и нормативов. При проектировании системы водоотведения нужно учитывать следующие моменты:

• рельеф местности в области застройки;
• характеристики почв на месте строительства;

• нахождение вблизи строительной площадки источников получения питьевой воды и санитарных зон;
• наличие построек и других коммуникаций, уже имеющихся на участке.

Основная сложность при устройстве системы канализации заключается в постройке сооружения для приема и утилизации стоков. Такое сооружение может быть представлено:

• накопителями – герметичными емкостями для аккумулирования жидкости, которые нужно будет по мере наполнения откачивать при помощи спецтехники – машины ассенизаторов;
• отстойниками – это обычные септики, в которых происходит очищение стоков за счет отстаивания. Окончательная очистка происходит при фильтрации жидкости через почвенный фильтр;
• станциями глубокой биоочистки – современными установками, которые обеспечивают полный цикл очищения стоков.

В любую местную систему водоотведения обязательно входят колодцы. Это могут быть готовые пластиковые конструкции или самодельные сооружения.

Основные разновидности колодцев

По области применения колодцы делятся на несколько основных видов:

• Для регулярного осмотра или смотровые – сооружения располагаются в местах запорных арматур и предназначаются для контроля и обслуживания канализационных систем.
• Поворотные – разновидность смотровых колодцев. Устраиваются в точках изгиба трубопровода. Основное предназначение таких сооружений – быстрый доступ к изгибу (колену) трубы с целью его прочистки от загрязнения.
• Фильтрационные – особые сооружения лишённые герметичности (имеющие перфорированное дно). Служат для накопления не сильно загрязнённых стоковых вод с их последующей фильтрацией в грунт. Это идеальное решение для отвода воды из душевых или придомовых дренажных систем. На дне колодца устраивается фильтр из мелкого щебня и песка (иногда этим же материалом засыпают шахту). Толщина фильтра не меньше 40-50 сантиметров.
• Перепадные – сооружения, предназначенные для гашения или увеличения скорости потока. Устанавливаются в местах резкого углубления трубопровода или в точках присоединения к магистрали глубокозалегающих коллекторов. В основе конструкции находится вертикальный патрубок (опуск – деталь в виде прямой крестовины и колена). Сам колодец устраивается как многоступенчатая конструкция или имеет форму классической шахты.
• Служащие для хранения воды или накопительные – герметичные колодцы, жидкость из которых выкачивается с помощью насоса либо стекает через сигнальную трубу в ближайший овраг. Для очистки такого колодца хозяева часто привлекают ассенизаторов. Регулярность очистки напрямую зависит от ёмкости колодца. Чем он вместительнее, тем реже придётся прибегать к откачке жидкости. Средняя высота колодца составляет два метра.

Нормативные документы

Расстояние от колодца, выгребной ямы, канализационной системы, жилого дома, собственного и ИЖС соседей, колодца соседнего участка, забора – все это дистанции, которые строго регламентированы в СНиП. Они выверены по многолетним научным исследованиям санитарно-эпидемиологических учреждений.

Около дома в сельской местности

В 2019 году, чтобы составить план-схему застройки участка, нужно знать установленные нормы СанПиН. Также следует сверяться с другими законодательными документами и получать разрешение на строительство дома в надзорных инстанциях.

Согласно закону о дачах, который вступил в действие с января 2019 года, на территории СНТ тоже можно оборудовать жилые строения (дома). Это означает возможность проведения водопровода на участке, обустройства канализации.

Колодец питьевой воды в городе

Для всего этого требуется доскональное знание Постановлений, СНиП и их актуализированной редакции в виде строительных правил, СанПиН, Кодексов Российской Федерации. Данные документы ведают вопросами земельного благоустройства и ответственностью за нарушение действующих нормативов.

Тонкости отступа от жилого дома

Определять расстояние между колодцем и жилым зданием и другие, не менее важные дистанции, в нынешнем году нужно согласно требованиям и нормам следующих документов, имеющих статус законодательных на территории РФ:

1. КоАП, Земельному и Градостроительному кодексу, в ведении которых находятся аспекты утилизации отходов, оборудование источника водоснабжения, строительство сооружений водоснабжения и канализации, корректной и обоснованной застройки земельных владений разного типа.
2. Минимальное расстояние от дома до различных объектов, в том числе и размещение колодцев, можно узнать в СП 53.13330.2011 «Планировка и застройка территорий». Данный документ не утратил актуальности даже после того, как на дачном участке стало разрешено строительство капитального жилого дома.
3. СНиП 30-02-97 с изменениями на 2018 год предусматривает строгое соответствие представленного на получение разрешения плана застройки, который теперь нужно предъявлять для получения разрешения на любые сооружения. Несомненный плюс этого момента – получение профессионально проведенной экспертизы. Это позволит избежать расхожих ошибок в соблюдении удаленности друг от друга объектов санитарии и гигиены. А также узнать, на каком расстоянии нужно ставить подобные строения.
4. Дистанцирование различных сооружений при создании локальной водопроводной и канализационной сети регламентируется в СП 31.13330.2012 (ранее СНиП 2.04.03-85) «Канализация. Наружные сети и сооружения». В нем можно узнать такой важный параметр, как установка колодца канализации, а также другие нормы расстояния, необходимые в распланировании территории земельного надела.

Около частного дома в селе

В поиске места для бурения необходимы данные о размещении источников воды у соседей. В случае некорректного размещения шахты, вода может уйти из соседского сооружения, а это может повлечь за собой вполне логичное недовольство проживающих рядом владельцев.

Почему важно соблюдать эту дистанцию

Слишком близко расположенная к фундаменту канализация неприемлема. Это касается и крупных многоквартирных комплексов, и частных домов. Если не соблюдать установленные нормы, это может привести к критическим последствиям.

Фундаментная плита здания

Вот что иногда случается при слишком близком расстоянии:

1. Канализацию прорывает (по какой-то причине, не из-за дистанции между канализацией и фундаментом жилого здания).
2. Грунт не успевает всасывать воду, и она поднимается до основания здания.
3. Даже обычная вода в такой ситуации будет размывать фундамент. А вода в канализации часто содержит агрессивные вещества, которые усугубляют процесс.

Не стоит забывать и о том, что это несет в себе санитарную угрозу. Вот почему слишком маленькая дистанция между канализацией здания и его фундаментом недопустима не только по СНиП, но и по СанПиН.

Фундамент начнет проседать, но постепенно. Да и ухудшение санитарной обстановки резко не даст о себе знать. Первые признаки будут лишь со временем.

Прокладка под фундаментом на дачном участке

Это и неприятный запах, и положение дома в пространстве. Но тогда уже придется принимать меры, которые бы не понадобились при грамотном прокладывании канализации.

Ремонт коммуникаций в этом случае предполагает демонтаж поверхностных конструкций, в том числе плитки. Такие работы трудоемки, затратны и к тому же рискованны. Присутствует риск повредить исправные коммуникации, а также несущие конструкции дома. Вот почему лучше до такого не доводить.

Очистка выгребного резервуара

Чистят яму обычно ранней весной. При сложной конструкции резервуара часто предусматривают возможность машинного выкачивания фекальной массы. Чистка простой ямы обычно осуществляется ручным способом. При наличии пластикового накопителя резервуар легко очищают при помощи ассенизаторской машины. Пластиковая крышка оснащена люком, через который просовывают очистительный шланг.

Чтобы канализационная система на участке исправно функционировала, важно контролировать наполняемость и правильность работы отходника. Старые ямы обычно быстро наполняются, из-за чего хозяева вынуждены часто осуществлять чистку. Накопления могут забить канализационные трубы

А насыщенный отходными частицами грунт мешает сточной воде просачиваться

Накопления могут забить канализационные трубы. А насыщенный отходными частицами грунт мешает сточной воде просачиваться.

Яму на весь объем заливают водой для размягчения и растворения твердых нечистот. Спустя сутки в резервуарной воде растворяют биопрепарат, основанный на ферментах и бактериях, поглощающих органические отходы и иловые массы.

Из синтетических препаратов для чистки отходных ям рекомендуют средство, основанное на таких действующих веществах:

• креолин (5% от объема препарата);
• хлорноватистокислый натрий (5%);
• белильная известь (10%);
• нафтализол (10%);
• метасиликат натрия (10%).

На даче Биопрепараты нетоксичны, абсолютно безопасны для человека – в этом их преимущество перед синтетическими чистящими препаратами. Категорически запрещается использовать для дезинфекции белильную известь в порошковой форме.

Типы канализационных шахт

Канализационные колодцы могут быть ревизионными, перепадными, поворотными, накопительными

Классифицируют канализационные колодезные сооружения в зависимости от их предназначения.

• Смотровые. Обустраиваются для контролирования работы элементов системы и для очищения при образовании заторов.
• Поворотные. Позволяют контролировать участки, посредством которых сточные жидкости меняют направление продвижения, делают доступнее места поворотов и изломов, где нередко образуются засоры.
• Перепадные. Сооружаются для компенсации наклона трубопровода, так как его увеличение или уменьшение приводит к оседанию в трубах твердых примесей.
• Узловые. Предоставляют доступ к соединительным патрубкам.

Последствия незнания наличия охраняемых зон

Обвал грунта в охраняемой зоне В нашей жизни можно часто столкнуться с повреждением наружных частей канализационной системы, которые превышают по количеству случаев на линиях связи, электроснабжения или водоснабжения.

Так происходит, потому что производители строительных и земляных работ осуществляют действия, не зная, что на данном участке находится охранная зона канализационных сетей, при этом наносят ущерб водоотводящей системе.

С чем связано такое незнание? Установка предупреждающих знаков о наличии на территории, к примеру, трубопровода или кабеля, входит в обязанности организаций, которые эксплуатируют данный объект.

Случаи установки водных знаков прописаны в Водном кодексе, специальных знаков – в прочих постановлениях и законах.

А вот случай установки знака, что на территории расположена охранная зона канализационного коллектора, документально не отрегулирована.

Как результат, при повреждении коммуникаций ответственность несет в случае не установки знака – эксплуатационная организация, в случае игнорирования знака – производитель работ. Законодательно не установлено, что владельцы канализационных сетей должны обозначать знаками территорию охранной зоны.

Внимание. Тем не менее, при повреждении канализационных сетей и строений для производителя работ предусмотрена законом административная ответственность (Административный кодекс, ст7.7)

Это то, что касается непосредственно нанесения ущерба канализационным сооружениям.

Если действия производителя работ помимо повреждения системы привели к пагубному воздействию на окружающую среду, то это уже другой тип правонарушений, который несет иной род ответственности.

Санитарные нормы дистанций от дома

СанПиН не указывает точного расстояния на отрезке, где расположен жилой дом, на котором можно определить место для размещения источника питьевой воды. В положениях этого документа указано, что необходимая дистанция и выбор места могут диктоваться индивидуальными обстоятельствами.

Например, учитывается месторасположение участка на местности. А также характеристики рельефа и глубина воды, где можно с минимальными затратами добывать важный ресурс жизнеобеспечения.

СЭС также обычно мало интересует расстояние между колодцем и домом соседей. Это входит в компетенцию СНиП или актуализированных строительных правил (СП).

Представителей надзорных органов заинтересует, насколько соблюдается удаленность источников воды для питья от конструкций, представляющих потенциальную эпидемиологическую опасность или возможность заражения почвы и окружающей среды.

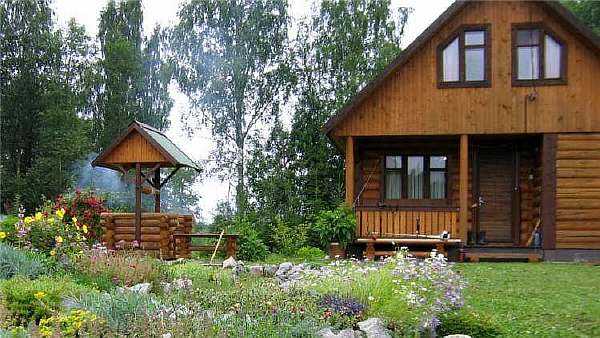

Колодец и дом на дачном участке

В связи с этим необходимо учесть следующее:

• септики должны размещаться на расстоянии не менее 50 метров, так же как и выгребная яма;
• если при строительстве септика дистанцию можно сократить в зависимости от степени усовершенствования и типа, при строительстве выгребной ямы должен учитываться четко определенный параметр;
• колодец можно делать в 3 м от фундамента жилого здания, но только при условиях, что он не приведет к его повреждению и оборудован по всем правилам, имеет значение и материал постройки дома.

Схема расположения строений согласно нормативам

Также стоит отметить:

1. Распространенной практикой стало делать скважину, а над ней возводить фундамент и жилое строение. В этом случае нет необходимости говорить об ограничениях, хотя сложно представить себе ремонтные работы в такой дислокации.
2. Небольшое расстояние от фундамента дома облегчает установку канализации. Ее располагают с таким расчетом, чтобы тратить меньше средств и усилий на канализационные колодцы. Это означает специальные сооружения – смотровые или поворотные, приобретение крышек для закрывания.
3. Новые, усовершенствованные виды помогут минимизировать дистанции до 20 м, если перед установкой септика оповестить СЭС о типе приобретенного устройства.
4. Расстояние от забора до колодца, определенное как 5 метров, имеет значение только тогда, если колодец построен у фасадной или уличной изгороди. От соседского ограждения его можно копать в 1 м, но при условии, что за забором нет других сооружений.

Нормы расположения строений в СНТ и ИЖС по нормативам СП и СанПиН

Расстояние от дома до канализационного колодца зависит от его типа. Фильтрационный можно разместить в 5 м от дороги. Но для сохранности источника питьевой воды устанавливается дистанция в 50 м.

При отсутствии центральной канализации приходится учитывать многие факторы. В целом нормы зависят от типа грунта, сложности рельефа и диаметра труб, используемых при строительстве локальной канализации.

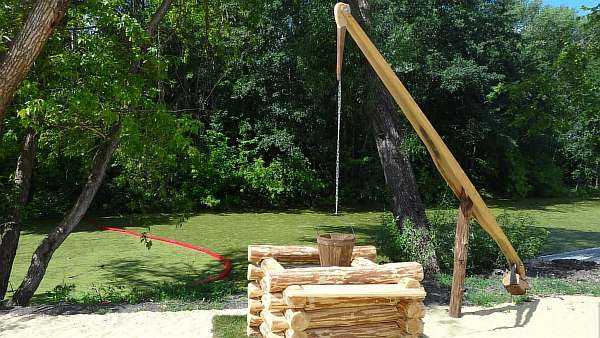

Питьевой колодец

Если она с перепадами и поворотами, то появляются новые нюансы. Увеличение труб в диаметре предполагает не только рост дистанции между канализационными колодцами. Также необходимо значительное удаление от дома и источника питьевой воды.

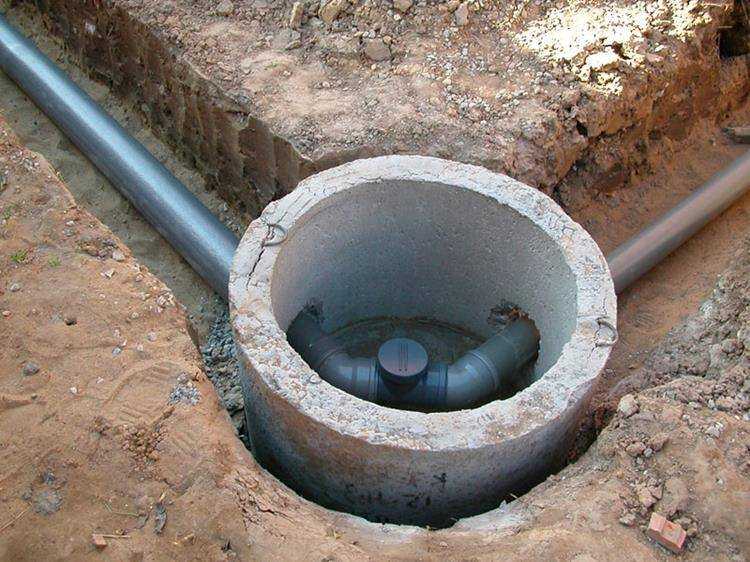

Поворотные колодцы для канализации

Данный вид колодцев по своему назначению и конструкции абсолютно идентичен смотровым, с той лишь разницей, что поворотные колодцы монтируются в местах изменения направления трубопровода

Резкие изгибы с большими углами поворота обычно являются участками, чаще других подвергающимися засорению, поэтому им нужно уделять особое внимание. Именно эту функцию и выполняют поворотные колодцы. Расстояние между поворотными канализационными колодцами обычно высчитывается, исходя из длины прямых участков между изгибами трубопровода

Если же участок трубопровода длиннее, чем это определяет нормативный документ, то его нужно обязательно оборудовать ревизионными колодцами, чтобы обеспечить достаточный уровень контроля за работой системы

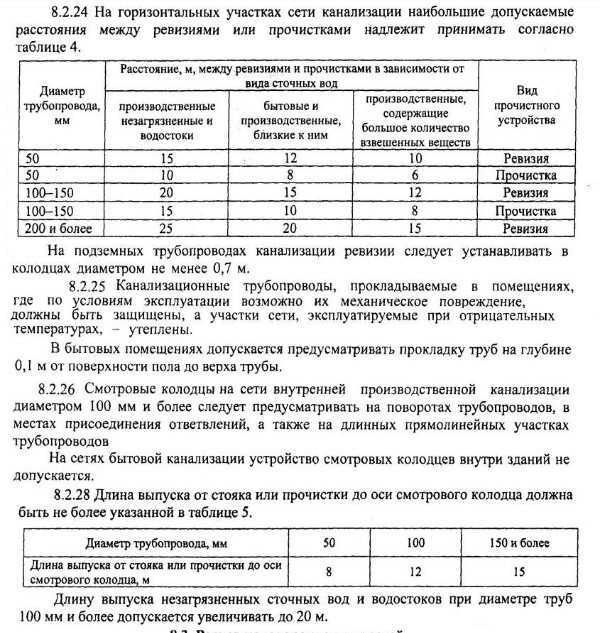

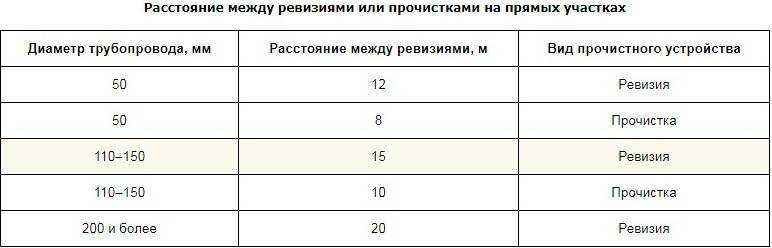

Расстояние между поворотными канализационными колодцами обычно высчитывается, исходя из длины прямых участков между изгибами трубопровода. Если же участок трубопровода длиннее, чем это определяет нормативный документ, то его нужно обязательно оборудовать ревизионными колодцами, чтобы обеспечить достаточный уровень контроля за работой системы.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

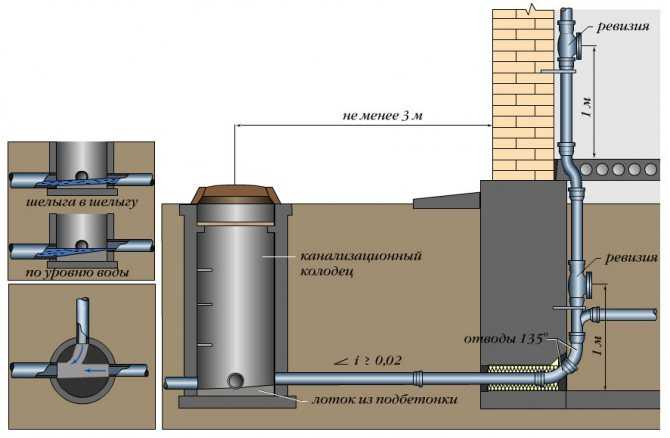

Расстояние от фундамента до канализации

Чтобы сохранить стены строения и избежать ее разрушения, выдерживают нормативную дистанцию от фундамента до канализации, регламентируемую такими документами, как «Санитарные нормы и правила» и «Строительные нормы». В них также указаны требования по размещению очистительного устройства по отношению к иным коммуникативным магистралям, садово-огородным культурам и дорогам.

Санитарные правила

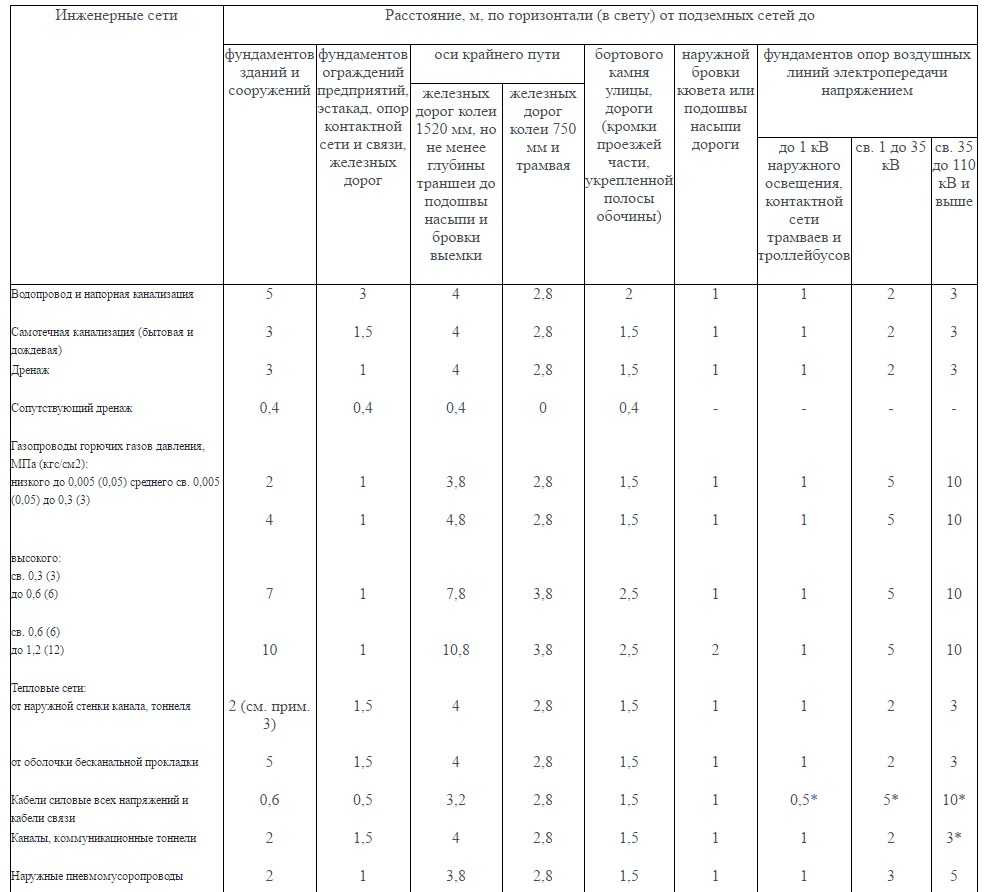

В СНиПах 2.04.01-85, 2.04.04-84, 2.04.03-85 четко прописаны все конкретные расстояния. Соотношение канализационных устройств и фундаментной основы здания зависит от того, какая именно система планируется к установке: напорная или безнапорная. В последнем случае регламент следующий:

Коммуникационные объекты	Минимальное горизонтальное расстояние в свету (между краем трубы или колодца и стенкой) в метрах
До фундаментов зданий и сооружений	До ограждений индустриальных объектов, эстакад, опор контактной сети и связи, железных дорог
Бытовая самотечная канализация	3	1,5
Дренажная канализация	3	1

Расстояние от объектов напорной канализации (магистралей, устройств и туннелей) до фундамента согласно СНиП не может быть менее пяти метров.

Необходимо учитывать и размеры охранных зон, которые также необходимы для обустройства автономной канализационной системы. Они зависят от габаритов очистного сооружения и его производительности. Например, если последний показатель равен 15 кубам в сутки, санитарная зона будет равна:

• для места, где расположены подземные фильтры – 15 м;
• для фильтрационной траншеи либо подушки из песка и гравия – 25 м.

По строительным нормативам

СП42.13330.2011 также говорит, что расстояние от основы дома до сети напорной канализационной системы составляет минимум пять метров. Однако здесь учитываются соответствие стенок трубопровода и канализационного колодца. Ведь сами сети проходят по колодезному центру, поэтому диаметр колодца делится на два и вычитается из нормативного расстояния. Так, при сечении колодца в два метра его край должен располагаться на расстоянии в четыре метра от стенки основы.

Согласно СП42.13330.2011, рассчитывающих нормативы для самотечных канализационных систем, минимум между фундаментом и зданием также, как и по СНиПам, три метра. Но и здесь отталкиваются от центрального прохождения сетей. Так, при метровом колодезном сечении, его край может располагаться в 2,5 метрах от дома.

Если коммуникационные подземные магистрали длинные и извилистые, имеют много узлов и дополнительных устройств, под трассами с интенсивным движением либо под подъездами к крупным индустриальным объектам трубопровод укладывают в сборных коллекторных туннелях из железобетона.

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

Дистанция до здания должна давать возможность проведения монтажных и ремонтных работ, обеспечивать защиту смежных трубопроводов, при возникновении аварий, связанных с размывом грунта, размерные параметры должны обеспечивать сохранность фундаментной основы от подмывания.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

• зданий и сооружений – 3 м, при монтаже напорной канализации – 5 м;
• защитных оград предприятий, автомобильных эстакад, опор электросетей, железнодорожных путей -1,5 м;
• железных дорог шириной с колеи 1520 мм не меньше глубины траншеи до насыпной основы и края выемки – 4 м;
• рельсовых путей с колеей 750 мм – 2,8 м;
• бордюров улиц, усиленных обочин автодорог – 1,5 м;
• внешней кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор линий электрических сетей, проходящих по воздуху: – до 1 кВт (уличное освещение, контактные провода городского электротранспорта) – 1 м; – 1 – 35 кВ. – 2 м; – 35 – 110 кВ. – 3 м.

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

Рис.6 Примеры прокладки подземных инженерных коммуникаций
