Уклон труб в системе отопления

Характеристики труб отопления

Текучесть воды в полипропиленовых трубах выше, чем металлических или чугунных

Трубы, применяемые в системах отопления, разделяют на металлические и пластмассовые. К первым относятся:

• стальные;
• из нержавеющей стали;
• из нержавеющей стали гофрированные;
• медные.

Перечисленные материалы долговечны и обладают высокими эксплуатационными свойствами, но дороги и сложны в монтаже. Их использование оправдано в паровых системах отопления.

Пластмассовые трубы бывают:

• металлопластиковыми;
• полипропиленовыми;
• из сшитого полиэтилена.

К их общим достоинствам можно отнести простоту монтажа, небольшой вес, приемлемую цену.

Общие сведения о стальной продукции

Сталь – надежный материал, который используется при изготовлении труб. За счет дополнительной термической или химической обработки он становится невосприимчивым к отрицательному воздействию окружающей среды.

Стальные трубы делят на несколько типов:

• бесшовные;
• котельные;
• профильные;
• электросварные.

Все государственные стандарты, предъявляемые к этой продукции, указаны в ГОСТ 10705-80, ГОСТ 10706-80, ГОСТ 8732-78.

Рассматриваемые изделия проходят обработку. Для повышения коррозионной стойкости на поверхность покрывают специальным составом, который исключает появления следов ржавчины. За счет этого повышаются эксплуатационные характеристики. В некоторых случаях поверх металла наносится пластик или другой коррозионностойкий пластичный материал.

Бесшовные стальные трубы высокого давления производят при применении технологии холодной или горячей катки. Классификация изделий ведется по нескольким признакам:

• виду используемого материала;
• по целостности структуры материала в поперечном разрезе;
• по применяемому способу изготовления;
• по внутренней форме;
• по техническому предназначению.

Также производители выделяют несколько классов продукции:

1. Первый класс называют стандартным или газовым. Он применяется для подачи жидкости, газообразных или сыпучих веществ. Часто первый класс выбирается в качестве защитного “кожуха” при прокладке электрического кабеля под землей.
2. Второй класс представлен стальными трубами высокого давления. Они подходят для создания магистрали подачи нефтепродуктов под давлением, а также другого топлива.
3. Третий класс предназначен для подачи рабочей среды под давлением при высокой температуре. Их применение целесообразно в пищевой или химической промышленности.
4. Четвертый класс используется в бурильной промышленности.
5. Пятый класс считается конструкционным, т. к. применяется при сборке транспортных средств, изготовлении мебели или опор.
6. Шестой подходит для использования в машиностроительной сфере.

Стальные трубы высокого давления встречаются в производственных помещениях, применяются для монтажа магистралей.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Паровое отопление

Уклон труб позволяет организовать отопительную систему без электричества

Разницей в выделяемой энергии объясняются преимущества парового отопления:

• уменьшенное число радиаторов;
• быстрый прогрев системы;
• отсутствие эффекта «размораживания» при перерывах в работе;
• заметно более низкие расходы на отопление в процессе монтажа и эксплуатации.

Второй и третий пункт важны для дач и загородных домов – строений, в которых жильцы бывают наездами.

По давлению пара, используемого в системе, различают:

• Системы высокого давления (свыше 6 атм)- позволяют обогревать большие площади с длинными напорными и конденсаторными магистралями.
• Низкого давления (1,7-6 атм) – возможно применение в частном жилищном строительстве.
• Вакуумные (давление менее 1 атм) – интересны возможностью реализовать кипение воды при температурах ниже 100°C и снизить температуру нагревательных приборов до безопасной. Применяются крайне редко в силу необходимости обеспечить высокую герметичность системы.

Система, сообщающаяся с атмосферой, считается «открытой», не сообщающаяся – «закрытой».

Трубы парового отопления придется менять чаще, так как они быстрее выходят из строя из-за высоких температур

К недостаткам пара относят:

• чрезмерный нагрев труб и радиаторов;
• износ элементов системы из-за агрессивности пара;
• шумы, сопровождающие работу системы.

При монтаже применяют однотрубную и двухтрубную схемы разводки. В первом случае пар и конденсат движутся по одной трубе. Пар идёт от котла, конденсат – навстречу ему. В двухтрубной — пар по напорной магистрали поступает к радиаторам и, конденсируясь в них, по самотёчной конденсаторной магистрали в виде воды возвращается в ёмкость для его сбора или непосредственно к котлу.

Удаление воздуха из отопительной системы

Пузыри воздуха застаиваются в радиаторах и нарушают нормальный теплообмен, поэтому их необходимо удалять. Если радиатор установлен горизонтально, то воздух из него будет уноситься потоком воды, прогоняемой водяным насосом по системе. Если же дальний верхний его край (по ходу воды) будет чуть опущен, то при остановках насоса пузырьки воздуха, которые легче воды, будут всплывать вверх. Воздух соберётся в верхней точке системы и может закупорить работу не только радиатора, но и всей системы.

Если радиатор относительно хода воды чуть задран вверх, то в его верхнем дальнем углу будет вырастать воздушный пузырь. Такая батарея будет хуже отдавать тепло.

В любом случае воздух в системе отопления – это плохо, и его нужно удалять. Для этой цели на радиаторах устанавливают кран Маевского. Для спуска воздуха необходимо повернуть отвёрткой на 1-2 оборота шлицевую головку. Полностью выкручивать винт не следует, поскольку вкрутить его обратно будет трудно. Если воздух выходит с шипением, это хороший контроль процесса. С воздухом пойдут капли воды. Чтобы не получилась лужа, следует заранее подставить в нужное место ёмкость. И ещё один момент: при монтаже рекомендуется установить кран спускным отверстием вниз.

ФОТО: vseinstrumenti.ruКран Маевского

Делаем правильно организацию уклона труб отопления

Схемы расположения труб на косогорах: а — на естественное основание с уклоном, б — со срезкой грунта и уположением основания под трубу, в — в теле насыпи выше подошвы.

По общепринятым требованиям санитарных стандартов откос соединений канализации составляет 2 см на м, но в отоплении достаточно будет произвести уклон в 0,5 см на м. Чаще всего эта цифра округляется до 10 мм.

Предварительная разметка угла откоса труб зависит от вида режима отопления в доме. Для замеров понадобится водяной уровень: либо ватерпас, либо гидроуровень — шланг, на концы которого надеты прозрачные колбы.

Правила подбора уклона труб отопления в различных случаях:

1. Для беспрепятственной циркуляции теплоносителя по системе правильный наклон в сторону течения воды будет равен 10 мм на 1 м трубопровода. Расчет актуален для направления от нагревательного котла к радиаторам отопления и при выводе из системы.
2. В конструкциях с принудительной циркуляцией теплоносителя при помощи насоса уклон магистралей применять необязательно. Здесь трубопровод будет проложен горизонтально. Уклон можно сделать минимальным в 2-3 мм в сторону сливной запорной арматуры. Это поможет удалить воду с труб перед проведением ремонта либо во избежание повреждений при длительном простое в холодное время года.
3. Для горизонтального отвода при подключении к батарее вертикальных трубопроводов с длиной более 0,5 м допускается откос в 10 мм по направлению течения воды. Если длина отвода меньше, то и уклон делать не следует.

Для однотрубных и двухтрубных систем, где применяется принудительная насосная циркуляция, все эти требования к монтажу водопроводов совсем необязательны. Монтаж всех магистралей устанавливается либо прямолинейно, либо с незначительным скатом в 2-3 мм в сторону слива. Таким образом, если планируется проведение ремонтных работ или простой системы на протяжении длительного времени в зимнее время, то слив большей части теплоносителя производится без труда в нижней точке.

Достоинства и недостатки однотрубной системы отопления с естественной циркуляцией

Система отопления с одной трубой

Комфортность проживания в загородном доме зависит от нескольких систем жизнеобеспечения. И не последнюю роль здесь играет отопление. Поэтому выбирать вид, класс и вариант отопительной системы нужно с большой долей ответственности и внимания. В современных загородных домах и коттеджах в основном используется двухтрубная или однотрубная система отопления .

Обе схемы разрабатываются с нижней подачей воды — из подвального помещения. Здесь устанавливаются отопительный котел, коллектор и основная магистраль, от которой ведется разводка.

Но, как показывает практика, наибольшей популярностью пользуется однотрубная система — и как самая дешевая, и как самая простая.

Устанавливаем радиаторы отопления правильно: разметка

Для правильного расположения радиаторов необходимо выполнить разметку, соблюдая все рекомендации, изложенные в инструкции по установке подобных отопительных приборов. Суть состоит в следующем:

1) сначала нужно просто приложить радиатор к стене с соблюдением его горизонтального положения и требуемых расстояний от пола и подоконника;

2) после этого обозначить его очертание простым карандашом не стене;

3) потом отставить батарею в сторону и провести две горизонтальные линии, которые будут служить осями для расположения верхнего и нижнего ряда кронштейнов;

4) на необходимом расстоянии просверлить в стене на каждой из линий требуемое количество отверстий (как правило, если отопительный прибор небольшой длины достаточно выполнить по 2 отверстия на верхней и нижней оси);

5) в конце следует забить в них дюбеля и закрутить кронштейны.

Если разметка выполнена правильно, батарея станет на все кронштейны без каких-либо затруднений. Отдельно стоит заметить, что для отопительных приборов длиной более 1 метра может понадобиться большее количество креплений.

Теперь можно приступать к подсоединению батареи к системе отопления.

Подбор составляющих

Для каждого вида разводки детали и их количество будут разными. Например, если выполнять монтаж однотрубной системы отопления обязательно понадобится предусмотреть обустройство байпаса. Он необходим для отключения отопительного прибора в случае возникновения его повреждений без прекращения функционирования всей системы. Это имеет особенное значение при эксплуатации в условиях пониженной температуры окружающей среды.

Что же касается типа батарей отопления и схемы подключения, от них зависит количество различных фитингов, переходников, кранов, термостатических головок и т. д.

Отдельно стоит обратить внимание, что для выполнения видов работ, связанных с подсоединением к отопительным приборам различных фасонных деталей и обеспечения герметизации всей системы отопления, понадобится наличие опыта. Нужно знать, как правильно использовать паклю или ФУМ ленту

Если такого опыта нет, придется посоветоваться со специалистом либо доверить ему выполнение этого задания.

Помимо различных фитингов, необходимых для выполнения правильного подсоединения радиаторов к системе отопления, обязательно следует установить на каждую батарею кран Маевского. Он предназначен для выпуска воздуха. Без наличия такой детали устранить подобную проблему будет непросто. Кран Маевского устанавливают в верхнем не подсоединенном к трубопроводу месте с резьбовым соединением. В современных радиаторах подобное изделие входит в состав базовой комплектации.

Дело в том, что согласно физическим процессам воздух в системе собирается в верхней части отопительной батареи. Откручивая винтик крана Маевского можно полностью спустить этот воздух и заполнить отопительный прибор теплоносителем на все сто процентов, что посодействует максимальной теплоотдаче и, соответственно, более качественному и быстрому прогреву всех помещений здания.

Рекомендации по установке и монтажу

После монтажа нужно проверить места стыков опрессовкой на предмет течи

Начиная монтаж, следует в соответствии с имеющимся проектом системы отопления определить места расположения котла, радиаторов, насосов, расширительного бака и т.п. Далее при помощи уровня на стены наносят метки, указывающие, какой уклон должен быть у системы отопления на всех её участках. При монтаже трубопроводов отопления с принудительной циркуляцией можно не выполнять уклоны.

Испытания системы после монтажа

После окончания монтажа визуально проверяют качество выполненных работ. Главная задача испытания состоит в выявлении мест течи. Применяют, как правило, гидростатический метод. Систему заполняют водой и подают давление на 25-50% превышающее рабочее. Выдерживают 1 час. Общая длина испытуемого участка не должна превышать 100 м. Другой способ – испытание сжатым воздухом. До заполнения отопления теплоносителем в систему подают сжатый воздух с давлением на 1-1,5 атм превышающим рабочее, в течение 30 минут контролируют падение давления. Если падения нет – система герметична. В противном случае ищут место протечки. Определяют течь обмыливанием.

Организация уклона труб в системе отопления

Для того чтобы работа отопительной системы частного дома была эффективной и бесперебойной, необходимо при монтаже отнестись со всей ответственностью к вопросу уклона труб. Этот момент очень важен в гравитационной конструкции трубопроводов или в отоплении с естественной циркуляцией. Здесь все тепло перемещается от котла к приборам отопления и обратно только благодаря правильному уклону.

Схема монтажа уклона канализационных труб

В очень редких случаях трубы прокладывают горизонтально. Иногда это необходимо и предусмотрено местными условиями. Строго горизонтальную прокладку трубопроводов или систему с принудительной циркуляцией допускают только тогда, когда скорость движения воды составляет не меньше 0,25 м/с и воздушные пробки уносятся под ее воздействием. Это достигается путем давления, созданного циркуляционным насосом. При этом спуск воды из такой отопительной конструкции очень затруднен.

В основном монтаж труб требует уклона. В процессе эксплуатации трубопроводов скапливается воздух, который может найти выход, а также при опорожнении вся вода, которая выделится, тоже может «уйти» вниз, если наклон сделан правильный.

Как определить и рассчитать уклон трубопроводов в системе отопления, можно узнать ниже в этой статье.
Каким должен быть уклон труб?

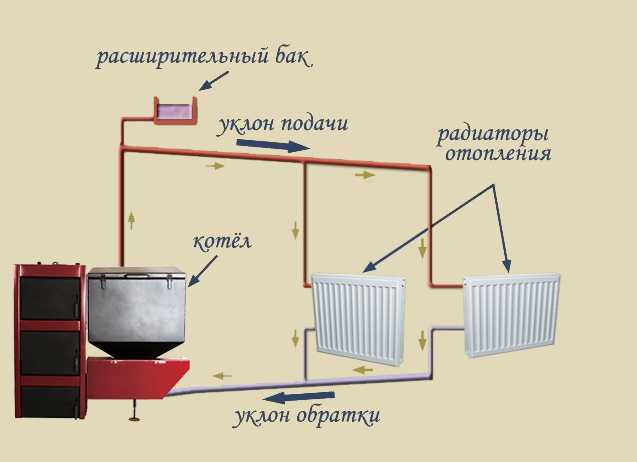

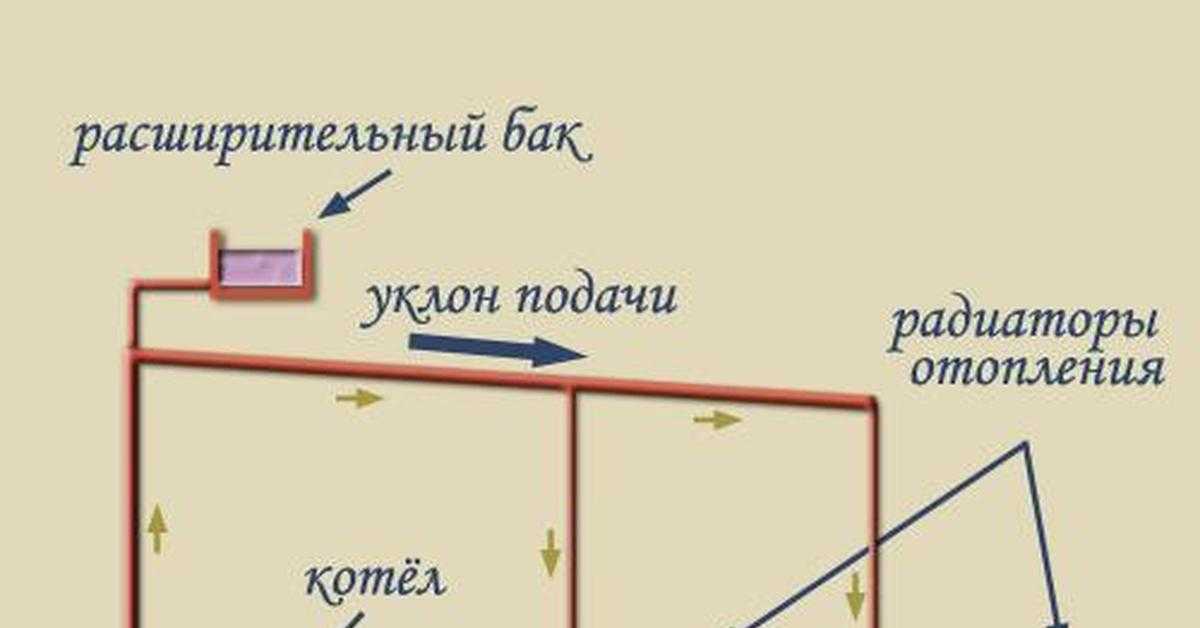

Схема уклона труб отопления.

Такое направление верхних магистралей актуально в насосных режимах отопления. В системах же с естественной циркуляцией трубы прокладывают с направлением по движению воды. При этом скорость ее движения должна быть меньше скорости перемещения воздушной массы в воде. И еще, в конструкциях с верхней подачей уклон трубопроводов делают вниз.

Стоит отметить, что само направление уклона трубопроводов не имеет особого значения

Важно именно быстрое избавление от «лишнего» воздуха, что возможно только при правильной и грамотной направленности труб и расположению воздушников

В прокладывании нижних магистралей уклон делается в сторону теплового пункта дома, а именно в то место, где с опорожнением вода спускается в канализационную систему.

В том случае если магистрали две, подающая и обратная, то наиболее рациональным будет сделать уклон в одном направлении.

В насосной системе уклон подающих труб и всех подводок к отопительным приборам возможен по направлению движения воды. Но такое допускается только при обеспечении самопроизвольного движения скоплений воздушных масс против направления движения воды, то есть в обратную сторону.

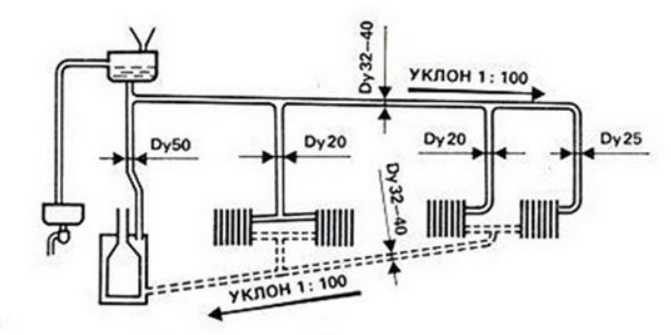

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

• увеличить разницу температур между «подачей» и «обраткой»;
• увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

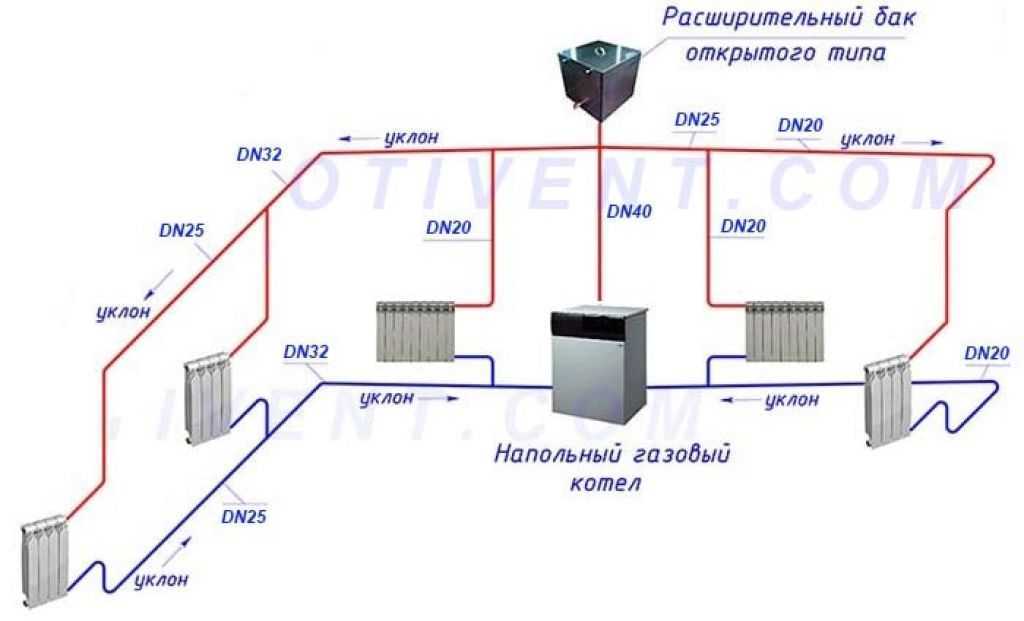

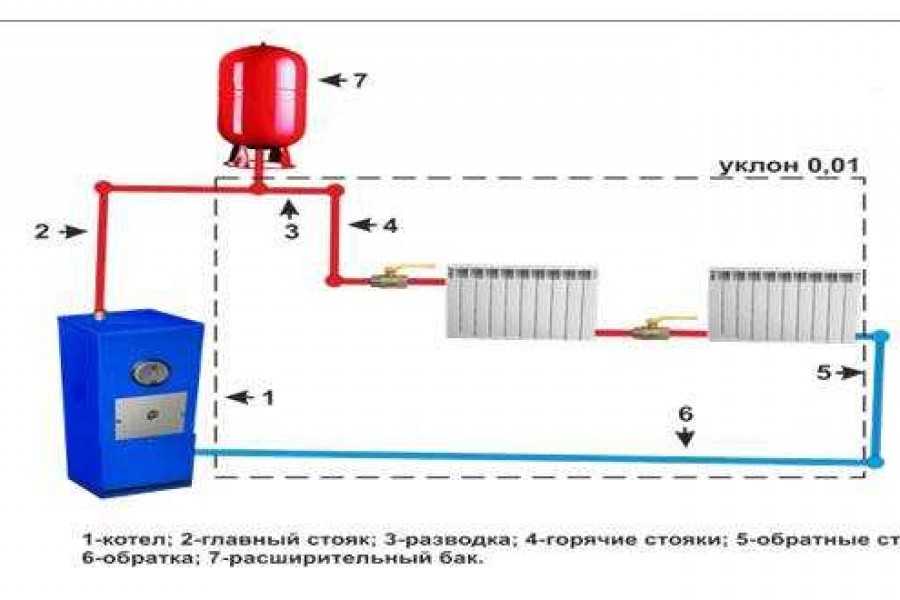

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

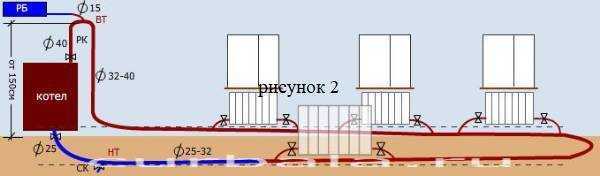

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

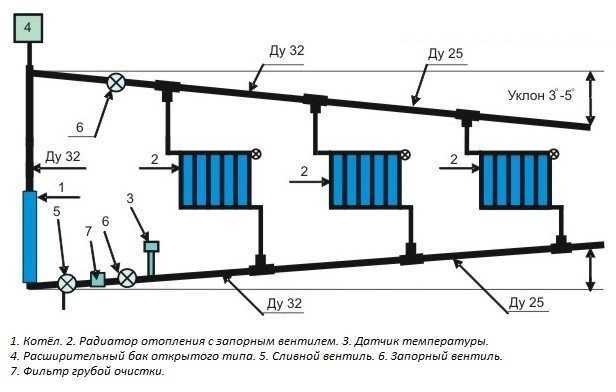

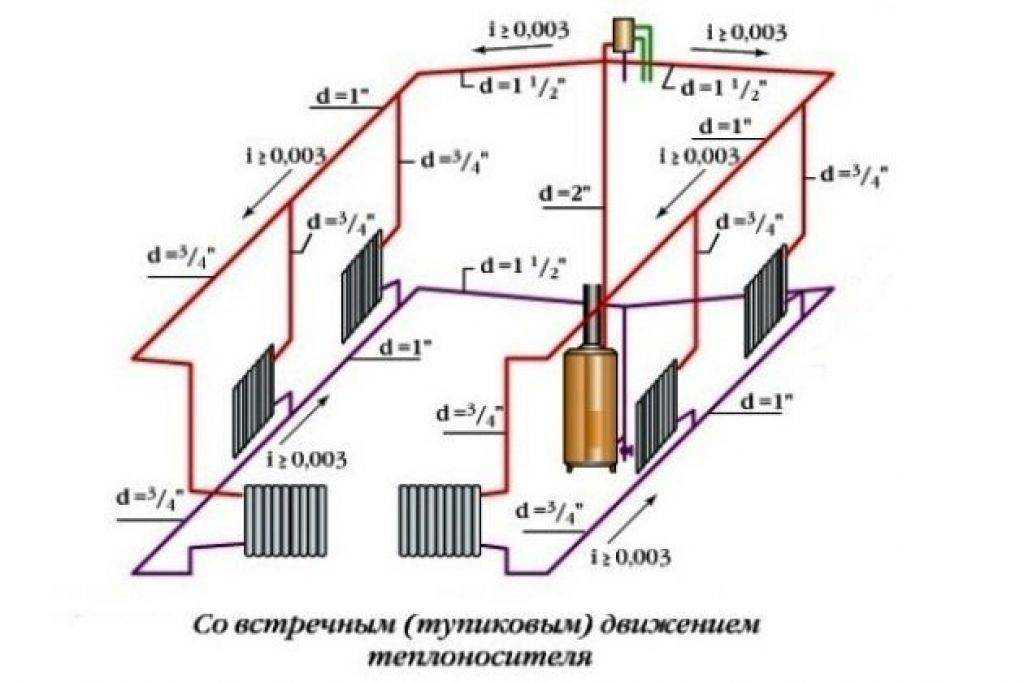

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Рекомендации

Для достижения максимального результата необходимо соблюдать такие правила:

1) трубопроводы подачи должны иметь уклон в сторону радиатора от 0,5 до 1 см на каждый метр длины;

2) для трубопроводов обратки числовые значения должны быть аналогичны, только в этом случае уклон должен быть от батареи;

3) для хорошей циркуляции воздуха сквозь отдающие тепло стенки батареи ее нижняя часть должна располагаться на высоте не менее 60 мм от пола;

4) расстояние от верхней части радиатора до нижней части подоконника должно быть в пределах от 50 до 100 мм;

5) а от батареи до стены – приблизительно 30–50 мм.

Требования, выдвигаемые к соблюдению уклонов для трубопроводов подачи и обратки, никоим образом не касаются радиатора. Он должен быть установлен строго горизонтально.

Для того чтобы отопительный прибор имел возможность максимально отдавать тепловую энергию находящемуся в помещении воздуху, перед его установкой необходимо оклеить соседствующий с ним участок стены фольгоизолом (это теплоотражающий материал рулонного типа). Площадь этого материала должна совпадать с размерами радиатора. Если выполнить установку без фольгоизола, часть тепла будет уходить на обогрев стены и коэффициент полезного действия отопительной батареи уменьшится.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

• для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25оС составляют 173Вт/м2, при -30оС потери 177 Вт/м2;
• многоэтажные дома теряют от 97Вт/м2 до 101Вт/м2.

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

Q/c*Dt,

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20оС для обычных систем, 10оС для низкотемпературных и 5оС для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

• с системах, обогревающих площадь до 250м2, используют агрегаты производительностью 3,5м3/ч и создаваемым напором 0,4атм;
• на площадь от 250м2 до 350м2 требуется мощность 4-4,5м3/ч и давлением 0,6атм;
• в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м3/ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

• сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут);
• длина трубопровода и плотность теплоносителя;
• количество, площадь и вид окон и дверей;
• материал, из которого сделаны стены, их утепление;
• толщина стен и утепления;
• наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
• тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
2. Подберите энергонезависимый котел – газовый либо твердотопливный.
3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
3. Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
4. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
5. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Для подключения небольших батарей можно использовать подводки DN15 (наружный d = 20 мм), на плане указаны размеры DN20

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).
