Межосевое расстояние радиатора: что это - габариты и размеры алюминиевых, биметаллических, чугунных и стальных батарей

Недостатки чугунных радиаторов отопления

Современная модель

Большой вес радиатора. Если учесть, сколько весит одна секция чугунного радиатора отопления ( 7,12 кг МС-140 советский вариант), то радиатор из семи секций вместе с водой потянет на 60 кг. Кроме того, они громоздкие, зачастую выступают за вылет подоконника, чем портят внешний вид помещения.

Высокую тепловую инертность сплава чугуна не всегда можно считать преимуществом, так как это свойство делает радиатор неэффективными для использования в системе автоматической терморегуляции.

Меньшая площадь поверхности теплоотдачи по сравнению с радиаторами других типов. Кроме того, теплопроводность чугуна меньше чем у алюминиевых, биметаллических, стальных собратьев.

Если нагревательные приборы, устанавливаются у стен из облегченных конструкций, то они монтируются на специальных кронштейнах и подставках.

Уход сводится к удалению пыли не только с шероховатой поверхности изделия, но и между секционными зазорами, что не совсем удобно. Тем не менее, это надо делать, иначе пыль будет разноситься теплым воздухом по квартире.

Устаревший дизайн. Старый дизайн радиаторов никак не вписывается в евроремонты последних лет. Выход – спрятать их за декоративные экраны, сделать ниши для них, поменять на более современные.

Современный дизайн чугунных радиаторов

Новая модель радиатора

Прогресс не топчется на месте, и производители разработали новые модели, которые по дизайну в значительной мере превосходят предшественников.

Рассмотрев преимущества и недостатки чугунных радиаторов, приверженцы чугуна не берут во внимание минусы и желают устанавливать у себя в квартире только чугун, но уже нового поколения. Сегодняшние некоторые модели приближены по дизайну к алюминиевым и биметаллическим собратьям

Они имеют прекрасный современный вид, фасадная часть выполнена плоской панелью

Сегодняшние некоторые модели приближены по дизайну к алюминиевым и биметаллическим собратьям. Они имеют прекрасный современный вид, фасадная часть выполнена плоской панелью.

Если раньше усовершенствованный вариант поставлялся из Турции, Китая, Италии и прочих стран, то сегодня налажен выпуск их в России, Белоруссии, Украине.

При сравнении наших батарей и продукции из дальнего зарубежья мы проигрываем им по качеству и некоторым техническим характеристикам. Это сказывается соответственно на цене – она значительно выше у зарубежных производителей.

Чугунные радиаторы в стиле Ретро

Стиль Ретро

Для любителей эксклюзива производители могут предложить вариант в стиле ретро. Это не только радиатор, но и декоративное украшение вашего жилья, то есть, как говорится, два в одном.

Они выпускаются разных геометрических размеров, теплоотдачи, емкости, массы, дизайна, окрашиваются в любые цвета. Поверхность покрыта литыми узорами, устанавливаются ретро на литых вместе с радиатором ножках.

Если вы желаете приобрести ретро, то он гармонично впишется своим оригинальным исполнением в любой интерьер и станет эксклюзивным греющим декором в вашем жилище.

Единственным, пожалуй, недостатком можно считать его стоимость, но небольшой компенсацией может быть то, что радиатор не нужно прятать и закрывать защитными экранами, шторами,так как он красив.

Можно еще долго рассматривать преимущества и недостатки чугунных радиаторов и сравнивать их с современными биметаллическими, алюминиевыми и прочими собратьями. Подытожу вышесказанное – пока отопительные сети и оборудование будут пребывать в нынешнем состоянии, лучшим вариантом можно считать чугунные батареи.

Размеры батарей отопления

По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.

Биметаллические

По внешнему виду батареи из биметалла напоминают алюминиевые устройства, при этом их выходной и входной коллекторы, а также вертикальные теплопроводные каналы сделаны из нержавеющей стали с размещенным на верху алюминиевым корпусом. Приборы такого типа не подвергаются ржавчине, отличаются устойчивостью к гидроударам, поэтому их часто ставят в квартирах, которые подключены к центральной отопительной системе. В перечень плюсов входит высокий уровень прочности, надежность, устойчивость к воздействиям внешней среды, совместимость со всеми отопительными системами.

Габариты секций:

Межосевое расстояние: 200 мм, 350 мм, 500 мм.
Высота: 415 мм, 570 мм.
Ширина: 80 мм.
Глубина: 75 мм, 85 мм, 90 мм, 100 мм.

Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.

Алюминиевые

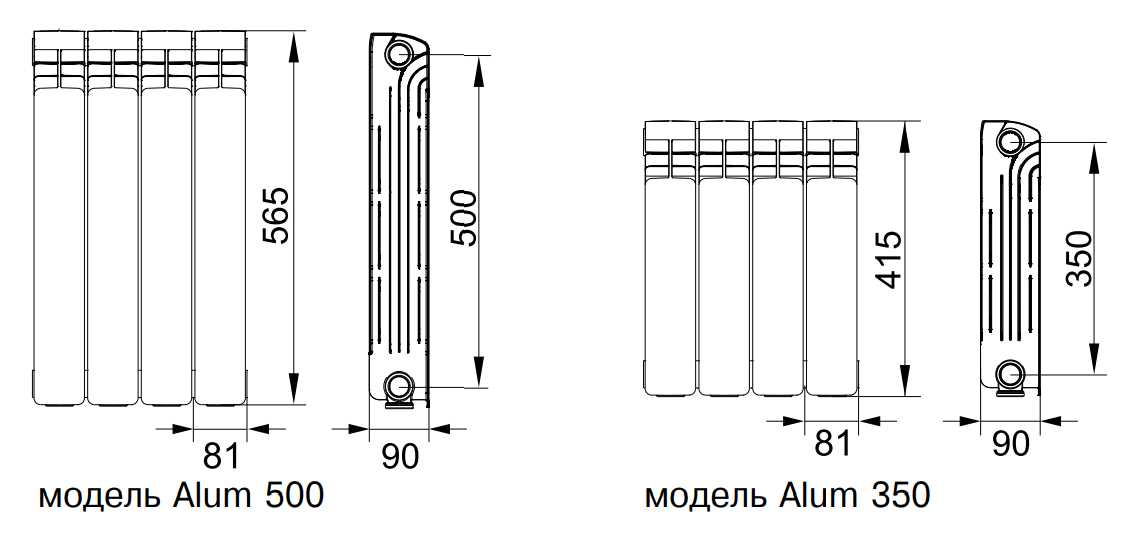

Размеры алюминиевых радиаторов

Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.

Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.

Стальные

Приборы из стали, в том числе с боковым подключением, бывают трубчатыми или панельными. Радиаторы панельного типа представляют собой систему из 1, 2 либо 3 панелей с оребрением из специальных П-образных пластин либо без них. Каждая панель включает в себя пару стальных листов с каналами, которые соединены друг с другом с помощью сварки. К плюсам таких радиаторов относят повышенную отдачу тепла, удобный монтаж, устойчивость к повреждениям, безопасность, приемлемую стоимость и эффектный дизайн.

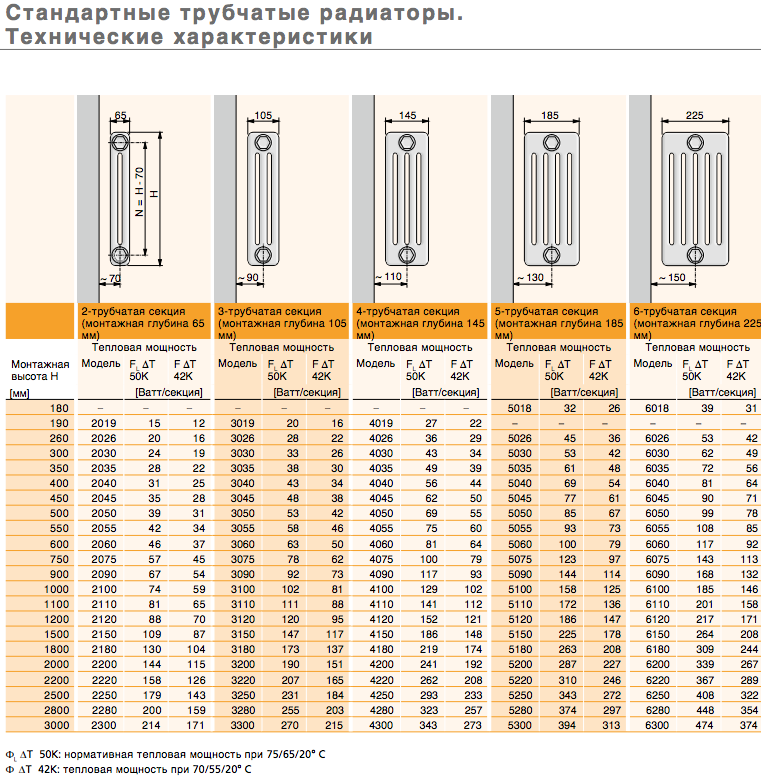

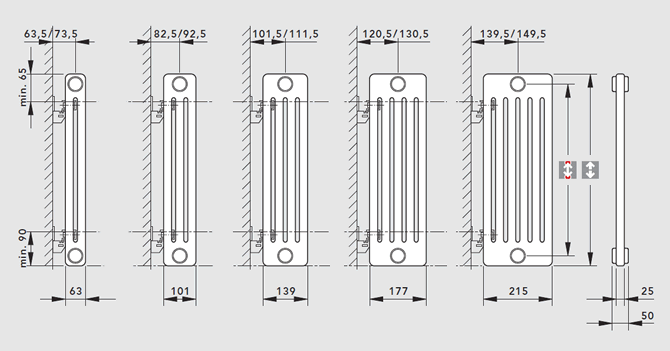

Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.

Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.

Чугунные

Батареи из чугуна все еще популярны благодаря хорошей устойчивости к высоким температурам, отсутствию проблем с коррозией и долговечности. В устройствах такого типа присутствуют расширенные каналы, обеспечивающие идеальную циркуляцию теплового носителя даже во время засорения. Чугунные радиаторы дают аккумулирующий эффект и длительное время остаются теплыми после прекращения подачи теплоносителя.

У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.

Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

стальные;
алюминиевые;
биметаллические;
чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
большой вес;
требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Устройство

Каждый из видов радиаторов обладает своими достоинствами. Чугунный радиатор долговечный, долго удерживает тепло, но имеет не очень привлекательный вид. Алюминиевый выглядит эстетично, имеет высокий уровень теплоотдачи, но недолговечен. Стальная батарея долговечна, но не хуже, чем предыдущие модели удерживает тепло и требует дополнительного декора, если используется в жилом помещении.

Среди разных видов батарей биметаллические радиаторы обладают несравненными преимуществами. Они созданы из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. За счет гармоничного сочетания качеств обоих металлов, биметаллическая батарея может долгое время сохранять тепло.

Габариты биметаллических радиаторов:

Межосевое расстояние секций: 200 (мм), 350 (мм), 500 (мм).
Высота секции: 415 (мм), 570 (мм).
Ширина секции: 80 (мм).
Глубина секции: 75 (мм), 85 (мм), 90 (мм), 100 (мм).

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

Долговечность. Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
Прочность. Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
Экономичность. Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Это интересно: Труба гофрированная для канализации (видео)

Количественные характеристики

Количественные характеристики должны быть подтверждены в ходе испытаний, результаты которых служат основанием для получения сертификата соответствия. Перечень подтверждаемых характеристик, а также методы и условия испытаний указаны в нормативной документации – российских (ГОСТ) и европейских (EN 442-2) стандартах, либо специально выпущенных и утвержденных технических условиях (ТУ).

Количество секций

Подавляющее большинство моделей алюминиевых радиаторов состоит из отдельных секций. Деление на секции позволяет подобрать прибор необходимой мощности в зависимости от площади отапливаемого помещения.

Пятисекционный алюминиевый радиатор.

Покупатель может приобрести как отдельные секции радиатора, так и готовый отопительный прибор заводской сборки. Как правило, радиаторы заводской сборки включают в себя от 4 до 12 секций. При сборке секций между собой используется ниппельное соединение.

Необходимое для обогрева помещения количество секций определяется по приближенной формуле:

где S – площадь помещения, м2;

P – тепловая мощность одной секции, Вт.

Итальянская компания Global производит сдвоенные модели серии GL/D, имеющие 2 ряда, расположенные симметрично относительно плоскости задней стенки секций. Сдвоенные радиаторы используют, если их нужно установить на расстоянии от стены.

Тепловая мощность (номинальный тепловой поток)

Данный параметр (измеряется в Вт) позволяет определить, сколько секций должен иметь радиатор для обогрева определенной площади.

Отдельные секции алюминиевых радиаторов отопления.

Согласно ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», тепловая мощность определяется при следующих условиях:

температурный напор (разность между температурами теплоносителя и воздуха в помещении) ΔТ= 70°С;
атмосферное давление В = 760 мм.рт.ст;
теплоноситель движется по отопительному прибору «сверху вниз».

Некоторые производители дополнительно указывают тепловую мощность, измеренную при температурном напоре 30°С и 50°С.

Площадь наружной поверхности нагрева

Данная величина включает в себя площадь всех поверхностей радиаторной секции, которые контактируют с воздухом в комнате, включая площадь оребрения. Площадь наружной поверхности обычно составляет:

для секций с межосевым расстоянием 350 мм – 0,3…0,4 м2;
для секций с межосевым расстоянием 500 мм – 0,4…0,5 м2.

Геометрические характеристики

Габаритные и монтажные (присоединительные) размеры определяют возможность установки радиатора отопления при конкретных условиях размещения. Также габариты отопительного прибора влияют на его тепловую мощность.

Межосевое расстояние

Межосевым называют расстояние между осями верхнего и нижнего коллектора. Среди выпускаемых серийно радиаторов преобладают модели с межосевым расстоянием 200, 300, 350, 500, 600, 800 мм. Межосевое расстояние 500 мм является наиболее распространенным, а радиаторы данного типоразмера присутствуют в модельном ряде всех производителей. Компания Global производит модели серии Oscar с межосевым расстоянием от 900 до 2000 мм.

Лучший алюминиевый радиатор с нижним подключением

Rifar Alum Ventil 350 x16

Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.

Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.

Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:

Приятная эргономика устройства;
Высокий уровень теплоотдачи;
Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.

Отрицательные:

Для очистки необходимо задействовать специальное оборудование.

Стоимость алюминиевых отопительных приборов

Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.

Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:

Oasis;
Konner;
Radena;
OGINT;
Warma;
Apriori и др.

Что в первую очередь учитывают при выборе алюминиевых батарей?

Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.

Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.

Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.

При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!

Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Свойства и технические характеристики биметаллических радиаторов отопления

О биметаллических радиаторах мы узнали недавно – в начале набирающего обороты нынешнего века. И они уже полюбились нашим соотечественникам гораздо больше традиционных чугунных батарей.

Мало того – они сейчас популярнее и алюминиевых отопительных приборов, и стальных. А всё потому, что прочные биметаллические радиаторы отопления характеристики имеют отличнейшие.

Хотите узнать какие – читайте дальше.

Каждая биметаллическая отопительная батарея состоит из стальных труб и алюминиевых панелей. Благодаря чему тепло передается весьма эффективно, не теряясь попусту. Горячая вода, проходя по сердечнику, состоящему из стальных труб, быстро нагревает алюминиевую оболочку и соответственно воздушные массы в комнате.

Алюминиевая фигурная оболочка этого сердечника не только изящно и стильно смотрится, но и помогает лучше распределить тепло.

Кроме того, за счет применения алюминия батарея получается очень легкой (особенно если сравнить с тяжеленными чугунными аналогами). Это дает дополнительный комфорт при монтаже.

А замысловатая форма корпуса великолепно выглядит, а также значительно увеличивает теплоотдачу.

Стальные трубы, составляющие сердечник, очень крепкие – они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды – и 110, и даже 130 градусов по Цельсию.

Конкретные предельные значения рабочего давления и температуры можно узнать, заглянув в паспорт прибора. Ведь и от модели это зависит, и от того, кто данную модель изготовил.

Сегодня в магазине можно приобрести биметаллические батареи двух разновидностей:

1. Радиаторы, которые являются на сто процентов биметаллическими. Это значит, что у них имеется стальной сердечник из труб, окруженный алюминиевой оболочкой. Они отличаются повышенной прочностью, протечка исключена. Такие батареи выпускаются итальянскими компаниями:

Global Style;
Royal Thermo BiLiner.

Делают их и российские производители – например, фирма Сантехпром БМ.

2. Полубиметаллические – радиаторы, которые лишь наполовину являются биметаллическими. Из стали выполнены только трубы, усиливающие вертикальные каналы. При этом алюминий частично соприкасается с водой. Такие наполовину биметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущий тип. И стоят они на 20 процентов дешевле.

Выпускают их:

российский производитель Rifar,
китайский – Gordi,
итальянский – Sira.

Специалисты пока не пришли к единодушию, рассуждая, какая из двух разновидностей радиаторов лучше для централизованного обогрева, какая – для индивидуального отопления.

Так, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. Зато при повышенном давлении воды лучше себя поведет алюминий.

В одном эксперты сошлись: если у вас в доме старые отопительные трубы (им больше, чем 40 лет), то лучше возьмите биметаллические батареи.

Предельная температура теплоносителя

В основном радиаторы из биметалла способны выдержать горячую воду до 90 градусов. Иной раз изготовитель слегка лукавит, обещая, что и кипяток в 95 градусов будет батареям нипочем. Не стоит этому верить – более 90 0С никто из производителей не выпускает. К данному показателю стоит присмотреться – от него зависит и коэффициент отдачи тепла.

Как подсчитать нужное число секций батареи

Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножаем площадь комнаты на 100 ватт, а затем поделим это число на количество тепла, отдаваемое одной секцией.

Если межосевое расстояние составляет 500 миллиметров, то расчет будет легче легкого. Разделим пополам площадь комнаты – и всё. К примеру, комната 12 квадратных метров. Нам нужно 6 секций с отдачей тепла от 180 до 190 ватт. Процентов 10 придется накинуть на последний или первый этаж, угловые комнаты большое окно (более двух метров квадратных) или тонкие стены (менее 250 миллиметров).

В коттедже, выстроенном за городом, придется повозиться с расчетами. Сначала выясним коэффициенты теплопроводности каждого материала, из которых дом построен. Это не только стены, но и крыша, и пол.

Для этого предпочтительнее профессионала пригласить из надежной компании. Опытный специалист и подсчитает всё точно, и батарею посоветует, подходящую именно для вашего дома, и денег лишних не потребует.

Преимущества биметаллических радиаторов отопления

Популярность батарей этой разновидности объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не слишком эстетично. К тому же их сложно монтировать. Алюминиевые батареи смотрятся современно и привлекательно. Однако этот металл не слишком хорошо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы достаточно быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом и выглядят они не так эстетично.

Биметаллические модели совмещают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи вписываются просто идеально. Секции в них выполнены из алюминия. При этом и служат они долго, так как трубы, по которым через них течет теплоноситель, выполнены из стали.

Ширина алюминиевого радиатора

Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.

Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.

При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.

То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.

Срок службы 25 лет

Алюминиевые радиаторы – это элегантные и легкие приборы отопления, они обладают высокой теплоотдачей и очень востребованы на российском рынке. Именно их часто выбирают оптовые покупатели.

Алюминиевые радиаторы часть тепла (примерно 50%) отдают в ходе излучения, остальную часть – посредством конвекции. Для отопления помещений они будут наиболее эффективны. Внутри секции радиатора расположены дополнительные тонкие ребра (оребрение) – это повышает теплоотдачу прибора за счет увеличения эффективной площади теплосъема до 0,5 кв. м. В секциях находится небольшой объем воды, благодаря чему алюминиевые радиаторы могут хорошо регулироваться с помощью термоголовок. Тепловая инерция таких радиаторов невысока, и изменения в работе термоклапана будут заметны через 7-10 минут, что позволит сэкономить тепловые ресурсы на 20-30 %.

Высокая теплопроводность алюминия обеспечивает высокую теплоотдачу. Это, в сочетании с оптимальной ценой, дало алюминиевым радиаторам отличное конкурентное преимущество. Однако не обходится без минусов – такие радиаторы подвержены коррозии, происходят различные химические реакции внутренних стенок радиатора с щелочными или кислотными теплоносителями центральных систем отопления. Современные радиаторы проходят дополнительную многоэтапную антикоррозионную защиту, что существенно уменьшает скорость коррозии.

Длина и мощность радиаторов варьируются в зависимости от количества используемых секций. Межосевое расстояние составляет 350 или 500 мм – это позволяет подобрать радиаторы под разные архитектурные особенности помещений (учитывая ширину проемов, высоту ниш, глубину подоконников и т.п.). Каждая секция имеет верхний и нижний коллекторы, которые соединены с помощью вертикального канала, и оребрение, положительно влияющее на теплоотдачу. Многие алюминиевые радиаторы производятся в Италии, а итальянские производители придают особое значение дизайну, поэтому всегда можно подобрать модель по своему вкусу и для любого интерьера. Удачные теплофизические свойства позволяют производить алюминиевые изделия практически любого дизайна. В ситуации с коррозией помогает оксидная пленка, которая образуется на поверхности алюминия и химически не активна, а также дополнительная антикоррозионная подготовка радиаторов.

Таким образом, можно выделить следующие достоинства алюминиевых радиаторов:

— оптимальная цена; — высокая теплоотдача; — большая площадь проходного сечения межколлекторных трубок; — элегантный дизайн; — малый вес секции; — высокое рабочее давление.

Есть и недостатки у таких радиаторов:

— возникновение коррозии при некачественном теплоносителе в центральных системах отопления; — необходимость удалять воздух из верхнего коллектора с помощью воздухоотводного клапана.

Среди популярных производителей алюминиевых радиаторов выделяются следующие:

Brixis (Италия)

Tenrad (Германия)

Radena (Италия)

Warma (Китай)

Maxterm (Китай)

October (Китай)

Evolution (Китай) – радиаторы, предназначенные для отопления жилых, административных помещений и коттеджей. Отдельные секции также изготавливаются методом литья под давлением и собираются с помощью стальных ниппелей. Радиаторы Evolution – это качественные радиаторы по низкой цене. Теплоотдача одной секции составляет 170 Вт, рабочее давление – 16 атм., производитель дает гарантию на продукцию – 10 лет.

Представленные на нашем сайте алюминиевые радиаторы можно купить оптом в Екатеринбурге, Тюмени, Сургуте, Челябинске и других городах УрФО. Надеемся, что стоимость и сроки поставки Вас приятно удивят.

голоса

Рейтинг статьи
