Провод пугв

ПуГВ, ПуГВВ, ПуВ, ПуГВнг(В)-LS – популярные установочные провода

Провода ПуГВ, ПуГВВ, ПуВ, ПуГВнг(В)-LS представляют собой подгруппу установочных проводов, широко используемых для монтажа электрооборудования. Собственно, хорошее представление о назначении этого вида кабельно-проводниковой продукции дает расшифровка аббревиатуры в названиях: общая часть (Пу) расшифровывается как «провод установочный» (то есть, нередко используемое выражение «кабель ПуГВ» не совсем корректно), буква «Г» появляется в названии проводов с гибкой токоведущей жилой, буква «В» указывает на наличие изоляции из поливинилхлоридного пластиката; наконец маркировка и LS (от английского «low smoke») означает, что кабель не распространяет горение и имеет пониженное дымо- и газовыделение.

Провода данной группы соответствуют требованиям ГОСТ 31947-2012, токопроводящие жилы изготавливаются из медной отожженной проволоки (класс 1, 2 или 5 по ГОСТ 22483).

ПуВ – провод одножильный с медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки. Предназначен для прокладки в стальных трубах, коробах, на лотках для монтажа электрических цепей.

ПуГВ – провод одножильный с гибкой медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки. Предназначен для прокладки в стальных трубах, коробах, на лотках для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.

ПуГВВ – провод одножильный, с гибкой медной жилой, с изоляцией и оболочкой из поливинилхлоридного пластиката. Предназначен для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.

ПуГВнг(В)- LS- провод одножильный, с гибкой медной жилой, с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, без оболочки. Провод отличается низким дымо- и газовыделением, не распространяет горение.

Номинальный наружный диаметр и расчётная масса проводов ПуВ, ПуГВ, ПуГВВ

Номинальное сечение токопроводящей жилы, мм2	Номинальный диаметр провода, мм	Расчетная масса 1 км провода, кг
ПуВ	ПуГВ	ПуГВВ	ПуВ	ПуГВ	ПуГВВ
0,50	2,0	2,1	–	8,0	8,58	–
0,75	2,2	2,4	–	10,6	11,5	–
1	2,3	2,5	–	13,3	14,1	–
1,5	2,8	3,1	–	19,5	20,6	–
2,5	3,4	3,9	–	30,8	34,5	–
4	3,9	4,6	–	45,7	49,6	–
6	4,4	4,9	–	65,2	70,2	–
10	5,6	6,5	8,10	108	113	141
16	7,1	7,9	9,68	174	178	215
25	8,8	10,0	11,7	268	278	326
35	9,9	11,0	13,2	363	367	428
50	11,7	13,3	15,3	499	519	587
70	13,4	15,4	17,4	691	708	785
95	15,7	17,6	19,6	957	966	1053

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 — 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 — +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица — технические характеристики провода ПВ 3 (диаметр, масса — вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 «Жилы токопроводящие для кабелей, проводов и шнуров» — ссылка на ГОСТ

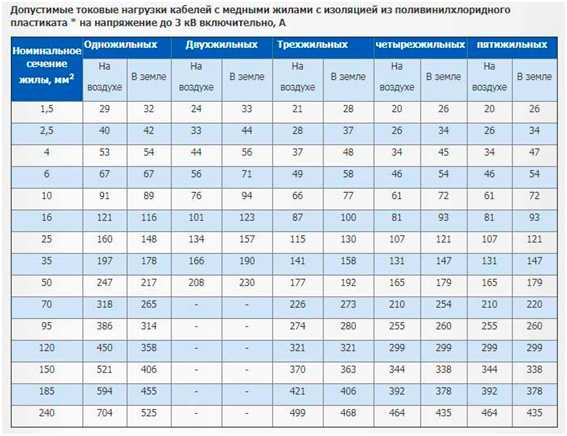

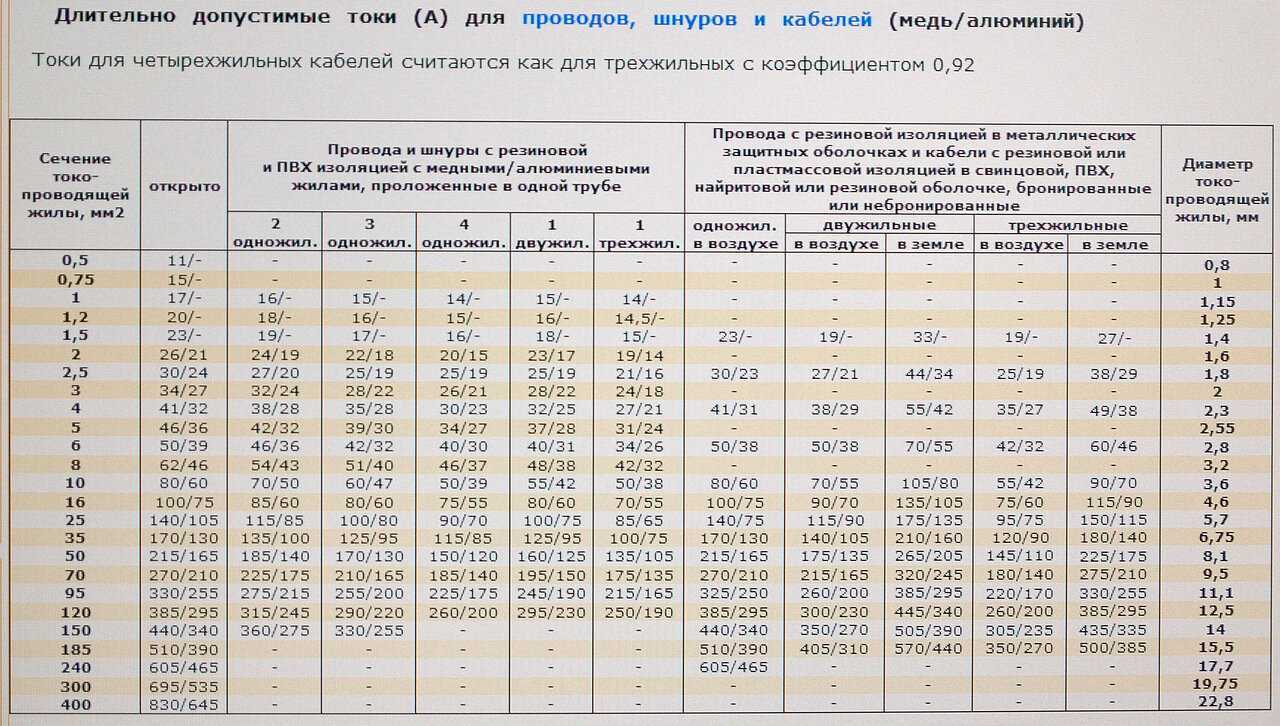

Таблица 2 — максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта. Должна быть этикетка на упаковке и маркировка на самом кабеле Читайте отзывы, выбирайте только проверенных производителей  (о производителях см

далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Что означает ПВ на проводе, расшифровка

Согласно утратившему силу ГОСТ 6323-79 провода маркируются по буквенным и цветовым обозначениям, расшифровываются буквенные значения следующим образом:

1. Буква П – провод
2. Буква В – винил (поливинилхлорид), изоляция
3. Цифра 3 – класс по гибкости от 1 до 6. (По мере увеличения числа, увеличивается гибкость, пв1 имеет одну жилу, соответственно, обладает наименьшей гибкостью)

Например, ПВ-3 1х0,75-0,38 говорит о том, что это гибкий провод в виниловой изоляции, имеющий одну жилу с площадью сечения 0,75мм², способный пропускать через себя до 0,38 кВ электроэнергии, для ПуГВ аналогично. Так-как это одножильный провод, чаще  его обозначают следующим образом — ПВ-3-5, это также означает, что в нем одна жила площадью 5мм² (цифра 0,75, 1,5, 2,5, 3, 5 и т. д — номинальное сечение, для каждого провода свое, см. таблицу ниже).

Важно! ПВ одножильные, многожильный вариант провода называется ПВС, ПУГНП/ПУГСП

Согласно ГОСТ 31947-2012

1. Буквы ПУ – провод установочный
2. Г – гибкий
3. В – винил или поливинилхлорид соответственно

(ПВ, ПуГВ, пув одно и тоже)

Рис.1 — Расшифровка обозначения проводов

Основным отличием проводов ПВ, ПуГВ по новому ГОСТу является то, что он не может применяться для монтажных работ, его использование возможно только в электроустановках.

Важно! основное отличие ПВ 6 от ПВ 3 является повышенная гибкость, она достигается за счет большего количества медной проволоки в сечении кабеля. Одинаковые по сечению провода по проводимости абсолютно равны

Сопротивление тонкопроволочных проводников нв 6 немного меньше, соответственно потер передачи электричества меньше.

Производство тонкопроволочных изделий дороже обычных, поэтому разница еще и в стоимости.

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

Сечение	Диаметр отдельной проволоки, мм
2,5	0,43
4	0,53
6	0,65
10	0,82
16	0,65
25	0,82
35 и 50	0,69

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2	Номинальная толщина изоляции, мм	Минимальная толщина изоляции, мм	Максимальный наружный диаметр, мм
0,75	0,6	0,44	2,6
1,0	0,7	0,53	2,8
1,5	0,7	0,53	3,1
2,5	0,8	0,62	3,9
4	0,8	0,62	4,4
6	0,8	0,62	4,9
10	1,0	0,8	6,4
16	1,0	0,8	8,0
25	1,2	0,98	9,8
35	1,2	0,98	11,0
50	1,4	1,16	13,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

Обозначение	Цвет
Белый, натуральный или серый	Б
Желтый или оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	З
Коричневый	Кч
Черный	Ч
Желто-зеленый	З-Ж

При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Как правильно использовать провод?

Во время наружной прокладки ПуГВ его обязательно стоит помещать в гофрированные трубки или кабельные каналы. Это необходимо для исключения возможности растрескивания изоляции под воздействием ультрафиолетовых лучей, а также для предотвращения механических повреждений. Следует помнить, что при прокладке провода температура окружающей среды должна быть не ниже -15 оС. Если данный показатель будет ниже, то кабель потеряет свою прочность. Игнорирование этого правила может привести повреждениям изоляции при сгибании.

Важно! При прокладке трасс необходимо следить за радиусом изгиба провода. Она должна быть не менее 5 наружных диаметров провода, который учитывается вместе с изоляцией. Радиус изгиба

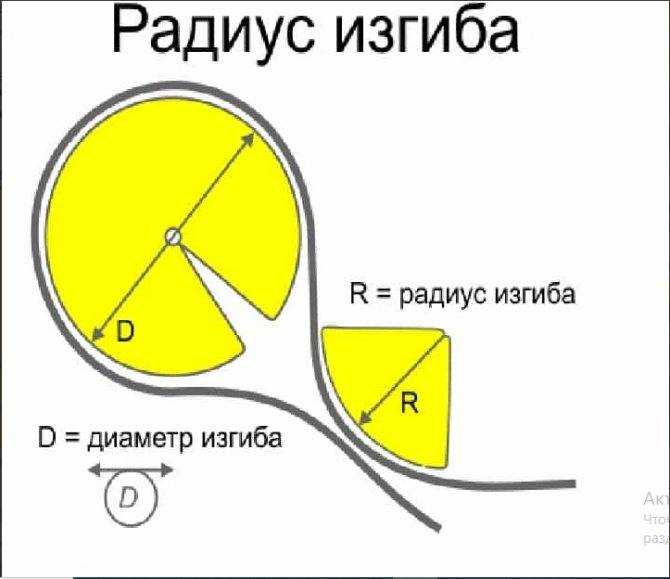

Радиус изгиба

Обратите внимание на советы по выбору:

• В первую очередь необходимо осмотреть кабель, и убедиться в отсутствии механических повреждений и дефектов, а также, в том, что сечение совпадет с заявленным значением.
• При помощи обычного мультиметра можно с легкостью проверить сопротивление.
• Через каждые 500 мм на провод нанесена маркировка, в которой указаны его тип, завод-изготовитель и дата производства.

Вам это будет интересно Особенности проводов для электропроводки

Важно! В случае, если кабель продается в бухте, то на нее должна быть нанесена следующая информация: дата производства, масса бухты, длина изделия, ярлык с маркой производителя и штамп контроллера. Маркировка. Маркировка

Маркировка

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.

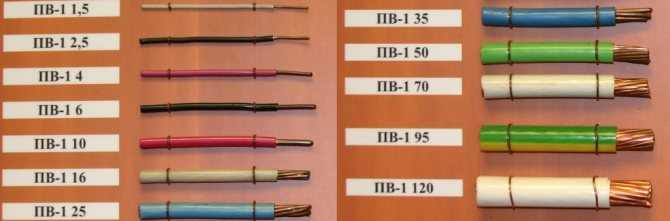

Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Вам это будет интересно Особенности обмотки кабеля

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

• Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
• Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
• Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
• Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.

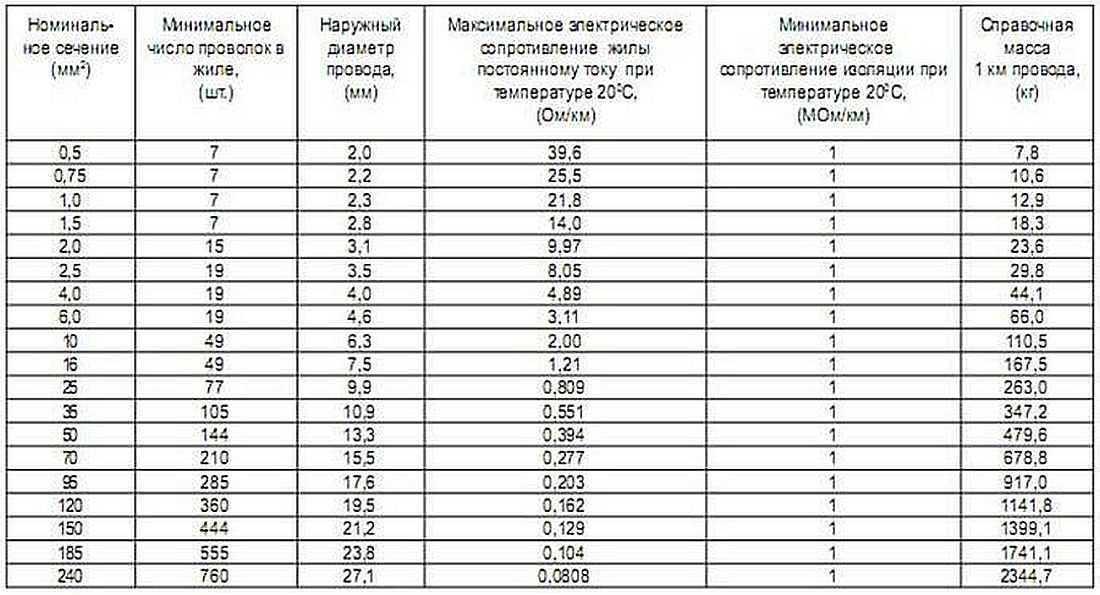

Номинальное сечение (мм2)	Минимальное число проволок в жиле (шт.)	Наружный диаметр провода (мм)	Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км)
0,5	7	2,0	39,6
0,75	7	2,2	25,5
1	7	2,3	21,8
1,5	7	2,8	14,0
2,0	15	3,1	9,97
2,5	19	3,5	8,05
4,0	19	4	4,89
6,0	19	4,6	3,11
10	49	6,3	2,0
16	49	7,5	1,21
25	77	9,9	0,809
35	105	10,9	0,551
50	144	13,3	0,394
70	210	15,5	0,277
95	285	17,6	0,203
120	360	19,5	0,162
150	444	21,2	0,129
185	555	23,8	0,104
240	760	27,1	0,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

• Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
• Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
• Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Технические характеристики

Начнем с того, что в основе производства провода ПуГВ лежит ГОСТ 6323-79. Именно в этом стандарте обозначены технические характеристики изделия. Вот только некоторые из них:

• это многожильная конструкция (медная) с поливинилхлоридной оболочкой в качестве изоляции;
• его можно использовать в различных сетях, где протекает переменный или постоянный ток;
• при этом он может выдерживать переменное напряжение величиною 450-750 вольт с частотою до 400 герц, или постоянное напряжение величиною до 1000 вольт;
• эксплуатироваться провод ПуГВ может при достаточно экстремальных температурах: низший показатель – это минус 50С, высший – это плюс 70С;
• относительная влажность среды, в которой провод будет эксплуатироваться, не должна превышать 98%;
• при этом допускается, что сам провод может нагреваться до +70С;
• а вот монтажные работы с ним можно проводить при температуре не ниже минус 15С, это связано с техническими характеристиками изоляционной оболочки, которая при низких минусовых температурах становится менее эластичной;
• очень важный момент – это пожарная безопасность кабельного материала, ПуГВ за счет полимерной изоляции не поддерживает горение, к тому же сама оболочка может подвергаться нагреву до +160С;
• радиус изгиба – пять внешних диаметров;
• высокая устойчивость к механическим и особенно ударным нагрузкам;
• гарантийный срок эксплуатации – 15 лет.

Необходимо отметить, что провод ПуГВ выпускается сегодня в большом ассортименте в плане цветового оформление. Это, во-первых, облегчает монтажный процесс. Во-вторых, упрощает обслуживание и ремонт кабельной электрической разводки. Запутаться в сложных схемах, где использовался провод ПуГВ, очень сложно, в принципе, практически невозможно.

Кстати, что касается расцветки. У каждого производителя может быть свой цветовой набор, который ГОСТом не ограничивается. Но у всех есть обязательно провода для заземляющих контуров – цвет желто-зеленый. Многие заводы выпускают двухцветные провода.

Обозначение маркировки

Начнем с расшифровки аббревиатуры. Вопросы могут возникнуть из-за дополнительных цифр, которые добавляют после двух основных заглавных букв. Приступим:

1. Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
2. Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
3. Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.

Провода делятся на две основные категории – установочные и монтажные. К первым относятся изделия, которые допустимо использовать в течение продолжительного срока на одном и том же месте. Речь идет, к примеру, об установке розетки, выключателя и т. п. Монтажный провод предназначен для многократного применения и временного подключения различного оборудования.

Логично, что более гибкий кабель следует называть монтажным, в то время как изделие пожестче – установочным. Для примера, ПВ1 – установочный провод, который не рекомендуется постоянно перемещать и использовать в разных местах, ПВ3 – монтажный.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Провод ПуГВ: характеристики и области применения

Провод ПуГВ – один из лучших проводников для прокладки сложных силовых и коммуникационных сетей, обладающий прекрасной гибкостью и надежной полихлорвиниловой оболочкой с цветовым маркированием. Провод в основном применим для стационарной скрытой от прямого воздействия солнечных лучей проводки внутри промышленных, офисных и бытовых помещений. Отличные технические характеристики провода ПуГВ с повышенной способность к изгибу малым радиусом позволяет его использовать с высокой эксплуатационной надежностью в местах сложной коммуникации.

Технические характеристики провода ПуГВ

Эксплуатационная надежность и отличительные технические характеристики провода ПуГВ обеспечиваются соответствием проводника ГОСТу 6323-79 с параметрами:

Конструктивно провод ПуГВ представляет собой многопроволочный одножильный токопроводник с защитной полимерной изоляцией (ПВХ).

Провод рассчитан на номинальное рабочее напряжение до 450/750 В переменного тока частотой до 400 Гц или на постоянный ток с пиковым рабочим напряжением до 1000 В, что позволяет использовать проводник в электросетях бытового назначения или в промышленных высоковольтных сетях.

Рабочий диапазон окружающей среды может колебаться в пределах от -50 до +70 градусов при относительной влажности до 98%, при этом допускается разогрев проводника до рабочей температуры около 70 градусов. Несмотря на широкий рабочий диапазон температур, рекомендуется не проводить монтаж провода при снижении температуры окружающей среды ниже -15 градусов из-за снижения эластичности полимерной защитной оболочки.

Полимерная оболочка провода ПуГВ способна выдерживать кратковременный разогрев до температуры не более 160 градусов, не поддерживает горения и устойчива к воспламенению, что относит провод к пожаробезопасному классу в соответствии с ГОСТом Р 53315-2009 – О1.8.2.5.4.

Провод ПуГВ устойчив к механическим, вибрационным и акустическим воздействиям и обладает повышенной гибкостью с минимальным радиусом изгиба 5 наружных диаметров. Для облегчения составления сложных схем электропроводки провод выпускается в разной цветовой защитной оболочке, что позволяет маркировать фазы тока или использовать его в управляющих и коммуникационных блоках промышленного оборудования. Цвет изоляции в соответствии с нормативными документами может быть белым, серым, желтым, оранжевым, фиолетовым, красным, розовым, голубым, синим, зеленым, черным, коричневым, желто-зеленым, а также свешанной расцветкой в зависимости от ассортимента производителя. Гарантированный минимальный срок службы провода составляет не менее 15 лет.

Сфера применения провода ПуГВ

1. Провод ПуГВ относится к кабельной продукции многофункционального назначения и применения, т.к. его ассортимент имеет сечения провода от 0,5 мм2 до 400 мм2, что позволяет использовать данный провод, как в коммуникационных схемах, так и в качестве силовых электрических магистралей.
2. В случаях необходимости организации проводки вне помещений провод рекомендуется укладывать в полимерные или стальные трубы, короба, лотки и другие специализированные колодцы, т.к. полихлорвиниловый материал защитной оболочки обладает «старением» под воздействием ультрафиолета.
3. Оптимальным применением провода ПуГВ принято считать организацию коммуникационных и силовых электрических сетей под штукатуркой, в строительных колодцах и каналах, в монолитном бетоне и кирпичной кладке, а также при организации подвесных электрических сетей внутри помещения.

Где используют ПУВ/ПУГВ

Области применения ограничены, их суть указана в расшифровке маркировки провода ПУВ. Сроки эксплуатации достигают 20 лет при соблюдении правил монтажа, транспортировки, хранения. Что дает достаточную долговечность функционирования бытового, промышленного оборудования без капитального ремонта.

Варианты:

• подключение осветительных приборов;
• электрификация кондиционеров, конвекторов;
• промышленные станки.

Этот тип кабеля используют для подводки электричества внутрь помещений от распределительных щитков, коробок, автоматических выключателей. И чаще покупают его гибкий, многопроволочный вариант — провод ПУГВ (буква «Г» в расшифровке аббревиатуры означает такую характеристику).
