Электрические трехпозиционные переключатели

Кулачковые переключатели — любые задачи им под силу

Зачастую, словосочетание «эффективное решение», вызывает ассоциацию с неким технически сложным аппаратом или устройством

Однако существуют технически простые и, что важно, надежные аппараты, на базе которых можно создавать эффективные решения. Речь в сегодняшней статье пойдет о кулачковых переключателях

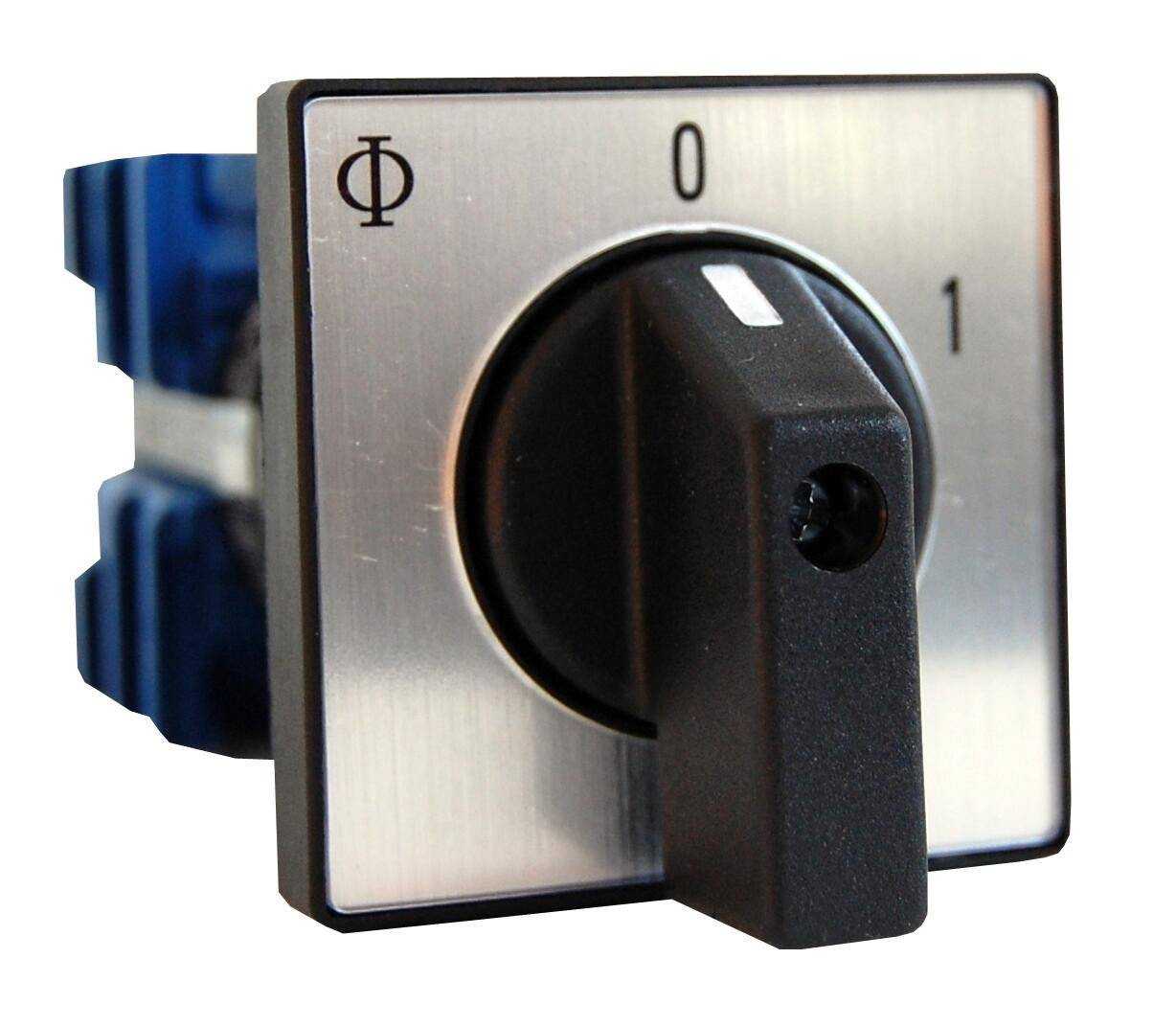

Что такое кулачковый переключатель?

Согласно ГОСТ, кулачковый переключатель – это аппарат для цепей управления, снабженный органом управления (рукояткой или ключом), приводимым в действие вращением.

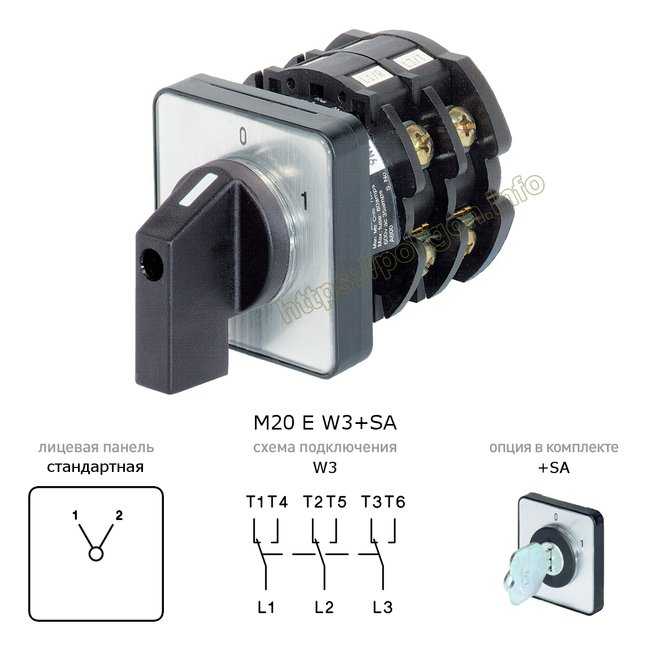

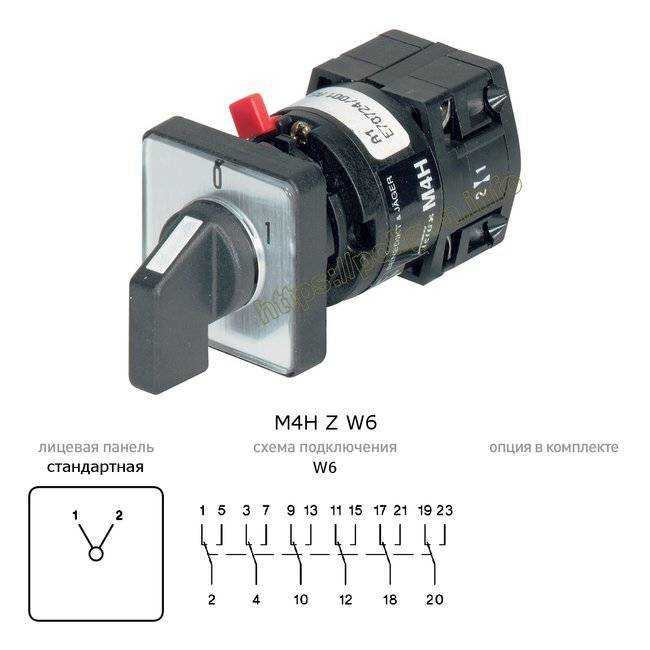

Устройство кулачкового переключателя серии 4G

Как видно из рисунка и описания составляющих элементов, устройство кулачкового переключателя довольно простое и понятное. Сам аппарат содержит минимум движущихся частей, что обеспечивает максимальную надежность производимых им операций.

Основной движущийся элемент — вал не должен изгибаться или скручиваться при повороте рукоятки управления. Только металлические валы, например стальные, обладают необходимым показателем жесткости на кручение и обеспечивают надежное переключение групп контактов

Это свойство особенно важно при управлении электродвигателем, т. к

пластиковые валы могут изгибаться, и несколько групп контактов могут одновременно оказаться в положении, которое создаст аварийную ситуацию.

Не менее важной составляющей надежной и долговечной работы кулачкового переключателя является высокое качество контактных материалов. Так, контакт из серебряного сплава, устойчивый к воздействию электрической дуги, обеспечивает высокие показатели коммутационной износостойкости

Где применяются кулачковые переключатели?

Основные сферы применения аппаратов:

Более подробно рассмотрим последний пункт в этом списке. Так, например, для измерения фазных и межфазных величин напряжения можно применить один 7-ми позиционный кулачковый переключатель и один вольтметр. Это решение может заменить установку целых 6 отдельных вольтметров! Согласитесь, это решение удобнее в монтаже, а также экономит не только деньги, но и место в щите.

Также находят применение кулачковые переключатели с желтой фронтальной панелью и красной рукояткой в щитах аварийного управления.

Стоит отметить, что кулачковые переключатели становятся удобной заменой выключателей нагрузки там, где необходима коммутация большого количества контактов и положений.

Кулачковые переключатели применяются не только в традиционных решениях для сокращения количества измерительных и прочих устройств вторичных цепей. Они с успехом решают и современные задачи, примером которой может служить организация байпас-схемы (от англ. bypass — обход).

В традиционном понимании байпас предполагает обход какого-либо элемента или части электрической схемы. Допустим, что питание вашего дома или загородного коттеджа осуществляется от сети, а также имеется резервный источник питания ИБП (источник бесперебойного питания). В нормальном режиме работы весь дом питается от сети, а при пропадании напряжения в качестве резервного источника питания выступает ИБП. В случае, если необходимо вывести часть схемы с ИБП в ремонт, вы вручную переключаете схему при помощи ключа или просто повернув рукоятку кулачкового переключателя в положение 2. Затем, вытащив ключ или установив навесной замок (зафиксировав положение кулачкового переключателя), без риска попасть под напряжение, ремонтируете источник бесперебойного питания.

Кулачковый переключатель, являясь простым и в то же время надежным аппаратом, позволяет создавать как традиционные, так и современные эффективные решения.

Современные производители предлагают решения с повышенной степенью защиты IP65, которые могут применяться как на улице, так и в тяжелых условиях промышленных предприятий, а также проявляют индивидуальный подход к своим клиентам, предлагая изготовление кулачковых переключателей по нестандартным схемам заказчиков.

Назначение и область применения

Сварочный аппарат с кулачковым переключателем

Устройство активно используется в следующих целях:

• Включение и выключение привода рабочего сегмента секционного разъединителя, которым оснащены трансформаторные подстанции.
• Управление сложными конструкциями и целыми системами, которые приводятся в действие при помощи однофазных и трехфазных двигателей, изменение направления вращательного элемента, для соединения обмоток двигателей переменного тока.
• Осуществляется переключение режимов работы нагревательных элементов или оборудования в целом.
• Сигнализации и управления в оперативных целях.
• Обеспечение требуемого соединения элементов сопротивления.
• В виде переключателя рабочих положений в электрическом сварочном аппарате.

Устройство достаточно многофункциональное, поэтому нашло применение не только в промышленном производстве, но и в быту, объектах электроснабжения и водоснабжения. Также кулачковый переключатель активно эксплуатируется в сельском хозяйстве для управления оборудованием. Если постараться, с помощью такого переключатели можно организовать байпасное подключение.

Кулачковые переключатели имеют довольно обширный перечень преимущественных особенностей. Отдельного внимания заслуживает качество и безопасность коммутации, а также стойкость к высоким нагрузкам.

Разработчики выделяют немало времени, сил и финансов для изобретения подобного оборудования, но предназначенного для работы в неблагоприятных условиях, например, во влажной среде или при критических температурных отметках (запредельно низкие или высокие температуры). Также можно изготовить кулачковые переключатели по индивидуальным заказам, учитывая цели и задачи заказчика.

Как подключить

Приведем пример реализации схемы управления освещением с двух мест, используя для этого переключатели Легранд (Legrand). Этот производитель выпускает надежные бытовые модели серии Cariva и Valena, цена которых ненамного отличается от стоимости обычных выключателей.

Прежде чем купить переключатели, обратите внимание на различные исполнения, они могут быть как для скрытой, так и открытой проводки, а также с подсветкой и индикацией положения на коробке (корпусе). Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник)

Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник)

Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник).

Схематическая реализация поставленной задачи показана на рисунке ниже.

Схематическое изображение установки двойного управления освещением

Синим цветом обозначен нулевой провод, красным – фаза. Заметим, что все коммутации должны выполняться именно с фазой.

Как подключается одноклавишный коммутатор, видно на нижнем рисунке.

Схема монтажа двух одноклавишных переключателей Legrand

Подключение коммутаторов для управления с трех мест выглядит следующим образом.

Подключение для управления освещением из трех разных мест

Как видите, одноклавишный или двухклавишный выключатель на два направления подключить не сложно, при этом он поможет сделать управление освещением в вашей квартире более комфортным.

Использование в быту

Трехпозиционный переключатель EKF Basic Есть множество вариантов применения трехпозиционных переключателей на 220в в промышленности и быту:

• управление светом и трансформаторными подстанциями;
• переключение программ функционирования электросварочного, нагревательного и иного производственного оборудования;
• манипуляции с режимами электрических двигателей;
• дистанционное управление асинхронными электромоторами;
• автоматический ввод резерва;
• коммутация в щитковых устройствах.

Также эти изделия используются для электроснабжения подстанций, например, в заземляющих конструкциях, коммутировании измерительных приборов.

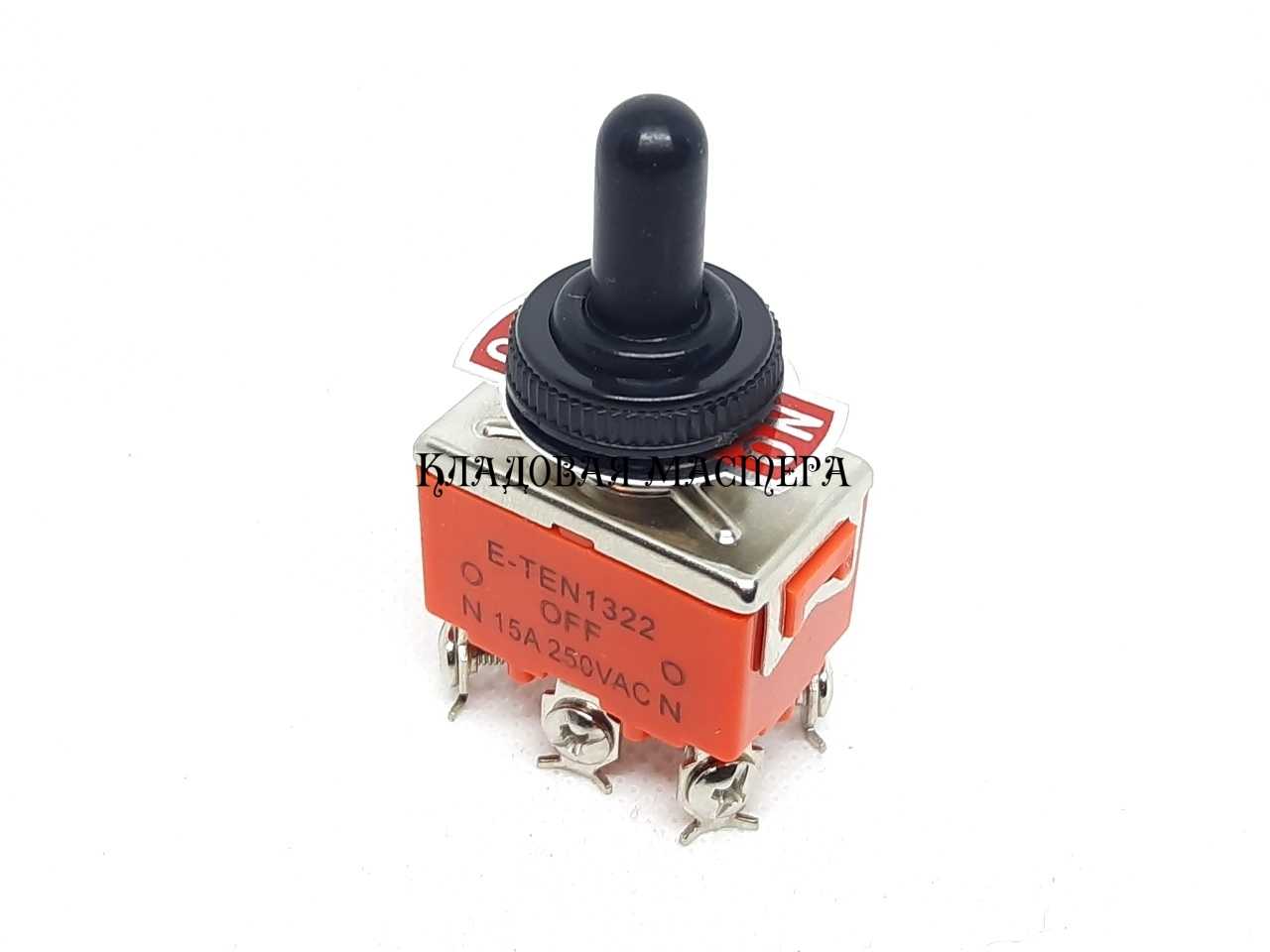

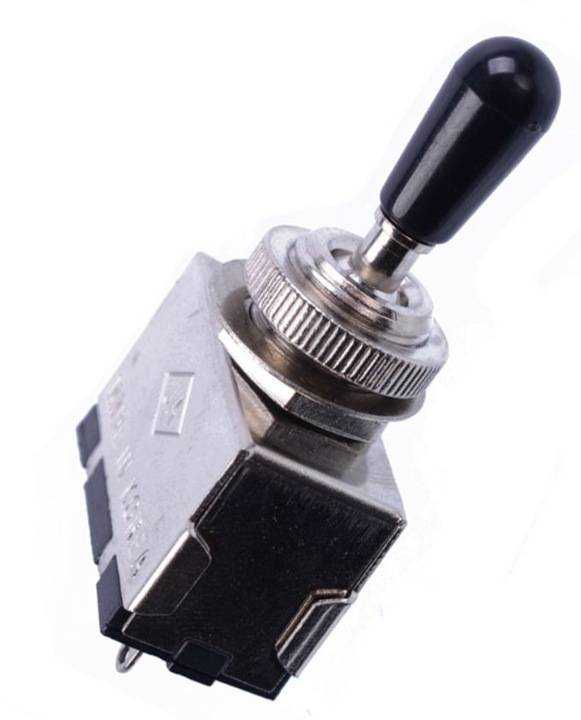

Разновидности трехпозиционных переключателей

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ, исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения – пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Перекидные рубильники

Перекидной рубильник 4-х полюсный 63А АВаТар

Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название “перекидной”. Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

Конструкция устройства представлена:

• герметичным корпусом;
• подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
• дугогасительной камерой, но есть рубильники без нее;
• клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

1. На контакт № 1 подсоединяется основное энергоснабжение.
2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

1. Вводить электросеть нужно через 4 клеммы.
2. На 4 клеммы подкидывается генератор.
3. На 4 клеммы подсоединяется нагрузка.

Варианты подключения

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

Схема управления тремя светильниками.

При подключении через распредкоробку топология монтажа выглядит так:

Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

• трехжильный кабель от распределительного щита;
• три кабеля по три проводника к каждому потребителю;
• четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет. Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления

Это вопрос безопасности эксплуатации

Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.

Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

• проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
• каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

• кабели в 3 жилы от распредщита до коробки (две, если нет PE);
• пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

В видео наглядно на примере показана схема подключения.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях

Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение. При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении

Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение. При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

Принципы подключения следующие:

1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

Перекрестный

1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
4. От второго проходного выключателя ведется кабель для подсоединения ламп.
5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Ошибки при подключении

При подключении бывают недочеты

Важно их не допускать. В противном случае возникнет опасность короткого замыкания

• Распространенная ошибка при подключении трехклавишника – когда при работе розетки выключатель не срабатывает. Причина скрывается в путанице фазы и нуля на розетке. Перемычка запускается не на общую клемму, а на фазу. Последняя оказывается на нуле. Индикаторной отверткой необходимо проверить направление проводника.
• При замене блока переключателя стоит проверять напряжение на проводах. Правило не подходит для монтажа на новом участке. Специалисты заводят фазы на розетку и переключатель. В блоке при этом окажутся сразу 2 питания. Данная схема тройного электровыключателя вызовет короткое замыкание.
• Свет не горит на 2 клавишах до включения третьей. При ее активации все функционирует исправно. Проблема в неверном присоединении жилы. Она направлена на выходной контакт последней клавиши, а должна на общий вход. Чтобы исправить ошибку, требуется проверка отверткой с индикаторами.
• При замене отслуживших блоков на новые возникают проблемы. Проверка напряжения на контактах показывает все фазы. Свет загорается на всех контурах сразу. Переключатель разрывает ноль вместо фазы. Промахнуться мог как электрик, так и кто-то иной. Он перекинул жилы в счетчике или щитке на чужую квартиру.
• Индикаторы контактов светятся из-за вкручивания лампочек в патроны. Цепь замкнута нитью накаливания. После выкручивания ламп надо проверить проводники. Свечение пропадет, если отыскать общий нуль и подкинуть на центральный контакт нового прибора.
• Подключение в блоке одной клавишей производить нельзя. Способ является удобным, но он ошибочный. Через контакты розетки подключают нагрузку. В качестве примера можно привести фен 1,5–2 кВт.

Подробнее об ошибках при подключении стоит посмотреть в видео:

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются. Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы. Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

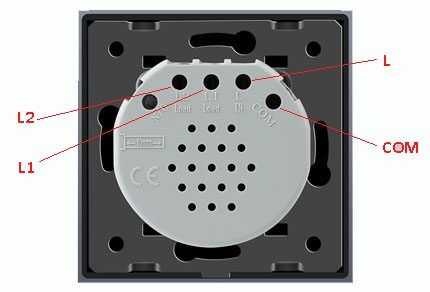

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт. Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

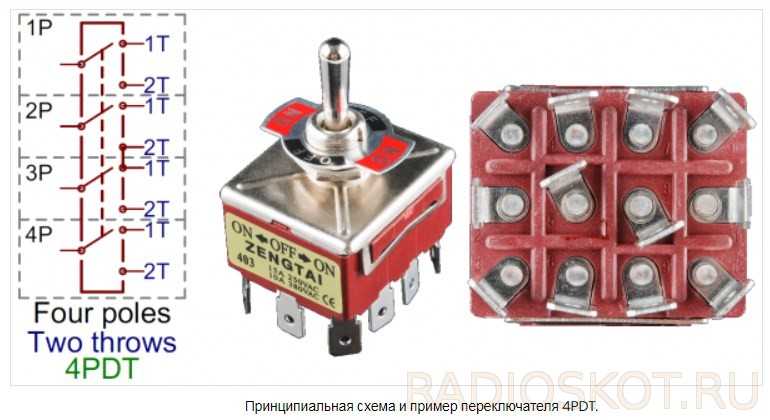

Многополюсные переключатели

Переключатели с большим количеством полюсов не очень распространены, но доступны во многих удивительных конфигурациях. Они описываются аналогично однополюсным или двухполюсным выключателям / переключателям цепи, с заменой первой буквы (S или D) числовым обозначением. Так можно представить, например, переключатель 4PDT, который может управлять четырьмя отдельными цепями с двумя положениями на цепь. Пример такого переключателя вместе со схемой показан на рисунке далее.

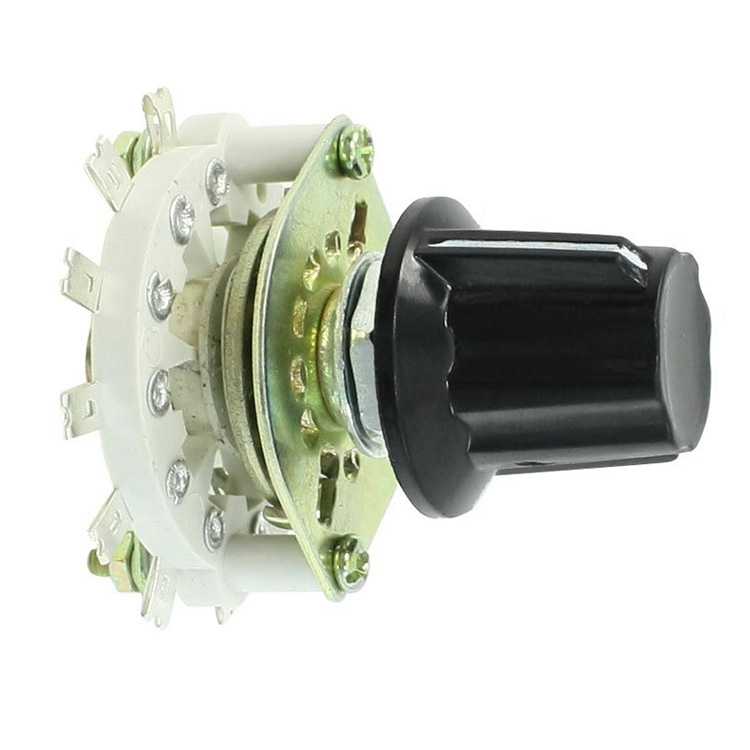

Аналогичная ситуация и с переключателями с большим количеством позиций. Если четырехконтурный переключатель можно установить, например, в одно из четырех положений, он будет обозначен как 4P4T. Как будет выглядеть переключатель SP12T? Это может быть поворотный переключатель (типа галетный), у которого 1 полюс 12 положений.

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название	Количество полюсов	Номинальный ток А	Число коммутаций	Степень защиты
220В	380В
ПВ1-16-М3	1	16	10	1	IP00
ПВ2-16-М3	2	16	10	1	IP00
ПВ3-16-М3	3	16	10	1	IP00
ПВ2-40-М3	2	40	25	1	IP00
ПВ3-40-М3	3	40	25	1	IP00
ПВ4-40-М3	4	40	25	1	IP00
ПВ2-100-М3	2	100	60	1	IP00
ПВ3-100-М3	3	100	60	1	IP00
ПВ4-100-М3	4	100	60	1	IP00
ПВ1-16-М1 IP56 пластик	1	16	10	1	IP56
ПВ2-16-М1 IP56 пластик	2	16	10	1	IP56
ПВ3-16-М1 IP56 пластик	3	16	10	1	IP56
ПВ2-40-М1 IP56 пластик	2	40	25	1	IP56
ПВ3-40-М1 IP56 пластик	3	40	25	1	IP56
ПВ4-40-М1 IP56 пластик	4	40	25	1	IP56
ПВ2-100-М1 IP56 пластик	2	100	60	1	IP56
ПВ3-100-М1 IP56 пластик	3	100	60	1	IP56
ПВ4-100-М1 IP56 пластик	4	100	60	1	IP56
ПП1-16-H2-М3	1	16	10	2	IP00
ПП2-16-H2-М3	2	16	10	2	IP00
ПП3-16-H2-М3	3	16	10	2	IP00
ПП4-16-H2-М3	4	16	10	2	IP00
ПП2-40-H2-М3	2	40	25	2	IP00
ПП3-40-H2-М3	3	40	25	2	IP00
ПП4-40-H2-М3	4	40	25	2	IP00
ПП2-100-H2-М3	2	100	60	2	IP00
ПП3-100-H2-М3	3	100	60	2	IP00
ПП4-100-H2-М3	4	100	60	2	IP00
ПП2-16-H2-М2 IP56 пластик	2	16	10	2	IP56
ПП3-16-H2-М2 IP56 пластик	3	16	10	2	IP56
ПП4-16-H2-М2 IP56 пластик	4	16	10	2	IP56
ПП2-40-H2-М2 IP56 пластик	2	40	25	2	IP56
ПП3-40-H2-М2 IP56 пластик	3	40	25	2	IP56
ПП4-40-H2-М2 IP56 пластик	4	40	25	2	IP56
ПП2-100-H2-М2 IP56 пластик	2	100	60	2	IP56
ПП3-100-H2-М2 IP56 пластик	3	100	60	2	IP56
ПП3-16-H3-М3	3	16	10	3	IP00
ПП3-40-H3-М3	3	40	25	3	IP00
ПП4-40-H3-М3	4	40	25	3	IP00
ПП2-100-H3-М3	2	100	60	3	IP00
ПП3-100-H3-М3	3	100	60	3	IP00
ПП4-100-H3-М3	4	100	60	3	IP00
ПП2-16-H3-М2 IP56 пластик	2	16	10	3	IP56
ПП3-16-H3-М2 IP56 пластик	3	16	10	3	IP56
ПП4-16-H3-М2 IP56 пластик	4	16	10	3	IP56
ПП2-40-H3-М2 IP56 пластик	2	40	25	3	IP56
ПП3-40-H3-М2 IP56 пластик	3	40	25	3	IP56
ПП4-40-H3-М2 IP56 пластик	4	40	25	3	IP56
ПП2-100-H3-М2 IP56 пластик	2	100	60	3	IP56
ПП3-100-H3-М2 IP56 пластик	3	100	60	3	IP56
ПП1-16-H4-М3	1	16	10	4	IP00
ПП2-16-H4-М3	2	16	10	4	IP00
ПП3-16-H4-М3	3	16	10	4	IP00
ПП4-16-H4-М3	4	16	10	4	IP00
ПП2-40-H4-М3	2	40	25	4	IP00
ПП3-40-H4-М3	3	40	25	4	IP00
ПП4-40-H4-М3	4	40	25	4	IP00
ПП2-100-H4-М3	2	100	60	4	IP00
ПП3-100-H4-М3	3	100	60	4	IP00
ПП4-100-H4-М3	4	100	60	4	IP00
ПП2-16-H4-М2 IP56 пластик	2	16	10	4	IP56
ПП3-16-H4-М2 IP56 пластик	3	16	10	4	IP56
ПП4-16-H4-М2 IP56 пластик	4	16	10	4	IP56
ПП2-40-H4-М2 IP56 пластик	2	40	25	4	IP56
ПП3-40-H4-М2 IP56 пластик	3	40	25	4	IP56
ПП4-40-H4-М2 IP56 пластик	4	40	25	4	IP56
ПП2-100-H4-М2 IP56 пластик	2	100	60	4	IP56
ПП3-100-H4-М2 IP56 пластик	3	100	60	4	IP56
ПП3-16-P-М3	3	16	10	Реверсивный	IP00
ПП3-40-P-М3	3	40	25	Реверсивный	IP00
ПП3-100-P-М3	3	100	60	Реверсивный	IP00
ПП3-16-P-М2 IP56 пластик	3	16	10	Реверсивный	IP56
ПП3-40-P-М2 IP56 пластик	3	16	10	Реверсивный	IP56
ПП3-100-P-М2 IP56 пластик	3	100	60	Реверсивный	IP56

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Схема подключения

Типовые схемы подключения

Приобретая кабели для монтажа трехпозиционного устройства, необходимо учитывать максимальные значения рабочего тока в электроцепи. Если диаметр проводников превышает 6 мм2, для них покупают специальные наконечники. Менее толстые провода разрешается подключать напрямую к прибору, используя паяние или кольцевое разделывание.

Типовые схемы, подходящие для того или иного устройства, в том числе схема подключения переключателя с трех разных мест, приводятся в прилагающейся к нему технической документации. Некоторые из трехпозиционных изделий можно подключить не только на 3 полюса, но и на 1, 2 или 4 (возможное количество полюсов указывается в паспорте устройства). На вводе в квартиру устройство ставят в месте отвода от общего фазного проводника и нуля, чтобы отделить квартирную линию от генеральной магистрали. Производить монтаж выключателя и его последующую настройку можно только при выключенном электричестве. Современные изделия, рассчитанные на использование в квартирных щитах, обычно предполагают монтаж на DIN-рейку в 35 мм. Зажимы клемм у них маркируются цифрами, что позволяет избежать путаницы в процессе монтажных работ. После установки прибор, а также прилежащие контактные соединения необходимо чистить сухой ветошью хотя бы раз в 6 месяцев, предварительно обесточив сеть.

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

• подключение кабеля к трехклавишнику;
• соединение проводов в коробке;
• проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.
