Как увеличить тягу в дымоходе своими руками: выявление дефекта, способы устранения и прочее

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

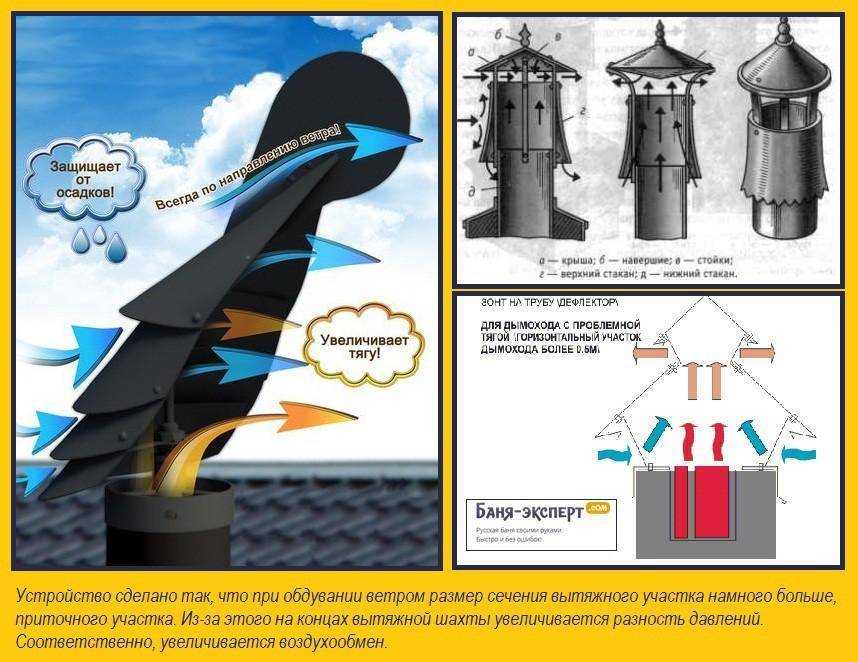

Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

дефлектор ЦАГИ;
круглое приспособление;
тарельчатый тип;
в виде звезды;
Н-образный прибор;
турбо-дефлектор.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
Электроды по нержавейке диаметр 4 или аргон для газосварки.
Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

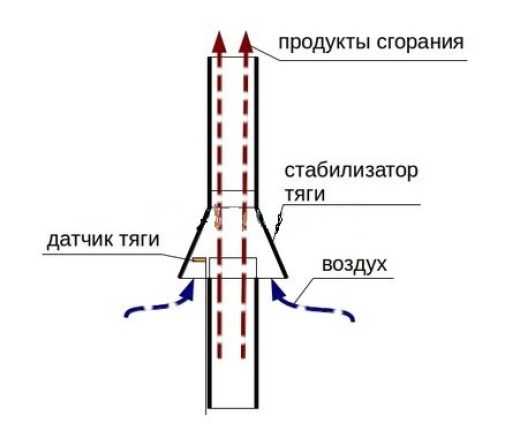

Схема монтажа следующая:

Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
В нижней части заслонки сверлят отверстие под регулирующий болт.
В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
Устанавливают заслонку на корпус.
Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Способы уменьшения

Заключается в использовании специального регулятора. Это устройство имеет механизм для регулирования давления в трубе и специальный датчик, который анализирует текущую тягу. Он может создавать давление, равное 10-35 Па. Работает автоматически. Такой регулятор является лучшим решением, поскольку может, как уменьшить, так и увеличить тягу. Благодаря нему, не возникнет обратного движения дыма.

Кроме него скорость перемещения дыма уменьшают с помощью заслонок (шиберов) и поддувала. Первые устанавливают как в самый дымоотвод, так и в печь. С помощью них можно уменьшить/увеличить сечение канала. Достаточно засунуть заслонку на определенную величину, и интенсивность огня в топке станет меньше. Шиберы бывают ручными и автоматическими.

Поддувало также является очень эффективным. Оно влияет на поставку свежего воздуха в топку. Если его закрыть полностью, то в топку будет поступать минимум воздуха и тяга сразу уменьшится.

Причины, вызывающие ослабление тяги

Перед тем, как начать операцию «Усилитель тяги дымохода своими руками», необходимо выяснить, почему возникла эта проблема. Знание точного виновника позволит быстрее устранить его, а это сделает самодельное устройство максимально эффективным. Поэтому в первую очередь тщательно осматривают дымоход, предварительно отключив отопительный прибор. Следующим шагом будет удаление сажи с трубы. Эта процедура рекомендуется, если толщина «скоплений» превышает 2 мм.

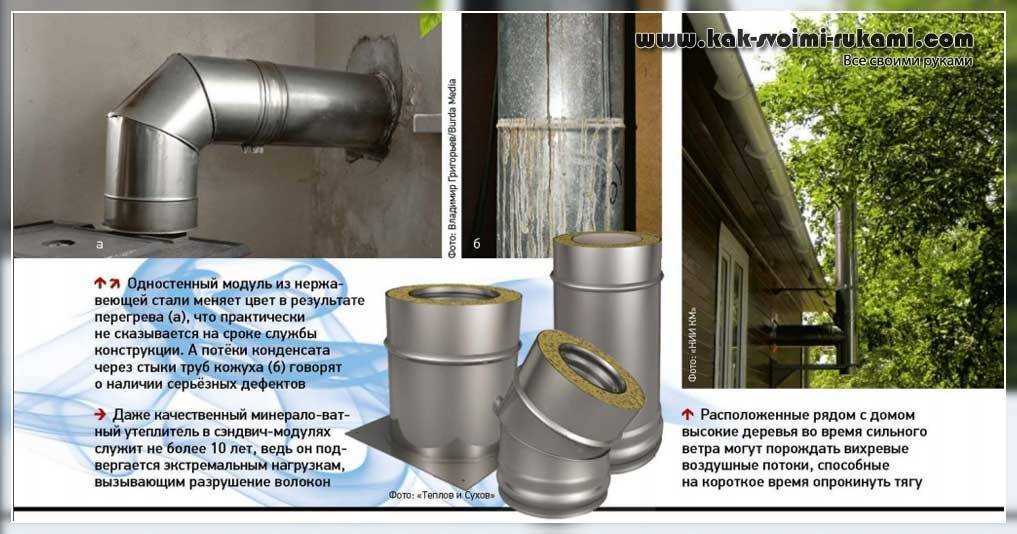

Что провоцирует снижение тяги?

Почему уменьшается тяга? Причин ослабления тяги много. Их условно можно разделить всего на две большие группы. Это конструктивные недостатки и внешние факторы, вызванные воздействием окружающей среды. К первой категории относятся неправильная установка (регулировка) амортизатора и «злоупотребление» уголками, тройниками и так далее. «Сюрпризы» природы объясняются внешними факторами. Среди наиболее частых причин:

неправильный монтаж дымохода: если отверстие трубы расположено под коньком крыши или дымоход расположен на подветренном склоне, тяга оставит желать лучшего;
наличие крупного мусора возле дымохода: эти предметы вызывают образование участков пониженного или повышенного давления;
климатические характеристики: «проблем» можно ожидать, если на участке, где построен дом, часто бывает сильный ветер или, наоборот, царит безветренная погода.

Сила тяги ослабляется в условиях высокой температуры и повышенной влажности. Его уменьшение происходит не только во время дождя: явление наблюдается во время тумана. Практически все дефекты и помехи можно устранить, а самодельный тяговый усилитель сможет справиться с климатическими условиями.

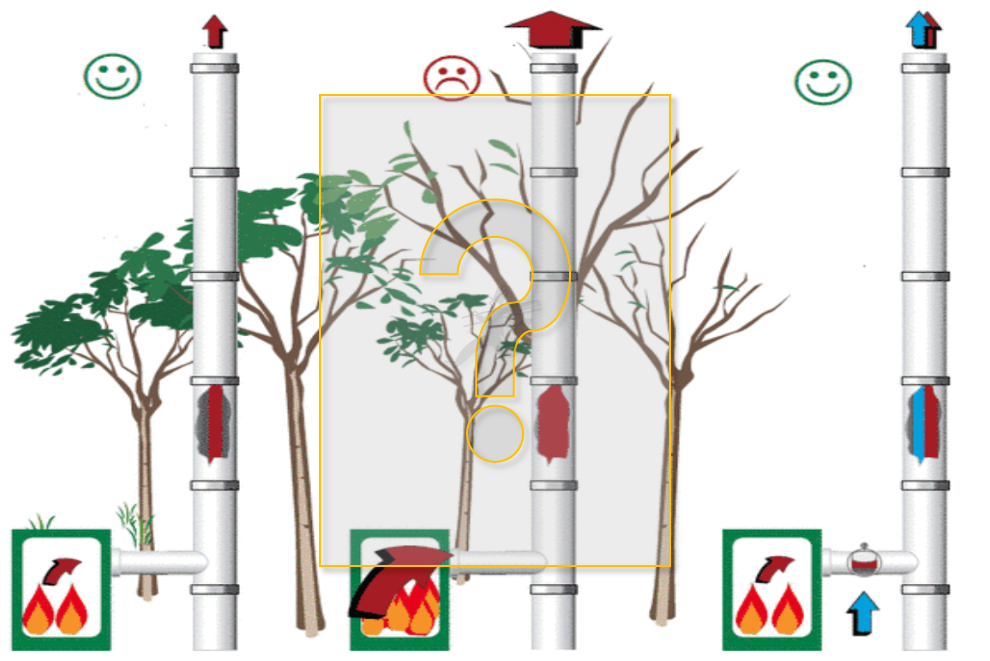

Причины появления обратной тяги

Это еще одна серьезная проблема, которую нужно решить как можно скорее. Его провокаторами также стали несколько факторов, о некоторых из которых уже говорилось. Однако наиболее частые ошибки считаются типичными.

Неправильный выбор и установка трубы дымохода. Как правило, причина проблемы — длинные горизонтальные участки (более 1 м) или недостаточная высота канала. Оптимальное значение — 5 м и более. Чем ниже дымоход, тем больше риск снижения КПД и уменьшения тяги.
Использование в дымоходах труб разного сечения, установка элементов с не совсем гладкой поверхностью. В этом случае продукты горения неизбежно будут оседать и накапливаться на нем. В результате труба усадится, и дымоход не будет работать должным образом.
Отсутствие герметичности системы. Даже небольшое отверстие и небольшая трещина могут вызвать уменьшение тяги из-за дополнительного потока воздуха. Такой дефект присущ кирпичным каминам.

Еще одна причина проблемы — плохая вентиляция. Его бракованная копия — сквозняки и открытые окна, заменяющие нормально работающую систему вентиляции, только усложняют процесс горения. Это становится небезопасным и неэффективным.

Советы по выбору прибора

В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.

В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх. При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:. При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

мощность термостата должна соответствовать весу створки для её успешного поднятия;
возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
угла поворота рычага должно хватать на полное открытие и закрытие створки;
резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.

Процесс отопления с использованием современных механизированных и автоматических регуляторов тяги стал на сегодняшний день легким и удобным

Увеличение высоты дымохода

Самый простой и чаще всего надежный способ справиться с заниженным уровнем тяги – это увеличение высоты дымохода. В результате увеличения разницы уровней между котлом и выходом дымохода повышается и разница давлений, восходящий поток горячих газов существенно увеличивает тягу. Оптимальная высота дымоотвода составляет 5-6 метров при условии минимального расстояния между котлом и вертикальной частью канала и отсутствии различных отклонений, изгибов и утонений канала.

Расчет высоты дымохода, в зависимости от расположения от конька крыши

В случае наличия различных внешних факторов, таких как высокий профиль крыши, конька, близлежащий здания или другие объекты, которые ухудшают ситуацию, это дает лучший результат. Однако при слишком высоком дымоходе тяга может существенно превысить необходимый порог, от чего большая часть тепла будет попросту выходить наружу, обогревать окружающую среду, а не рабочее тело в системе отопления. Топливо будет хуже прогорать. Чтобы не допускать подобного эффекта, используются заслонки или стабилизаторы тяги, с помощью которых можно снижать объем отводимых газов.

Проверка тяги

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу

Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

желтые и золотистые языки говорят о нормальной скорости потока;
белое пламя и гул показывают, что тяга избыточная;
темные оттенки свидетельствуют о недостаточной скорости.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Естественная и принудительная тяга: какая эффективнее?

Назначение газовых котлов заключается в сжигании горючего.

…

В процессе горения образуются дымовые газы. Для удаления продуктов сгорания необходимо наличие тяги.

Котлы с естественной тягой

Естественная тяга вызывает необходимость иметь дымоход для газового котла. Требования к размерам дымохода зависят от мощности агрегата. Такие котлы имеют в своей конструкции камеру сгорания открытого типа, за счет чего и подводится необходимое количество воздуха для поддержания процесса горения. Воздух берется из помещения, в котором находится котел. Для сжигания топлива в таких котлах применяются атмосферные горелки.

…

Преимущества котлов с естественной тягой:

Простая конструкция.
Менее зависимы от электроэнергии, чем котлы с принудительной тягой.
Имеют более низкую цену, чем аналоги с принудительной тягой.
Бесшумная работа агрегата.
Полностью энергонезависимые модели могут быть исполнены только с естественной тягой.

Недостатки котлов с естественной тягой:

Обязательное наличие дымохода, что зачастую является невозможным.
Из-за открытой камеры сгорания происходит сжигание кислорода в помещении котельной, а также происходит частичный выброс продуктов сгорания в комнату.
Слабая устойчивость к понижению давления в газопроводе.

Котлы с принудительной тягой

Принудительная тяга в газовых котлах обеспечивается за счет дополнительного вентилятора – дымососа. Отвод продуктов сгорания производится через трубу меньшего диаметра, поэтому отпадает необходимость в традиционном дымоходе.

Камера сгорания агрегатов с принудительной тягой имеет герметичную конструкцию, поэтому воздух в нее подается тоже принудительно. Газовые горелки для котлов отопления такого типа оснащены дутьевым устройством для подвода необходимого количества воздуха. Они называются дутьевые или вентиляторные горелки. Для безопасной эксплуатации устанавливается датчик тяги газового котла.

…

Коаксиальная труба

Для отвода продуктов сгорания может применяться коаксиальная труба. В ее конструкцию входит 2 трубы разного диаметра. Одна проходит внутри другой. За счет такой конструкции обеспечивается отвод дыма и подвод воздуха, что уменьшает количество необходимых отверстий в стене.

Преимущества котлов с принудительной тягой:

Закрытая конструкция камеры сгорания безопаснее, чем открытый тип.

Горелки устойчивы к перепадам давления газа.
Повышенный КПД (коэффициент полезного действия) в сравнении с котлами с естественной тягой.
Не сжигается кислород в доме.
Возможность установки даже в квартире.

Недостатки котлов с принудительной тягой:

Сложность конструкции.
Повышенный уровень шума при работе.
Энергозависимость.
Высокая стоимость.

Независимо от вида тяги газовые котлы могут быть настенными или стационарными, двухконтурными или одноконтурными, на пропане или на метане.

Котлы с естественной тягой лучше всего применять в отдельно стоящих помещениях, так как это более безопасный вид размещения. Зачастую такой возможности нет даже в частном доме, в этом случае целесообразнее применять газовый котел с принудительной тягой.

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Вывод

Широкое применение печного отопления в нашей стране объясняется дешевизной топочного материала и появлением эффективного оборудования с КПД до 20%. Сравнивая буржуйки на твердом топливе с газовым отопительным оборудованием можно сделать вывод, что к дому в деревне не надо строить дорогие газовые трубопроводы.

Если учесть затраты на получение технических условий на подключение, проектные работы и привлечение треста газового хозяйства для строительных работ то зарплаты тракториста не хватит даже на газовый счетчик. А сколько проблем с бюрократами при согласовании всего проекта. Пока цены не выровняются, буржуйка будет применяться для отопления.

Подведем итоги

Если у вас возник вопрос: почему нет тяги в дымоходе, то в первую очередь вам следует проверить следующее

Если проблемы с отводом отработанных веществ возникли при первом использовании печи или камина, то все свое внимание обратите на проектную документацию. Проверьте правильность расчетов и размеров дымоотводящей трубы

Если до настоящего момента вы пользовались печью и все было в порядке, значит первоначально следует проверить наличие засора в трубе. Вполне возможно, что после длительного застоя, дымоход оказался забит разной грязью. В трубе иногда могут свить гнездо птицы.

Возможно, со временем произошло разрушение трубы дымохода. В связи с этим нормальная герметизация исчезла, выводящий поток отработанных газов стал не настолько сильным. В первую очередь стоит проверить дымоход, часть которого расположена над крышей. Труба, постоянно подвергающаяся атмосферным осадкам, может легко разрушиться. Это может случиться, если для кладки кирпича был использован раствор с маленьким содержанием цемента.

Еще одной причиной, которая очень часто приводит к проблеме плохой тяги, это большое количество скопившейся в дымоотводящей трубе тяги. В этом случае дымоход обязательно следует прочистить. После очистки от сажи нужно обязательно проверить обратную тягу в дымоходе. Если много лет ваш дымоход не отчищался от сажи, то после его очистки пользуйтесь обязательно средствами, которые предотвращают чрезмерное оседание сажи на стенах дымохода.

Если вы обнаружили, что есть обратная тяга дымохода, что делать для того чтобы устранить ее? Попробуйте убрать чрезмерную влажность, скопившуюся в трубе. Для этого перед растопкой печи или камина дровами или торфом, обязательно сожгите пару газет. Такие действия несколько подсушат стенки трубы и устранят повышенную влажность, поэтому печь растопится легче и быстрее, а дым от сгорающего топлива начнет выходить в трубу.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.

Владельцам котлов следует уделять особое внимание работе отопительного оборудования. Обратная тяга в дымоходе служит причиной плохой работы установок

Пользователю следует знать способы устранения такого явления.

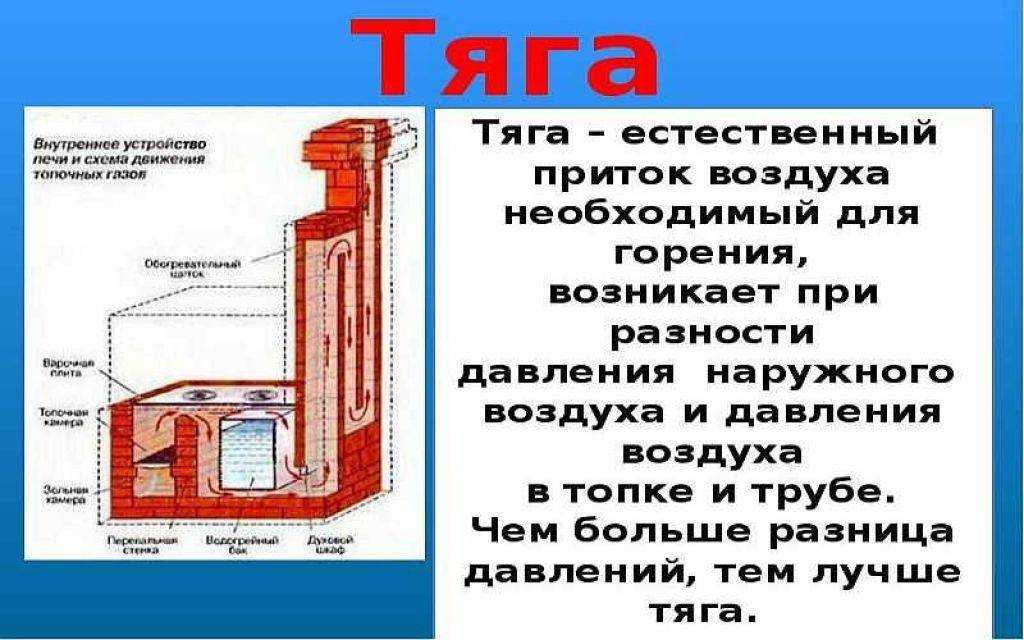

Направленное движение воздуха по дымоходу называют тягой. Аэродинамическое перемещение возникает из-за разницы давления воздуха снаружи и внутри топки. Движение воздуха по газоходу без применения дополнительных устройств называют естественной тягой.

В случае разворота направления потока наблюдают явление обратной тяги. Если при установке печи не выдержать технологию, то могут создаться условия для образования давления над топочным пространством. Давление выталкивает газ по реверсивному пути. Образовавшиеся в процессе горения газы выходят в помещение, а не через дымоход наружу.

Явление наблюдается как при растопке котла, так и во время горения. Также пользуются термином «опрокидывание тяги». Им оперируют при кратковременной смене направления.

Появление обратного аэродинамического потока воздуха зависит от многих факторов. Их разделяют по характеру возникновения. Перечислим возможные причины обратной тяги:

недоработки в конструкции дымохода;
внешние природные факторы;
слабая вентиляция отапливаемой площади;
упущения при эксплуатации отопительных агрегатов;
временная противоположная тяга.

Практически все причины устранимы силами хозяина камина или печи. Главным элементом, отвечающим за наличие тяги в приборах, является отводящий газопровод. К основным конструкционным недоработкам дымохода относят: малую высоту дымаря, неверный выбор поперечного сечения, повороты и сопротивления по ходу воздушного потока. Ошибочные решения при проектировании печи приведут к затруднениям во время эксплуатации и ремонта устройств.
