Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Защита передвижных установок

Все, что было рассмотрено ранее, традиционно относится к обычному стационарному оборудованию. Иной подход наблюдается при необходимости заземления передвижных электроустановок, для которых выполнение требований по переходному сопротивлению несколько затруднено. В связи с этим ПУЭ допускают повышение его величины до предельного значения, равного 25-ти Омам.

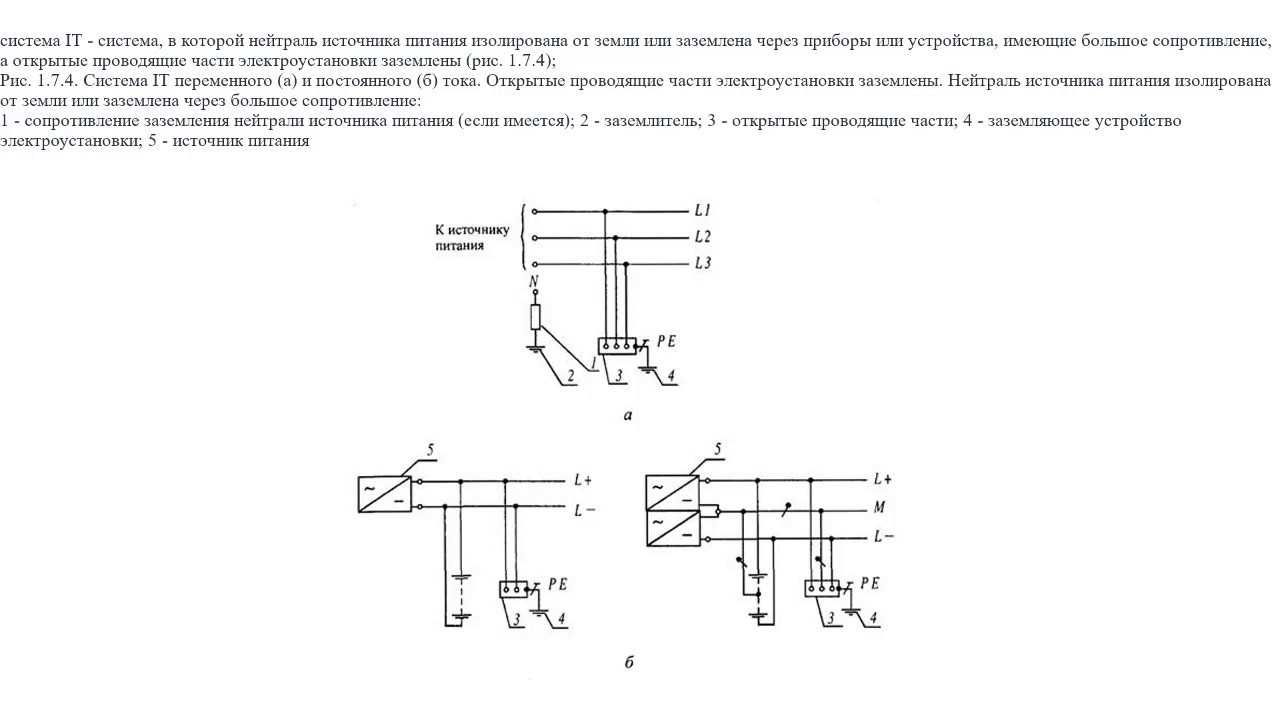

Последнее требование справедливо лишь для установок с автономным питанием, имеющим изолированную от земли нейтраль (в качестве примера может быть приведено ГРПШ).

Этот вид заземляющих устройств традиционно применяется для тех образцов оборудования, которые не являются источниками питания для остальных установок и не склонны к искрообразованию. Другая область их применения – передвижные агрегаты, оснащенные собственными стационарными заземлителями, не используемыми в данный момент. Передвижные установки с автономным питанием из-за возможного образования трущихся сочленений и изолированной от земли нейтрали подлежат регулярному освидетельствованию в части состояния защитной оболочки (изоляционного покрытия).

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

Легкие (допустимое давление — 0.25 МПа);
Среднелегкие (допустимое давление — 0.4 МПа);
Средние (допустимое давление — 0.6 МПа);
Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

«Л» — легкая;
«СЛ» — среднелегкая;
«С» — средняя;
«ОС» — среднеоблегченная;
«СТ» — среднетяжелая;
«Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Защита станков и электрооборудования в цехах

В соответствие с действующими правилами ПУЭ различные виды заземлений в электроустановках до 1000 Вольт отличают по принадлежности их к той или иной системе. А по типу заземляемых устройств различают следующие варианты:

Защита типового станочного оборудования.
Заземление электродвигателей и сварочных аппаратов.
Защита передвижных установок и эксплуатируемых электроприборов.

В этом разделе рассматривается первый пункт из перечня, касающийся станков и другого оборудования, устанавливаемого в заводских цехах.

Хорошо известно, что при работе на станочном оборудовании риск случайного попадания фазы на корпус достаточно велик. Чтобы правильно заземлить станок в цеху – потребуется разобраться со следующими моментами:

Где проложен заземляющий контур в рабочей зоне.
Какой толщины должна выбираться шина, применяемая для соединения корпуса станка с защитным контуром.
В каком месте накладывается стационарное заземление.
Какие заграждающие приспособления допускается использовать для ограничения доступа к опасным частям оборудования.

Рассмотрением всех этих вопросов должен заниматься цеховой электрик, который знаком с расположением элементов заземляющего хозяйства и полностью владеет информацией по порядку подсоединения корпуса станка к ЗУ. Он должен знать, в частности, что для заземления электрооборудования в его конструкции предусмотрена специальная точка, к которой подсоединяется заземляющая шина.

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

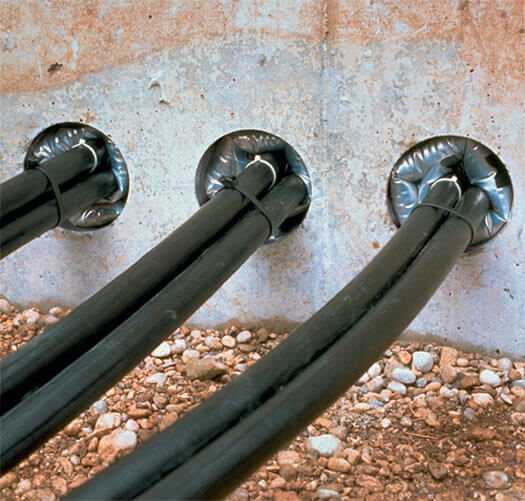

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

1.7.85

Защитное электрическое разделение цепей следует применять, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500 В.

Питание отделяемой цепи должно быть выполнено от разделительного трансформатора, соответствующего ГОСТ 30030 “Трансформаторы разделительные и безопасные разделительные трансформаторы”, или от другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного тpaнсформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей.

Проводники цепей, питающихся от разделительного трансфоматора, рекомендуется прокладывать отдельно от других цепей. Если это невозможно, то для таких цепей необходимо использовать кабели без металлической оболочки, брони, экрана или изолированные провода, проложенные в изоляционных трубах, коробах и каналах при условии, что номинальное напряжение этих кабелей и проводов соответствует наибольшему напряжению совместно проложенных цепей, а каждая цепь защищена от сверхтоков.

Если от разделительного трансформатора питается только один электроприемник, то его открытые проводящие части не должны быть присоединены ни к защитному проводнику, ни к открытым проводящим частям других цепей.

Допускается питание нескольких электроприемников от одного разделительного трансформатора при одновременном выполнении следующих условий:

1) открытые проводящие части отделяемой цепи не должны иметь электрической связи с металлическим корпусом источника питания;

2) открытые проводящие части отделяемой цепи должны быть соединены между собой изолированными незаземленными проводниками местной системы уравнивания потенциалов, не имеющей соединений с защитными проводниками и открытыми проводящими частями других цепей;

3) все штепсельные розетки должны иметь защитный контакт, присоединенный к местной незаземленной системе уравнивания потенциалов;

4) все гибкие кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник, применяемый в качестве проводника уравнивания потенциалов;

5) время отключения устройством защиты при двухфазном замыкании на открытые проводящие части не должно превышать время, указанное в табл.1.7.2.

1.7.159

В случае питания передвижной электроустановки от
стационарного источника питания для защиты при косвенном прикосновении должно
быть выполнено автоматическое отключение питания в соответствии с 1.7.79 с
применением устройства защиты от сверхтоков. При этом время отключения,
приведенное в табл.1.7.1, должно быть уменьшено вдвое либо дополнительно к
устройству защиты от сверхтоков должно быть применено устройство защитного
отключения, реагирующее на дифференциальный ток.

В специальных электроустановках допускается применение УЗО,
реагирующих на потенциал корпуса относительно земли.

При применении УЗО, реагирующего на потенциал корпуса
относительно земли, уставка по значению отключающего напряжения должна быть
равной 25 В при времени отключения не более 5 с.

1.7.171

Для защиты людей и животных при косвенном
прикосновении должно быть выполнено автоматическое отключение питания с
применением системы .
Разделение PEN-проводника
на нулевой защитный (PE)
и нулевой рабочий ()
проводники следует выполнять на вводном щитке. При питании таких
электроустановок от встроенных и пристроенных подстанций должна быть применена
система , при
этом нулевой рабочий проводник должен иметь изоляцию, равноценную изоляции
фазных проводников на всем его протяжении.

Время защитного автоматического отключения питания в
помещениях для содержания животных, а также в помещениях, связанных с ними при
помощи сторонних проводящих частей, должно соответствовать табл.1.7.11.

Таблица 1.7.11 Наибольшее допустимое время защитного автоматического отключения для системы в
помещениях для содержания животных

Решение двухстороннего заземления брони кабеля

Заземление брони кабеля с двух сторон является одним из важных требований по электробезопасности и соблюдению правил Правил устройства электроустановок (ПУЭ). Правильное заземление брони кабеля позволяет уменьшить риск поражения электрическим током и обеспечивает надежную защиту оборудования и персонала от возможных повреждений.

Для решения задачи двухстороннего заземления брони кабеля необходимо выполнить следующие шаги:

Определить места установки заземлений. Заземление брони необходимо выполнить как на стороне источника питания, так и на стороне нагрузки. Таким образом, необходимо определить место установки заземлений с учетом особенностей электроустановки.
Подготовить необходимые материалы и инструменты. Для выполнения задачи потребуются заземляющий проводник, заземляющая скоба или зажим, заземляющий электрод, специальный инструмент для крепления зажимов и проводов.
Установить заземляющие скобы или зажимы на месте предварительно установленных заземляющих проводников.
Подключить заземляющие проводники к заземляющим скобам или зажимам и проконтролировать правильность подключения.
Установить заземляющие электроды на предварительно определенных местах и присоединить их к заземляющим скобам или зажимам.
Проконтролировать качество заземления. Для этого необходимо провести замеры сопротивления заземления и убедиться, что значения находятся в пределах допустимых норм.

Важно отметить, что решение двухстороннего заземления брони кабеля должно выполняться только компетентными специалистами, имеющими соответствующую квалификацию и опыт работы. Неправильное выполнение работ может привести к серьезным последствиям, включая возгорание, поражение электрическим током и другие аварийные ситуации

При выполнении двухстороннего заземления брони кабеля необходимо также руководствоваться требованиями Правил устройства электроустановок (ПУЭ) и другими нормативными документами, регулирующими выполнение электротехнических работ.

Осуществление двухстороннего заземления брони кабеля является неотъемлемой частью безопасной эксплуатации электроустановок, и его выполнение требует соблюдения всех необходимых правил и рекомендаций.

Требования к проводникам

Минимальное сечение защитных проводников

При устройстве заземления, а также защитного зануления, стальные оболочки кабелей любого класса или броня соединяется с ЗУ посредством медных жил нормируемого сечения. Это требование распространяется и на корпуса соединительных или концевых муфт. На линиях, рассчитанных на передачу высоковольтного питания (6 кВ и выше) и имеющих алюминиевую оболочку, муфтовые заземления выполняются отдельными проводниками.

Использовать для этого медные жилы с проводимостью, большей соответствующего показателя для оболочек кабелей, запрещается.

Общими требованиями действующих стандартов предусматривается применение оголенных медных жил сечением не менее 6-ти мм квадратных. Те же параметры для контрольных кабелей специально оговариваются в ПУЭ (смотрите п.п. 1.7.76-1.7.78).

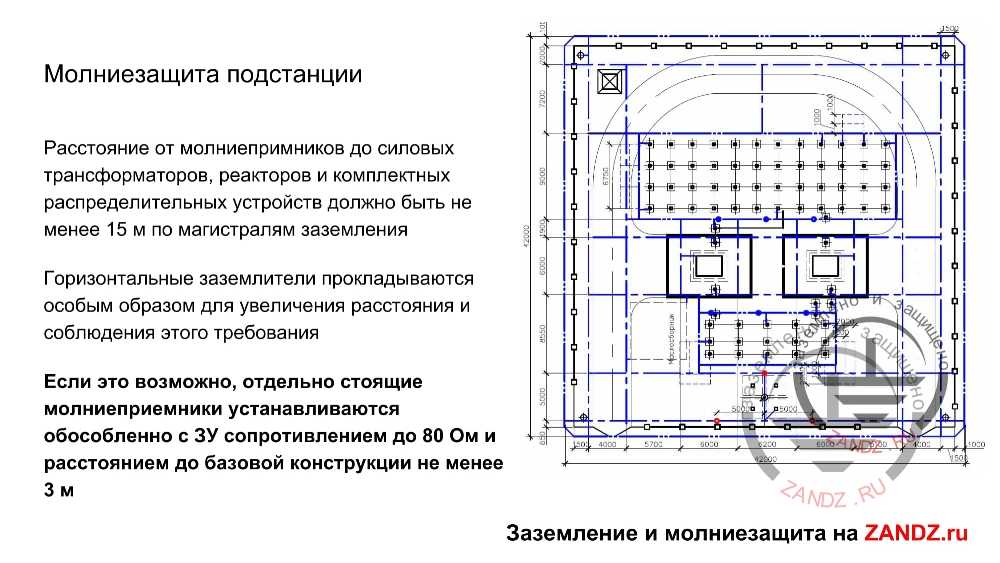

Если на опоре воздушного подвода к электроустановке предусмотрены концевые муфты, содержащие в своем комплекте разрядники, их корпуса подключаются непосредственно к ЗУ защитных приборов. Применение в этом качестве одних только кабельных оболочек в данной ситуации не допускается. Специальные эстакады и галереи, используемые для размещения кабелей во взрывоопасном исполнении, обязательно оборудуются защитой от грозовых разрядов и молний.

При переходе от подземной линии прокладки на участок его воздушной проводки и при отсутствии у железобетонной опоры собственного ЗУ муфты разрешается заземлять на броню кабеля. Такой подход допустим лишь при условии, что ремонтная или удлинительная муфта на другом его конце присоединена к станционному заземляющему контуру, либо если величина сопротивления оболочки заземляемого кабеля достаточно мала.

https://youtube.com/watch?v=_X-5wq39nUQ

1.7.151

Для дополнительной защиты от прямого прикосновения
и при косвенном прикосновении штепсельные розетки с номинальным током не более
20 А наружной установки, а также внутренней установки, но к которым могут быть
подключены переносные электроприемники, используемые вне зданий либо в
помещениях с повышенной опасностью и особо опасных, должны быть защищены
устройствами защитного отключения с номинальным отключающим дифференциальным
током не более 30 мА. Допускается применение ручного электроинструмента,
оборудованного УЗО-вилками.

При применении защитного электрического разделения цепей в
стесненных помещениях с проводящим полом, стенами и потолком, а также при
наличии требований в соответствующих главах ПУЭ в других помещениях с особой
опасностью, каждая розетка должна питаться от индивидуального разделительного
трансформатора или от его отдельной обмотки.

При применении сверхнизкого напряжения питание переносных
электроприемников напряжением до 50 В должно осуществляться от безопасного
разделительного трансформатора.

Пошаговая инструкция по подземному монтажу кабеля

Итак, рассмотрев базовые требования можно перейти к непосредственному монтажу кабеля. Сделать это можно своими руками, не прибегая к помощи специалистов, но для этого вам пригодиться заранее составленный план. Предлагаю разделить процесс создания подземной сети на несколько основных этапов:

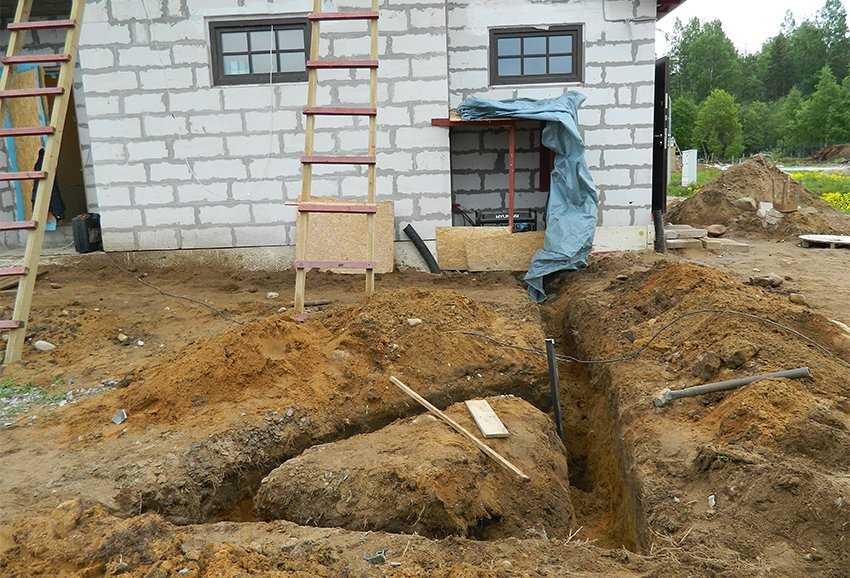

Разметка территории и выкапывание траншей (по заранее созданной схеме). Рекомендованная ширина траншеи составляет приблизительно 25-35 см, а глубина – не менее 80 см. Но учтите, что если вы прокладываете кабель внешнего освещения, то можете сделать траншеи на треть менее глубокими.
Очистка траншей и высыпание песчаной подушки. Следует убрать из траншеи весь мусор, камни и любые острые предметы, ведь все это может навредить изоляции кабеля. Далее нужно насыпать песчаную подушку толщиной около 10 см. Распределите ее равномерно по всему периметру траншеи.
Подготовка трубы. Даже если вы используете очень прочный и влагостойкий провод, понадобится скрыть его в трубе. Наиболее подходящим вариантом будут ПНД-трубы, которые изготавливаются специально для таких задач. Отмечу, что абсолютно не обязательно приобретать дорогостоящую трубу, отвечающую ГОСТ, так как такие изделия предназначаются для транспортировки пыльцевой воды. Оптимальный выбор – гораздо более доступное вторсырье. Но учтите, что гладкость, округлость и ровность трубы внутри и снаружи – главные критерии выбора. Кроме того, используйте цельные отрезки трубы во избежание проблем с герметичностью.

Укладка кабеля. Провод вкладывается в трубу так, чтобы в нем не было никакого натяжения, он должен лежать свободно. Закладывая трубу убедитесь, что она не выступает над уровнем грунта. Далее трубу с проводом можно также засыпать слоем песка в 7-10 см для дополнительной надежности.
Обеспечение безопасность. На слой песка четко над местом прокладки кабеля уложите специальную сигнальную ленту. Она используется для защиты кабеля от повреждения при перекопке: копающий не сможет прорубить материал, обнаружит ленту, на которой имеется пометка, что на данном участке проложен электрический кабель.
Закапывание траншеи. Сделать это можно при помощи самого обычного грунта. Создайте хотя бы небольшой холмик, так как земля через некоторое время подсядет.

Как вы можете заметить, при закладке подземного кабеля вам не потребуется большое количество специальных инструментов и материалов.

Объяснение согласно ПУЭ

В соответствии с Правилами устройства электроустановок (ПУЭ), броня кабеля должна быть заземлена с двух сторон. Это необходимо для обеспечения безопасности при работе с электрическими установками.

Заземление брони кабеля с двух сторон позволяет создать дополнительный путь для отвода возникающих при неисправностях токов утечки в землю. Это предотвращает опасные для людей и оборудования наведенные напряжения и помогает предотвратить возникновение пожара и поражение электрическим током.

Правила устройства электроустановок определяют, что заземление брони кабеля должно быть выполнено с двух сторон: как на стороне источника энергии, так и на стороне потребителя. Это означает, что броня кабеля должна быть электрически связана с заземляющим устройством на обоих концах – на начале и конце участка, на котором прокладывается кабель.

Заземление брони кабеля с двух сторон обеспечивает надежную защиту от несимметричных и других нестандартных режимов работы электрической сети. При нарушении изоляции в кабеле, заземление брони позволяет обнаружить такую неисправность и прекратить подачу электрического тока, что предотвратит возникновение аварийных ситуаций и потенциально опасных ситуаций.

Другим важным аспектом заземления брони кабеля с двух сторон является обеспечение электромагнитной совместимости электроустановок. Заземление брони позволяет снизить воздействие электромагнитных помех, которые могут возникать в результате работы электроустановок, на другие системы и оборудование.

В итоге, заземление брони кабеля с двух сторон является необходимым требованием для обеспечения безопасности и надежности работы электроустановок. Это позволяет предотвратить возникновение опасных ситуаций, связанных с током утечки и наведенными напряжениями, а также снизить воздействие электромагнитных помех на другие системы.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

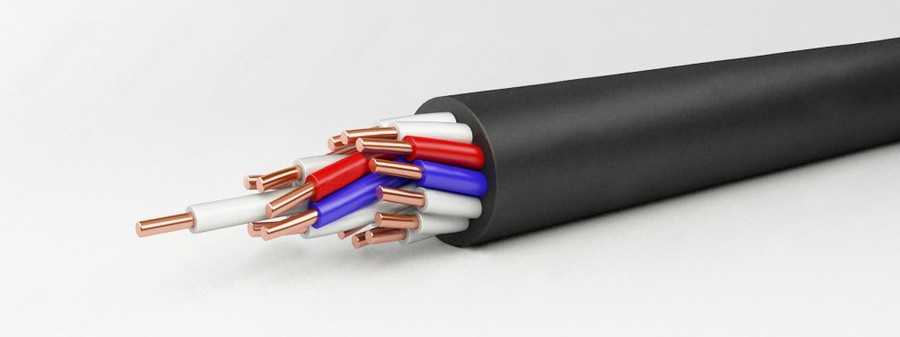

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

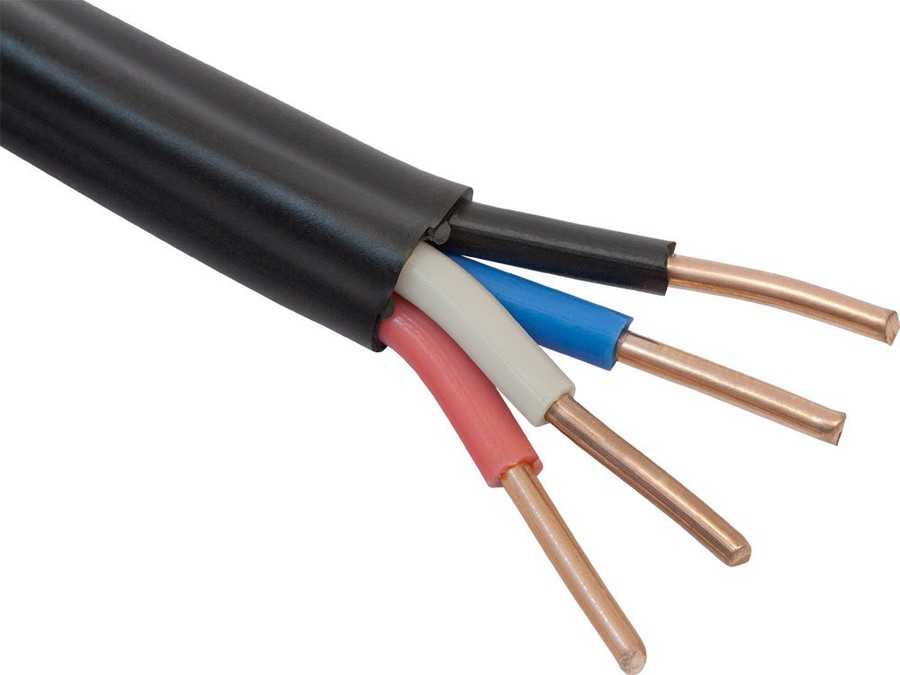

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Как сделать монтаж контура заземления

Сначала требуется выбрать место для монтажа. Желательно отступить от дома 2 метра, при этом разместить контур со стороны электрического щитка для сокращения трассы заземления здания. При этом нужно учитывать следующее:

лучше размещать контур на влажном участке;
лучше размещать его в глине или суглинке, чем в песке;
лучше разместить контур чуть дальше, но в более благоприятных условиях.

Затем выполняются земляные работы. Подготавливается траншея выбранной геометрии. Низ стержней заостряют для лучшего проникновения в землю. Стержни погружают до требуемой глубины. Над землей металлические элементы должны выступать на 20 см для монтажа горизонтальных заземлителей.

После этого выполняется сборка металлоконструкций. Полосы из металла привариваются к вертикальным элементам контура, одна полоса подводится к зданию. Сварные швы обрабатывают с помощью антикоррозийного состава, грунтуют и обмазывают мастикой. Котлован засыпают грунтом.

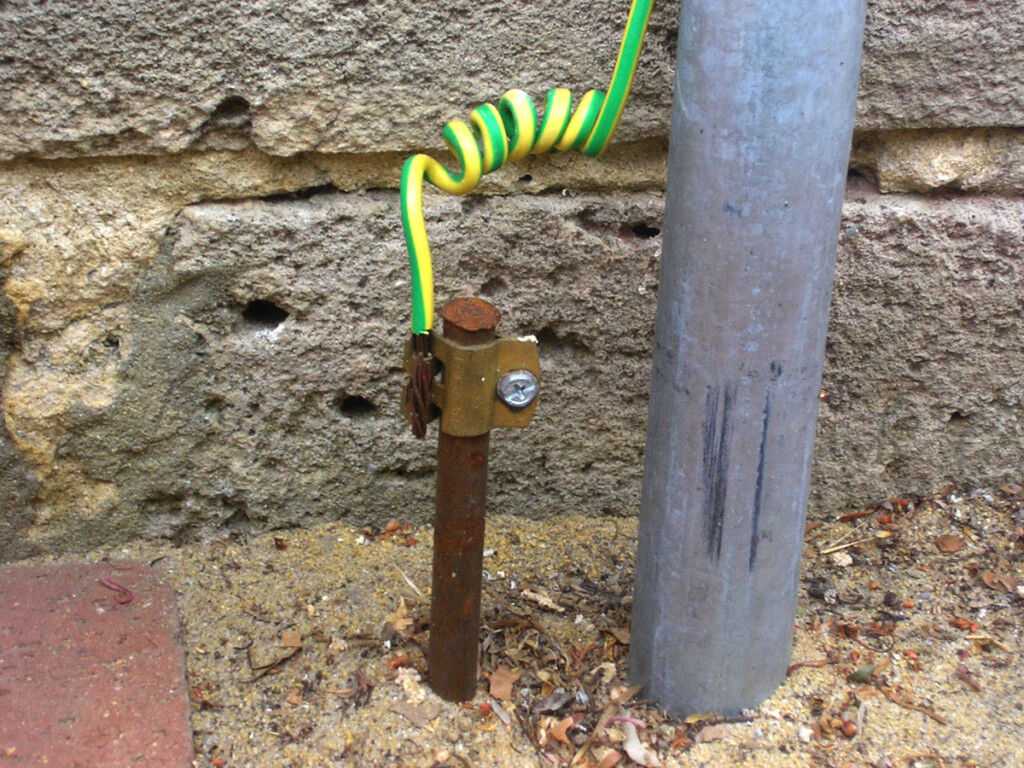

Выполняют ввод сети в здание. Полоса заводится на дом и крепится на стене с помощью болта. Соединяется с заземляющим проводником, ведущим из щитка к главной шине. Используется кабель желто-зеленого цвета, для загородных домов подходят медные провода сечением 6 мм.

После окончания монтажа следует проверить работоспособность системы. Кроме того, контроль исправности сети требуется контролировать каждые 12 лет.

Для чего делается заземление брони оптического кабеля

Для защиты кабелей от внешних механических воздействий в процессе прокладки и эксплуатации, одной из наружных их оболочек является броня – металлическая оболочка, навитая из стальных лент или металлической проволоки. Бронированию подвергаются некоторые виды силовых кабелей, стальную защиту можно встретить на контрольных кабелях и кабелях связи, бронепокров может иметь и тело оптического кабеля (ОК).

Для обеспечения электробезопасности персонала все металлические части электроустановок подлежат заземлению, согласно требованиям нормативных документов необходимо заземлять:

металлическую оболочку (броню) кабеля;
защитные экраны;
корпуса соединительных муфт;
вводы кабелей;
кабельные металлоконструкции (трубы, короба, лотки);
несущие элементы (тросы).

Таким образом, заземление бронированного кабеля – необходимое условие которое следует соблюдать на завершающем этапе, выполняя прокладку ОК. Присоединение к контуру заземления проводится с обеих сторон (концов) кабельных линий, при наличии ответвлений длиной более 200 м, заземляются также и их концы. В случае повреждения брони или при сращивании различных отрезков кабеля строительной длины, соединение защитных оболочек производится гибким, медным многопроволочным проводом заземления, который, как правило, идет в комплекте муфт, им же соединяют броню с металлическими корпусами соединительных муфт. Присоединение заземляющих защитных проводов к броне производят методом пайки, при помощи специальных хомутов или пружинами постоянного давления, обеспечивающими надежный электрический контакт.

Особенности заземления брони оптического кабеля

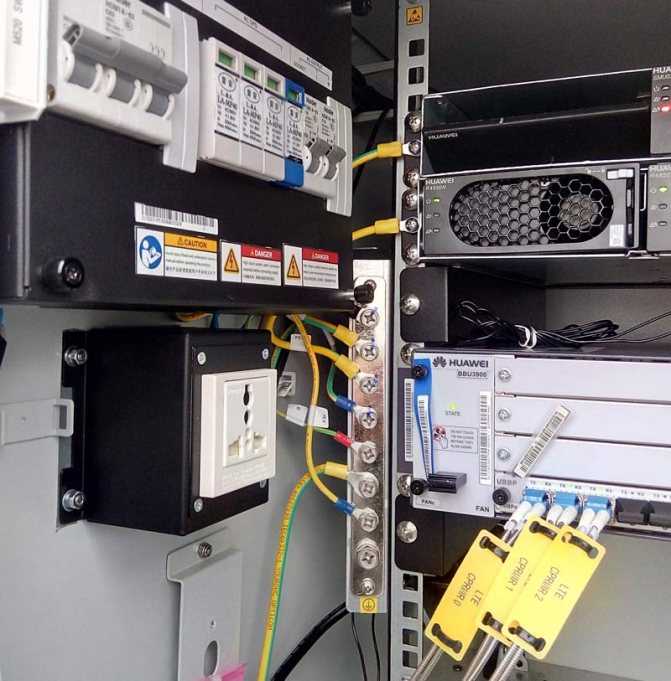

При создании волоконно-оптических линий связи помимо металлических элементов самого волоконно-оптического кабеля, к которым следует отнести броню, защитный экран, несущий трос, заземлять следует:

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соответствовать требованиям, изложенным в ПТЭЭП и ПУЭ. Как сама броня кабеля, так и токопроводящие части кабельных сооружений должны быть заземлены. Допускается заземление бронеленты к металлическим коробам или каналам. В качестве заземляющего контура можно использовать несущие металлические конструкции зданий и сооружений.

Большой выбор представлен на сайте . Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.

Если речь идет о бронированном кабеле, необходимо выполнить не только заземление жилы, но и заземлить броню. Эта процедура необходима для того чтобы ликвидировать блуждающие токи. Как и любое действие, которое выполняется в отношении кабельно-проводниковой продукции, заземление кабеля должно быть выполнено правильно. Необходимо, что заземление произошло во всех точках контура. Для этого процедура заземления выполняется с обеих сторон подключения к щитку или к оборудованию. Также нужно знать нюансы, которые позволят выполнить заземление брони качественно. К одним из таких нюансов можно отнести наличие кабельной трассы, на протяжении которой существуют муфтные соединения. Что делать в этом случае? Для того чтобы заземление было выполнено правильно, нужно перед муфтой сделать перемычки из медного провода.

Существует еще множество дополнительных нюансов, которые необходимо учесть. Специалисты, обладающие достойным опытом работы, знают о специфике заземления брони кабеля. Они выполнят работу качественно и безошибочно. Если за работу возьмется дилетант, заземление может быть выполнено неграмотно, а это приведет к некорректному использованию кабеля.

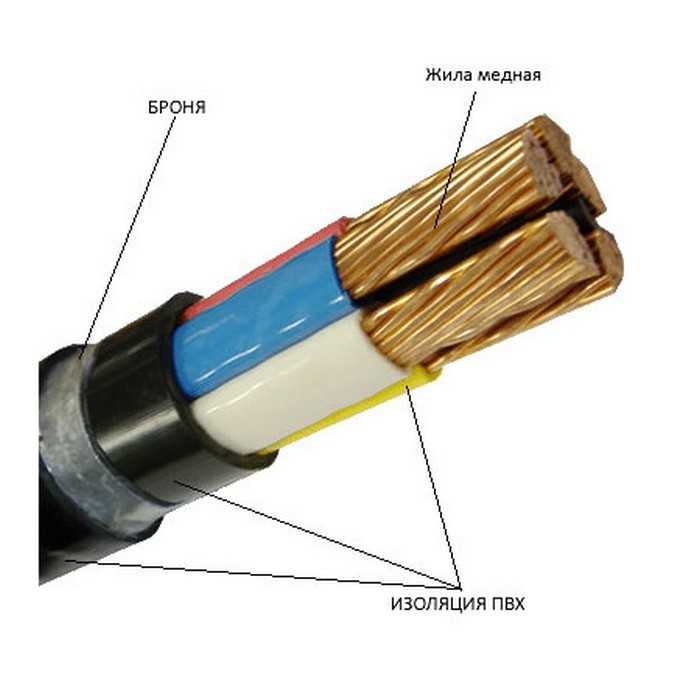

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

А — алюминиевые жилы;
В — виниловая внутренняя изоляция;
Б — бронированный;
б — без подушки;
Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

буквы «А» вначале нет, значит, жилы из меди;
В — виниловая внутренняя изоляция;
Б — бронированный;
б — без подушки;
Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

Т — говорит о предназначении — «Телефонный»;
П — изоляция из полиэтилена;
П — изоляция из полиэтителена;
эп — экран из алюмополимерной ленты;
Б — броня из двух стольных лент.
