Как установить трехполюсную штепсельную розетку своими руками

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Классификация

Розетки выполняются с разными видами последующего монтажа и количеством разъемов.

Внутренние и внешние

Внутренние розетки утопленного типа применяются чаще. Они удобнее в применении, поскольку монтируются в стене и подключаются к скрытой проводке. Для них в бетоне делается специальная ниша, в которую крепится монтажная коробка. Модели снабжаются внутренними стальными лапами с зубцами. Они разводятся в стороны с помощью винтового соединения и за счет трения о боковые стенки удерживают конструкцию в скрытой монтажной коробке. Устройство не обеспечивает постоянного прочного соединения и его время от времени приходится подкручивать. Более надежным является способ винтового крепления непосредственно к коробке, которая прочно закреплена гипсовым раствором. Кабель подводится к розетке по каналу внутри стены, его концы подключаются к специальным зажимам

Важно прочно прикрепить концы жил к контактам, иначе в этом месте возникает искрение и выгорание соединения

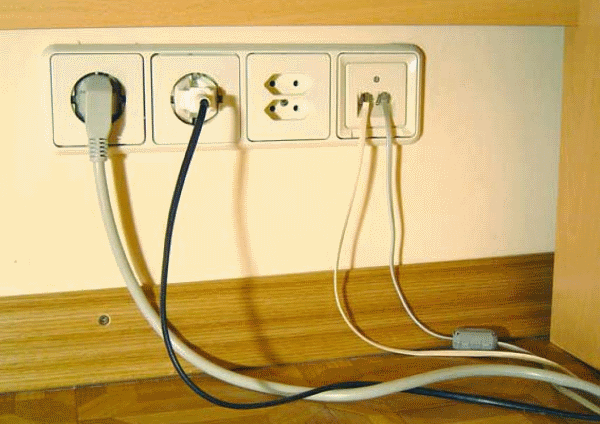

Расположение розеток утопленного типа

Как видно из рисунка, внутренние розетки при скрытой проводке удобны для подключения и хорошо выглядят. Их корпусами являются только крышки с гнездами, а основная часть помещается внутри стены.

Внешние розетки (накладного типа) применяют при проводке, которую не прячут под штукатуркой, а размещают в трубах или кабель-каналах.

Как выглядит накладная розетка

Такое размещение кабеля делается при невозможности прокладки скрытой проводки с целью обеспечения доступа, а также во вспомогательных или производственных помещениях. Внутреннее устройство не отличается от розетки утопленного типа. Основание и корпус крепятся на стену через подрозетник, изготовленный из неэлектропроводного материала. Наружные розетки могут быть снабжены дополнительной подсветкой, таймером и кнопочным выталкивателем вилки.

По количеству полюсов

Полюсов у розеток может быть от одного до четырех. В России больше распространена двухполюсная, с контактом заземления. Многополюсные розетки обычно применяются в трехфазных сетях при подключении станков, насосов, электрокотлов и др.

Трех,- и четырехполюсная розетки

Форма контакта со штырьками вилки может быть круглой (классический вариант), плоской и комбинированной. Плоские штифты часто используют на вилках зарубежного производства. На рисунке выше изображены двухполюсная (а) и трехполюсная (б) розетки с заземляющим контактом в комплекте с вилками. Они рассчитаны на ток 25-32 А и применяются большей частью для подключения электроплит, стиральных машин, станков, насосов и другого мощного оборудования.

Запрещается использовать вместо заземляющего нулевой провод. Если фаза и ноль поменяются местами при ремонтных работах, на корпусе электроприбора может оказаться потенциал фазы.

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

• основные размеры: длина, ширина и глубина;
• количество полюсов: один, два или три;
• способ монтажа: открытый или утопленный варианты;
• наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
• способ фиксации подводящих проводов: на пайку или под крепежный винт.

Что такое штепсельные розетки?

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов.

Чем отличается штепсельная розетка от обычной?

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением. … Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством.

Какие бывают штепсельные розетки?

Типы штепсельных соединений розеток

Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H.

Что значит Трехполюсная розетка?

Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х.

Какие бывают вилки для розетки?

Наиболее распространенные типы вилок и розеток:

• Тип A (US Type A) — американская розетка без заземления. …
• Тип B (US Type В) — американская розетка с заземлением. …
• Тип C (EU Type C) — европейская розетка без заземления. …
• Тип D (UK Type D) — старая английская розетка. …
• Тип E (EU Type E) — французская розетка.

Почему в розетку можно вставлять любой стороной?

Потому, что у нас стандартный переменный ток, в котором + и — 540 раз в секунду меняются местами. … Это так называемый «Постоянный ток». Течёт он постоянно в оду сторону. Но существует электрический ток переменный.

Почему розетка называется штепсельной?

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. … Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название.

Что значит штекер EU?

EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. Самый распространённый тип штекера в мире!

Какие типы розеток бывают?

Какие бывают розетки по способу монтажа

• Накладные розетки В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. …
• Переносные розетки …
• Тройная розетка …
• Четверная розетка …
• Розетки со шторками …
• Розетки с крышками …
• Розетки с таймером …
• Розетки с электросчетчиком

Как называется штука от зарядки которая вставляется в розетку?

Электри́ческий соедини́тель (разъём) — электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей .

Чем отличается Однополюсная розетка от двухполюсной?

Однополюсной нету розетки. Двухполюсная — обычная розетка без заземления. Можно применять в однофазных сетях переменного либо постоянного тока. Двухполюсная с защитным контактом — двухполюсная розетка с заземляющим контактом.

Как выглядит двухполюсная розетка?

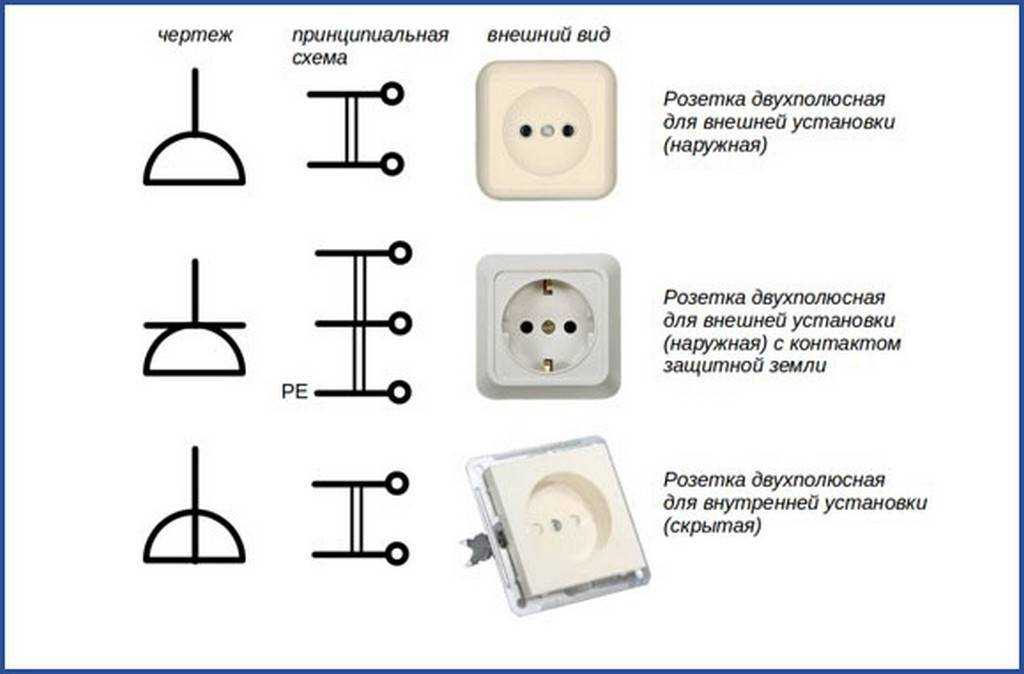

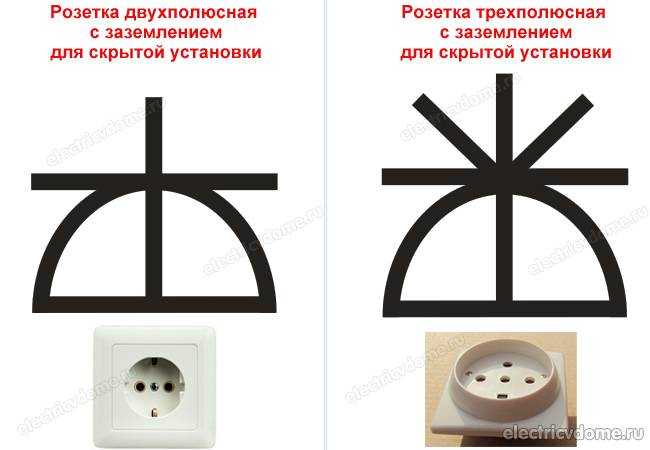

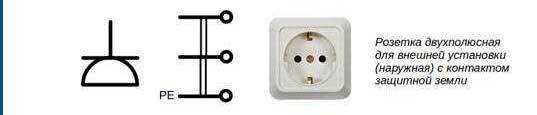

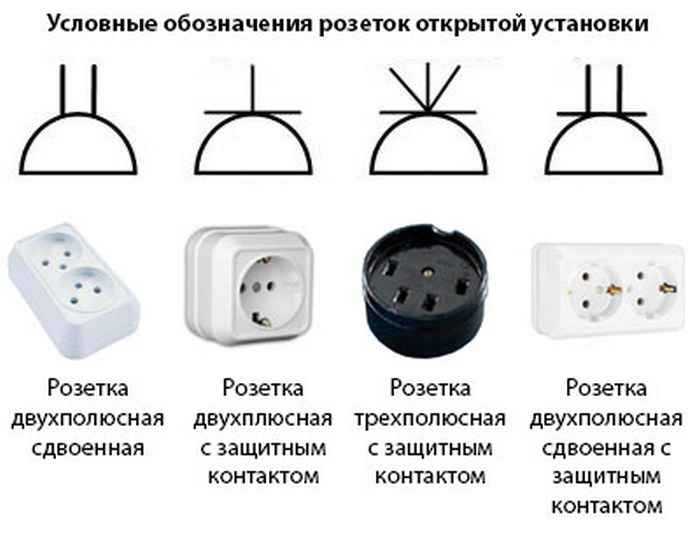

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Какие розетки в Занзибаре?

Розетки на Занзибаре английского стандарта (трехконтактные плоские или двухконтактные круглые). Если вы планируете жить в дорогих (ну или, хотя бы, не дешевых) отелях, скорее всего там будут установлены универсальные розетки, позволяющие использовать вилки различных типов.

Лючки в пол Legrand

Для примера таких изделий можно рассмотреть розеточные лючки для пола марки Legrand.

Данный бренд выпускает розеточные люки высокого качества, предназначенные для любых полов — как фальшпола, так и для бетона и заливных покрытий. Они предназначены как для силовых, так и для слаботочных розеток (Интернет, телефон, телевизор). Имеют выдвижную конструкцию и надежный механизм открытия/закрытия. По ним можно спокойно ходить и передвигать мебель — конструкция рассчитана на нагрузки от 300 кг и выше. Большой ассортимент цветовой гаммы позволяет подобрать цвет люка под любой интерьер.

Как правильно провести подключение

Вопрос, поставленный названием раздела, достаточно серьезный. Особенно когда дело касается мощных бытовых приборов. К примеру, стиральной машинки или варочной электрической печи

На что необходимо обратить внимание?

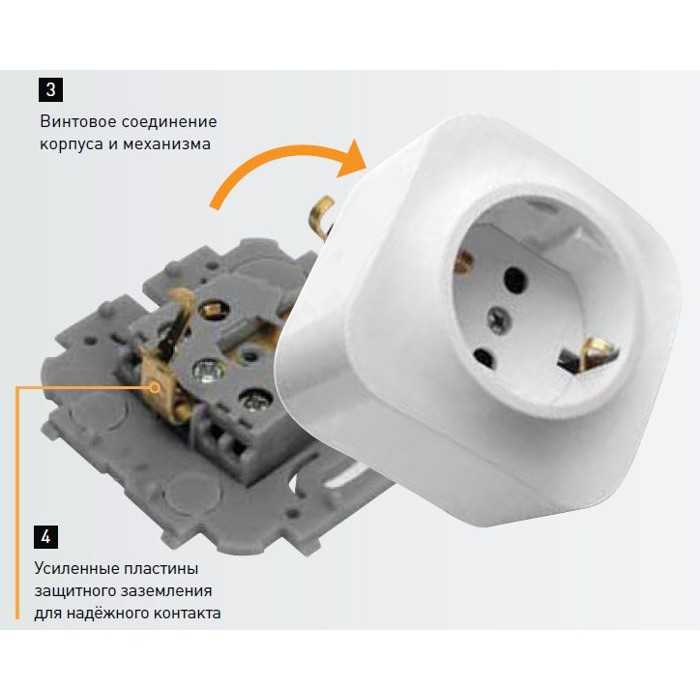

Конструкция штепсельной розетки

Здесь важно не запутаться, поэтому электрики свою работу проводят строго по действующим стандартам. Если производится однофазное подключение, то к фазному разъему штепсельной розетки с заземлением подключается жила в коричневой оплетке или белой, к нулевому контакту подсоединяется синий провод, а к заземлению желто-зеленый

Если производится трехфазное подключение, то фазные жилы кабеля – это красный, коричневый и белый.

Штепсельная розетка заземления (РЗ) повышенного токового номинала имеет буквенное обозначение нулевого контакта – это латинская буква «N». Заземляющий контакт обозначается специальным знаком – это вертикальная линия, под ней две горизонтальные: верхняя длиннее нижней. Фазный контакт (разъем) ничем не обозначается.

Типы трехфазных разъемов

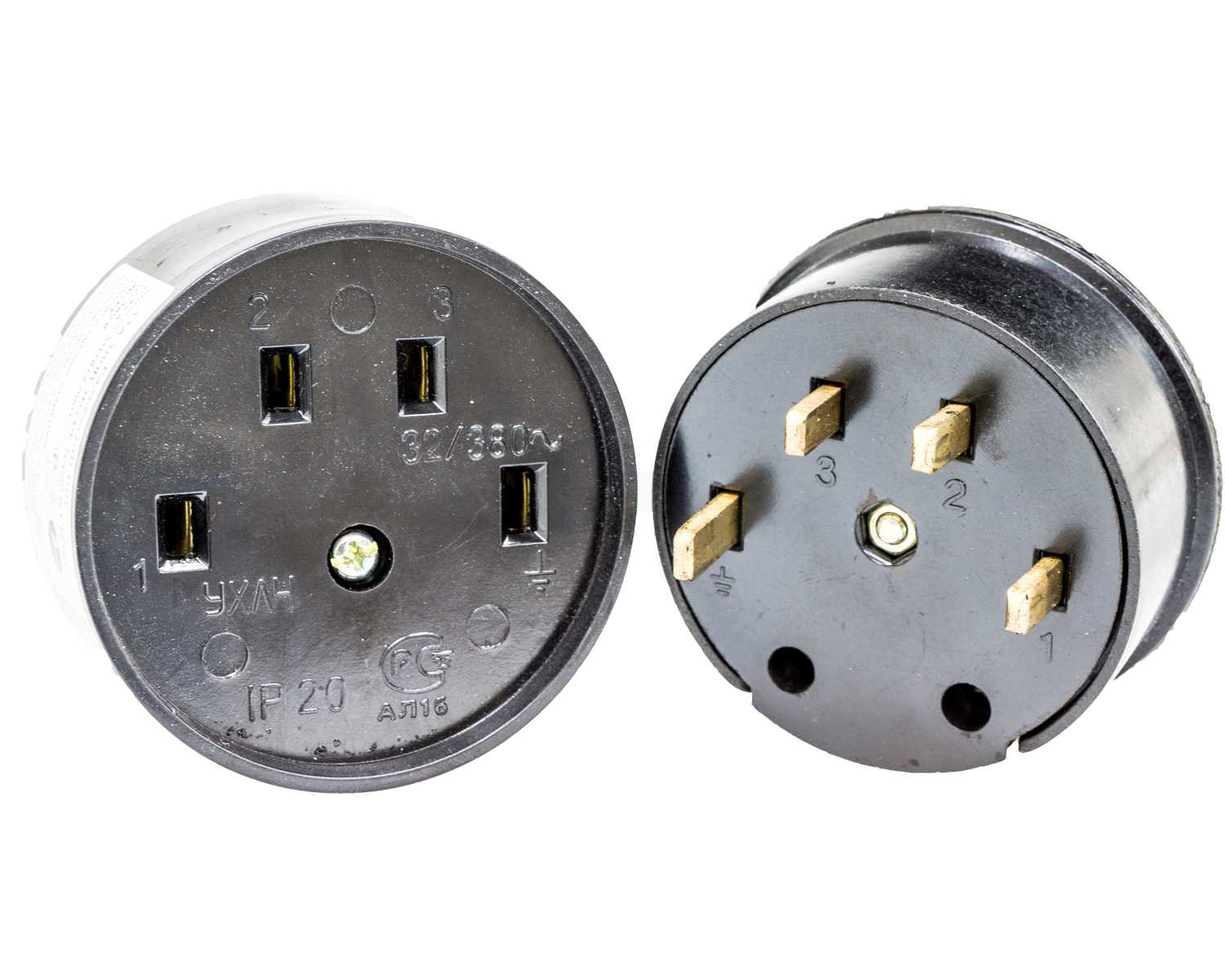

розетки на 380 вольт бывают: четырехконтактные — ПК 32 и пятиконтактные — 3P+PE+N. Они отличаются схемой подключения и количеством розеток для вилки. Схема 4-контактной розетки на 380 вольт такая же, как и у пятиконтактной розетки, единственное, что заземление подключается не к розетке, а непосредственно к корпусу электрооборудования, в связи с чем используется только для стационарного оборудования . Пятиштырьковые – используются для переносных установок, и к ним подключается вилка, соединенная гибким медным проводом.

Есть и импортные розетки, но они дороже отечественных. Их использование обусловлено требованиями конструкции, либо наличием подходящей вилки в устройстве.

Еще одним важным отличием розеток является удельный ток, на который они рассчитаны. Необходимо, чтобы это значение превышало максимальный ток подключаемого электрооборудования.

Контакты 32а также делятся по способу установки на внутренние и внешние. Внутренние варианты пользуются спросом, так как просты в эксплуатации, но установка требует дополнительных трудозатрат, а именно: просверлить в стене отверстие под розетку, зафиксировать алебастром и смонтировать розетку в монтажную коробку.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью

В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Разновидности трехфазных розеток
С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Четырехпроводные сети Уровень мощности трехфазного автомата и розетки может отличаться в зависимости от мощности бытовой техники, которая будет нагружать сеть. Спрашивайте, я на связи!

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.

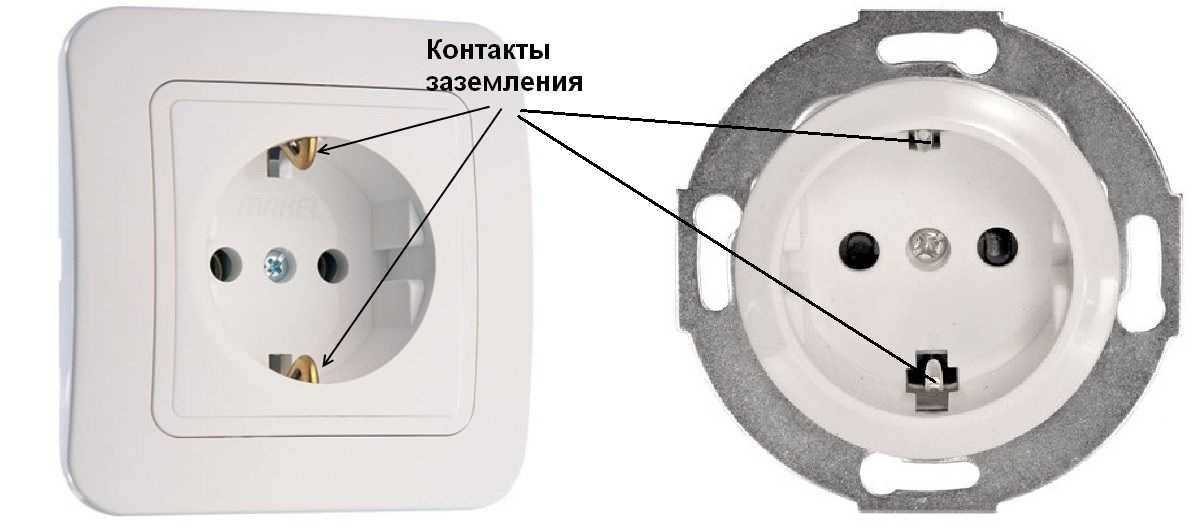

• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы

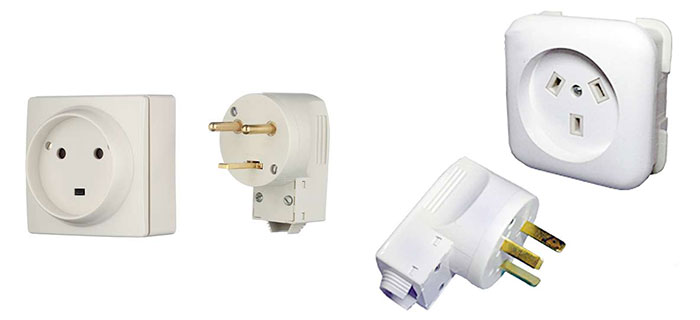

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

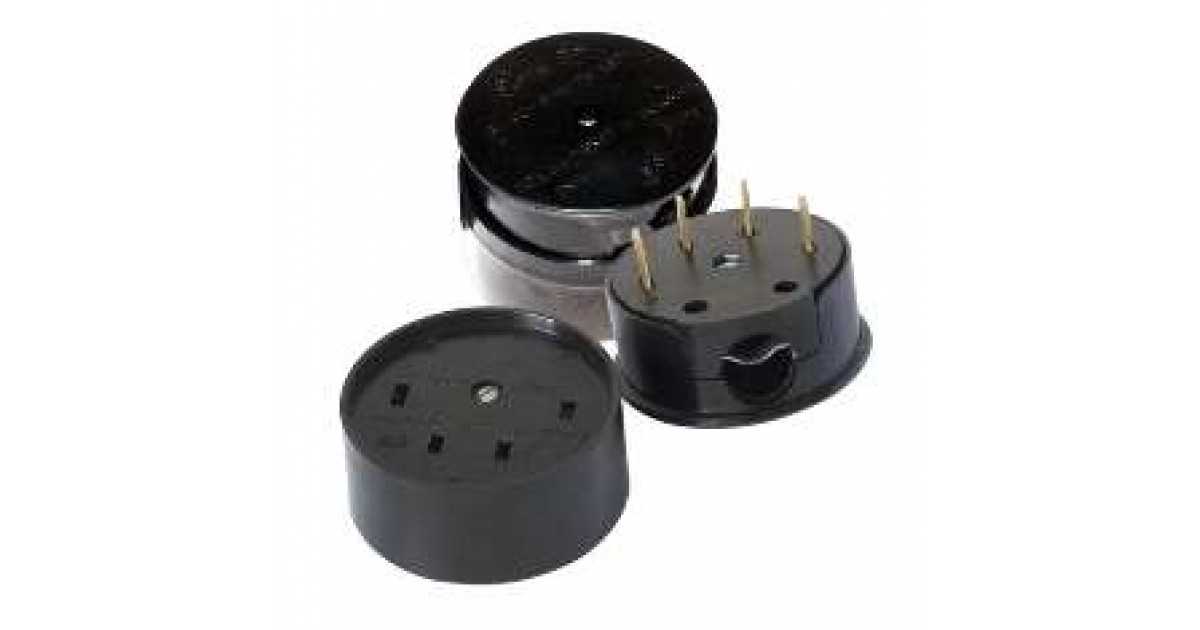

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Розетка штепсельная открытого и закрытого типов

Штепсельная розетка является частью разъема для быстрого подключения потребителей электричества. Конструкция включает корпус, основу из пластика или керамики, пружинные контакты и клеммы для подключения питания. Модели имеют большое разнообразие исполнения.

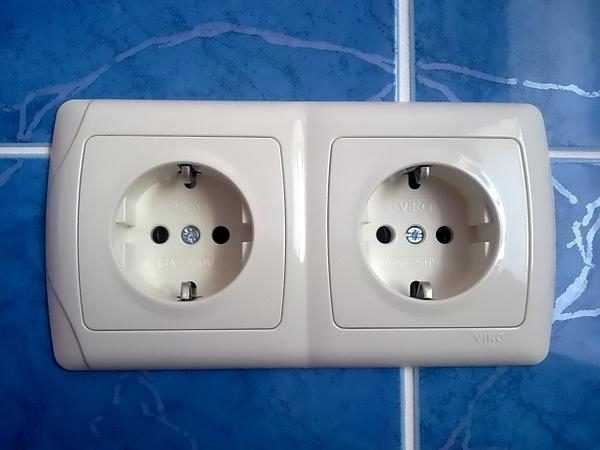

Как выглядит штепсельная розетка

Необходимой принадлежностью, образующей с розеткой разъемное соединение через пружинные контакты, является вилка с металлическими штырями.

Розетки устанавливаются однофазные, с контактом заземления и без него, а также трехфазные. Последние имеют 4 контакта, три из которых предназначены для фаз, а один – для нуля или земли. Модели могут быть утопленного типа или накладными, влагозащищенными, сдвоенными, с выключателем и встроенным УЗО. При этом принцип действия остается одним и тем же. Простая и надежная конструкция дает возможность любому человеку подключить электрические приборы к сети.

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

• Германия;
• Испания;
• Чехия;
• Польша;
• Болгария;
• Бельгия;
• Венгрия;
• Литва;
• Латвия;
• Словения;
• Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

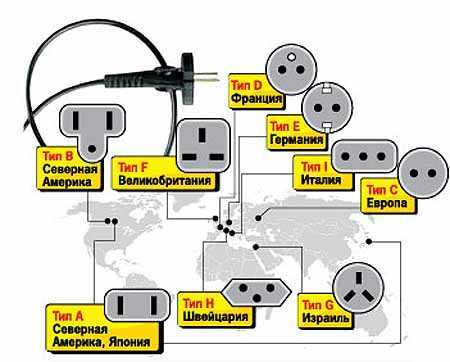

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Как правильно провести подключение

Вопрос, поставленный названием раздела, достаточно серьезный. Особенно когда дело касается мощных бытовых приборов. К примеру, стиральной машинки или варочной электрической печи

На что необходимо обратить внимание?

Конструкция штепсельной розетки

Здесь важно не запутаться, поэтому электрики свою работу проводят строго по действующим стандартам. Если производится однофазное подключение, то к фазному разъему штепсельной розетки с заземлением подключается жила в коричневой оплетке или белой, к нулевому контакту подсоединяется синий провод, а к заземлению желто-зеленый

Если производится трехфазное подключение, то фазные жилы кабеля – это красный, коричневый и белый.

Штепсельная розетка заземления (РЗ) повышенного токового номинала имеет буквенное обозначение нулевого контакта – это латинская буква «N». Заземляющий контакт обозначается специальным знаком – это вертикальная линия, под ней две горизонтальные: верхняя длиннее нижней. Фазный контакт (разъем) ничем не обозначается.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

Штепсельные двухполюсные розетки с заземлением: технические характеристики

Новостройки возводятся с соблюдением особых требований к прокладке электропроводки. Она обязательно должна иметь в своей конструкции заземляющие контуры. Это обуславливается тем, что бытовые приборы представляют собой высокомощные электроустановки, заключенные в металлический корпус, поэтому всегда есть риск возникновения короткого замыкания, которое может создать серьезную угрозу для человека. В связи с этим розетка штепсельная с заземляющим контактом является частью любого нового дома.

1. Конструкция штепсельной розетки
2. Как подключать розетки
3. Скрытая
4. Наружная
5. Влагозащищенные
6. Правила установки
7. Нормативы для штепсельных розеток

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

• основные размеры: длина, ширина и глубина;
• количество полюсов: один, два или три;
• способ монтажа: открытый или утопленный варианты;
• наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
• способ фиксации подводящих проводов: на пайку или под крепежный винт.

Какой же вывод?

Каждый из автоматов имеет свои обособленные достоинства и недостатки. Одни стоят дорого, другие не такие компактные, как хотелось бы потребителю. В любом случае, выбор выключателя зависит от подведенной к жилью нагрузки, сечения проводников.

Какой из них подойдет для конкретного дома подскажет маркировка, нанесенная на корпус изделия. Работы, связанные с электропроводкой лучше доверять электрикам, так как несмотря на инновации никто не отменял правила, что каждый должен заниматься своим делом. От правильно подключенного электричества зависит безопасность всех жильцов и сохранность имущества.
