Монтаж электрощитов и пультов управления

Функции автоматического шкафа вентиляции

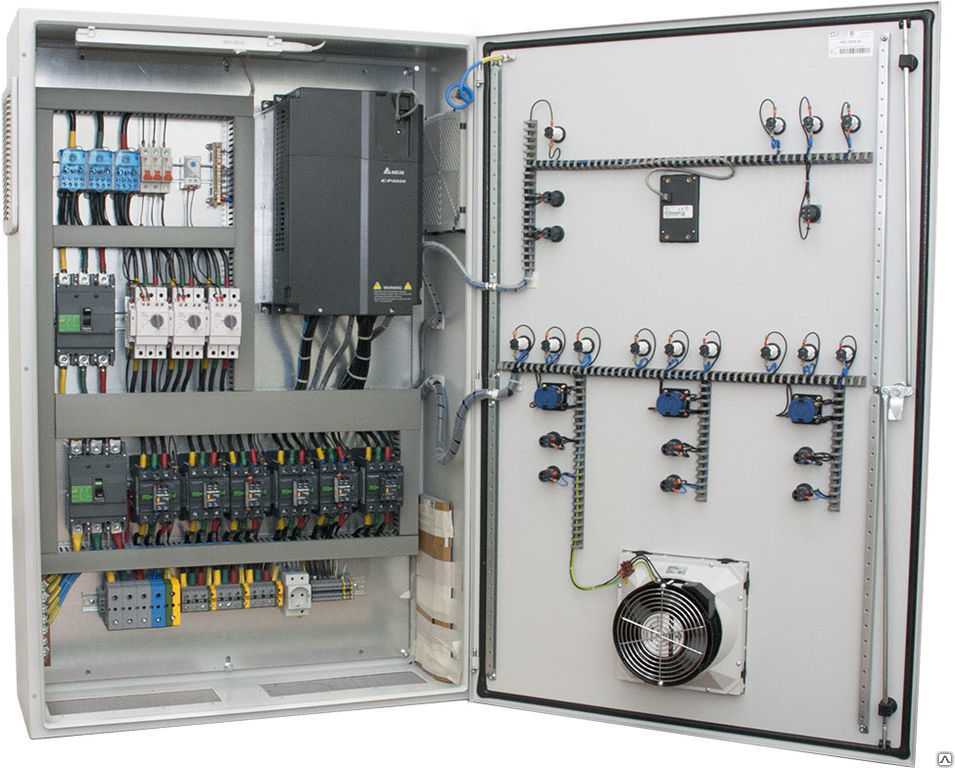

шкаф управления вентиляцией «Рубеж-4А

Возможности шкафов управления вентиляцией:

• поддерживают требуемую постоянную мощность электросети;
• позволяют удобно подключить линии разного силового напряжения к различным колодкам клемм;
• контролируют интенсивность вращения вентиляторов, плавно их запускают и не допускают перекос фаз;
• уравнивают мощности, предупреждая перегрев оборудования, перегрузку и замыкания;
• контролируют напряжение в сети автономно, удаленно или местно.

Шкаф управления приточно-вытяжной вентиляцией работает в дежурном или летнем режимах. В летнем режиме не контролируется температура воздуха. Когда температура приточного воздуха низка, автоматика шкафа переключает управление приточной вентиляцией в режим защиты.

Стандартные функции

• Ручная остановка и запуск;
• совместим с датчиками температуры приточного, наружного воздуха, а также обратного теплоносителя;
• фиксирует температуру контактов двигателей вентиляторов;
• регулирует функцию привода воздушного клапана;
• предупреждает замыкания и перегрузки двигателя насоса;
• управляет приводом теплопоставляющего клапана;
• предупреждает обмерзание водяных обогревателей и фреоновых охладителей;
• предупреждает перегрев электрического обогревателя;
• продлевает остановку вентилятора приточного воздуха;
• подает сигналы о необходимости очищения воздушных фильтров;
• останавливает и обесточивает оборудование при пожарной тревоге;
• оповещает с помощью световой индикации о работе системы;
• фиксирует аварии в специальном журнале.

Расширенные функции

• пульт дистанционного управления шкафомПредупреждает перепады давления при обрывах ремня вентилятора;
• Обеспечивает частотное преобразование для вентиляторов;
• Регулирует температуры воздуха в помещениях каскадным способом;
• совместим с термодатчиком на вытяжке;
• оповещает об аварии световой индикацией;
• возможно подключение дистанционного управления;
• контролирует работу воздушного клапана;
• обеспечивает присоединение дополнительных вентиляторов;
• двухфазовый контроль блока компрессор-конденсатор;
• пятифазовый контроль электрообогревателем;
• контролирует камеру смешения;
• предупреждает обмерзание рекуператора и роторного регенератора;
• контролирует увлажнители воздуха;
• программируется на 7 дней;
• контролирует клапан охладителя;
• контролирует заслонки рециркуляции;
• при недостаточной мощности нагревания уменьшает скорость вращения лопастей вентилятора;
• сохраняет данные в памяти после отключения электропитания;
• контролирует над уровнем углекислого газа.

По заказу производители оснащают шкаф для автоматического контроля над вентиляцией дополнительными возможностями:

• работа без датчиков;
• запись отчетов о работе системы;
• рекуперация холода;
• диспетчерский дистанционный или локальный контроль.

Правила размещения шкафов управления вентиляции

Для корректной работы всей вентиляционной системы необходимо правильно установить узел управления.

• Узел управления вентиляцией устанавливается в помещении с температурным режимом от -10 до 55 градусов.
• Материалом для изготовления корпуса служит металл или пластик.
• ip31, ip45 – это степень защиты для материала корпуса. Металл ip31, ip – это внутренняя защита корпуса для пластика, 4 – степень защиты корпуса от твердых предметов, 5 – означает, что вода не проникнет внутрь шкафа.
• При подключении шкафа к электросетям от 220 или 380V необходимо учесть наличие заземления и частоту тока 50 Гц.
• Монтаж узла управления вентиляционной системой производится в помещении с ограниченным доступом воды, пыли, прямых солнечных лучей и активных химических веществ. Обычно такие помещения предназначаются для диспетчерской или электрощитовой.

Назначение щита управление вентиляцией

Если необходимо включить или настроить бытовую сплит-систему или приборы приточной вентиляции, зафиксированный в отверстии вентканала, то никаких узлов контроля не требуется – каждый прибор регулируется вручную или с пульта д/у.

Но если протяженность сетей большая, а приборы установлены в недоступных местах: в шахтах, на крыше или чердаке, в специально предназначенных нишах внутри стен – то возникает необходимость в монтаже блока дистанционного управления.

Современные ЩУВ представляют собой панели с индикаторными регулирующими устройствами или металлические шкафы, которые устанавливают на пол или подвешивают к стене. Для защиты внутреннего наполнения предусмотрены распашные дверки, закрывающиеся на замок. Кроме аббревиатуры ЩУВ можно встретить ШУВ (шкаф).

Основные функции ЩУВ:

• контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
• защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
• регулировка важнейших параметров оборудования, таких как производительность или мощность;
• программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
• обеспечение индикации, которая облегчает контроль и регулировку;
• поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
• контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
• предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Установка электротехнического щита на предприятии или в жилом здании позволяет обслуживающему персоналу следить за работой оборудования из одного места и быстро реагировать на поломки и остановку отдельных устройств. Приборы, регулирующие устройства пожаротушения и частично отопления, также могут размещаться в этом же шкафу.

При возникновении аварийной ситуации, например, возгорания в одном из помещений, остановка вентиляционного оборудования происходит автоматически или вручную – с панели ЩУВ.

Элементы систем вентиляции

Система управления включает в себя основные элементы, такие как датчики, регуляторы и прочие исполнительные механизмы.

Датчики

При помощи датчиков можно получать информацию о состоянии необходимого объекта по различным параметрам (температуре, давлению, влажности и пр.) и контролировать его, в случае малейшего сбоя системы. Подбирать датчики необходимо строго в соответствии с условиями той или иной вентиляции (условия эксплуатации, диапазон и степень точности измерений и т.д.).

Датчики температуры выполняются для наружного и комнатного применения, могут показывать температуру на поверхности трубопровода или внутри канала (воздуховода). Закрепляются они либо на сами трубы (на их поверхность) — наружные, либо перпендикулярно движущемуся потоку воздуха в трубе, воздуховоде – канальные датчики. Атмосферные датчики устанавливаются снаружи здания, выше его середины, с подветренной стороны, а комнатные виды датчиков должны крепиться внутри помещения, на расстоянии от пола не менее 1 – 1,5 м.

Датчики системы вентиляции и отопления

Управление вентиляцией зависит и от датчиков, регулирующих степень влажности, бывают они комнатного назначения и канального. Внешне выглядят, как блок со встроенным в него электрическим прибором, который измеряет относительную влажность воздуха и преобразует полученные данные в электронные сигналы. Чтобы прибор работал точнее, его необходимо устанавливать на определенном расстоянии от окон, приборов отопления, струй вентиляции и солнечных лучей.

Датчиками потока называются устройства, измеряющие скорость движение потока (это может быть как жидкость, так и газ) в трубах и воздуховодах. Расчет расхода газа или жидкости производится с учетом площади сечения трубы.

Регуляторы

Регуляторы необходимы для управления исполнительными вентиляционными механизмами. Они получают сигналы от датчиков, обрабатывают их показания и приводят в действие исполнительные механизмы системы вентиляции.

Регуляторы управления исполнительными вентиляционными механизмами

Исполнительные механизмы

Устройство, начинающее свою работу по команде, полученной от регулятора, называется исполнительным механизмом. Разделяются по способу работы: электрические, механические, гидравлические и пр.

Все процессы, из которых составляется вся система управления вентиляцией, контролируются посредством такого устройства, как электрический щит управления.

Щиты (шкафы, блок) управления для вентиляционных систем

Щитом управления называется устройство, благодаря которому осуществляется централизованный контроль над технологическими процессами в предприятиях различного назначения (электростанции системы газоснабжения, водоснабжения, электроснабжение и пр.). Это некий пульт, с располагающимися на нем приборами измерения и контроля всевозможных параметров, световыми индикаторами, ключами управления и мнемоническими схемами.

В системах вентиляции, также, применяются шкафы управления. Контроль, посредством шкафов, может производиться запрограммированными микро контроллерами (автоматически) и при помощи ручной регулировке рабочих параметров.

Щит управления вентиляцией является базовой единицей данной системы, он выполняет такие основные функции:

1. Включает индикацию работы и саму вентиляционную установку;
2. Управляет приточным вентилятором;
3. Регулирует скорость приточного вентилятора;
4. Управляет приводом заслонки для воздуха;
5. Регулирует температуру.

Работают пульты управления с различными видами оборудования для вентиляционных систем. Благодаря нему не только поддерживается постоянная температура и влажность помещения, но и повышается безопасность работающего оборудования.

Управление вентиляцией пультом (щитом) происходит по заданным производителем параметрам, это могут стандартные и дополнительные (расширенные) функции. Шкаф регулирует и фиксирует температуры контактов вентиляционных двигателей, управляет воздушным и тепло поставляющим клапанами, замедляет время остановки для вентилятора приточного воздухообмена, подает сигналы о загрязнении фильтров, обо всей работе системы, предупреждает и фиксирует аварии, и выполняет множество других поставленных ему задач.

Функции автоматического шкафа вентиляции

Благодаря усовершенствованию оборудования в области вентиляционной автоматизации, стало возможным исключение человеческого фактора из работы шкафа управления вентиляцией. Автоматика гарантирует высокий уровень безопасности огромного функционала, которым обладает вентиляция, управляемая исполнительными устройствами шкафа.

Широкие возможности шкафов управления вентиляцией включают в себя:

• Подключение любых элементов вентиляции с разными физическими характеристиками и различными портами для установки системы.
• Способность контроля напряжения сети.
• Управление специальными электрическими клапанами для обеспечения беспрерывной мощности в электросети. Увеличивает эксплуатацию приборов, исключая их перегрев, замыкание, перегрузки.
• Контроль заданных параметров для помещения и скорости вращения вентиляторов.

Рекомендуем ознакомиться: Системы приточной вентиляции в частном доме

Стандартные функции

Обычный шкаф автоматики вентиляции обладает следующими функциями:

• Контроль температуры нагрева отдельно взятого элемента системы вентиляции.
• Контроль над параметрами работы привода воздушного клапана.
• Контроль за чистотой воздушных фильтров. При загрязнении подается звуковой сигнал на узел управления вентиляционным оборудованием.
• Управление клапаном для перемещения потоков воздушных масс для поддержания заданной температуры воздуха в помещении.
• Управление узлом вентиляционного оборудования осуществляется в ручном режиме, включение и выключение.
• Исключение перегрева и короткого замыкания насосного мотора.
• С помощью световых индикаторов можно получить информацию о работе системы в целом.
• Возможность продления времени остановки перемещения: и приточного, и вытяжного воздуха, вентиляторами ШУВ (шкаф управления вентиляцией).
• Ведение журнала сбоев в работе системы принудительной вентиляции.
• Контроль за обледенением деталей фреоновых охладителей.

Расширенные функции

Набор расширенных функций зависит от конкретной модели прибора ШУВ. Часто используют такие функции как:

• Управление специальными клапанами для регулировки давления при обрыве ремня вентилятора.
• Осуществление контроля в автоматическом режиме за количеством углекислого газа.
• Сохранения всех данных о работе в журналах после отключения электроэнергии.
• Контроль над специальной камерой смешения потоков воздуха.
• Программирование на неделю вперед всего рабочего процесса.
• Контроль за параметрами охлаждающего клапана.
• Контроль с помощью электрообогревателя.
• Использование пульта дистанционного управления.
• Осуществление эффективной работы с датчиками, предназначенными для контроля разных параметров помещения, используя каскадный способ.

Зачем нужен и какие функции выполняет шкаф?

Главным назначением распределительных шкафов является управление электродвигателем одного или сразу нескольких насосных агрегатов. При этом тип насоса значения не имеет. Это может быть оборудование погружного типа либо скважинный или дренажный насос.

Причём назначение насосного оборудования может быть разным. Например, агрегат погружного типа нужен для эффективной работы отопительной системы, обустройства водоснабжения загородного дома или создания системы пожаротушения. А вот дренажный насос вместе со шкафом управления пригодится для перекачивания жидкости.

Если же вы установите шкаф управления для координации работы скважинного насоса, то, наконец, обретёте долгожданное спокойствие и отдых, поскольку отныне вам не нужно следить за работой оборудования, всё это будет делать автоматика, расположенная в шкафу. При этом данное устройство сможет выполнять следующие функции:

оборудование будет обеспечивать безопасный и плавный запуск двигателя насосного агрегата; автоматика сможет регулировать работу частотного преобразователя; помимо этого устройство будет отслеживать давление в системе, уровень воды, а также её температуру, что очень важно для своевременного включения и отключения насосного оборудования. Функции шкафов управления двумя и более насосами ещё обширней:. Функции шкафов управления двумя и более насосами ещё обширней:

Функции шкафов управления двумя и более насосами ещё обширней:

• если агрегат заметит, что один из насосов работает в аварийном режиме, он тут же подключит к работе второй насос;
• поскольку автоматика шкафа управления будет регулировать попеременную работу каждого из насосов, общая изнашиваемость насосных агрегатов наступит позднее;
• если одни из насосов длительное время будет находиться без работы, оборудование сможет защитить его от заиливания;
• благодаря такому устройству вы вручную сможете заблокировать работу одного из насосов;
• автоматика шкафа имеет разные программы управления несколькими насосами;
• при необходимости вы можете получить полные данные о работе каждого агрегата по отдельности.

Преимущества использования шкафов управления вентиляцией

Электротехнические щиты данного типа позволяют объединять в единую систему приборы и механизмы с разным назначением и характеристиками. При этом они предоставляют пользователю широкие возможности для эффективной и простой эксплуатации контролируемых систем.

Шкаф управления противодымной вентиляцией, как и общеобменные модели, позволяет:

• управлять отдельными устройствами вручную, автоматически или дистанционно;
• оперативно получать информацию о состоянии и работе системы;
• вовремя выявлять аварии или поломки по световой и звуковой индикации;
• надежно защитить электрические компоненты от коротких замыканий;
• регулировать скорость движения и прочие параметры воздушных потоков;
• организовать работу системы по индивидуальному графику;
• гибко настраивать характеристики воздуха (температура, влажность);
• отправлять информацию об оборудовании на диспетчерский пульт.

Настройка и управление

Только что установленные вентиляционные системы обязательно нужно грамотно настроить. Разумеется, правильное распределение воздушных потоков должно учитываться еще на стадии разработки проекта, когда осуществляется ряд требуемых инженерных расчетов

Однако, в данном случае важно учесть, что:

• при проектировании чаще применяются сечения воздуховодов стандартного типа, а сам воздух по ним может ходить с различной скоростью;
• львиная доля схем имеет определенные участки, где есть возможность верно распределить воздух лишь ручным способом.

Учитывая данные особенности, можно сделать вывод, что наладку вентиляционной системы с автоматикой также лучше доверить специалистам. Порядок проведения этих работ таков:

• сначала с применением анемометра определяют и вычисляют среднюю скорость прохождения воздуха через решетку вентиляции;
• затем, применяя величину живого сечения решетки, рассчитывают объем воздуха, опираясь на специальную формулу;
• при помощи регулирующего клапана объем воздуха, поступающего на решетку, уменьшается либо увеличивается;
• клапан воздушного расхода встраивают как в воздушный отвод, так и в решетку;
• изменив угол заслонки регулирующего клапана, вновь проводят все требуемые замеры скорости воздушных масс на решетках;
• все выявленные параметры сверяются с проектом, и в случае расхождений система настраивается дальше.

Главными управляющими возможностями грамотно установленной вентиляционной системы с автоматикой являются:

• последовательный пуск;
• последовательная остановка;
• резервирование и дополнение.

Применение шкафов управления вентиляцией

Использование ШУВ является наиболее эффективным способом обеспечения контроля над системами, имеющими сложную структуру и большую протяженность. С помощью данного оборудования создается централизованный пост, позволяющий персоналу управлять различными приборами и своевременно выявлять аварийные ситуации.

Приборы выпускаются в нескольких модификациях, определяющих их сферу применения:

• Общеобменные. Обеспечивают регулировку рабочих параметров систем вентиляции и их отдельных элементов. Применяются для автоматизированного управления приточными установками, вытяжными приборами, а также различными системами воздухообмена.
• Противопожарные. Применяются для контроля состояния и работы воздушных магистралей защитной системы. Позволяют эффективно управлять электроприводами вентиляторов дымоудаления, огнезадерживающими клапанами, устройствами подпора воздуха.

Схема шкафов управления вентиляцией

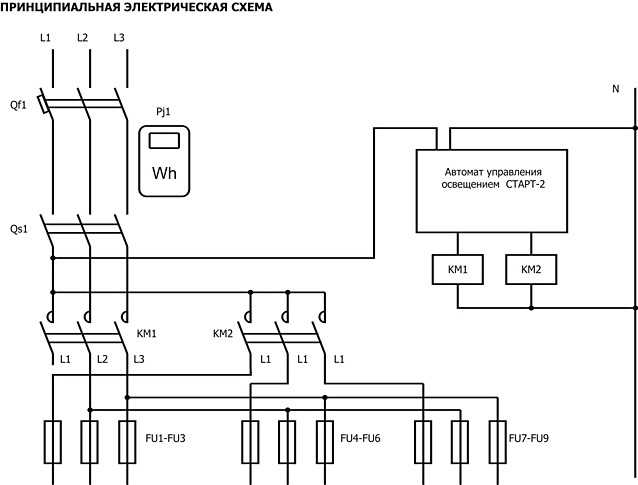

схема блока управления приточной вентиляцией с водяным обогревом

Стандартная схема шкафа управления вентиляцией включает:

• преобразователь частоты;
• микропроцессорный контроллер;
• пускатели, рубильники;
• автоматические выключатели;
• контакторы;
• защитные механизмы;
• реле;
• световые индикаторы режимов.

схема блока управления приточно-вытяжной вентиляции с водяным обогревом

Преобразователи частоты необходимы для изменения скорости вращения лопастей вентилятора и асинхронного двигателя, запускают механизмы без рывков, обеспечивая более благоприятный режим работы. Регулировка частот обеспечивает контроль над скоростью как в ручном, так и в автоматическом режиме, предупреждает перегрузки двигателя. Уменьшая затраты на электроэнергию, и повышая безопасность системы, продлевая срок эксплуатации.

Одним из важных элементов схемы управления шкафом вентиляции является контроллер.

Модели, представленные на российском рынке, содержат меню программирования на русском языке. Возможности котроллера достаточны для решения любых проблем, возникающих при эксплуатации вентиляционных систем. Наиболее практичны контроллеры свободного программирования, которые позволяют организовать управление системой вентиляции любой схемы.

Надежная и несложная схема шкафа управления вентиляцией позволяет не проводить его сервисное и техническое обслуживание. Один раз в 6 месяцев проверяется целостность кабелей и изоляции, состояние заземления. Кроме этого необходимо придерживаться правил эксплуатации оборудования.

Нормативная документация

Техническое обслуживание системы дымоудаления и противодымной вентиляции регламентируется документами:

• ГОСТ Р 533300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний».
• Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме».
• РД 25.964-90 «Система технического обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной, пожарной и охранной-пожарной сигнализации. Организация и порядок проведения работ».
• Другие утвержденные нормативные документы, акты, постановления.

Функции автоматического шкафа вентиляции

Благодаря усовершенствованию оборудования в области вентиляционной автоматизации, стало возможным исключение человеческого фактора из работы шкафа управления вентиляцией. Автоматика гарантирует высокий уровень безопасности огромного функционала, которым обладает вентиляция, управляемая исполнительными устройствами шкафа.

Широкие возможности шкафов управления вентиляцией включают в себя:

• Подключение любых элементов вентиляции с разными физическими характеристиками и различными портами для установки системы.
• Способность контроля напряжения сети.
• Управление специальными электрическими клапанами для обеспечения беспрерывной мощности в электросети. Увеличивает эксплуатацию приборов, исключая их перегрев, замыкание, перегрузки.
• Контроль заданных параметров для помещения и скорости вращения вентиляторов.

Стандартные функции

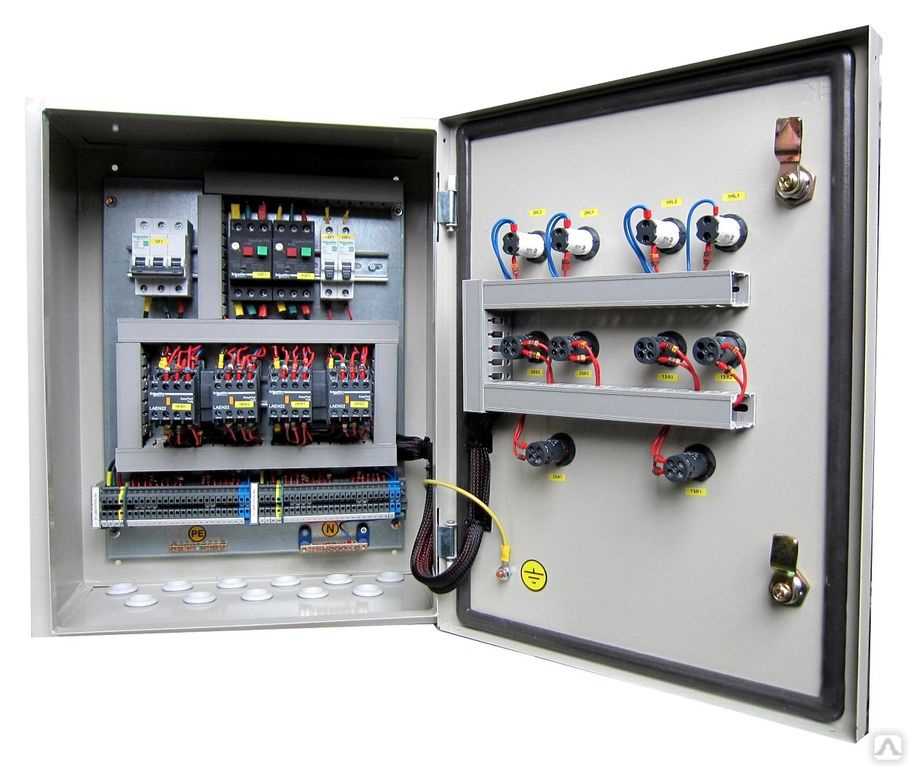

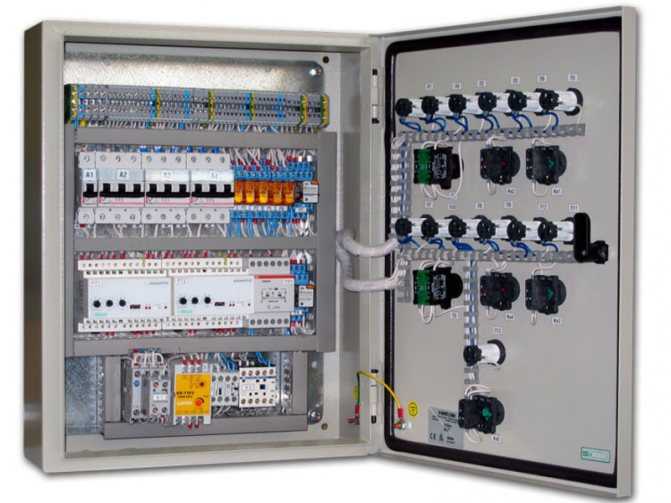

Обычный шкаф автоматики вентиляции обладает следующими функциями:

• Контроль температуры нагрева отдельно взятого элемента системы вентиляции.
• Контроль над параметрами работы привода воздушного клапана.
• Контроль за чистотой воздушных фильтров. При загрязнении подается звуковой сигнал на узел управления вентиляционным оборудованием.
• Управление клапаном для перемещения потоков воздушных масс для поддержания заданной температуры воздуха в помещении.
• Управление узлом вентиляционного оборудования осуществляется в ручном режиме, включение и выключение.
• Исключение перегрева и короткого замыкания насосного мотора.
• С помощью световых индикаторов можно получить информацию о работе системы в целом.
• Возможность продления времени остановки перемещения: и приточного, и вытяжного воздуха, вентиляторами ШУВ (шкаф управления вентиляцией).
• Ведение журнала сбоев в работе системы принудительной вентиляции.
• Контроль за обледенением деталей фреоновых охладителей.

Расширенные функции

Набор расширенных функций зависит от конкретной модели прибора ШУВ. Часто используют такие функции как:

• Управление специальными клапанами для регулировки давления при обрыве ремня вентилятора.
• Осуществление контроля в автоматическом режиме за количеством углекислого газа.
• Сохранения всех данных о работе в журналах после отключения электроэнергии.
• Контроль над специальной камерой смешения потоков воздуха.
• Программирование на неделю вперед всего рабочего процесса.
• Контроль за параметрами охлаждающего клапана.
• Контроль с помощью электрообогревателя.
• Использование пульта дистанционного управления.
• Осуществление эффективной работы с датчиками, предназначенными для контроля разных параметров помещения, используя каскадный способ.

Виды приточно-вытяжных систем

Наиболее эффективными из вентиляционных систем, являются приточно-вытяжные, включающие в схему рекуператоры. Эти устройства представляют собой теплообменники, использующие энергию отводимого воздуха. При этом входной поток и отвод не вступают в непосредственный контакт. Рекуператор может быть роторным, пластинчатым или содержащим промежуточный теплоноситель. Роторный отличается высокой эффективностью, однако считается наиболее дорогим. Его использование неэкономично, когда наружная температура воздуха в холодный период не опускается ниже 15 градусов мороза. В то же время, приточно-вытяжные установки с роторными рекуператорами, применяемые в северных широтах, обеспечивают экономию энергозатрат на обогрев помещений вдвое. Пластинчатый вариант устройства более доступен и относится к бюджетному сегменту.

В холодное время года, входящий воздушный поток нагревается в помещении и при выходе отдает тепло вновь поступающему потоку. Отсутствие смешивания гарантирует постоянный приток свежего, чистого воздуха и удаление отработанного. Летом, в жару, устройство работает в обратном порядке. Теплый поток, попадая в помещение, охлаждается, и при выходе, отбирает тепло у вновь поступающего.

Общеобменная вентиляция циркуляционного типа представляет более дешевый тип. Воздух, поступающий снаружи получает тепло, непосредственно контактируя с отработанным.

При этом чистота воздуха в помещении уже не может быть такой, как в вышеописанном варианте. Циркуляционные системы не могут устанавливаться в зданиях, где в атмосфере возможно наличие угарных и горючих газов, токсичных веществ и прочих, опасных для жизни и здоровья компонентов.

Еще одним недостатком принудительной, циркуляционной вентиляции, является ее не эффективность с падением наружной температуры ниже нуля.

Самыми дорогими вариантами приточно-вытяжных установок с принудительной вентиляцией являются системы, оборудованные кондиционерами. Устройства позволяют регулировать температурный режим в помещении в широких пределах и обеспечивают комфортные условия круглый год. Система оснащена тепловым насосом и фильтрационным контуром, необходимым для очистки воздуха.

Каждая из принудительных вентиляций обеспечена системой управления. Наиболее дорогие варианты снабжаются датчиками и «умной» электроникой, способной регулировать режимы самостоятельно, согласно заранее заданной программе.

Для вентиляции зданий, особенно многоэтажных может использоваться не только механическая циркуляция воздуха. Перепад давлений внутри и с наружи помещения способен создать необходимый для проветривания поток. Устройство приточно-вытяжной вентиляции с естественной циркуляцией основывается именно на этом принципе. При этом учитываются следующие нюансы:

1. Для размещения воздухозаборника обычно выбирается сторона здания, которая чаще всего обдувается ветрами.
2. Отвод делается с противоположной стороны
3. Сам воздухозаборник оснащается дефлектором, усиливающим входящий поток.

Такая система отличается простотой конструкции и невысокой стоимостью. Однако простота исключает возможность экономии тепла и многих преимуществ, обеспечивающихся установками с принудительным типом вентиляции: ионизации, очистки, регулировки влажности.

Что такое автоматика для вентиляционных систем

Сегодня автоматические системы управления вентиляцией представлены большим комплексом всевозможных технических приборов. Все они, начиная от термостатов, и заканчивая сложными компьютеризированными модулями, предназначаются для облегчения управления и контроля над работой принудительных вентиляционных систем. Разнообразие оборудования даёт возможность решения задач по обеспечению автоматизации на любом объекте, вне зависимости от его характеристик и назначения.

Исходя из эксплуатационно-технических требований, возможен различный подход к изготовлению пультов автоматизированного управления вентиляцией:

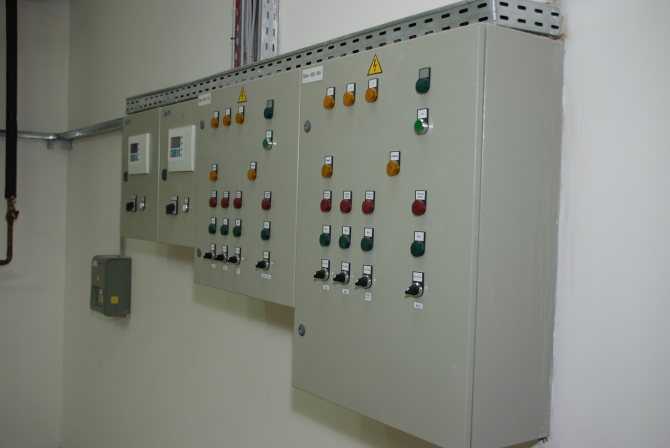

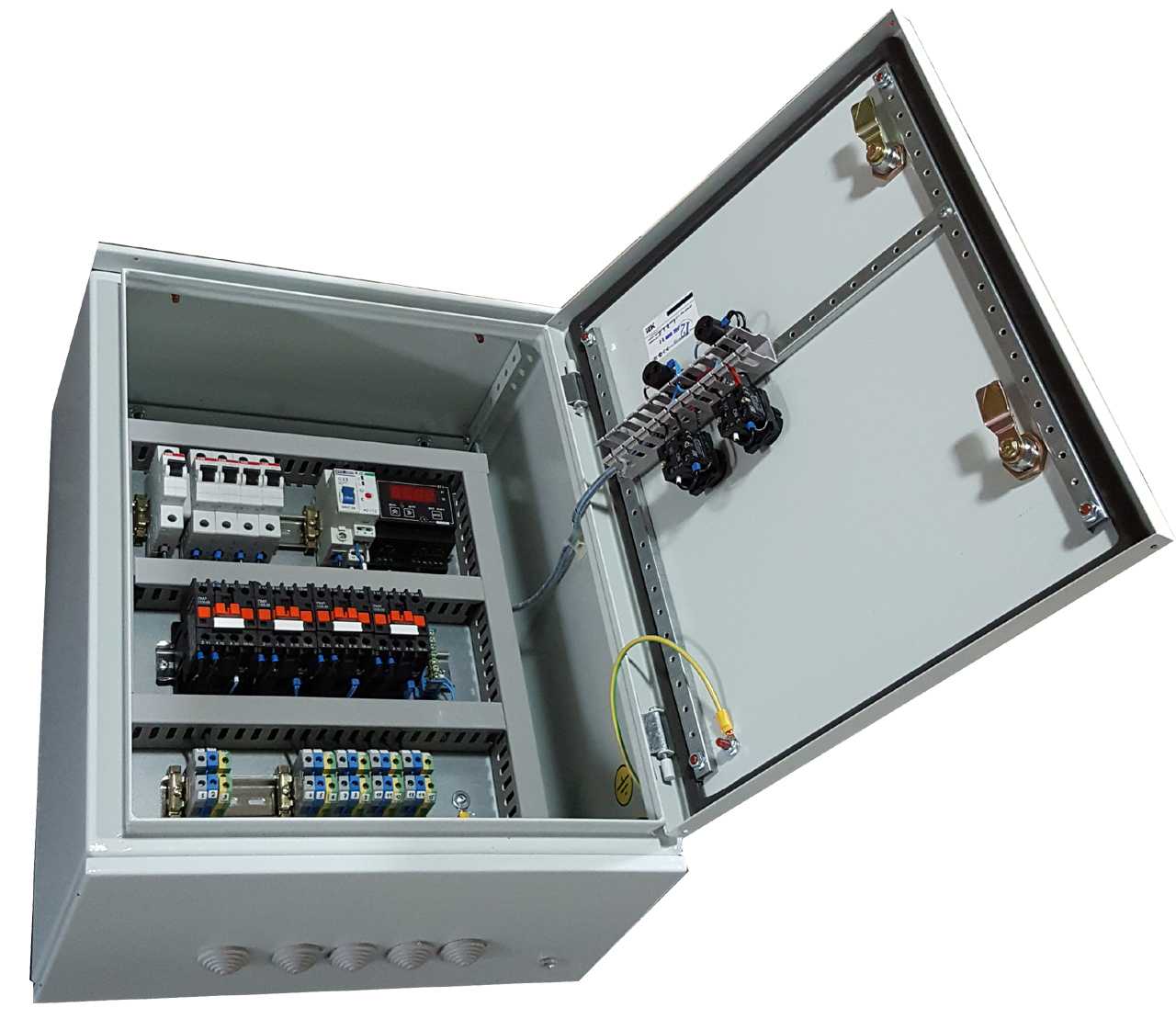

• На одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления.

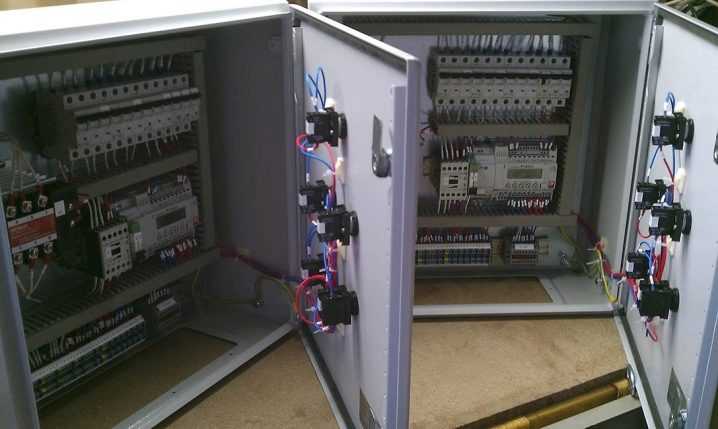

• В других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.

Разница в подходах обусловлена необходимостью обеспечить эффективное функционирование вентиляции и созданием комфортных условий для жильцов или работников во внутренних помещениях здания, вне зависимости от времени года и внешних погодных условий.

Управление работой вентиляционных механизмов происходит с помощью комплекса датчиков, установленных внутри помещений. Одни из них действуют по принципу термостата — с повышением температуры внутри здания автоматически включаются вентиляторы, чем обеспечивается приток свежего воздуха.

Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

Конструктивно подобные модули состоят из трех групп узлов:

• Датчики — приборы, передающие информацию об окружающей среде — термостаты, измерители влажности воздуха, газоанализаторы. Собранные данные они передают в анализирующий центр.
• Центр управления собирает и обрабатывает информацию, поступающую от контрольных датчиков, и на основании полученного анализа выдает команды механизмам управления на изменения режима работы.
• Исполнительные механизмы — узлы, осуществляющие механические действия. К этой группе относятся: преобразователь частоты вращения вентилятора, сервоприводы для регулировки положения задвижек и т.д.

Центры управления анализируют соотношение в воздухе кислорода и углекислого газа, процент влажности, при необходимости выдавая команду проветрить помещение. При обнаружении возгорания высокоинтеллектуальная электроника самостоятельно блокирует приток свежего воздуха, препятствуя распространению пожара.

В обычном режиме автоматика обеспечивает слаженное функционирование всех узлов и механизмов вентиляционных систем без привлечения оператора.

Компьютеризированные модули передают информацию о режиме работы, о показаниях датчиков на единый пульт управления. Это позволяет оператору, при необходимости, корректировать работу автоматики, и менять настройки в удаленном режиме.

В зависимости от конкретной ситуации, используется один из 3-х режимов управления приборами:

• Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
• Автономный. Аппаратура работает в соответствии с установленными настройками, вне зависимости от прочих инженерных систем, установленных в здании.
• Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в доме — например, с пожарной сигнализацией, иными аварийными датчиками.

Таким образом, автоматизированный комплекс исполняет роль управляющего контрольного центра. Он запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.
