Как правильно включить накопительный водонагреватель

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Характеристики бойлеров

Бойлер устанавливают в качестве альтернативной или основной системы нагрева воды

Все водонагреватели можно разделить на две группы по способу нагрева воды: проточные и накопительные.

Накопительные модели оборудованы баком, в котором и производится нагрев воды с помощью ТЭНа. Благодаря утеплению резервуара вода сохраняет свою температуру в течение дли длительного времени. Объем бака может превышать 300 литров. Крупногабаритные изделия применяются в больших загородных домах. Накопители объемом около 10 литров могут ставиться в квартирах.

Проточные модели подходят для бытового использования в квартирах. Их принцип действия заключается в нагреве жидкости при включении крана. Это компактные приборы, которые устанавливаются рядом с водопроводным краном.

По типу топлива выделяют:

• Газовые приборы. Стоят довольно дорого, но окупаются уже за два года постоянного применения.
• Электрические. Сами модели имеют невысокую стоимость, но потребуются значительные затраты на электричество.

По перечисленным характеристикам владелец дома или квартиры подбирает, какой бойлер ему больше подходит.

Инструкция по эксплуатации

Вне зависимости от вида нагревателя, необходимо обращаться с ним бережно, аккуратно и соблюдать требования эксплуатации. Их можно прочесть в инструкции, которая прилагается в комплектации.

Особенности эксплуатации проточных моделей

Чтобы бойлер работал дольше, рекомендуется установить фильтр на входящую трубу

Различия в устройствах разного вида обуславливают особенности эксплуатации. Перед началом использования нужно изучить инструкцию от производителя и произвести следующие действия:

• Поставить фильтр грубой очистки. Он позволит собрать мелкий мусор, который попадает от водопроводных труб.
• Осуществить горизонтальный монтаж. Разрешен только такой вид установки, чтобы не было воздушных пробок. Проверка производится при помощи строительного уровня.
• Если прибор электрический, его нужно заземлить.

Проточные модели бывают с ручным и электронным управлением. Первый вариант отличается надежностью и невысокой стоимостью. Электронные механизмы дороже, но они расширяют функционал.

Периодически устройство нужно осматривать на наличие повреждений. Использовать неисправный нагреватель запрещено. Если прибор больше не потребуется для нагрева воды, его нужно снять со стены, предварительно выключив его из сети и удалив остатки воды. Хранить водонагреватель зимой нужно в теплом помещении.

Особенности эксплуатации накопительных бойлеров

Устройство накопительного бойлера с ТЭНом

Модели с баком для воды различаются по своим габаритам. Большие устройства обычно вешаются на стену или монтируются в пол. Бывают вертикального и горизонтального типа.

Включать и использовать можно только правильно настроенный и подсоединенный к сети прибор. Работу должен проводить специалист. Также он ставит отметку о качестве монтажа оборудования.

После установки можно использовать бойлер. Перед первым пуском его нужно визуально осмотреть и убедиться в целостности корпуса и проводов. После успешной проверки нужно наполнить бак водой. Для этого следует открыть вентиль подачи воды.

Когда бак заполнен, можно включить устройство в сеть и нажать кнопку включения. Управление производится кнопками на корпусе или путем внесения команд на мониторе.

Основные правила пользования водонагревателем

Схема устройства электрического водонагревателя.

1. Перед началом использования прибор следует установить. От правильности установки во многом зависит срок службы агрегата. Во время монтажа следует придерживаться приложенной к прибору инструкции. Если требуется заземление, то его обязательно нужно сделать. Чтобы прибор работал долго, не рекомендуется его часто выключать и включать. Если горячая вода необходима каждый день, то не следует отсоединять прибор от сети. При частых включениях и выключениях автоматика может быстро выйти из строя.
2. Перед тем как включить бойлер, следует закрыть стояк горячей воды, через который она подается в квартиру. После этого можно открыть два крана на водонагреватель и включить питание. Для того чтобы его выключить, все нужно сделать наоборот. Если в квартиру подвода горячей воды нет, то ничего закрывать не надо. Во время купания без необходимости не надо включать горячую воду часто.
3. Если вы надолго уезжаете, то бойлер нужно отключить от сети. Через год использования прибора следует провести профилактические работы. Чем выше выставляется температура воды, тем больше ее нужно разбавлять. В случае если в квартире проживает всего один человек, то можно сразу выставлять необходимую температуру, чтобы не было необходимости разбавлять потом воду. Это сэкономит деньги. Если же проживает большое количество человек, то следует выставить максимальную температуру, чтобы воды хватило на всех.

Рекомендации по включению бойлера

В зависимости от типа водонагревателя выделяют несколько вариантов включения водонагревателя. О том, как включить самые известные марки устройств, пойдёт речь далее.

Запуск водонагревателя «Аристон»

После подключения прибора к электросети надо действовать по следующему алгоритму:

Обратить внимание на индикаторы, которые должны засветиться на панели прибора.
Заморгавшие лампочки температуры свидетельствуют о том, что водонагреватель не работает.
Нажать на кнопку, отвечающую за запуск. Чаще всего такая клавиша располагается в крайнем углу панели.
Отрегулировать необходимую температуру при помощи соответствующих клавиш.
Установить требуемую мощность

На бойлерах от компании «Аристон» данный параметр не превышает 2500 Вт.

Дополнительная информация! Большинство устройств для нагрева воды автоматически сохраняют первоначальные настройки. Поэтому в дальнейшем настраивать водонагреватель не придётся.

Как запустить водонагреватель «Электролюкс»

Выделяют несколько действий, которые требуется выполнить, чтобы включить бойлер этой марки:

1. Подключить устройство к сети.
2. Нажать на клавишу Power.
3. После выполнения вышеуказанных пунктов включится дисплей прибора.
4. Отрегулировать показатели: температурный режим, мощность нагрева.
5. Нажать кнопку «Сохранить выбранные параметры

Важно! У большинства нагревателей «Электролюкс» изначально активен режим «Экономия энергии». Некоторые пользователи могут отключить такую возможность, зайдя в настройки прибора

Следуя рекомендациям, которые были изложены в данной статье, можно значительно повысить долговечность работы бойлера.

В современном мире люди привыкли к комфортным условиям и поэтому стараются создать максимально уютное пространство вокруг себя. Чтобы не переживать о перебоях с поступлением горячей воды, многие решаются на установку водонагревателя. Но из-за редкого использования далеко не все знают, как включить бойлер той или иной марки. На самом деле это совершенно нетрудно и, соблюдая определенный порядок действий, с задачей можно справиться самостоятельно.

Монтаж накопительного водонагревателя своими руками

Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.

Что понадобится для установки накопительного водонагревателя:

• Перфоратор;
• Плоскогубцы и отвёртка;
• Крюки или планка с анкерными болтами;
• Клапан с предохранителем;
• Два прочных и гибких шланга;
• Три крана Ду 15;
• ПВС-кабель 3х25;
• Дифавтомат на 16 А;
• ФУМ-лента;
• Устройство накопительного водонагревателя.

Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.

Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

Подключение накопительного бойлера к водопроводу

Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:

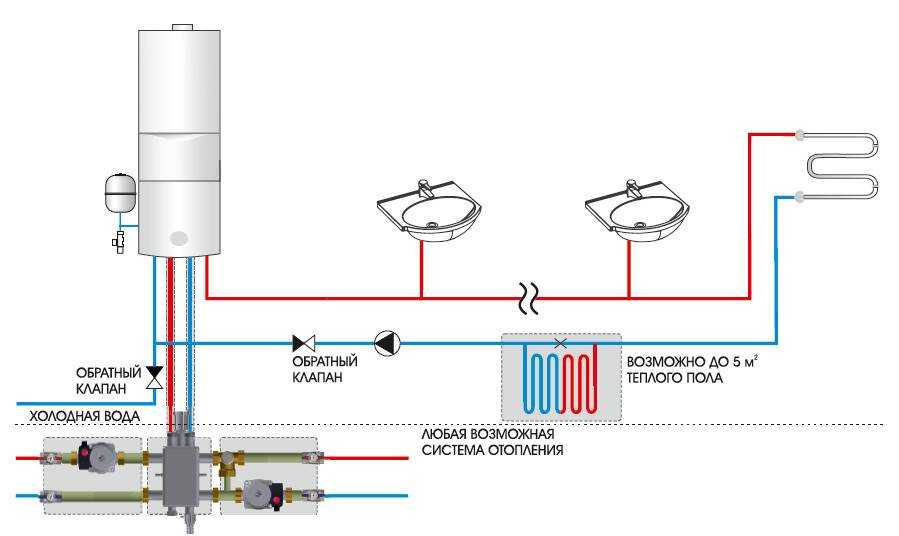

Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.

Второй вариант значительно проще:

1. Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
2. Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
3. К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
4. Все стыки лучше дополнительно закрепить ФУМ-лентой;
5. На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
6. Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
7. Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.

Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.

На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.

Как подключить накопительный водонагреватель к сети

Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.

Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.

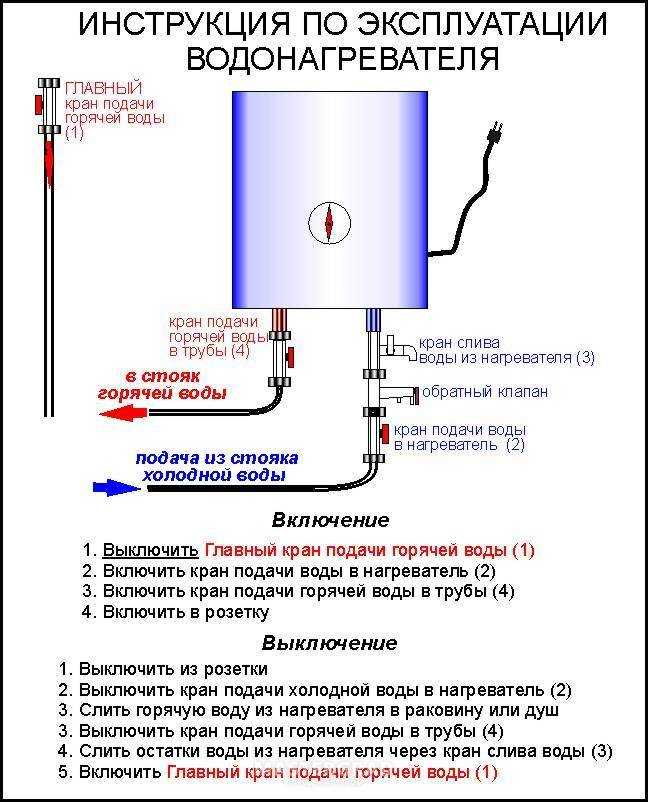

Как правильно запустить?

1. Налейте в бак воды и закройте кран ГВС;
2. Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
3. Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
4. Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.

Как запустить накопительный бойлер

Первый запуск электрического водонагревателя должен производить мастер по установке оборудования непосредственно после проведения монтажа прибора. О качественной установке, проведенном запуске свидетельствует его подпись, печать фирмы в техническом паспорте, гарантийном талоне. Без данной процедуры невозможно гарантийное обслуживание бойлера в дальнейшем.

При условиях, когда невозможно пригласить мастера на установку, запуск системы, приходится подключать бойлер самостоятельно. Последовательность действий при первом запуске:

1. Проверка качества произведенной установки водонагревателя, определение протечек, если они есть:

• Водонагреватель отключить от электропитания;
• Водонагревательный резервуар заполнить водой при открытом кране горячего водоснабжения. После того, как из горячего крана начнет течь вода, нужно остановить набор воды, так как бак уже заполнен;
• Закрыть кран, желательно оставить бойлер на некоторое время;
• Осмотреть водонагревательную конструкцию. Определить целостность элементов соединения. Если протечек нет, можно подключать прибор к электропитанию. Наличие протечек необходимо устранить.

1. Подключить бойлер к электросети, поставить режим нагрева.
2. Убедиться, сверившись с технической документацией, что количество потраченного на нагрев времени соответствует норме, а вода нужной температуры.

После длительного отключения бойлера (зимний период на даче, использование в квартире при отключении горячего водоснабжения) запуск производится по приведенной схеме.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками»

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Что еще нужно учитывать:

• Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
• Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
• Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

• строительная рулетка, уровень;
• дрель или перфоратор;
• разводные ключи;
• для подключения к трубопроводу понадобятся тройники-фитинги;
• запорные краны;
• фум-лента или пакля для герметизации соединений;
• гибкие шланги;
• трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

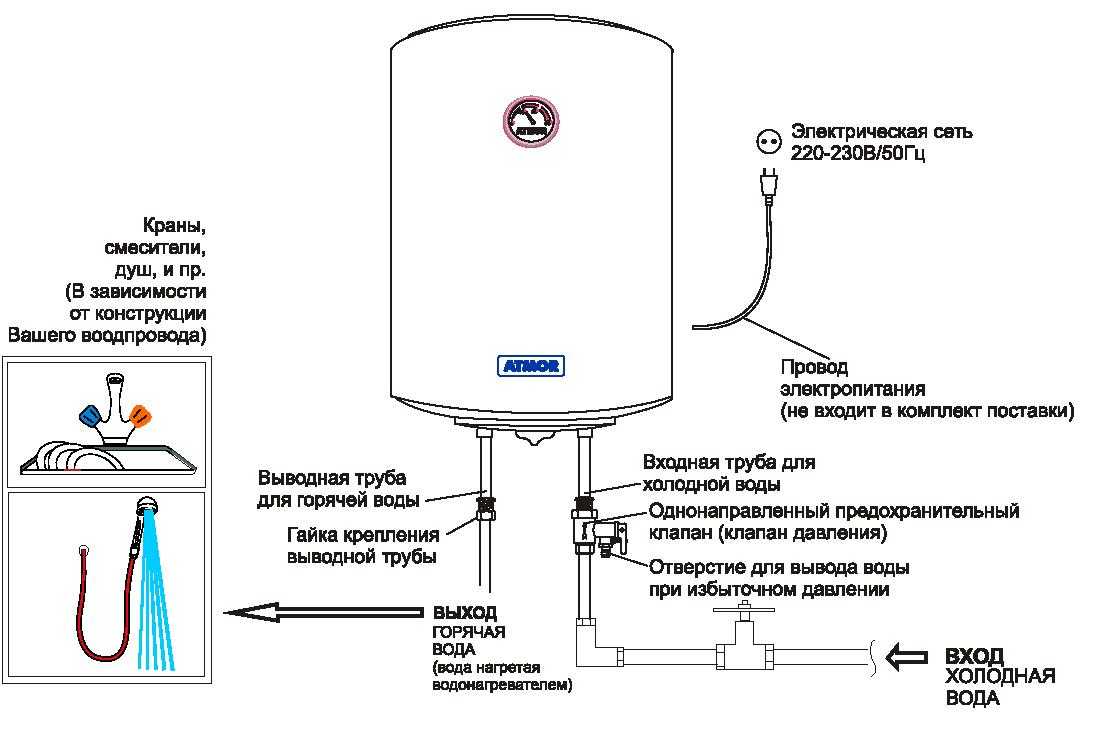

Схема подсоединения указана на картинке:

Как экономить электроэнергию с бойлером?

Чтобы экономно пользоваться бойлером, продлевая срок его эксплуатации и не переплачивая за электричество, необходимо следовать рекомендациям:

• при ежедневном пользовании горячей водой не отключать прибор от сети. На поддержание температуры будет расходоваться меньше электроэнергии, чем на разогрев ее с нуля, особенно в зимнее время, когда вода может поступать очень холодная;
• если горячая вода нужна 1 раз в сутки и реже, то бойлер стоит отключать. В этой ситуации все наоборот: меньше электричества уйдет на подогрев, чем на поддержание температуры;
• приличная экономия электроэнергии достигается за счет программируемых контроллеров, устанавливаемых на современные водонагреватели. Зная свой график использования воды, агрегат можно запрограммировать на приготовление воды к определенному времени;
• на простых моделях бойлеров имеется экономичный режим регулятора, обозначенный буквой «Е» или другим способом, по возможности пользуйтесь им.
• используя водонагреватель для проточной воды, не допускайте бесцельного ее течения во время разных процедур. Нагрев происходит очень быстро, а постоянно закрывая кран на 1—3 минуты, вы сэкономите массу электроэнергии.

Алгоритм проверки системы

Для тестирования оборудования, смонтированного на стене или полу, необходимо:

• подать холодную воду под напором для выявления и устранения мест течи;
• убедиться в корректности подсоединения изделия к бытовой электрической сети;
• протестировать работу и убедиться в отсутствии течи и самопроизвольного преждевременного отключения;
• повторно включить прибор для проверки с замерами температуры жидкости.

Запуск водоснабжения

Включение водонагревателя начинается с проверки герметичности стыков водопроводных труб и расходного бака. Для тестирования потребуется открыть кран подачи холодной жидкости и вентиль смесителя. Не допускается появление мелких капель воды на стыках труб или из-под кожуха прибора. При появлении течи из корпуса оборудование необходимо поменять, осуществляет гарантийное и послегарантийное обслуживание или ремонт нагревательных устройств.

Если вода подается в нагреватель из скважины или колодца, то в магистрали необходимо предусмотреть фильтр грубой очистки. Не рекомендуется даже кратковременная работа оборудования на грязной жидкости. Сетка позволяет отделить крупные частицы грязи, которые оседают на поверхности резервуара и корпусе ТЭНа. Отложения приводят к коррозии или локальным перегревам и служат основанием для отказа в гарантийном ремонте.

Перед запуском водоснабжения необходимо проверить герметичность стыков водопроводных труб и расходного бака.

Системная диагностика

После проверки герметичности контура подачи воды тестируют электрическую проводку. Если бойлер подсоединен без розетки, то следует убедиться в корректности положения провода фазы и нуля, а затем подтянуть крепежные винты. Также необходимо проконтролировать правильность подсоединения пакетного выключателя. Для проведения проверки необходима индикаторная отвертка или цифровой прибор, работающий в режиме вольтметра или прозвона цепи.

Параметры водонагревателя

На этапе проверки параметров необходимо:

1. Заполнить бак водой и включить нагреватель в разных режимах мощности.
2. Вращением регулятора и нажатиями на кнопки проверить работоспособность оборудования.
3. Открыть вентили смесителя и убедиться в подаче нагретой жидкости. Если в доме реализована многоканальная система водоснабжения, то рекомендуется проверить работу каждой точки раздачи.
4. Отключить питание и провести повторный осмотр трубопроводов и корпуса.

Повторная проверка работоспособности

При вторичной проверке оборудования необходимо определить температуру воды в системе холодного водоснабжения (бытовым градусником или термопарой, подключенной к мультиметру). Включить питание и выставить рабочий режим, а спустя 10-15 минут провести повторный замер температуры воды на выходе из смесителя.

При тестировании оборудования зимой пользователи сталкиваются с падением температуры воды на выходе или увеличением времени нагрева. Причиной является холодная жидкость, которая остывает в водоемах и при подаче по трубам в жилой дом. В теплое время или при отключенном горячем водоснабжении возможно падение давления. В этом случае следует проверить герметичность отсечного крана. При образовании щелей часть жидкости уходит в пустые магистрали центрального водоснабжения.

Проверка правильности работы

Отлично, если водонагреватель подключён к отдельному автомату. При возникновении проблем в его работе это не повлияет на электроснабжение других приборов в доме.

Если после запуска нагревателя выбило автомат, можно осуществить повторное включение. Если же ситуация повторилась, значит есть серьёзные неполадки. Агрегат нужно обесточить и вызвать мастера.

Вот ещё несколько деталей, которые нужно проверить после пуска бойлера в работу:

• Осмотрите трубу с горячей водой – нет ли там течи. Дело в том, что водонагреватель может создавать большее давление, чем в стояках. И если прокладки где-то уже изношены, но выдерживали нагрузку от центрального водоснабжения, теперь они могут сдаться.
• Убедитесь, что загорелась лампочка, фиксирующая подачу напряжения на тэн.
• Снимите показания, сколько градусов показывает измеритель в самом начале работы прибора, а затем посмотрите температуру повторно минут через 20. Если данные увеличились – тэн благополучно пережил период покоя и исправно нагревает.

Благодаря своему компактному размеру и удобству в эксплуатации проточные водонагреватели пользуются большим спросом. Но нужно правильно оценить свои возможности, прежде чем решиться установить такой прибор самостоятельно, ведь данный процесс требует соблюдения целого ряда правил. Как подключить проточный водонагреватель: советы по монтажу. читайте внимательно.

Возможно, следующая информация вас заинтересует: как слить воду с водонагревателя и когда это необходимо, читайте тут .

О подключении водонагревателя к водопроводу и к электросети читайте здесь: https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/ustanovka-svoimi-rukami.html. А также все о выборе места для бойлера.

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.
