Агв отопление что это

Принцип действия

Все котлы АОГВ выглядят как одноконтурный механизм, который оснащен атмосферной горелкой внутреннего типа. Максимально полный охват нагреваемой поверхности в таких котлах обеспечивается энергией сгорающего газа. Это происходит благодаря специальным микрофакельным горелкам.

Внизу котла, непосредственно под баком с теплообменником, находится газовая горелка, с помощью которой происходит нагревание воды. При небольшой модернизации устройства возможна его эксплуатация на основе сжиженного газа.

Стальной теплообменник обладает трубчатой конфигурацией, что и обеспечивает высокий КПД техники. В задней области газового котла расположены выходной и входной штуцеры диаметром примерно 4 см, предназначенные для подключения носителя тепла. В нижней части устройства расположена обратка, а в верхней – так называемая «прямая».

Дымоход имеет диаметр порядка 120 мм и соединен с верхней частью устройства.

Управление агрегатом происходит с помощью клапана, обладающего электромагнитными свойствами, и рычага терморегулятора. Иногда выпускают котлы с пьезорозжигом или автоматическим запуском. К клапану присоединены термопара и датчик тяги. Медная термопара контролирует наличие огня на запальнике и считается важным компонентом котла. Датчик тяги способен перекрыть поступление газа в случае уменьшения тяги.

Преимущества и недостатки

Преимуществами этих отопительных установок считаются простота конструкции, надежность, низкая цена и возможность эксплуатации как в системах отопления с циркуляционным насосом так. Эти аппараты энергонезависимы и работают при отсутствии электричества.
Современные АОГВ модернизированы и оснащены итальянской или немецкой автоматикой и пьезоподжигом.
Если требуется поменять устаревший прибор на аналогичный, этот процесс происходит без значительных изменений в конструкции котельной, в отличии от смены АОГВ на импортный котел.
К недостаткам можно отнести низкий КПД агрегата.

АГВ отопление: что это такое, инструкция по монтажу газового котла своими руками. цена, фото

АГВ отопление – недорогой вариант для частного дома

Для целого советского поколения сочетание букв «АГВ» означали любой газовый котел. Мало кто задумывался над тем, что это не только аббревиатура (аппарат газовый водонагревательный), но и торговая марка конкретного изделия.

Подобным образом сегодня мы называем ксероксом любую светокопировальную машину, а джипом – внедорожник любой марки.

Газовые котлы АГВ-80 (на фото внизу) и АГВ-120 в свое время были не только главным, но и, пожалуй, единственным оборудованием подобного типа для отопления частного дома.

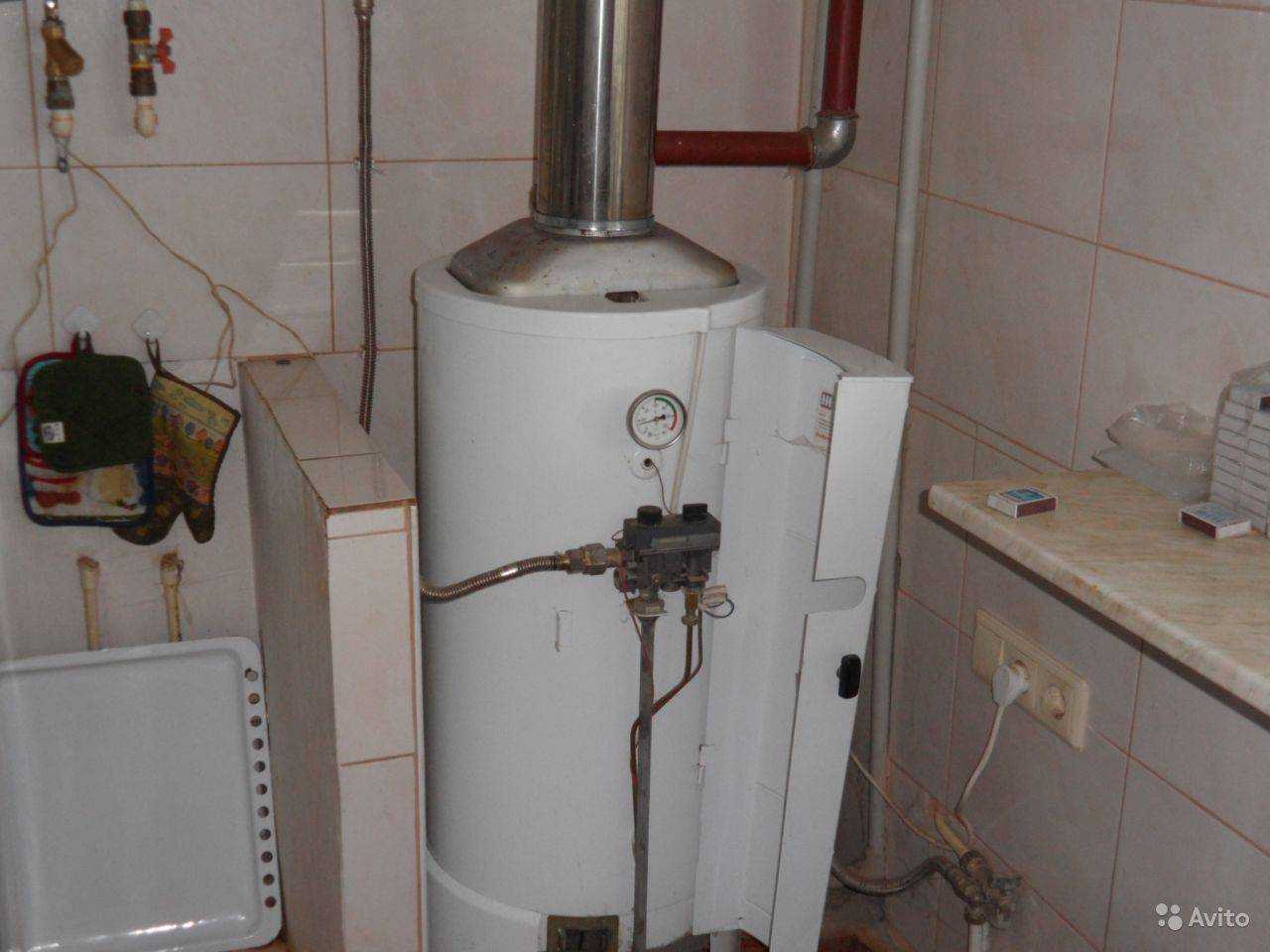

Внешний вид АГВ-80

Низкий КПД, которым отличались АГВ газовые котлы отопления, никого особо не волновал, поскольку цена на природный газ была смешной.

Примитивная автоматика, которой оснащались эти газовые котлы отопления для частного дома. обычно в течение первого года работы выходила из строя, но котел работал прекрасно и без нее.

Трубы для разводки (Ø 2”) велись снаружи по периметрам стен. Это мало кого смущало, поскольку о дизайне отопительных систем особо не задумывались, а с обеспечением тепла они справлялись.

Важно! При установке в системе отопления с АГВ труб меньшего диаметра возможно образования воздушных «пузырей», которые будут препятствовать циркулированию воды. За все время массового производства и эксплуатации эти котлы подверглись всего двум небольшим модернизациям (марки АОГВ и АОКГВ)

Эти новые модификации унаследовали все недостатки первоначальной конструкции (и КПД, и ненадежность автоматики, и невозможность управления от воздушного термостата)

За все время массового производства и эксплуатации эти котлы подверглись всего двум небольшим модернизациям (марки АОГВ и АОКГВ). Эти новые модификации унаследовали все недостатки первоначальной конструкции (и КПД, и ненадежность автоматики, и невозможность управления от воздушного термостата).

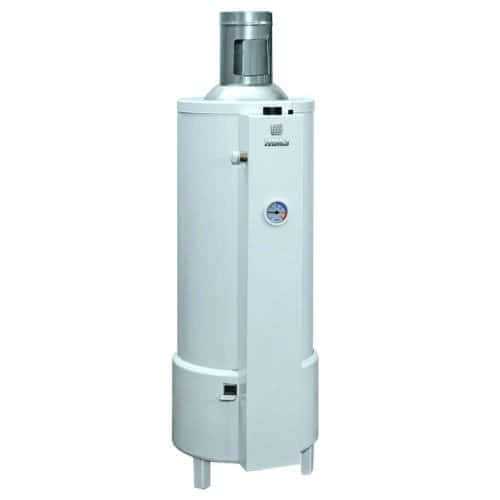

Внешний вид АОГВ-11

Но, в то же самое время, газовые котлы АГВ отопления имеют довольно серьезные преимущества, которые позволяют им уверенно занимать на рынке свою нишу.

Важно! АГВ – это единственный (из получивших распространение) тип отопительных котлов, которые не нуждаются в электроэнергии. Преимущества систем отопления на основе АГВ:

Преимущества систем отопления на основе АГВ:

Реально доступная цена (в сравнении с импортным оборудованием такого типа);
Экономичность по сравнению с другими газовыми отопительными котлами отечественного (российского) производства ;
Независимость от наличия источника электричества.

Современное отопление АГВ

По сравнению с советскими моделями выпускаемые устройства стали удобными и функциональными. Они оснащены автоматикой, которая делает эксплуатацию котлов комфортной для пользователя.

В современных моделях имеется термодатчик, необходимый для контроля заданной температуры. Часто устанавливается компонент, регулирующий тягу в дымоходе. Функционирование автоматики осуществляется за счет электрического тока, генерируемого термопарой. Последняя вырабатывает его благодаря нагреву. Так обеспечивается активность электромагнита, который дает возможность управлять газовым клапаном. Это тоже повышает надежность работы.

Чтобы выбрать подходящую модель, учитывают характеристики оборудования.

Принцип работы автоматики газового котла

Автоматика – система контрольных и исполнительных элементов, которые направлены на поддержание заданных режимов и оперативное реагирование на неполадки в отопительной системе. Таким образом, обеспечивается безопасное использование газовых котлов при минимальном вмешательстве человека в процессы, которые протекают в агрегате.

Газовые котлы оснащены электронными и механическими автоматическими устройствами, которые нужны для поддержания безопасной работы.

Автоматику можно разделить на два вида:

Автономные, которые зависят от энергоснабжения;
Приспособленные, которые работают без внешнего источника электроэнергии.

Рассмотрим каждый вид более подробно.

Работа энергозависимых устройств

Работа энергозависимой автоматики полностью зависит от поступления электричества. Такое устройство контролирует подачу топлива и степень его нагрева при помощи открытия и перекрытия крана, таким образом, происходит экономия расходов на отопительную систему. Электронная система функционирует на основе информации, которая поступает от датчиков в блок управления.

После обработки данных на микропроцессоре и контроллере команды подаются на приводы котла.

Автоматика выполняет следующие задачи:

Включение прибора в автоматическом режиме.
Открытие или закрытие клапана газоподающей системы.
Регулирование уровня пламени горелки с помощью термодатчика.
Установленное или экстренное выключение газового котла.
Отображение на экране уровня нагрева воды, температуры воздуха и т.д.

Кроме вышеперечисленных функций современная автоматика может выполнять множество других задач. Например, защита системы от неисправности трехходового клапана, контроль и управление работой котла, самодиагностика, выявление сбоев в работе узлов и предохранение котла от замерзания. Автоматика помогает выявить неисправность до того, как она привела к поломке газового котла.

Автоматика может работать точно только при соблюдении условий:

Соблюдение необходимого температурного режима;
Отсутствие скачков в сети;
Отсутствие проблем, которые связаны с большим сроком службы.

Если не соблюдать такие правила, то автоматика быстро выйдет из строя.

К автоматике можно отнести следующие приборы:

Термостат для контроля температурного режима в помещении. Такой прибор устанавливается в помещении, но подключается к газовому котлу, который устроен в этом или другом помещении. Термостат контролирует температуру в комнате, а также регулирует работу отопительного оборудования. При снижении температурного режима, прибор отправляет сигнал газовому котлу, который автоматически начинает свою работу.

Напольные газовые котлы ЖМЗ Комфорт Плюс серия ЖУК

от 17 770 р.

Родина бренда: Россия | Производство: Россия

Жуковские котлы класса Комфорт Плюс серия ЖУК — новые отопительные напольные газовые котлы с новым дизайном. Продуманная компановка блока автоматики на верхней панели, а также съемные элементы корпуса делаю котел ЖУК еще более удобным в эксплуатации и обслуживании.

Лаконичный и строгий дизайн корпуса удачно придают оборудованию современную стилистику и эргономику. Котлы данной серии предназначены для отопления помещений (АОГВ) — одноконтурные и приготовления горячей воды (АКГВ) — двухконтурные.

Котлы представлены в линейкемощностей от 11,6 до 29 кВт. Применяются в системах отопления с естесственной (открытой) и принудительной циркуляцией теплоносителя. Давление в закрытой системе не должно превышать 2 бар.

Особенности котлов класса Комфорт Плюс серии ЖУК:

Прямоугольная форма;
Энергонезависимость;
Устойчивая работа при.

Жуковские газовые котлы — это Российские энергонезависимые отопительные котлы производства Жуковского Машиностроительного завода (Московская область, г. Жуковский).

Жуковский завод ведет свою историю с 1939 года, когда он был образован по приказу Л. М. Кагановича, бывшего в ту пору наркомом авиационной промышленности СССР, на базе существовавших до этого небольших механических мастерских.

Предприятие всегда специализировалось на металлообработке и производстве изделий из металла. Военная техника, выпускаемая заводом, с успехом применялась нашей Армией на фронтах Великой Отечественной Войны, а построенному на заводе бронепоезду установлен памятник в центре Жуковского. И сегодня завод широко известен своей авиационной спецтехникой.

Газовые отопительные котлы производятся на ЖМЗ с 1967 года. В то далекое время ассортимент состоял из одного котла АГВ-120, и тогда он завоевал большую популярность в Советском Союзе благодаря своей надежности.

Сейчас завод выпускает около 30 моделей отопительных котлов разной мощности и комплектации. Все они энергонезависимы, что в условиях нашей страны является неоспоримым преимуществом. Частые отключения электроэнергии, особенно в сельской местности, сведут на нет все достоинства высокотехнологичных импортных аналогов, требующих подключения к электрической сети.

Не секрет, что несколько лет назад на заводе были проблемы с качеством, но сегодня они полностью решены, и Жуковские котлы занимают достойное место в ассортименте нашего интернет магазина. Процент заводского брака уже давно не превышает 0,1%, что ставит котлы ЖМЗ в один ряд с изделиями зарубежных производителей.

Котлы серий «Эконом», «Универсал» и «Комфорт» отличаются надежностью и долговечностью, при этом «Универсал» и «Комфорт» оснащаются современными импортными блоками автоматики. Прекрасное соотношение цена – качество обеспечивают котлам этой марки широкую популярность и устойчивый спрос в разных регионах нашей страны.

Можно смело утверждать, что газовые котлы производства Жуковского завода в настоящее время являются одним из лучших предложений на Российском рынке. На все приобретенные в нашем интернет магазине котлы ЖМЗ предоставляются необходимые отгрузочные документы, инструкция по эксплуатации и фирменная гарантия Производителя.

#1 bolshoy74

Мастер

Отправлено 29 Ноябрь 2012 — 21:28

Здравствуйте,одноклубники!Начал задумываться о замене «старичка» КС-3 («кушает» многовато,да и возраст,знаете ли. ),весной и планирую заняться.Поспрашивал,почитал -вообще тупик полный:сколько людей-столько мнений.Одни говорят,что только отечественные (Жуковск,Энгельс,Таганрог,Ростов и т.д.),другие за импорт (Валиант,Протерм,Беретта и т.д.)

Требуется энергоНЕзависимый напольный котел номинальной мощностью 12-16 кВт (отапливаемая площадь около 100 кв.м.),с высоким КПД,желательно поэкономичней.

Всякая демократия заканчивается диктатурой подонков. А.Нобель.

Многие владельцы загородных домов обогревают свои жилища при помощи газа. На сегодняшний день это самый выгодный источник тепла по сравнению с твердыми, жидкими видами топлива или электроэнергией. Именно этим обстоятельством можно объяснить востребованность жуковских газовых котлов отопления.

Основные требования к оборудованию и помещению согласно СНиП:

объем помещения, в котором планируют размещать АОГВ, должен быть не менее 4 м³ и определяться мощностью оборудования;
расстояние от пола до потолка данной комнаты должно быть не меньше 2,5 м;
если планируется установка в частном доме подвесного котла, то стена, на которую он будет прикреплен, должна обшиваться огнестойким материалом;
помещение должно иметь окно и свободный выход с шириной проема от 80 см;
для отвода продуктов сгорания требуется наличие дымохода;
при установке напольного газового котла его монтаж проводят на специальную угловую подставку-карман глубиной в 30-50 см, выполненную с подложкой из листовой стали или из цементного раствора;
места соприкосновения дымохода с другими элементами дома должны обшиваться огнеупорным материалом;
расстояние от места установки газового котла до электрических и газовых приборов должно быть не менее 30 см.

Схема установки газового котла.

Правила самостоятельной установки газовых котлов:

Выхлоп любого котла должен выходить в отдельный газоход, эксплуатация с этой целью вентиляционных каналов недопустима, поскольку опасные для жизни продукты сгорания способны проникнуть в другие комнаты.
Длина горизонтальной части не должна быть более 3 м в пределах топочной, а конструкция не предполагает более 3-х углов поворота.
Выход газохода должен быть поднятым над коньком крыши в связи с тем, что продукты сгорания после остывания образуют химически агрессивные вещества. По этой же причине дымоход должен выполняться из цельных химически стойких материалов. При использовании слоистых материалов, таких как асбоцементные трубы, допустимое расстояние составляет не менее 5 м от обреза патрубка котла.

Энергетика и энергетическое оборудование

НИИ энергетики Энергетические компании Энергосберегающие технологии Продажа котлов отопления Ремонт котлов отопления Чистка котлов и теплообменников Проектирование и строительство котельных Котельное оборудование — производство, продажа, ремонт Строительство объектов энергетики Строительство, ремонт и техобслуживание энергетических объектов Электростанции — оборудование Дизельные электростанции, продажа РусГидро Трубы и трубопроводная арматура Электромонтажные работы Предприятия кабельной промышленности Электротехническая продукция, продажа Газовая промышленность, газовое оборудование Нефтегазовая промышленность — предприятия в Москве Продажа и транспортировка нефтепродуктов Предприятия нефтехимии Энергоаудит Энергооборудование Кондиционеры и вентиляторы, продажа Магазины электротоваров Леруа Мерлен электротовары

Котлы данных марок выпускаютсяЖуковским машиностроительным заводом (ЖМЗ) , крупнейшим в России предприятием по производству бытовых газовых отопительных котлов. Поэтому эти котлы часто называютЖуковскими . ЖМЗ расположен в г. Жуковский, Московской области. С 1967 года завод начал выпуск бытовых отопительных котлов АГВ-120, широко известных во всех регионах России и странах СНГ. В настоящее время завод производит более 30 типов АОГВ, АКГВ и КОВ мощностью от 11 до 68 кВт. Жуковские котлы применяется в электронезависимых автономных системах водяного отопления и водоснабжения. Новое современное оборудование, высококвалифицированный персонал позволяют производить конкурентоспособные изделия и заводу быть российским лидером по производству газового оборудования для автономных систем отопления и водоснабжения. Котел АОГВ-17,4Газовые напольные котлы АОГВ используются для отопления жилых зданий и помещений бытового назначения в отопительных системах с естественной или принудительной циркуляцией воды. Котлы одноконтурные и используются только для отопления. Для горячего водоснабжения используется двухконтурный аналог —котлы АКГВ . Аббревиатура«АОГВ» расшифровывается как«Агрегат Отопительный Газовый», «АКГВ — «Агрегат Комбинированный Газовый». Т.е. котел АОГВ используется только для отопления, в то время как котел АКГВ позволяет производить отбор горячей воды для бытовых нужд. Котлы работают на природном газе, а при замене форсунок (на основной горелке и запальнике) — на сжиженном (баллонном) газе. Теплообменник котлов — стальной. Он имеет специальную конструкцию, позволяющую достичь КПД котла не менее 89 %. Модельный ряд котлов АОГВ включает в себя аппараты мощностью от 7 до 23,2 кВт и позволяет отапливать помещения площадью от 25 до 200 м2. Модельный ряд котлов АКГВ включает в себя аппараты мощностью от 11,6 до 23,2 кВт и позволяет отапливать помещения площадью от 50 до 200 м2. Отличительными качествами котлов данных марок являются простота и надежность конструкции, неприхотливость, удобство эксплуатации. Эти качества позволили котлам АОГВ и АКГВ завоевать популярность в России. Котел АОГВ можно встретить во многих дачных домах и в домах с поквартирным отоплением. Газовые отопительные котлы АОГВ и АКГВ могут быть использованы как в системах с естественной циркуляцией теплоносителя (открытая система), без подключения к электросети, так и в системах с принудительной циркуляцией теплоносителя (закрытая система) с установкой циркуляционного насоса На базе серийных котлов АОГВ и АКГВ можно изготавливать модульные котельные различной мощности При работе котлов АОГВ и АКГВ в системе отопления можно использовать в качестве теплоносителя низкозамерзающие жидкости, рекомендуемые для применения в системах отопления

Модернизация котлов АГВ производителем

Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.

Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:

Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
Новые системы комплектовались автоматикой американской компании Honeywell;
Для включения аппарата ручкой стала использоваться система пьезоподжига;
Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.

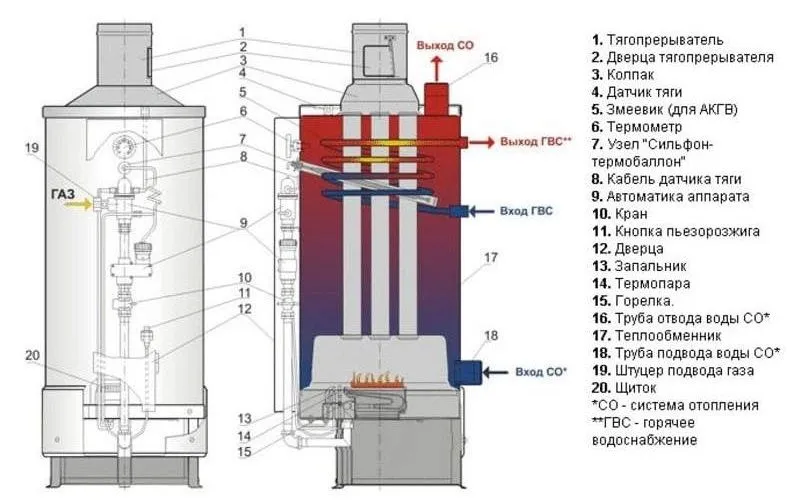

Схема котла АОГВ — 23

Правила обращения с системой отопления

Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.

В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.

Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.

Вариант исполнения дымохода для АГВ в частном доме

Обратите внимание! Подключение агрегата своими руками проводить не следует. Оно должно осуществляться работниками газовой службы

При этом происходит регистрация аппарата.

Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.

Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.

Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.

Общий вид фрагмента разводки труб системы отопления с АГВ

Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата

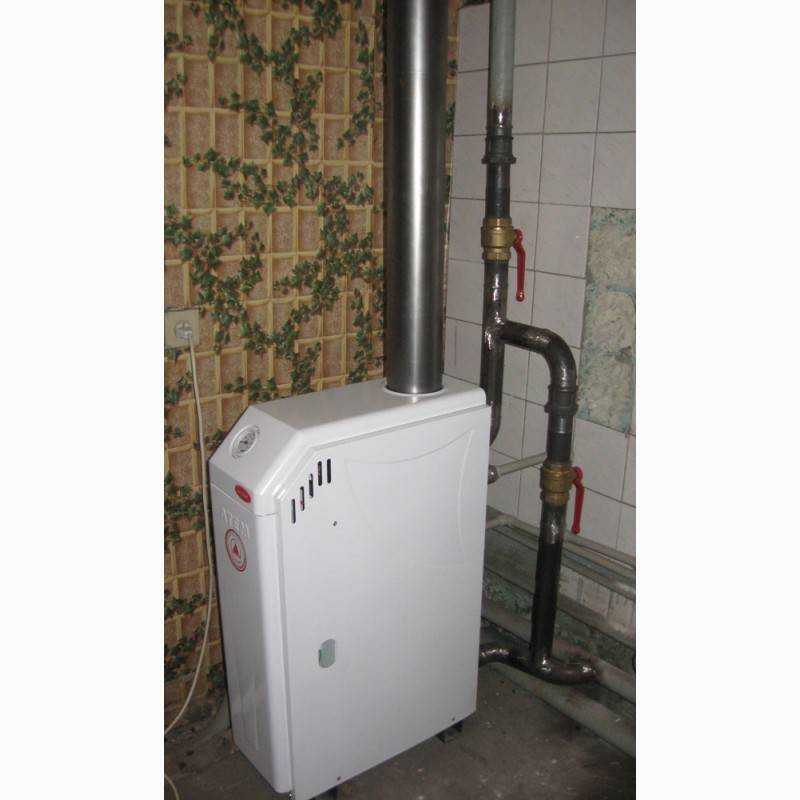

Подключение АОГВ: вид сзади

При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

Это рассматривает некоторые практические вопросы установки АГВ в частном доме:

Некоторые предостережения

При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.

Как вам статья?

Мне нравитсяНе нравится

Устройство АГВ отопления

Чтобы определиться с актуальностью приобретения данного устройства, нужно понять его принцип работы. Как и у всех аппаратов прошлого поколения, оно достаточно простое и понятное.

По принципу своего действия котел АГВ похож на самовар. Он состоит из емкости, внутри которой расположена труба. Вода заливается в котел, а труба выполняет роль нагревательного элемента. В зависимости от предназначения выделяются два вида такого котла.

Виды АГВ:

Двухконтурный котел АГВ осуществляет отопление дома и обогрев воды для бытовых нужд;
Одноконтурный АГВ отвечает лишь за отопление дома.

Итак, принцип работы газового котла основан на том, что газ при сгорании отдает нагревает трубу, находящуюся внутри котла. В свою очередь нагревательный элемент отдает тепло теплоносителю.

Такая система сделала АГВ более безопасным видом отопления. Как вы знаете, газ – это опасный ресурс. Если с ним неправильно обращаться, то она может стать причиной взрыва или пожара. Однако автоматика в АГВ не даст этому произойти. Если фитиль потухнет, или тяги в трубе будет недостаточно, то автоматика не даст включить котел.

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

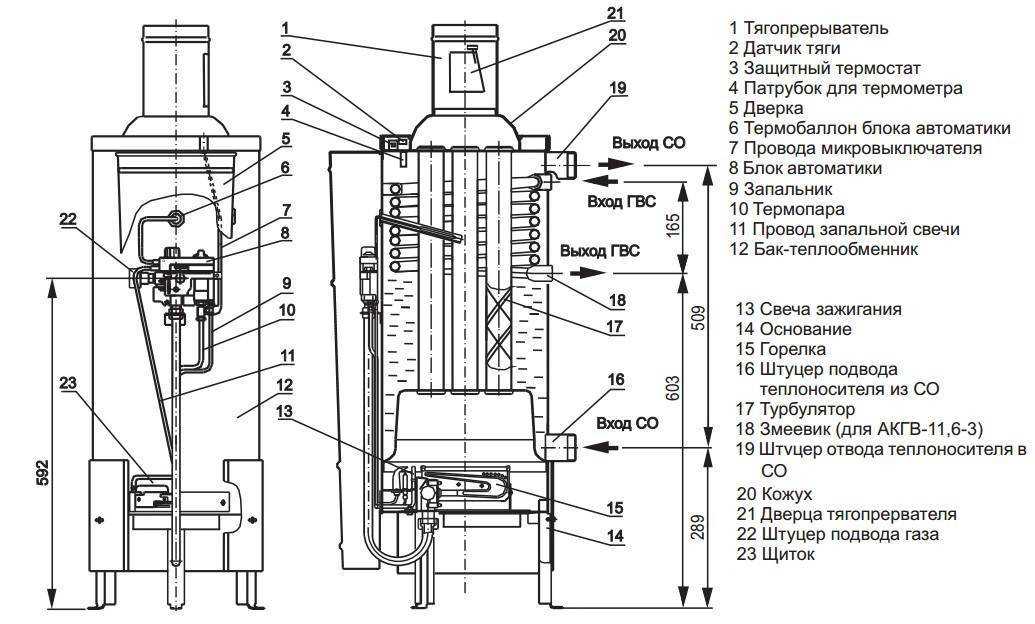

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

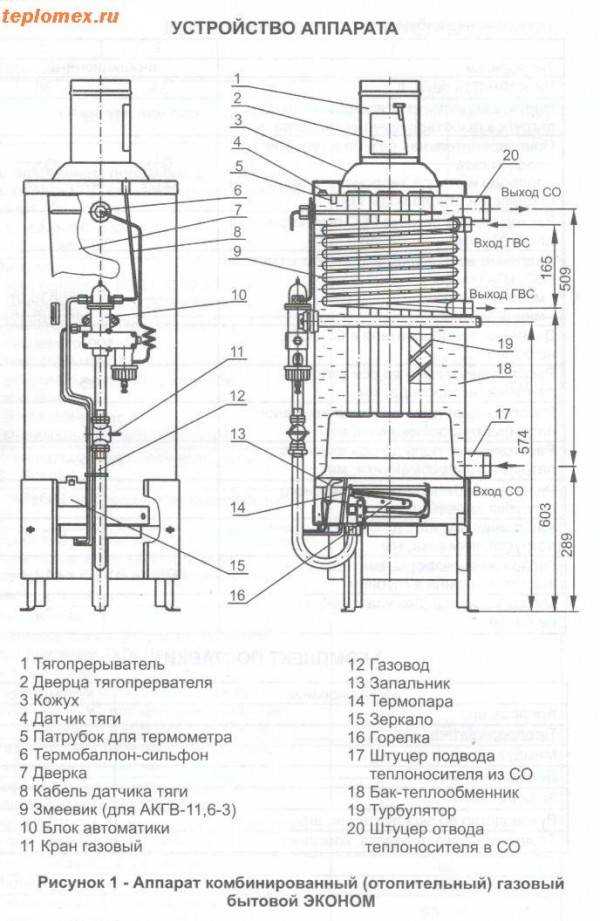

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

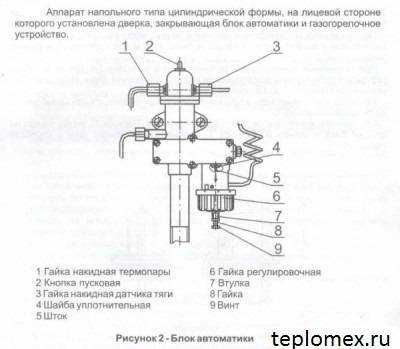

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

Критерии выбора котлов АГВ

При анализе вариантов надо учитывать характеристики котла и особенности помещения:

Площадь дома, нуждающаяся в обогреве.
Климатическая зона.
Вероятность теплопотерь, связанная с применением конкретных материалов при возведении здания.
Выбор мощности для котла АГВ определяется площадью обогрева. Стандартные значения мощности ─ 35 кВт, 29 кВт, 23,2 кВт, 17,4 кВт, 16 кВт- 11,6 кВт и т. д. Расчет мощности для своего котла: на 1кВт мощности АГВ приходится 10 кв. м площади помещения.

Котел АГВ в системе отопления является основным узлом, поэтому и выбор модели АГВ будет определяющим

Если дом находится в регионе с суровыми зимами или построен из материалов с большими теплопотерями, то к расчетной мощности АГВ добавляют от 25% мощности.

До недавнего времени самыми популярными котлами АГВ были модели АГВ-120 и АГВ-80, технические характеристики которых можно сравнить по таблице. В них используется гравитационный принцип циркуляции воды. Выпускаются они двух типов:

Одноконтурные (используются для обогрева).
Двухконтурные (дополнительная функция — горячее водообеспечение).

Параметры

Тип котла АГВ-80

Тепловая мощность, кВт — 7
Теплопроизводительность, кВт — 5,7
Вместимость бака, куб. дм — 80
Время нагрева воды до 90 градусов, мин. — 60-70
Диапазон температур нагрева, градус С — 40-90
Отапливаемая площадь, кв. м — до 60
КПД, % — 85

Тип котла АГВ-120

Тепловая мощность, кВт — 14
Теплопроизводительность, кВт — 11,3
Вместимость бака, куб. дм — 120
Время нагрева воды до 90 градусов, мин. — 60-70
Диапазон температур нагрева, градус С — 10-90
Отапливаемая площадь, кв. м — 85-100
КПД, % — 85

Сегодня на смену устаревшему газовому котлу АГВ-120 и АГВ- 80 пришли новые котлы типа АОГВ (аппарат отопительный газовый водонагревательный) и АКГВ (аппарат комплексный газовый водонагревательный). Самые востребованные из них — модели АОГВ-17,4−3 (рассчитан для прогрева помещения площадью 100-140 кв. м) и АОГВ-23,2−1 (рассчитан для прогрева помещения площадью 140-200 кв.м). Самые совершенные характеристики у агрегата АКГВ-23,2−1, который имеет возможность обогревать помещение площадью 140 — 200 кв. м, плюс горячее водоснабжение.

Газовый котел агв 120

Обычно потребитель выбирает двухконтурные модели. Но при всех их преимуществах (экономичность, доступность, два контура) у них есть один недостаток — постоянное наличие источника электроэнергии.

Для потребителя с более высокими доходами рынок предлагает котлы АГВ известных мировых брендов:

BAXI и FERROLI, которые выделяет улучшенный дизайн и возможность задавать параметры электронным способом.
RINNAI ─ японское качество и надежность, простота и удобная эксплуатация.
ANIERIA ─ это корейские котлы эконом-класса, отличающиеся высокой надежностью и доступной ценой.
Перечисленные модели импортного производства отличаются более высоким КПД, все они предполагают обязательное подключение источника электроэнергии. В регионах, где частое отключение электричества ─ норма, это условие может быть определяющим при выборе котла АГВ.

Еще одним важный критерий выбора модели котла ─ цена и стоимость обслуживания. Отечественные котлы АГВ дешевле на несколько тысяч рублей и их эксплуатация обходится дешевле до 35%.

Поскольку газ все еще остается самым доступным энергоресурсом, то и обогрев помещений с применением АГВ не потерял своей актуальности. При этом дополнительным плюсом будет автономность и относительная дешевизна эксплуатации такого оборудования. Теплой вам зимы с АГВ!

АГВ: аппарат газовый водогрейный

АГВ это не что иное, как аппарат газовый водогрейный, широко распространенный, а точнее практически единственный газовый котел отопления в нашей стране в ее советский период. Неудивительно, что именно так называли в нашей стране все котлы отопления, работающие на газе.

Котлы АГВ имели примитивную конструкцию, но при этом исправно работали, обеспечивая теплом дома, да что там говорить, работают и до сих пор.

ЖМЗ АОГВ 23,2-3 «Комфорт»

По сути, котел АГВ это бак с водой, нагрев которого происходит так же, как нагрев любого сосуда установленного на газовую горелку. Горелка расположена под резервуаром с водой, а отвод продуктов горения происходит через теплообменник, расположенный в центре бака и переходящий в дымоход. Для увеличения теплообмена теплообменник имеет ребристую форму.

Такое устройство котла обеспечивает высокий уровень теплообмена и эффективный нагрев теплоносителя, поступающего в котел по нижнему трубопроводу и выходящего из него через верхний восходящий трубопровод. При правильной установке и подключении котлы АГВ обеспечивают эффективную естественную циркуляцию теплоносителя.
