Обзор фильтров для систем отопления: грязевых, магнитных, отстойников

Фильтр универсальный сетка

Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Фильтр для котла отопления (правила выбора, фото и видео)

В большинстве современных домов для обогрева используется газ. Одни получают тепло через центральную систему отопления, другие предпочитают самостоятельно контролировать процесс обогрева собственного жилья, поэтому выбирают автономное отопление. Для этого также используются котлы, что работают на газе.

Популярность газ пользуется из-за своей экономичности и эффективности в качестве источника тепла для дома или квартиры. Еще ему отдают предпочтения из-за неспособности негативно влиять на оборудование, то есть на сам котел. Но иногда возникают ситуации с неисправность системы или отдельных деталей котла. Чтобы свести риск поломки к минимуму в котлах используют дополнительное оборудование, например, фильтры для котлов или горелки (также газовые).

Как работает газовый котел?

Чтобы в полной мере понять для чего требуются дополнительные комплектующие, следует ознакомиться с общим принципом работы газового котла.В центральной системе отопления, как правило, используют для подачи газа в дом трубы, которые изготавливаются из стали высокого качества. В индивидуальной системе отопления хозяева предпочитают заменять стальные трубы специальными шлангами. По своим свойствам они ничем не уступают трубам, но значительно практичнее (их легко спрятать в отличие от труб, что будут портить внешний вид стены на кухне).

Фильтр для котла отопления

Пройдя по трубам, газ поступает к горелкам. Именно здесь и происходит его воспламенение. Технологи выделяют два типа воспламенения: огонь открытого и закрытого типа.

Для получения огня открытого типа существует несколько распространенных и проверенных способов. Все они могут использоваться в котлах отопления.

1. Способ разжечь огонь собственноручно. К счастью, такой способ используется крайне редко в современном мире, ведь он уже давно устарел, уступив место более новым и практичным.
2. Использование пьезорозжига. Запальник, который горит, легко будет воспламеняться от малейшей искры.
3. Использование электронного розжига. Именно такой способ воспламенения в результате технического прогресса стал самым популярным. Одновременно он выступает и самым эффективным способом разжечь котел. У такого спо

Грязевой фильтр для системы отопления

Когда теплоносителем в системе отопления является вода, все элементы системы, которые выполнены из металла, постепенно ржавеют. Первыми страдают трубы. Кроме того, что коррозия разрушает металлические элементы, опасна она и тем, что частички ржавчины отслаиваются и засоряют систему отопления.

Также систему засоряют, проникшие в нее частицы песка, грязи, шлама и др. Поэтому нужна специальная очистка, для чего следует установить грязевой фильтр для системы отопления.

Монтаж грязевика

Грязеуловитель для систем отопления в трубопроводе монтируется перед насосными станциями или там, где он подходит к зданию. Диаметр трубопровода определяет то, каким по размеру должен быть грязевик для системы отопления.Какие бы размеры грязевой фильтр для системы отопления не имел, и какой бы ни был модели, принцип работы узла один – вода пропускается через сетку, на которой задерживаются загрязняющие частицы.

Таким образом, эффективность грязевика остается на должном уровне.

Дополнительные плюсы фильтра

Грязеуловитель для систем отопления способствует даже экономии на топливе. Так получается, благодаря тому, что при его использовании от засорения защищены конвективные части котлов. В свою очередь, это сохраняет их высокий КПД, а объем топлива, требующегося котлу, не увеличивается. Следовательно, перерасхода его, приводящего к немалым финансовым затратам, нет.

Еще грязевик для системы отопления позволяет реже подкачивать или менять воду в системе, что также способствует экономии. Ведь, не нужно расходовать лишнюю электрическую энергию, реагенты. Уменьшается и количество воды, которая сбрасывается в канализацию.

На грязевики для систем отопления, цены разнятся в зависимости от типа устройства и его размеров. Наиболее распространен сетчатый фильтр. Сетка для фильтрации в таком устройстве вставлена в его корпус.

Принцип работы грязевого фильтра

Все грязевые фильтры работают по предельно простой схеме: вода поступает в патрубок, откуда идет внутрь корпуса. Частички грязи выпадают на дно. Потом из внутренней полости фильтра вода поступает в фильтр, который установлен в выходном патрубке.

От частичек грязи грязевой фильтр очищается путем извлечения из выходного патрубка стакана. Периодически нижняя часть корпуса грязевого фильтра очищается от накопившейся грязи. Подсоединение фильтра к трубопроводу может быть фланцевым или резьбовым.

Нормальная работа грязеуловителя обеспечивается, когда гидравлическое сопротивление на линии до и после фильтра нарастает постепенно.

Отличным изобретением является магнитный грязеуловитель. Магнит притягивает к себе ржавчину, и никак не влияет на интенсивность потока воды в системе. Частички, которые «выловил» магнит скапливаются в специальных местах.

Поскольку такие фильтры не меняют давление в гидравлической системе, они могут использоваться во всасывающих линиях насосов большой мощности. Магнит в данном случае представляет собой тонкий цилиндр примерно 40-милиметрового диаметра.

Некоторые сомневаются в том, что установка грязеуловителя на водопровод отопительной системы так важна. Тем, кто считает, что система может работать без этого устройства, скажем, что функционировать без грязевого фильтра она, конечно, может.

Достоинства грязевого фильтра неоспоримы, особенно когда условия эксплуатации отопительной системы таковы, что ее трубы и котел требуют частой очистки. Также фильтры приходят на помощь в зимнее время, когда батареи в доме недостаточно теплые.

Итак, преимущества фильтра для отопительных систем очевидны. Причем, стоимость его невелика. Так что, слишком уж задумываться насчет того, нужен он или нет, не резонно. Разумеется, купить, раз фильтр выгоднее, чем производить замену труб системы, или устранять какую-либо серьезную поломку.

Учитывать надо еще и то, что кроме финансовых затрат перебои в работе системы отопления способны принести также немало переживаний.

Что такое фильтры для систем отопления – виды

Выделяют следующие виды фильтров для отопления:

1. Грубой или предварительной очистки. Устанавливаются обязательно еще на этапе подключения к центральному водоснабжению( если такая возможность имеется). Самая надежная модель – отстойник с колбой для скопления загрязнителей.
2. Тонкой очистки. Задерживает загрязнения размером до 100 мкм.
3. Магнитные устройства. Притягивают металлизированные компоненты – сколы, ржавчину и др.

Рассмотрим более подробно каждый из видов.

Фильтры грубой очистки — предназначены для задержки крупных загрязнений и могут устанавливаться одновременно на нескольких участках системы. Представлены следующими модификациями:

Грязевик: подключается к центральной отопительной системе, в точках разветвления (может быть фланцевым, приварочным, резьбовым),

Фильтр-отстойник: более современная модель, грязь задерживается в специальной колбе из термостойкого пластика (благодаря прозрачности колбы можно контролировать уровень ее наполнения).

Тонкой очистки – устанавливаются в качестве дополнения к устройствам грубой очистки. Основной удар на себя в таких устройствах принимают установленные внутри кассеты квадратной или цилиндрической формы

Такие устройства могут крепиться к стене, что особенно важно для труб из пластика.

Магнитные фильтры – состоят из двух магнитов с противоположными полюсами. Металлические отходы, попадая в магнитное поле, притягиваются и задерживаются таким устройством

Также конструкция может оснащаться грязевым фильтром. Магнитные модели могут быть как съемными и достаточно легко устанавливаться на трубу, так и несъемными. Рекомендуются в качестве дополнительного устройства для очистки.

  Как заменить или почистить фильтры бензопилы

Многие задаются вопросом – стоит ли тратить средства на покупку всех видов фильтров, возможно, будет достаточно лишь устройства грубой очистки? Специалисты заверяют, что наиболее эффективную защиту обеспечат все разновидности конструкций, которые задержат по максимуму возможные загрязнения и примеси. Фильтр грубой очисти справится только с крупными частицами, а этого недостаточно для полноценной работы системы отопления в течение долгого времени.

ВИДЕО» alt=»»>

Этапы очистки батарей

Промывать батареи лучше вдвоем-втроем, т. к. они довольно тяжелые

Первая очистка осуществляется горячей водой без применения химических и биосредств. Этот этап позволяет в дальнейшем сэкономить моющие препараты и ускорить их действие.

Радиатор нужно наполнить водой и интенсивно встряхивать, в результате чего грязь отстаёт от стенок и сливается вместе с отработанной жидкостью. Действие надо повторять до тех пор, пока из батареи не будет вытекать чистая вода. Секции радиатора тяжёлые, встряхивать их в одиночку очень непросто, перед проведением работ необходимо заручиться помощью 1–2 человек.

В промытую водой батарею следует залить моющее средство. Чтобы чистящий раствор не вытек, необходимо поставить заглушки на все отверстия секции. В зависимости от выбранного средства, его оставляют часа на 1.5–2, чтобы чистящее вещество успело вступить в реакцию с налётом и растворить его. В это время снаружи необходимо простукивать батарею деревянным молоточком или периодически встряхивать содержимое, чтобы помогать отслоению накипи. Затем нужно открыть заглушки, слить раствор и промыть полость проточной водой. Полоскать следует до тех пор, пока будут выходить частицы размягчённого налёта.

В случаях особенно сильного засора можно разобрать батарею на секции и промывать каждую часть отдельно. Это значительно облегчит процесс.

Вычищенные теплообменники нужно просушить и установить на свои места. Старые деформированные футорки и межсекционные прокладки заменить новыми, прикрепить воздушники или краны Маевского на концах батареи, если они отсутствуют.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

2 Где устанавливать?

Разберемся с тем, где и как следует установить фильтр для отопления. Установка фильтра зависит от того, какой прибор мы собираемся монтировать.

Фильтр грубой очистки эксплуатируется меньше всего, но обойтись без него никак нельзя. Грязевики, как их называют в народе, необходимо установить так, чтобы они отсеивали крупные отходы со всей жидкости, что поступает в систему отопления.

Фильтр тонкой очистки с мембраной

Желательно установить фильтр грубой очистки на входе в систему либо на входе в конструкцию насоса. Если трубопровод большой, с огромным количеством радиаторов, то рекомендуется установить грязевики на всех развилках, особенно между этажами.

Фильтры тонкой очистки выполняют более уточненные задачи и их в процентном соотношении на один трубопровод нужно больше. Лучше всего они работают в тандеме с грязевиками, но только если смонтированы после первых.

Магнитный фильтр, выполняющий довольно специфичные задачи по удалению из потока металлических частиц, следует монтировать на входах в систему, а также для безопасности, перед входной трубой обогревателя.

2.1 Виды и отличия

Подбирая фильтр для котла, нужно обратить внимания на его разновидности. Частично мы уже отметили несколько самых популярных разновидностей фильтров.

• Грубой очистки;
• Тонкой очистки;
• Магнитные.

Разберем каждый вариант по отдельности. Начнем с образцов для грубой очистки, так как без них не обойдется ни один отопительный контур любого частного дома.

Фильтры грубой очистки или грязевики – это простые фитинги, занимающиеся отсеиванием лишних частиц из потока внутри контура.

Отсеиванием занимается сетчатый элемент. Сам фильтр являет собой муфту с косой конструкцией. Внутри муфты находится сетчатый фильтр, а также, если у вас современная модель, маленький отвод для накопления отходов.

Фитинг для тонкой очистки, как правило, монтируется после грязевика. На нем уже установлен сетчатый или мембранный фильтр, с мелкими порами. Средний диаметр поры 100 мкм.

Таким образом, устройству удается отфильтровать большую часть отходов, способных затем превращаться в осадок. К ним относят различные магниевые соли, частицы хлора, ржавчины и т.д.

Магнитный фильтр для котла

Доказано, что наличие фильтров грубой и тонкой очистки положительно сказывается на состоянии труб и радиаторов в системах отопления.

Осталось рассмотреть магнитный образец. Магнитный фильтр несколько отличается от рассмотренных нами выше. В нем основную работу, как уже наверняка ясно из названия, осуществляет магнитный механизм.

Магнитный образец выполняет простую и очень полезную задачу – убирает все оставшиеся частицы железа и ржавчины. Причем делает это он благодаря двум или четырем магнитам, расположенным внутри муфты.

Пользу, которую приносит магнитный очистительный прибор для отопительного контура и котла сложно переоценить.

2.3 Монтаж и обслуживание

Дадим несколько советов, как лучше всего использовать комбинацию из очистительных приборов, для максимального повышения срока эксплуатации отопительных систем частного дома.

С нашей точки зрения, правильно будет использовать все типы фильтров. Не стоит скупиться. Стоимость фильтра чуть больше стоимости обычного фитинга, а вот ремонт или очистка труб обойдется вам намного дороже.

На входах в систему рекомендуем поставить фильтр грубой очистки. Если поток небольшой и идет по единственной трубе, то хватит и одного образца. В противном случае правильно будет смонтировать один фильтр в станции подкачки жидкости непосредственно возле насоса, а второй на входе в отопительный контур.

Образцы для тонкой очистки рекомендуем ставить сразу после грязевиков.

Магнитные фильтры монтируют непосредственно перед входом в трубы отопительного контура и дополнительно на входной трубе к обогревателю.

Очистительные элементы необходимо время от времени очищать, а если они слишком засорились — полностью заменять.

Желательно раз в сезон, лучше всего летом, снимать детали, промывать под проточной водой и менять кассеты, если в этом есть необходимость.

Следите за состоянием мембран и сеток внутри муфт. Потеря пластичности и слишком большая выпуклость сигнализирует о чрезмерной изношенности мембраны. В таком случае ее надо менять.

голоса

Рейтинг статьи

Дополнительные преимущества

Грязевик способствует экономии топлива. Используя данный фильтр для воды (фото ниже), вы тем самым защищаете конвективные элементы котлов — это, в свою очередь, сохраняет их высокий КПД и при этом не увеличивается объем топлива. Соответственно, отсутствует перерасход топлива, который приводит к внушительным финансовым затратам.

Кроме того, фильтр-грязевик позволяет значительно реже менять или подкачивать воду в отопительной системе, что также способствует экономии, так как не требуется расходовать реагенты и лишнюю электрическую энергию. Уменьшается и объем теплоносителя, который сбрасывается в систему канализации.

Стоимость данных устройств может отличаться, в зависимости от их типа и размеров. Наиболее распространенным является для воды (фото представлено ниже). На таком оборудовании сетка для фильтрации встраивается в его корпус.

Критерии выбора фильтра для газовых котлов на воду

К выбору очистительного фильтра необходимо подходить со всей ответственность, ведь от этого зависит дальнейшая работа оборудования. Если есть сомнения по поводу покупки того или иного устройства, лучше проконсультироваться со знающими людьми или руководствоваться общими правилами выбора.

1. Ориентируйтесь на качество воды и частоту использования фильтра. Для регулярной эксплуатации подойдет электромагнитный очиститель, не требующий разборки и замены основных деталей. В комплекте с дорогим котлом он покажет максимальную эффективность работы.
2. При сильно жестком и грязном теплоносителе лучше использовать двойную защиту и смягчение, ориентируясь на разные степени очистки воды.
3. Если бюджет ограничен, можно отдать предпочтение полифосфатному фильтру или картриджному.
4. Учитывайте габариты фильтра, чтобы было достаточно места для его монтажа.
5. Покупайте изделия у проверенных продавцов, которые предоставляют на свою продукцию гарантию качества и возможность гарантийного сервисного обслуживания.
6. Ориентируйтесь на известные фирмы-производители, т.к. их сложней подделать, а в случае поломки детали на такие устройства найти будет легче.

Если не игнорировать данные рекомендации, то можно приобрести качественный фильтр с хорошим соотношением цена-качество.

Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

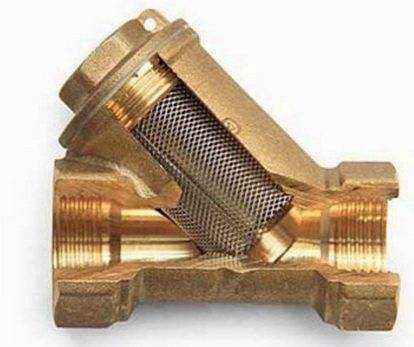

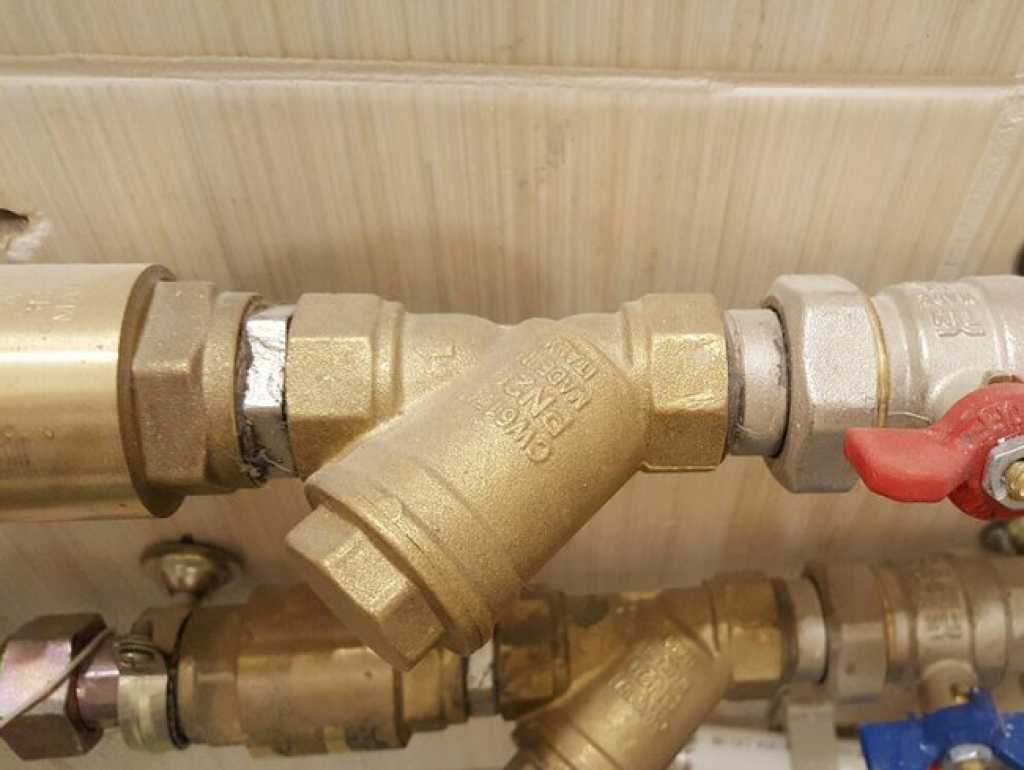

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

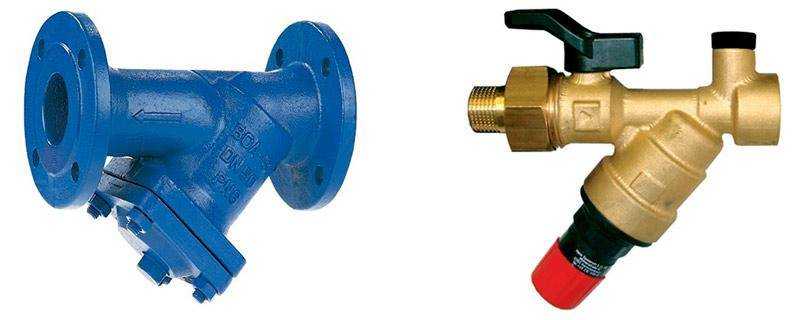

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

С промывочным краном.

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

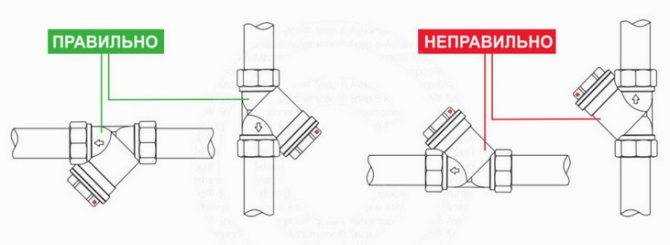

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

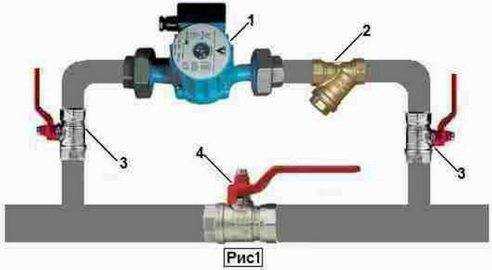

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.
