Как подключить новый пульт к смарт тв: шаг за шагом инструкция

Программируемые ПДУ, работа с ними

Что такое стабилизатор напряжения

Как и стандартные устройства с заданным набором команд, программируемые чаще всего синхронизируются с прибором посредством инфракрасного волнового излучения. Обычный пульт работает при условии позитивного отклика техники на поданный сигнал, при отрицательном ответе не сможет ничего с этим поделать. Устройство, поддающееся программированию, в случае нераспознавания сигнала может быть подвергнуто прошивке или специальному обучению.

Программирование может быть реализовано двумя разными методами. В первом случае проводится обучение устройства с помощью другого пульта. Два аппарата должны быть направлены излучательными элементами друг на друга. После проведения обучения новый пульт усваивает алгоритмы работы с оборудованием, характерные для старого.

Другой метод – установка специальной прошивки для пульта. Чтобы не возникло непредвиденных проблем при установке, рекомендуется скачивать только официальные прошивки для ПДУ, выложенные на сайтах производителей техники. Использовать нужно последнюю версию прошивки для данной модели устройства. Подсоединив пульт к ноутбуку или ПК через usb-разъем, можно перенести файл на устройство.

Универсальный пульт

Что может служить ИК-передатчиком?

Чаще всего, для передачи, используются специальные светодиоды или лазеры. Для наших задач, то есть передачи по воздуху на короткие расстояния, используются ИК-светодиоды, то есть те, которые излучают инфракрасный свет. Они дешевы, компактны и просты в использовании.

Передающие (ИК) диоды работают так же, как и обычные светодиоды, которые мы рассмотрели в наших ранних статьях. Единственное отличие — это «кристалл», излучающий свет. Конечно, все это делается для того, чтобы у него была правильная длина волны. К тому же, благодаря свойствам человеческого глаза, работа этого диода для нас невидима.

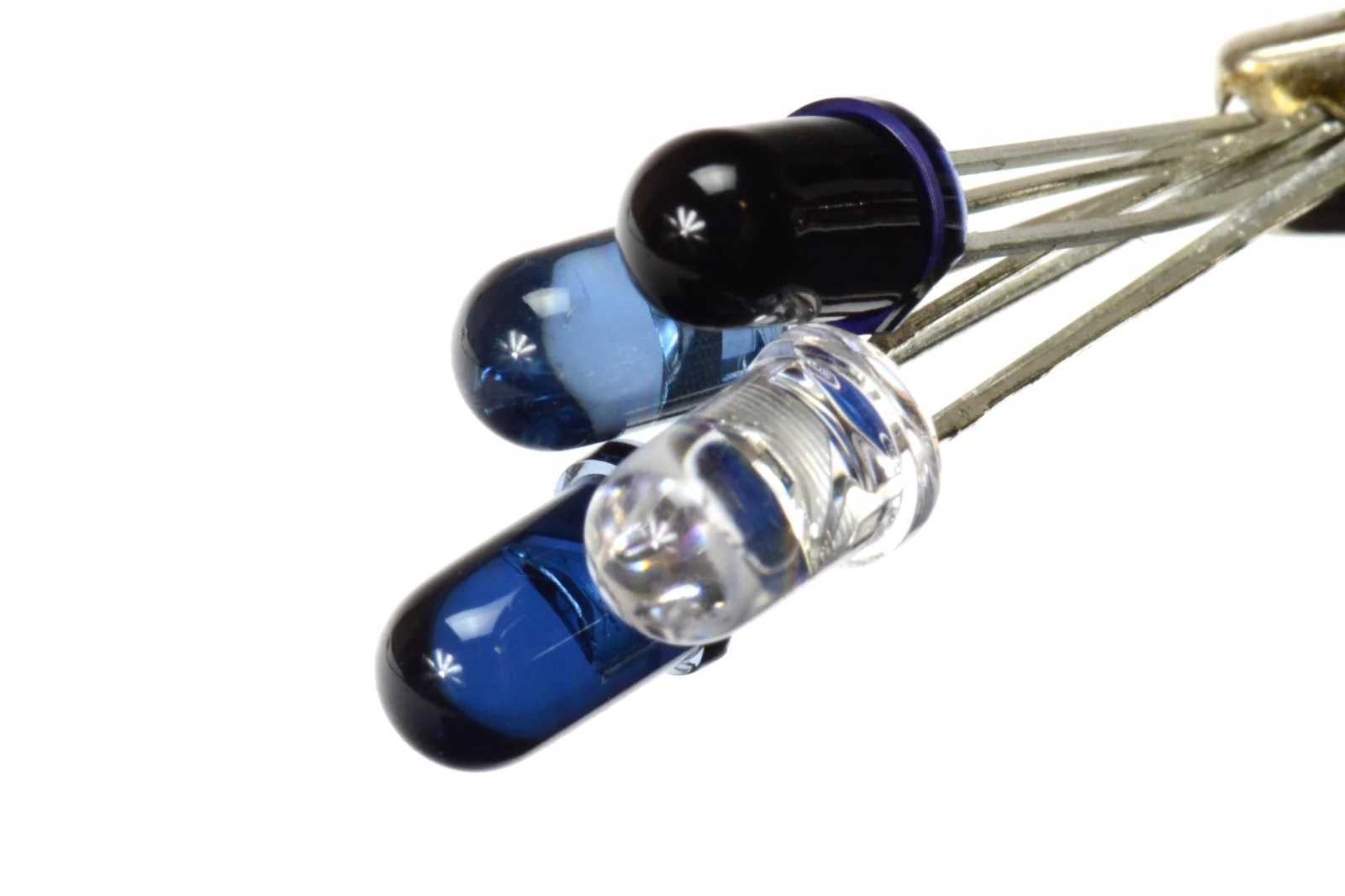

ИК-светодиоды чаще всего выпускаются в двух вариантах: с прозрачной или темной (черный / темно-синий) линзой. Цвет линзы совершенно не имеет значения, темная линза не является препятствием для инфракрасного излучения. Кроме того, как и обычные светодиоды, они выпускаются в корпусах разного диаметра, например 3 и 5 мм.

Различные цвета линз ИК-светодиодов

Конкретная информация об ИК-диоде содержится в документации производителя, которую можно найти по символу диода — к сожалению, он нигде не отмечен на корпусе. Обозначение стоит поискать на сайте продавца, хотя оно не всегда указано.

В случае светодиодов этого типа стоит проверить такие параметры, как:

длина излучаемой волны,
максимальная продолжительная мощность,
максимальный продолжительный ток (порядка нескольких десятков миллиампер),
максимальный ток в импульсе (даже более 2 ампер),
рабочее напряжение,
угол освещения,
размер корпуса.

Практическое использование передающих диодов отличается от светодиодов тем, что они обычно имеют импульсное питание. Передача происходит миганием с частотой несколько десятков килогерцовых импульсов с заполнением всего на несколько процентов. Проще говоря, вместо того, чтобы постоянно гореть, мы мигаем диодом очень быстро — таким образом, чтобы время свечения было намного короче, чем при выключенном диоде.

Конечно, речь идет об автоматически генерируемом сигнале, который очень и очень быстро «мигает» светодиодом (например, 36 000 раз в секунду) — мы разберемся с этим позже в этой статье.

Благодаря этому, этот элемент не успеет перегреться при питании от более высокого тока. На практике мы получаем короткие, но очень сильные световые импульсы, которых достаточно для передачи данных на расстояние. Вот почему пульт от телевизора имеет такой хороший диапазон — сильный луч света легко отражается, например, от стен и потолка и попадает в приемник.

Пример управления ИК-диодом

Параметры примерного ИК-диода могут выглядеть так:

длина волны: 940 нм,
максимальная продолжительная мощность: 100 мВт,
максимальный продолжительный ток: 20 мА,
прямое напряжение: 1,6 В,
угол луча: 20 °,
размер корпуса: 5 мм.

Исходя из информации в статье описывающей, что такое мощность, можно быстро подсчитать, что подключение диода к источнику постоянного питания позволит току проходить через него не более чем:

I макс = P макс / U f = 100 мВт / 1,6 В = 62,5 мА

Однако это теоретические значения, потому что в этом случае 100 мВт — это максимальная мощность, которая может излучаться на этом диоде (с учетом, например, прочности ножек, структуры диода и его соединений). Он не обязательно должен совпадать с другими максимальными параметрами диода. Вы всегда должны внимательно изучать каталожные заметки о том или ином элементе.

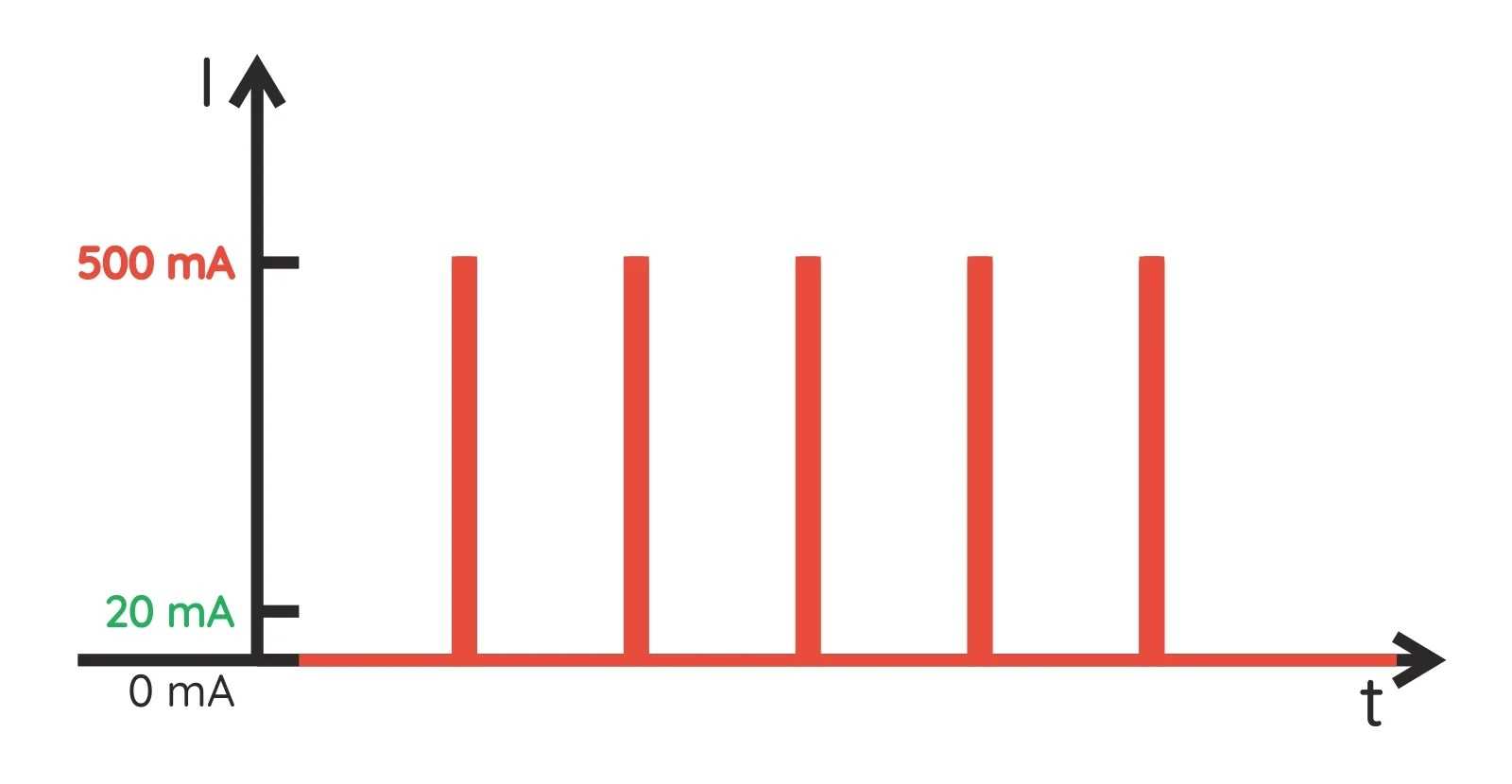

Как мы уже упоминали, передающие диоды рассчитаны на импульсный режим работы, в отличие от рассмотренных ранее диодов, которые обычно работают в непрерывном режиме. Предположим, что рабочий цикл составляет 10%, что является обычным значением.

Это означает, что светодиод горит 10% времени и не горит 90% времени.

Тогда допустимый ток в импульсе будет:

I max_imp = P max / (U f ⋅ k f ) = 100 мВт / (1,6 В 10%) = 625 мА

Более сильный ток означает большую интенсивность света. Мы хотим, чтобы наш пульт от телевизора работал практически из любой точки комнаты.

Такие расчеты следует рассматривать как приблизительные, поскольку для точных расчетов, необходима вольт-амперная характеристика, которую немногие производители предоставляют в своей документации. Тем не менее, на практике, такой оценки очень часто бывает достаточно.

Как работает ДУ контроллер

При нажатии кнопки ON на пульте дистанционного управления, лампочка в выбранной люстре загорается, другое нажатие кнопки ON — загорается следующая и так пока не загорятся 6 лампочек, в этот момент повторное нажатие кнопки ON выключит все, а через некоторое время снова загорится одна лампочка. И так циклично. Нажатие кнопки OFF в любое время выключит все лампочки, при одновременном нажатии обеих кнопок всегда будет гореть только одна лампочка.

В схеме питания без трансформатора использовалось два конденсатора 330 нФ / 400 В соединенных параллельно. К сожалению, оказалось что этого было недостаточно, и пришлось добавить еще 2 штуки. В итоге получилось 1,32 мкФ. Когда все 6 реле включены, получается при замерах 8 В перед стабилизатором 5 В. Когда все выключено — есть 20 В. Каждое реле потребляет 30 мА при напряжении на катушке 12 В. При более высоких токах катушки можете использовать источник питания, например, от переделанного зарядного устройства. С этим источником питания схема работает более надежно и менее чувствительна к помехам.

Сам контроллер потребляет 35 мА или около 8 Вт. В общем реле должно иметь катушку рассчитанную на низкий ток, в оригинале было реле 24 В / 15 мА. Использование реле на 12 В или 5 В ухудшает ситуацию и бестрансформаторный источник питания становится спорным.

Пошаговая синхронизация УПДУ

Чаще всего в квартирах установлены телевизионные приставки, для которых предусмотрен свой пульт управления. Провайдеры продумали их так, что они стали универсальными средствами. Настраивать их просто.

Билайн

Билайн может предоставить к использованию 2 вида ПДУ: стандартный для консолей и специальный, который является универсальным. Синхронизация проводится автоматически следующим образом:

Активируйте работу телевизора.
На пульте удерживайте клавишу «ОК» до тех пор, пока прибор не найдёт нужный код подключения. Успешность проведённой процедуры сопровождается отключением экрана.
Отпустите кнопку «ОК» и оцените работоспособность УПДУ.

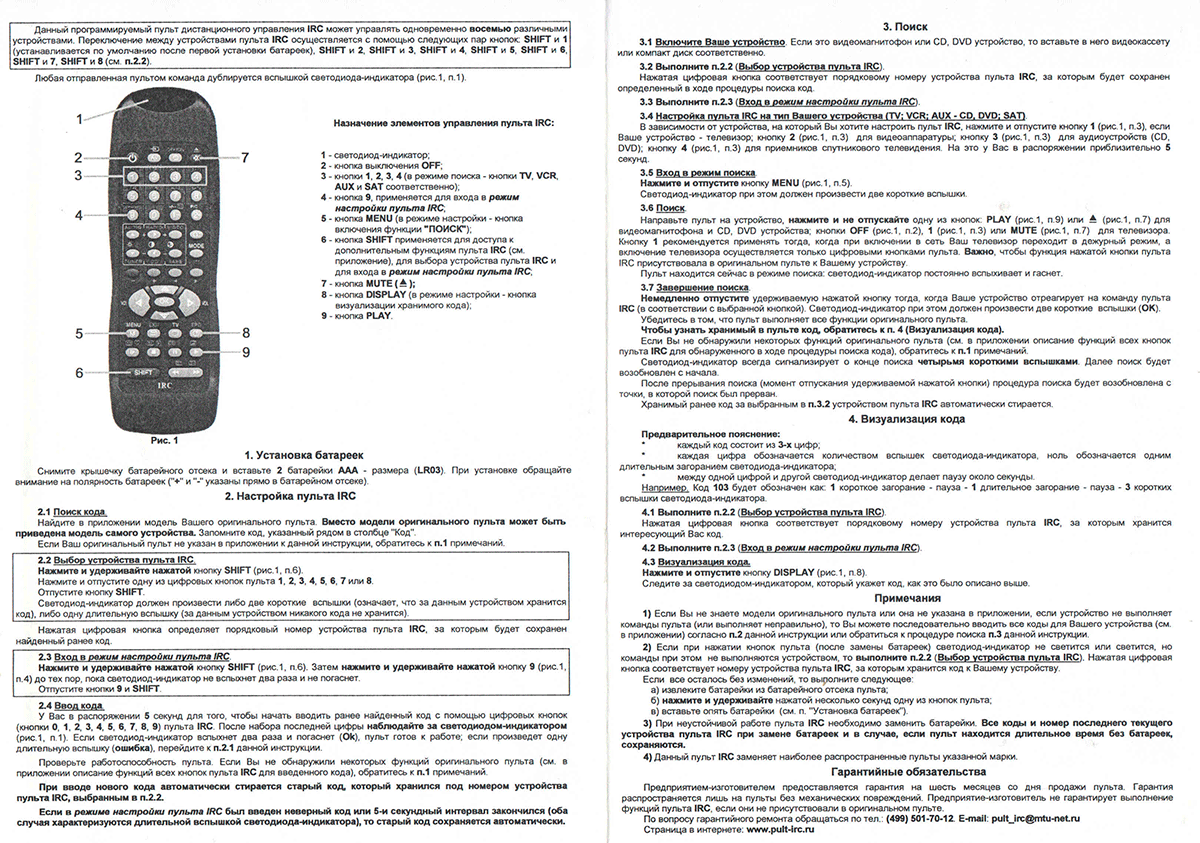

Если рассмотренный вариант не подошёл, пульт не настроился, можете прибегнуть к ручной синхронизации. Алгоритм действий:

Зажмите кнопку «TV».
Пульт наведите на ТВ.
В течение 5 секунд удерживайте клавишу «Setup», отпустите, когда индикатор пульта мигнёт 2 раза.
Введите 4-х значный код согласно модели телевизора.
В случае успешного завершения светодиод сделает 2 мигания.

Подробнее о подключении рассказано в видео:

МТС

Вариантов настроить пульт МТС несколько. Самый оптимальный – по коду производителя. Алгоритм действий:

Активируйте работу плазмы.
Нажмите клавишу «TV». Удерживайте в течение нескольких секунд до загорания светодиодной лампы на верхней части УПДУ.
Введите комбинацию цифр, подходящую для вашего ТВ. Провести действия нужно в течение 10 секунд.
Если настройка не прошла, то диод мигнёт 3 раза. В случае успеха индикатор гаснет. Можете начинать корректировать работу своего девайса.

Если вы являетесь обладателем нового ТВ от неизвестного бренда, то с введением кода могут возникнуть проблемы. Тогда настроить пульт можно в автоматическом режиме:

Включите устройство.
Зажмите кнопку «TV» на 5 секунд. После мигания светодиода отпустите клавишу и направьте УПДУ на телевизор.
После того, как код будет найден, сохраните его через «Меню настроек».

Все тонкости настройки отражены в видео:

Wink

Пульт управления Wink проще всего настроить автоматически. Особенно если в квартире установлены приборы марок: VR, Irbis, Polar, DNS, Xiaomi. Их кодов нет в базе Ростелекома.

Что делать:

Активируйте работу ТВ и приставки.
Зажмите одновременно 2 кнопки «ВЛЕВО» и «ОК».
Удерживайте клавиши, пока индикатор на корпусе плазмы не моргнёт 2 раза.
Направьте ПДУ на телевизор и нажмите на кнопку переключения каналов «CH+».
Наблюдайте за своим девайсом. Если экран погас, значит, управляющий код принят. В ином случае снова зажмите «CH+», пока ТВ не выключится.

Процесс настройки может отнять много времени. Иногда повторять действия приходится долго и часто – каждый клик подставляет 1 комбинацию цифр. Как только она подойдёт, монитор погаснет, воспользуйтесь «ОК», чтобы сохранить настройки

Можно прибегнуть к ручному программированию. Алгоритм действий:

Зажмите одновременно 2 кнопки «ВЛЕВО» и «ОК».
Дождитесь, пока 2 раза моргнёт индикатор на ТВ.
Введите код из представленного списка.
Светодиод должен сработать 2 раза.
Выключите плазму. Если сделать это удалось, значит, комбинация цифр принята. Если нет – пробуйте следующий код.
Кликните по клавише «ОК» для сохранения настроек пульта.

Детали указаны в видео:

Xiaomi

Xiaomi – китайская корпорация, выпускающая инновационное оборудование. В списке разработок есть «Mi Remote» или «Mi Пульт». Это системное приложение. Оно нужно для эмуляции работы ДПУ.

Для функционирования нужен ИК-порт, находится на верхней части корпуса смартфона. После проведения настройки он не будет отличаться от обычного пульта.

Как произвести настройку:

Включите интернет на смартфоне и обновите приложение, запустите его.
Кликните по клавише «Плюс». Находится в углу экрана.
ПО предложит выбрать один из типов устройств. Сделайте выбор в пользу ТВ, который в это время функционирует.
Зажмите кнопку включения на мониторе телефона. Пульт просканирует плазму и попробует его деактивировать.
Если процесс завершился успехом, то дайте наименование добавленному в память мобильника девайсу и создайте ярлык на рабочем столе.

Более детально о функции повествует видео:

Принцип ИК передачи информации

Инфракрасное, или тепловое излучение — это электромагнитное излучение, которое испускает любое нагретое до определенной температуры тело. ИК диапазон лежит в ближайшей к видимому свету области спектра, в его длинноволновой части и занимает область приблизительно от 750 нм до 1000 мкм. Инфракрасное излучение составляет большую часть излучения ламп накаливания, около половины излучения Солнца. Оптические свойства веществ в инфракрасном излучении отличаются от их свойств в видимом свете. Например, некоторые стекла непрозрачны для инфракрасных лучей, а парафин, в отличие от видимого света, прозрачен для ИК излучения и используется для изготовления ИК линз. Для его регистрации используют тепловые и фотоэлектрические приемники и специальные фотоматериалы. Источником ИК лучей, кроме нагретых тел, наиболее часто используются твердотельные излучатели — инфракрасные светодиоды, ИК лазеры, для регистрации применяются фотодиоды, форотезисторы или болометры. Некоторые особенности инфракрасного излучения делают его удобным для применения в устройствах передачи данных:

ИК твердотельные излучатели (ИК светодиоды) компактны, практически безинерционны, экономичны и недороги.
ИК приемники малогабаритны и также недороги
ИК лучи не отвлекают внимание человека в силу своей невидимости
Несмотря на распространенность ИК лучей и высокий уровень «фона», источников импульсных помех в ИК области мало
ИК излучение низкой мощности не сказывается на здоровье человека
ИК лучи хорошо отражаются от большинства материалов (стен, мебели)
ИК излучение не проникает сквозь стены и не мешает работе других аналогичных устройств

Все это позволяет с успехом использовать ИК способ передачи информации во многих устройствах. ИК передатчики и приемники находят применение в бытовой и промышленной электронике, компьютерной технике, охранных системах, системах передачи данных на большие расстояния по оптоволокну. Рассмотрим более подробно работу систем (пультов) управления бытовой электроники.

Пульт ИК управления при нажатии кнопки излучает кодированную посылку, а приемник, установленный в управляемом устройстве, принимает её и выполняет требуемые действия. Для того, чтобы передать логическую последовательность, пульт формирует импульсный пакет ИК лучей, информация в котором модулируется или кодируется длительностью или фазой составляющих пакет импульсов. В первых устройствах управления использовались последовательности коротких импульсов, каждый из которых представлял собою часть полезной информации. Однако в дальнейшем, стали использовать метод модулирования постоянной частоты логической последовательностью, в результате чего в пространство излучаются не одиночные импульсы, а пакеты импульсов определенной частоты. Данные уже передаются закодированными длительностью и положением этих частотных пакетов. ИК приемник принимает такую последовательность и выполняет демодулирование с получением огибающей. Такой метод передачи и приема отличается высокой помехозащищенностью, поскольку приемник, настроенный на частоту передатчика, уже не реагирует на помехи с другой частотой. Сегодня для приема ИК сигнала обычно применяется специальная микросхема, объединяющая фотоприемник, усилитель с полосовым фильтром, настроенным на определенную несущую частоту, усилитель с АРУ и детектор для получения огибающей сигнала. Кроме электрического фильтра, такая микросхема имеет в своем составе оптический фильтр, настроенный на частоту принимаемого ИК излучения, что позволяет в максимальной степени использовать преимущество светодиодного излучателя, спектр излучения которого имеет небольшую ширину. В результате таких технических решений, стало возможным принимать маломощный полезный сигнал на фоне ИК излучения других источников, бытовых приборов, радиаторов отопления и т.д. Работа современных устройств ИК управления достаточно надежна, а дальность составляет от нескольких метров до 40 и более метров, в зависимости от варианта реализации и уровня помех.

Беспроводной выключатель света с пультом ду

Беспроводной выключатель света с пультом ДУ на 1 канал YM-101 Для любителей электроники и беспроводных технологий представляем беспроводной выключатель света с пультом ДУ на 1 канал (модель YM-101). Данный беспроводной выключатель позволяет управлять освещением в помещении с помощью радиосигнала. Данный набор идеально подойдет для управления осветительными приборами (светильниками, люстрами, светодиодными панелями) и другой мелкой электроники, не требующей больших нагрузок. В данном наборе, блок управления имеет только один выход для подключения, поэтому больше одного устройства или группы устройств подключить не удастся. Данный набор состоит из двух основных частей – блока управления (приемного блока) и пульта дистанционного управления (ДУ). Комплектующие имеют уникальный код и используют собственную (уникальную) радиочастоту для работы, поэтому похожие пульты или блоки управления не будут срабатывать при нахождении в одном помещении. Блок управления имеет прямоугольную форму и выполнен из пластика. На передней стороне корпуса нарисована схема для подключения питания и устройств. На правой боковой стороне находятся провода для подключения питания к блоку и провода для подключения к осветительным приборам. Пульт дистанционного управления имеет вытянутую прямоугольную форму и пластиковый корпус. На передней стороне расположены 4 копки управления функциями пульта (A, B, ON/OFF, SLEEP), каждая из которых имеет свой функционал. С обратной стороны пульта находится место для установки элементов питания. За питание отвечает одна батарейка 12 В / 23A. Передача данных от пульта ДУ до блока управления происходит беспроводным путем, по радиоканалу. Дальность передачи сигнала составляет около 30 метров, при этом наличие преград не сильно влияет на конечную дальность работы.

Принцип работы системы простой, блок управления подключается к питанию, к блоку управления подключаются осветительные устройства, после чего при помощи пульта ДУ можно управлять питанием этих приборов. Данный набор, подойдет для любителей радиоэлектроники и желающих рационально использовать электронику. Чаще всего подобные системы дистанционного управления используются для осветительных приборов или для групп осветительных приборов. Таким образом, если Вы нуждаетесь в системе дистанционного управления освещением, тогда данный беспроводной выключатель света с пультом ДУ на 1 канал (модель YM-101) станет для Вас отличным решением.

Возможность дистанционного включения / выключения одного прибора (группы приборов) при помощи пультаИдеально подходит для дистанционного управления мелкими электрическими приборами, лампы, группы лампБеспроводная передача сигналов с пульта дистанционного управления (ДУ)Наличие стен практически не влияет на дальность работы пульта ДУБыстрая и легкая установка, не требующая глубоких познаний в электроникеПонятная схема подключения изображена на корпусе прибораУникальный код и радиочастота для каждой отдельной пары (блок пульт ДУ)

Где лучше искать

Если вы смотрели телевизор и обнаружили исчезновение пульта, не торопитесь вставать, т. к. гладкий предмет может соскользнуть и «спрятаться» еще дальше. Сначала осмотрите диван или кресло, на котором сидите, прощупайте поверхность руками

Затем осторожно поднимайте лежащие рядом предметы (журнал, подушку, плед) таким образом, чтобы прибор не мог упасть на пол. От удара иногда выпадают батарейки, на корпусе может появиться трещина. Расширяя район поиска, обследуйте щели между сиденьем и подлокотниками, пространство вокруг дивана и под ним

Проверьте места, куда чаще всего кладете пульт: журнальный столик, полки тумбы для телевизора

Расширяя район поиска, обследуйте щели между сиденьем и подлокотниками, пространство вокруг дивана и под ним. Проверьте места, куда чаще всего кладете пульт: журнальный столик, полки тумбы для телевизора.

Спросите у других членов семьи, не переложил ли кто-нибудь из них пульт от ТВ в другое место.

Если к гаджету проявили интерес маленькие дети, его можно обнаружить в коробке с игрушками. Собаку также может привлечь интересный предмет. Иногда хозяин находит его где-нибудь в углу или на собачьей лежанке.

Неочевидные места

Если потерянный пульт не нашелся сразу, не стоит расстраиваться. Нужно вспомнить, куда вы отлучались за время просмотра телепередач.

ПДУ может оказаться в любом месте дома:

на телефонной полке (вам кто-то звонил);
на кухне (захотелось выпить воды или чаю);
рядом с холодильником (во время рекламы решили перекусить);
на подоконнике (подходили к окну, услышав шум на улице);
в ванной комнате (нужно было вымыть руки);
на тумбочке в прихожей (к вам заходил сосед).

Если мебель раскладная, пульт при уборке может попасть в ящик для постельного белья. Случалось, что прибор находили в стиральной машине, куда он попал вместе с пододеяльником.

Как происходит установка умного дома
Как выполнить ремонт дренажного насоса самостоятельно
Скрытое видеонаблюдение в квартире: цели установки, выбор камер и законность
Пошаговая инструкция включения кондиционера на тепло
Как обновить старую кафельную плитку в ванной комнате
Дизайн детской (50+ фото)
Как с помощью болгарки резать металл
Скрипит ручка двери: причины проблемы и способы устранения
Как правильно включить кондиционер на тепло
Самодельная русская печь на улице под навесом
Интерьер детской комнаты: 111 фото и 7 идей
Настенный карниз: как вешать, фото
Диммер для светодиодных ламп на 220 вольт: особенности работы и подключения своими руками
Почему кондиционер не включается или не выключается с пульта
Почему кондиционер булькает в нерабочем состоянии при ветре
Как выбрать сетевой фильтр с предохранителем от скачков напряжения
Почему же кондиционер или сплит-система могут не обогревать
Как делать фильтры для воды своими руками?
Как проверить исправность тэна на стиральной машине в домашних условиях
Компоненты и устройства умного дома xiaomi
Как правильно подключить своими руками светодиодную лампу: пошаговая инструкция и подробное описание простых схем
Приспособления для гаража своими руками: все самое полезное
Этапы ремонта детской комнаты
Уход за матовыми и глянцевыми натяжными потолками
Восстановление ручки пластикового окна

С этим читают

Как происходит установка умного дома
Как выполнить ремонт дренажного насоса самостоятельно
Скрытое видеонаблюдение в квартире: цели установки, выбор камер и законность
Пошаговая инструкция включения кондиционера на тепло
Как обновить старую кафельную плитку в ванной комнате
Дизайн детской (50+ фото)
Как с помощью болгарки резать металл
Скрипит ручка двери: причины проблемы и способы устранения
Как правильно включить кондиционер на тепло
Самодельная русская печь на улице под навесом

Разновидности моделей

Компания производитель на выбор предлагает модели из серии Sonoff World On. Разница между ним есть и заключается она в методе использования:

Sonoff World On (базовая версия) подходит для управления домашними бытовыми приборами, такими как светильник, люстра, камера видеонаблюдения, морозильная камера.
Sonoff World On RF — тоже самое реле в базовой версии, но в комплекте идет один пульт управления. Это решение хорошо подойдет для управления воротами или поднятия шлагбаума.
Sonoff World On TH оснащен сенсорами измерения температуры и влажности, поэтому гаджет рекомендуется применять в теплице, рядом с котлом или кондиционером.
Sonoff World On Duo, 4CH и 4CH PRO — работа с 2 или 4 приборами одновременно. Больше подходят для промышленных задач.

Тип подключения к прибору и сопряжения с мобильным телефоном в целом схож, поэтому в статье рассматривается дальнейшее взаимодействие с самой простой моделью реле.

Пульт для управления Sony Bravia

Для ТВ данной марки представлено приложение Sony TV SideView Remote. Загрузить его можно и на Android (https://play.google.com/store/apps/details?id=com.sony.tvsideview.phone&hl=fr&gl=US) и на IOS (https://apps.apple.com/us/app/sonymote-remote-for-sony-tv/id907119932), что делает пользование приложением доступным для всех.

Данное приложение пульт выполняет все стандартные функции пульта для телевизора, однако имеет ряд особенных функций:

Функция «Телегид» позволяет использовать второй экран, что делает доступным поиск телепрограмм во время просмотра фильма или любой другой телепрограммы.
Создание своего списка каналов.
Управление через умные часы.
Сортировка каналов по популярности.

Приложение работает корректно на большинстве телефонов на платформе Андроид.

Видео источник по подключению:

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая — Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

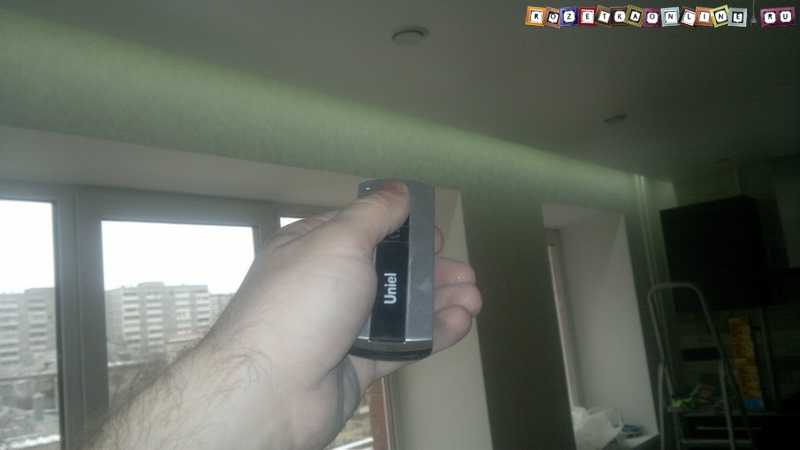

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

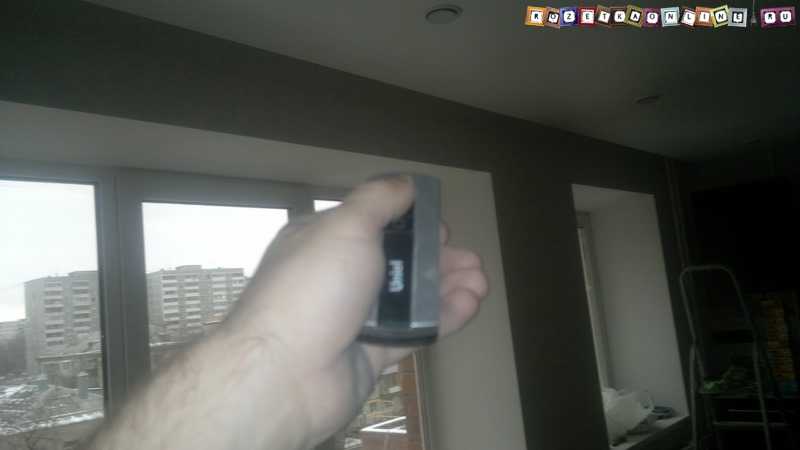

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

Как подключить пульт ДУ к телевизору LG

Каждый телевизор LG поставляется с инструкцией по эксплуатации, которая содержит необходимую информацию о подключении и настройке пульта ДУ. Перед тем, как начать процесс, убедитесь, что у вас есть новый пульт ДУ и батарейки, которые необходимы для его работы.

Чтобы подключить новый пульт ДУ к телевизору LG, необходимо выполнить несколько простых шагов. Сначала, вставьте новые батарейки в пульт ДУ и убедитесь в их работоспособности. Затем, установите пульт в направлении телевизора и убедитесь, что ни один объект не блокирует его работу.

Теперь, включите телевизор LG и нажмите кнопку «Home» на новом пульте ДУ. Поискайте раздел настроек телевизора и выберете «Связь и управление» или «Устройства и транслирование». Затем, выберете «Пульт дистанционного управления» и следуйте инструкциям на экране для завершения процесса настройки.

Важно помнить, что для подключения пульта ДУ к телевизору LG необходимо следовать инструкциям и выполнять шаги максимально точно и качественно, иначе возможны сбои в работе оборудования.
В случае неполадок при подключении пульта ДУ к телевизору LG, необходимо обратиться к инструкции по эксплуатации, а также к профессиональному техническому специалисту.
