Чем хорош насос для отопления grundfos

«Три кита» долговечности

1. Уплотнение вала

Центробежный насос со сквозным валом не полностью герметизирован. Для увеличения срока его эксплуатации требуется минимизировать утечки перекачиваемой жидкости из рабочей полости оборудования. Барьером между внутренней частью насоса и окружающей средой служит уплотнение вала. Широкое распространение получило торцевое уплотнение, состоящее из вращающейся и неподвижной частей. По сути, это дроссель, смонтированный на валу. Чтобы свести к минимуму вероятность утечки, зазор между частями уплотнения должен быть небольшим.

Специально для насосов CR было разработано картриджевое торцевое уплотнение вала в исполнении карбид кремния/карбид кремния (SiC/SiC). Оно устойчиво к абразивному износу, благодаря чему увеличивается ресурс оборудования. Картриджевая конструкция элемента упрощает установку и обслуживание насоса, позволяет избежать неправильной сборки компонентов уплотнения, избыточного/недостаточного поджатия пружины, попадания пара или грязи на чувствительные поверхности трения. Дополнительно в моделях CR торцевое уплотнение вала помещено в специальный стакан, исключающий повреждение рабочих кромок при монтаже.

2. Уплотнительное кольцо

Заслуживает пристального внимания производителя ещё один обусловленный особенностями конструкции центробежных насосов элемент — зазор между рабочим колесом и корпусом оборудования. Через него часть транспортируемой жидкости попадает с напорной стороны назад, на сторону всасывания рабочего колеса, что становится причиной гидравлических потерь. Поэтому размер зазора выдерживается минимальным, но не ниже определённых допусков — чтобы движущееся с небольшим биением рабочее колесо не упиралось в стенку корпуса. Кроме того, в ходе эксплуатации внутри оборудования образуются отложения, за счёт которых зазор может уменьшиться, что повлечёт за собой «заедание» насоса и в конечном итоге его выход из строя. Чтобы этого избежать, производители принимают конструктивные меры, одна из них — установка в зоне зазора уплотнительного кольца.

Испытания и расчёты, проведённые специалистами «ГРУНДФОС» на примере насоса CR 3, показали, что 0,1 мм зазора щелевого уплотнения снижает коэффициент полезного действия (КПД) на 5%. Чтобы сократить до минимума перетечки, вызванные перепадом давления внутри насоса, и, как следствие, избавиться от потерь, инженеры компании предложили использовать самоустанавливающееся кольцо между камерами, которое обеспечивает почти идеальное уплотнение.

3. Рабочее колесо

Основным узлом оборудования, отвечающим за передачу энергии от вращающегося вала к жидкости, является рабочее колесо. Оно состоит из двух дисков: переднего (наружного) и заднего (внутреннего), между которыми расположены лопасти. Как правило, рабочие колёса насосов изготавливают из коррозийноустойчивых материалов, а их очертания и размеры определяются гидротехническим расчётом. Так, рабочее колесо в моделях CR отличается улучшенной геометрией, что способствует более направленному потоку жидкости и уменьшению потерь от вихревых струй и трения. Элемент изготавливается по специализированной технологии высокоточной лазерной сварки, которая производится по всей длине лопатки. Данный метод позволил довести конструкцию рабочего колеса и других деталей насосов до совершенства.

Паровое отопление

Иногда паровое отопление ассоциируется с водяными отопительными сооружениями. И здесь практически нет ошибки, но есть один нюанс: пар — это вода, которая нагревается для приготовления пищи.

Принцип действия парового отопления заключается в том, что вода в котле нагревается для образования пара, а затем эта охлаждающая жидкость подается по трубам в нагревательные элементы.

Система отопления с паровым охлаждением состоит из следующих компонентов:

• Тепловой генератор, представленный в виде котла, который нагревает воду и собирает пар;
• выпускной клапан, который регулирует поступление пара в систему;
• Главные линии;
• Радиатор. .

Что касается классификации парового отопления, то она абсолютно аналогична классификации систем водяного отопления.

Отопительные насосы «Grundfos»

Для систем отопления, с принудительной циркуляцией теплоносителя, оптимальным выбором является установка циркуляционного оборудования одной из следующих модификаций.

Grundfos Alpha2

Grundfos Alpha2 – одна из инновационных моделей с встроенным электронным блоком управления. Циркуляционные насосы для фирмы Grundfos отопления и ГВС Alpha2 отличают следующие преимущества:

1. автоматическая адаптация к существующим потребностям и конфигурации системы,
2. возможность одновременного подключения к нескольким водяным контурам.

Имеется встроенный преобразователь частоты. Суточное потребление электроэнергии циркуляционным насосом Грундфос Альфа2, по сравнению с моделями, имеющими механический регулятор, снижается в 2-3 раза. Пропускная способность 3 м³/час, напор водяного столба 6 м.

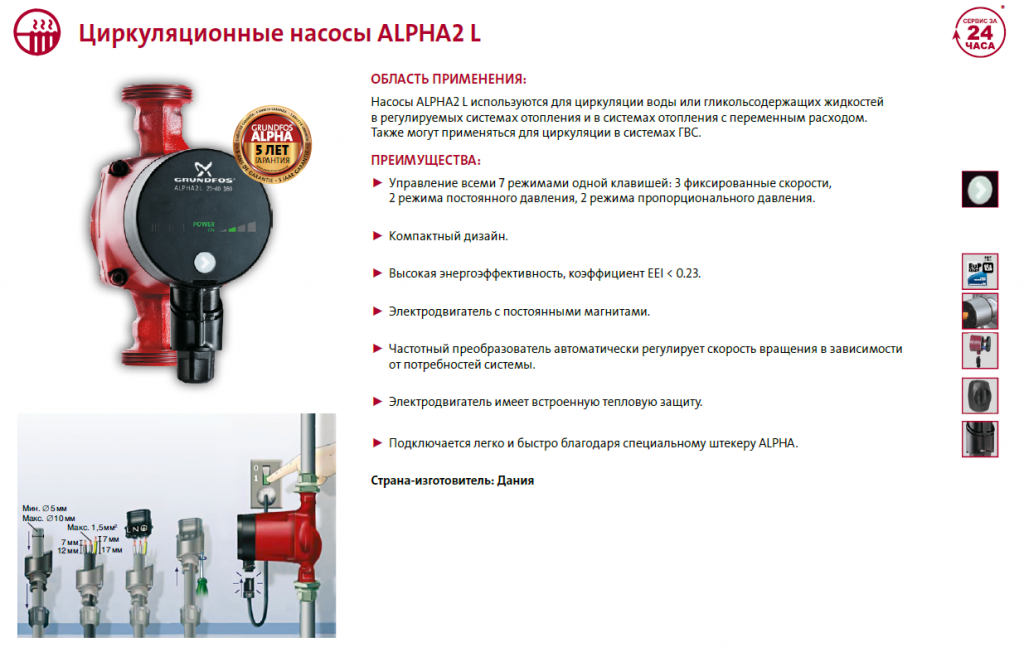

Grundfos Alpha2 L

Alpha2 L – отличительной особенностью модели является наличие встроенного преобразователя частоты, технологии, использующей принцип постоянных магнитов. Управление Alpha2 L осуществляется посредством нажатия одной кнопки.

Блок управления насосом автоматически подбирает необходимый режим, в зависимости от количества подключенных контуров.

В конструкции предусмотрена тепловая защита. В случае отключения электроэнергии, срабатывает клапан сброса давления, предотвращающий закипание теплоносителя.

Grundfos Alpha3

Alpha3 – насосы для циркуляции воды в системе отопления. Имеют корпус из чугуна. Присутствуют модификации, предназначенные для использования в ГВС. Корпус моделей для ГВС изготавливают из нержавеющей стали.

Электронный блок управления автоматически адаптируется к системе отопления. Устройство циркуляционного насоса Grundfos Alpha3 предусматривает наличие функции, предотвращающей работу на холостом ходу, встроенный воздухоотводчик, а также индикаторную панель.

На экран подается информация о давлении, расходе электроэнергии. В модели применена инновационная функция «летнего режима». Автоматическая регулировка параметров снижает потребление электроэнергии. Средний расход от 3 до 50 Вт.

Grundfos Magna 1

Magna 1 – насос с частотным регулированием. Установлен электронный блок управления. Фланцевые насосы Magna 1 подходят для бытовых и промышленных целей. Поддерживается девять фиксированных режимов управления, присутствует автоматическая система диагностики.

Максимальное давление 16 бар. Предусмотрена защита от сухого хода. Насос охлаждается посредством естественной вентиляции.

Модуль защиты электродвигателя предотвращает выход из строя ротора при перепадах напряжения. Устанавливать стабилизатор нет необходимости.

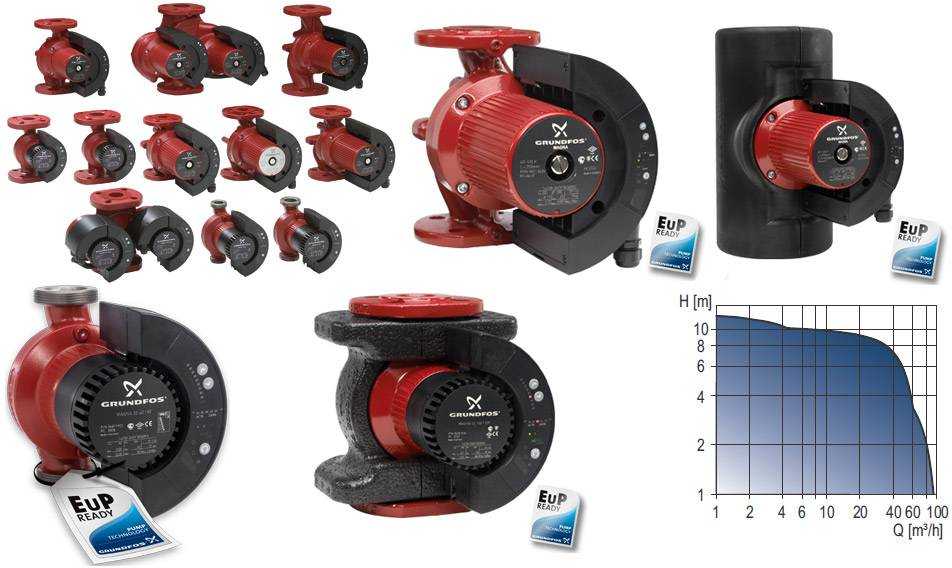

Grundfos Magna3

Grundfos Magna3 – в серию входят как небольшое циркуляционное оборудование, так и промышленные станции, нагнетающие, имеющие пропускную способность 70 м³/час, напор водяного столба до 18 м, и максимальным напором 16 бар.

Как и в предыдущих версиях насосного оборудования, Grundfos Magna3 выгодно отличаются бесшумным режимом работы, а также наличием энергосберегающей технологии.

Блок управления имеет три встроенных режима AUTOADAPT, FLOWADAPT и FLOWLIMIT. Благодаря трем встроенным функциям, автоматика работы насоса проводит анализ системы и подбирает наиболее экономичный режим.

При наступлении ночи, насосное оборудование переключается в режим максимальной экономии. В комплекте поставляются защитные теплоизоляционные кожухи. Выбор типа регулирования осуществляется при помощи нажатия клавиши. По типу монтажа Magna3 – это фланцевые насосы.

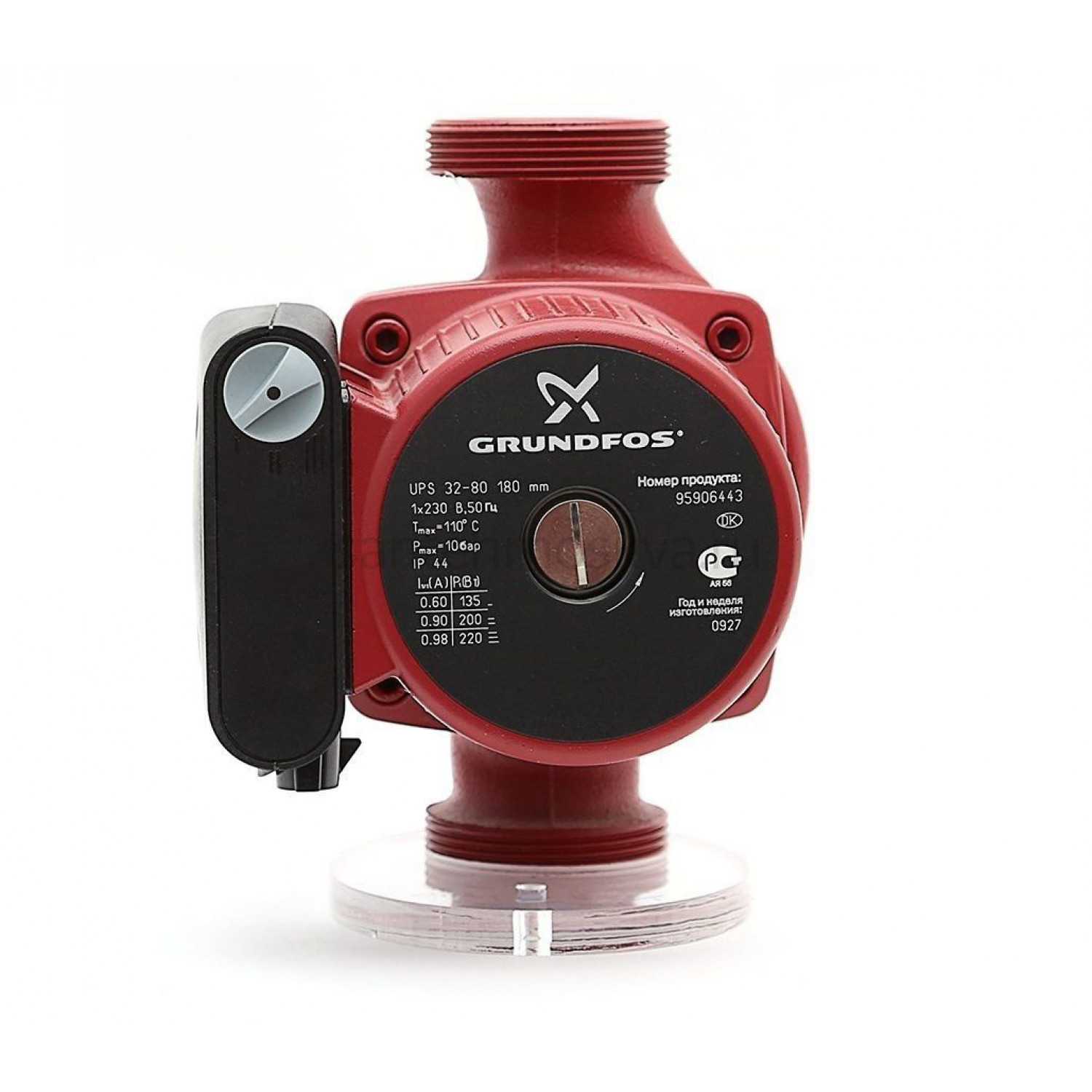

Grundfos UPS

Grundfos UPS – трехскоростные циркуляционные насосы с механическим управлением. Оптимальное решение для частного дома, коттеджа. Модели имеют простую конструкцию.

Корпус изготовлен из чугуна, подшипники из нержавеющей стали. Grundfos UPS – это насосы с мокрым ротором, в качестве смазочного элемента выступает жидкость теплоносителя.

В серии также представлены модели с бронзовым корпусом, предназначенные для обеспечения нужд ГВС. Режим работы насоса выбирается самостоятельно, в зависимости от параметров системы отопления.

Grundfos UPSD

UPSD – сдвоенные насосы с двумя электродвигателями. Двухдвигательное решение в несколько раз увеличивает эксплуатационный срок службы циркуляционных насосов Грундфос.

В дополнительной комплектации предлагается автоматическая регулировка циркуляции – блок, самостоятельно переключающий работу электродвигателей. Второй вариант – одновременное подключение двух независимых контуров отопления.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

• Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
• Визуально проверяется наличие и состояние заземления.
• Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
• Двигатель не должен сильно вибрировать.
• Проверяется давление в линии и его соответствие номинальному.
• Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

• шестигранный ключ;
• шлицевая отвертка (плоская) на 4 и 8 мм;
• отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

1. Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
2. Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
3. По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя. Для насосов с сухим ротором важна гидроизоляция опорного подшипника

Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Необходима чистка циркуляционного насоса

Типы насосов циркуляции

Промышленность выпускает очень много разновидностей насосов для системы топления. Все их не перечислить, да и не нужно этого делать. Остановимся на двух основных типах — насосах с мокрым ротором и сухим.

Параметры системы отопления

Но сначала нужно разобраться в некоторых характеристиках, которые определяют выбор того или иного насоса:

1. Площадь помещений, которые необходимо отапливать.
2. Уровень температуры в здании — он может отличаться в зависимости от его назначения. Например, в жилом доме, в учреждениях медицинского, школьного и дошкольного профиля температура всегда должна быть выше, нежели в производственных помещениях.
3. Температура теплоносителя на входе и выходе отопительной системы.
4. Тип отопительного котла, его оснащенность различными функциональными устройствами и автоматическими системами контроля и блокировки.
5. Напор теплоносителя — его давление в трубах и радиаторах.
6. Этажность здания.
7. Тип теплоносителя.

Важно! Насос для циркуляции теплоносителя представляет собой обычный электродвигатель, который состоит из неподвижной части — статора и подвижной — ротора. На одной части вращающегося ротора установлена крыльчатка, в составе которой находятся лопасти

При их вращении создается разрежение воды, в результате чего возникает ее движение

При их вращении создается разрежение воды, в результате чего возникает ее движение.

Есть отопительные котлы старого образца, в которых нет насоса, и циркуляция теплоносителя происходит под действием силы тяжести. Она определяется небольшим уклоном труб и разностью в плотности холодной и горячей воды. Поскольку горячая вода легче холодной, она по законам физики поднимается вверх, переходя самотеком в трубы и радиаторы. Отдав тепло через поверхность данных приборов, остывшая вода возвращается в котел отопления для последующего нагрева. При этом на выходе котла температура жидкости всегда выше, чем на входе — разность температур также способствует движению воды.

При желании хозяина сделать систему отопления более эффективной, ему придется вваривать циркуляционный насос в трубопровод перед отопительным устройством. Это дорого, да и качество такого монтажа не дает 100% гарантии, что система будет работать успешно.

В современных устройствах отопления насосы уже входят в их состав, и в этом явное преимущество отопительных котлов с принудительной циркуляцией. Однако старых изделий эксплуатируется еще достаточное количество. Поэтому подбор циркуляционного насоса для системы отопления является насущной задачей многих владельцев частных домов.

Насос с мокрым ротором

Насос Grundfos

Название говорит само за себя — ротор двигателя с крыльчаткой расположены в воде или другом виде теплоносителя, который смазывает и охлаждает от перегрева конструкцию устройства. Ротор находится в отдельном корпусе, который изготовлен из металлов, не подверженных коррозии — нержавеющей стали, бронзы или латуни.

Преимущества данного изделия:

• Небольшой шум при работе.
• Не требуется частое обслуживание и ремонт.
• Низкая цена.

Недостаток — низкий уровень КПД. Поэтому подобные устройства предназначены для систем отопления в домах с небольшой площадью. Здесь не требуется значительная мощность насоса, и применяется небольшой объем теплоносителя.

Сухой насос циркуляции

В этом изделии ротор отделен от жидкости небольшими уплотнительными частями, а крыльчатка участвует непосредственно в движении теплоносителя.

Достоинства:

• возможность создания мощных насосов, способных продвигать большое количество воды
• высокий коэффициент полезного действия

Недостатки:

• частое обслуживание, так как быстро изнашиваются уплотнительные соединения, поэтому требуется их смазка
• громкий шум в период эксплуатации требует отдельного помещения для такого насоса

Сухие насосы чаще всего применяют в многоэтажных зданиях с площадью более 300 квадратных метров.

Полировка стенок

Чтобы Грундфос работал снова в нормальном режиме, необходимо отполировать его внутренние стенки. При этом облегчить работу можно, если использовать полировальные инструменты, предварительно закрепив их в патроне дрели.

Если в насосе заклинил подшипник, то необходимо разобрать его и попытаться прокрутить крыльчатку.

В целях очистки от известковых образований систему наполняют раствором из уксусной кислоты и воды, которые смешиваются в равных частях. Можно уплотнить резьбовые соединения. Это поможет в дальнейшем избежать протекания насоса. Для этих целей можно даже использовать прокладку из велосипедной камеры.

Иногда причинами остановки работы насоса могут быть заклинивание подшипника, отсутствие срабатывания датчика протока воды или же понижение давления. Для этого вовсе не нужно полностью разбирать насос, чтобы устранить одну из вышеперечисленных неполадок.

Попробуйте просто переключить оборудование в ручной режим, сняв со стопора переключатель, который находится на распределительной коробке, и поставить ручку в среднее положение. Это позволит работать насосу даже при закрытом кране. Но если это не помогло ему включиться, то необходимо выполнить разбор насоса и попытаться прокрутить крыльчатку. В случае если она не прокручивается, насос не подлежит ремонту.

Поломку можно устранить, заменив сам датчик. Иногда насос перестает работать после отключения воды из-за того, что в нем скапливается воздух. В таком случае спустить его можно, повернув центральный винт.

После проделывания всех этих операций или при полной очистке насоса его необходимо собрать. Это производится в обратном порядке.

Если никакое из указанных действий не привело к возобновлению работы насоса, поломка может заключаться в выходе из строя обмотки его двигателя или конденсатора. Такая неисправность требует замены запчастей, которые вам может предоставить только сервисный центр. В противном случае единственным выходом остается замена данного устройства. В европейских странах в среднем срок службы данных насосов составляет около 5 лет. Однако качество воды в Европе лучше, поэтому срок эксплуатации можно сократить на год или два.

Чем дальше от города мы живем, тем менее доступными становятся услуги всевозможных сервисных компаний и ремонтных мастерских.

Даже если специалист и согласится приехать в отдаленный населенный пункт, то ждать его наверняка придется достаточно долго, да и оплата услуг окажется выше обычного.

Преимущества и недостатки

Циркуляционные принудительного действия насосы от компании Grundfos хороши в первую очередь тем, что для конкретной задачи, будь то система отопления, кондиционирования или горячего водоснабжения, предусмотрена своя серия изделий. Отдельно предлагается циркуляционный однофазный насос марки Grundfos линии UPS, при этом в обозначении изделия указывается пометка 100. Для подключения к трехфазной сети следует искать устройство с пометкой в обозначении 200.

К преимуществам продукции данного производителя можно отнести:

• Возможность регулировки скоростей вращения;
• Насосы циркуляционные для систем отопления Grundfos выполнены из материалов, которые не подвергаются риску образования коррозии (нержавейка, полипропилен, резина);
• Низкий шумовой порог;
• Простое обслуживание и несложный процесс замены в случае необходимости;
• Низкий расход электроэнергии.

Каждая из линеек насосного оборудования имеет свои особенности конструкции, которые в дальнейшем позволяют избежать неприятностей. Однако есть и более простые модели, например, циркуляционный разнотипный насос производителя Grundfos линии UPS. Ротор не оснащен дополнительной защитой. А устройства Alpha2 имеют функцию «антизаклинивания ротора», что избавит от риска поломки.

Очень сложно привести весь ассортимент продукции этой компании к усредненной сумме стоимости, так как встречаются циркуляционные разнотипные насосы марки Grundfos, технические характеристики которых весьма скромны (слабый напор, малый уровень производительности). Соответственно, их цена может составить 5 000 – 7 000 руб. А вот одни из наиболее эффективных устройств обходятся довольно дорого. Так, если рассматривать насос циркуляционный UPSD 100-30 F PN10 Grundfos, его цена составляет 115 000 руб.

Оценка пользователей

Наиболее устойчиво удерживают популярность изделия серии Alpha, так как отличаются повышенной степенью надежности. Несмотря на то, что характеристики циркуляционных принудительного действия насосов компании Grundfos практически всех моделей на высоком уровне, по мере эксплуатации появляются проблемы в работе.

Например, при длительном простое устройства серии UPS после запуска в таком случае сразу сгорят, если ротор «прикипел» к насосной части. А изделия серии Alpha имеют соответствующую защиту, поэтому выдержит перегрузки в сложных ситуациях.

Рекомендации по эксплуатации

Перед первым запуском следует удалить воздух из системы. А на всасывающий патрубок подается давление. Важный нюанс: воздух удаляется не через циркуляционный принудительного действия насос марки Грундфос.

Сам же агрегат не нуждается в такой процедуре, так как воздух из него выпускается в автоматическом режиме. Если по мере эксплуатации системы слышны шумы, значит, не весь воздух был удален.

Однако в скором времени эта проблема решится, и оборудование продолжит работать бесшумно. Как правило, достаточным положением регулятора скорости является среднее значение. Длина напора и производительность устройства указана в сопроводительной документации, поэтому пользователю не составит труда выбрать наиболее подходящий для конкретной системы вариант. Длина напора может также регулироваться в небольшом диапазоне значений. При увеличении силы подачи жидкости увеличиваются шумы в системе.

Таким образом, если был выбран насос принудительного действия циркуляционный Грундфос, его цена может сильно варьироваться в зависимости от характеристик. В случае если устройство выбрано правильно, в соответствии с параметрами системы, то проблем по мере эксплуатации не возникнет. О степени надежности оборудования можно дополнительно судить по отзывам.

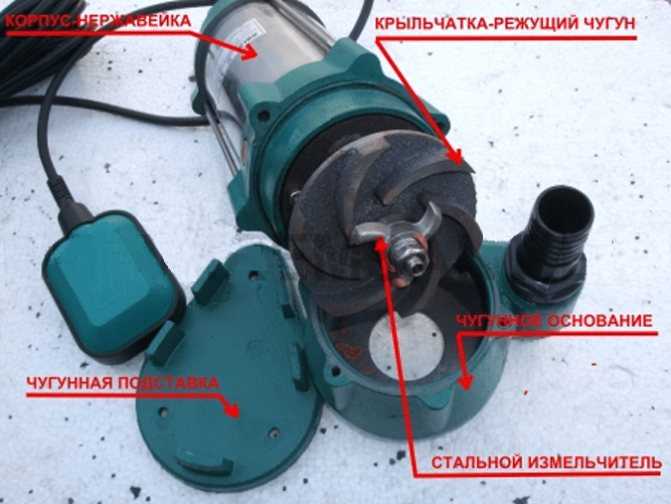

Какими моющими средствами можно очищать насос с измельчителем

К сожалению, вы не указали, какой тип насоса и для чего у вас используется. Вариантов может быть несколько, мы остановимся на двух наиболее вероятных:

1. Возможно, у вас установлена локальная система очистки канализационных стоков (биофильтр), в котором для принудительного перетока жидкости между секциями применяются погружные фекальные насосы дренажного типа с измельчителями, числом от одного до трёх. При соответствии характеристик перекачиваемых стоков указанным в паспорте, насосы подобного типа в обслуживании в течение всего срока службы не нуждаются.

В погружных фекальных насосах изнашиваются размещённые в герметичном корпусе двигатель и подшипники, а прочная крыльчатка измельчителя не боится ни бытовых загрязнений, ни песка

Напоследок напомним, что Sololift не рассчитан на удаление твёрдых предметов и распушенной целлюлозы (подгузников, гигиенических прокладок). Если установка всё-таки засорилась, несложно снять крышку (обязательно перед этим отключить электропитание) и очистить резервуар вручную.

Конструкция КУ такова, что стоки из ванной комнаты и туалета не грозят ей засором. Иное дело кухня с большим содержанием жиров в отходах. В этом случае рекомендуется до установки разместить предварительный жироуловитель либо использовать комплексную КУ Grundfos Multilift

Комментарии пользователей

Здравствуйте. У меня возникла проблема с канализационной насосной станцией SANIVORT 400 .Во время работы насос стал очень сильно гудеть . Из-за чего может быть такой громкий звук? Изначально работал тихо. Что я могу сама предпринять?

Источник

Правила эксплуатации и технического обслуживания

Чтобы не сталкиваться с ситуациями, при которых циркуляционный насос, установленный в системе отопления, будет требовать ремонта, необходимо строго соблюдать правила эксплуатации такого оборудования, которые заключаются в следующем.

Если в трубопроводе отсутствует вода, запускать циркуляционный насос нельзя. Величина формируемого напора воды должна находиться в пределах характеристик, указанных в техническом паспорте циркуляционного насоса

Если устройство будет выдавать пониженный или, наоборот, повышенный напор воды, это может привести к его быстрому износу и, соответственно, выходу из строя. В течение периода, в который система отопления не используется, насос необходимо включать на циркуляцию хотя бы раз в месяц на четверть часа, что позволит предотвратить окисление и блокирование его движущихся деталей

Очень важно следить за тем, чтобы температура воды в системе отопления не была больше 65°. В воде, нагретой до более высокой температуры, начинает активно выпадать осадок, который, взаимодействуя с движущимися деталями гидромашины, способствует их активному износу и, соответственно, выходу из строя всего устройства

Периодическая проверка циркуляционного насоса значительно снизит вероятность выхода его из строя в отопительный сезон

Проверка циркуляционного насоса на предмет корректности работы включает в себя такие действия, как:

1. включение гидромашины на рабочий режим и проверка уровня создаваемых ею шумов и вибраций;
2. проверка напора (уровня давления) теплоносителя, создаваемого в нагнетательном патрубке (как уже говорилось выше, напор жидкости должен находиться в пределах значений, приведенных в техническом паспорте);
3. контроль степени нагрева двигателя, которая не должна быть слишком высокой;
4. проверка наличия смазки на резьбовых соединительных элементах насоса и ее нанесение, если она отсутствует;
5. проверка наличия и правильности заземления корпуса гидромашины;
6. проверка наличия протечек как на корпусе насоса, так и в местах, где он соединяется с трубопроводом (если течи в таких местах присутствуют, необходимо подтянуть резьбовые соединения и проверить целостность установленных прокладок);
7. осмотр клеммной коробки и проверка фиксации в ней провода (кроме того, необходимо проверить, не попадает ли в клеммную коробку влага, что недопустимо).

Основной причиной быстрого износа подшипников трения в насосах считается повышенная загрязненность теплоносителя

Как можно устранить типичные неисправности циркуляционных насосов?

В циркуляционных насосных устройствах существует ряд типовых неисправностей, которые можно устранить самостоятельно. В каждом блоке будут описаны признаки неисправности, ее причины и действия по ремонту своими руками.

Насос гудит, вращение отсутствует

Причиной может стать окисление вала двигателя при длительном простое насоса. Инструкция по устранению неполадки.

1. Отключаем питание оборудования.
2. Удаляем воду из насоса и трубопроводов, прилегающих к нему.
3. Снимаем винты, фиксирующие корпус и электродвигатель.
4. Демонтируем электрический двигатель в комплекте с ротором.
5. Проворачиваем ротор рукой, либо отверткой, упираясь в рабочую насечку.

Следующей причиной такой неисправности может стать попадание инородных предметов.

1. Отключаем питание оборудования.
2. Удаляем воду из насоса и трубопроводов.
3. Снимаем винты, фиксирующие корпус и электродвигатель.
4. Удаляем посторонний предмет.
5. Защищаем входной патрубок насоса сетчатым фильтром.

Также причиной отсутствия вращения может стать отсутствие электропитания. Для этого тестером проверяем наличие питания на клеммах в коробке и правильность подключения электропроводов.

Насос не гудит и не вращается

Основной причиной такой неисправности может стать отсутствие электропитания или недостаточное напряжение в сети. Для устранения необходимо проверить тестером напряжение на клеммах и, при необходимости, правильность подсоединения устройства к электропитанию.

Многие электронасосы оборудованы плавким предохранителем. При скачках напряжения он перегорает и требует замены.

Насос начинает работать, но через некоторое время останавливается

Причиной такой неисправности может стать отложение известковой накипи между статором и вращающимся ротором. Неисправность устраняется демонтажем электродвигателя и его чисткой от отложений известняка.

Насос сильно шумит при включении

Причиной такой неисправности может стать наличие воздуха в трубопроводе отопительной системы. Для ее устранения необходимо выпустить воздух из труб. Для автоматического выпуска воздуха рекомендуется установить в верхнем сегменте трубопровода автоматический узел.

Если резкий шум сопровождается повышенной вибрацией, то рекомендуется повысить давление на входе в насосное устройство. Недостаточный напор может быть компенсирован повышением уровня теплоносителя в системе.

Насос сильно вибрирует

Причиной такой неисправности обычно становится сильный износ подшипника, обеспечивающего вращение рабочего колеса. Неисправность устраняется заменой изношенного подшипника.

Что делать, если насос выдает недостаточный напор?

Причиной такого дефекта может стать неправильное направление вращения колеса с лопастями. Причиной такого явления становится обычно неправильно подключенная фаза при трехфазовом подключении оборудования.

Также снижение напора может быть вызвано повышенной вязкостью теплоносителя, тогда рабочее колесо встречает слишком большое сопротивление. Для устранения необходимо прочистить от отложений фильтр на входном патрубке, проверить сечение входящего трубопровода и выставить необходимые параметры регулировки насоса.

Что делать, если насос останавливается после старта?

Скорее всего, причиной такой неисправности может стать неправильное подключение проводов по фазам в клеммной коробке. Возможно, предохранитель на вашем насосе имеет недостаточно плотный контакт. Снимите его и прочистите зажимы.

2 Виды насосов

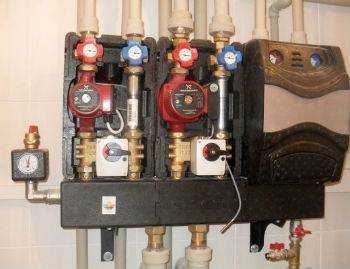

Спаренный циркуляционный насос Грундфос

Компания Grundfos поставляет на рынок циркуляционные насосы разных видов. Все они отличаются друг от друга по своей конструкции, возможностям и характеристиками. Если вы решили подобрать себе качественный насос, то в первую очередь надо разобраться с его качествами.

Циркуляционные насосы для систем отопления изначально различают на:

• Одиночные;
• Спаренные.

Одиночные образцы – это стандартные модели с единственным ротором. Их мощность редко доходить до 3-4 атмосфер (если только мы не говорим о моделях с сухим ротором).

Спаренные насосы позволяют повысить практически все показатели производительности почти вдвое, но они стоят дороже и требуют больше обслуживания. Из спаренных образцов следует выделить линейку насосов Grundfos UPS 200.

По типу ротора их делят на:

• Образцы с мокрым ротором;
• Образцы с сухим ротором.

В первом случае мы имеем дело с довольно примитивным двигателем, что вращается и работает непосредственно в рабочей среде. При этом от жидкости он практически не отделен.

Циркуляционный насос Grundfos UPS 32-50F

Такой движок потребляет чрезвычайно мало электричества, почти не издает звуков и не нуждается в обслуживании, так как смазку всех элементов выполняет непосредственно отопительный контур. Однако его мощность редко доходит до 4 атмосфер, напор до 3 метров, а производительность равняется подкачке примерно 2-3 кубометров жидкости в час.

Если же рассматривается продукция с сухим ротором, например, насосы Grundfos UPS 32-120F или UPS 52-120F, то здесь уже все совсем по-другому. Движок находится в отдельной герметизированной камере. Он довольно производителен, хотя за это вам придется расплачиваться повышенным уровнем шума и потреблением электричества.

Напряжение в сети для таких устройств тоже требуется порядочное. Но если вам необходимо обеспечить функционирование крупных систем отопления, то альтернативы вам все равно не найти.

Еще одним решением может стать установка спаренных или одинарных моделей с мокрым ротором в нескольких частях трубопровода. Но далеко не факт, что в итоге вы получите уменьшение расходов и достаточную эффективность функционирования системы.

По количеству рабочих скоростей циркуляционные модели делят на:

• Односкоростные;
• Многоскоростные.

Односкоростной насос вращается только с определенной скоростью, изменять ее нельзя, да и слишком высокой ее тоже не назовешь. Это стандартная рабочая лошадка, которая отлично подойдет для незамысловатых систем отопления.

Многоскоростные модели, как правило, комплектуются мощными движками. Не исключено, что в работе будут применять образцы с сухим ротором. Здесь уже насос реально подстраивать так, как вам будет удобно. Но за дополнительные функции придется доплатить, и довольно существенно.

Если хотите купить качественный многоскоростной насос и не прогадать с выбором, то рекомендуем вам обратить внимание на товары Grundfos UPS. Они уже доказали свое качество и надежность

Пример подключения циркуляционных насосов в системе отопления

Рабочая температура у таких устройств находится на уровне от +5 до +70 градусов по Цельсию. Давление в трубах они выдерживают без проблем. Корпус и крыльчатка выполняются из пластика. В остальном же используют качественную нержавеющую сталь.

2.1 Как подключить циркуляционный насос Грундфос?

Монтировать циркуляционные насосы достаточно легко, но и здесь есть свои нюансы. Подключатся они, как правило, на трубе обратной подачи. Именно там скорость отопительного контура максимально понижается.

Подключение ведется муфтовым или фланцевым способом. Для бытовых условий лучше подойдут муфты резьбового типа, но здесь уже решать вам.

Важно убедиться в том, что вы монтируете насос в правильном положении. В большинстве случаев на его корпусе будет стрелочка, что покажет оптимальное положение для установки. После врезки в трубу резьбу или фланец герметизируют, устройство подключают к электричеству и тестируют его работу

Если все прошло нормально, то насос можно будет эксплуатировать без опасений. При появлении непонятных звуков, простукиваний или рабочих перепадов – следует переустановить устройство. Возможно, вы где-то ошиблись во время монтажа

После врезки в трубу резьбу или фланец герметизируют, устройство подключают к электричеству и тестируют его работу. Если все прошло нормально, то насос можно будет эксплуатировать без опасений. При появлении непонятных звуков, простукиваний или рабочих перепадов – следует переустановить устройство. Возможно, вы где-то ошиблись во время монтажа.
