Обустройство канализационной насосной станции: как обеспечить безопасную перекачку стоков?

Особенности монтажа

Устанавливать и подключать бытовые КНС можно следуя инструкции. Это «сололифты», которые ставят вблизи сантехнических приборов. Они компактные и не требуют особых навыков. В инструкции пошагово обозначены действия, которые нужно выполнить.

Другое дело – устанавливать канализационную станцию для загородного дома. Для этих работ лучше приглашать профессиональных мастеров. Здесь важна точность и правильный подбор комплектующих, а также их финальная настройка. Последовательность действий также важна. Человек, не имеющий опыта и не разбирающийся в нюансах приборов, не сможет правильно провести монтаж и потеряет гарантию производителя.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Виды и особенности канализационных насосов

Основа КНС – это ее насосное оборудование, именно оно перекачивает бытовые стоки из сантехнических приборов в септик, ливневые воды и отходы в напорный трубопровод. Чтобы агрегаты справлялись со своими функциями, необходимо правильно выбрать вид канализационного насоса, мощность, особенности управления, учесть температуру перекачиваемых стоков. Различают три основных вида оборудования:

1. Погружные.
2. Консольные.
3. Самовсасывающие.

Погружной насос

Погружные фекальные насосы – оптимальный выбор для КНС. Агрегат устанавливается на дне резервуара и функционирует в погруженном состоянии. С помощью насоса для канализации в частном доме можно откачивать воду из подвала или септика. Учитывая особые условия работы, корпус оборудования изготавливается из чугуна или нержавеющей стали, эти материалы устойчивы к агрессивной среде. Монтажа насоса происходит просто: на дне устанавливается патрубок, а агрегат при опускании по направляющим под собственным весом стыкуется с ним. Работа оборудование контролируется автоматикой в виде поплавкового выключателя.

Используется два вида насосов: фекальный и дренажный. Первый рассчитан на воду без крупных частиц, а второй работает без ограничений. Дело в его конструкции — со стороны патрубка в насос устанавливается режущий элемент, который способен измельчить фекальные массы, бумагу и другой мусор. Максимальная глубина погружения агрегата зависит от производителя, обычно она составляет 7-8 метров. Оборудование может перекачивать загрязненную жидкость с различными примесями диаметром больше 35 мм. Преимущества погружного типа:

• простота обслуживания и эксплуатации;
• надежность и долговечность;
• универсальность;
• способность функционировать при низких температурах.

Погружной насос

Консольный насос

Агрегат предполагает сухую установку и используется в промышленных КНС. Перед установкой оборудования необходим монтаж отдельного фундамента и подведение трубопровода. Доступ к насосам ничем не ограничен, их легко обслуживать и ремонтировать. Достоинства агрегата:

• возможность варьировать производительность при изменении мощности электродвигателя и других деталей конструкции;
• надежность;
• простота технического обслуживания.

Самовсасывающий насос

Оборудование предназначено для перекачивания сильно загрязненных стоков. Значительный диаметр патрубка позволяет избежать засорения. Устройство используется для установки на коммунальных и промышленных станциях. Преимущества насоса:

• способен функционировать при отрицательной температуре при монтаже нагревательного элемента;
• имеет удобную конструкцию электродвигателя с фланцевым креплением;
• прокачивает стоки с крупными фракциями;
• двойное механическое уплотнение обеспечивает высокую герметичность.

Очистка и обслуживание: порядок проведения работ

Когда требуется сезонное или плановое обслуживание стоит вызывать специалистов, но не лишним будет узнать как именно и в какой последовательности выполняются манипуляции. Так при обслуживании проводится:

1. Диагностика всего оборудования.
2. Очистка насосов.
3. Контроль работы системы.
4. Регулировка оборудования.
5. Смазка.
6. Крепежные работы.

Основная задача подобных манипуляций – проверить насосное оборудование на износ, который обязательно происходит в ходе эксплуатации

Своевременность проведения такой диагностики важно, ведь допущение понижения КПД приводит к выходу из строя всего оборудования

В процессе проведения работ насосы демонтируются, только в этом случае возможно досконально изучить их состояния.

Как работает станция

Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.

Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.

Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.

Как рассчитать приемный объем

Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:

1. Расход воды.
2. Определение суточного графика поступления стока.
3. Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
4. Определите минимальное и среднее значение.
5. Определите напор.

И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.

Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.

Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.

Установка, пуск и наладка – как это происходит

Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.

Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.

Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.

Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.

Смотрите видео, установка и сборка:

https://www.youtube.com/watch

Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.

После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.

Обслуживание КНС

Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.

Обслуживание модульной КНС

У автоматической КНС, отводящей хозяйственно-бытовые стоки от дома (коттеджа) довольно низкая интенсивность работы. Поэтому профилактический осмотр и обслуживание КНС достаточно проводить раз в сезон (зимой раз в месяц). Порядок следующий:

• Показания на щите управления сверяются с рабочими (проектными). Расхождение не должно превышать 10 %.
• Периодически, вручную, опорожняется корзина мусоросборника.
• Подтягиваются разболтанные крепления лаза, лестницы и площадки.
• Минимум раз в год должна проводиться чистка КНС (стен и дна) водой из поливного шланга под напором.
• Производится проверка состояния арматуры с площадки обслуживания, путем пробного открытия и закрытия задвижек. Показания манометра на напорном трубопроводе и газоанализатора сверяются с рабочими характеристиками.

Ремонт. Если при откачке насос издает посторонние шумы, то систему отключают от электроэнергии и перекрывают запорную задвижку. Аппарат извлекают по направляющим на поверхность, промывают холодной водой и проводят осмотр. При необходимости меняют прокладки, подшипники, подтягивают крепления. После осмотра (ремонта) оборудование возвращают в рабочее положение, проследив, чтобы защелкнулась автоматическая муфта.

Элементы КНС

В состав насосной станции входят три компонента:

• резервуар – в него самотеком попадают стоки. Благодаря тому, что он является абсолютно герметичной емкостью, распространение неприятных запахов по помещению исключено;
• насос – в составе таких канализационных систем используется оборудование погружного или поверхностного типа. Оно оснащено ножами, благодаря которым обеспечивается перемалывание отходов крупной фракции. В результате все стоки переводятся в однородное состояние;
• датчик уровня – работа станции начинается после того, как жидкость в резервуаре достигнет определенного уровня. Когда это происходит, то питание подается на двигатель, которым оснащена система. После этого начинается процесс выкачки сточных вод до места, где происходит их утилизация.

В современных моделях КНС основные детали изготовляют из полимерных материалов. Это позволяет исключить возникновение на их поверхности коррозионных процессов. При устройстве такой системы его установка выполняется в земле на определенной глубине или же в шахте, оборудованной особым образом.

В зависимости от требований владельца, а также особенностей объекта в оснащении КНС могут присутствовать две насосные установки. Такой вариант выбирают, когда насосная станция устанавливается в частном доме. Если она размещается в офисном помещении или на промышленном предприятии, то она может включать до 5 насосов.

В бытовых целях чаще всего используется несколько разных видов насосов и различные механизмы. Специалисты рекомендуют для создания канализационной станции использовать насосы, имеющие режущую кромку, благодаря которой прекращается засорение системы крупными загрязнителями. Применение подобных решений на промышленных предприятиях может привести к тому, что насосная станция выйдет из строя при попадании в неё твердых включений из пластика и бетона.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

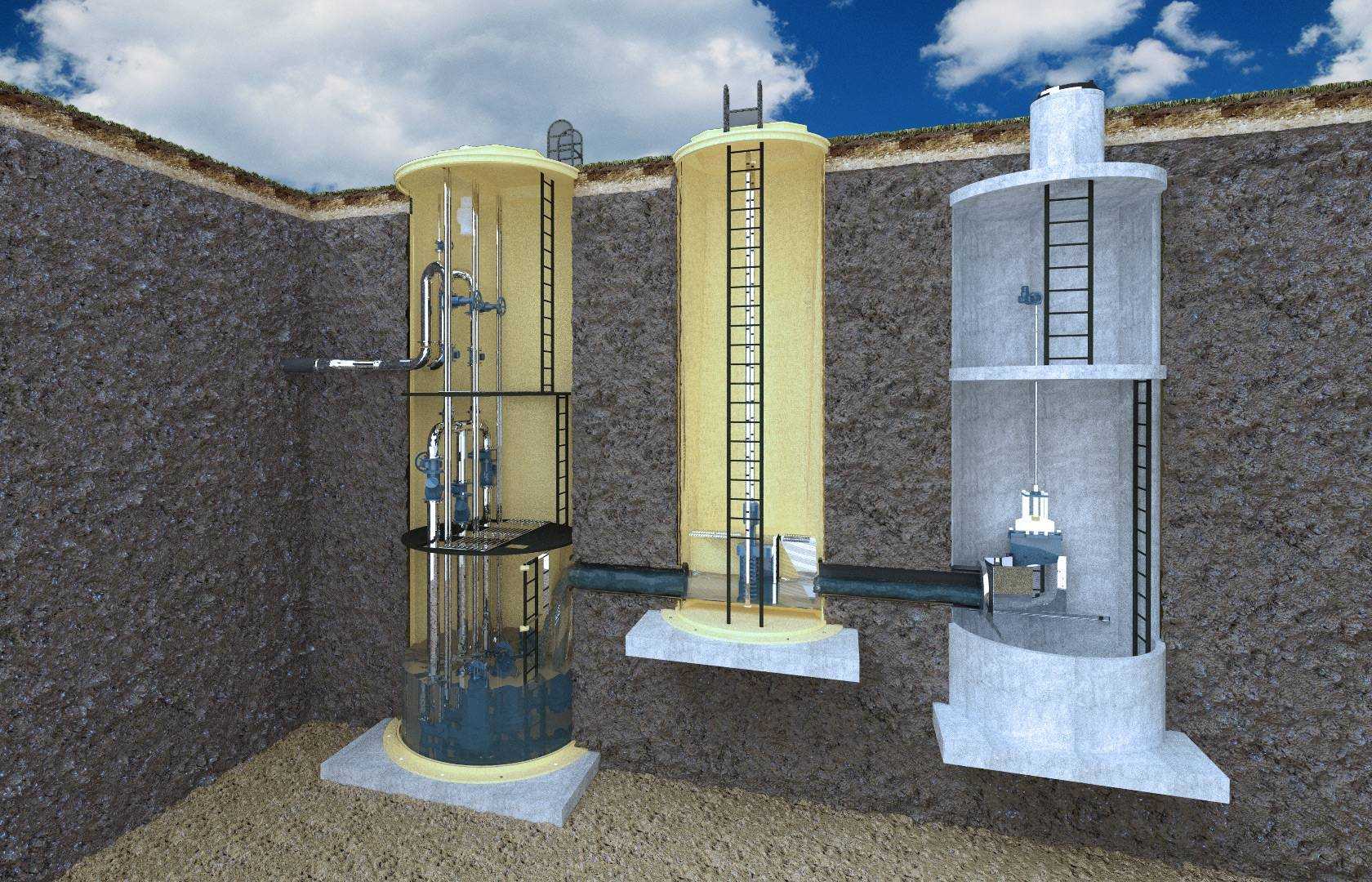

Виды и категории

Канализационные станции классифицируются по нескольким признакам.

Тип установки

КНС могут иметь вертикальное и горизонтальное исполнение. Вторые часто оборудуются самовсасывающим насосом, который принудительно закачивает загрязнённые массы в корпус КНС и удаляет их после очистки. Иногда бак-резервуар может иметь на донной части дополнительный горизонтальный отсек. Такая конструкция способствует равномерному распределению илистых отложений на дне бака и увеличивает время его наполняемости.

Это, в свою очередь, позволяет производить очистку бака не так часто, что существенно экономит силы и средства.

Расположение

По размещению относительно поверхности земли КНС могут быть заглублены, частично заглублены и иметь наземное расположение. Наземные станции представлены мини-установками, расположенными в кухнях, ванных комнатах и туалетах. Заглубленные представляют собой традиционные модели с вкопанным в землю накопителем, а у частично заглубленных ёмкость, оборудованная датчиками, насосом и запорной арматурой находится в земле по горловину. Автоматическая система контроля и управления при этом выведена на поверхность.

Управление оборудованием

КНС оборудуются ручным, дистанционным и автоматическим управлением.

• При ручном способе включение модульного оборудования осуществляется в ручном режиме работниками станций, которые самостоятельно проверяют уровень нечистот в баке.
• При дистанционном управлении данные о состоянии системы и высоте уровня жидкости поступают на пульт управления. Осуществлять контроль над радиоуправляемой станцией очень удобно: оборудование не требует постоянного присутствия человека, и в случае неисправности оперативно сообщает о ней.
• Автоматическая система контроля является наиболее распространённой, и заключается в управлении станцией при помощи реле и датчиков, которые могут быть расположены как на корпусе станции, так и рядом на щитке.

Характер канализационных стоков

Сточные воды подразделяются на хозяйственно-бытовые, промышленные, ливневые и осадочные.

• Для промышленных отбросов баки и насосы должны быть изготовлены из материалов, обладающих повышенной стойкостью к воздействию химических агрессивных веществ и высоким температурам.
• Станции для отвода ливневых вод в канализацию оборудуются дополнительными системами очистки от песка и механического мусора, который могут принести дождевые потоки.
• КНС для осадочных стоков применяется на очистных сооружениях и оборудуются специализированными устройствами, обрабатывающими осадочные отложения.

Тип насосного оборудования

На КНС устанавливается три вида насосов.

Погружные насосы с напорной функцией требуют полного погружения в воду. Приборы имеют герметичный корпус, который изготавливается из высокопрочных, не подверженных коррозии материалов. Фекальные насосы эффективны и достаточно просты в использовании, их не нужно дополнительно фиксировать или оборудовать для них площадку. Прибор способен работать при низких температурах, а охлаждение его двигателя происходит естественным путём от окружающей жидкости.

Фекальный насос: конструкция, виды, назначение

Фекальный насос изготавливается в корпусе стойком к коррозии, его основная особенность – установка на ведущем валу измельчающего механизма. Это может быть нож или режущая кромка. Канализационные насосы с измельчителем, работающее от 220 В, устанавливаются в квартирах, частных домах и учреждениях, где есть риск засорения трубопровода. Их проточные каналы имеют большой диаметр и способны принимать стоки с фракциями до 10 см. Контроль пуска и остановки оборудования происходит с помощью автоматики.

Принцип работы фекального насоса с измельчающим механизмом

Оборудование устанавливается около унитаза, после слива вода поступает в накопительную камеру. Специальный датчик фиксирует возрастающее давление воздуха и подает сигнал на реле, запускающее электродвигатель. Одновременно включаются ножи, которые перемалывают мусор. Жидкость под давлением отправляется в отводную трубу и по ней транспортируется до стояка. После откачки датчик фиксирует снижение давления и отключает реле двигателя.

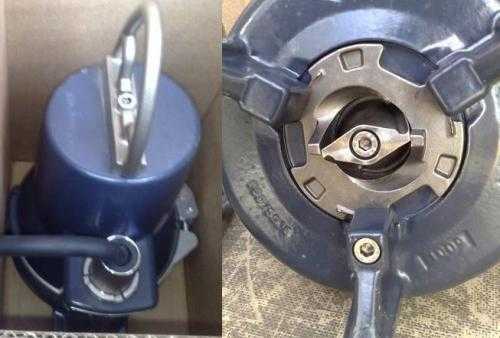

Фекальный насос с измельчителем

Виды насосов

Станции, оборудованные таким насосом, компактны, универсальны, работают бесшумно, просты в обслуживании. Агрегаты выпускаются с учетом условий, в которых им придется перекачивать стоки. Канализационные насосы для дома делятся на четыре группы:

1. Устройство с измельчителем для откачки бытовых стоков низкой температуры. Агрегат предназначен для стоков с крупными фракциями, например, из унитаза. Его устанавливают в туалете на цокольном этаже, когда стояк расположен далеко, а общий уровень канализационной системы выше, чем у размещенных здесь приборов. При заполнении стоками накопительной емкости, включается откачивание и работа ножей. Жидкость принудительно отправляется в общую систему.
2. Агрегат без ножей, предназначенный для горячих стоков из бани или сауны, а также душа и стиральной машины. Расчетная температура воды до 90 градусов.
3. Насос без режущих деталей для откачки сточных вод из бассейна или затопленного подвала. Модель отличается самой доступной стоимостью.
4. Оборудование с измельчителем для транспортировки горячих стоков. Универсальный агрегат, который можно использовать в частном доме или бане при наличии туалета.

Способы установки

1. Насос канализационный погружной – устанавливается в сточную яму или резервуар, полностью погружаясь в жидкость. Самый популярный вариант для бытового использования.
2. Полупогружной – насосная часть агрегата опускается в воду, а двигатель остается на поверхности. Такая модель может использоваться для перекачивания воды при высокой температуре.
3. Наружный – аппарат устанавливается около канализационного колодца, в который опускаются заборные шланги. Такое оборудование можно переносить в нужное место.

Монтаж погружного насоса

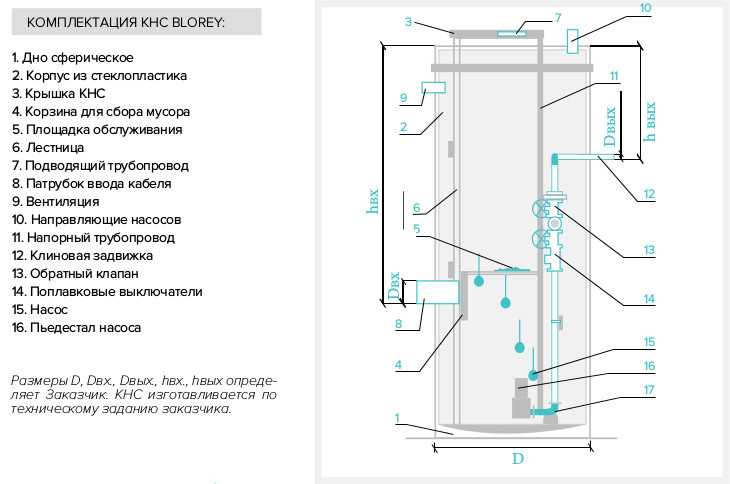

Конструкция и принцип работы КНС для загородного дома

Рассмотрим устройство КНС шахтного типа (типовой проект) для частного дома. Производительность 1-25 м3/сутки, полезный напор 5-40 метров, диаметр корпуса 1600 мм.

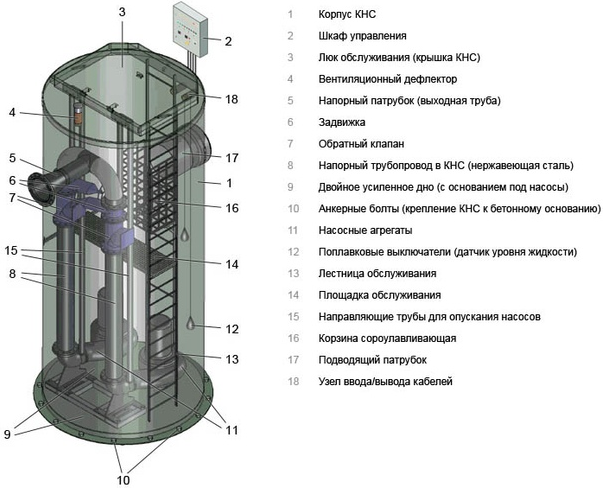

Конструкция канализационной насосной станции

Резервуар (3) представляет собой закрытую емкость цилиндрического типа из полипропилена или стеклопластика. В крышку станции вмонтирован люк (2). Сточные воды подводятся в КНС по трубам (8), уложенным под небольшим углом к горизонту (подробности в статье «Расчет уклона канализации согласно СНиП»). В месте сброса устанавливается корзина мусоросборника ручной очистки (7). Для обслуживания задвижек (17) и обратных клапанов (18) станция укомплектована лестницей (5) и площадкой (9). В нижней части емкости установлены 2 погружных фекальных насоса с измельчителем (19) – один рабочий, второй резервный. Напорный трубопровод (10) подключен к насосам через автоматическую муфту (13), конструкция которой позволяет подсоединять и отсоединять насос удаленно. Для подъема насосного оборудования и мусоросборника предусмотрены направляющие (11) и цепи (12). Поплавковые датчики (16) подвешиваются на разной высоте. По мере опускания или поднятия уровня сигнал от датчиков передается на щит управления (15), который управляет работой насосов.

Принцип работы КНС состоит в следующем: стоки через канализационные или дренажные трубы попадают в резервуар. После того как вода достигнет заданного уровня, о чем просигнализируют датчики, щит управления запустит насос на перекачку стоков из насосной станции домашней канализации в магистраль или септик. Уровень упадет, сигнал с нижних уровнемеров уйдет на щит, который отключит насосы.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

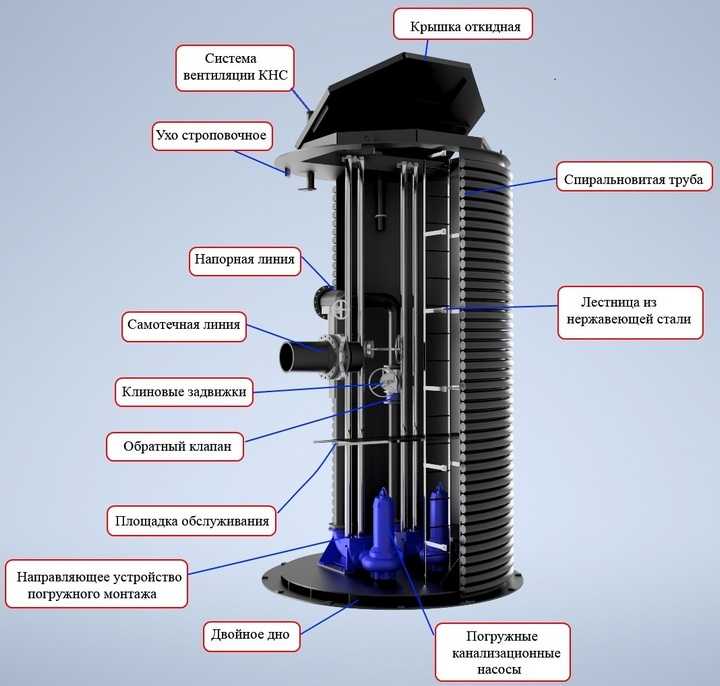

Устройство и основная функция канализационной насосной станции (КНС)

Насосные станции предназначены для удаления канализационных стоков. Эти устройства очень удобно использовать, так как они не требуют большого заглубления в почву. Их конструкция достаточно проста, а периодическое обслуживание не занимает много времени.

Основные элементы, из которых состоит КНС:

• Резервуар, в котором скапливаются отходы. Выполняется из разнообразных материалов: металл, пластик, даже бетон. Выбирать материал, из которого будет сделан резервуар, следует из расчёта бюджета. Ёмкость из бетона наиболее экономична, но чаще всего останавливают выбор на металлическом баке.
• Насосы, которые не созданы для постоянного поддержания давления, а лишь обеспечивают поднятие стоков до необходимого уровня. После того, как жидкость достигла отметки, далее она попадает в трубопровод самостоятельно. Насосные станции обыкновенно предусматривают наличие двух агрегатов – один создан для постоянной работы, а второй является резервным. Наличие резервного насоса позволяет станции функционировать даже в случае поломки основного агрегата.
• Трубопровод, который обеспечивает транспортировку стоков в септик, ЛОС или выгребную яму. Система труб имеет надёжные крепления и механизмы, которые позволяют контролировать работу насосов.
• Поплавковая система выключателей. Данный элемент очень важен в КНС, так как именно поплавки обеспечивают своевременное включение и отключение насосов. Эта система позволяет станции работать автоматически и минимизировать вмешательство пользователя. При погружении поплавка в сточные воды, он натягивает специальный трос и происходит включение насоса. При всплытии поплавка, тросик не так натягивает выключатель и насос перестаёт работать.

Общие сведения

Внимание! В зимний период застаивание стоков в трубах может привести к ледяным пробкам. Если в сточных водах находятся крупные включения, то небольшая скорость воды не может заставить их двигаться, чтоб приводит к их накоплению в трубах, далее к образованию пробок. Особенно этому подвержены участки с поворотами, либо с изменением диаметра труб

Если рельеф местности имеет нюансы, то сложно проложить трубопровод прямо, нужно огибать здания и т.д

Особенно этому подвержены участки с поворотами, либо с изменением диаметра труб. Если рельеф местности имеет нюансы, то сложно проложить трубопровод прямо, нужно огибать здания и т.д

Если в сточных водах находятся крупные включения, то небольшая скорость воды не может заставить их двигаться, чтоб приводит к их накоплению в трубах, далее к образованию пробок. Особенно этому подвержены участки с поворотами, либо с изменением диаметра труб. Если рельеф местности имеет нюансы, то сложно проложить трубопровод прямо, нужно огибать здания и т.д.

Принцип действия

Насосные станции для канализации могут быть бытовыми, промышленными. Устройства для промышленных объектов представлены сложным инженерным оборудованием, его не рекомендуют ставить в загородном доме. Объемы стоков в частном доме очень малы для уровня производительности станции данного типа.

Для загородного дома подходят аппараты, имеющие среднюю сложность. Устройства отличаются малыми габаритами. Для установки следует учитывать тип отходов. В домашней канализации присутствуют стоки с туалета, которые включают крупные элементы, бытовые стоки из кухни, воду после стирки в машинке.

В основе принципа работы лежат такие механизмы: от сантехники стоки поступают в накопительную емкость. Когда стоки достигают максимальной отметки, срабатывает насос, чтобы отвести стоки в трубы канализационной системы. Станция имеет автоматический режим работы, поэтому контролировать процесс постоянно не придется.

На трубопроводе устанавливают обратный клапан. Он защищает систему от проникновения жидкости в обратном направлении. Частицы мусора скапливаются в корзине для приема мусора. Из нее периодически нужно удалять мусор, когда проводят плановую чистку, обслуживание.

У станции выделяют режимы работы

Из них:

1.в обычном режиме, когда стоки не превышают стандартного объема, тогда работает одно насосное оборудование.

2.пиковый режим, при пользовании водой сразу всеми жильцами. Тогда срабатывают все насосы, которые установлены в накопительной емкости.

3.в аварийном режиме, когда поступает много жидкости, либо поломке двух насосов, тогда поступает сигнал о невозможности станции справиться с нагрузками.

Узлы насосной станции

Насосная станция имеет определенные узлы. К ним относятся такие элементы:

1.насос, либо агрегаты такого типа.

2.накопительный бак.

Насосное оборудование можно расположить сзади унитаза или возле выхода из помещения. Компактные модели отличаются красивым дизайном корпуса, не портят интерьер санузла. Емкость для накопления также может быть небольших размеров, либо наоборот обслуживать дом в несколько этажей.

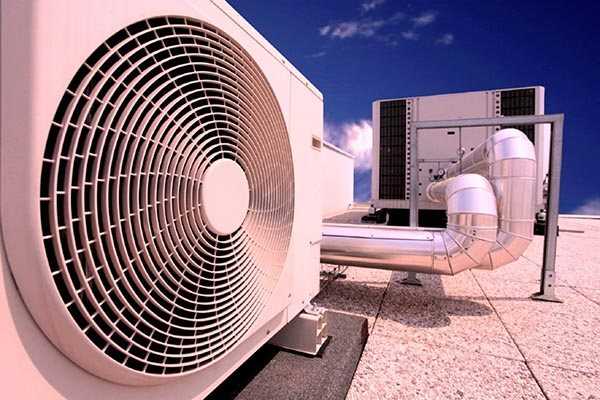

Проектирование вентиляционных систем

Самым важным моментом при отоплении системы вентиляции и кондиционирования является разработка профессионального проекта. Эта работа не делается дилетантами, а доверяется высокопрофессиональным организациям, имеющим большой опыт в этой сфере и обладающим прекрасной репутацией. Только специалисты высокого профиля могут правильно рассчитать все важные показатели вентилирования и кондиционирования, и посоветовать вам самый оптимальный вариант. И при этом раскладе никаких проблем с дальнейшей эксплуатацией систем в дальнейшем не возникнет. Хорошую компанию можно выбрать, как опираясь на рекомендации знакомых и друзей, так и обратившись в сеть Интернета. Как правило, каждый проект индивидуален и его стоимость доходит до двух долларов за один квадратный метр. Но для того, чтобы в помещении было уютно и комфортно, необходимо наличие стабильной температуры, свежего воздуха, умеренной влажности.

Особенности выбора насосов

Чтобы подобрать подходящий вариант фекального насоса для дачи или загородного дома, нужно произвести определенные расчеты, используя следующие данные:

• глубина, на которую планируется опускать насос;
• расстояние, на которое необходимо доставлять фекальные массы;
• производительность аппарата, иными словами, количество перекачиваемой насосом жидкости в кубометрах за час работы или литрах за минуту;
• размеры твердых включений, которые могут присутствовать в перекачиваемой жидкости;
• размер трубопровода, используемый для доставки загрязнённых вод в септик.

При определении высоты, на которую планируется доставлять сточные воды, следует учесть ряд нюансов. К глубине, на которую будет опускаться насос, следует прибавить длину шланга, при помощи которого септик соединяется с выгребной емкостью, предварительно поделенную на 10.

Выполняя деление, можно привести к соответствию вертикальное и горизонтальное направление канализационной магистрали и шланга. Рассмотрим это на примере. Чтобы извлечь фекальные массы, находящиеся на глубине 6 метров, и доставить их на расстоянии 10 метров, необходимо использовать фекальный насосный аппарат, который может поднимать отходы на высоту 7 метров.

Все предлагаемые насосные установки можно классифицировать на следующие типы:

• аппараты, не предусматривающие в конструкции измельчителя;
• устройство, оборудованные измельчителем.

Уделим внимание особенностям этих аппаратов, исходя из температуры транспортируемых стоков

• Аппараты для горячих стоков. Агрегаты, в конструкции которых отсутствует измельчитель, можно использовать для извлечения жидкости от раковины, ванны, стиральных и посудомоечных машин. Не обойтись без этих установок и тогда, когда планируется перенести кухню или санузел в другое место дома. Агрегаты для горячих сточных вод без смесителя эффективно откачивают воду, имеющую температуру не выше 90 градусов. Более функциональными являются модели с измельчителем, поскольку их можно использовать и при более высоких температурах, причем ими можно перемалывать и включения больших размеров.
• Аппараты для холодных стоков. Особенностью моделей фекальных насосов, не имеющих в конструкции измельчителя, является то, что они могут обслуживать одновременно несколько типов сантехнического оборудования. При этом нужно иметь в виду, что подобные установки рассчитаны на определенную температуру рабочей жидкости (до 40 градусов).

Когда нужна установка канализационной насосной станции?

Многие системы канализации спроектированы так, что стоки попадают в очистное сооружение самотеком. Для систем где этого достичь невозможно используются КНС, среди конкретных примеров:

• Уровень канализационного стока выше точки слива отходов.
• Точка слива отхода слишком далеко от стока.
• Стоик перемещаются по трубам слишком медленно.
• При монтаже допущены ошибки, что ведет в постоянным засорам.

Важно! Следует использовать оборудование, которое подходит по продуктивности работы системе канализации. Лучше, чтобы у КНС был резерва мощности, в этом случае она не так быстро выйдет из строя
