Как продлить жизнь крыше: монтаж вентиляции своими руками

Расчет высоты с учетом зоны ветрового подпора

Исходные данные. К большому зданию пристроено небольшое подсобное помещение с автономным печным отоплением. Дымоход пристройки расположен в зоне ветрового подпора, это участок с увеличенным давлением воздуха. Ветер здесь натыкается на вертикальное препятствие и увеличивает давление в зоне. Оно может превышать разницу естественного давления в дымоходе и не только ухудшать силу тяги, но и становиться причиной крайне опасного явления, когда поток воздуха направляется сверху вниз.

Схема зоны ветрового подпора

Расчет дымохода в этой области делается в несколько этапов.

1. Нарисуйте эскиз двух строений с указанием высоты каждого из них.
2. Проведите линию, соединяющую крайние верхние точки высокого здания и небольшой пристройки. Она может быть под любым углом, не обязательно под 45°. Дело в том, что две точки можно соединить лишь одной линией, угол наклона при этом также только один. Его никак не можно подогнать под значение 45°, исключение – одна точка в два раза выше второй. Но такие параметры строений на практике встречаются очень редко.
3. Определите расстояние от линии до крыши пристройки в месте выхода дымохода. Это делается с помощью вышеописанной методики определения высоты трубы относительно конька крыши.
4. К полученному значению прибавьте пятьдесят сантиметров, это будет общая минимальная высота дымохода над скатом пристройки.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Высота вентканала и строение кровли

Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.

• Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
• Труба, установленная на плоской крыше должна быть не ниже полуметра.
• Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.

Пожарная безопасность и высота вентканала

Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие

Расстояние трубы от мансардных окон должно быть 2 м и более.

Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.

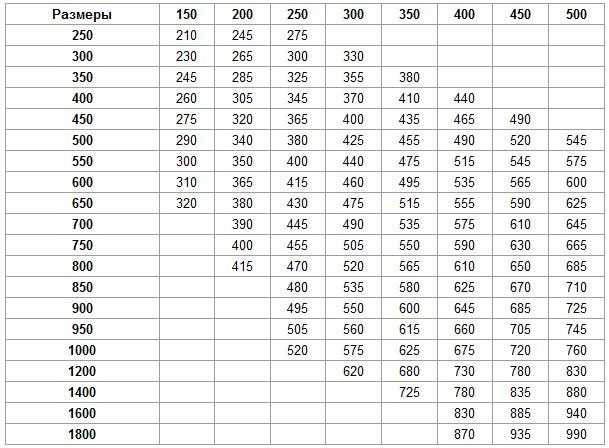

Соответствие диаметра трубы и ее высоты

Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):

Труба для вентиляции и канал дымоотведения

Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.

Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.

Величина сечения вентканала определяется по формуле:

                                                          L= V x N,

L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.

Проход через кровлю из профилированного настила

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы.

В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт.

Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

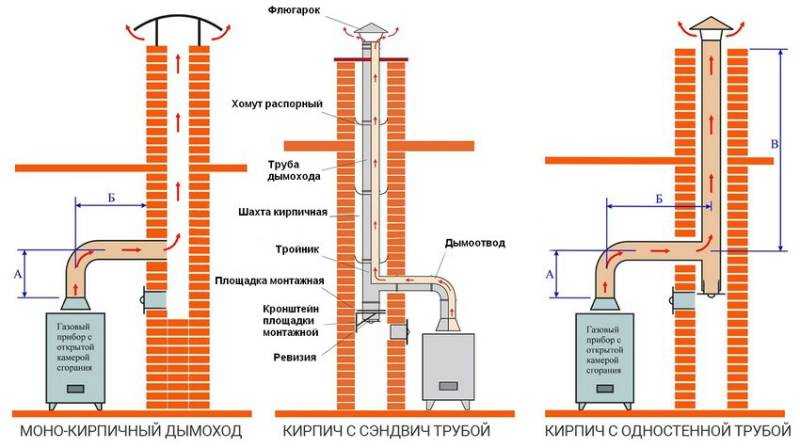

Кирпичный дымоход – предъявляемые требования и строительство

Такая вытяжка способна долго и надежно служить, если температура отходящих газов высокая, что препятствует образованию конденсата. Это условие соблюдается при работе с твердотопливными котлами. Совместная эксплуатация с газовыми установками, пиролизными приводит к довольно быстрому разрушению внутренних каналов. Горение у них медленное и малоинтенсивное, выделяется большое количество пара, который оседает на стенках. Он вступает в реакцию с находящейся в дыме серой, образуется кислота. Ее следы видны как темные пятна на поверхности.

Обязательно возводится фундамент высотой не менее 30 см, а если его располагают на улице, то делают вровень с основным для всего здания. По периметру выступает за габариты дымохода минимум на 15 см.

Раствор готовится с расчетом расположения участка трубы. Для наружного используется песчано-цементная смесь. Для устойчивости к агрессивной среде вводят присадки, придающие пластичность, способность противодействовать кислоте, прочность. Внутренняя кладка выполняется на глине с добавлением соли (120 г на ведро) или цемента (1 кг на такой же объем). Используют также готовые смеси.

К кирпичной вытяжке предъявляются требования:

• дымовой канал строго вертикальный с одинаковыми размерами;
• внутреннее сечение 14×14 см, при высоте менее 5 метров увеличивают до 14×20 см;
• толщина кладки должна исключать промерзание;
• размещать рекомендуется внутри между теплыми комнатами;
• обеспечивают герметичность перевязкой швов;
• внутренние стенки делают гладкими.

Кладка выполняется полнотелым керамическим кирпичом, каналу придают квадратное или прямоугольное сечение. Чтобы придерживаться одинакового размера, используют шаблон. Наружную часть трубы оформляют в одном стиле с домом. Для обеспечения продолжительной службы внутрь устанавливают жестяной короб, для чего размеры канала увеличивают до 20×20 см. Толщина стенки допускается в половину кирпича, но такая конструкция не имеет достаточной прочности, рекомендуется вдвое больше.

Вместе с дымоходом в одном сооружении устраивают вентиляцию, что удешевляет стоимость. Это способствует повышению функциональности – каналы взаимно обогреваются, улучшается тяга, образуется меньше конденсата, котельная получает достаточное количество кислорода. По высоте выполняют одинаковыми. Если рядом располагают еще одну отдельно стоящую вытяжку, расстояние между ними принимается в 5 раз больше внутреннего диаметра.

Во время прогревания канала наблюдается плохая тяга. С учетом этого рекомендуется гильзовать внутреннюю полость стальными или керамическими трубами. Они должны свободно перемещаться в канале, для чего оставляют необходимый зазор. Монтаж вкладышей производится при возведении сооружения.

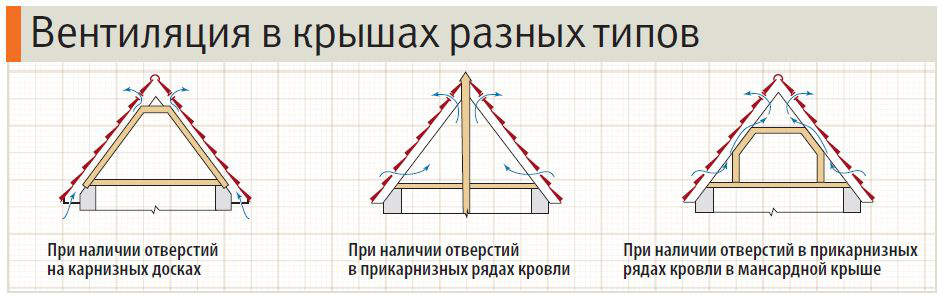

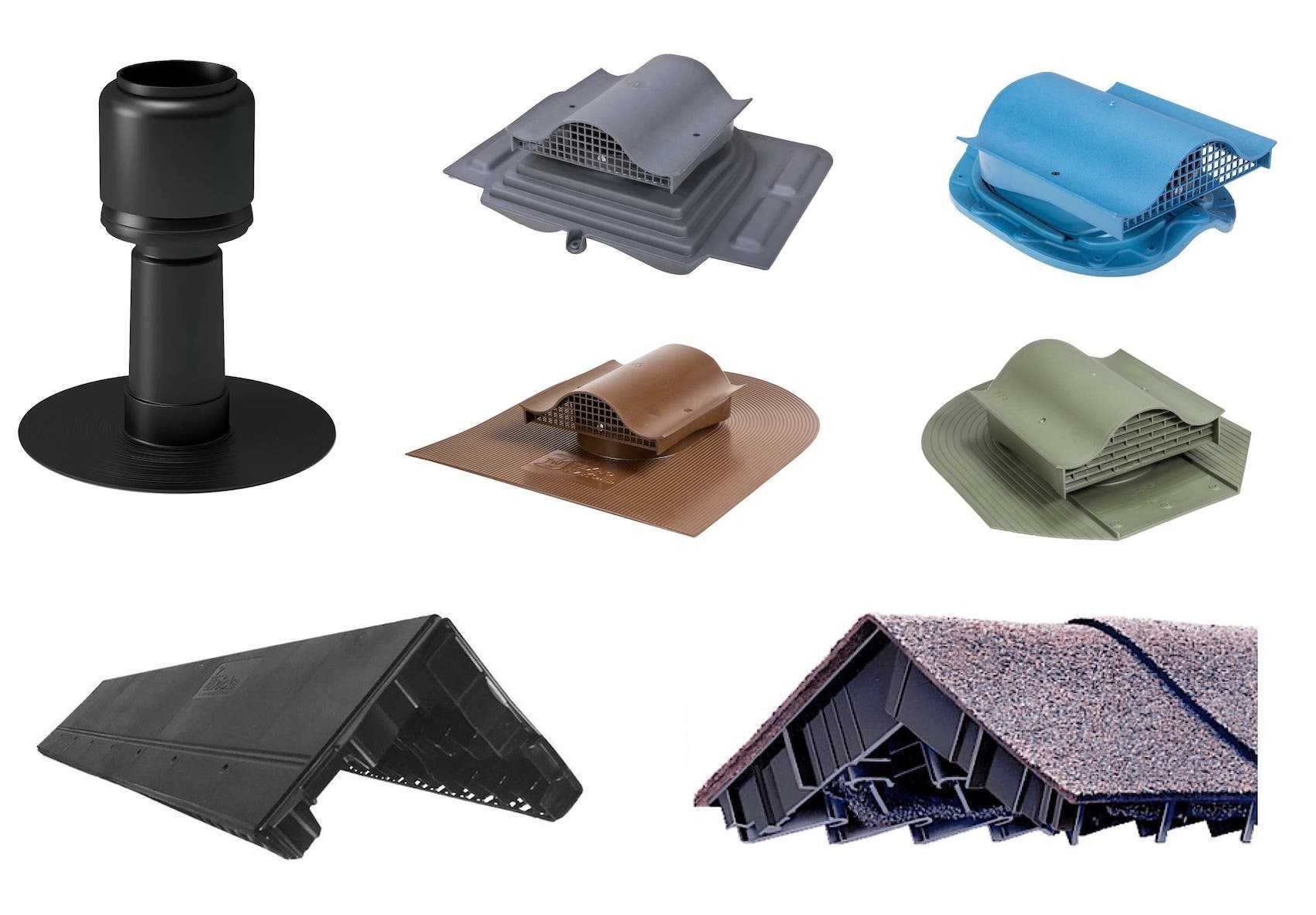

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом. Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.
2. Слуховые окна. Они служат для вытяжки и облечения доступа воздуха. Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.
3. Коньковые аэраторы. Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
4. Скатные дефлекторы. Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах. Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.
5. Кровельный материал модульного типа. Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

• скатных дефлекторов;
• карнизных продухов;
• конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 – 2 штуки на 25 «квадратов».

Вентиляция крыши из профнастила

Выход вытяжки на крышу

Вентиляция крыши из профнастила организовывается естественным методом, схожим с показанной на видео вентиляцией крыши из металлочерепицы. В зоне карнизного свеса воздух проникает в поднастиловое пространство, свободно проходит вверх до конька и отводится шатровым коньком. Если конек не длиннее 10 м, через торец.

Вентиляция поднастилового пространства крыши из профнастила обеспечивается установкой на слой гидроизоляции вентиляционных реек. Самая нижняя рейка возле карниза должна быть толще остальных на 50%.

Гидроизоляцию не дотягивают до конька крыши, чтобы, обеспечивая качественную вентиляции крыши из профнастила, не препятствовать выходу паров. А затекание воды снаружи предотвращается уплотнением конька системой «топ-ролл». Можно также установить вентиляционный конек крыши под профнастил или металлочерепицу.

Вентиляция снип нормы

Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект разрабатывали.Для простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:

А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС России.Базовый список.

Своды правил:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Государственные стандарты:

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила:

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Где на крыше не советуют ставить воздуховод

Данные рекомендации не обусловлены законами кинематики, а продиктованы комфортным нахождением на мансардах. Архитекторы не советуют ставить воздуховоды:

• Когда в жилище расположено множество приборов отопления. В этом случае все они должны быть выведены в общую широкую шахту с отдельными вентканалами. Сечения выбираются в каждом конкретном случае, причем непременно нужно учесть технические параметры аппаратов отопления.
• На ендовах. Такие места на крыше являются наиболее опасными, именно тут обычно образуются протечки. Трубы на этих участках значительно повышают возможность разгерметизации.
• Возле окон на мансарде. Часто сквозняки относят угарные газы в дом.

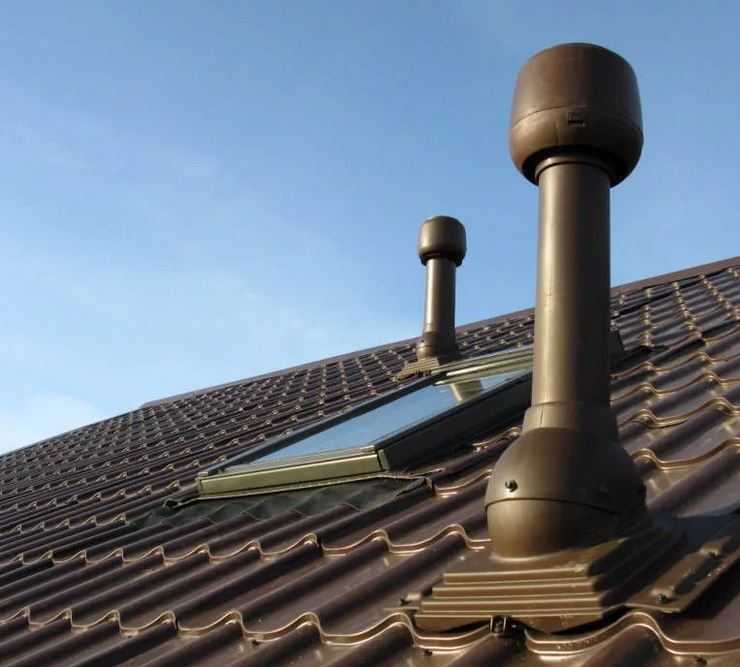

Правила размещения элементов вентиляции

Чтобы вентиляционная система крыши работала правильно, заставляя воздух циркулировать внутри мансардного помещения, необходимо соблюдать несколько простых правил:

Устройство вентиляционной системы крыши

• Рекомендованная предписаниями СНиП высота вентиляционной трубы над крышей дома составляет 50 см.
• Если труба располагается на расстоянии 50-150 см от конька, то она должна возвышаться над ним минимум на 50 см или выше.
• Если вентиляционная труба размещается на расстоянии более 3 м от конька и находится ближе к карнизу, то ее высота должна быть такой, чтобы находится на одном уровне с коньком.

• На плоской кровле труба должна возвышаться над поверхностью на 50 см или выше.

• Вентиляционная труба, расположенная в непосредственной близости с трубой дымохода, должна быть такой же длины.
• Чем больше скатов, ендов и ребер у крыши, чем сложнее ее конфигурация, тем больше требуется вентиляционных выходов для обеспечения эффективной вытяжки.
• В зонах с суровым климатом вентиляционные ходы следует утеплить во избежание промерзания в периоды с отрицательными суточными температурами.
• Главное правило установки вентиляционных аэраторов – соблюдение абсолютной герметичности, так как в местах соединения может проникать влага, разрушающая кровельный пирог и стропильную систему крыши.

Лучше рассчитать и определить комплектацию вентиляции крыши перед началом кровельных работ, чтобы избежать ошибок и переделок, портящий эстетичный вид дома. Хорошо, если вы подберете все элементы из ассортимента одного производителя, оптимально дополняющие друг друга.

Качественно обустроенная вентиляция крыша защищает крышу от преждевременного разрушения, делает микроклимат внутри жилых помещений приятным для человека и рационально распределяет тепло. Ее монтаж обходится сравнительно недорого, особенно если учесть, сколько денег она сбережет за счет увеличения времени службы мансардной крыши и внутренней отделки.

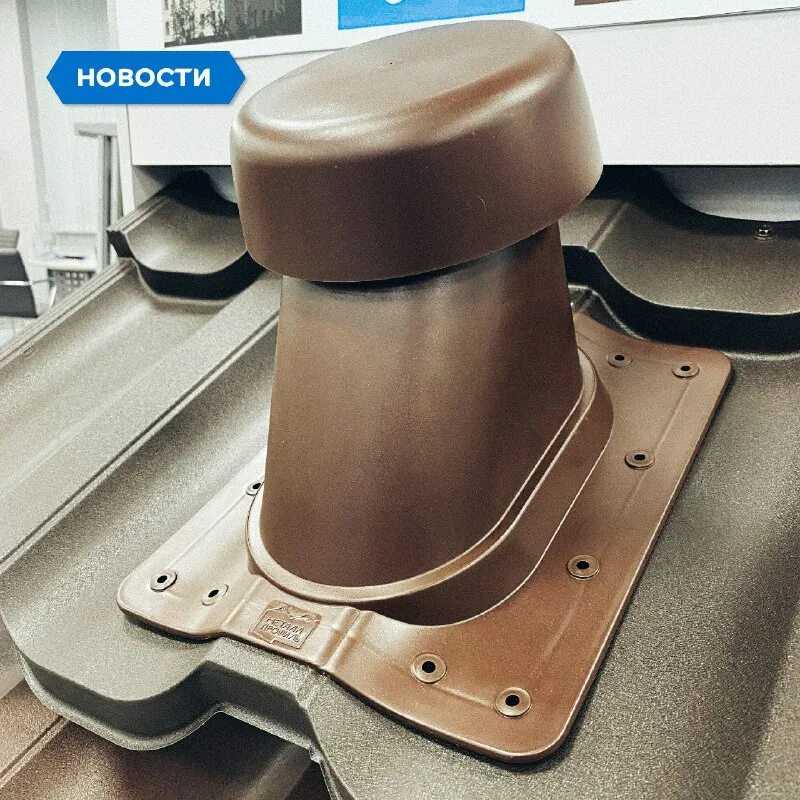

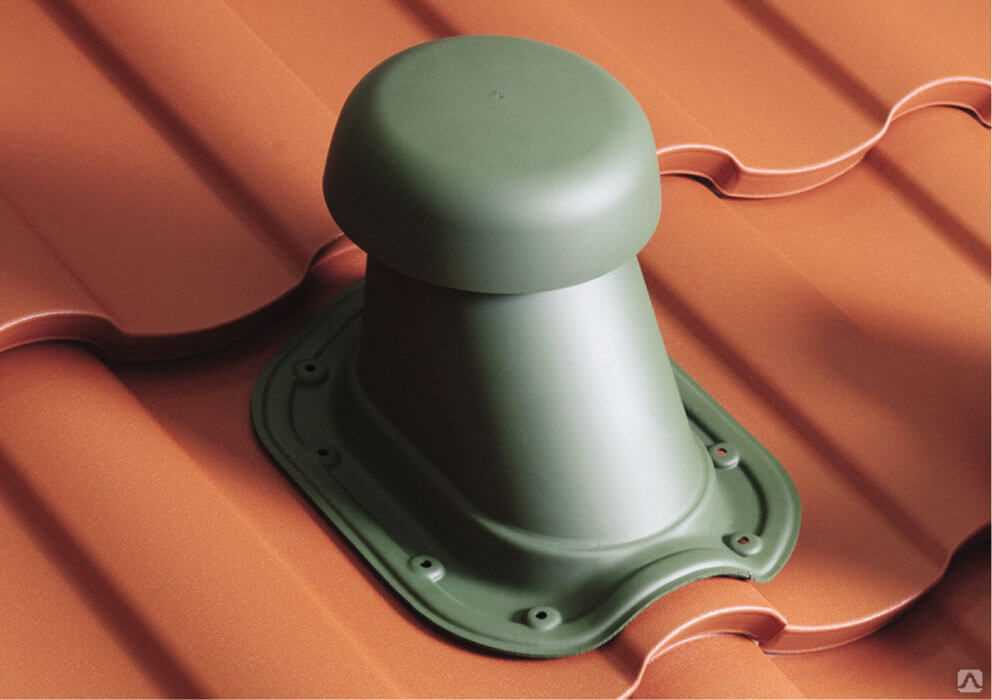

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Виды УП

Сегодня рынок стройматериалов предлагает различные виды устройств для сооружения прохода вентиляционной трубы через кровлю:

С клапаном и без. Конструкция бесклапанных УП не предусматривает возможность регулировки и полного перекрытия воздушного потока. Клапанные приспособления имеют специальную заслонку, с помощь которой можно ограничивать потоки выходящего воздуха.

Рисунок 7. Клапанные и бесклапанные устройства

Механические и автоматические. УП с механическим управлением предполагают наличие тросика для регулирования объема циркуляции воздуха. В автоматических устройствах за функционирование системы отвечает специальный контроллер.

С утеплителем и без. Неутепленные узлы обычно применяются в регионах с мягким климатом и в случаях, когда выводная труба расположена рядом с коньком. Утепленные устройства используются в любых климатических условий и при значительном удалении воздуховода от конькового прогона. Слой теплоизоляции служит для минимизации разницы между температурой снаружи и внутри здания, что снижает вероятность образования конденсата на поверхности труб.

Также проходные элементы выпускаются разных видов по назначению и разновидности кровельного покрытия, на которое будет устанавливаться (рис. 8).

Рисунок 8. Проходные элементы разного назначения

Для прохода труб дымохода через кровлю применяются огнестойкие материалы – обычно стальные оцинкованные трубы с теплоизоляционным материалом внутри. Также он изолируется от других элементов кровельной системы защитным коробом.

Рисунок 9. Внешний вид дымоходных труб

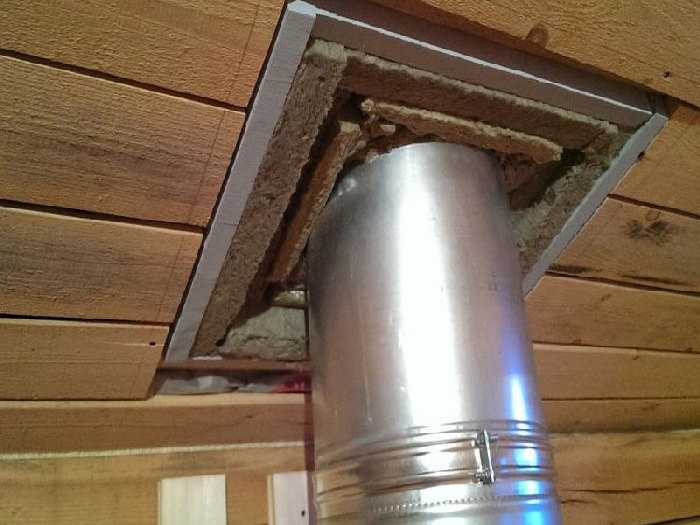

Фото 10. Изоляционный короб для дымоходной трубы

Назначение принудительной вентиляции крыши дома

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга. Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.

Данная конструкция решает ряд задач:

1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах. Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.
2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения. Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.
3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
4. Обеспечивает защиту поверхности кровли от наслоения льда. По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать. В итоге постоянно образуется наледь, справиться с которой непросто.
5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции. При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

• ознакомиться с нормативными требованиями;
• выбрать типа воздуховода;
• определить нужный диаметр вытяжной трубы или размеры сечения;
• рассчитать длину;
• спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.
