Тосол для системы отопления

Как долить воду в отопительную конструкцию

В закрытую и открытую отопительную конструкцию теплоноситель доливается по-разному.

В закрытую

В системе должно поддерживаться постоянное давление, которое зависит от общего объёма теплоносителя в контуре.

В процессе работы происходит уменьшение количества жидкости, поэтому следует регулярно подпитывать контур через специальные клапаны подпитки, расположенные в точке наименьшего давления — перед насосом.

Фото 4. Клапан подпитки для системы отопления. С помощью него можно долить теплоноситель при закрытой отопительной схеме.

В открытую

В открытой системе проблема утечки теплоносителя более актуальна — испарение горячей воды из бачка требует постоянного контроля и подпитки системы.

Жидкость просто подливается в бачок.

Разновидности антифризов

Применение фабричных составов

Ассортимент незамерзающих жидкостей для отопительных систем включает не одну сотню наименований. Но при этом чаще всего составы выпускаются в одной из двух форм:

Составы для заполнения контуров отопления представлены в очень широком ассортименте: выбрать есть из чего!

1. Концентраты. Температура кристаллизации -65 °С. Предполагается, что перед заливкой в трубы состав будет разведен умягченной или дистиллированной водой.
2. Составы, готовые к применению, которые начинают замерзать при -30 °С. Можно сразу заливать в трубы и использовать.

Мы сами можем выбрать, разводить концентрат или брать готовый раствор

Этиленгликолевые растворы токсичны, но дешевы

На рынке представлены в основном гликолевые составы — водные растворы этилен- и пропиленгликоля. Их характеристики отличаются, причем достаточно сильно:

1. Незамерзающие жидкости на основе этиленгликоля. Достаточно дешевы и эффективны, потому очень популярны. Ограничивающим фактором выступает токсичность этиленгликоля. Состав нельзя использовать ни в двухконтурных системах (есть риск попадания в трубы с горячей одой), ни в открытых системах (ядовитые испарения).

Для двухконтурного котла лучше выбрать пропиленгликолевую жидкость

1. Антифриз на основе пропиленгликоля. Более дорог, но при этом нетоксичен, менее агрессивен к уплотнителям и металлическим компонентам системы. Может применяться в двухконтурных котлах, поскольку его попадание в систему горячего водоснабжения не приводит к отрицательным последствиям.

Фото нагревательного элемента, работавшего в системе с залитым тосолом

1. Тосол. Тоже, по сути, антифриз, но использовать его в системе отопления нельзя. Основная проблема заключается в том, что при контакте с тосолом элементы системы обогрева очень быстро разрушаются.

Водно-спиртовая смесь кустарного производства

Выбирая, какой лучше взять антифриз для обогрева частного дома, нельзя забывать и о спиртовом составе. Его пропорции смело можно назвать классическими: 40% этилового спирта, остальное — дистиллированная вода.

Этиловый спирт довольно дорог, но для систем отопления достаточно самой грубой очистки

Основные достоинства:

1. Приемлемая вязкость. Чуть выше, чем у воды, но значительно ниже, чем у гликолевых составов.
2. Меньшая текучесть. У водно-спиртового раствора достаточное поверхностное натяжение, так что риск протечек в местах соединения ниже.
3. Повышение стойкости труб. Спирт не только выступает в качестве ингибитора коррозии, но и предотвращает развитие накипи на внутренних поверхностях.

Сравнение трубы с обычной водой, и трубы после прочистки и заливки спиртового антифриза

1. Снижение расширения воды. Даже если труба промерзнет насквозь (это произойдет примерно при -23… -25 °С), ледяная пробка не будет давить на стенки изнутри, и риск порыва будет сведен к минимуму.

Использование водно-спиртовой «незамерзайки» оправдано в первую очередь в закрытых системах. Но и в открытом контуре испарение будет не настолько значительным, чтобы отказываться от возможных преимуществ.

Вода или антифриз – сравнение параметров

Вода – распространенный природный элемент, повсеместно используемый в качестве теплового носителя, но из-за слишком высокой точки замерзания, ее приходится заменять в бытовом отоплении на гликолевые антифризы, имеющие в сравнении с водой следующие показатели:

• Их удельная тепловая емкость на 15% ниже, чем у воды, это означает, что при одинаковом объеме гликоль накапливает на 15% меньше энергии при нагреве и соответственно меньше отдает. Следовательно, для транспортировки одинакового с водой количества тепла в единицу времени его скорость перемещения по трубопроводу должна быть больше на ту же величину.
• Плотность незамерзаек чуть выше (на 5 – 10%) воды, а вязкость на 30 – 50% превышает водные показатели – это значит, что при движении жидкости по трубопроводу гидравлическое сопротивление возрастает. Если сравнивать с водным теплоносителем, циркуляционному насосу потребуется больше мощности и соответственно потребления электроэнергии для перемещения равного с водой объема антифриза.
• Их тепловой коэффициент расширения на 30 – 40% больше воды, при нагреве гликолевый теплоноситель возрастает в объеме на 5%, расширение несущественно, но иногда может понадобиться гидробак чуть большего объема.
• Из-за низкого поверхностного натяжения они на 50% более текучи, чем вода – это предъявляет повышенные требования к герметизации. Обычные резиновые прокладки придется менять на паронитовые, нередко случается, что внутренние прокладки радиаторов отопления не рассчитаны на работу с гликолями и придется принимать меры по устранению утечек между секциями (у современных радиаторов обычно таких проблем не бывает).

Рис. 2 Свойства антифриза в сравнении с водой

• Существенный недостаток относительно дешевых незамерзаек на основе этиленгликоля – высокая опасность для здоровья человека, вещество является ядовитым со смертельной концентрацией 2 мг. на 1 кг. веса. Поэтому этиленгликоль запрещено заливать в системы с открытым накопительным баком на чердаке, контур должен быть замкнут.
• Они имеют малый срок эксплуатации, рассчитанный на 10 сезонов и составляющий не более 5 лет, связано это с разложением антикоррозийных присадок в процессе работы. После этого придется сливать антифриз из системы, утилизировать (с ядовитым этиленгликолем это определенная проблема) и заливать в контур новый теплоноситель – это повлечет неоправданные финансовые расходы.
• В отличие от нейтральной воды, некачественные или просроченные гликоли в определенный период разлагаются, образуя твердый осадок, забивающий фитинги и разрушающий трубопроводную арматуру.
• Еще один существенный недостаток незамерзающих теплоносителей – относительно высокая стоимость, 20-литровая канистра этиленгликоля с кристаллизацией при -30º С обойдется в 15 у.е., цена такого же объема пропиленгликоля будет составлять 30 у.е.
• Следует также отметить, что при эксплуатации антифризы весьма чувствительны к критическим температурам – при перегреве входящие в их состав гликоли и присадки разлагаются с образованием твердых нерастворимых осадков и кислот. Это приводит к появлению нагара на нагревательных элементах котла, соприкасающихся с тепловым носителем, металлы подвергаются разрушительной коррозии, также страдают и уплотнительные элементы. Процесс сопровождается повышенным пенообразованием, приводящем к завоздушиванию системы и нарушению ее функционирования.
• Они имеют ограничения в использовании, запрещено их применение в электролизных котлах и трубопроводах из оцинкованной стали – металл подвергается усиленной коррозии с образованием нерастворимого осадка из белых хлопьев.

Рис. 3 Особенности теплоносителей на основе гликолей и их стоимость

• Существенный недостаток использования антифриза – отказ многих производителей котлов для отопления в их гарантийном обслуживании, если в систему заливаются гликоли.
• Единственным и главным преимуществом антифризов в сравнении водой является низкая температура замерзания, доходящая до -70º С. Даже при замерзании более высокотемпературного состава (его получают после разведения водой в определенной концентрации) вещество превращается в желеобразную массу с минимальным расширением. Поэтому, если заливать антифриз в систему отопления, целостность труб и котла гарантирована при любых природных отрицательных температурах замерзания контура.

Рис. 4 Антифриз в системе отопления частного дома – инструкция

Расчет объема теплоносителя

Жильцам многоквартирных домов знать об объеме теплоносителя в системе необязательно, а вот в частных домах это знание очень важно:

1. Во-первых, расширительный бачок подбирается в зависимости от объема отопительной системы. Превышение необходимых размеров ничем особенным не грозит, а вот слишком маленький бак приведет к постоянному переливанию теплоносителя, и его придется регулярно доливать.
2. Во-вторых, в загородных домах поддерживать стабильный температурный режим отопления очень трудно, а при использовании твердотопливных котлов – невозможно. Оставить же отопительную систему в заполненном состоянии при морозах нельзя, поэтому единственным решением проблемы будут незамерзающие теплоносители. Поскольку их стоимость напрямую зависит от объема теплоносителя, то и объем системы нужно знать.

Определить объем отопительной системы, не используя сложные методики расчетов и нормативные документы, можно двумя способами:

1. Первый способ возможен в том случае, если перед тем, как заправить систему отопления закрытого типа, устанавливается соединение с водоснабжением через перемычку. Полностью опустошенный контур (без теплоносителя и воздуха) заполняется водой при закрытых кранах и вентилях. Количество воды, потраченной на заполнение отопительной системы, можно будет определить по счетчику, установленному на систему водоснабжения.
2. Второй способ заключается в том, чтобы сбросить систему через соответствующий клапан, и подставить под выливающуюся воду любую емкость, объем которой известен. При таком измерении объема теплоносителя нужно открыть воздушники на каждом отопительном приборе, чтобы вода в них не осталась и не привела к погрешности измерений.

Тосол как теплоноситель в системе отопления

Тосол является разработкой советских инженеров 1971 года, его аббревиатура произошла от наименования отдела советского Государственного научно-исследовательского института органической химии – Технология органического синтеза с добавлением приставки, типичной для наименования спиртов.

Хотя основным компонентом в составе Тосола является этиленгликоль и он визуально не отличается от антифризов на гликолевой основе, имеются следующие расхождения в составе и технологии их изготовления:

• В состав Тосола помимо гликоля и воды входят нитратные, фосфатные, силикатные, боратные и аминные присадочные компоненты, благодаря чему жидкость кипит при температуре 100º С и разлагается при 105º С. При использовании в автомобильной технике Тосол рассчитан на 40000 км пробега.
• Антифризы изготовлены по карбоксилатной технологии, в состав входят присадки из солей органических кислот, благодаря чему раствор имеет высокие антикоррозионные, антикавитационные и антипенные характеристики. Температура кипения гликолевых растворов достигает 115º С, автомобиль с залитым антифризом может пройти расстояние в 240000 км. без его замены.

Несложно заметить, что морально устаревший Тосол значительно уступает по своим характеристикам современным антифризам для автомобильной техники, произведенным из импортного сырья по карбоксилатной технологии, недоступной отечественному производителю.

Рис. 7 Тосол – внешний вид

8. Отопление антифризом или водой

После прочтения этого раздела Вы скорее всего откажетесь от антифриза в системе отопления. Главный плюс антифриза – сохранность системы при отрицательных температурах, полностью перечеркивается его минусами.

Низкая теплоемкость антифриза. Увеличение размероврадиаторовна 20-23%Теплоемкость антифриза существенно ниже, чем теплоемкость воды. Разбавляя воду 35% антифризом, мы теряем примерно 200 Вт с 1 кВт тепловой энергии. Это значит, что на 20% требуется увеличить размеры труб, радиаторов и котла. В пересчете на загородный дом 300 м2 мы теряем примерно 60 тысяч рублей на увеличении размеров системы.

Срок службы антифризов от 5 до 10 летС годами антифриз окисляется и благополучно разрушают латунные соединения. Через 5 – 10 лет этиленгликоль и пропиленгликоль нужно сливать, утилизировать и менять на новый. Вам придется не только купить новый антифриз, но и заплатить за утилизацию старого. К сожалению, в нашей стране нет службы утилизации этиленгликоля в малых объемах, поэтому поиск, кому сдать эту химию будет затруднителен. Не буду рассматривать идею слить антифриз соседу на участок.

Использование секционных радиаторов в системах с антифризом недопустимоРезиновые межсекционные прокладки быстро окисляются, и радиаторы дают течь. Применяем только стальные панельные. Недопустимо использование и оцинкованных труб. Антифриз благополучно вымывает цинк, и труба остается голая.

Почему антифриз бесполезен для загородного дома?Антифриз успешно справится с задачей — система отопление не замерзнет зимой в Ваше отсутствие, но что делать с системой водоснабжения?Трубы водоснабжения при отрицательной температуре замерзнут быстрее и с худшими последствиями, т.к. прокладываются не только в полу, но и в стенах. Вам придется снимать плитку, бить стяжку и менять трубы в санузлах, душевых, кухне, заменить всю обвязку котельной по водоснабжению. Закачать в систему водоснабжения антифриз конечно же не получится, как и проложить все трубы с греющих кабелем.

Вывод: Антифризы подходят либо для отопления маленьких дачных домиков для временного проживания, либо больших складов, цехов и предприятий. В системе отопления полноценного загородного дома антифризы бесполезны.

Антифриз для системы отопления загородного дома нужен, если: не планируете проживать в доме зимой; в доме 1-2 санузла с тройниковой системой водоснабжения (без коллектора), которую можно слить перед наступлением холодов.

Полноценный загородный дом оставлять зимой без дежурного отопления нельзя. Зимой необходимо поддерживать постоянное дежурное отопление +10-12°С.

Так Ваши инженерные системы будут по-настоящему защищены без антифриза.

Если Вам понравилась моя статья и Вы ищете надежных специалистов по проектированию – звоните и пишите мне на почту.

Какой лучше антифриз для системы отопления загородного дома?

С точки зрения безопасности и срока службы оборудования лучший антифриз для отопления дома – пропилен-гликоль. Глицерин более доступен, к тому же, если даже замерзнет, не повредит оборудование. Но он «не равнодушен» к резиновым прокладкам. Этилен-гликоль можно выбирать в случае, если у вас однозначно одноконтурный котел и закрытая система обогрева, в надежности которой вы железобетонно уверены. А может все же лучше, заплатить лишних пару тысяч рублей и спать спокойно?

Ниже приведем основные характеристики наиболее популярных незамерзающих теплоносителей.

Возможность разведения водой

Тёплый Дом – Эко

ANTIFROST на основе глицерина

Если вы затрудняетесь с выбором (а от его правильности зависит не только комфорт в доме, но также безопасность и стоимость эксплуатации отопления), обратитесь к специалистам. Они прекрасно знают рынок таких жидкостей и порекомендуют оптимальный вариант.

Расчет объема антифриза

При покупке дорогих незамерзаек чтобы не переплачивать деньги перед тем, как заполнять систему отопления, следует знать требуемый объем теплоносителя. Самый простой способ его точного определения – накачать в магистраль воду с напором в 1 – 1,5 бара, а затем ее слить и измерить полученное количество. К массе жидкости можно добавить 10% на завоздушивание, испарение теплового носителя.

V (системы) = V (котла) + V (бачка) + V (батарей) + V (труб)

Рабочий объем котла и расширительного бака узнают из паспортных данных на оборудование, представленных производителем. Аналогичным образом из инструкции по эксплуатации определяют емкость радиаторов, умножая показатели одной секции на их количество. При отсутствии, утере паспортов на котел, гидроаккумулятор или радиаторные теплообменники, необходимую информацию получают из интернет-источников.

Объем рабочего тела в трубопроводе определяют умножением площади его сечения на длину по общеизвестной формуле:

V (объем) = S (площадь) х L (длина), где

S (площадь) = 3,14 (число пи) х R2 (радиус в квадрате).

Рис. 9 Пример расчетных данных для нахождения объема

Самостоятельная заливка в систему

Незамерзающие составы нужно закачивать в систему под давлением

При использовании антифриза в качестве теплоносителя необходимо минимум раз в пять лет выполнять его замену. Сделать это можно и своими руками — главное, разобраться в конструкции своей отопительной системы.

Теперь расскажу, как залить антифриз в систему отопления дома:

Используя сливные краны, удаляем старый теплоноситель.

Повторное его использование не рекомендуется. Если незамерзающие свойства он и сохранит, то присадки, обеспечивающие защиту металла от коррозии и прокладок разрушения, в течение пяти лет полностью деградируют.

Если на радиаторах были установлены краны Маевского — сначала стравливаем воздух, затем выкручиваем краны и на их место ставим гибкий шланг.

С помощью этого шланга выполняем слив теплоносителя.

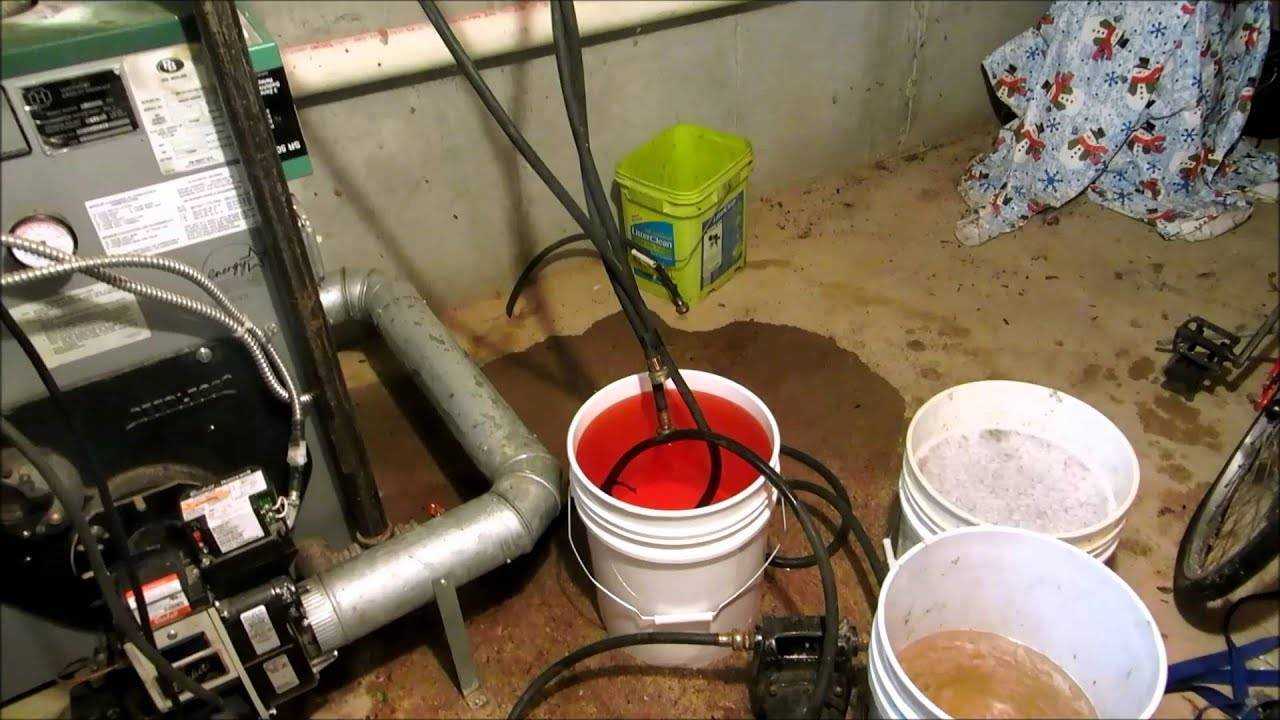

В емкость с новым антифризом укладываем погружной насос, соединенный со шлангом.

Следим, чтобы заборные отверстия были под водой — так насос не будет «хватать» воздух.

Шланг от насоса присоединяем к заливному патрубку отопительного контура.

Включаем насос и закачиваем жидкость в трубы. При этом контролируем давление с помощью манометра.

Очень важно, чтобы циркуляционные насосы были заполнены антифризом, иначе на сухом ходу они выйдут из строя. Для проверки частично вывинчиваем центральный винт

Для проверки частично вывинчиваем центральный винт.

Если из-под него выступает антифриз — мы все сделали правильно.

Если же выходит воздух, то накачку нужно продолжить, стравив воздушную пробку.

Эта инструкция подойдет для большинства систем. Но применять ее нужно с учетом особенностей конкретного контура, потому при необходимости в алгоритм можно вносить изменения.

Антифризы для отопления

Для загородных домов может применяться один из трех видов эти жидкостей (то есть незамерзающих при определенных отрицательных температурах) выполненных на основе:

Рассмотрим особенности каждого из них, чтобы сделать правильный выбор.

Этилен-гликоль

Маслянистая бесцветная и без запаха жидкость. Температура кристаллизации минус 66 0 С. Для обогрева дома в чистом виде не применяется, а разбавляется водой, плюс добавляются присадки. Все теплоносители на его основе имеют красный цвет.

• невысокая цена – около 80 руб. за 1 кг;
• химическая нейтральность к оборудованию (радиаторам, котлу);
• длительный срок службы – в среднем около 8 сезонов.

Критичный недостаток – ядовитость, как самой жидкости, так и ее паров. Поэтому его запрещено использовать в открытых системах обогрева (открытый расширительный бачок, отсутствует циркуляционный насос) и крайне нежелательно применять в двухконтурных котлах. Велика вероятность, что ядовитая жидкость попадет в ГВС. Этот существенный недостаток усугубляется тем, что этилен-гликоль – очень текучая жидкость и даже при микроскопической негерметичности просочиться наружу. Поэтому в него добавляют флуоресцентный пигмент, который обозначит место утечки.

Пропилен-гликоль

Абсолютно безопасное для человека вещество. Его даже используют в пищевой и фармацевтической промышленности. Температура замерзания минус 60 0 . Также разбавляется водой и в него добавляются присадки. Основной недостаток по сравнению с этилен-гликолем – в среднем в 2 раза большая цена. Все теплоносителя на его основе окрашиваются в зеленый цвет.

Глицерин

С точки зрения использования в обогреве дома, глицерин занимает промежуточное значение между этилен-гликолем и пропилен-гликолем. Он безопасен для человека, дороже этилен-гликоля, но дешевле пропилен-гликоля. Плохо переносит перегрев и разъедает прокладки. Ценнейшее качество глицерин при замерзании уменьшается в объеме, поэтому не разрушает трубы. А при оттаивании полностью восстанавливает свои свойства. Окрашивают в голубой цвет.

Вода или антифриз в системе отопления?

Часто задаваемый вопрос, что лучше: вода или антифриз в системе отопления. Две жидкости имеют свои характеристики, достоинства и недостатки. Стоит сказать, что антифриз применяется реже, чем вода. И это обусловлено тем, что жидкости различны по физико-химическим характеристикам. Как следствие, отопительная система с незамерзайкой должна быть смонтирована не так, как с водой.

Попробуем провести сравнительный анализ этих двух теплоносителей.

Безусловное, достоинство воды в доступности, невысокой цене и высокой удельной тепловой ёмкости. Недостаток заключается в замерзании её и увеличении при 0 °С и меньше. Вода расширяется, давит тем самым на элементы системы отопления и разрывает их. В то же время антифризы поддаются замерзанию при температуре намного ниже, но у них есть свои минусы:

1. Удельная тепловая ёмкость антифриза ниже в среднем на 13 %. То есть он нагревается медленно, поэтому требует установки котла большей мощности.
2. Антифриз более плотный, чем вода, в среднем на 15 %, и более вязкий, примерно на 40 %. Как следствие, приобретать придётся более мощный насос для циркуляции теплоносителя, трубы диаметра побольше.
3. С нагреванием антифриз становится больше на 35 %. Поэтому приобретать нужно будет расширительный бак в пару раз больше по объёму.
4. Незамерзающая жидкость не имеет поверхностного натяжения. Она более текуча. В даже небольших неточностях в герметичности стыков незамерзайка может начать протекать. Особенно в тех случаях, когда система уже остывает и диаметры трубопроводных элементов становятся меньше. Поэтому в отопительной системе необходимо минимальное количество стыков. Кроме того, они всегда должны быть на виду.

Теперь вам должно быть понятно, почему система отопления, выполненная под воду, не может подойти под антифриз. Если в планах применять незамерзайку для системы отопления, необходимые корректировки нужно проводить заранее.

Технический паспорт

Важно учитывать также то, что в техническом описании на такое оборудование обычно указаны лишь те детали и элементы, которым подобная жидкость не страшна. Естественно, важно еще помнить, что нередко в технической документации на отопительный котел и схожее оборудование имеется список используемых теплоносителей

Также в большей части случаев в паспорте на тепловое оборудование указывается «в виде теплоносителя можно применять воду». Но все же большая часть покупателей либо совсем не смотрят данные технической документации (про что потом сильно жалеют), либо смотрят туда лишь после покупки.

Предупреждение от производителей котлов

Следует отметить, что применение незамерзаек не является безальтернативным методом борьбы с промерзанием труб и отопительного котла, можно использовать системы оповещения о пропадании электроэнергии или автоматику, запускающую аварийный бензиновый генератор при отсутствии электричества.

Это логично, ведь если ограничения наложены на саму воду (она должна быть чистой, бесцветной, без осадка, с карбонатной жесткостью 3 моль. куб.м и водородным показателем кислотно-щелочного баланса рН в пределах 6 – 9 единиц), то теплоноситель должен обладать идентичными свойствами – антифризы по своим химическим и физическим свойствам не вписываются ни в какие нормативы.

Обычно предупреждение от производителя прописано в инструкции и сообщает потребителю о том, что он снимает с себя всю ответственность за некорректную работу котла вместе с гарантией на техническое обслуживание, если в систему будет залита незамерзайка.

Рис. 14 Примеры негативного воздействия антифризов на систему отопления

Находясь перед выбором, что лучше в системе отопления, вода или антифриз, многие выбирают второй вариант, хотя его применение связано не только с финансовыми расходами, но и возникающими проблемами при эксплуатации и расторжению гарантийных обязательств на котельное оборудование.

Использование Тосола для отопления является наихудшим вариантом не только с точки зрения эффективности его работы, но и расходования финансовых средств, его применение может быть оправдано только при очень редком использовании отопительной системы.

Следите за этим и устраняйте течь немедленно! Я 4 системы сварил с тосолом и никто не жаловался!

Всем спасибо за советы. Рискнул залил ТОСОЛ, систему запустил, пока нигде не сочится всё запаковано на совесть. Будет подтекать, буду бороться.

Если кто знает подскажите какие присадки нужно добавить в ТОСОЛ, чтобы он стал более адаптирован для системы отопления.

А просто «теплый дом» (диксис) залить не судьба? Обязательно своим путем надо идти?

Это всем решившим антифриз заливать.

Наша сегодняшняя тема достаточно спорная и широко обсуждается на форумах. Речь пойдет про применение тосола для отопления дома. Говоря о тосоле, скорее всего, подразумевают охлаждающую жидкость для радиаторов автомобилей. Но ведь тосол в первую очередь – это жидкость, которая не замерзает. То же самое можно сказать и про антифриз. Есть ли между ними разница и в чем она заключается? Почему все твердят, что нельзя лить тосол в контур, а на практике люди все равно его льют? А может это еще одна уловка рекламы? Мы поможем вам разобраться можно ли в систему отопления заливать тосол «от а до я» и распутать этот клубок.
