Как провести розетку от выключателя: инструкция и схема подключения

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

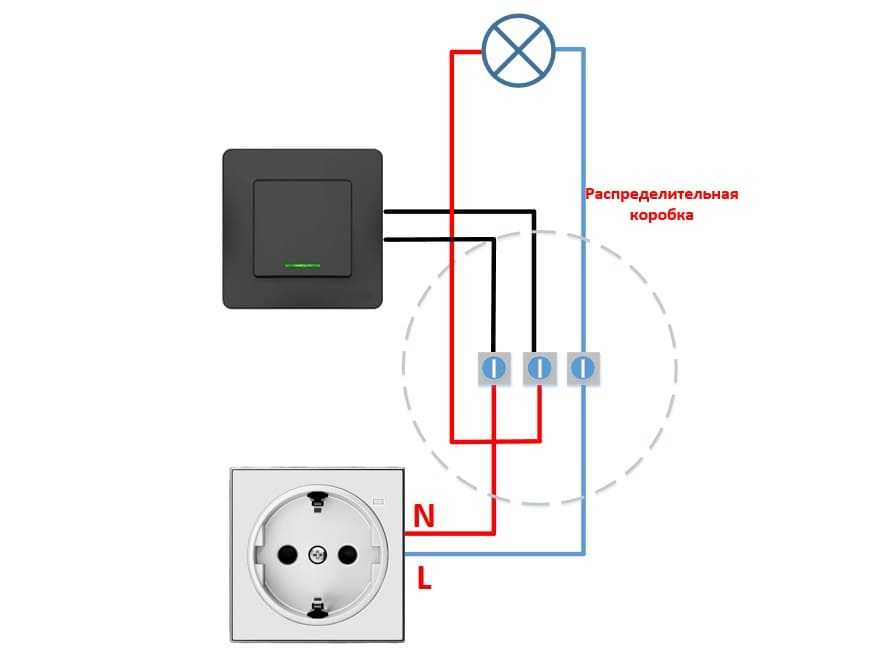

Монтируем розетку на место выключателя

Итак:

• Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
• Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
• Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
• Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
• Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Как выбрать подходящий блок?

Широкий ассортимент моделей и модификаций подобных устройств, представленный на современном рынке, зачастую значительно усложняет процесс выбора.

Для того, чтобы купить подходящий блок и в последующем не жалеть о совершенном выборе, необходимо учитывать следующие важные критерии:

1. Необходимое количество розеток и кнопок выключателя, которые должны быть включены в конструкцию блока. На сегодняшний день, имеется большое количество самых разнообразных вариантов и лучше всего сразу сделать точный подсчет потребителей, чтобы в дальнейшем не пришлось пользоваться удлинителями.
2. Способ монтажа, который различается для внешних и внутренних устройств. Первый вариант рекомендован для помещений с открытой проводкой, поскольку визуально такой блок будет выглядеть более заметным и громоздким.
3. Дизайн приспособления, который позволит ему гармонично вписаться в общее внутреннее оформление помещения.

Последствия

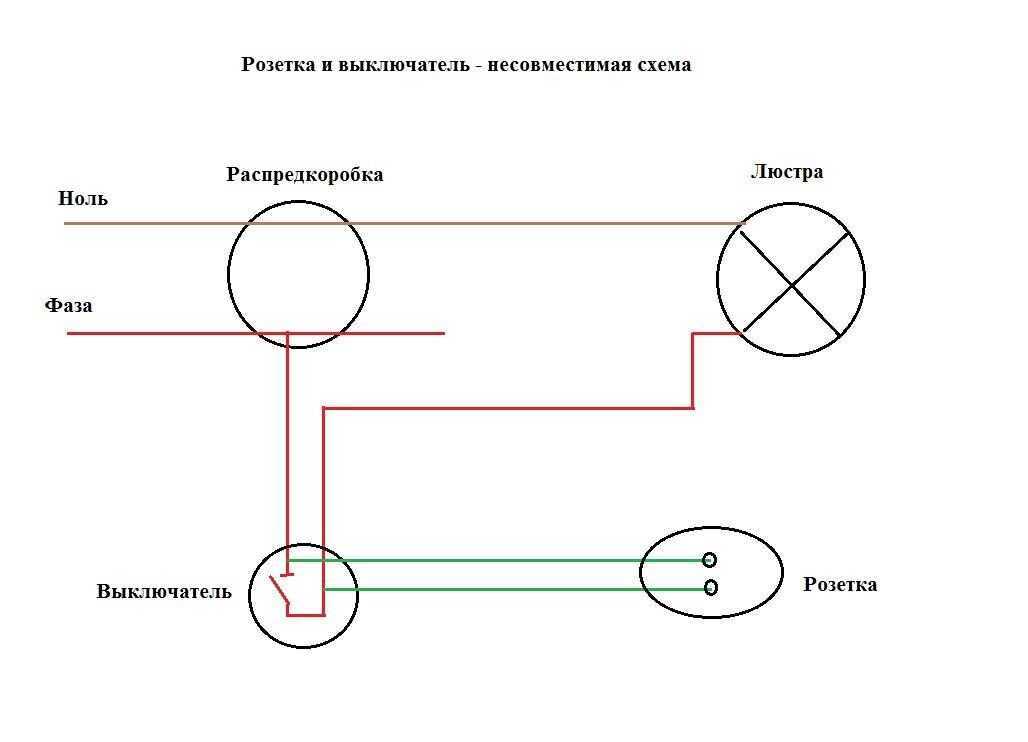

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Предыдущая
РазноеУстройство и принцип действия лампы накаливания
Следующая
РазноеКак расположить на натяжном потолке светильники?

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Подключение розеток

• Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
• Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
• Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
• Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

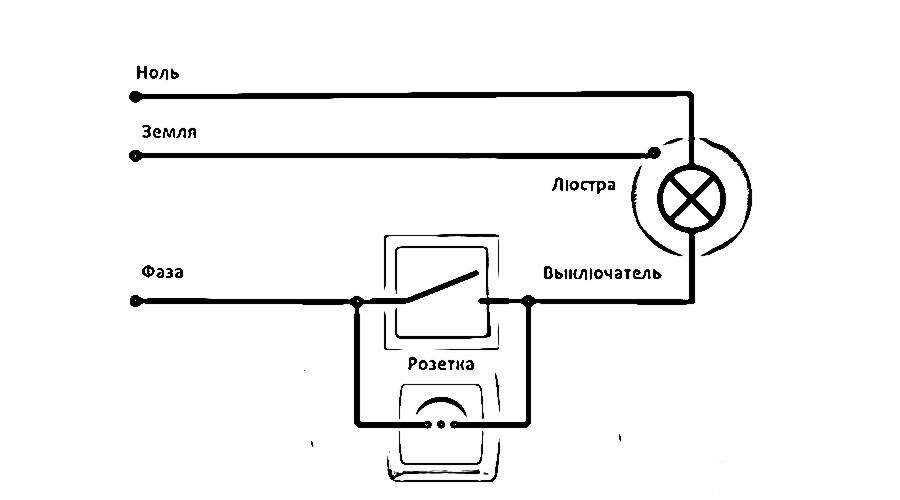

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

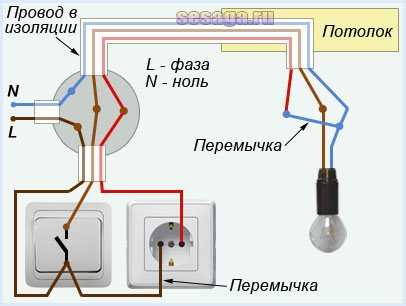

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

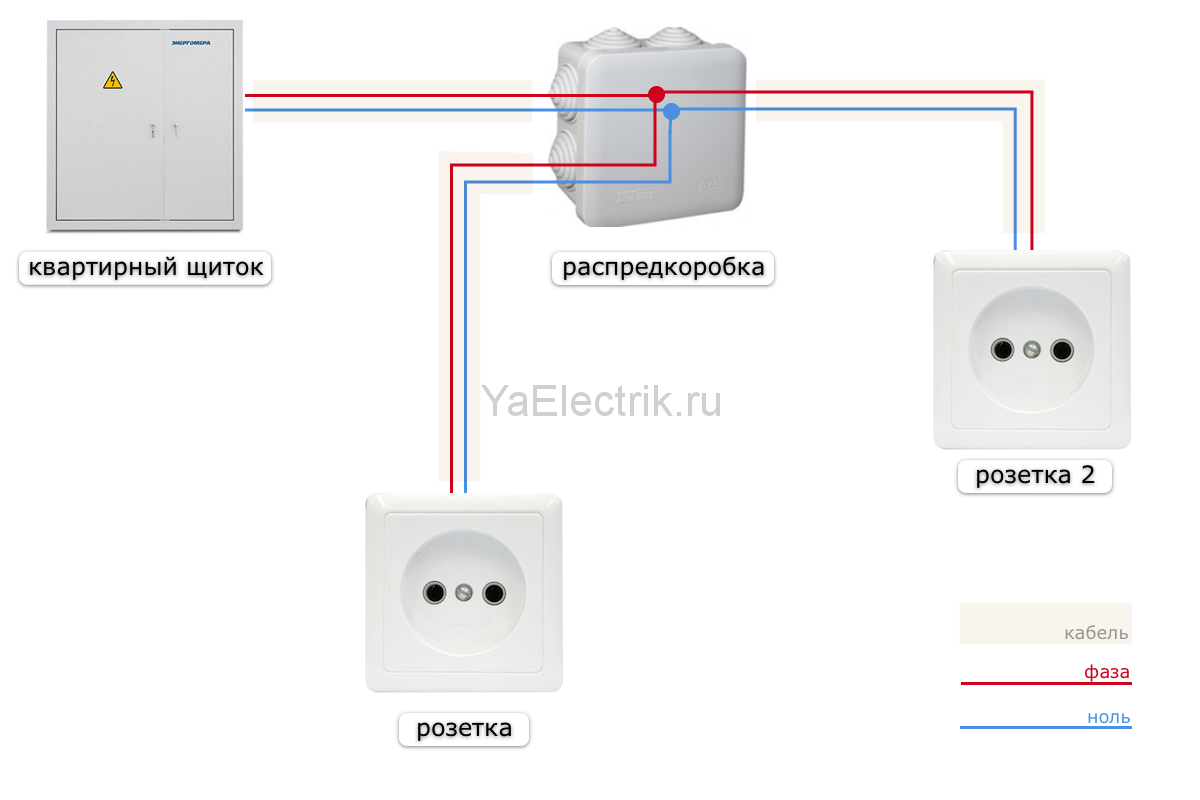

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Подключение выключателя В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Прокладываем провода

Первым делом подведем провод питающий распределительную коробку. В нашем примере мы используем провод марки ВВГнгП, в качестве питающего используется трехжильный провод сечением 2,5 квадрата. Сечение подобрано методом расчета по нагрузке на цепь, данные расчеты вы можете без труда выполнить  своими силами. Здесь, вы найдете подробное описание того как самостоятельно выполнить расчет сечения провода, уверяю вас сложного здесь ничего нет.

С обоих сторон необходимо оставить запас провода на подключение элементов электропроводки (автомат, розетка, выключатель) 10-12 сантиметров, в распределительной коробке 10-15 сантиметров. Слишком короткие провода будет неудобно соединять и подключать, так что сильно лучше не экономить.

Далее, подведем провод на розетку.

Здесь потребуется провод с сечением жил 2,5 квадрата.

На выключатель 1,5 квадрата.

Теперь, прокладываем провод на освещение, у нас это лампочка с патроном.

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Стоимостные показатели комбинированной электроарматуры

Этюд BPA16-242B

Стоимость сблокированных розетки и выключателя зависит от их функциональности. Конечно, многоклавишный блок с несколькими розетками будет стоить значительно дороже чем одна розетка, совмещённая с одноклавишным выключателем.

Большинство людей, мало-мальски разбирающихся в электротехнике, выбор любой арматуры осуществляют не по ценовому показателю, а по надежности, которая косвенно может быть определенна по бренду (производителю).

При этом, покупку следует производить или в фирменных магазинах, или у дилеров электротехнических компаний, которые гарантируют невозможность продажи контрафактной продукции.

Сегодня, достаточно востребованы электротехнические изделия, имеющие торговую марку (бренд) «Legrand» и «Schneider Electric» (Франция), «Lezard» и «Gira» (Германия), «Viko» (Турция) и некоторые другие.

Рассмотрим стоимостные показатели сблокированной установочной электроарматуры на примере французского бренда «Schneider Electric»:

1. Двухклавишный блок с одной евророзеткой «Этюд BPA16-242B» стоит около 300 рублей. Данная арматура позволяет подключать к розетке электроприборы мощностью до 3,5 киловатта. Аналогичная модель во влагозащищенном исполнении, розетка которого имеет защитную крышку, можно приобрести за 400-420 рублей.
2. Одноклавишный трехрозеточный силовой блок обойдется в 1100 рублей. Высокая стоимость объясняется наличием встроенного фильтра.
3. Одноклавишный блок с одной розеткой с заземлением выключателя, стоит менее 200 рублей.

Продукция «Legrand» стоит несколько дороже. Обычно, вся электротехническая арматура этого бренда комплектуется декоративными накладками. Одноклавишный блок «Legrand Valena», дополненный двумя евророзетками, можно купить за 650-655 рублей.

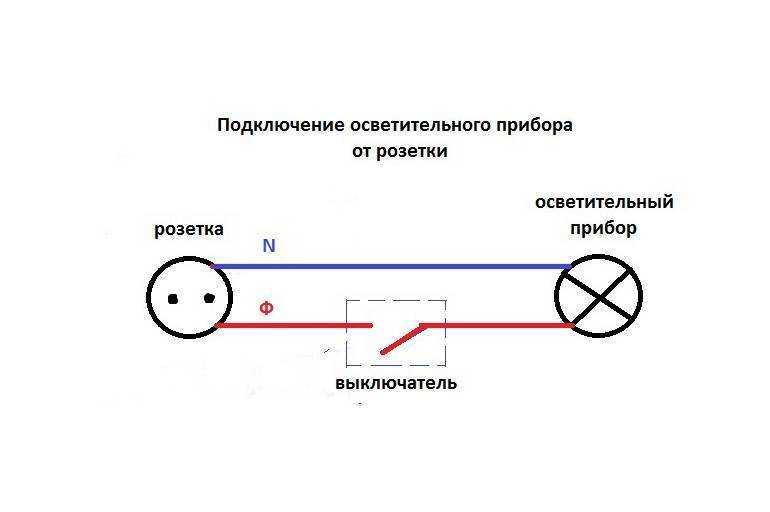

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Рекомендуемые провода для бескоробочной проводки

Между распределительными коробками прокладывали проводники с жилами 4 — 6 мм2, от него делали отводы для отдельно взятых розеток и осветительных приборов более тонкими проводами. Общий провод был рассчитан на нагрузку всех потребителей в группе. В нашем варианте сечение 4-6мм2 будет не совсем удобно для подключения к контактам и упаковке в подрозетниках.

Такие провода жесткие, трудно зажимаются болтовыми соединениями контактов, иногда клемы даже ломаются. Очень удобно использовать медный  провод  2,5 мм2, он  эластичный и отлично помещается в пазы клем. Токовые нагрузки, которые жилы способны выдержать, можно посмотреть в таблице. Исходя из этого, сделать расчеты по количеству розеток в группе и мощности подключаемых бытовых приборов.

сечения медного проводника для различных токовых нагрузок
Ток в А	1	2	3	4	5	6	10	16	20	25	32	40	50	63
S — в мм2	0,17	0,33	0,52	0,67	0,84	1	1,7	2,7	3,3	4,2	5,3	6,7	8,4	10,5
Ø в мм	0,45	0,65	0,81	0,92	1,02	1,13	1,45	1,87	2,05	2,32	2,60	2,92	3,27	3,66

Исходя из рассчитанных значений провод в 2,5 мм2 может выдерживать нагрузку до 16А. Собраны данные примерных мощностей и токов, которые потребляют бытовые приборы различного назначения. Используя эту информацию можно предположить сколько и какие приборы включать в розеточную группу.

Тип бытовой техники	мощность в Вт	ток в Амперах
Ламы накаливания старых образцов	60 – 250	0,3 – 1
Малогабаритные нагревательные приборы чайники, кофейники и кипятильники	1000 – 2000	5,5 – 10
Стационарные и переносные электрические плиты	1000 – 6000	6 – 55
Микроволновки различных марок	1500 – 2200	8 – 10,5
Кухонные электрические мясорубки не производственного назначения, для домашнего пользования.	1500 – 2200	8 – 10,5
Тостеры для запекания хлеба	500 – 1500	2,5 – 8
Оборудование для приготовления гриль блюд	1200 – 2000	7,5 – 8
Блендоры и миксеры	500 – 1500	2,5 – 9
Кухонные комбайны	500 – 1500	2,5 – 9
Электрическая духовка	1000 – 2000	5,5 – 8
машины для мытья посуды	1000 – 2000	5,5 – 8
Бытовые стиральные машины	1200 – 2000	5.5 – 8
Электрические сушилки для обуви или белья	2000 – 3000	8 – 12
Утюги не промышленного назначения	1200 – 2000	5.5 – 8
Напольные и переносные пылесосы	800 – 2000	3.5 – 8
Спиральные обогреватели	500 – 3000	1.8 – 12
Ручные фены для сушки волос	500 – 1500	1.5 – 7
Сплит системы и кондиционеры	1000 – 3000	6 – 12
компьютеры	300 – 800	0.8 – 3,2
Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.)	500 – 2500	1.8 – 12

Для осветительных приборов рекомендуется прокладывать трехпроводный кабель от 0,7 до 1 мм2 . Практика показывает, что этого вполне достаточно, особенно когда используются светодиодные светильники и энергосберегающие лампы.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Соединение проводов в распределительной коробке для электропроводки

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем  полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

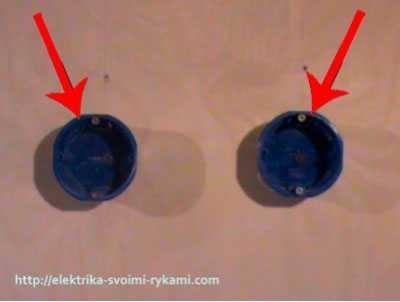

Далее нам потребуется два подрозеткника.  Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь.

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка. Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

https://youtube.com/watch?v=jXn5Qe-8tcY

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Источники

• https://slarkenergy.ru/provodka/rozetki/s-vyklyuchatelyami.html
• https://sovet-ingenera.com/elektrika/docs-elektrika/sxema-elektroprovodki-v-chastnom-dome.html
• https://m-strana.ru/articles/montazh-provodki-v-dome/
• https://elektrika-svoimi-rykami.com/kombinirovanny-e-shemy-podklychenia-elementov/shema-podklyucheniya-vy-klyuchatelya-i-rozetki-podrobnoe-rukovodstvo
• https://homius.ru/podkljuchenie-bloka-vykljuchatel-rozetka.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-provesti-rozetku-ot-vyklyuchatelya-instrukciya-i-sxema-podklyucheniya/
