Однолинейная схема электроснабжения: назначение, виды, принципы проектирования, требования к оформлению

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

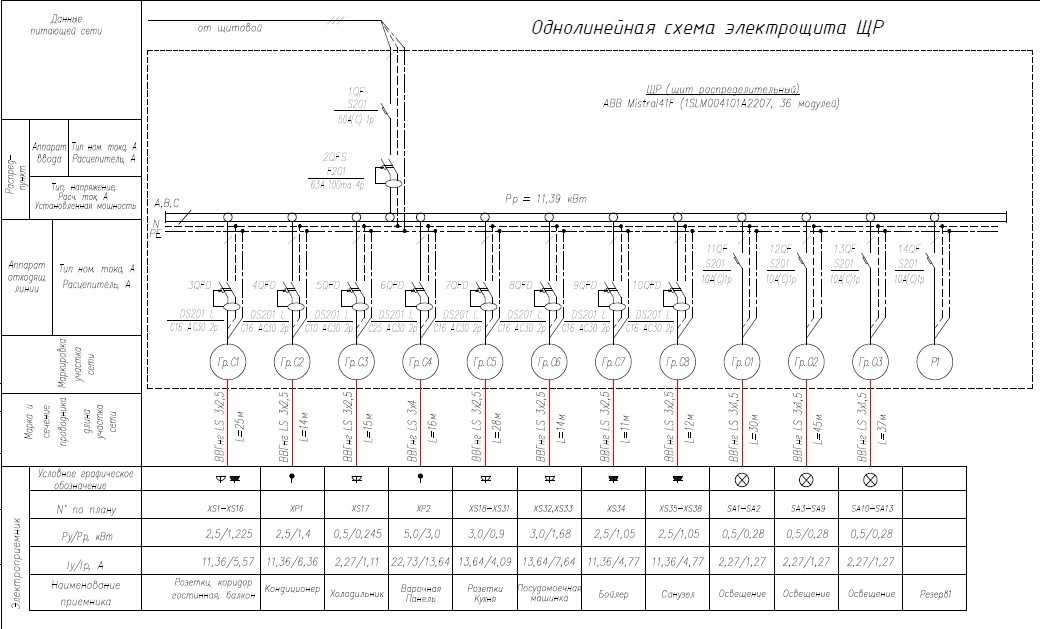

Однолинейная расчетная схема щита ЩР-41 (электроснабжение офиса)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

схематическую репрезентацию структуры;
схему функций;
монтажную электросхему;
чертежные документы;
схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта.

Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

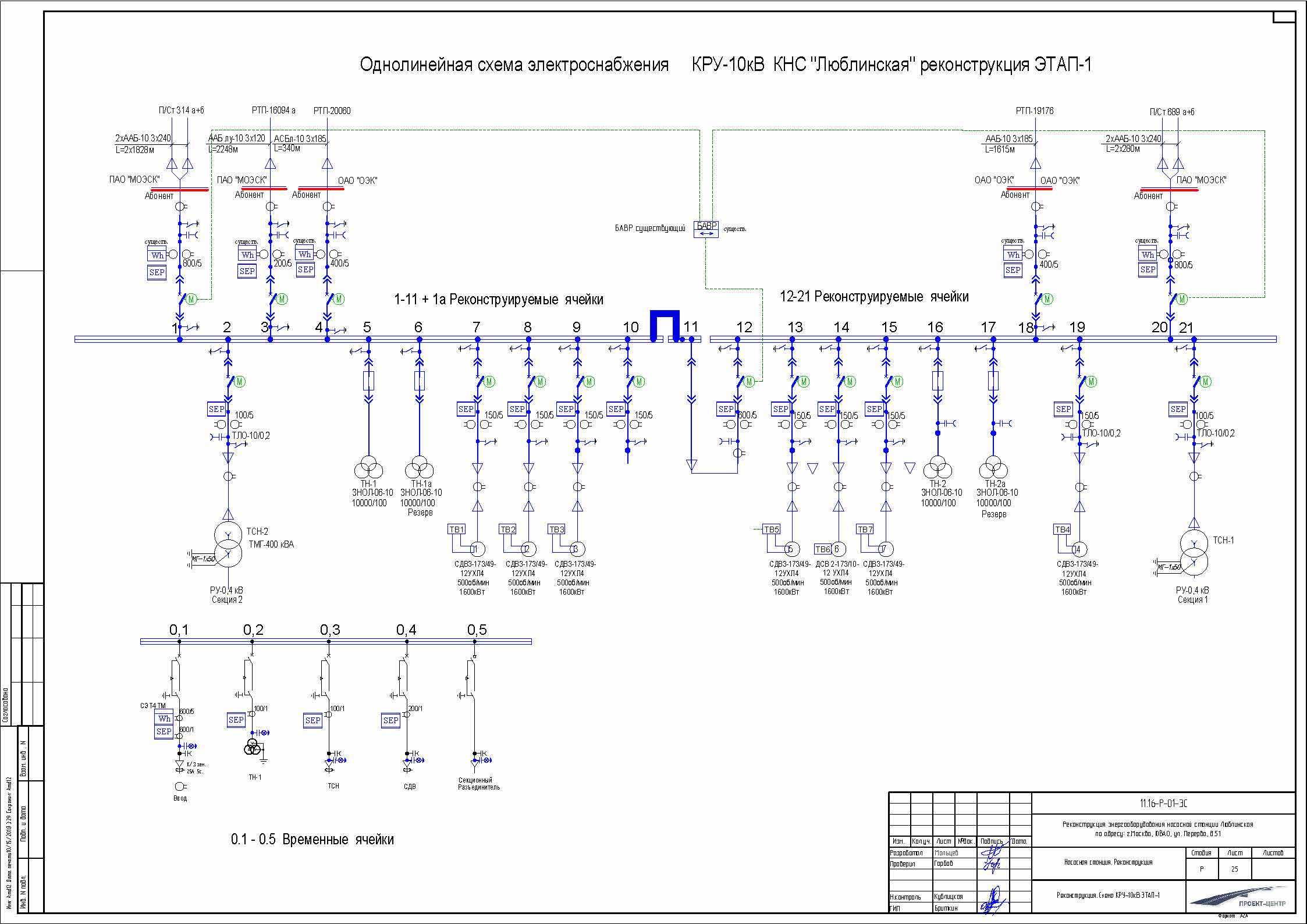

Исполнительная схема электроснабжения

Создается, когда помещение уже эксплуатировалось на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

о состоянии электросети в настоящее время;
об электроприборах, входящих в ее состав;
советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

полные и правдивые сведения об оборудовании; расчеты аварийного выключения электроснабжения объекта как целиком, так и частично; сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей

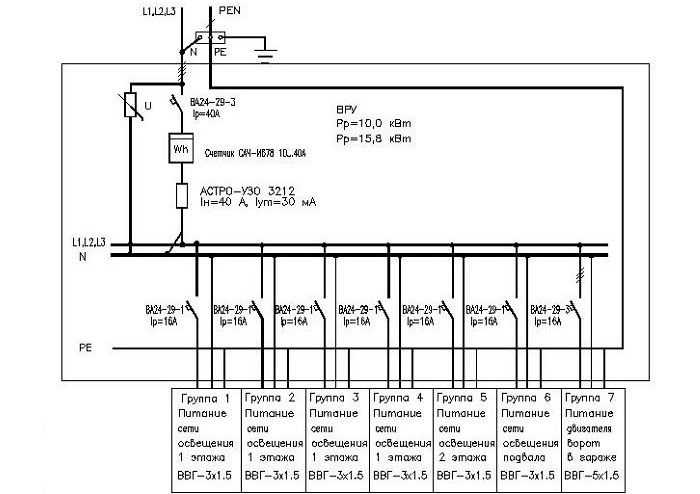

Однолинейная схема электроснабжения гаража

admin
Стройка и ремонт

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Основные схемы электропроекта квартиры

Электропроект это основа электроснабжения квартиры. Без проекта невозможно получить разрешение на подключение новой квартиры к электросети, невозможно сделать новую электропроводку с подключением новых, дополнительных мощностей.

Все страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Эти схемы называются так:

Однолинейная расчетная схема электроснабжения квартиры;
Схема электрооборудования;

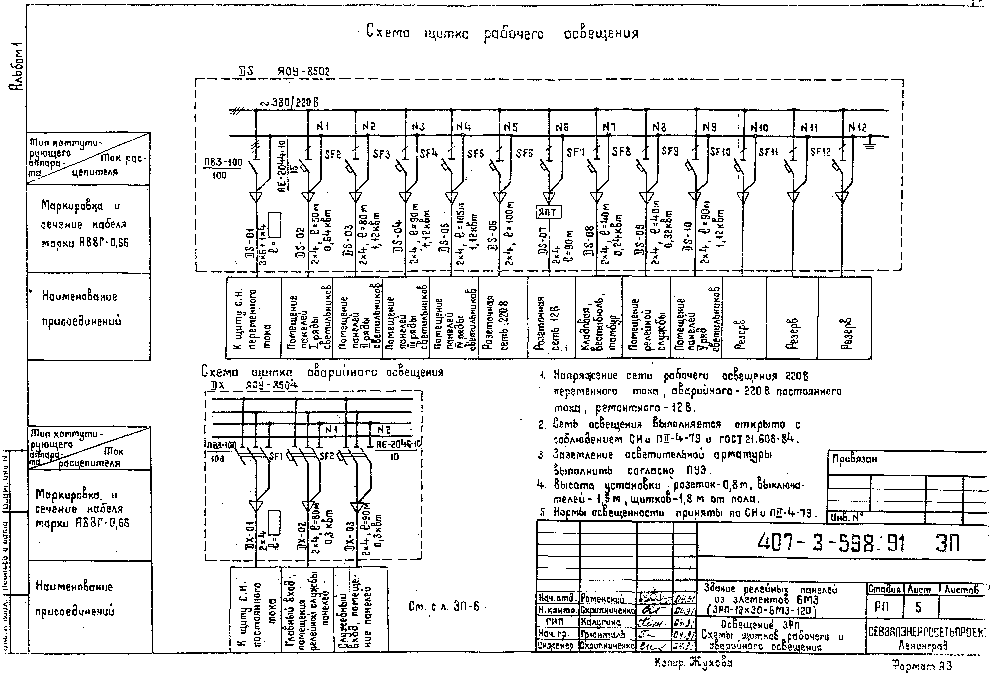

Схема электроосвещения.

Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

электрические схемы — Э;
гидравлические схемы — Г;
пневматические схемы — П;
газовые схемы — Х;
кинематические схемы — К;
вакуумные схемы — В;
оптические схемы — Л;
энергетические схемы — Р;
схемы деления — Е;
комбинированные схемы — С.

Вам это будет интересно Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
С — Графическое представление исполнительных механизмов;
D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
B — переменное напряжение;
C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
D — Источник питания аккумуляторного или гальванического типа;
E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
В — графические обозначения для воспринимающих частей тепловых элементов;
С — Катушка прибора с блокировкой механического типа;
D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
Е — УГО для переключателей и кнопок;
F — Обозначение рубильника.

Примеры, как правильно выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Часто некоторые проектировщики просто математически распределяют автоматы по фазам и т.д., я не понимаю зачем это нужно, ведь в быту сложно достигнуть четкого распределения нагрузки по фазам.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

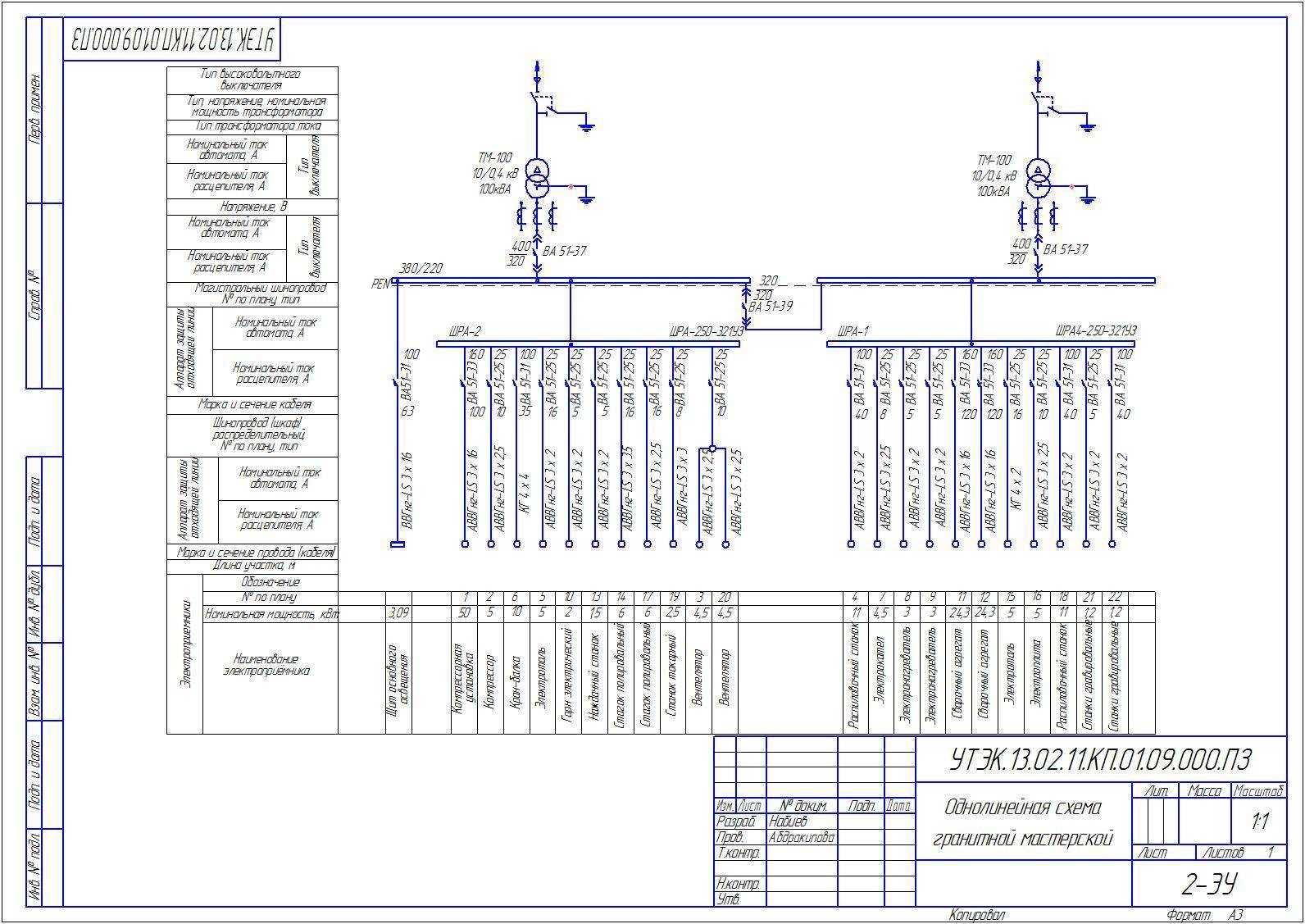

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

Запрос и получение технических условий;
Разработка однолинейной схемы электроснабжения на основании полученных документов;
Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

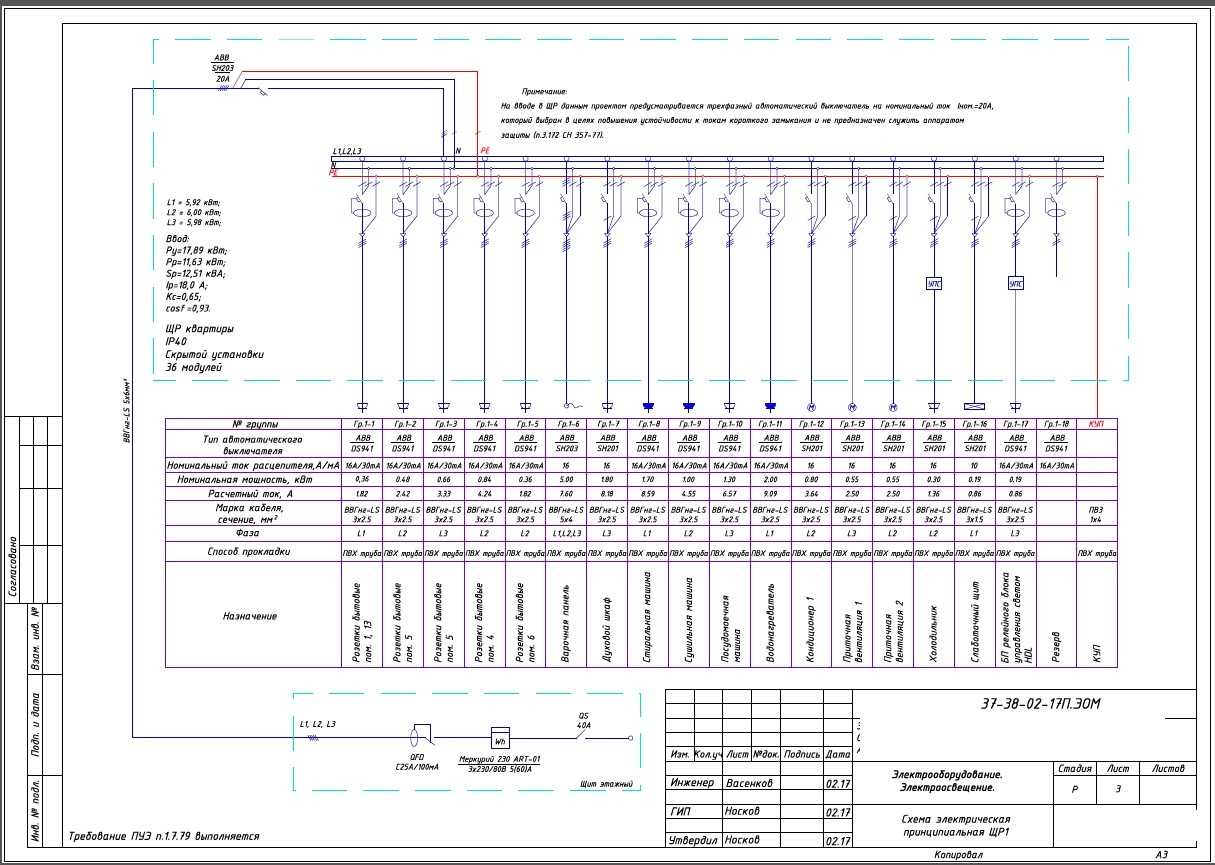

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Это интересно: Подключение оборудования для интернета к общедомовому ВРУ: разбираем досконально

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Однолинейная схема – что это такое, назначение, виды

Техническая документация, наглядным образом показывающая основные компоненты электроцепи объекта, называется однолинейной схемой. Термин «однолинейность» означает, что все участники сети графически изображены в одну линию вне зависимости от количества фаз и реального местоположения. Благодаря этому упрощается восприятие и улучшается обзорность содержащейся в схеме информации.

В целом из документа можно узнать следующие данные:

Вводная точка.
Типы и величина нагрузок (номинал, мощность автоматов, обозначения и проч.).
Параметры питающего кабеля.
Номинал ВРУ в точке ввода.
Данные защитных устройств.
Специфику потребителей.

По сути, однолинейная электрическая схема упрощает проведение электромонтажных работ, начиная с вводной точки электроцепи – щита ВРУ.

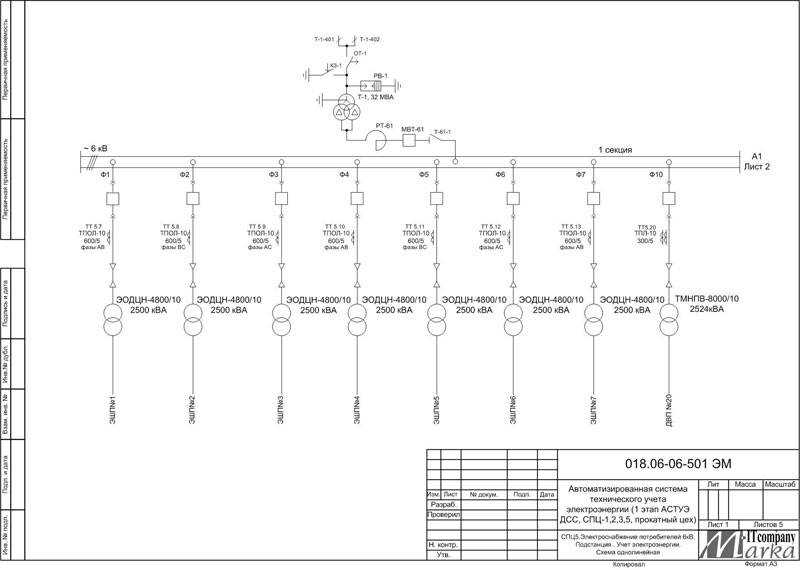

Однолинейная электросхема упрощает проведение монтажных работ в сетиИсточник ceds.ru

Разновидности

Есть 2 вида документации рассматриваемого типа:

Расчетная.

Создается во время разработки проекта объекта. Далее схема применяется для расчета характеристик электросистемы. При этом документ включает следующие части:

Структуру силовых компонентов – вводные точки, электромагистрали, трансформаторы и др.
Схема функций, отображающая работу устройств и их действие на безопасность.
Чертежи.
Противопожарная система.

Как правило, данный вариант составляется для помещений технического назначения, оснащенных разнообразным мощным электрооборудованием. К тому же он требуется для одобрения администрацией перед подключением объекта.

Исполнительная.

Оформляется в момент эксплуатации системы электроснабжения. Предназначается для того, чтобы показать, что планируется изменить в цепи. Требуется такой документ при замене или обновлении оборудования, а также добавлении новых мощностей.

Исполнительная схема составляется при добавлении на эксплуатируемый объект нового электрооборудованияИсточник ремонт-павловский-посад.рф/

Исполнительная линейная схема по расположению компонентов электроснабжения содержит следующую информацию:

Текущее состояние электроцепи.
Виды и параметры электрооборудования.
Рекомендации по устранению выявленных недочетов.

Ключевые правила электропроводки

На FORUMHOUSE есть раздел, где помогут выбрать оптимальную схему разводки электрики в частном доме для конкретного проекта. Но любая схема электропроводки в частном доме должна составляться с соблюдением ключевых правил, прописанных в нормативных документах:

прокладывать электрические провода и кабели можно только строго вертикально или строго горизонтально;
угол поворота провода не должен быть тупым или острым, только прямым, и от щитов и распределительных коробок провод тоже должен отходить строго под прямым углом – запрещается прокладывать его диагонально, как бы ни хотелось сэкономить материал или пространство стены;
согласно ПУЭ-6 нельзя проводить провод или кабель рядом с трубами коммуникаций, нужно отступать минимум на 100 мм, а от газовых труб – минимум 400 мм. Отступы проводов и розеток от батарей отопления правилами не регламентируются, но нужно учитывать, что отопительные приборы будут дополнительно нагревать кабель, поэтому расстояние должно быть таким, чтобы температура воздуха вокруг розеток и кабеля не превышала +25 °С. Для этого нужно отступить на расстояние около полуметра.

Для планирования других отступов можно пользоваться такой кратинкой-шпаргалкой:

Есть правила, предусмотренные не нормативной документацией, а соображениями личного комфорта: розетки по обе стороны кровати, выключатели на высоте 80-90 см, на лестницах и в холлах – проходные выключатели (они же дублирующие или перекидные), которые позволяют управлять из разных мест одним источником света.

Amikta Пользователь FORUMHOUSE

Поднимаясь на второй этаж, вы можете включить свет еще внизу, чтобы не подниматься в темноте, и выключить свет на первом этаже со второго.

Все предметы, которые связаны с электролиниями, нужно заземлять, применяя для этого третью жилу кабеля – провод в желто-зеленой изоляции.

Схема проводки для частного дома

Дом в частном секторе чаще всего питается от сети 220V. Однако 3 фазы в частный дом — оптимальный вариант, если здание двухэтажное или еще выше, а также при наличии электрических плит, водонагревательных котлов, сварочных аппаратов, техники на электроприводе.

Таким образом, благодаря трехфазному электроснабжению получится снизить номиналы защитных устройств и перестраховаться от перекоса фаз. О подключении дома к трехфазной сети мы писали здесь.

Типичная схема трехфазной электропроводки в частном доме состоит из внешней, или пусковой, а также внутренней части. Сеть ведется к дому по воздушным ЛЭП 380V, во избежание провисания и обрыва провода расстояние от столба до дома не превышает 15 метров. Чтобы не создавать помех движению, провод натягивают на высоте от 2,7 метров. Далее с опоры проходит в щиток вводный кабель, который расположен на внешней стене дома. Прокладывать провода по воздуху относительно просто и менее затратно.

Вводное устройство размещают на расстоянии не менее метра от труб. В щит заводят трехполюсный АВ и электросчетчик. Корпус щитовой подсоединяют к заземляющему контуру. Оболочка уличного щитка должна отвечать повышенным требованиям защиты от пыли и влаги: IP54 и выше.

При составлении схемы продумываем все детали, основываясь на этажности и площади здания, количестве и мощности потребителей (как трехфазных, так и однофазных) и необходимости резервного питания. В обязательном порядке нумеруем фазу с подключенным потребителем.

Примерная схема трехфазного электрощита выглядит так:
