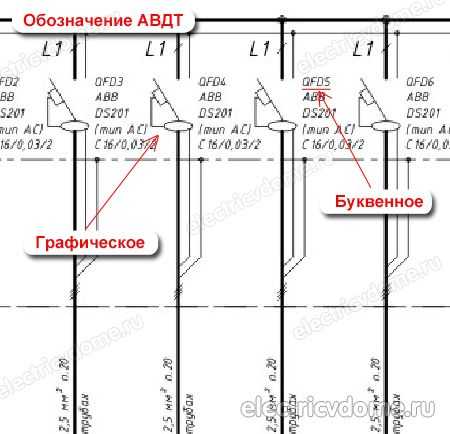

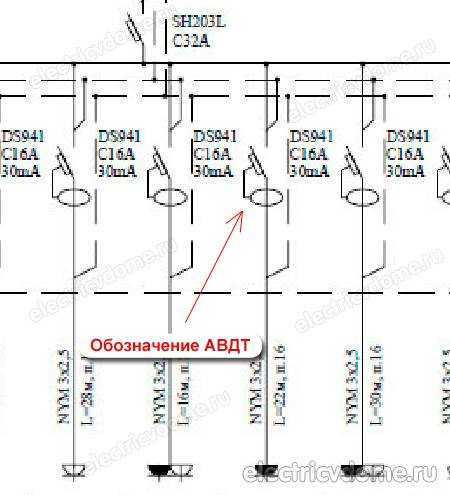

Обозначение дифавтомата на схеме

Как на схемах обозначаются выключатели нагрузка ВН (рубильники)

Современные модульные выключатели на грузки или как их еще называют рубильники также часто можно встретить в компоновке щитов. В отличие от автомата выключатель нагрузки не имеет электромагнитного или теплового расцепителя.

То есть не имеет ни каких защит. Это просто ручной коммутационный аппарат.

Как же на схемах обозначаются ВН? Все очень просто. Силовая часть отображается, так же как и у автомата, но без элемента обозначающего «автоматическое срабатывание».

На изображении контакта отсутствует прямоугольник, символизирующий автоматическое отключение. Также в место «крестика» который означает «функцию выключателя» ставится черточка которая означает «функцию разъединителя». Буквенно выключатели нагрузки на схемах маркируются – QS.

Что должно быть указано в проекте дома?

Проект дома должен содержать всю необходимую информацию, необходимую для строительства дома, включая следующее:

Архитектурные планы: это детальные чертежи дома, включающие планы этажей, фасады, разрезы, планы крыши, планы фундамента и другие чертежи, необходимые для строительства дома.
Технические планы: это детальные чертежи, описывающие системы отопления, вентиляции, кондиционирования воздуха, электроснабжения, санитарно-технических узлов и других систем, необходимых для комфортного проживания в доме.
Спецификации и планировки: это документы, описывающие конструктивные элементы, используемые в доме, а также список материалов, необходимых для строительства дома.
Рабочие чертежи: это детальные чертежи, используемые рабочими при строительстве дома, такие как планы укладки кирпича, планы проведения труб и кабелей и другие чертежи.
Отчеты и расчеты: это документы, описывающие и обосновывающие выбранные проектные решения, такие как расчеты на прочность конструкций, теплотехнические расчеты и другие.
Документация на использование земельного участка: это документы, необходимые для получения разрешения на строительство на данном земельном участке, такие как кадастровый план, технический паспорт земельного участка и другие.

В проекте дома должна быть также указана информация о проектной организации, ответственном за разработку проекта, а также дата и номер разрешения на строительство.

Графические и буквенные условные обозначения в электрических схемах

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека. Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

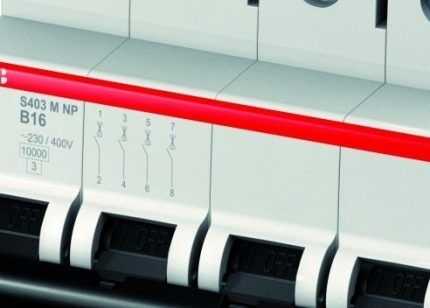

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, SH200, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Примеры построения обозначений контактов коммутационных устройств

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем. Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.

На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или Условные графические обозначения силового оборудования станций и подстанций

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

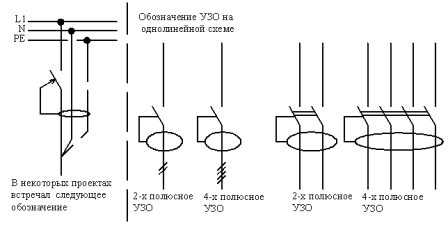

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

теплового расцепителя;
электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

дифференциальный орган;
тепловой расцепитель;
катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Линии

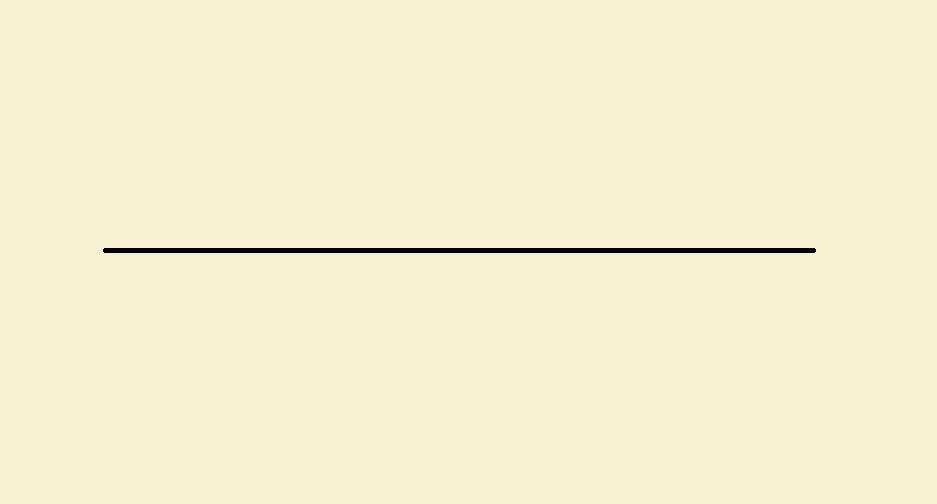

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

материал жилы;
напряжение;
силу и вид тока.

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

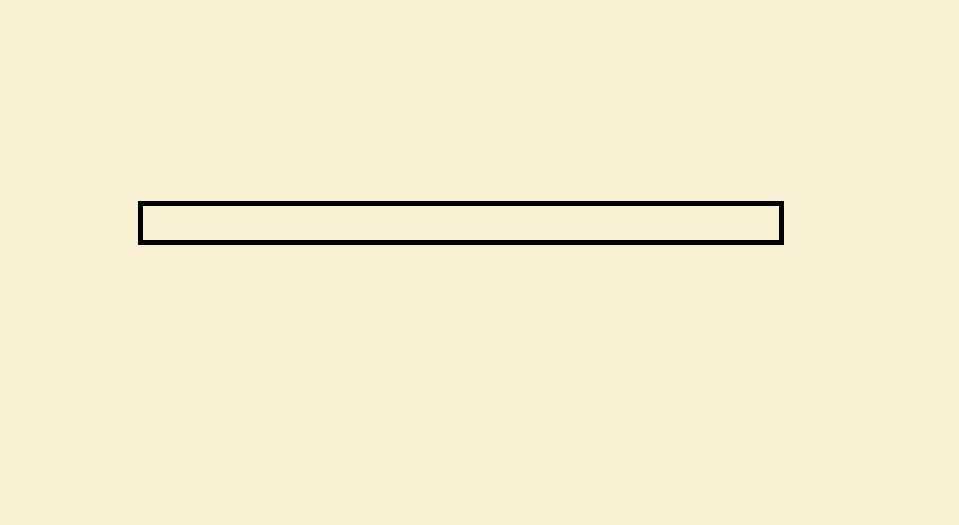

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

наклонные засечки — количество проводников;
пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
перевернутая буква «П» — лоток;
стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

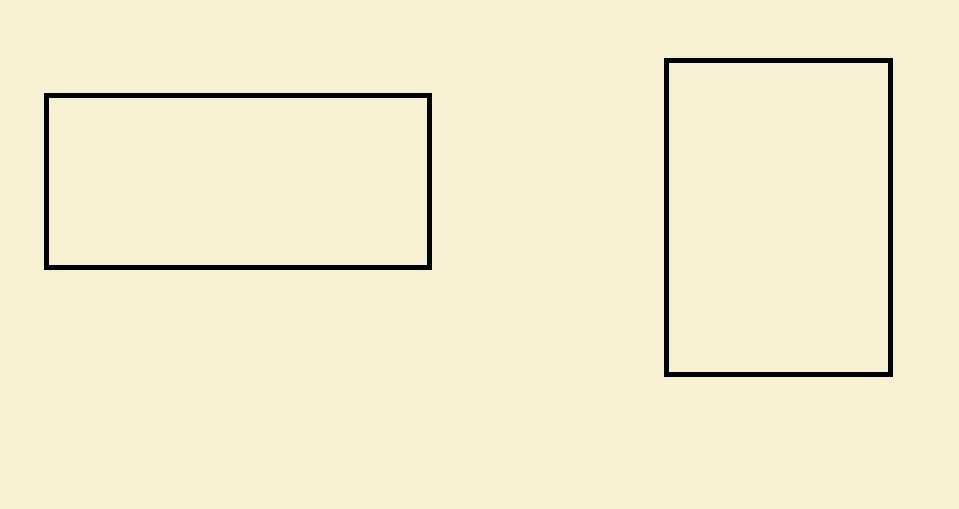

Щиты, шкафы и коробки

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

Компонент	Разновидности
Коробка	Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток	Магистральный, групповой, лабораторный, дежурного освещения
Шкаф	Одно- и двустороннего обслуживания, открытый

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

диапазоны IP20… 23 и IP44… 55;
количество клавиш, полюсов;
скрытый или открытый вариант установки;
проходной вид переключателя;
наличие (отсутствие) нулевого положения, заземления.

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений – графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример – обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие – именно они и отображаются в схемах.

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница – в небольшом элементе на неподвижном контакте. Специальными символами обозначаются катушки реле – во всех изображениях за основу взят прямоугольник

Специальными символами обозначаются катушки реле – во всех изображениях за основу взят прямоугольник.

Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».

При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество. Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток – это количество проводов

Парные галочки при изображении розеток – это количество проводов

Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток – это количество проводов.

Как изображаются шины и провода?

Для обозначений шин, кабелей и проводов используется линейная графика – практически все символы состоят из прямых линий.

Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.

Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

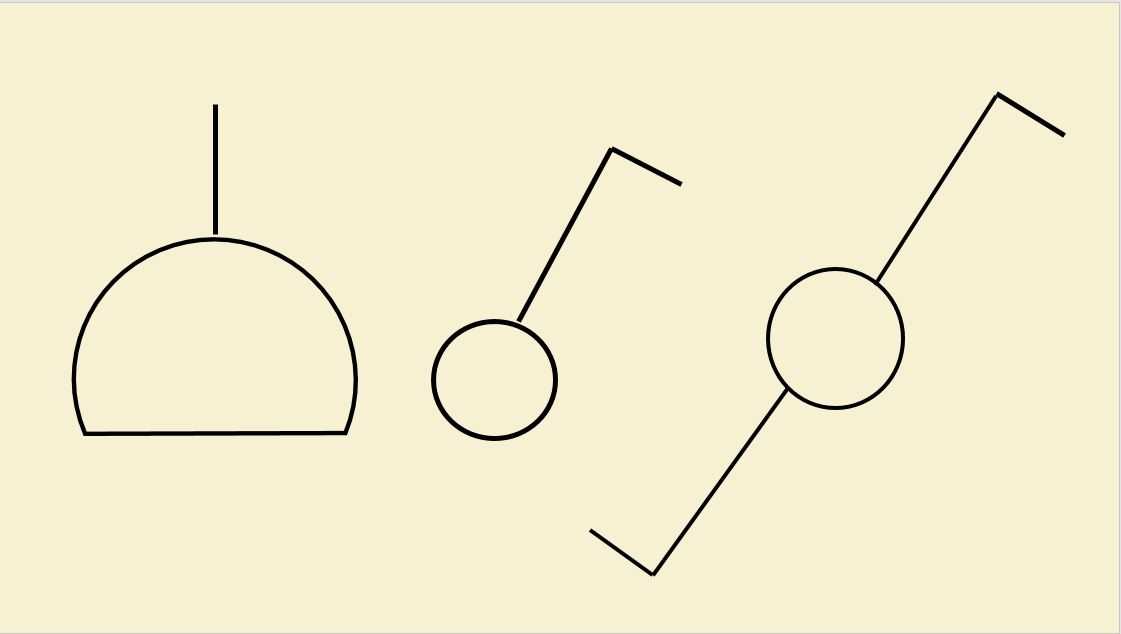

Розетки и выключатели на схемах

Обозначение выключателей разбито на несколько групп – по степени защиты, способу установки (скрытой или открытой). Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.

Для некоторых устройств управления источниками света обозначений нет – например, для кнопочных устройств и диммеров.

Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели, которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.

Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием.

Например, популярные виды розеток выглядят следующим образом:

На деле же электромонтажные устройства выглядят так:

Правила безопасности при установке УЗО, счетчиков и автоматов

Подключение УЗО осуществляется с соблюдением правил безопасности. От них зависит ваша жизнь и здоровье. Основные принципы безопасного монтажа таковы:

Работа выполняется с отключением напряжения. Его отсутствие обязательно проверяется индикаторной отверткой, мультиметром или контрольной лампочкой на 220В.
Подключенные провода необходимо промаркировать. Это удобно делать с помощью изоленты или термоусаживаемых трубок разных цветов.
Для подключения и наращивания проводов применяются клеммники заводского изготовления. Согласно ПУЭ скрутки запрещены.
У каждого провода, подключенного к УЗО или автомату, проверяется надежность контакта. Для этого достаточно с небольшим усилием попробовать выдернуть проводник. Он должен оставаться на месте и не болтаться.
При первой подаче питания не исключены короткие замыкания и взрывы в электрощите. Поэтому следует защитить глаза и открытые участки тела и попросить уйти посторонних.
После установки следует проверить срабатывание нажатием кнопки «test». Перед этим на него подается напряжение.
Замена и установка нового УЗО выполняются не менее чем 2 лицами. Второй человек — наблюдающий.

Монтаж автомата на DIN-рейку

При выборе УЗО следует учесть номинальный ток, который оно способно пропустить. Для обычной квартиры достаточно 16-32 А. Другой критерий подбора — ток срабатывания (IDn). Если УЗО должно защищать человека от поражения электрическим током, то необходимо ставить устройство на 10-30 мА. Если цель — спасти от пожара, нужный номинал равен порядка 100-300 мА.

Устройство защитного отключения устанавливается со снятием напряжения. Не нужно выполнять работу своими руками, если нет опыта по сборке схем. После запуска устройство желательно проверить нажатием кнопки «test».

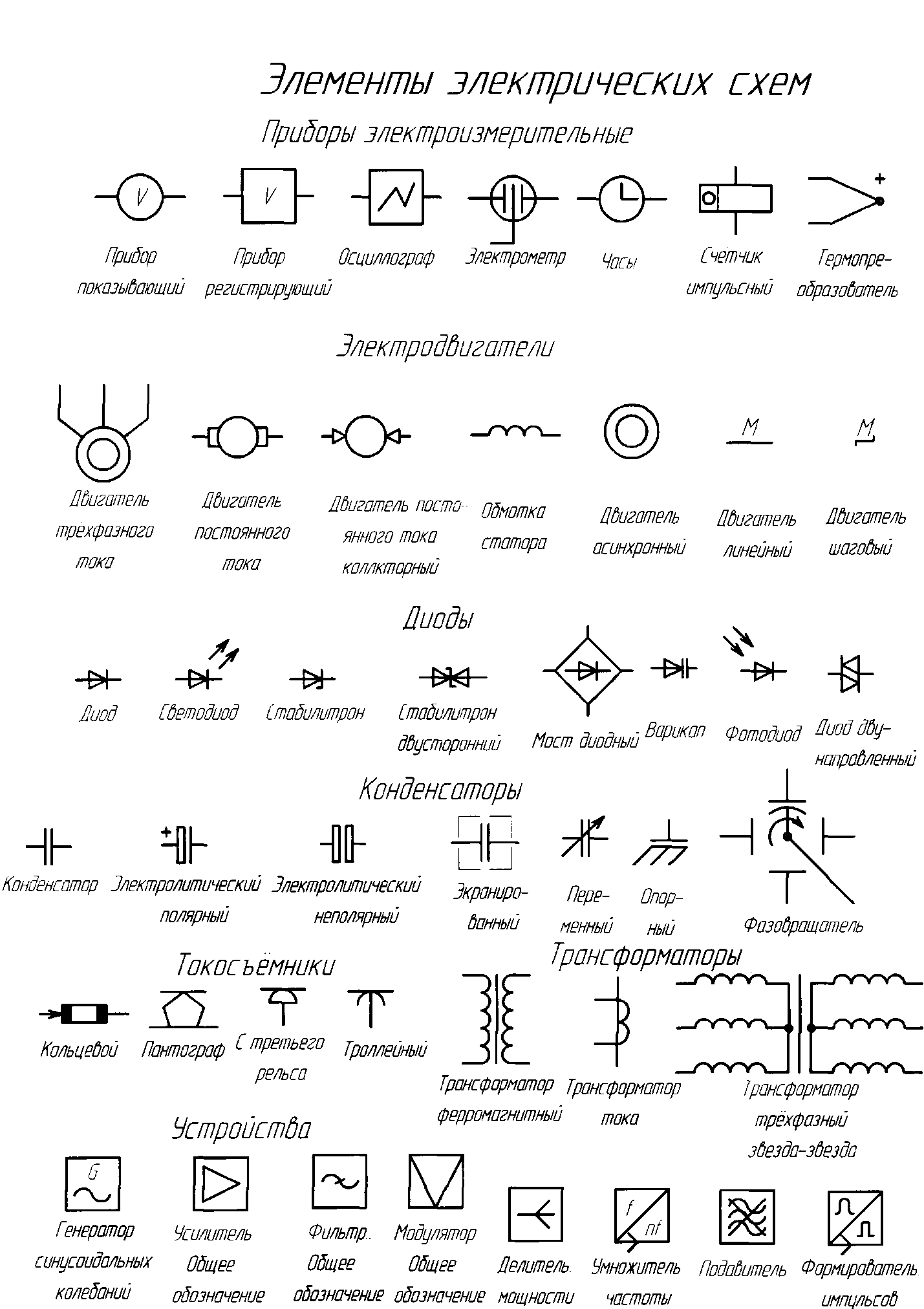

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

электрические схемы — Э;
гидравлические схемы — Г;
пневматические схемы — П;
газовые схемы — Х;
кинематические схемы — К;
вакуумные схемы — В;
оптические схемы — Л;
энергетические схемы — Р;
схемы деления — Е;
комбинированные схемы — С.

Вам это будет интересно Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
С — Графическое представление исполнительных механизмов;
D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
B — переменное напряжение;
C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
D — Источник питания аккумуляторного или гальванического типа;
E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
В — графические обозначения для воспринимающих частей тепловых элементов;
С — Катушка прибора с блокировкой механического типа;
D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
Е — УГО для переключателей и кнопок;
F — Обозначение рубильника.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Специфика обозначений в российских ГОСТах

ГОСТ 2.721-74Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:

2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Так обозначают наличие защитного контакта, к которому подводится заземление.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Вводная часть 6. Так обозначается одноклавишный проходной переключатель.

Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.

Как работать с проектом электроосвещения

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.

Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения

В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.
