Автономные системы отопления

Основные достоинства и недостатки

Если установлены фанкойл канальный и чиллер, то система, в сравнении с традиционным кондиционером, имеет такие преимущества:

1. Быстрый обогрев или охлаждение помещения — спустя 5 минут после запуска оборудования температура воздуха соответствует установленному показателю.
2. При монтаже мультизонального оборудования устанавливается разная температура в рабочих помещениях.
3. Экономное потребление электроэнергии.
4. К одному чиллеру подключаются несколько фанкойлов на максимальном расстоянии трассы в 600 м.
5. Для монтажа используются водопроводные трубы, которые дешевле специальных аналогов.
6. Скрытая установка, что позволяет сохранить интерьер в желаемом дизайне, спрятав фанкойлы за несколькими решётками.
7. Издают мало шума.
8. Отличаются лёгкостью монтажа системы и обслуживания.

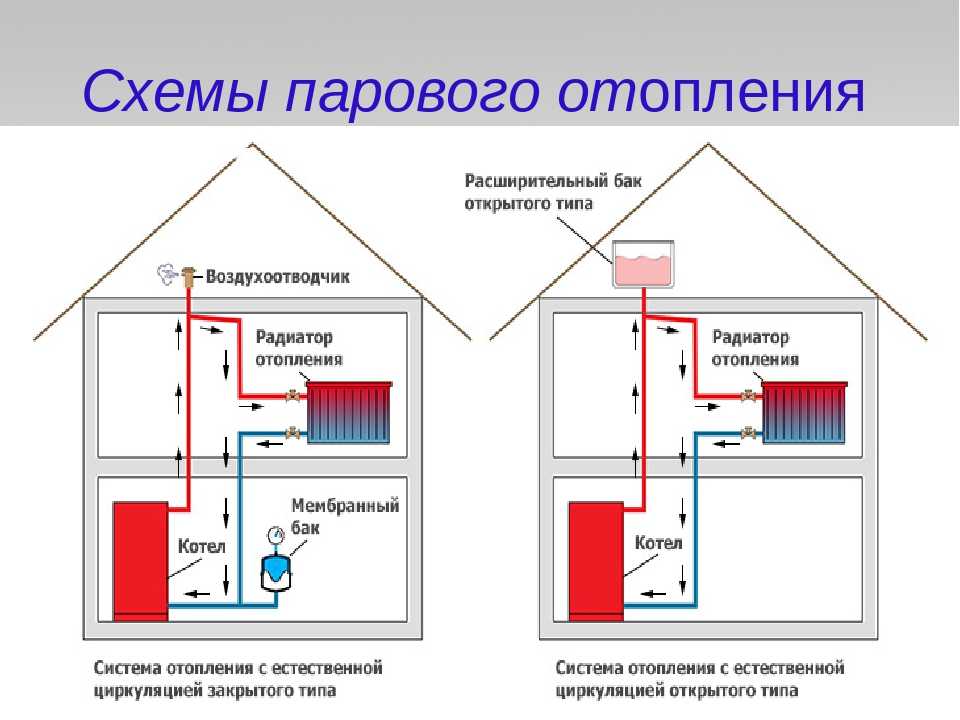

9. Канальный теплообменник можно подключить к батарее и организовать паровой обогрев в зимнее время.
10. Безопасность использования для человека.
11. При необходимости ремонта одного элемента остальные детали установки продолжают работать.

Фанкойл имеет такие недостатки:

1. Нет функции вентилирования помещения. Для этого необходимо подключение воздуховодов с раздачей холодного воздуха к системе вентиляции.
2. Монтаж в подпотолочное пространство будет малозатратным на этапе строительства здания, в уже введённом в эксплуатацию помещении ремонт обойдётся дороже.
3. Установка нецелесообразна в зданиях малой площади. Здесь рекомендовано монтировать кондиционеры настенные.

Работа схемы чиллер-фанкойл

Первым делом рассмотрим, как работает однозональная СКВ на 3 блока + инверторный чиллер, изображенная ниже на схеме. Система поддерживает комфортную температуру летом и в течение переходного периода осень — весна. Зимний обогрев эффективно функционирует при —5…—10 градусов мороза.

Рабочий алгоритм выглядит так:

1. Летом чиллер типа «воздух-вода» охлаждает теплоноситель до стандартной температуры +7 °C (если на дворе +35 градусов и менее).
2. Гидромодуль направляет холодную воду к сети фанкойлов, подключенных по двухтрубной схеме (как радиаторы в системе отопления).
3. С помощью пульта ДУ пользователь настраивает желаемую температуру воздуха отдельно в каждой комнате.
4. Поначалу доводчики нагоняют заданную температуру, работая на максимальной мощности. Потом контроллер по сигналу датчика снижает интенсивность охлаждения – ступенчато уменьшает обороты вентилятора (всего бывает от 3 до 8 ступеней в зависимости от модели).
5. Когда воздушная среда достигает установленных параметров, двухходовой электроклапан перекрывает подачу теплоносителя по команде электроники. Дальше фанкойл поддерживает температуру.
6. Нагретая до 12 °C (в среднем) вода возвращается в теплообменник-испаритель чиллера, цикл повторяется.
7. Осенью уличная температура снижается, чиллер получает от фанкойлов запрос на горячий теплоноситель и переходит в режим нагрева. Переключение производится вручную либо автоматически — по команде дополнительного контроллера.

Гидромодуль, обеспечивающий подачу теплоносителя, состоит из насоса, расширительного бака и блока исполнительной автоматики. Элементы входят в конструкцию чиллера либо устанавливаются отдельно. Агрегаты повышенной мощности снабжаются гидромодулями на 2—3 насоса.

В недорогих моделях фанкойлов электромагнитный клапан может отсутствовать. Тогда выполняется наружная обвязка доводчика – ставится исполнительный трехходовой вентиль, сервопривод и запорная арматура. Как это работает, расскажет мастер на видео:

Чтобы однозональная система полноценно работала зимой, к сети фанкойлов присоединяется котел. При морозе ниже минус 10…15 градусов чиллер останавливается. Исполнительная арматура переключает теплоноситель на линию водонагревателя с отдельным насосом.

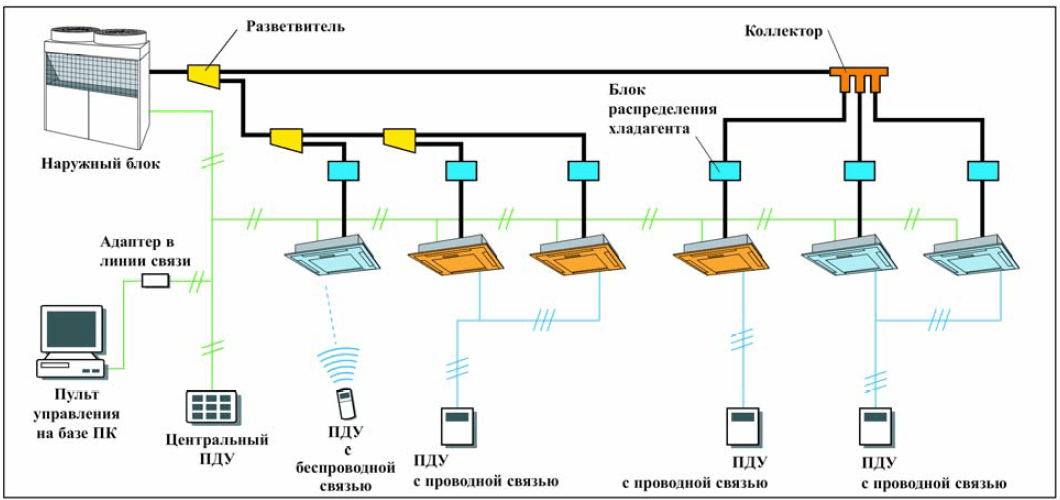

Как функционирует многозональная система:

1. К чиллеру и котлу одновременно подключается нужное количество доводчиков. Применяется четырехтрубная схема, точнее, 2 двухтрубных тупиковых ветви. Мощность теплосилового оборудования определяется расчетом.
2. Когда первый пользователь настраивает обогрев, автоматика фанкойла открывает проток через «горячий» теплообменник, второй радиатор бездействует. На выходе получаем теплый воздух.
3. Если второй пользователь включает охлаждение, то доводчик в соседней комнате запускает только «холодный» теплообменник, а «горячий» перекрывает.
4. Фанкойлы одной сети работают независимо друг от друга.

Упрощенная схема соединения элементов многозональной СКВ, применяются четырехтрубные доводчики Если по каким-то причинам клапаны всех доводчиков закроются, чиллер по температуре обратной воды «поймет», что нужно прекращать холодоснабжение и остановится. Аналогичным образом сработает автоматика котла.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам – абсорбционным и парокомпрессорным.

Устройство абсорбционного агрегата

Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития – абсорбер. Принцип функционирования – поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние.

Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.

Схема функционирования чиллера этого класса следующая:

1. Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
2. Пар переносится в конденсатор и становится жидкостью.
3. Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
4. Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития – абсорбером. Воздух в помещении охлаждается.
5. Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.

Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.

Конструкция парокомпрессионных установок

На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа.

В конструкцию чиллера этого класса входят:

• компрессор;
• испаритель;
• конденсатор;
• трубопроводы;
• регулятор потока.

Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.

Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.

Следующий пункт на пути движения – дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.

На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными

Поступив в теплообменник – испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.

Специфика парокомпрессионного чиллера

В холодное время чиллер может работать в режиме природного охлаждения – это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.

При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.

Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом

Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше – он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.

Особенности отопления

Схему размещения обогревательных элементов выбирают, исходя из индивидуальных особенностей помещения. Фанкойл в системе отопления играет роль радиатора, поэтому предпочтительней устанавливать его внизу. Количество блоков в комнате рассчитывается с учетом нескольких факторов:

• площадь;
• высота потолка;
• размеры окон;
• зимняя температура в регионе.

Типы зонирования

Многозональная система позволяет обогревать одни комнаты и одновременно охлаждать другие

Применяются системы кондиционирования различной сложности. Для поддержания одинаковой температуры во всех комнатах частного дома подходит однозональный вариант. Алгоритм работы:

1. Летом в трубах циркулирует вода температурой 7°. Она подается в теплообменники фанкойлов, охлаждающих воздух в комнатах. Работа блока регулируется контроллером, связанным с датчиком температуры. Нагревшаяся вода отправляется обратно в чиллер.
2. Зимой автоматика переключает теплоноситель на источник нагрева (бойлер, котел).

Многозональная система предлагает расширение функционала. Отдельные помещения нагреваются, а другие охлаждаются в одно и то же время. Такая возможность обеспечивается разделением холодной и горячей воды по разным веткам. Для монтажа потребуются блоки с двумя контурами и четырехтрубная схема подключения.

Микроклимат в доме регулируется термостатами. Датчики установлены в каждой комнате. При достижении заданного значения прекращается теплоснабжение фанкойлов и подача электричества для работы вентилятора. Устройство переходит в энергосберегающий режим. В домах, где на стадии проектирования предусмотрено центральное кондиционирование, целесообразно использовать отопление фанкойлами. Универсальная система заменяет две климатические установки – водяной обогрев и кондиционирование.

Фанкойл является кондиционером и на первый взгляд ничем от него не отличается.

Многие люди летом пользуются кондиционером и, заходя в магазин и не подозревают, что данный прибор намного лучше кондиционера.

В переводе с английского, фанкойл означает вентилятор и теплообменник. С его помощью легко регулировать воздух в доме.

Принцип работы фанкойла довольно прост. Воздух попадает в теплообменник, а затем может нагреваться или охлаждаться.

Данный процесс зависит от программы и вида устройства.

Благодаря фанкойлу можно решить проблему с плохой . Для этого его соединяют с центральным кондиционером. Он и доставляет в фанкойл свежий поток воздуха.

Принцип работы

Канальный фанкойл — часть конструкции контроля температуры в помещении, главной особенностью которой является использование воды как хладагента. Бывает вертикальным и горизонтальным. Первый тип устанавливается на стену, второй — на потолок.

Устройство комплектуется такими элементами:

1. Вентилятор — прогоняет воздух.
2. Теплообменник — обеспечивает необходимую температуру.
3. Фильтр — предотвращает попадание посторонних частиц в воздуховод.
4. Нагревательный элемент — функционирует от электрической сети.
5. Панель управления — пульт для контроля.

Принцип работы включает такие этапы:

1. С помощью вентилятора свежий воздух направляется на теплообменник.
2. В зависимости от выбранной функции — обогрев или охлаждение — в змеевик внутри теплообменника поступает горячая или холодная вода.
3. Проходящий воздух обогревается или охлаждается и распространяется внутри помещения. При использовании вентиляторных доводчиков в систему поступают свежие потоки с улицы.

Теплообменник комплектуется 2 или 4 трубами. Мощность охлаждения варьируется в пределах 1–26,5 кВт, а мощность нагрева — 2,6–22,2 кВт в зависимости от выбранной модели.

Классификация фанкойлов

По количеству теплообменников фанкойлы бывают следующих типов:

• с одним теплообменником (двухтрубный);
• с двумя теплообменниками (четырехтрубный).

Фанкойл с одним теплообменником предназначен для работы с чиллером как в режиме охлаждения, так и в режиме обогрева.

Иногда для обогрева может использоваться горячая вода от системы водоснабжения. Размеры основного теплообменника в этом случае оказываются больше стандартных, и приходится устанавливать дополнительный теплообменник, как правило, однорядный, с отдельными патрубками для подключения к системе горячего водоснабжения. Такой фанкойл называется четырехтрубным.

При использовании четырехтрубных фанкойлов основной теплообменник работает летом от чиллера как воздухоохладитель, а зимой работает дополнительный теплообменник, обогревая помещение.

Схема с четырехтрубными фанкойлами позволяет также обеспечить независимое регулирование температуры в межсезонье. При наличии холодной и горячей воды можно выбирать по желанию режим охлаждения или обогрева для каждого фанкойла. Для этого необходимо на каждой линии каждого фанкойла установить трехходовой клапан, управляемый двухканальным термостатом. По расположению и конструктивному исполнению фанкойлы бывают следующих типов:

• кассетные однопоточные;
• кассетные четырехпоточные;
• настенные;
• канальные низконапорные;
• канальные средненапорные;
• канальные высоконапорные;
• напольно-подпотолочные;
• напольно-подпотолочные бескорпусные;
• шкафные.

Кассетные однопоточные фанкойлы

Конструкция и технические характеристики кассетных фанкойлов позволяют применять их в различных офисах, коттеджах с высокими потолками, помещениях административных и общественных зданий, торговых залах и других помещениях с высотой потолков более 300 см.

Фанкойл состоит из двух частей. Скрытая часть устанавливается между строительным перекрытием и подвесным потолком, она не видна изнутри помещения. Эта часть заканчивается на уровне подвесного потолка и закрывается видимой частью – решеткой. Именно решетка видна изнутри помещения, и ее дизайн создает основное впечатление o кассетном блоке.

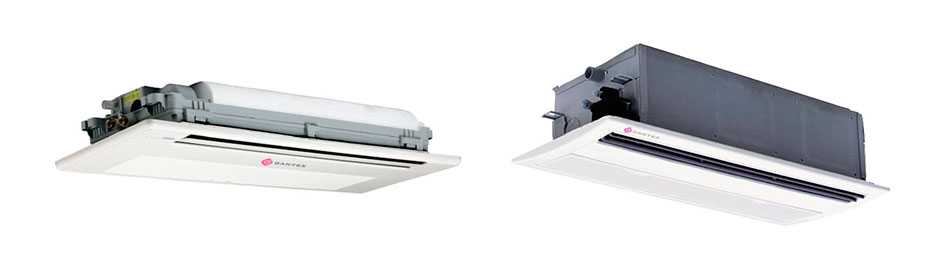

На фото: Кассетные однопоточные фанкойлы Dantex

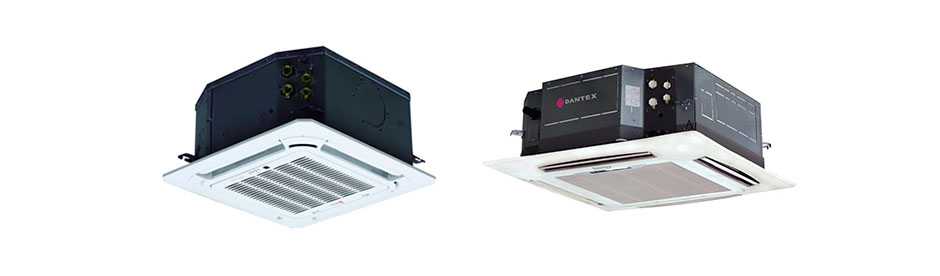

На фото: Кассетные четырехпоточные фанкойлы Dantex

Настенные фанкойлы

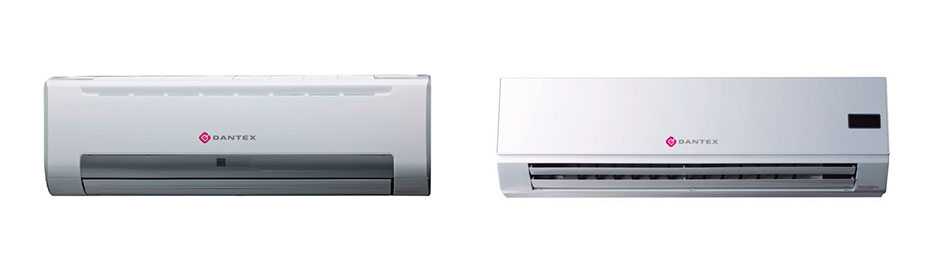

На фото: Настенные фанкойлы Dantex

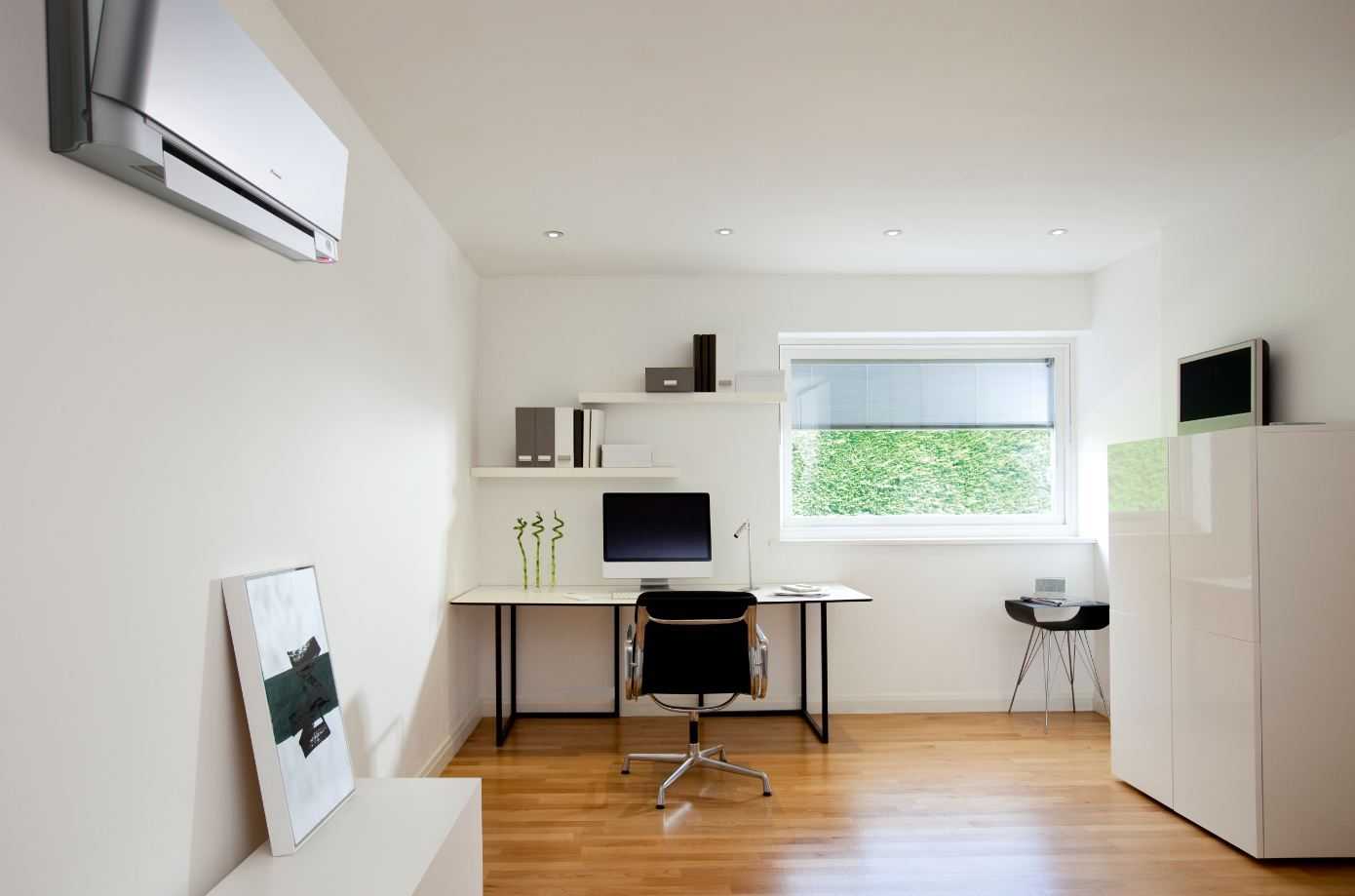

Настенные фанкойлы чаще всего применяются в квартирах или других жилых помещениях, небольших офисах, коттеджах, а также могут быть использованы в других помещениях с высотой потолков до 270 см.

Канальные фанкойлы

Расход и напор канальных фанкойлов меняются в широком диапазоне, что позволяет подключать к ним распределительные воздуховоды любого типа. Канальные фанкойлы могут комплектоваться секциями (увлажнения, фильтрации и т. д.).

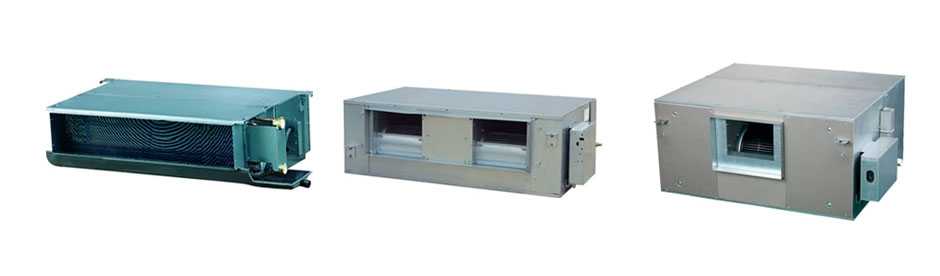

На фото: Канальные низконапорный, средненапорный и высоконапорный фанкойлы Dantex

Единственное требование для их установки – свободное пространство между основным (строительным) и подвесным потолком. Именно в этом пространстве и устанавливаются канальные фанкойлы.

Напольно-потолочные фанкойлы

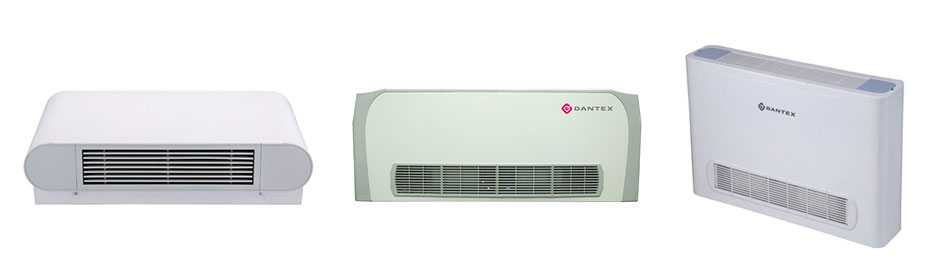

На фото: Напольно-потолочные фанкойлы Dantex

Конструкция фанкойла позволяет расположить его непосредственно над полом, закрепив вертикально на стене.

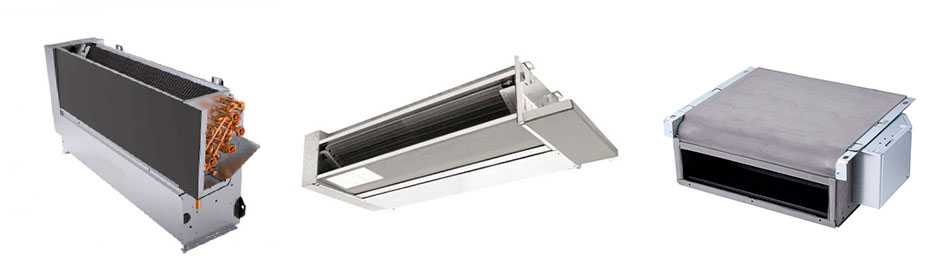

На фото: Напольно-потолочные бескорпусные фанкойлы Dantex

Шкафные фанкойлы

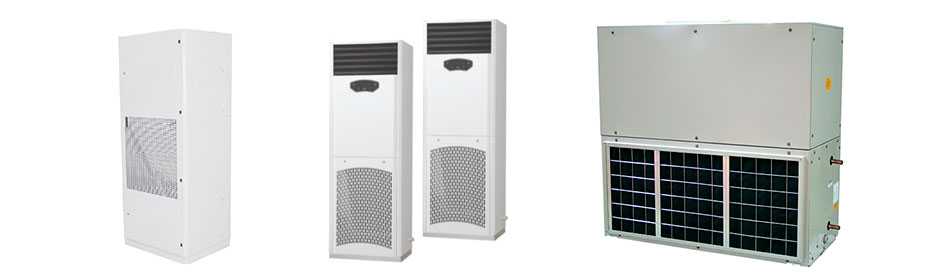

На фото: Шкафные фанкойлы

Воздух может забираться из помещения через нижнюю панель передней или задней поверхности фанкойла. Нижняя часть фанкойла может работать как смесительная камера рециркуляции внутреннего и наружного воздуха. Фанкойл может оснащаться дополнительными электронагревателями, теплообменниками разной мощности.

Как это работает

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

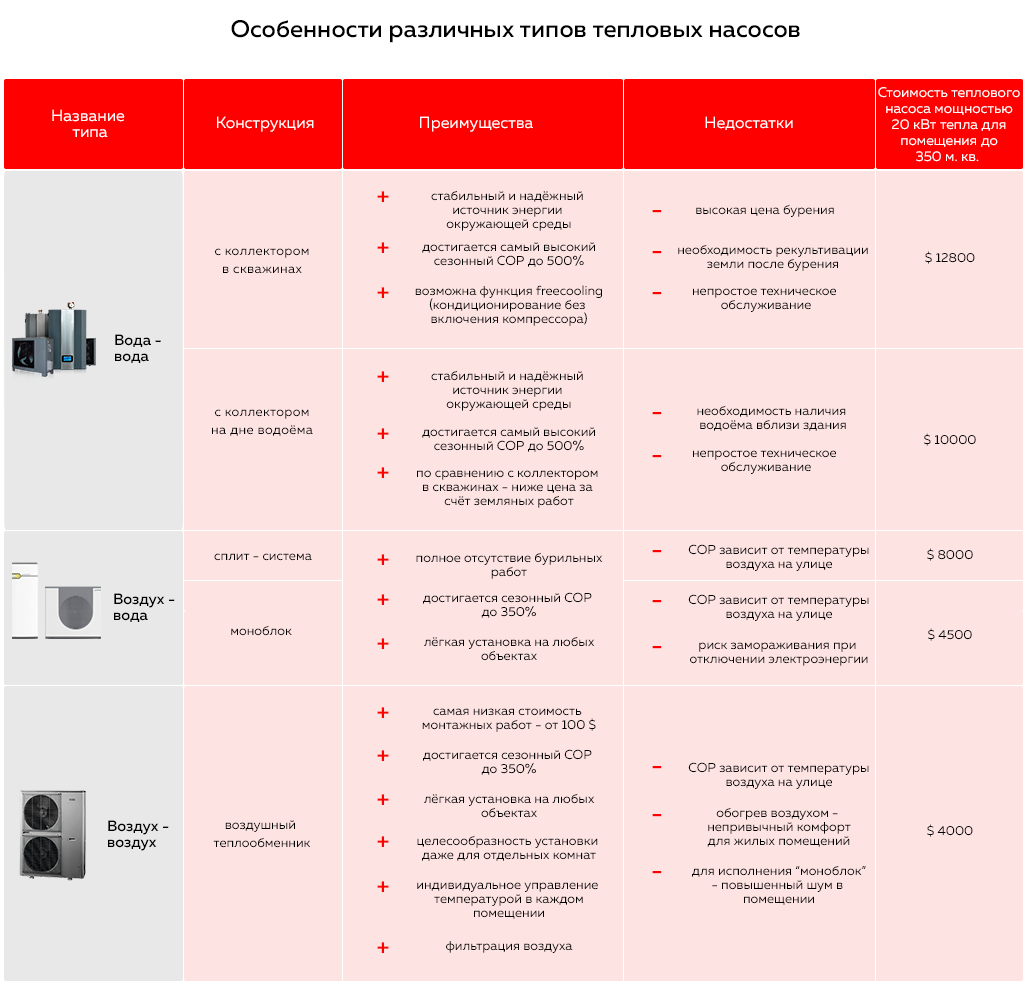

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Составные части схемы чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим и отличается эта система от других сплит-систем, где в качестве теплоносителя закачивают фреон‚ для передачи которого нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией.

На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл. Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер.

Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

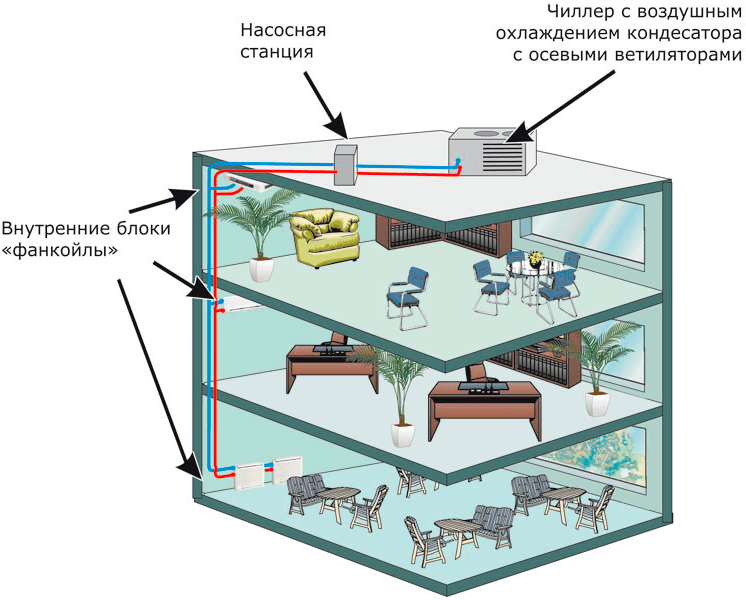

На фото показаны основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Типы вентиляторных доводчиков

Все существующие фанкойлы делятся на типы по способу монтажа:

1. Настенные (иначе – консольные) модули. Подобно внутреннему блоку сплита, крепятся к стене в верхней зоне помещения или же ставятся над полами.
2. Канальные аппараты зачастую выпускаются без декоративной пластиковой облицовки, все детали закреплены на металлической раме. Бескорпусные модели встраиваются внутрь воздуховода приточной вентиляции либо рециркуляции.
3. Кассетные потолочные фанкойлы внешне похожи на аналогичные блоки сплит-систем – раздают обработанный воздух в 2—4 направлениях и оснащаются поворотными жалюзи на сервоприводах. Эти модули рассчитаны на монтаж в подвесных потолках, декоративная панель предусмотрена только снизу.
4. Напольные колонные агрегаты, соответственно, ставятся на пол. Ради экономии полезной площади блок сделан в виде прямоугольной колонны, то есть, вытянут по высоте.

На левом фото показан колонный фанкойл, на среднем — кассетный, справа — потолочный

В стандартном исполнении фанкойлы оборудованы 1 теплообменником, он присоединяется к магистралям по двухтрубной схеме. Кассетные, напольные и канальные версии могут оснащаться двумя отдельными радиаторами, подключение – четырехтрубное.

Задействованные в единой сети двухтрубные агрегаты получают теплоноситель из одного источника – водогрейной установки или чиллера. Значит, все помещения здания будут только отапливаться либо охлаждаться, пользователи лишь настраивают комфортную температуру.

Доводчики с 2 теплообменниками предназначены для многозональных СКВ. Один радиатор получает горячую воду от котла или другого нагревателя, второй – холодную от чиллера. Находящиеся в соседних помещениях пользователи могут одновременно включать свои фанкойлы в различных режимах – подогрева либо охлаждения.

Четырехтрубный агрегат канального типа с 2 теплообменниками и вентиляторами

Зачем нужен чиллер для фанкойла

Без дополнительного аппарата фанкойл не может нагревать воздушные массы, он только охлаждает воздух.

Для того, чтобы было комфортным и теплым, необходимо, чтобы в доме имелся специальный чиллер (холодильная машина).

Она включает в себя такие элементы как:

• установка, которая охлаждает воду;
• фанкойл;
• насосы для воды и циркуляции;
• котел;
• устройства, регулирующие температуру;
• система трубопровода для воздушной циркуляции;
• центральная система управления фанкойлом и чиллером.

Чиллер можно подстроить под любые условия и помещение. Также к нему можно подключить несколько фанкойлов.

Управлять чиллером необходимо человеку и целой системе.

Как установить фанкойл

В новых домах монтаж фанкойла уже предусмотрен проектировщиками, поэтому тут хлопот меньше.

Если же вы хотите установить кондиционер такого типа , то следует потратить средства на вызов проектировщика.

Можно установить фанкойл в туалете или прихожей. Оттуда воздух с помощью воздуховодов разводит воздух по комнатам.

Еще существует вариант монтажа фанкойла в каждую комнату. При такой установке свежий воздух входит в помещение и свободно циркулируется.

В любом случае самостоятельно установить данный агрегат не возможно. Даже если проектировщики заранее его предусмотрели.

Монтаж своими руками возможен, если вы умеете рассчитывать давление в воздуховоде и проектировать разводку.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

• Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
• Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
• Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений

Это важно для помещений с особыми требованиями к микроклимату

Преимущества использования фанкойлов

• Благодаря принудительной циркуляции воздуха вентиляторные доводчики повышают температуру в помещении быстрее, чем радиаторы, действующие по принципу естественной конвекции.
• Система чиллер-фанкойл обогревает дом зимой, а летом переключается в режим охлаждения.
• Температура теплоносителя уменьшается.
• Сокращаются расходы на отопление, экономия ощутима для домов большой площади.
• Автоматическое управление упрощает регулировку температуры. Достаточно задать на пульте нужные показатели.
• Риск возникновения аварийной ситуации сведен к минимуму.
• Установка фанкойлов обеспечивает возможность выбирать комфортную температуры для каждой комнаты.
• Блоки с водным теплоносителем более экономичные, долговечные и надежные элементы отопления, чем электрические конвекторы.

Виды фанкойлов

Видов существует несколько и каждый хорош по-своему. Разберем подробнее:

• кассетные;
• бескорпусные;
• канальные;
• настенные;
• напольно-потолочные.

Кассетный фанкойлы

Отлично подойдут для охлаждения большого потока воздуха. Отлично подходит для больших помещений, таких как коттеджи, офисы и прочие здания.

Они могут быть компактными размером 600 на 600 мм или полноразмерными 800 на 800 мм.

Кассетные фанкойлы выпускают воздух в четыре разных стороны, поэтому могут охватывать вполне большой объем.

Монтаж данного аппарата производится в подвесной потолок, тем самым он скрывает основную конструкцию.

Декоративные детали отлично подходят к любого дома.

Бескорпусные фанкойлы

Такие агрегаты монтируют в потолках и нишах, сокращая протяженность воздуховодов до минимального числа.

Следует укрепить бескорпусный фанкойл виброизолияцией. Наличие вентиляционных решеток позволяет «прогонять» воздух по комнате.

Преимущества:

• небольшая стоимость;
• просты в монтаже;
• компактны.

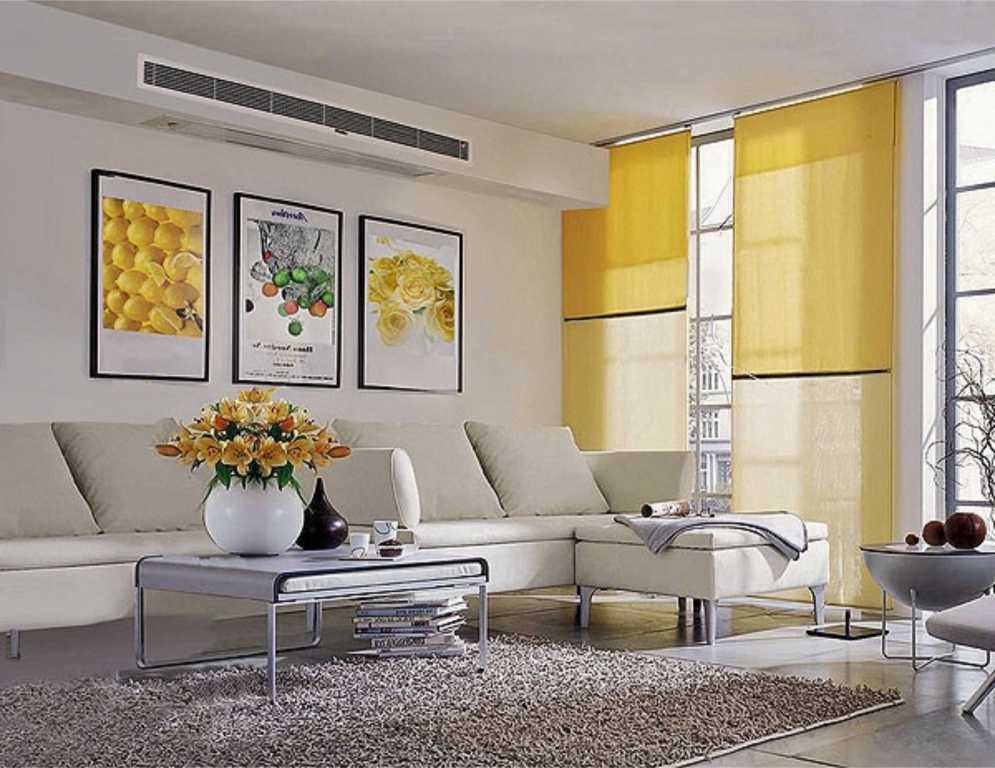

Канальные фанкойлы

Являются хорошей скрытной системой кондиционирования, которая позволяет создать благоприятный микроклимат во всех комнатах.

Если дом очень большой, то вам помогут проведенные воздуховоды с решетками, которые будут установлены в каждой комнате. Таким образом, вы обеспечите комфорт во всем доме.

Канальные фанкойлы могут быть двух видов:

• низконапорные;
• высоконапорные.

Низконапорные хорошо применять в том случае, если решетка установлена около самого агрегата. Расстояние не должно превышать 2 метров.

Высоконапорные сделать незаметными намного сложнее, поскольку они обладают большими размерами. Для их установки требуется много места под потолком.

К плюсам можно отнести тот факт, что монтаж фанкойла возможен даже из другого здания. Главное, чтобы в дом были проведены системы воздуховодов.

Настенные фанкойлы

Данные подходят для небольших помещений, в которых нужен климатический контроль.

В комнате не должно быть плинтусов на полу и подвесного потолка. Пол должен быть свободным иначе установка будет не верной.

Пластиковые корпусы отлично подходят под интерьер квартиры любого стиля.

Напольно-потолочные фанкойлы

Данный агрегат хорош тем, что его можно установить на стену, потолок и пол. Установка фанкойла данного вида проста и может осуществляться как корпусная, так и бескорпусная.

Теплообменник выбирается двухтрубный или четырехтрубный.

Справляется с регулировкой скорости вентиляторов, их направлениями и температурой. Продается с дистанционным пультом для управления.

Модификации серии Electrolux Кассетные фанкойлы CARRYROUND

Модель	Мощность охлаждения	Скидки до 30%! Сделать запрос.
Фанкойл кассетный двухтрубный EFR-300 (без панели)	3.5 кВт	28 364 руб.	Купить
Фанкойл кассетный двухтрубный EFR-400 (без панели)	4.1 кВт	29 776 руб.	Купить
Фанкойл кассетный двухтрубный EFR-450 (без панели)	4.5 кВт	31 123 руб.	Купить
Фанкойл кассетный двухтрубный EFR-500 (без панели)	5 кВт	32 663 руб.	Купить
Фанкойл кассетный двухтрубный EFR-600R (без панели)	6.3 кВт	32 792 руб.	Купить
Фанкойл кассетный двухтрубный EFR-750R (без панели)	7.7 кВт	34 396 руб.	Купить
Фанкойл кассетный двухтрубный EFR-850R (без панели)	8 кВт	41 840 руб.	Купить
Фанкойл кассетный двухтрубный EFR-950R (без панели)	9 кВт	43 252 руб.	Купить
Фанкойл кассетный двухтрубный EFR-1200R (без панели)	11.4 кВт	44 856 руб.	Купить
Фанкойл кассетный двухтрубный EFR-1500R (без панели)	14.2 кВт	46 653 руб.	Купить

Смотреть все модели Electrolux серии «Кассетные фанкойлы CARRYROUND»

…

Отопление газовыми конвекторами

​Упомянутые выше приборы работают от подачи газа. Их положительные черты:

• бесшумность,
• выгодность.

Газовые конвекторы — идеальный выбор для установки в квартире или загородном доме. Прибор служит не только основным, и запасным настройщиком температурного режима (градус способен подниматься до отметки 38 °С).

Приведение системы в действие осуществляется природным, а также сжиженным углеводородным газом. Смена топлива происходит благодаря настройкам газового клапана.

Крепление прибора обычно производится на подоконную стену. В комплекте идет разводка труб, температурные датчики. Данное устройство значительно минимизирует потери тепла, что является важным преимуществом.

Недочет системы проявляется в устройстве пробоин в стенах для обеспечения дымоходных каналов.

Виды чиллеров и принцип их работы

Воздухоохлаждаемые чиллеры – это сложный механизм, в состав которого входят:

• испарители;
• компрессоры;
• конденсатор – его специализированная модель;
• блок управления системой;
• регулятор атмосферных потоков;
• гидромодуль;
• трубопроводная арматура.

Все эти элементы собраны в одной раме и создают замкнутую систему работы. В этом случае оборот хладона обеспечивает компрессор. За счет стабильного цикла фреона в замкнутом механизме можно добиться снижения температуры жидкости. При этом имеющееся тепло выводится наружу путем через конденсатор. Процесс регулируется с помощью вентиля или специальной трубы.

Что такое чиллер и как работает он – часто интересуются люди, которые планируют приобрести оборудование такого типа. Они должны в первую очередь изучить инструкцию. А в ней говорится – производитель предписывает использовать только такие жидкости, как:

• пропиленгликоль концентрацией до 50%;
• растворы этиленгликоля;
• вода.

После монтажа вокруг чиллера должно оставаться свободное пространство – оно нужно для обеспечения доступа обслуживающего персонала.

Системы кондиционирования в чиллерах могут иметь водяное или воздушное охлаждение. Встречаются модели встроенного или выносного типа. Обогрев осуществляется с помощью теплового насоса или без него. Кроме этого чиллеры бывают абсорбционными или парокомпрессионными.

Источник
