Как правильно подключить реле напряжения и узо: схема

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

• однофазное РН;
• трехфазное;
• схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Технические характеристики реле напряжения

При выборе реле напряжения стоит уделить внимание техническим характеристикам. Основными показателями являются: интервал напряжения, сохраняющее работоспособность устройства; величина мощности прибора; значение номинального тока электросети. Прибор реле напряжения

Прибор реле напряжения

При подключении электроприборов необходимо изучить технический паспорт и выставить параметры напряжения, указанные в нем. Верхний и низкий пороги напряжения очень важные характеристики, которые стоит учитывать при покупке реле напряжения. В трехфазных реле существует возможность устанавливать такие пороги на каждую ветку.

Следует учитывать тип устройства, которой должен подходить к используемой электросети.К тому же важным показателем является задержка повторного включения, которая устанавливается от одной секунды до десятков минут. Данная характеристика устанавливается в соответствии с качествами электроприбора. При этом повторное подключение происходит с увеличением напряжения.

Реле напряжения комплектуется встроенным защитным варистором. В технических характеристиках реле напряжения оговаривается величина импульсного тока в джоулях. А в случае если напряжение резко повысится, происходит процесс шунтирования, и энергия превращается в тепло.

В характеристиках защитного устройства указывается скорость срабатывания. При этом в работоспособном режиме этот параметр имеет одну величину, а при аварийной ситуации – другую.

Реле контроля трехфазного напряжения: предназначение и применение

Предпосылки

Электроснабжение по трёхфазной схеме используется не только для подключения потребителей, нагружающих три фазы единовременно.

Жилые дома во всех населённых пунктах, дачные посёлки, частный сектор, административные здания и не только тоже подключены к трёхфазной сети. Но при этом они являются потребителями фазной сети 220 Вольт.

А все три фазы распределяются между потребителями так, чтобы предположительно получалась одинаковая нагрузка для каждой фазы.

Схематически сеть с тремя фазами напряжения изображается, как равносторонний треугольник. Вершины его являются фазами А, В и С. Длина каждой стороны соответствует величине 380 Вольт при отсутствии нагрузки или при её малой величине.

Отрезок медианы от вершины до точки пересечения медиан это фазное напряжение. При симметричной нагрузке длина каждой стороны, то есть линейное значение, уменьшается одинаково. Это же относится и к фазным значениям.

Но поскольку реальные потребители могут быть какими угодно нагрузка всегда получается несимметричной.

Совет

И поэтому треугольник получается разносторонним, иллюстрируя отклонения напряжения от 380 и 220 Вольт. Хорошо заметно, что при несимметричной нагрузке изменились все фазные величины. Поэтому потребители, подключенные к фазе с минимальным напряжением и у которых в это время идёт помол кофе, не смогут его качественно приготовить. Кофемолки будут работать при пониженных оборотах.

Трёхфазные электродвигатели, особенно нагруженные, начнут работать с качаниями ротора. А это может привести к разрушению конвейерных лент, тросов из-за рывков.

Ещё хуже придётся всем без исключения потребителям, если произойдёт обрыв нейтрали. При этом изменение фазных напряжений может значительно превысить величину 220 Вольт. А это опасно для бытовых электроприборов.

Не говоря уже о нагруженных трёхфазных двигателях.

Принцип работы

Чтобы избежать проблемы, которые возникают в нагрузке при перекосе фаз, обрывах нуля, неправильной последовательности фаз её отключают специальным реле.

На рынке есть много моделей таких реле более или менее сложных по своей конструкции. В некоторых из них применяются полупроводниковые приборы, и даже микропроцессоры.

Для электросетей в жилых домах, дачах и частном секторе трехфазные реле напряжения устанавливаются на распределительных подстанциях.

Катушки реле контроля напряжения в трёхфазной сети срабатывают от сигнала, который выделяется из электросети специальными гармоническими фильтрами. При появлении такого сигнала катушка пускателя или аналогичного выключателя обесточивается контактами реле и нагрузка отключается.

Большинство моделей таких реле снабжены регуляторами настроек тех или иных параметров для получения необходимых контролируемых величин трёхфазного напряжения и времени между отключением и повторным включением нагрузки.

Работа реле по защите нагрузки от несоответствия параметров трёхфазной сети происходит чаще всего в автоматическом режиме.

Обратите внимание

Вмешательство человека обычно требуется только при продолжительных авариях. В таких случаях происходят повторные срабатывания, и тогда приходится вручную отключать входной выключатель. Но возможно автоматизировать и этот процесс. После нескольких повторных включений и выключений будет сформирован сигнал для автоматического выключения входного выключателя.

Предвидеть возможные проблемы при трёхфазной схеме электроснабжения не представляется возможным. Поэтому применение защиты с использованием реле контроля напряжения должно быть обязательным у потребителей во всех трёхфазных сетях.

Схемы подключения

Методики подключения реле к однофазной сети:

1. При мощности нагрузки менее 7 кВт реле ставится после счетчика и автомата. В схеме не используется магнитный пускатель, поскольку сила тока в цепи не превышает 32 А. При монтаже реле следует учитывать, что устройство обеспечивает защиту только от перепадов напряжения и должно использоваться одновременно с автоматическим предохранителем.
2. Установка реле между главным автоматом и счетчиком. Предохранитель подключается к вводу питания в помещение, а затем подсоединяется реле. К выходным клеммам коммутируется счетчик электроэнергии, фаза после прибора учета разводится пакетом автоматов по комнатам или рабочим зонам. Нулевой кабель от счетчика выводится на отдельную шину, от которой проведены кабели к розеткам и светильникам. По аналогичной схеме выведены кабели заземления, которые подключены к шине, соединенной с общим контуром заземления здания.
3. При повышенной мощности нагрузки в цепь вводится контактор или магнитное реле, к которому подключается фаза. Дополнительный кабель соединяет фазу контактора с фазовым входом на защитном реле. После магнитного пускателя устанавливаются автоматы, нулевая шина и заземление разводится к потребителям от отдельных реек.

Схема напряжения реле напряжения.

При использовании трехфазной сети на входе ставится специальный прибор учета, от которого идут 4 кабеля. Каждая фаза последовательно подключается к автоматическому предохранителю и однофазному реле. Выходной провод с нулевым кабелем обеспечивает получение напряжения 220 В. Всего на выходе из данной схемы получается 3 линии переменного тока, позволяющих подсоединять бытовое оборудование.

Список источников

• StrojDvor.ru
• HomeMyHome.ru
• electric-220.ru
• sovet-ingenera.com
• SamElectric.ru
• samelectrik.ru
• electrikmaster.ru
• electricvdome.ru
• electricremont.ru
• YaElectrik.ru
• www.diy.ru
• knigaelektrika.ru
• elektrik-sam.info

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства

номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

класс устройства

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

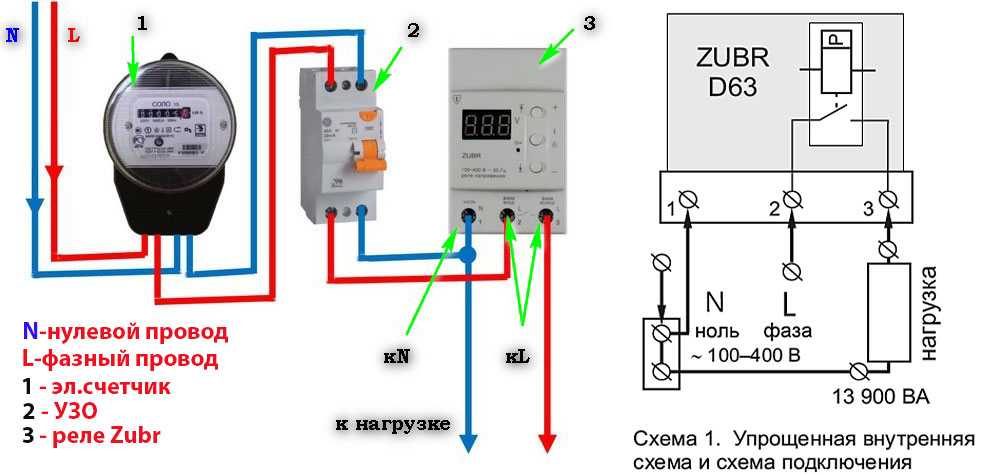

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Монтаж

Ограничитель монтируется непосредственно в электрическом щите. Его установка не представляет особой сложности и с ней может справиться любой электрик, имеющий опыт выполнения других подобных работ.

Выпускаются различные приборы для работы в сетях с одной и тремя фазами и с разными напряжениями и контролируемыми нагрузками. Поэтому необходимо приобрести аппарат, соответствующий проекту. Для подключения ограничителя необходимо ознакомиться с прилагаемой инструкцией.

Прежде всего, необходимо подключить питание к устройству. Оборудование имеет одно или три отверстия, через которые продевается нагрузочные провода. На них контролируется мощность. В этих отверстиях расположены индукционные датчики тока. Однофазные приборы имеют одно отверстие, трехфазные аппараты имеют по три отверстия.

На панели устройства есть выводы, с которых подаются управляющие сигналы на контакторы. Схема подключения достаточно проста для выполнения его своими руками. При монтаже необходимо использовать качественные провода с требуемым сечением и следить за тем, что бы все контакты были надежно закреплены.

Некоторые устройства могут специально оснащаться дополнительными сигнальными контактами, которые необходимы для подключения различных цепей автоматики и сигнализации. Ограничители могут подключаться к персональным компьютерам с помощью интерфейсов RS-232 или RS-485 для установки параметров через персональный компьютер, а не через меню аппарата.

При эксплуатации устройства необходимо следить за частотой срабатывания защиты. Частое выключение может свидетельствовать о наличии короткого замыкания, неисправности электроприборов или сети. При появлении частых срабатываний необходимо провести техническую проверку оборудования и электрической изоляции сети.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Конструкция

Основными деталями многофункционального реле контроля напряжения являются внутреннее реле и варистор, выполняющий основную защитную функцию. Все детали размещаются в прочном пластмассовом корпусе. В его верхней части размещаются входные клеммы L и N для фазного и нулевого проводов. Снизу расположены выходные клеммы под аналогичные выходные проводники. Все клеммы отличаются конструкцией туннельного типа, обеспечивающей высокое качество зажима проводников и кабелей сечением до 35 мм2.

На передней панели размещаются два индикатора. Один из них работает в режимах зеленого и красного цвета, оповещая о состоянии напряжения в сети на данный момент. Зеленый цвет указывает на норму, а красный на аварийную ситуацию. Индикатор со светодиодом желтого цвета сигнализирует о рабочих процессах встроенного реле. Рядом с ними находится тестовая кнопка, с помощью которой управление прибором может осуществляться вручную. С лицевой стороны расположены регуляторы для установки граничных пределов рабочего диапазона напряжения.

Основным управляющим компонентом реле контроля напряжения УЗМ-51М служит микроконтроллер PIC12F683. В нем имеется 6 выходов, а все действия совершаются в реальном времени. Характеристики элементов обеспечивают нормальную работу реле даже при напряжении 440 вольт в течение продолжительного времени. Многие компоненты, расположенные на плате изготовлены в варианте SMD.

Благодаря такому расположению, конструкция отличается высокой механической прочностью. В моделях последних выпусков размеры клемм были увеличены до 9 х 8,2 мм, а во избежание ошибок при монтаже, на них установлены специальные защитные флажки.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.
