Как найти скрытую проводку в стене квартиры прибором и без

Старое жилье

Проверить состояние электропроводки в старом доме или квартире сложнее, особенно если вы только что купили дом и понятия не имеете, как проводилась электропроводка в комнатах. Итак, ревизию электрической сети необходимо проводить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, можно понять, какой кабель используется для скрытой электропроводки: алюминиевый или медный, а также какой участок электропроводки. Также следует сразу же проверить состояние изоляции – если провода старые, то даже малейший изгиб кабеля приведет к тому, что слой изоляции осыплется или треснет. Такие кабели необходимо менять в обязательном порядке.

Сопротивление изоляции правильно было бы проверить мегомметром (так сказать на предмет повреждений и утечки тока). Сопротивление должно быть не менее 0,5 МОм. Но такой прибор есть не у всех, поэтому «для приличия» можно измерить сопротивление хоть мультиметром, хотя нормальным тестом это вряд ли можно назвать.

При низком сопротивлении изоляции возникнут утечки и может сработать УЗО, если вы модернизируете электрический щиток

Не менее важно сразу осмотреть все соединения проводов – не должно быть повреждений и перекрутов, особенно алюминия с медью

При необходимости сразу вместо скрутки соедините провода клеммниками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света

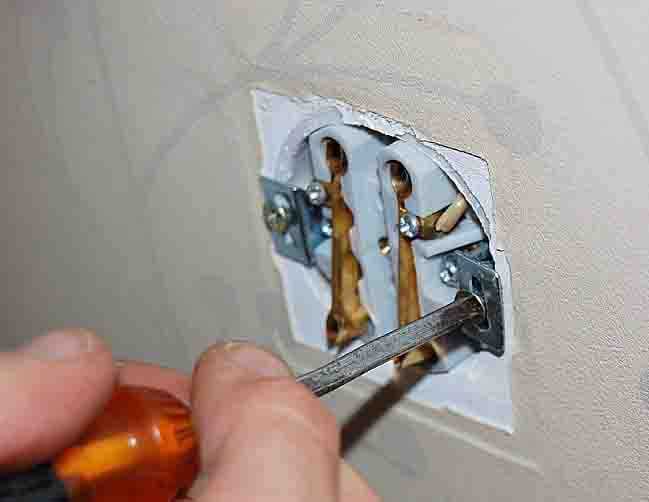

В розетках необходимо осмотреть целостность проводов, изоляцию, а также определить номинал, на который они рассчитаны

Если к розеткам подключены трехжильные провода, важно определить, где фаза, где нейтраль, а где земля. Для этого понадобится мультиметр или индикаторная отвертка, а технологию определения фазы и нуля мы предоставили в соответствующей статье

После того, как вы определили, где находится заземляющий проводник, нужно проверить заземление в розетке. Об этом мы тоже подробно говорили. Еще один очень важный момент – если розетка установлена в металлическую розетку, ее лучше заменить на более современную пластиковую.

Что касается выключателей света, то их нужно разобрать самостоятельно и убедиться, что в разрыв идет фазный провод, а не ноль. Если несчастный электрик раньше подвел зазор до нуля, придется переделывать подключение, так как этот вариант небезопасен – даже при замене лампочки в люстре вас может ударить током.

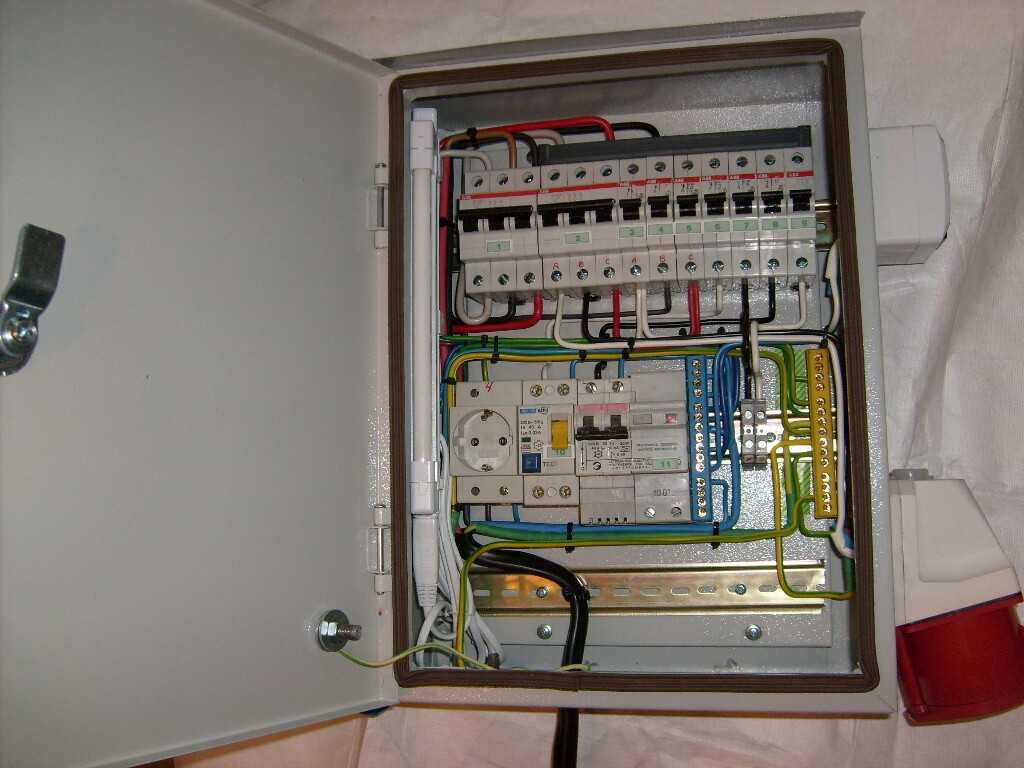

Осмотрите вводной щиток

Он должен быть оснащен современными автоматами, а не пробками, которые использовались в далеком прошлом. Обязательно проверьте, установлено ли на электропроводке в ванной УЗО, которое защитит от поражения электрическим током при пробое изоляции и утечке тока.

При этом обратите внимание, что установка автоматического выключателя защиты от замыканий на землю в двухпроводной линии (система TN-C) запрещена согласно EIC, пункт 1.7.80 (см главу 1.7). Также проверьте качество всех соединений и сечение входного кабеля

Если сечения недостаточно, замените кабель на более подходящий.

Также проверьте качество всех соединений и сечение входного кабеля. Если сечения недостаточно, замените кабель на более подходящий.

Когда все самые важные узлы проанализированы, остается проверить старый провод на нагрузку, как мы описали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но можно подождать некоторое время (например, до ремонта), только не включать сразу много мощных электроприборов.

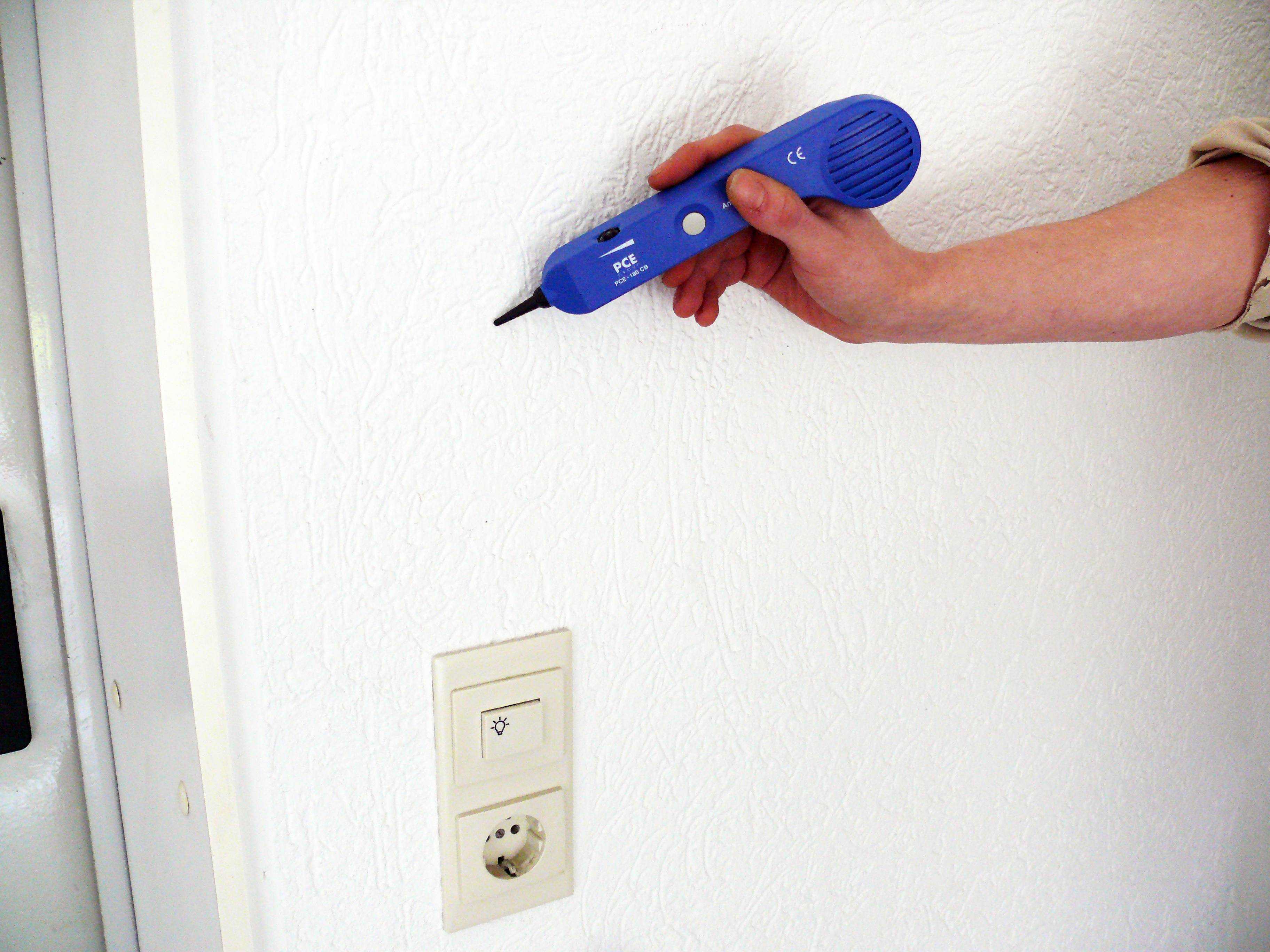

Также следует рассказать о специальном приборе, с помощью которого можно проверить правильность разводки – мегомметре. Это целая технология проверки старой и новой домашней проводки. Как видите, сделать аудит не очень сложно, но займет много времени!

Обратите внимание, что в вашем доме или квартире необходимо проверять состояние электропроводки примерно раз в год. Все, что от вас потребуется, это подкрутить винты на зажимах проводов, а также визуально посмотреть, нет ли прогоревшей изоляции

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

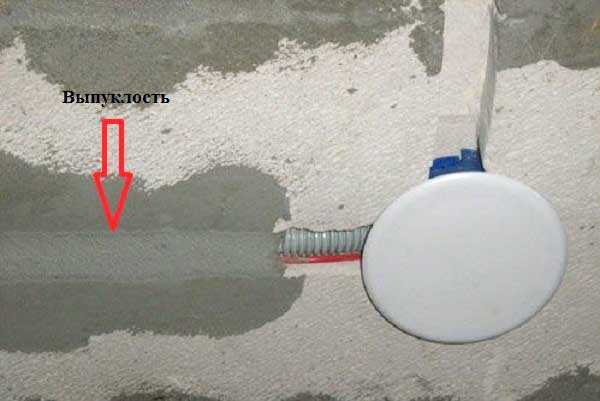

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

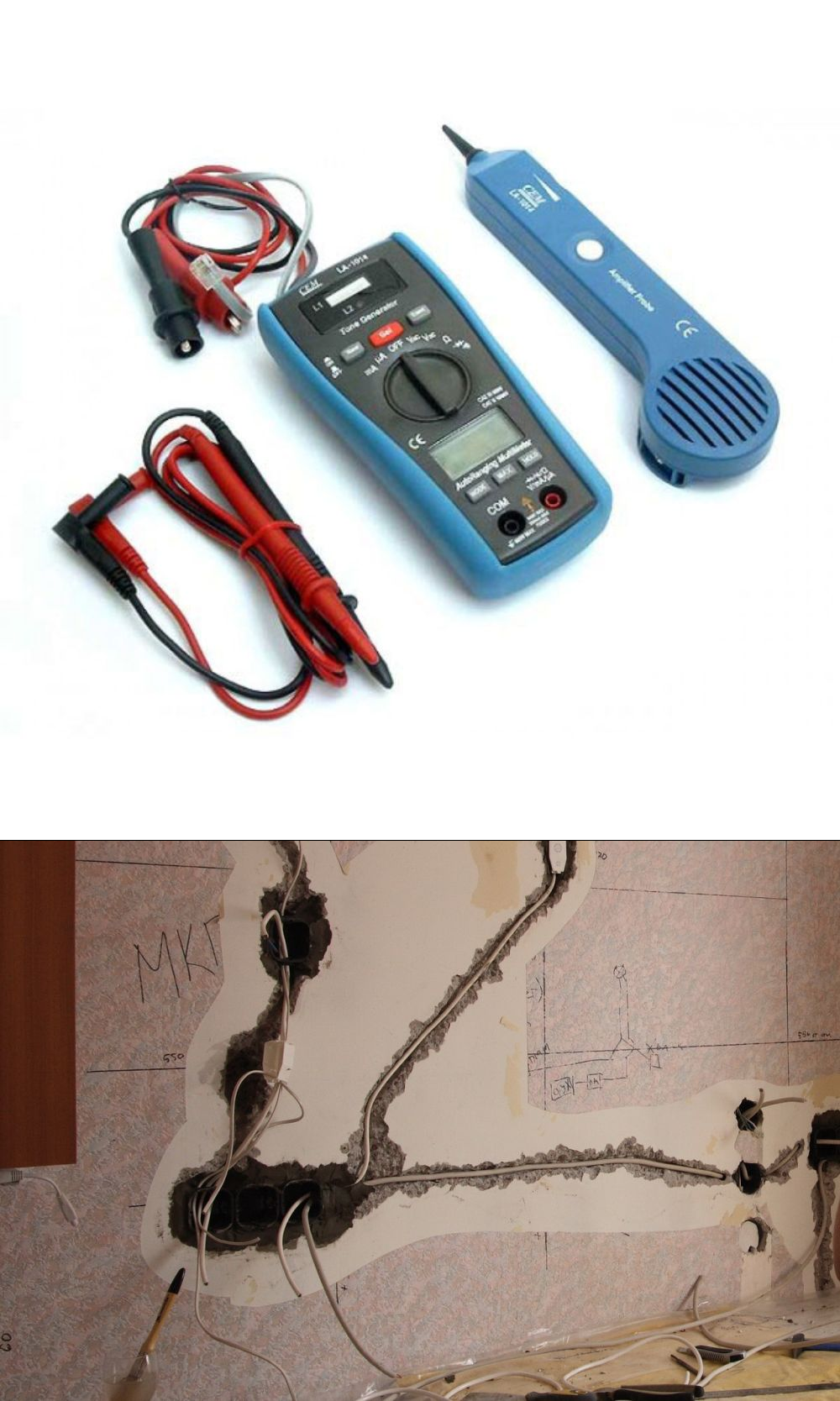

Органы управления мультиметром

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

На фото представлена простейшая прозвонка целостности проводов

С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

A –электрокабель;
B – жилы кабеля;
С – источник питания (батарейка);
D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Это интересно: Нож электрика для выполнения электромонтажных работ — основательный взгляд на вопрос

Как измеряется сопротивление

Порядок проверки состояния изоляционного слоя зависит от типа проверяемого электрического проводника. На начальной стадии выполняются идентичные действия:

Проверяется работоспособность мегаомметра. Понадобится соединить два зажима устройства, и сделать замер. Прибор должен показать ноль. Затем концы проводов измерительного устройства разводятся в сторону, и выполняется замер. Если в результате получится бесконечность, то прибор исправен.
Измерения ведутся со стороны кабельной линии, где установлено переносное заземление. В процессе работы необходимо использовать диэлектрические перчатки.
На другом конце кабельной линии следует развести жилы проводника в стороны. Для обеспечения безопасности людей от поражения электрическим током во время проведения испытания, следует поставить человека для предупреждения об опасности.

На завершающем этапе необходимо сравнить полученные результаты с допустимыми значениями, и составить протокол. В нем отражается последовательность выполненных действий, используемые измерительные средства, температурный режим и заключение о состоянии электрического проводника.

Методика измерения сопротивления изоляции высоковольтных силовых кабелей

Прозвонить высоковольтные проводники необходимо с использованием мегаомметра на 2500 В. Последовательность действий следующая:

Один конец измерительного устройства цепляется к контуру заземления, а второй к фазе «А» кабеля.
Снимается заземляющий проводник с фазы «А», и делается замер на протяжении 60 секунд.
Далее понадобится установить заземление на фазу «А», и снять зажим мегаомметра.
В дальнейшем аналогичные операции проводятся для фаз «В» и «С».

Схема измерения изоляции высоковольтного кабеля

Методика измерения сопротивления изоляции низковольтных силовых кабелей

Для проведения работ потребуется использовать мегаомметр на 1000 В. После выполнения первоначальных пунктов, необходимо приступить к выполнению следующих мероприятий:

Делается измерение сопротивления между фазами кабельной линии, соответственно «А»-«В», «В»-«С» и «А»-«С».
Поочередно проверяется изоляция фаз кабеля относительно нулевого провода (N).
Далее выполняется поочередные измерения между каждой фазой и заземляющим контуром (PE) при проверке пятижильного проводника.
Отсоединяется нулевой провод от нулевой шинки и осуществляется измерение между N и PE.

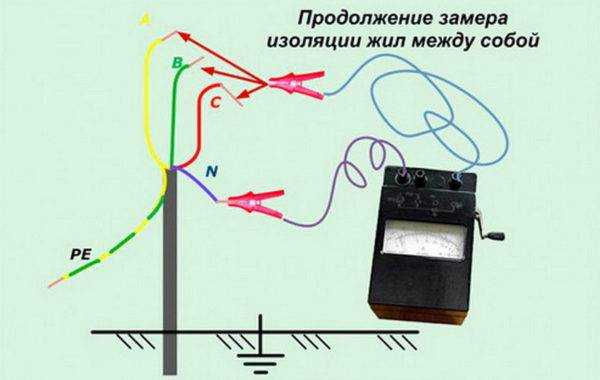

Измерение сопротивления изоляции между жилами кабеля

После каждого испытания следует снимать потенциал посредством установки заземления.

Методика измерения сопротивления изоляции контрольных кабелей

Процесс проверки состояния изоляционного слоя указанной категории токопроводящих жил идентичен предыдущему пункту, за одним исключением. Жилы кабеля, которые не участвуют в проверке, необходимо закоротить и подсоединить к заземляющему контуру.

Проверка электропроводки

Проверка на этапе прокладки

Для начала обратим внимание на потенциальные проблемы, которые могут ожидать мастера-электрика при прокладке новой проводки. Как правило, такая проводка прокладывается по голым стенам (или в специально проделанные штробы), и затем – перекрывается штукатуркой и финишной отделкой. Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Иначе в дальнейшем вас может ожидать неприятный сюрприз: для устранения неполадок с проводами придется вскрывать штукатурку.

На данном этапе возможные источники проблем с электропроводкой можно разделить на две группы:

Ошибки строителей (штукатуров, бетонщиков, отделочников)
Ошибки электрика

И если с первой группой бороться можно только неусыпным надзором, то ошибок электрика можно избежать, тщательно следуя прорисованной схеме проводки при ее прокладке и внимательно проверкой перед началом отделочных работ.

Новая проводка, требующая проверки

Простая проверка новой электропроводки

Итак, мы пришли к моменту, когда проводка проложена. И проложена, вроде, правильно.

Что мы можем сделать на этом этапе, чтобы убедиться в исправности проводки?

Проверяем проводку на наличие короткого замыкания: между нулем, фазой и землей не должно быть контакта. Качество изоляции проводов при высоком напряжении напрямую зависит от качества кабеля, так что если вы не поскупились, и приобрели не самый дешевый вариант – то здесь проблем, как правило, не возникает

Если же вы не уверены в качестве изоляции – можно проверить его с помощью мегаомметра. Как правило, в строительных магазинах такую услугу оказывают при покупке.

Следующий этап проверки – визуальный контроль качества изоляции кабеля. Любые механические повреждения должны быть устранены до того, как кабель будет перекрыт отделкой или штукатуркой.

Если на этом этапе все в порядке, то можно приступать к следующему этапу проверки – прозвонке проводки. Далее мы опишем процедуру прозвонки максимально подробно – по этому алгоритму можно будет проверить как новую проводку, так и проводку в уже жилой квартире.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Разновидности коротких замыканий, их проявления

Электрические сети, распределённые проводкой по стенам дома, бывают однофазными и трёхфазными. Трёхфазные тоже имеют разновидности – четырёхпроводные с нейтральным проводом или трёхпроводные без него. Если нагрузка во всех фазах симметрична, можно использовать только 3 фазных провода. Если же нет – обязательно наличие нейтрального провода.

По последним стандартам, ввод осуществляется по пяти проводникам – к 4 вышеупомянутым добавляется ещё провод заземления. Таким образом, в однофазной сети КЗ в скрытой проводке бывает только одно – между фазой и нулевым проводником. Для 3-фазных сетей бывают разные виды коротких замыканий:

между двумя фазными проводниками; между одной из фаз и нулевой жилой; между фазой и заземлением; между нулевым и заземляющим проводниками.

Теперь можно дать определение короткому замыканию. Это – кратковременный или продолжительный контакт двух токопроводящих проводников, имеющих разные потенциалы. При этом сила тока между замкнутыми жилами возрастает многократно.

Если защитный автомат на электрощите вовремя не сработал – начинается перегрев проводников, приводящий к расплавлению изоляции с её последующим возгоранием. Как следствие – возникновение пожара. Кроме того, могут пострадать подключенные приборы и даже люди, если начнут тушить пожар водой, не отключив электричество.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Для чего ищут скрытую проводку

Обычно поиском проводки занимаются, когда необходимо сделать в стене отверстие. Например, при установке новой мебели или развешивании картин. Немного реже замурованные кабеля ищут во время ремонтных работ, когда необходимо перенести розетки или демонтировать стены. Поэтому следует выделить две распространенные причины, требующие поиска провода:

Простое сверление стены. Для монтажа мебели и предметов интерьера.
Строительные работы. Перенос розеток и выключателей, демонтаж стен.

Поиск проводки при переносе розетки

Если перед бурением стены не отыскать спрятанные под штукатуркой провода, то есть риск их повреждения. Перебитый в толще бетонной стены кабель сулит неудобства и незапланированные финансовые расходы на ремонт. Место повреждения придется вскрывать. То есть брать в руки инструмент и долбить стену, чтобы добраться до поврежденного участка кабеля.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

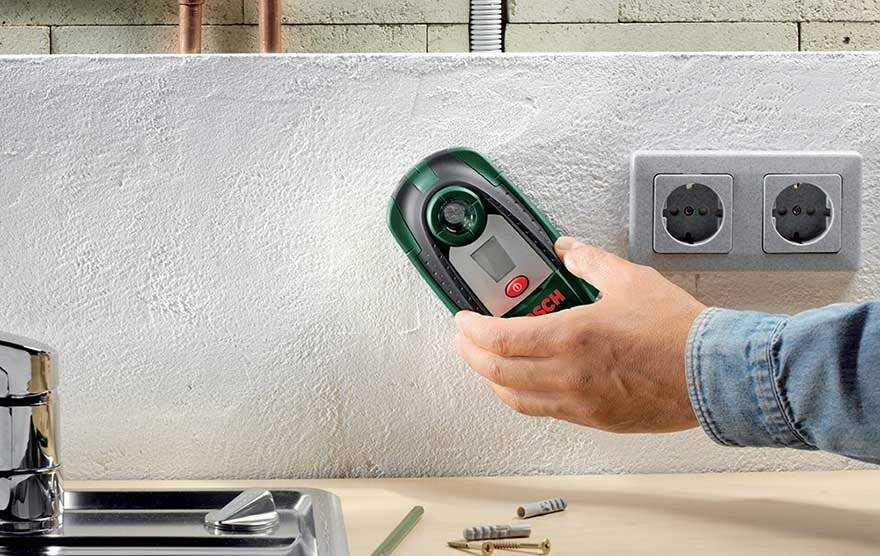

Детектор скрытой проводки — небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.
Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.
Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.
