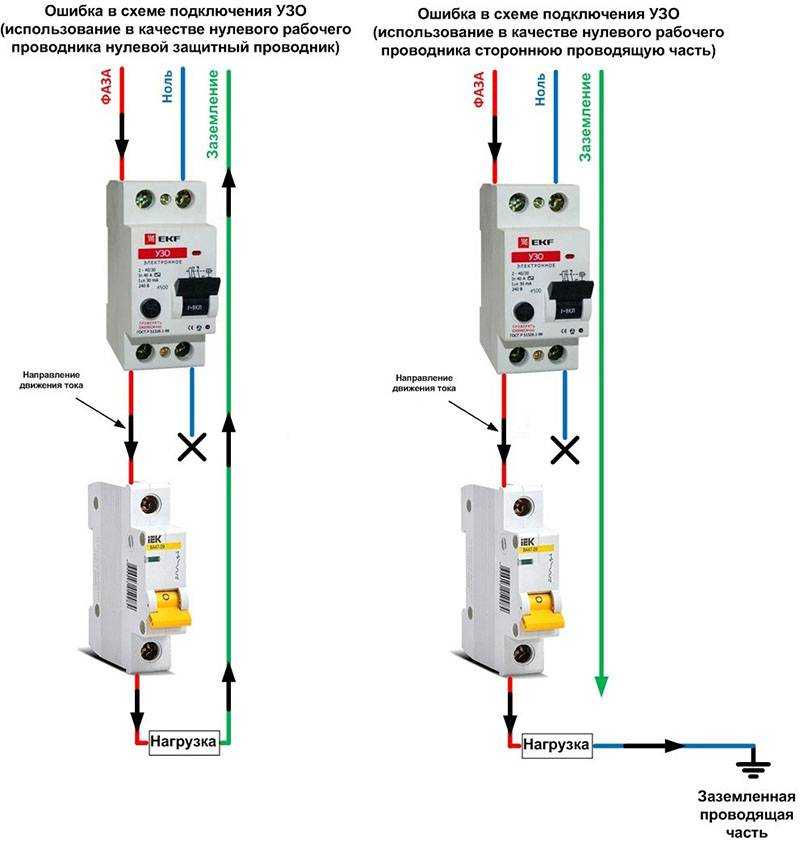

Основные ошибки при подключении узо и дифавтоматов

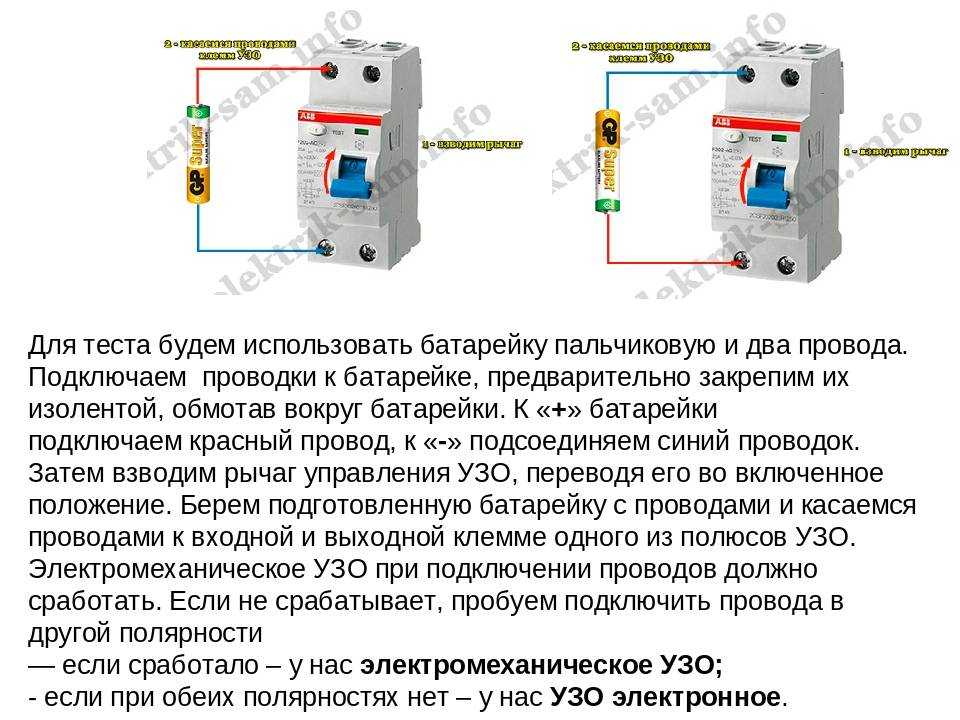

Отключение УЗО

В Сети 220 и 380 Вольт часто устанавливается УЗО — устройство, обеспечивающее отключение цепи при выявлении утечки.

Его принцип состоит в сверки входного и выходного параметра тока. Если данные различаются, УЗО срабатывает и отключает участок. Причины выключения УЗО могут быть следующие:

• вышел из строя элемент кнопки «Тест»;
• поломался рычаг включения УЗО;
• появился ток утечки внутри кожуха УЗО;
• возникла видимость тока утечки в нестандартном оборудовании;
• ошибки в подключении.

В обычном режиме срабатывание УЗО вызвано пробитием напряжения на кожух электроприемника или попаданием человека под напряжение.

Причина третья. Неисправная проводка

Со временем любые инженерные коммуникации приходят в негодность, электрическая проводка не исключение и также может потерять свои эксплуатационные свойства, вызывая впоследствии срабатывание защиты автоматического выключателя.  Здесь уже вступает в работу вторая защитная функция автоматического выключателя – защита от токов короткого замыкания.

Помимо естественного старения, качество электрической сети может существенно ухудшаться в результате неправильной эксплуатации электрокоммуникаций (перегруз и т.п.) или при воздействии внешних факторов, таких как затопление квартиры соседями сверху, пожар и т.п.

Определить неисправность электрической проводки гораздо сложнее, нежели проверка работоспособности электробытовых приборов, но тем не менее выявить причину можно. Последовательность стандартных действий в таком случае может быть следующей:

1. Обесточить электросеть объекта;

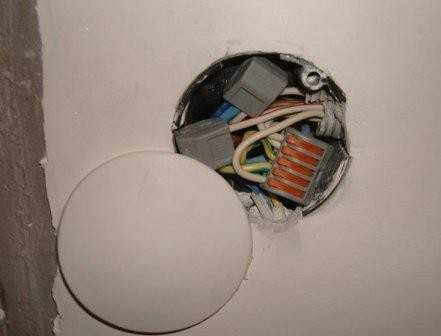

2. Открыть все распределительные коробки в пределах дома и произвести их визуальный осмотр. При наличии расплавленной изоляции или плохого контакта проводников, произвести повторное расключение проводников, в соответствии с электросхемой.
3. Демонтировать поочередно все розетки, выключатели и осветительную аппаратуру и произвести их ревизию. При наличии плохого соединения или оплавления изоляции, выполнить повторное подключение жил, зачистив их предварительно от старого окисла. После чего выполнить монтаж электроаппаратуры в обратной последовательности.

Если же перечисленные действия не дали ощутимого результата, то причина срабатывания защиты – это короткое замыкание электропроводки внутри стен. Выявить место такого замыкания весьма сложно (для этих целей используются дорогостоящие приборы – сигнализаторы короткого замыкания, тепловизоры), ввиду чего в домашних условиях главной целью исполнителя, будет поиск проблемной линии, для дальнейшей ее замены.

Определить такой участок можно при помощи мультиметра или обычной прозвонки, выполнив следующие действия:

1. Обесточьте объект;
2. Переключите мультиметр в режим прозвонки (при замыкании щупов издается звуковой сигнал, сигнализирующий о замыкании цепи);
3. Произведите разсоединение всех проводников в распределительных коробках (для удобства последующего монтажа жилы проводов предварительно рекомендуется промаркировать и составить схему расключений);
4. Все электропотребители следует отключить, а осветительные устройства выкрутить из патронов;
5. Поочередно следует проверить на короткое замыкание все комнаты квартиры. Для чего в распределительной коробке следует проверить все подходящие и отходящие участки (соединяя щупы прибора с проводниками одной трассы). При наличии короткого замыкания (прибор будет сигнализировать звуком) найти «проблемный участок».
6. Выполнив в обратной последовательности все электроподключения в квартире, без звена с коротким замыканием, следует подать напряжение и удостовериться в правильной работе электропроводки.

В последующем пробитый участок проводки следует заменить и ввести его в работу.

Причины отключения дифавтоматов

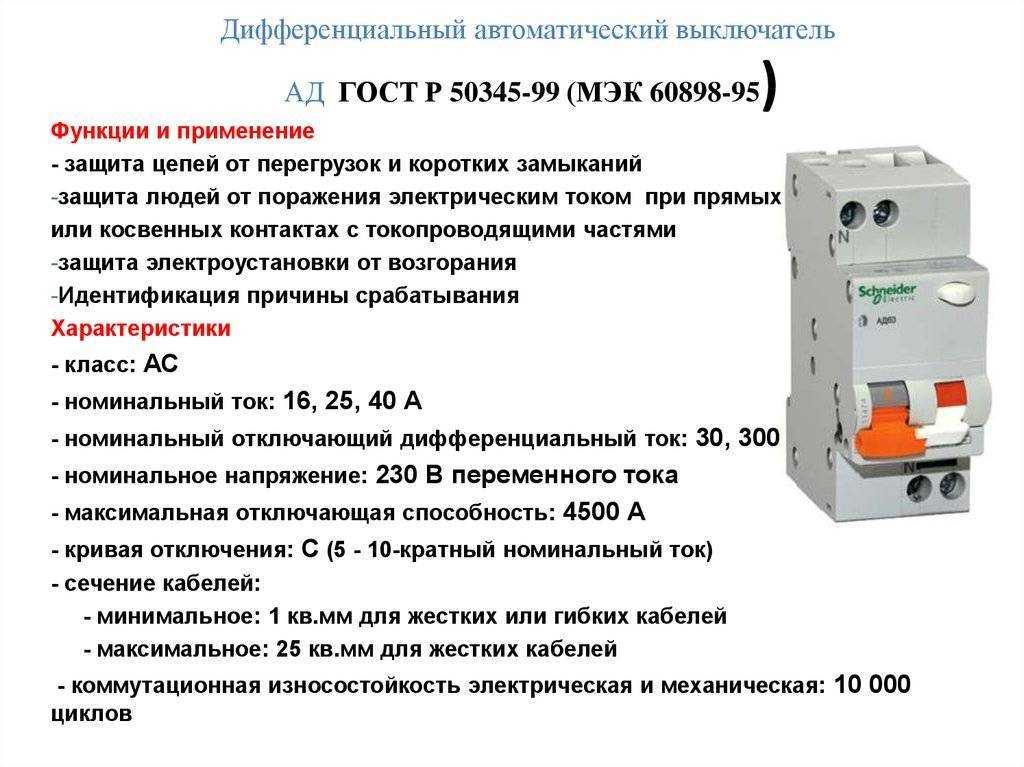

Дифавтомат предназначен для обесточивания сети по тем же причинам, что и обыкновенный в тех случаях, когда произошло короткое замыкание или проводка сильно перегревается. Но так как в его конструкции, помимо расцепителей, присутствует еще и УЗО, то дифавтомат срабатывает также и на ток утечки, потому выявить причины его сработки — дело не такое уж и простое.

Сначала нужно осмотреть размыкатель, при необходимости подтянуть клеммы. Далее проверяется состояние проводки в распредщитке. Касание фазной жилой находящегося под заземлением стального корпуса щитка может служить причиной сработки дифавтоматом, хотя к замыканию привести не может.

При возникновении короткого замыкания дифференциального автомата может возникнуть сильное искрение

Если в щитке не обнаружено каких-либо неисправностей, делаем вывод о том, что в электрической цепи имеется утечка тока. Причинами утечки могут быть:

• неисправность самого прибора;
• замыкание между собой нулевой фазы и жилы защитного заземления;
• сильная грозовая активность, приводящая к выбиванию дифавтомата;
• изношенность изоляции электропроводки, при которой утечка тока происходит сквозь микротрещины даже без перегревания кабеля;
• западание тестовой кнопки;
• неверная установка устройства с нарушением схемы подключения.

Дифавтомат необходимо периодически проверять нажимом кнопки «Тест» при неподключенной нагрузке.

Работоспособный аппарат должен при этом отключиться. Если дифавтомат продолжает функционировать, то это свидетельствует о неисправности защиты. В таком случае прибор подлежит замене.

Поиск и исправление неисправностей

Выбивание при включении новой электропроводки

На впервые подключаемой проводке поиск неисправности следует выполнять с проверки правильности выполнения монтажа.

Дифавтомат сначала включается в режиме тестирования. Если он сработал — значит с самим устройством все в порядке. Дальнейшие действия выполняются в следующей последовательности:

• необходимо удостовериться в отсутствии нагрузки;
• включается автомат и при его выбивании делается вывод о том, что проводники подключены неверно;
• проверяется подключение к контактам N нулевого провода, к клемме L — фазного;
• проверяются низовые контакты автомата на правильность подсоединения кабелей от подлежащей контролю линии;
• делается попытка включения защитного устройства.

Необходимо проверить, из чего выходит провод «нуля». К верхней клемме он подается от нулевой шины. К нижнему контакту «ноль» подключается от линии, он приходит от коробки. Если прибор снова выбило — причину нужно искать в соединениях в распредщите.

Проверка щитка

Чаще всего ошибки, допущенные при монтаже, можно отыскать именно в щитке — ошибочно соединяются «нули» от различных линий либо перепутываются места соединений.

При сработке в распределительном щитке дифавтомата причиной может стать неверное соединение проводов

Такие ошибки обычно допускают специалисты, привыкшие к работе только с выключателями-автоматами, для которых нет разницы, от какой линии подан нулевой кабель, так как сами устройства контролируют ток на фазном кабеле

Для УЗО или автомата дифференциального наоборот, это очень важно, так как реагируют они на разницу в величине токов в фазном и нулевом проводах

После того, как проверена правильность подключения в распределительном щитке, можно включить автомат. Если он снова отключился, то следует убедиться в правильности соединения проводов, отходящих от коробки к розетке — не менее часто перепутывают провод заземления и «ноль». Если все правильно, то автомат должен включиться и начать контроль.

При сомнениях в работоспособности самого дифавтомата, его можно проверить следующим образом. Посредством отвертки-индикатора в розетке находится «ноль», который соединяется с заземлением. Так как без нагрузки по фазному и нулевому проводу никаких токов не проходит, автомат не сработает. При подключении нагрузки даже от лампочки устройство выключится. В проводе нулевом величина тока будет меньше в 2 раза, чем в фазном. Это вызовет сработку электромагнитного расцепителя.

Проверка замыкания

При сработке дифавтомата от короткого замыкания, причина находится проще всего. Прибор, работающий от контролируемой линии, как правило, не работает. Он тоже оснащен предохранителями, которые перегорают, корпус при этом может быть слегка почерневшим, а провода — слегка оплавленными.

При подключении к линии сразу нескольких приборов неисправное устройство следует отключить, а затем снова включить автомат, который сразу же должен приступить к контролю.

При вторичном отключении следует обратить внимание на срок, в течение которого это случилось. Если прибор выключился сразу же, значит, замыкает где-то еще

Выяснение причины срабатывания автомата при коротком замыкании в контролируемой сети

Тогда нагрузку следует отключать постепенно — убрать одного потребителя, включить автомат и ждать его реакцию. Если устройство поставлено на контроль, значит неисправность в отсоединенном приборе. Если контроля нет — отключаем следующий потребитель.

Перегрузка

При не мгновенном отключении автомата при подключении нагрузки, а некоторое время спустя, можно сделать вывод о присутствии токов перегрузки, величины которых не хватает для моментальной сработки.

Срабатывание дифавтомата при перегрузке может произойти из-за подключения слишком мощных потребителей

По этой причине отключение выполняется из-за сработки теплового расцепителя при подключении слишком большого числа мощных приборов.

Причины срабатывания автоматического выключателя

Может быть по крайней мере четыре основных причины, по которым вышибает автомат на электрическом щитке квартиры или дома. Ниже мы разберем эти ситуации по отдельности и рассмотрим способы устранения неполадок.

Причина №1 — перегрузка в домашней сети

Когда наблюдается перегрузка электрической цепи, то чаще всего выбивает вводной автомат, хотя это не обязательный показатель – все зависит от количества ампер на входном (основном) автомате и предохранительных устройств других цепей квартирной (домашней) электроустановки. Например, если вышибает 16 A автомат на входе, значит, остальные устройства имеют либо больший, либо одинаковый ампераж. Когда одинаковое количество ампер на всех автоматах, то защита работает неоднозначно, особенно при перегрузке, но, скорее всего, сработает более старый по сроку эксплуатации автомат.

Если выбивает вводный автомат, когда вы пытаетесь использовать в домашней сети электросварку, то в этом нет ничего удивительного – прибор попросту выполняет свою работу. Такая же ситуация может возникнуть, когда одновременно включены несколько бытовых электроприборов, например, бойлер, стиральная машина-автомат, духовка и т.п. По сути, AB защищает проводку от перегрева, но при этом он не понимает, действительно ли жилы нагрелись до такой степени, что это грозит оплавлением изоляции. Возможен такой вариант, что ваша домашняя разводка способна выдержать гораздо больше нагрузки, но у автомата этот показатель ограничен 16-ю амперами.

Это говорит о том, что необходимо заменить автоматы, как минимум, на 20-амперные и тогда проблема с перегрузкой будет решена. Но есть ли необходимость менять всю защиту, которая установлена в вашем электрическом щитке? Конечно, нет. В первую очередь, это касается вводного (общего) автомата, для которого 16 A оказалось недостаточно. Кроме него следует поменять AB на группу розеток, к которым обычно подключают мощные бытовые приборы. Таких цепей может быть две или три, так что менять защитное устройство нужно на каждую из них.

Причина №2 – неисправность бытовых приборов

Вырубает вводный автомат в щитке в тех случаях, когда вы подключаете в сеть неисправные бытовые приборы. При этом может возникнуть неоднозначная ситуация, например, включили электрочайник или утюг, и в первые несколько секунд или даже минут все хорошо, но потом срабатывает защита. Вы выключаете этот прибор и все опять нормально, а при его подключении наблюдается все та же картина короткого замыкания в замедленном действии, но это только видимость, так как медленного КЗ не бывает. Так что же происходит, перегрузка сети или все-таки КЗ?

В нагревательных бытовых приборах может быть неисправной проводка, то есть изоляция на жилах от постоянного движения (утюг, фен) или перегрева разрушается. Получается, что короткое замыкание происходит не сразу, а лишь тогда, когда вы двигаете проводом или жилы чуть-чуть расширились от нагрева. Проблематичность такой ситуации в том, что жилы у шнура на электроприборе витые и КЗ может произойти от прикосновения одного волоска. При этом на щитке вырубает автоматы, но сам волосок обгорает и замыкание исчезает само по себе. То есть, если вы включите этот прибор заново – ничего не произойдет.

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Что нельзя делать, если автомат отключается

Если вырубило пробки, не стоит самостоятельно лезть в щиток, необходимо разобраться в причине

Не стоит самостоятельно лезть в электрощиток, если выбило пробки в квартире. Необходимо разобраться в причинах. Если света нет во всем подъезде или в соседних домах, скорее всего, возникла проблема на подстанции. Все бытовые приборы нужно отключить от розеток, чтобы они не перегорели при восстановлении энергоснабжения в случае скачка напряжения.

Когда проблема касается только одной квартиры, нужно открыть открыть щиток и посмотреть, какая из пробок сработала. Белая кнопка будет выступать из корпуса на несколько мм. При нажатии на нее предохранитель включается.

На площадках новостроек устанавливают современные защитные автоматы. Если педали устройства опущены вниз, значит, пробки выбиты. Чтобы восстановить электричество в квартире, достаточно перевести рычаг в верхнее положение.

Иногда люди считают нормой постоянные отключения электричества и не задумываются об износе автоматического выключателя. Рано или поздно происходит прикипание кнопки, устройство перестает функционировать в правильном режиме. Из-за превышения напряжения возникает аварийная ситуация, которая в большинстве случаев приводит к пожару.

Коротит электропроводка

Еще одной причиной, почему часто выбивает АВ, является короткое замыкание в проводке. Фаза в каком-то месте прикасается к нулю, в результате чего происходит КЗ и автомат выполняет свою вторую защитную функцию – защиту от короткого замыкания. Если все потребители отключены от сети, а срабатывание происходит, нужно полностью проверить проводку. Дело это занимает довольно много времени и, помимо этого, нужно быть внимательным, чтобы найти неисправность.

В первую очередь Вы должны разобрать все розетки и выключатели света, проверить качество подключений жил к клеммам. Если провода болтаются, винтики нужно подтянуть. После розеток переходите к распределительным коробкам. Убедитесь, что соединение проводов в распределительных коробках качественное, нет оголенных участков, которые могут коротить. После коробок нужно переходить к светильникам. Очень часто начинающие электрики забывают проверить люстры, если автомат выбивает без нагрузки. Технология проверки аналогична розеткам – проверяете надежность соединений.

В самую последнюю очередь нужно проверить проводку, которая в большинстве домов и квартире скрытая (в стене). Лучше всего в этом случае использовать специальный прибор, которым можно быстро и точно найти КЗ. Однако в домашних условиях вряд ли у кого-то он найдется, поэтому выйти из положения можно с помощью мультиметра. О том, как определить короткое замыкание в проводке, используя тестер, мы рассказывали в соответствующей статье. Если и это не помогло, рекомендуем вызвать мастера, который с помощью тепловизора или же других приспособлений найдет короткое замыкание и устранит его.

Шаг №4 – Неисправный автомат

А что делать, если автомат не включается даже со всеми отключенными приборами и освещением в квартире? Здесь могут быть два варианта:

короткое замыкание в эл.проводке

сломался механизм выключателя

Некоторые дешевые китайские модели (обычно желтой раскраски), служат буквально до первого серьезного КЗ. Фактически выключатель играет роль “пробок”.

Один раз сработал и все, больше вы его не включите, потому что у него что-то сломалось внутри механизма. Чтобы это выяснить придется откинуть отходящий провод от клеммы и попытаться включить автомат без эл.проводки.

Для этого индикаторной отверткой проверяете откуда приходит напряжение, сверху или снизу. А оно может приходить как на верхнюю клемму, так и на нижнюю!

Все зависит от монтажника, который собирал щиток. Откручиваете отходящий провод и вытаскиваете его из автомата.

После чего вновь пробуете его включить. Если включился – у вас короткое замыкание в проводке. Если нет – меняйте автоматический выключатель на другой.

Еще одна беда дешевых аппаратов защиты – быстрый износ биметаллической пластины. Из-за перегрева она быстро меняет свою первоначальную форму (изгиб) и будет срабатывать при гораздо меньших токах, на которые изначально рассчитана.

То есть, автомат на 16А будет уже отключаться при токах 12-13А, а то и меньше.

Отключение автоматического выключателя по причине его неисправности

Помимо вышерассмотренных аварийных режимов, которые имеют место при эксплуатации квартирной электрики, возможно также отключение автомата в щитке по причине его неисправности. Делать вывод о том, что автоматический выключатель неисправен можно лишь только в том случае, если вы убедились в том, что нет причин для его отключения.

Автомат может отключаться по причине наличия конструктивных неисправностей (брака). Например, его номинальные характеристики, в частности номинальный ток нагрузки может не соответствовать значению, указанному на аппарате. Например, автоматический выключатель имеет номинальный ток 32 А, но он отключается при токе не более 20 А. При этом корпус аппарата нагрет, что свидетельствует о причине срабатывания теплового расцепителя. Если разница между номинальным током и током нагрузки, при котором происходит отключение автомата, небольшая, то это не является признаком неисправности данного электрического аппарата, так как фактические параметры автоматического выключателя зависят от температуры окружающей среды, класса аппарата,

Возможно также срабатывание автомата по причине некачественного контакта в месте подключения проводов к выключателю. Ослабленный контакт приводит к нагреву контактной пластины автоматического выключателя и соответственно самого электрического аппарата и ускорению срабатывания теплового расцепителя.

Необходимо произвести осмотр автоматического выключателя. Оплавление корпуса автоматического выключателя в месте подключения провода, а также изоляции подключенного провода свидетельствует о том, что причиной отключения аппарата стал его перегрев из-за некачественного контактного соединения.

Возможно, корпус еще не успел оплавиться, поэтому необходимо попробовать корпус на предмет его нагрева и также проверить надежность контактного соединения проводников.

Что делать в данном случае? Если корпус автоматического выключателя сильно оплавлен, то высока вероятность того, что он будет работать некорректно. Поэтому он подлежит замене в обязательном порядке.

Если оплавление корпуса незначительное и не привело к его деформации, то необходимо произвести подтяжку контактных соединений, при необходимости заново подключить жилу провода (кабеля).

Если нагрузка бытовых электроприборов больше, чем номинальный ток автомата, то прежде чем ставить автомат на больший номинальный ток, необходимо убедиться в том, что электропроводка сможет выдержать нагрузку, которая будет протекать по ней в случае установки нового защитного аппарата. Если сечение кабеля или провода электропроводки не рассчитано на номинальный ток установленного аппарата, то это в скором времени приведет к повреждению линии электропроводки.

Также важным критерием нагрузочной способности электропроводки является ее техническое состояние. В случае , установка автоматического выключателя на больший номинальный ток не рекомендуется, так как надежность электропроводки значительно снижается.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще

Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

{SOURCE}

Если причина короткое замыкание

Этот вид неисправности, при котором выбивает автомат при включении, тоже не редкий. Короткое замыкание может возникнуть в старой электропроводке и сырых стенах, в электроприборах и освещении. Если эта неисправность возникла в электроприборах, то найти ее можно поочередным включением бытовой техники в розетку.

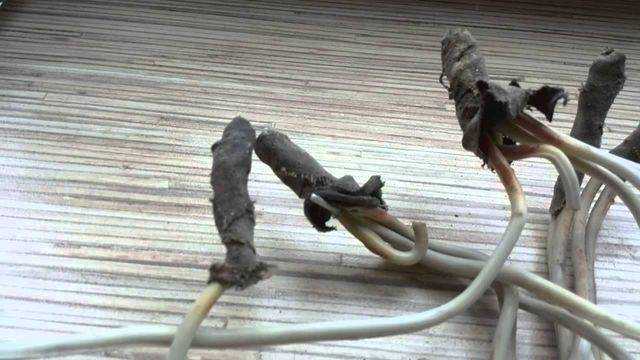

Короткое замыкание бытовой техники определяется по запаху горелой изоляции, пластика, его оплавлении и при появлении сажи. Короткое замыкание также может произойти в розетках при ослаблении контактов или в патронах ламп освещения, распределительных коробках.
