Опрессовка трубопровода: порядок проведения и меры безопасности

Документы для опрессовки

Для проведения опрессовки системы требуется иметь план, который рассматривается и подписывается главным инженером компании, которая поставляет тепло. В этом документе определяется в какой последовательности будет проводится проверка, а также, что должны делать сотрудники во время процесса. Также после всех проверок должен составляться акт опрессовки, в котором описано:

• какой способ проверки был использован;
• проект, по которому устанавливалась система отопления;
• дата выполнения тестов, адрес места проведения и ФИО тех людей, которые подписывают этот акт;
• какими способами убирались протечки или неполадки в контуре;
• результат проведения теста;
• наличие мест, нарушающих герметичность системы и образования конденсата на арматуре или трубах.

После всех проверок акт следует проверить на наличие ошибок или неточностей, после чего подписать. Также есть график промывки и опрессовки системы отопления, образец которого можно увидеть ниже.

График опрессовки Источник yolatec1.ru

Инструменты, используемые для опрессовки

Прочность и плотность водяного отопления испытываются с помощью нагнетающего устройства. Этот аппарат выполнен в виде насоса, который подключается к патрубку системы с помощью шланга высокого давления и обратного клапана. При выборе устройства следует учитывать следующие параметры:

• Производительность.
• Давление.
• Напряжение, к которому могут подключаться модели электрического типа.

Для выполнения работ небольшого объема можно воспользоваться ручным опрессовщиком отопительной системы, который оснащен гидравлическим цилиндром.

Частные коттеджи оборудуются системами с рабочим давлением в 2 атмосферы, поэтому для опрессовки достаточно давления сети водоснабжения. Контур заполняют водой из крана водопроводной системы и контролируют показания установленных манометров.

Что необходимо для проведения опрессовки

Для начала необходимо создать комиссию по поверке всех приборов. Поверять необходимо оборудование, применяемое при проведении опрессовочных работ и все бытовые счетчики и системы. Перед проверкой составляется пакет заполняемой документации.  В ходе проведения операции все ее детали фиксируются в актах.

Необходима проверка утепления водопровода и тепломагистрали. Если утепление устарело и потеряло свои свойства его необходимо заменить. Так же не стоит забывать про утепление наружных коммуникаций.

Операция по опрессовке требует присутствия членов энергосберегающей организации. Весь персонал, принимающий участие в работах, должен быть проинструктирован о правилах безопасности и расписаться в соответствующем журнале.

Давление в системе не нужно поднимать выше 45 кг/см2. Нагнетание давления проводится при помощи компрессора. Перед этим необходимо поверить всю запорную арматуру и провести демонтаж с промывкой, самых засоренных мест системы.

Как сделать?

Схема проведения работ проводится по определённой схеме.

• Правила подразумевают обязательный слив теплоносителя. Если проверяется не вся система, а определенный участок, то он изолируется от остальной системы при помощи специальных отсечек или запорной арматуры.
• Контуры проверяемой системы должны быть заполнены холодной водой, при этом заполнение обязательно проводить через нижний патрубок. Если этот этап пройдет правильно, то при заполнении воздух выйдет из системы.
• Когда трубы полностью наполнятся водой, к ним нужно присоединение ручной компрессор или электронасос. При помощи агрегата в контуре поднимается давление, параметры которого должны соответствовать рабочей схеме.

• Опрессовывают систему при наличии давления и жидкости внутри. При этом производится визуальный осмотр узлов. После первоначального осмотра давление постепенно повышается до значения, при котором обычно проводятся испытания. Обычно оно в 1,5 раза больше рабочего. При этом нужно обязательно зафиксировать значения, выдаваемые контролером (манометром).
• В состоянии испытательного давления система удерживается около 10 минут. Этого времени достаточно, чтобы осмотреть все части проверяемых узлов. Проверяемая система подлежит ремонту, если в узлах соединений деталей наблюдаются запотевания или выявлены протечки. Если этого не наблюдается, а показания прибора остаются в одной точке, значит, система проверена успешно.

В отдельных случаях опрессовка проводится воздухом. Необходимость в этом появляется, когда контуры невозможно заполнить водой или испытания проводятся при минусовых температурах, ведь если в этих условиях трубопроводы заполнить водой, она может просто замерзнуть. Герметичность системы при данном методе легко проверить по показаниям манометра.

Опрессовка отопления многоквартирного дома проводится подрядными организациями. Владельцам квартир полезно знать, какие работы включает этот процесс. Обычно они проводятся с завершением подачи тепла в квартиры. Как правило, перед проведением работ эксплуатирующие организации аккумулируют сообщения о проблемных участках.

Среди жалоб жильцов частые замечания касаются таких моментов, как:

• недостаточно высокая температура в квартирах;
• подтеки теплоносителя;
• разница в температуре в комнатах;
• многое другое.

По информации, которая есть в наличии, неполадки исправляются в первую очередь.

Мероприятия, связанные с опрессовкой, могут быть следующими:

• промывка стояков в тех квартирах, откуда поступала информация о недостаточности температуры;
• проверка запорной арматуры там, где сообщалось о подтеках;
• проверка теплоизоляторов на уличных трубах и устранение повреждений;
• проверяются общедомовые системы на герметичность и течи;
• при необходимости специалисты производят замену сальников, прокладок, задвижек.

Все эти действия называются подготовительными мероприятиями. После их завершения начинается этап опрессовки. Принципы и методы работ аналогичны тем, что проводятся для систем частного дома. Исключением является лишь период выдержки, который в случае с многоквартирным домом составляет не 10 минут, а 30 минут. Ну и, соответственно, давление в систему подается большее – около 10 атмосфер.

В каких случаях нужна операция

• Накануне 1 запуска инфраструктуры в эксплуатацию;
• После исправления труб или смены какого-то из комплектующих;
• После продолжительной остановки (характерный пример – опрессовывание обогрева вслед летнего периода);
• Если предположена плановая ревизия состояния структуры. К примеру, систематической инспекции подлежит дренаж из полимерных труб для аудита их целостности;
• Вдобавок процедуру нужно выполнять после промывания трубовода, в особенности, когда для этого применялись враждебные химреагенты, которые могут подорвать стенки труботрассы и фурнитуры. Это же имеет отношение к прочищению дренажа, поскольку во время процедуры могут нарушаться части сочленений труб;

Особенности и ограничения пневматической опрессовки

Пневматическое испытание труб путём опрессовки воздухом представляет определённую опасность, что связано со значительным количеством энергии, накопленной в сжатом газе. Разрыв трубы может привести к взрывному выбросу этой энергии. По этой причине при пневматическом тестировании испытательное давление принимают обычно всего на 10% выше, чем расчётного в трубопроводной магистрали.

Для безопасности пневматической опрессовки необходимы следующие два предварительных условия:

• Разгрузочное устройство адекватного размера;
• Промежуточное удержание значений испытательного давления в пределах 150…180 кПа, с визуальным осмотром всех соединений.

Только затем  компрессию постепенно доводят до нормативных значений.

Пневмоопрессовка производится взамен гидравлической в зимнее время года, когда существует  опасность замерзания воды или масла. Её применение ограничено повышенными эксплуатационными расходами на эксплуатацию насосно-компрессорных установок.

Особенности монтажа полипропиленовых труб

От правильного монтажа зависит то, как будет работать трубопровод, и, соответственно, ошибки при монтажных работах могут привести к повышению давления в трубе.

Уже на этапе планирования и приобретения материалов важно правильно выбрать нужный вид труб в зависимости от того, какое давление будет в магистрали, даже не профессионал, не имея большого опыта в строительстве сможет разобраться, какие трубы ему подойдут, если внимательно изучит маркировку изделий и подберет те комплектующие, которые ему необходимы. Промышленностью выпускаются трубы различных видов, рассчитанные на работу в разном температурном режиме и с различным давлением:

Промышленностью выпускаются трубы различных видов, рассчитанные на работу в разном температурном режиме и с различным давлением:

1. PPH (гомополимер) – предназначены для низконапорных систем холодного водоснабжения, дренажных и технологических трубопроводов.
2. PPB (блоксополимер) – применяются в системах водоснабжения, водоотведения, при устройстве теплых полов, для изготовления ударопрочных труб и фитингов.
3. PPR (статический сополимер) – используются при монтаже систем теплоснабжения.

Кроме того, свойства полипропиленовых труб зависят от конструктивного исполнения. Для расширения области использования их изготавливают:

• Однослойными (имеют большой коэффициент линейного расширения, рассчитаны на умеренные величины температуры и давления).
• Многослойными (армированы стекловолокном или фольгой, используются в системах с высокими значениями давления и температуры).

При монтаже важно обращать внимания на температуру окружающей среды и при сварке не перегревать трубу, иначе она может изменить размер, что чревато протечками

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.

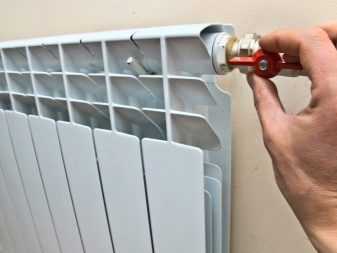

3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Цель и порядок испытаний

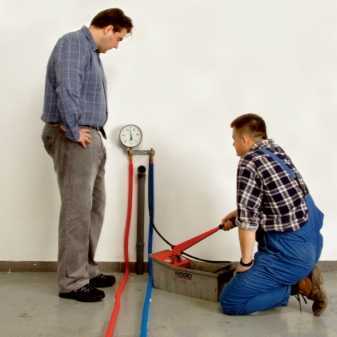

ручной насос для гидравлических испытаний Гидравлические испытания систем водоснабжения и водоотведения проводятся для проверки герметичности, надежности водопровода и обнаружения бракованных деталей. Тестирование назначают перед сдачей в эксплуатацию вновь сооруженной сети или после реконструкции (капитального ремонта). Все обнаруженные дефекты тут же исправляются, а тесты повторяются до получения удовлетворительного результата. Испытания проводятся дважды: сначала предварительные, после них окончательные.

На первом этапе в водопровод под давлением нагнетается вода, напор должен в полтора раза превышать рабочий. Назначаются предварительные гидравлические испытания трубопроводов водоснабжения при полном доступе к наземным и подземным частям магистрали, до монтажа сантехнических приборов.

Перед окончательным этапом гидравлических испытаний водоснабжения подземные участки закрываются, все монтажные работы на отрезке завершают, но сантехнические приборы пока не устанавливают. Выходы прикрываются заглушками. Во время гидравлических испытаний холодного водоснабжения напор в магистралях повышают в 1,3 раза по сравнению с рабочим.

• Гидравлические испытания пластиковых трубопроводов водоснабжения разрешено проводить спустя сутки по окончанию монтажа, при плюсовой температуре;
• Чтобы провести гидравлические испытания водосливов в доме, трубы полностью наполняют водой до верха стояков. Предварительно визуально исследуют состояние труб и исправляют заметные недочеты. Если полностью заполненная система водосливов не протекает в течение 20 минут, а вода держится на отмеченном уровне — система успешно прошла испытание.

Промывка систем отопления

Накопление ила, накипи в трубах и батареях отопления снижают качество обогрева — всего 1 мм накипи уменьшает теплоотдачу прибора на 15%. Для нормализации температуры в доме придется повысить теплоотдачу котла, а это дополнительные расходы на топливо и трудозатраты. Накипь по своей сути теплоизолятор. Ее теплопроводность в 40 раз ниже металлического состава. Поэтому даже тонкий слой приводит к уменьшению отдачи жара теплоносителем. Накипь агрессивна. Она вступает во взаимодействие с металлом и приводит к повышенной коррозии. Агрессивность накипи за несколько лет создает свищи, разъедает сварные швы.

В многоквартирном доме

В многоквартирном доме промывку делают химическим раствором, чтобы удалить накипь

Гидропневматическим методом промывки системы отопления постоянно пользуются работники коммунальных служб. При соблюдении технологии это эффективный способ.

Принцип работ прост — сначала вода сбрасывается, затем подается обратно в отопительную систему насосами. Под действием потока теплоносителя отслаиваются чешуйки накипи и выходят вместе с водой при сливе.

Пошаговая последовательность:

1. Перед работой перекрываются все краны.
2. Торцевые футорки отопительных батарей откручиваются с помощью спецключа.
3. Кран обратки закрывается.
4. Подключается воздушный насос к вентилю, расположенному после задвижки.
5. Сбрасывается обратка.
6. Нагнетается в пневматику давление свыше 6 атм.
7. Открывается вентиль, к которому подключено пневматическое оборудование.
8. По очереди перекрываются стояки. Одновременно до 10 штук — это сделает процедуру промывки эффективной.

Следующий шаг — перевод системы на сбрасывание в противоположном направлении:

1. Закрывается сброс, перекрывается подключенный к аппарату вентиль, отключается пневматика.
2. Задвигается открытая задвижка, после чего открывается подобная на обратке.
3. Сбрасывается вода — пневмонасос подключается через вентиль в обратном направлении, открывается вентиль, включается пневматика. Жидкость потечет в реверсном направлении.

В частном доме

Промывка в частном доме необходима, если используется простая вода с солями жесткости

Промывку в частном доме сложно сделать своими руками, но реально, почитав инструкции. Производится двумя способами:

1. Проточный способ. Прочистка от шлаков и отложений этим способом заключается в полном заполнении теплоносителем всех приборов при оставленном открытым вентиле воздухоотвода. После заполнения вентиль закрывается. Одновременно с подачей сжатого воздуха открывается отверстие слива. Водно-воздушная смесь продолжает подаваться до появления чистой воды. Количество промывочной жидкости в 3—5 раз больше рабочего значения. Поэтому заранее приготовьте сливные емкости или спуск в канализацию.
2. Промывка с заполнением. Система заполняется при закрытых вентилях. Подается воздух под давлением на срок 5—10 мин. во входной патрубок, выпускной при этом закрыт. После окончания подачи сжатого воздуха промывка сливается вместе с грязью и накипью.

Объем подаваемой жидкости и воздуха рассчитывается индивидуально. Неправильный расчет приведет к многочисленным порывам труб, а не к промывке.

В частных домах проверяются коллекторы, запирающая арматура, котлы, бойлеры, стыки соединения с приборами, электронасосы циркуляции, теплые полы.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

Стоимость

Стоимость опрессовки зависит от нескольких факторов:

• протяженность (внутренний объем) системы;
• возраст системы и состояние входящих в ее состав элементов (количество ржавчины и грязе-солевого налета);
• тип используемого оборудования.

Цены у различных исполнителей даже в пределах одного города могут отличаться в 2 – 3 раза. Дешевле всего берут за свои услуги частные бригады и мастера.

В среднем за промывку и опрессовку отопительной системы здания площадью 400 кв. м (двухэтажное) исполнители берут от 7 до 15 тыс. руб. Как показала практика, при умении торговаться можно договориться о выполнении этого объема работ за 4 – 5 тыс. руб. Работа будет выполнена за 1 – 2 дня.

Та же работа в здании на 5 тыс. кв. м (5 этажей) будет стоить от 30 до 80 тыс. руб.

Некоторые исполнители указывают цены в пересчете на единицу объема (150 – 250 руб./куб. м) или времени (500 – 1000 руб./час).

Если вы хотите установить умывальник самостоятельно, обязательно позаботьтесь о подключении гидрозатвора. Гидрозатвор для канализации: разновидности, назначение и особенности монтажа.

О разновидностях антисептиков для выгребных ям вы узнаете в этом обзоре.

Как и чем можно делать опрессовку

Чтобы проверка водоснабжения была выполнена качественно и с соблюдением необходимых нормативов, важно использовать специализированное оборудование и инструменты. Чаще всего для нагнетания давления применяется опрессовщик – насосное оборудование, используемое только для диагностики инженерных комплексов

Выбирая подходящую модель, нужно ориентироваться на показатели производительности, тип управления, конструктивные особенности.

В зависимости от вида механизма, производящего нагнетание давления, различают мембранные, поршневые и пластинчато-роторные насосы. Если производится опрессовка небольшого водопровода, например, в квартире, достаточно маломощной модели, закачивающей в трубы до 3 литров в минуту. Чаще всего это оборудование имеет ручное управление. Для масштабных комплексов необходимо выбирать устройства с более высокой производительностью, они могут работать от двигателя внутреннего сгорания или электропривода.

Покупать опрессовщик для проведения проверок раз в год или реже нерационально. В этом случае его может заменить циркуляционный насос, позаимствованный из системы отопления

Важно помнить, что на любое нагнетающее оборудование необходимо установить обратный клапан, который защитит от возвратного движения рабочей среды

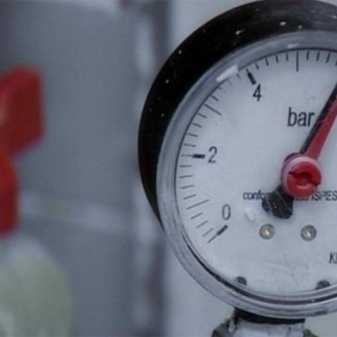

Контроль параметров системы, которую нужно опрессовывать, осуществляется по показаниям манометра. Поэтому его обязательно нужно врезать в трубопровод на участке проведения тестирований сразу после отсечной арматуры.

Отвечая на вопрос, как наилучшим образом опрессовать систему водоснабжения, стоит выделить два основных метода: гидравлический и пневматический. Они в целом сходны по технологии реализации, но отличаются используемой рабочей средой.

Вода

Наиболее распространённый способ, направленный в основном на проверку прочности элементов инженерного комплекса, их способности противостоять резким скачкам давления. Это особенно актуально для российских централизованных сетей, в которых гидроудары не редкость. Определяя давление, под которым будет поступать вода, исходят из его максимальных рабочих показателей для данного участка. Затем это значение увеличивается в 1,5 раза.

Комплекс считается успешно прошедшим проверку, если в течение 10 минут воздействия нагнетаемой средой показатели на манометре изменились не более чем на 0,05 МПа (0,5 кгс/кв.см). Кроме того, необходимо тщательно проверить все стыки, швы, арматуру на наличие капель.

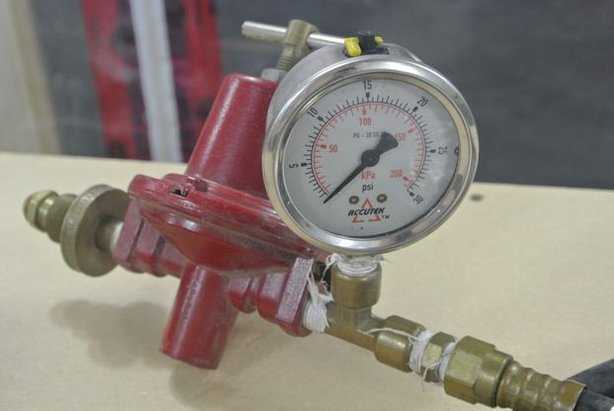

Воздух

Пневматический или манометрический метод предназначен для проверки плотности системы, т.е. степени герметичности, отсутствия протечек. Так как выявить слабые места в данном случае сложнее, чем с жидкостью, соединения предварительно протираются мыльным раствором.

Какое давление опрессовки водопровода воздухом

Чтобы все работы по диагностике комплекса были проведены безопасно и правильно, необходимо придерживаться чёткого регламента. Сначала среда закачивается в трубопровод до достижения значения 0,15 МПа (1,5 кгс/кв.см) на манометре. На слух или визуально с применением мыльного раствора выявляются возможные дефекты. Если они были обнаружены, давление необходимо сразу снизить до уровня атмосферного. После устранения неполадок, газ снова нагнетается в систему на этот раз до 0,1 МПа (1 кгс/кв.см), где держится в течение 5 минут.

Опрессовка по инструкции водопровода воздухом считается выполненной, если отклонения в показаниях в начале и конце испытаний составляют 0,01 МПа (0,1 кгс/кв.см) и меньше.

Как и чем можно делать опрессовку

Чтобы проверка водоснабжения была выполнена качественно и с соблюдением необходимых нормативов, важно использовать специализированное оборудование и инструменты. Чаще всего для нагнетания давления применяется опрессовщик – насосное оборудование, используемое только для диагностики инженерных комплексов. Выбирая подходящую модель, нужно ориентироваться на показатели производительности, тип управления, конструктивные особенности

Выбирая подходящую модель, нужно ориентироваться на показатели производительности, тип управления, конструктивные особенности.

В зависимости от вида механизма, производящего нагнетание давления, различают мембранные, поршневые и пластинчато-роторные насосы. Если производится опрессовка небольшого водопровода, например, в квартире, достаточно маломощной модели, закачивающей в трубы до 3 литров в минуту. Чаще всего это оборудование имеет ручное управление. Для масштабных комплексов необходимо выбирать устройства с более высокой производительностью, они могут работать от двигателя внутреннего сгорания или электропривода.

Покупать опрессовщик для проведения проверок раз в год или реже нерационально. В этом случае его может заменить циркуляционный насос, позаимствованный из системы отопления

Важно помнить, что на любое нагнетающее оборудование необходимо установить обратный клапан, который защитит от возвратного движения рабочей среды

Контроль параметров системы, которую нужно опрессовывать, осуществляется по показаниям манометра. Поэтому его обязательно нужно врезать в трубопровод на участке проведения тестирований сразу после отсечной арматуры.

Отвечая на вопрос, как наилучшим образом опрессовать систему водоснабжения, стоит выделить два основных метода: гидравлический и пневматический. Они в целом сходны по технологии реализации, но отличаются используемой рабочей средой.

Вода

Наиболее распространённый способ, направленный в основном на проверку прочности элементов инженерного комплекса, их способности противостоять резким скачкам давления. Это особенно актуально для российских централизованных сетей, в которых гидроудары не редкость. Определяя давление, под которым будет поступать вода, исходят из его максимальных рабочих показателей для данного участка. Затем это значение увеличивается в 1,5 раза.

Комплекс считается успешно прошедшим проверку, если в течение 10 минут воздействия нагнетаемой средой показатели на манометре изменились не более чем на 0,05 МПа (0,5 кгс/кв.см). Кроме того, необходимо тщательно проверить все стыки, швы, арматуру на наличие капель.

Воздух

Пневматический или манометрический метод предназначен для проверки плотности системы, т.е. степени герметичности, отсутствия протечек. Так как выявить слабые места в данном случае сложнее, чем с жидкостью, соединения предварительно протираются мыльным раствором.

Какое давление опрессовки водопровода воздухом

Чтобы все работы по диагностике комплекса были проведены безопасно и правильно, необходимо придерживаться чёткого регламента. Сначала среда закачивается в трубопровод до достижения значения 0,15 МПа (1,5 кгс/кв.см) на манометре. На слух или визуально с применением мыльного раствора выявляются возможные дефекты. Если они были обнаружены, давление необходимо сразу снизить до уровня атмосферного. После устранения неполадок, газ снова нагнетается в систему на этот раз до 0,1 МПа (1 кгс/кв.см), где держится в течение 5 минут.

Опрессовка по инструкции водопровода воздухом считается выполненной, если отклонения в показаниях в начале и конце испытаний составляют 0,01 МПа (0,1 кгс/кв.см) и меньше.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Какой нужен инструмент для испытаний?

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

Смотреть галерею

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм. Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара

Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.
