Особенности проведения гидравлических испытаний систем водоснабжения

2.Испытание трубопроводов на прочность и герметичность

Испытание трубопровода выполнять согласно СНиП 3.05.04-85*. Трубопровод испытывать на прочность и герметичность, как правило  гидравлическим способом. Испытательное давление на прочность — 0,8МПа. Величина испытательного давления на герметичность 1,0МПа. Испытание на прочность и герметичность выполняется в этапа:

• предварительное испытание на прочность и герметичность — выполняется после засыпки пазух с подбивкой грунта на половину вертикального диаметра и присыпкой труб в соответствии с требованиями СНиП 3.02.01-87 с оставленными открытыми для осмотра стыковыми соединениями:
• приемочное испытание на прочность и герметичность — производится после полной засыпки трубопровода.

Испытание на прочность и герметичность производятся до установки гидрантов, вантузов, предохранительных клапанов, вместо которых на время испытания следует устанавливать фланцевые заглушки.

Величину испытательного давления для предварительного и приемочного испытания на прочность определяют проектом с учетом требования СНиП 2.04.02-84.

Величина испытательного давления на герметичность равно расчетному давлению в трубопроводе плюс ΔР (определяется по табл.4 СНиП3.05.04-85)

Примечание: Если на объекте отсутствует вода для испытания, можно испытывать пневматическим способом согласно п.7.1 СНиП 3.05.04-85*.

Для измерения объема воды, подкачиваемой в трубопровод и выпускаемой из него при проведении испытания, следует применять мерные бачки или счетчики холодной воды (водомеры) по ГОСТ 6019-83, аттестованные в установленном порядке.

Заполнение испытываемого трубопровода водой должно производиться с интенсивностью не более 4 – 5 м3/ч для трубопроводов диаметром до 400мм.

Примечание: Для диаметров 400мм-600мм с интенсивностью 6-10 м3/ч, для диаметров 700-1000мм с интенсивностью 10-15 м3/ч, для диаметров более 1100мм с интенсивностью 15-20м3/ч.

При заполнении трубопровода водой воздух должен быть удален через открытые краны и задвижки.

Приемочное гидравлическое испытание напорного трубопровода допускается начинать после засыпки его грунтом в соответствии с требованиями СНиП 3.02.01-87 и заполнения водой с целью водонасыщения.

Примечание: Для стальных трубопроводов выдержка с целью водонасыщения не производится.

Трубопровод предварительное испытание выдержал, если в нем не появилось разрывов фасонных частей и труб, не появилось нарушений чеканки соединений стыковых, не обнаружено утечек воды.

Примечание: В процессе предварительного испытания водопровода падение давления для стальных труб не допускается.

Напорный трубопровод признается выдержавшим предварительное и приемочное гидравлическое испытания на герметичность, если величина расхода подкаченной воды не превышает величины не более 0,28л/мин на 1 км стальной трубы Д=100мм.

Слив промывной воды выполнить в дождевую канализацию.

Монтаж и гидравлические испытания трубопроводов производить согласно СНиП3.05.04-85.

ППР согласовать с 5 РЭВС МГУП МВК.

Водопровод в доме. Особенности монтажа

Эффективность водопровода в доме зависит также от метода сборки труб. Как правило монтаж водопроводных систем осуществляют двумя способами:

• Система делителей — как вы можете легко догадаться, наиболее важную роль в этой системе играют разделители. Главная линия связана с этим, и это тогда распределяет воду к последующим линиям, приводящим ко всем пунктам приема. Трубы в этой системе укладываются в защитные рукава, в стяжку пола — мы можем выбрать либо гибкие (без соединений), либо жесткие трубы. В случае многоэтажного дома на каждом этаже установлен отдельный коллектор;
• Тройная система — в этом случае трубы прокладываются последовательно. Далее трубы отводятся от горизонтального воздуховода, который ведет к точкам водозабора. Они связаны с использованием тройников, описанных ранее. Трубы в защитных рукавах прокладываются в настенных бороздах.

Независимо от выбранной системы, перед началом обустройства водопровода в доме, следует составить подробный план размещения труб. Благодаря такому решению вы сможете избежать любых структурных ошибок. С другой стороны, знание расположения труб уменьшит вероятность будущего их повреждения.

Испытания систем отопления

Гидравлические испытания отопительных коммуникаций производятся непосредственно после их установки. Наполнение коммуникации водой выполняется снизу вверх. Это способствует спокойному выводу воздуха из системы

Важно знать, что наполнение системы водой не должно происходить слишком быстро, иначе могут возникнуть воздушные пробки

Проверки отопительных коммуникаций выполняются с учётом СНиП и предполагают задействование следующих показателей давления:

• стандартное, рабочее давление, составляющее 100 кПа;
• проверочное давление со значением 300 кПа.

Важным моментом считается то, что испытание трубопроводов теплосетей должно производиться при отстыкованном котле. Также необходимо заранее отсоединить расширительный бак. Проверочные мероприятия, направленные на выявление и устранение дефектов в системах отопления, не проводятся в зимний период. Если теплосеть нормально функционировала в течение 3 месяцев — ее эксплуатация может производиться без гидравлических проверок. Проверка закрытого отопительного трубопровода выполняется до засыпки траншеи, а также до монтажа теплоизоляционного материала.

Согласно со строительными нормами и правилами, после проведения всех этапов испытаний, теплосеть промывают и устанавливают в её нижней точке специальный соединительный элемент — муфту (с сечением от 60 до 80 мм). Через эту муфту производится удаление жидкости из системы. Промывка отопительной коммуникации выполняется несколько раз холодной водой.

Определение дополнительного объёма воды

После выполнения проверки на герметичность, как правило, следует расчёт дополнительного объёма жидкости в системе. Этот процесс проходит в такой последовательности:

1. Уровень давления в конструкции снова увеличивают за счёт подкачки жидкости из измерительного бачка. Показатель давления должен быть таким же, как и при гидравлической проверке, то есть превышать стандартные показатели в 1,25–1,5 раза.
2. Время, когда закончилась проверка на герметичность, необходимо запомнить.
3. На третьем этапе производится замер конечного уровня воды в измерительном бачке.
4. Далее определяется временной отрезок, который заняла проверка коммуникации (в минутах).
5. Расчет объёма жидкости, подкачанной из измерительного бачка (для 1 случая).
6. Высчитывание разницу между подкачанной и удалённой из трубопровода жидкости (для 2 случая).
7. Вычисление фактической траты дополнительно закачанной жидкости по формуле: qn=Q/(Tk-Tn).

СИСТЕМЫ ОТОПЛЕНИЯ И ТЕПЛОСНАБЖЕНИЯ

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

4.7. Манометрические испытания систем отопления и теплоснабжения следует производить в последовательности, указанной в п. 4.5.

4.8. Системы панельного отопления должны быть испытаны, как правило, гидростатическим методом.

Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.

Гидростатическое испытание систем панельного отопления должно производиться (до заделки монтажных окон) давлением 1 МПа (10кгс/см2) в течение 15 мин, при этом падение давлении допускается не более 0,01 МПа (0,1 кгс/см2).

Для систем панельного отопления, совмещенных с отопительными приборами, величина пробного давления не должна превышать предельного пробного давления для установленных в системе отопительных приборов.

Величина пробного давления систем панельного отопления, паровых систем отопления и теплоснабжения при манометрических испытаниях должна составлять 0,1 МПа (1 кгс/см2). Продолжительность испытания – 5 мин. Падение давления должно быть не более 0,01 МПа (0,1 кгс/см2).

4.9. Паровые системы отопления и теплоснабжения с рабочим давлением до 0,07 МПа (0,7 кгс/см2) должны испытываться гидростатическим методом давлением, равным 0,25 МПа (2,5 кгс/см2) в нижней точке системы; системы с рабочим давлением более 0,07 МПа (0,7 кгс/см2) – гидростатическим давлением, равным рабочему давлению плюс 0,1 МПа (1 кгс/см2), но не менее 0,3 МПа (3 кгс/см2) в верхней точке системы.

Система признается выдержавшей испытание давлением, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах.

Системы парового отопления и теплоснабжения после гидростатических или манометрических испытаний должны быть проверены путем пуска пара с рабочим давлением системы. При этом утечки пара не допускаются.

4.10. Тепловое испытание систем отопления и теплоснабжения при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 333 К (60 °С). При этом все отопительные приборы должны прогреваться равномерно.

При отсутствии в теплое время года источников теплоты тепловое испытание систем отопления должно быть произведено по подключении к источнику теплоты.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 323 К (50 °С), и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

Каким давлением испытывают водопровод

Гидравлические испытания проводятся в соответствии со СНиП. После их окончания составляется акт, указывающий на работоспособность системы.

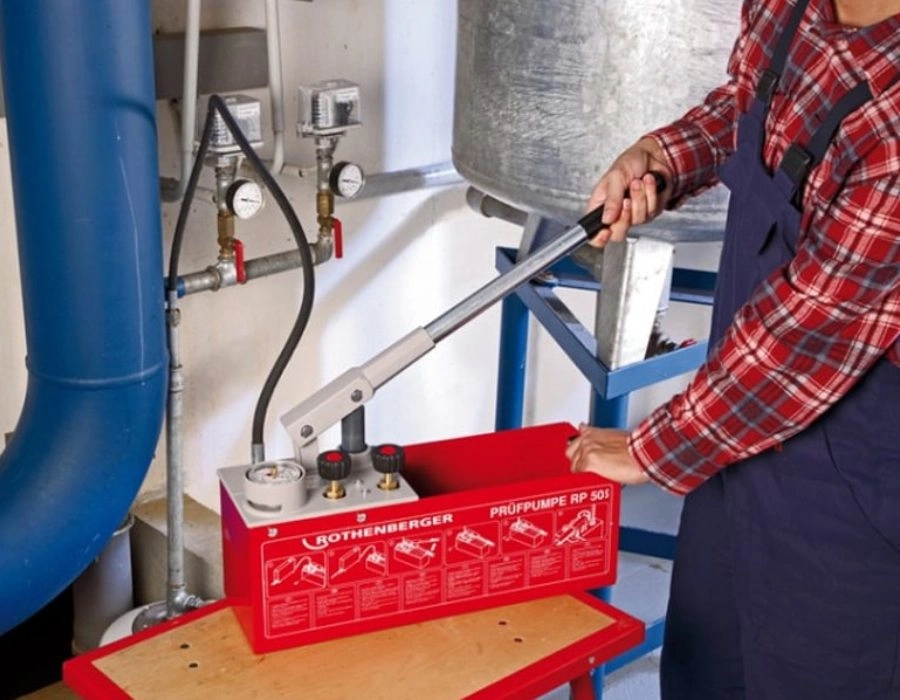

Ручной опрессовщик для испытания трубопроводов

Они выполняются на разных этапах эксплуатации коммуникаций. Параметры проверки вычисляются для каждой системы отдельно, в зависимости от ее типа.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:

• после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
• после завершения установочных работ трубопровода;
• во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

Гидравлические испытания выявляют ненадежные соединения

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния

Пока проходит испытание, возле трубопровода не должно находиться никого.

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.

Параметры гидравлических испытаний

При проведении проверки качества трубопровода необходимо определить показатели следующих параметров работ:

1. Давления.
2. Температуры.
3. Времени выдержки.

Нижняя граница проверочного давления вычисляется по следующей формуле: Ph = KhP. Верхняя граница не должна превышать сумму общих мембранных и изгибных напряжений, которая достигнет 1,7 Th. Формула расшифровывается так:

• Р – расчетное давление, параметры которого предоставлены изготовителем, или рабочее давление, если испытания осуществляются после монтажа;
• Th – номинальное напряжение, которое допускается при температуре испытаний Th;
• T – допускаемое напряжение при расчетной температуре T;
• Kh – условный коэффициент, принимающий разное значение для разных объектов. При проверке трубопроводов он равен 1,25.

Температура воды не должна опускаться ниже 5˚С и не подыматься выше 40˚С. Исключением являются лишь те случаи, когда температура гидро компонента указана в технических условиях исследуемого объекта. Как бы там ни было, температура воздуха при проведении проверки не должна опускаться ниже тех же 5˚С.

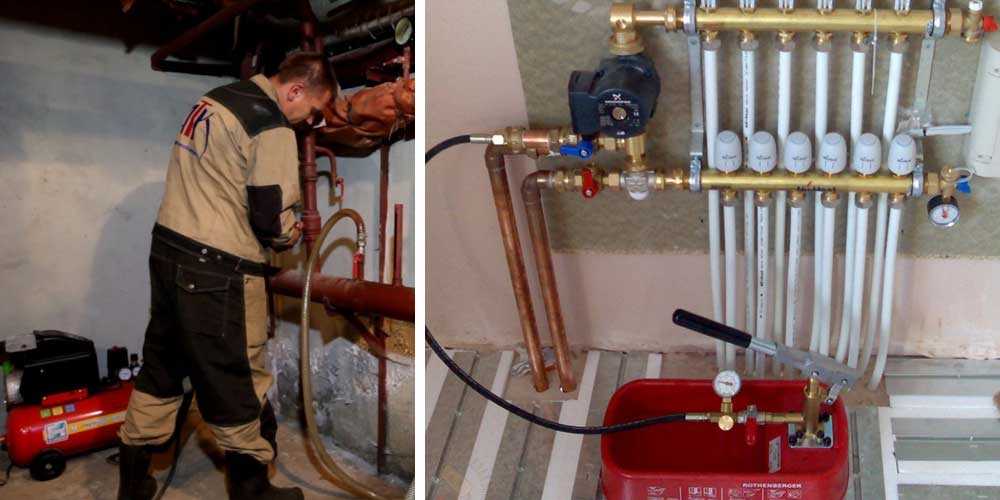

Воздушный компрессор для опрессовки систем водоснабжения или отопления

Время выдержки должно быть указанно в проектной документации на объект. Оно не должно быть меньше 5 мин. Если точные параметры не предусмотрены, то время выдержки рассчитывается, исходя их толщины стенок трубопровода. Например, при толщине до 50 мм, проверка под давлением длиться не менее 10 мин, при толщине свыше 100 мм – не менее 30 мин.

Испытания пожарных гидрантов и магистралей водоснабжения

Гидрант – оборудование, отвечающее за быстроту устранения пожарных воспламенений, поэтому оно должно всегда находиться в рабочем состоянии. задача пожарных гидрантов – обеспечить оптимальное количество воды для борьбы с пожаром на его начальном этапе.

Для чего проводят гидравлические испытания?

Во время гидравлических испытаний определяется прочность и герметичность конструкции, также определяется её объём. Подобные проверки проходят все виды трубопроводов на разных эксплуатационных этапах.

Существует три варианта, когда гидравлические проверки выполняются в обязательном порядке, независимо от направленности коммуникации:

• в процессе производства труб в обязательном порядке проводится проверка на качество. Также соответствующие испытания проходят прочие комплектующие к трубопроводам;
• после монтажа трубопроводной конструкции также проводят соответствующие испытания, проверяя коммуникацию на работоспособность;
• испытание трубопроводов также производится во время эксплуатации в профилактических целях.

Такие испытания способны выявить определённые несоответствия труб или комплектующих к ним со стандартами качества, прописанными в законах. Проведение проверочных мероприятий является необходимым пунктом эксплуатации оборудования, работающего под давлением.

Как правило, процедура проверки включает в себя несколько важных пунктов. Для гидравлического испытания создают экстремальные условия, чтобы точно определить надёжность трубопроводной магистрали. Проверочное давление в таком случае может быть больше обычного в 1,25–1,5 раза.

Экзамен для системы внутренней канализации

Проверка правильности монтажа системы внутренней канализации и экзаменовка проводятся перед началом работ по внутренней отделке. Тестирование проводится методом пролива. Участки сети – трубопроводы, проложенные в подпольных каналах или в земле, испытываются наливанием воды до того же уровня, что и половина первого этажа. Все участки внутреннего ТП тестируют до того, как они будут закрыты в процесс последующих работ.

Состав системы внутренней канализации

В состав сети внутренней канализации входят следующие объекты: сантехнические приборы (ванны, мойки, душевые поддоны, унитазы и подключаемая бытовая техника, из которой осуществляется слив воды в канализационную сеть и т.д.), запорная арматура, канализационные стояки, трубопроводы, соединяющие санитарно технические устройства со стояками.

Визуальная проверка элементов сети внутренней канализации

Все элементы внутренней канализационной сети должны быть выполнены из качественных деталей и правильно состыкованы. Все сантехнические устройства должны быть подключены к ТП посредством сифонов. Трубы — идти под уклоном в сторону стояка. Раструбы соединительных элементов (муфт это не касается) должны раскрываться навстречу водному потоку, присоединение к трубопроводу допускается под углом до 45 градусов. Диаметр труб вдоль магистрали по ходу потока может увеличиваться, но никак не уменьшаться. Фановая труба должна иметь диаметр не меньший, чем стояк, а стояк – быть строго вертикальным. Все сантехнические устройства, врезки и соединения должны находиться на местах, указанных в проекте и на оговоренной нормами высоте. Проверка всех этих условий – часть проверки внутренней канализации.

Если все эти требования соблюдены, проверяется, есть ли в магистрали строительный мусор. Если мусор имеется, трубопровод необходимо прочистить.

Испытание трубопровода проливкой

Поскольку внутренняя канализация самотёчная, то есть безнапорная, проверяется прочность труб и герметичность всех соединений проливом. Делается это просто. Проверяемый участок «лежака» (часть основного ТП) отгораживается при помощи заглушек, устанавливаемых в ревизиях, от остальной сети и через патрубки сантехнических устройств заполняется водой. Согласно СНиП испытания считаются правильными, если в наполнении участвовало 75% сантехнических устройств, подключенных к этому участку. Если за 10-15 минут (с момента наполнения) соединения тестируемого участка не дали течь, экзамен считается успешно пройденным. Однако, для проведения тестирования методом пролива необходима температура воздуха не ниже 5⁰С. Если это условие не выполняется или нет воды, проводится пневматическая проверка.

Пневматический экзамен

Это проверка соединений нагнетанием в сеть сжатого воздуха. Для полимерных труб давление составляет 0,05 МПа. Оно поддерживается в ТП в течение 15 минут. В это время осматриваются все соединения. Для контроля на соединения деталей наносится мыльная эмульсия. При прохождении сквозь неё выходящие пузырьки воздуха становятся видимыми. Также можно определить выхождение воздуха по звуку. Если утечек не наблюдается, система считается выдержавшей тестирование.

Заполнение первой части акта

Перед выполнением тестирования (опрессовки) готового водопроводного трубопровода необходимо запастись бланком акта, в который будут внесены все важные данные. Акт является официальным документом из приложения 1 СНиП 3.05.04-85. Название документа звучит как «Акт о проведении приёмочного гидравлического испытания напорного трубопровода на прочность и герметичность».

Самая первая информация, которую нужно занести в документ, это — город, в котором проводятся тестировочные работы и дата проведения мероприятия. Ниже будет указан перечень членов комиссии, которые проведут тестирование внутренней/наружной системы водопроводного трубопровода.

В комиссию, как правило, должны входить:

• Представитель организации, которая проводила монтаж всей коммуникации;
• Представитель от службы технического надзора заказчика;
• Лицо, представляющее эксплуатационную организацию.

Причём прописывать стоит и организацию, которую представляет член комиссии, и его должность в ней, и фамилию с инициалами.

Ниже в обязательном порядке необходимо указать подробную информацию об испытуемом объекте. То есть вписать его полное название (можно взять из проектной документации), указать номера пикетов, имеющихся на границах объекта, общую длину водопроводного трубопровода и его диаметр, а также материал, из которого смонтирована коммуникация и сделаны стыки труб.

На этом «шапка» официального документа считается полностью заполненной.

Особенности гидравлических испытаний

Проверочное давление нагнетается в трубопровод медленно и плавно, чтобы не вызвать гидроудар или не создать другую аварийную ситуацию. Показатели давления, как уже было сказано выше, превышают стандартные эксплуатационные нормы.

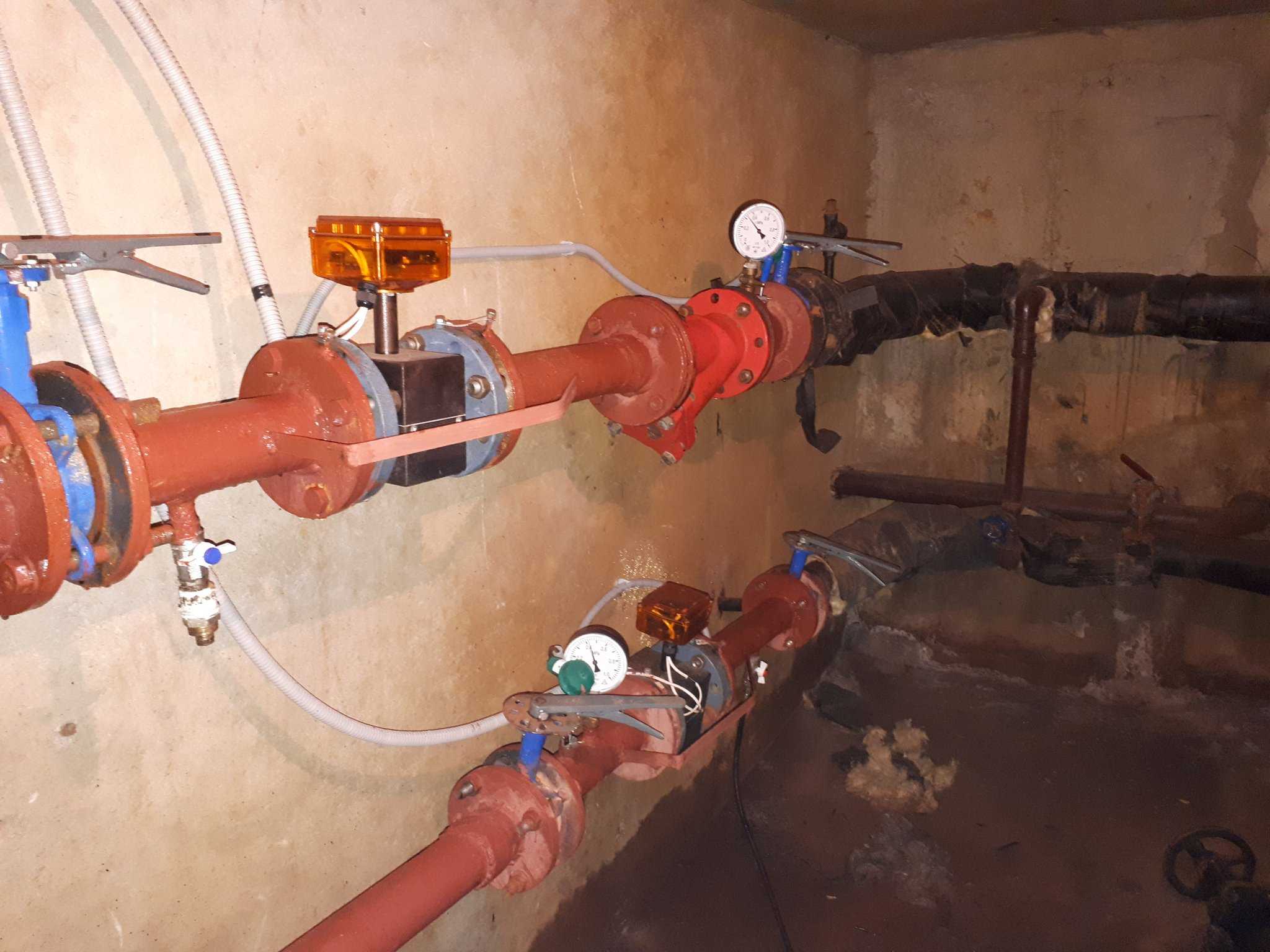

Оборудование для испытаний комплектуется приборами, позволяющими контролировать давление в системе

Сила подачи жидкости фиксируется на измерительных приборах (манометрах), поэтому можно осуществлять контроль и регулировать процесс. По СНиП, подача жидкости сопровождается скоплением газа в разных точках коммуникации. Это очень важный момент, который необходимо контролировать, чтобы избежать непредвиденных ситуаций.

После наполнения трубопроводной конструкции водой оборудование находится под повышенным, проверочным давлением. Этот период называют временем выдержки.

По окончании выдержки производится работа по снижению давления до обычных показателей. Во время проверки запрещается находиться кому-либо в непосредственной близости от испытуемого трубопровода. Рабочий персонал располагается в безопасном месте.

Когда гидравлическое испытание проведено, производится осмотр коммуникации на наличие повреждений и оценка полученной информации в соответствии со СНиП.

Последовательность проведения работ

Мероприятия по гидравлической проверке выполняются в определённой последовательности. Рассмотрим основные этапы этого процесса:

1. Очистка трубопроводной сети.
2. Монтаж кранов, заглушек и измерительного оборудования (манометров).
3. Подключение воды и гидравлического пресса.
4. Наполнение коммуникации водой до нужного уровня.
5. Проверка трубопроводной конструкции на наличие повреждений (деформированные места отмечаются).
6. Ремонт проблемных участков.
7. Выполнение повторной проверки.
8. Отключение от трубопровода и удаление жидкости из системы.
9. Демонтаж кранов, заглушек и манометров.

Все эти манипуляции необходимо производить в соответствии со строительными нормами и правилами, чтобы исключить халатность и аварийные ситуации.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

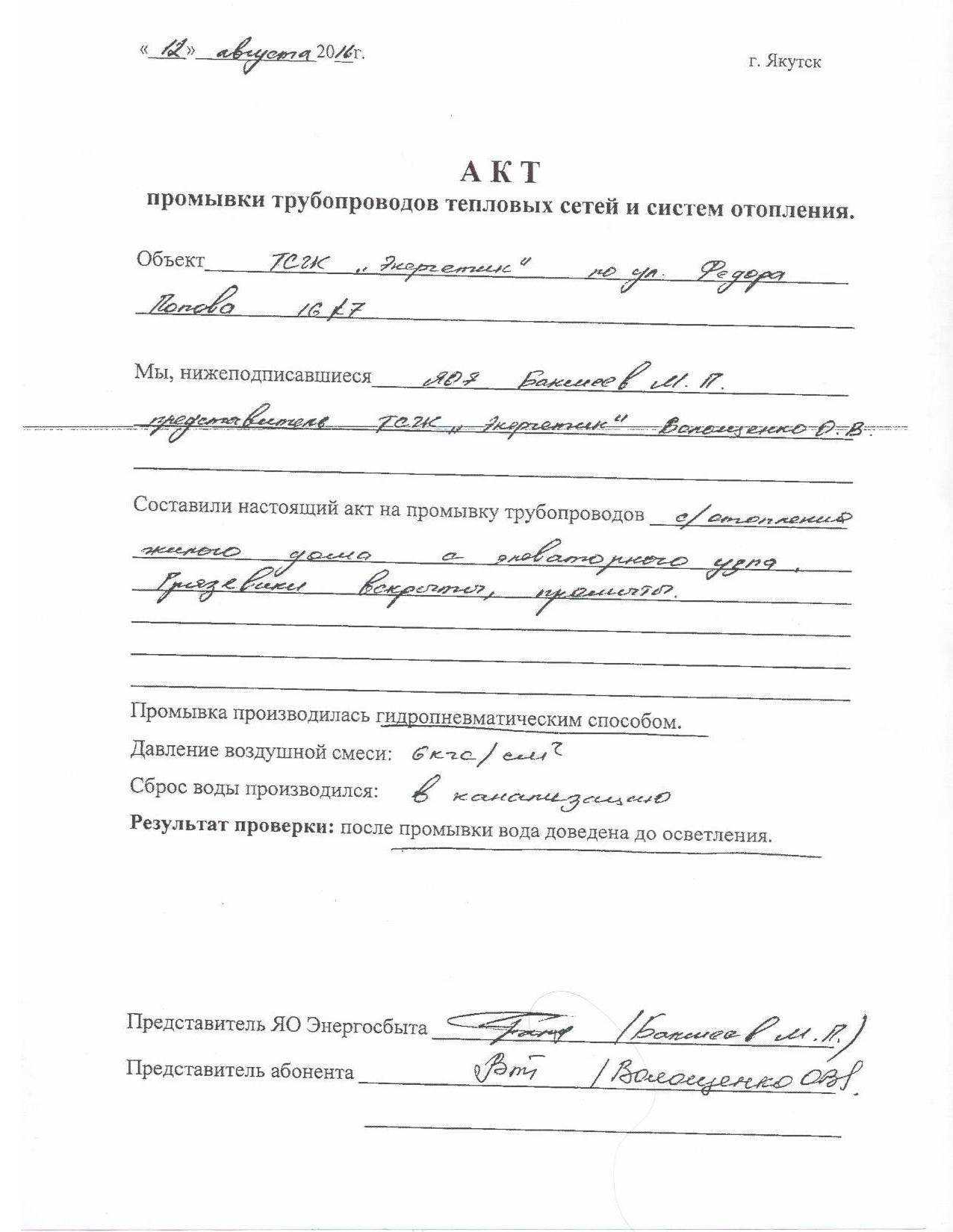

Составление акта

Свидетельством о том, что были проведены все работы, является акт гидравлического испытания трубопроводов. Данный документ составляется инспектором и подтверждает, что работы производились с соблюдением всех норм и правил, и что отопительная система выдержала их успешно.

Гидравлические испытания трубопроводов могут осуществляться двумя основными способами:

1. Манометрический способ – испытания производятся посредством манометров, приборов, которые фиксируют показатели давления. В период работы данные устройства показывают текущее давление в отопительной системе. Проводимые гидравлические испытания трубопроводов посредством манометра позволяют инспектору проверить, какой показатель давления был при тестировании. Таким образом, инженер-эксплуатационник и инспектор проверяют, насколько достоверны произведенные испытания.
2. Гидростатический способ считается наиболее эффективным, он позволяет проверить систему отопления на работоспособность при давлении, которое превышает усредненный рабочий показатель на 50%.

В течение разного времени испытываются различные элементы системы, при этом гидравлические испытания трубопроводов не могут длиться меньше 10 минут. В отопительных системах допустимым падением давления считается показатель 0,02 МПа.

Главным условием начала сезона отопления являются грамотно проведенные и должным образом оформленные гидравлические испытания трубопроводов (СНиП 3.05.04-85), в соответствии с требованиями действующей нормативной документации.

Как организовать путешествие с пользой для души и тела? Если вы отправляетесь в путешествие, то вы можете использовать эту возможность для того, чтобы ваш мозг восстанавливался и даже развивался.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Порядок проведения гидравлического испытания напорного трубопровода на прочность и герметичность

Г.1 Предварительное и приемочное гидравлические испытания напорного трубопровода на прочность и герметичность следует проводить в следующем порядке.

При проведении испытания на прочность:

• повысить давление в трубопроводе до испытательного P_и и путем подкачки воды поддерживать его в течение не менее 10 мин, не допуская снижения давления более чем на 0,1 МПа;
• снизить испытательное давление до внутреннего расчетного давления P_р и, поддерживая его путем подкачивания воды, произвести осмотр трубопровода с целью выявления дефектов на нем в течение времени, необходимого для выполнения этого осмотра;
• в случае выявления дефектов устранить их и произвести повторное испытание трубопровода.

После окончания испытания трубопровода на прочность приступить к испытанию его на герметичность, для этого необходимо:

• давление в трубопроводе повысить до значения испытательного давления на герметичность P_г;
• зафиксировать время начала испытания T_н и измерить начальный уровень воды в мерном бачке h_н;
• произвести наблюдение за падением давления в трубопроводе, при этом могут быть три варианта падения давления:

1. если в течение 10 мин давление упадет не менее чем на два деления шкалы манометра, но не упадет ниже внутреннего расчетного давления P_р, то на этом наблюдение за падением давления закончить;
2.  если в течение 10 мин давление упадет менее чем на два деления шкалы манометра, то наблюдение за снижением давления до внутреннего расчетного давления P_р следует продолжить до тех пор, пока давление упадет не менее чем на два деления шкалы манометра; при этом продолжительность наблюдения должна быть не более: 3 ч — для железобетонных, 1 ч — для чугунных, хризотилцементных, стальных, 2 ч — для стеклокомпозитных трубопроводов. Если по истечении этого времени давление не снизится до внутреннего расчетного давления P_р, то следует произвести сброс воды из трубопровода в мерный бачок (или измерить объем сброшенной воды другим способом);
3. если в течение 10 мин давление упадет ниже внутреннего расчетного давления P_р, то дальнейшее испытание трубопровода прекратить и принять меры для обнаружения и устранения скрытых дефектов трубопровода путем выдерживания его под внутренним расчетным давлением P_р до тех пор, пока при тщательном осмотре не будут выявлены дефекты, вызвавшие недопустимое падение давления в трубопроводе.

После окончания наблюдения за падением давления по первому варианту и завершения сброса воды по второму варианту необходимо выполнить следующее:

• подкачкой воды из мерного бачка повысить давление в трубопроводе до значения испытательного давления на герметичность P_г, зафиксировать время окончания испытания на герметичность T_к и измерить конечный уровень воды в мерном бачке h_к;
• определить продолжительность испытания трубопровода (T_к — T_н), мин, объем дополнительно подкачанной в трубопровод воды из мерного бачка Q, л, (для первого варианта), разность между объемами подкачанной в трубопровод и сброшенной из него воды или объем дополнительно подкачанной в трубопровод воды Q, л, (для второго варианта) и рассчитать значение фактического расхода дополнительного объема подкачанной воды q_п, л/мин, по формуле

где T_к — время окончания испытания, мин;

T_н — время начала испытания, мин.

Г.2 Заполнение трубопровода дополнительным объемом воды при испытании на герметичность требуется для замещения воздуха, вышедшего через непроницаемые для воды неплотности в соединениях; заполнения объемов трубопровода, возникших при незначительных угловых деформациях труб в стыковых соединениях, подвижках резиновых уплотнителей в этих соединениях и смещениях торцевых заглушек; дополнительного замачивания под испытательным давлением стенок хризотилцементных и железобетонных труб, для восполнения возможных скрытых просачиваний воды в местах, недоступных для осмотра трубопровода.
