Тупиковая схема отопления: характеристика и особенности монтажа

Материалы для трубопроводов

Современный рынок строительных материалов и разнообразие отопительной техники диктуют также новые решения в выборе материалов для систем отопления. От материала, из которых изготавливаются трубопроводы, зависит как длительность эксплуатации систем отопления, так и технические параметры приобретаемого оборудования (котлов, насосов, радиаторов).

Стальные трубопроводы систем отопления применяются достаточно давно в инженерных системах. Это вызвано тем, что на территории России приобрести такую трубу не составит никакого труда в самые короткие сроки, а цена систем из стальных труб является самой низкой. Стальные трубопроводы также устойчивы к высоким температурам, температурные деформации практически равны нулю, хорошо выносят гидравлические удары. Но при этом обладают низкой коррозионной устойчивостью, поэтому стальные трубы не рекомендуется укладывать в строительные конструкции, то есть нужно монтировать скрытым способом. Благодаря всем этим достоинствам и недостаткам сферой применения систем отопления из стальной трубы остается центральное теплоснабжение и многоэтажное бюджетное жилищное строительство.

Трубопроводы систем отопления из меди широко распространены в системах отопления премиум-класса, так как, не смотря на все достоинства меди, цена на такие трубопроводы является самой высокой среди аналогов. Медь обладает самой высокой прочностью и термостойкостью, выдерживает давления порядка 200-400 бар и высокую температуру до 300°С. Это позволяет использовать трубопроводы как в центральных системах отопления, где температура теплоносителя может быть порядка 150 °С, так и в технологических коммуникациях. Форма выпуска гибких медных трубопроводов небольших диаметров в бухтах позволяет выполнять достаточно быстрый и простой монтаж, укладывать трубы в строительные конструкции, предварительно заизолировав их. К недостаткам трубопроводов относятся подверженность трубопроводов к электрохимической коррозии и опасность разрушения от блуждающих токов. Поэтому использовать трубы системы отопления из меди в сочетании с алюминиевыми радиаторами категорически нельзя.

Металлопластиковые трубопроводы используются в независимых системах отопления, где температура теплоносителя не превышает 95 °С. Благодаря своему форм-фактору (труба поставляется гибкой в бухтах отрезками по 25 или 50 метров) такие трубопроводы удобно использовать как для напольного отопления, так и для скрытого монтажа. Благодаря низкой кислородопроницаемости металлопластик не подвержен коррозии. К недостаткам металлопластиковых труб можно отнести достаточно высокую стоимость соединительных фитингов.

Самым распространенным вариантом монтажа трубопроводов систем отопления является использование труб из полипропилена. Это самый недорогой материал, соединяемый между собой при помощи неразборных фитингов на пайке. Но следует помнить, что для высокотемпературных сред, в частности для систем отопления следует применять только полипропиленовые трубы с армируемым слоем. Такой вид труб выдерживает температуру не более 95 °С, имеет гладкую внутреннюю поверхность, а, следовательно, пониженное гидравлические сопротивление. К недостаткам полипропилена относят невысокую рабочую температуру, а также возможность деформации и разрушения химической структуры под воздействием солнечных лучей. Поэтому полипропиленовые трубопроводы, монтируемые открытым способом, должны быть покрыты слоем изоляции.

С этим читают

• Полипропиленовые трубы для системы отопления
• Разбираемся вместе: что эффективнее однотрубная или двухтрубная система отопления?
• Монтаж стояков отопления: что нужно знать, если делаешь это сам
• Замена труб в ванной
• Способы прокладки трубопроводов
• Металлопластиковые трубы: виды, технические характеристики, особенности монтажа
• Как можно скрыть батареи и трубы отопления: 15 незаметных решений маскировки
• Система отопления для частного дома ленинградка и ее схема
• Коллекторная схема системы отопления. в чем превосходство?
• Гост 10705-80 трубы стальные электросварные. технические условия (с изменениями n 1-8)

Решения для тупикового отопления

В зависимости от особенностей строения, где монтируется такая система отопления, она может выполняться горизонтальной и вертикальной. Каждая из таких схем исполнения имеет свои определенные преимущества и недостатки. Выбирать то или иное решение необходимо с учетом площади строения, его этажности, а также мощности отопительных котлов и циркуляционных насосов.

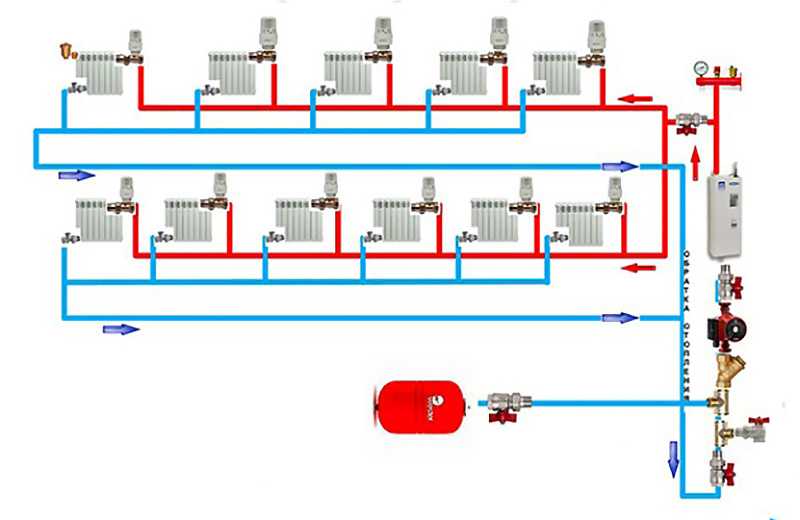

У горизонтальной системы имеются свои плюсыГоризонтальная (плечевая) схема тупиковой системы отопления имеет нижнюю разводку, что позволяет существенно упростить подключение радиаторов. Это, по сути, классический вариант, который пользуется наибольшей популярностью в одноэтажных частных домиках, где количество используемых радиаторов не превышает 10 штук.

К преимуществам горизонтального типа тупиковой системы относят:

1. Простоту конструкции.
2. Отличную эффективность.
3. Легкость модернизации.
4. Надежность и долговечность.

Вертикальная схема плечевой системы отопления применяется в двух и трехэтажных домах, когда необходимо обеспечить давление и высокую скорость движения теплоносителя в трубах. Реализация вертикальной разводки потребует использования специальных тройников и всевозможных фитингов, а правильно спланировать такую работу и выполнить грамотный монтаж под силу лишь профессионалам.

При выполнении вертикальной разводки первая ветка запитывает теплоносителем нижний этаж, а вторая отвечает за нагрев радиаторов на втором этаже дома. Выполняется вертикальный стояк, который имеет переходы на два горизонтальных контура для обогрева первого и второго этажа. Такая схема имеет ограничение на количество радиаторов в одной ветке, число которых не должно быть больше десяти. В противном случае эффективность обогрева существенно снижается, требуется устанавливать дополнительно автоматические регуляторы давления, необходимые для балансировки подачи нагретого теплоносителя.

Преимущества системы

Такая схема разводки имеет следующие плюсы:

отсутствие необходимости в сложной балансировке;

равномерность прогрева всех помещений в доме;

работа с максимальной отдачей.

В тупиковых двухтрубных системах расположенные рядом с котлом радиаторы всегда нагреваются сильнее смонтированных в отдаленных комнатах. Для того чтобы исправить ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через расположенные ближе к котлу батареи. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. К тому же при такой схеме приходится устанавливать более мощный насос.

Попутная петля Тихельмана подобных недостатков полностью лишена. Все батареи в ней работают абсолютно в равных условиях. То есть балансировать ее не нужно.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Стоит ли монтировать самостоятельно

Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически

Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции. Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра

В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.

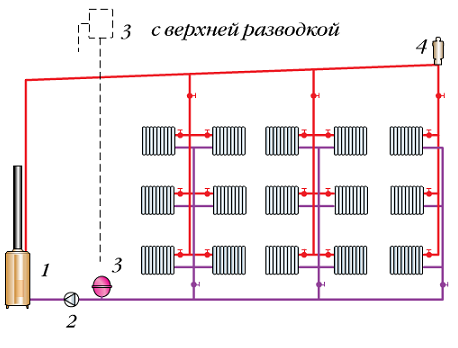

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 — мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 — мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Возможные осложнения при монтаже

При соблюдении одинакового диаметра труб отопления, расположения радиаторов на одной высоте – обычно проблем при монтаже и после него не возникает.

Проблемы могут быть при нарушении порядка монтажа:

• Некачественная пайка труб из полипропилена приведет к зауживанию диаметра трубы.
• Установка радиаторов из разного материала и разной мощности нарушить сбалансированность системы.
• Отсутствие балансировочных вентилей для выравнивания гидравлического давления.
• Расположение ветки магистрали с перепадом высоты.
• Неверный выбор насоса. Напор должен быть не менее 0,2 кгс/см2.
• Применение труб разного диаметра может привести к разбалансировке системы и затруднению прохождения теплоносителя.

Попутная двухконтурная система отопления рекомендуется для отопления в одноэтажных домах. Не требует сложных расчетов, балансировки и особых способов проведения монтажа. Стоимость такой системы дороже традиционной, но это компенсируется долговечностью и простотой эксплуатации. Кроме того, такую систему владелец дома может установить самостоятельно, не применяя сложных инженерных решений, инструментов и материалов.

Тупиковая система отопления используется как в больших, так и маленьких домах Сама по себе тупиковая магистраль – это двухтрубная система. Описание данной системы характеризуется движением теплоносителя от радиатора к котлу, создавая замкнутый контур. Такое отопление характерно для двухэтажного дома.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Как работает тупиковая отопительная система

Тупиковая схема – это двухтрубное устройство отопления помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и однотрубное отопление можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.
Однотрубная тупиковая схема

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше подключено радиаторов к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.
Пример тупиковой схемы с естественной циркуляцией для дома в два этажа

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.
Подключение дополнительных контуров в тупиковой системе: полотенцесушитель

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.

Виды отопительных систем

Отопление в доме может быть организовано разными методами. К примеру, лучевой (или коллекторный) способ представляет собой систему, в которой каждый радиатор связан с распределительным коллектором посредством подающей и обратной трубы. В некоторых случаях радиаторы, располагающиеся в одном помещении, соединяются попарно. Такая независимая схема позволяет легко отключать одну батарею без остановки всей магистрали. Отключение может понадобиться при поломке какого-либо элемента или для экономии.

При монтаже лучевой системы применяются трубы одинакового диаметра и приблизительно равные по длине. Таким образом обеспечивается равномерный перепад давления и каждый радиатор расходует одинаковое количество теплоносителя. Соединительные трубы часто скрывают в полу, стенах или за натяжным потолком, оставляя на виду только батареи. Благодаря этому отопительный контур выглядит более эстетично.

Попутная разводка реализуется иначе. Подающий трубопровод в ней проходит последовательно от котла до последнего радиатора, а обратный соединяет батареи от первой до последней и возвращается к котлу. Теплоноситель в обеих магистралях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце оно будет больше, чем в других, теплоноситель потечёт именно в него, а напор в остальных батареях существенно снизится.

Для функционирования такой разводки необходимо более высокое давление. Её особенностью является вертикальный розлив, который осуществляется с помощью установленного на чердаке расширительного бака. Установка однотрубного отопления в многоэтажных домах нерентабельна, поскольку нагрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространённой является тупиковая схема отопления, простая и недорогая в установке, а также отличающаяся долгой и стабильной работой. При создании отопления в домах в 90% случаев выбирают именно её.
